基于谱线特征的调制方式自动识别方法
卫星通信常用调制方式的自动识别
卫星通信常用调制方式的自动识别作者：孙兵刘毅来源：《科学大众》2019年第06期摘; ;要：在卫星通信过程中，信号的调制方式具有非常重要的作用，直接影响着卫星通信的效果。
自动识别信号调制方式，能够有效提高卫星通信的质量，保证卫星通信的稳定性。
因此，在卫星通信建设过程中，加强对信号调制方式自动识别方法的研究，对发展卫星通信具有非常重要的意义。
文章对卫星通信常用调制方式的自动识别进行系统的分析，结合当前常用的调制信号自动识别方法，提出可靠的建议，以促进我国卫星通信的发展和进步。
关键词：卫星;通信;调制方式;自动识别现如今，随着我国社会经济的快速发展以及科学技术水平的不断提高，我国在卫星通信领域的建设取得了喜人的成果。
目前，在卫星通信的调制信号自动识别方面，常用的方法有瞬时时域法、高阶矩高阶累积量法等，这些方法具有一定的优势，但同时也有一定的不足。
因此，必须要在调制信号自动识别方面不断加强研究，优化自动识别方法，推动我国卫星通信的进一步发展。
1; ; 当前卫星通信领域常用的调制信号频谱特征1.1; 信号功率谱信号功率谱的主要作用就是对调制信号的各个频率分量的功率分布进行直接的反映，能够使人直观地看到各个频率分量的调制信号的功率分布情况。
不同分量的信号，在功率谱中显示出的分布情况具有非常大的差别，利用功率谱能够有效识别各类信号，这也是卫星通信常用信号频谱的主要特征之一。
1.2; 信号平方谱信号经过平方运算后会产生很大的直流量，此时形成的功率谱与普通的信息功率谱有很大的不同，能够对调制信号倍频后的功率分布进行直接反映，这就是信号平方谱。
对于调制指数较小的调制信号，普通的信号功率谱无法有效反映其信号功率的分布特征，此时就可以使用信号平方谱对其进行识别，例如对频移键控（Frequency Shift Keying，FSK）信号，通过倍频处理产生信号平方谱，就能够有效检测其单频分量。
1.3; 信号四次方谱四次方谱，简而言之就是将信号进行四次方处理，从而得到的功率谱。
通信信号调制类型的自动识别
目录1引言 (1)2信号调制类型的算法 (1) (1) (2) (3) (5)3基于决策理论的调制类型识别 (6) (6)3.1.1幅度键控调制（ASK） (6)3.1.2相移键控调制(PSK) (7)3.1.3频移键控调制(FSK) (7) (8) (8) (10)4仿真及结果分析 (13) (13) (16) (18) (19)致谢 (20)参考文献： (20)附录 (22)1引言通信信号调制方式自动识别是信号分析领域中一个比较新的研究方向，它有很大的应用前景，尤其是在军事通信领域。
随着电子对抗技术研究的不断升温，迫切需要进行调制信号自动识别技术的研究，它被广泛应用于：信号确认、干扰识别、无线电侦听、电子对抗、信号监测和威胁分析等领域。
目前已有的信号调制识别方法主要分为两大类：基于决策理论的方法和基于统计模式识别的方法。
大多基于决策理论的方法都需要对每一个特征参数选择一个最优的门限，而且特征参数提取和进行信号识别的顺序都会直接影响识别率。
基于统计模式识别的方法可以分成两个部分:特征提取和分类器设计。
特征提取负责对接收到的信号提取出最能表现其调制特征的参数。
而分类器则根据已提取出的特征把信号划分到相应的类别。
前者检验统计量计算复杂且需要一些先验信息但判别规则简单；后者特征提取简单、易于计算但判别规则复杂[1]。
本文针对通信信号数字调制方式的特点，在决策理论的基础上提出了一种改进过的调制方式识别算法并进行了软件仿真。
仿真结果表明：该算法不仅能识别现代通信常用的各种数字调制方式，如2ASK，2PSK，2FSK，4ASK，4PSK，4FSK，而且算法简单，适合实时操作，同时具有较好的抗噪声性能和较高的识别准确度。
2信号调制类型的算法调制方式识别是介于能量检测和信号完全解调之间的过程。
对于能量检测只要知道接收信号粗略的中心频率和带宽。
而信号解调不仅需要知道精确的中心频率和带宽，还必须知道该信号采用的调制方式以及对应的调制参数。
基于软件无线电的调制信号自识别系统设计与实现
基于软件无线电的调制信号自识别系统设计与实现目录一、内容概括 (2)1.1 背景与意义 (3)1.2 研究目标与内容 (4)二、相关工作与技术概述 (5)2.1 软件无线电技术简介 (6)2.2 调制信号自识别技术研究现状 (7)2.3 软件无线电与调制信号自识别技术的结合 (9)三、系统设计与实现 (10)3.1 系统总体设计 (11)3.2 频谱分析与跟踪模块设计 (13)3.3 自适应滤波与解调模块设计 (14)3.4 系统软硬件协同设计 (15)四、仿真验证与性能评估 (16)4.1 仿真模型构建与验证 (17)4.2 实验设计与结果分析 (18)4.3 性能评估标准与方法 (19)五、结论与展望 (20)5.1 主要成果总结 (20)5.2 研究不足与改进方向 (21)5.3 未来工作规划与展望 (23)一、内容概括本文档主要介绍了基于软件无线电的调制信号自识别系统的设计与实现。
软件无线电作为一种新兴技术，以其灵活性和可重构性在通信领域得到广泛应用。
调制信号自识别系统是软件无线电中的关键部分，能够在接收到的信号中准确识别出不同的调制方式，从而提高通信系统的性能。
本文将详细介绍系统的设计要求、设计原则以及实现过程。
我们将概述调制信号自识别系统的背景、目的和意义，阐述其在现代通信中的重要性。
我们将分析系统的关键要素，包括信号接收模块、信号处理模块、特征提取模块以及识别模块等组成部分，并探讨各模块间的相互作用与联系。
在系统设计部分，我们将详细阐述系统的设计思路、设计方法和设计流程。
包括系统架构的设计、算法的选择、关键技术的实现等。
我们还将讨论系统设计的难点和解决方案，如信号特征的准确提取、高效识别算法的开发等。
在实现过程中，我们将介绍系统的具体实现步骤，包括硬件平台的选择、软件编程环境的选择、具体算法的实现等。
我们还将分析系统在实现过程中可能遇到的问题及解决方案，如系统性能的优化、错误处理机制的建立等。
卫星通信信号体系调制识别技术_马兆宇
１．２ 频 谱 特 征
信号频谱是对 信 号 在 频 域 的 一 种 描 述，不 同 调 制 方 式 的 信 号，在 频 域 上 表 现 为 不 同 的 形 式。 信号高阶 谱 可 以 较 好 地 反 映 多 种 调 制 方 式 的 特 性，并能正确 地 提 取 相 应 的 特 征 参 数。 由 于 信 号 倍频后会产生很 大 的 直 流 分 量，所 以 需 对 信 号 进 行带通滤波处理，确 保 在 低 信 噪 比 （ＳＮＲ）条 件 下 准确提取谱特征参数。
航 空 学 报 Ａｃｔａ Ａｅｒｏｎａｕｔｉｃａ ｅｔ Ａｓｔｒｏｎａｕｔｉｃａ Ｓｉｎｉｃａ ｈｔｔｐ：／／ｈｋｘｂ．ｂｕａａ．ｅｄｕ．ｃｎ ｈｋｘｂ＠ｂｕａａ．ｅｄｕ．ｃｎ
ｄｏｉ：１０．７５２７／Ｓ１０００－６８９３．２０１４．００８９
Ｄｅｃ．２５ ２０１４ Ｖｏｌ．３５ Ｎｏ．１２ ３４０３－３４１４ ＩＳＳＮ １０００－６８９３ ＣＮ １１－１９２９／Ｖ
１ 高 阶 累 积 量 特 征 与 频 谱 特 征
１．１ 高 阶 累 积 量 特 征
高阶累积量算 法 具 有 一 地 应 用。 然 而，目 前 高 阶 累 积 量 的 理论值都是建立 在 信 号 矩 形 成 形 的 基 础 上，没 有
考虑升 余 弦 成 形 对 信 号 高 阶 累 积 量 的 影 响。 因 此 ，对 于 升 余 弦 成 形 的 卫 星 通 信 信 号 来 说 ，现 有 文 献中的高阶累积量理论值不能作为其特征参量的 参考值。为解决 这 一 问 题，将 高 阶 累 积 量 与 谱 特 征相结合并最终 应 用 到 卫 星 通 信 中，本 文 首 先 对 升余弦成形的常用卫星通信信号各阶的高阶累积 量进行了仿真分析。

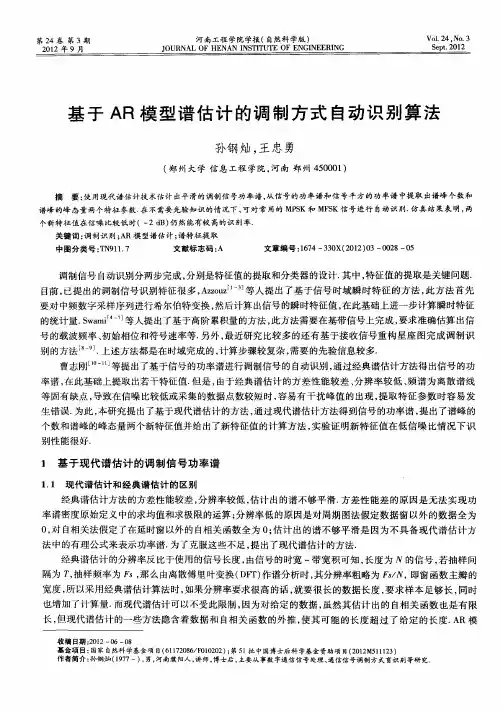

基于AR模型谱估计的调制方式自动识别算法
