酒店综合布线系统施工方案
酒店综合布线系统方案建议书
02
需求分析
客户需求
1
酒店客人需要能够方便快捷地使用互联网进行 工作、娱乐等活动。
2
酒店需要提供清晰、简洁的通信网络环境，提 高客户满意度。
3
客户对网络安全和隐私保护的需求越来越高。
功能性需求
提供高速、稳定的网络连接
01
酒店需要部署高速、稳定的网络连接，满足客人在线观看视频
、玩游戏等需求。
网络安全与隐私保护
接地措施
将所有设备接地，确保在雷击时电流能够安全导入大地，以 保护人员和设备的安全。
06
项目管理与协调
项目管理体制
设立项目组
成立专门的项目组，明确各成员的职责和分工，确保项目的顺利进行。
制定计划
制定详细的项目计划，包括时间表、预算、阶段性目标等，确保项目按计划进行。
监控与调整
实时监控项目进展情况，对出现的问题及时进行调整和优化。
选择具有管理功能、高 传输速率和多端口的交 换机，支持VLAN、QoS 等功能。
选择高性能、多端口的 路由器，支持VPN、 DHCP、NAT等协议。
防火墙
选择具有安全防护、访 问控制功能的防火墙， 保护酒店网络免受攻击 。
入侵检测/防御 系统…
部署入侵检测/防御系统 ，实时监控网络流量， 发现并阻止异常行为。
易于管理
综合布线系统能够显著降低酒店网 络管理的复杂性，提高管理效率。
前瞻性
该系统具有高度的可扩展性，能够 满足未来酒店业务的发展需求。
项目风险与应对措施
技术风险
可能存在技术实施风险，包括硬件故障、软件漏 洞等。应通过严格的质量控制和测试来降低风险 。
成本风险
项目成本可能超出预算。应进行详细的成本估算 和预算管理，并在实施过程中严格控制。
XXXXXX大酒店酒店综合布线系统设计方案(DOC 22页)
PDS采用模块设计，布线系统中除固定于建筑物内的水平线缆外，其余所有的接插件都是积木标准件，易于扩充及重新配置。因此当用户因发展而需要增加配线时，不会因此而影响到整体布线系统，可以保证用户先前在布线方面的投资。PDS为所有话音、数据和图像设备提供了一套实用的、灵活的、可扩展的模块化的介质通路。
工作区子系统（Work Area）
常用设备是计算机（PC、工作站、小型机等），终端，打印机，电话，传真机等设备；还可以联接传感器和办公楼自动控制设备（在楼宇自动控制系统中，工作区子系统称为覆盖区子系统）。对工作站区的连线分配，使用EIA/TIA568B标准。
水平支干线子系统（Horizontal）
实现工作区子系统和管理子系统向的连接。常使用CAT3，CAT5两种品质的双绞缆线连接这两个子系统。
随着计算机网络与通信的不断扩大，以及相关技术的发展，用户对传输线路的要求越来越高，布线厂商在推出5类后相继推出了5E、6类及7类，各厂家的标准不一致，使业内有些混乱，因此，布线委员会正在修改布线标准。
第二版的ISO/IEC11801把cat5/class D系统按照CAT5E重新定义，以确保系统均能运行千兆位以太网，为了保护大楼的投资，我们建议主干链路采用多模光缆、汇聚链路采用六类网线、接入链路采用超五类网线。
设备间子系统(equipment)
设备间子系统由设备间中的跳线电缆、适配器组成，它把中央主配线架与各种不同设备互连起来，如PBX，网络设备和监控设备等与主配线架之间的连接。通常该子系统设计与网络具体应用有关，相对独立于通用的结构布线系统。
某酒店综合布线系统方案

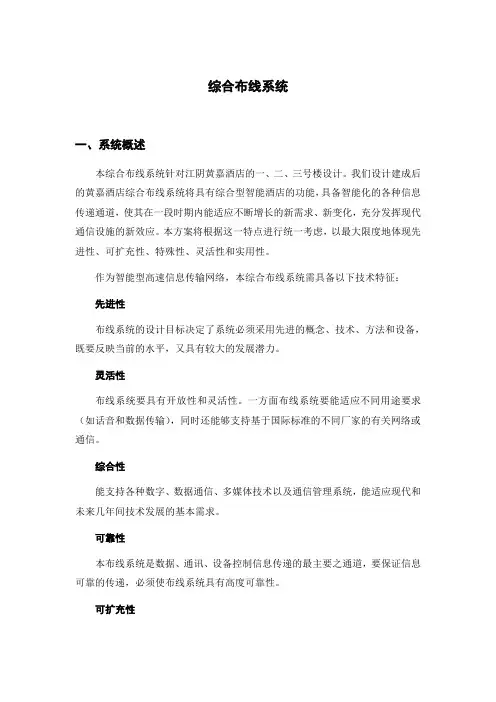

综合布线系统一、系统概述本综合布线系统针对江阴黄嘉酒店的一、二、三号楼设计。
我们设计建成后的黄嘉酒店综合布线系统将具有综合型智能酒店的功能，具备智能化的各种信息传递通道，使其在一段时期内能适应不断增长的新需求、新变化，充分发挥现代通信设施的新效应。
本方案将根据这一特点进行统一考虑，以最大限度地体现先进性、可扩充性、特殊性、灵活性和实用性。
作为智能型高速信息传输网络，本综合布线系统需具备以下技术特征：先进性布线系统的设计目标决定了系统必须采用先进的概念、技术、方法和设备，既要反映当前的水平，又具有较大的发展潜力。
灵活性布线系统要具有开放性和灵活性。
一方面布线系统要能适应不同用途要求（如话音和数据传输），同时还能够支持基于国际标准的不同厂家的有关网络或通信。
综合性能支持各种数字、数据通信、多媒体技术以及通信管理系统，能适应现代和未来几年间技术发展的基本需求。
可靠性本布线系统是数据、通讯、设备控制信息传递的最主要之通道，要保证信息可靠的传递，必须使布线系统具有高度可靠性。
可扩充性布线系统应具有一定时间的使用寿命，而又要适应该段时间内信息技术的迅猛发展。
因此在设计本布线系统时，我们考虑充分扩展的能力。
经济性在满足上述原则的基础上，遵循尽可能降低成本的原则，使有限的投资发挥最大的效用。
二、系统功能描述黄嘉酒店综合布线系统主要满足局域网资源共享、电信通讯、广域网登录与远程访问等方面信息交流的需要。
具体需求主要有：2.1 局域网资源共享主要满足以下需求：为了能够对需要的数据、图像等信息进行随时查询、接收与发送，建立网络共享所有资源；为管理系统所需要的各类信息的获取与传送预留接口。
2.2 通讯系统主要满足以下需求：语音通讯图文传输数据通讯(Internet、E-mail)综合业务数字网(ISDN)根据以上需求，所建立的系统具有先进的技术水准，以满足系统当前的需要，同时保证一段时期内在同行业的先进性。
三、系统设计思想3.1 设计原则根据结构化综合布线设计规范之要求，本项目遵循结构化综合布线系统原则，即标准化、模块化、先进性、综合性、灵活性、可靠性、可扩充性和经济性。
酒店综合布线方案
两淮豪生酒店综合布线方案安徽中科大讯飞信息科技有限公司李家斌1、系统概述随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。
酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。
综合布线系统就是以满足所有数据、语音和图像通讯设备在现在和将来布线需求为主要目标而发展起来的一种整体的、开放的配线系统。
它不仅能为大楼提供电讯服务，还能够提供通信网络服务、安全报警服务、监控管理服务，是现代化大酒店实现通信自动化（CA）、办公自动化（OA）、视频点播(VOD)和大楼自动化（BA）的基础。
随着现代通信网络技术的迅速发展，高速以太网、FDDI、ISDN 等的普遍使用。
特别是ATM网的逐步使用，建筑物对布线系统的要求除标准的通信接口外，还需要相当高传输速度以及高度的灵活性。
综合布线系统采用模块化设计，易于在配线方面进行扩充和重新配置。
在物理结构上，采用分级的星形结构，以利于数据的采集及信息的传递。
它能以最好的性能价格比来适应未来综合业务数字网（ISDN）和ATM的要求。
UTP是目前综合系统广泛采用的传输介质，它具有安装简单、价格低廉等特点；光纤作为传输介质具有传输速率高、保密性好、扩展性强等优点。
2、需求分析综合布线系统采用结构化布线系统，应能兼容和支持所有的电脑设备系统、数据系统(包含部分无线AP接入点)、酒店视频点播系统和语音系统。
本系统可由五个子系统组成，工作区子系统、水平子系统、管理子系统（楼层分配线架）、干线子系统、设备间子系统（主配线架）组成。
按招标文件要求工作区子系统有线及无线网络点采用6类UTP线缆，语音水平线缆和酒店VOD点播系统采用5eUTP线缆，光纤到桌面采用四芯万兆多模光纤信息点设置参见《综合布线系统点数表》。
酒店布线系统工程设计方案
酒店布线系统工程设计方案一、项目背景本项目为某五星级酒店的综合布线系统工程设计方案。
酒店位于市中心，共2幢楼，其中主楼高39.1米，共有5层，副楼共有3层，建筑总面积约为5000平方米。
酒店综合布线系统需满足数据、语音、有线电视等多种信号的传输需求，同时要具备良好的扩展性和可靠性。
二、设计原则1. 兼容性：布线系统应能支持现有的通信设备和将来可能使用的设备，适应不同厂家和不同类型的产品。
2. 开放性：布线系统应符合国际和国内的通信标准，支持各种网络协议和应用系统。
3. 灵活性：布线系统的设计应能适应酒店内部布局的调整和变化，方便未来的升级和维护。
4. 可靠性：布线系统应具有高可靠性，确保通信信号的稳定传输，减少故障发生。
5. 先进性：布线系统的设计应采用先进的技术和材料，提高系统性能和使用寿命。
6. 可扩展性：布线系统应具备良好的扩展性，能够适应酒店业务的发展和网络规模的扩大。
7. 经济性：在满足功能需求的前提下，尽量降低系统成本，提高投资效益。
8. 标准化和规范化：布线系统的设计和施工应符合国家和行业的相关标准规范。
三、系统设计1. 系统构成本项目采用结构化综合布线系统，主要包括以下子系统：（1）工作区子系统：包括信息插座、数据线、语音线等，为用户终端设备提供接入点。
（2）水平子系统：包括水平电缆、水平光缆等，连接工作区子系统和干线子系统。
（3）管理区子系统：包括配线架、跳线等，实现水平子系统与干线子系统之间的信号切换和分配。
（4）干线子系统：包括干线电缆、干线光缆等，连接管理区子系统和设备间子系统。
（5）设备间子系统：包括网络设备、服务器、存储设备等，是整个网络的核心部分。
（6）接地系统：确保布线系统的安全运行，减少电磁干扰。
2. 系统技术说明（1）数据五类结构化布线系统：全程端到用户端选用超五类系统布线产品，包括网线、数据模块、数据面板及网络配线架，带宽达到100MHz，数据传输可满足100Mbps ATM及100Mbps以太网系统应用。
综合布线系统设计方案(酒店)
第1章. 综合布线系统设计方案（酒店）作为XXX酒店智能化系统的高速公路、神经中枢——综合布线系统是智能化酒店的关键部分和基础设施之一。
综合布线系统在酒店内和其它设施一样，都是附属于建筑物的基础设施。
从规划、设计直到施工及使用的全过程中，其关系是极为密切的。
具体表现有以下几点：（1）综合布线系统是衡量智能化酒店的智能化程度的重要标志。
在衡量智能化酒店的智能化程度时主要是看综合布线系统配线能力，如设备配置是否成套，技术功能是否完善，网络分布是否合理，工程质量是否优良，这些都是决定智能化酒店的智能化程度高低的重要因素，因为XXX酒店的智能化能否为群众更好地服务，综合布线系统具有决定性的作用。
（2）综合布线系统使智能化酒店充分发挥智能化效能，它是智能化酒店中必备的基础设施。
综合布线系统把智能化酒店内的通信、计算机和各种设备及设施，在一定的条件下纳入综合布线系统，相互连接形成完整配套的整体，以实现高度智能化的要求。
由于综合布线系统能适应各种设施当前需要和今后发展，具有兼容性、可靠性、使用灵活性和管理科学性等特点，所以它是智能化酒店能够保证优质高效服务的基础设施之一。
在智能化酒店中如没有综合布线系统，各种设施和设备因无信息传输媒质连接而无法相互联系、正常运行，智能化也难以实现，这时智能化酒店只是一些只有空壳躯体的、智能价值不高的普通酒店楼，也就不能称为智能化酒店。
在酒店中只有配备了综合布线系统时，才有实现智能化的可能性，这是智能化酒店工程中的关键内容。
（3）综合布线系统能适应今后智能化酒店和各种科学技术的发展需要。
由于综合布线系统具有很高的适应性和灵活性，能在今后相当长的时期内满足客观发展需要，为此，在XXX酒店我们采用综合布线系统。
1.1.设计目标为了完成酒店智能信息化的任务，需要在建筑物内建立一个综合的计算机网络系统。
该系统能将行政酒店大楼内的各个相互独立的子系统建立起有机的联系，把原来相对独立的资源、功能等集合到一个相互关联、协调和统一的完整系统之中，设备自控系统以及多媒体音像系统集成为一体化的综合计算机管理系统。
综合布线施工方案范本(3篇)
第1篇一、项目概述1. 项目背景随着信息技术的飞速发展，现代建筑对通信系统的需求日益增长。
综合布线系统作为现代建筑中信息传输的基础设施，其质量直接影响到建筑物的信息化水平。
本方案旨在为某建筑物提供一套高效、可靠的综合布线系统，以满足未来信息传输的需求。
2. 项目目标（1）确保综合布线系统的安全、稳定、高效运行；（2）满足各类信息传输需求，包括语音、数据、视频等；（3）便于维护和管理；（4）符合国家相关标准和规范。
二、系统设计1. 系统架构本综合布线系统采用星型拓扑结构，由工作区子系统、水平布线子系统、管理子系统、垂直布线子系统、设备间子系统及建筑群子系统组成。
2. 系统选型（1）线缆：采用六类非屏蔽双绞线（Cat6），满足1000Mbps传输速率；（2）插座：采用RJ45接口，确保信号传输质量；（3）配线架：采用19英寸标准机架，便于管理和维护；（4）跳线：采用6类跳线，确保信号传输的稳定性；（5）设备：选用知名品牌交换机、路由器等网络设备。
三、施工准备1. 施工组织（1）项目经理：负责整个项目的组织、协调和管理工作；（2）施工队伍：由具有丰富经验的电工、网络工程师等组成；（3）材料供应：确保各类材料及时、合格地供应；（4）施工设备：准备必要的施工设备，如线缆剪线机、剥线钳、测线仪等。
2. 施工材料（1）线缆：六类非屏蔽双绞线（Cat6）；（2）插座：RJ45接口；（3）配线架：19英寸标准机架；（4）跳线：6类跳线；（5）设备：交换机、路由器等网络设备。
四、施工步骤1. 工作区子系统施工（1）确定信息点位置，进行点位放样；（2）安装信息模块，连接RJ45接口；（3）进行线缆连接，确保信号传输质量；（4）测试信息点，确保无误。
2. 水平布线子系统施工（1）确定水平布线路径，进行路径放样；（2）敷设线缆，确保线缆平整、无扭曲；（3）连接配线架，进行跳线；（4）测试水平布线，确保无误。
3. 管理子系统施工（1）确定管理区域，进行区域划分；（2）安装配线架，连接水平布线；（3）进行标签标识，便于管理和维护；（4）测试管理子系统，确保无误。
酒店综合布线方案
宾馆弱电系统布线方案系统概述随着全球计算机技术、现代通信技术的迅速发展，人们对信息的需求也是越来越强烈。
这就导致具有楼宇管理自动化、通信自动化、办公自动化功能的智能大楼在世界范围蓬勃兴起。
而综合布线系统正是智能大楼内部各系统之间、内部系统与外界进行信息交换的硬件基础。
酒店大楼综合布线系统（PDS）是现代化大酒店内部的“信息高速公路”是信息高速公路在现代大楼内的延伸。
总体结构综合布线系统一般由五个独立的子系统组成，采用星型结构布放线缆，可使任何一个子系统独立的进入综合布线系统中，其五个子系统分别为：工作区子系统、水平子系统、通讯间子系统、垂直干线子系统、设备间子系统。
结构化综合布线系统结构示意图系统功能A、工作区子系统工作区是建筑内占据一定空间的一组相互联系的通讯终端设备。
该弱电项目中工作区的子系统包括语音、网络、网路电视与插座相连的硬件。
语音部分本子系统选用高品质安普AMP RJ45网络模块与RJ11语音模块，保证用户端的网络的通畅和语音通话的质量。
B、水平布线子系统水平布线是链接通讯间和工作区的一部分。
网络电缆(四对非屏蔽超五类双绞线)的使用是基于工作区的不同终端通讯设备的需要。
超五类线缆是一种主干级的的高性能线缆，其性能指标完全满足并超过ANSI/TIA/EIA-568A、CSA T529－95和ISO/IEC 11801对五类线缆的要求，该线缆具有很低的传输延时特性，是PS5级的产品。
线缆采用美国AWG线规24AWG直径为0.5mm实心裸铜为线芯，同时在线缆外皮上有递减国标单位长度标记，使施工方便快捷。
线缆绝缘层除了有普通的聚乙烯绝缘聚氯乙烯护套的产品外，还具有阻燃绝缘护套和低烟无毒绝缘护套等产品可供选择，以满足用户不同的场合多种多样的应用，IBDN Plus线缆可以支持多媒体、语音、数据、图形图象的多种应用。
C、通讯间子系统通讯间包括通讯设备(主要是局域网交换机)和水平连接硬件(线缆终端和交叉布线硬件)。
宾馆综合布线工程设计方案
宾馆综合布线工程设计方案一、前言宾馆综合布线工程是指在宾馆建筑内对各种信号线路、电力线路、照明线路等进行统一规划、设计和布设的工程。
宾馆综合布线工程的设计方案对于宾馆的后期运营设备调试、设备更换以及维修保养都具有非常重要的意义。
本文将针对宾馆综合布线工程进行设计，从宾馆建筑的结构特点、设备选型、工程施工等方面进行详细阐述。
二、宾馆综合布线工程的设计依据1. 《建筑电气设计规范》2. 《宾馆建筑设计规范》3. 《宾馆电气设备规范》4. 《宾馆工程施工规范》三、宾馆综合布线工程设计方案1. 宾馆建筑结构特点分析宾馆一般都会分为大堂区、客房区、餐饮区、会议室等不同区域，每个区域的使用需求和电气设备的布设都有所不同。
在大堂区，一般需要布设接待台、灯光设备、音响设备等；在客房区，需要布设空调控制、电视、电话、宽带网络等设备；在会议室，需要布设投影设备、音响设备、多媒体接口等。
因此，宾馆综合布线工程需要根据不同区域的功能特点进行细致的规划和设计。
2. 宾馆综合布线工程的布线类型宾馆综合布线工程一般包括弱电布线和强电布线两种类型。
弱电布线主要包括电话线路、宽带网络线路、电视线路、多媒体线路等；强电布线主要包括电力线路、照明线路、空调线路等。
在设计时需要合理划分弱电布线和强电布线，并根据实际情况进行布设。
3. 宾馆综合布线工程的设备选型在宾馆综合布线工程中，各种信号线路、电力线路、照明线路等需要选择符合国家标准的设备进行布设。
特别是在弱电线路方面，需要选择符合通信标准的电话分机、网络交换机、宽带路由器等设备；在强电线路方面，需要选择符合国家规定的电力开关、照明主机等设备。
在设备选型时需要注意设备的品质和性能，并根据实际需求进行合理搭配。
4. 宾馆综合布线工程的安全防护在宾馆综合布线工程中，安全防护非常重要。
特别是在强电线路方面，需要合理设置漏电保护器、过载保护器等设备，防止因电气故障造成设备损坏或者人身伤害。
同时，需要对设备进行定期的维护保养，并加强对电路安全的监控和检测。
酒店综合布线施工方案无缝网络覆盖与客房设备连接
酒店综合布线施工方案无缝网络覆盖与客房设备连接酒店综合布线施工方案：无缝网络覆盖与客房设备连接在现代社会中，酒店无缝网络覆盖及客房设备连接已成为酒店行业的基本要求之一。
为了提供更好的服务质量，酒店需要采取合理的综合布线施工方案，以保证网络完整性和客房设备的正常连接。
本文将介绍酒店综合布线施工方案的重要性，并提供具体的实施方法。
一、酒店综合布线施工方案的重要性1. 网络覆盖能力如今，无论是商务旅行者还是休闲度假者，都离不开网络的支持。
良好的网络覆盖能力可以满足客人对于网络服务的需求，并提升酒店的竞争力。
同时，网络畅通也为酒店提供了更多的商业机会和发展空间。
2. 客房设备连接性酒店客房内通常配备有电视、电话、空调等设备，而这些设备的连接性将直接影响到客人的使用体验。
优秀的综合布线施工方案能够确保这些设备之间的互通性，使客人能够便利地使用各种设备，并享受到更好的服务。
二、酒店综合布线施工方案的实施方法1. 网络覆盖设计首先，酒店需根据实际情况制定网络覆盖的设计方案。
这包括确定网络接入点、网络设备摆放位置等。
对于大型酒店，应考虑使用覆盖面广、信号强度稳定的无线设备，以确保各个区域的网络连接畅通。
2. 客房设备连接对于客房设备的连接，一般采用有线连接和无线连接的方式。
有线连接通常采用布线方式，将各个设备通过网络线缆连接到一起，确保稳定的数据传输。
无线连接则需要配置无线路由器和信号放大器，以覆盖每个客房并提供良好的无线信号。
3. 强化网络安全在酒店综合布线施工方案中，网络安全是一项至关重要的任务。
酒店需采取措施保护客人的隐私和信息安全。
这包括使用强密码进行网络设备配置、定期更新网络设备的固件、提供VPN服务等，以确保客人的网络使用安全可靠。
4. 布线管道设计在进行综合布线施工时，合理的布线管道设计能够提高施工效率和美观度。
酒店需根据实际情况确定布线管道的走向和数量，并采用合适的材料进行施工，以保证布线管道的稳固性和使用寿命。
某酒店综合布线系统设计方案
寻求节约成本的措施，降低项 目成本。
对可能超预算的方面及时预警 ，并制定相应的应对措施。
风险管理
识别项目潜在的风险及对应的可能影响。 制定风险应对策略，如规避、减轻、转移和储备等。
建立风险监控与报告机制，确保及时发现和处理重大风险。
THANKS
感谢观看
定期监控项目进度，及时发现和 解决延误风险。
协调资源，确保项目所需人力、 物力、财力等得到合理分配。
质量管理
设定严格的质量标 准和验收程序，确 保系统性能稳定可 靠。
对不合格或不满意 的产品或服务进行 及时整改和优化。
进行定期的质量检 查和测试，确保各 环节符合国家和行 业标准。
成本管理
制定合理的项目预算，并对实 际成本进行实时监控。
调研其他相关系统
了解酒店现有的安防、监控、BA等系统，以及未来可能新增的系统，为综合布线系统设计提供参考。
功能需求
满足语音通信需求
为酒店各功能区提供高质量的 语音通信服务，包括国内、国
际电话及内部通话等。定 的网络通信服务，支持各种数据 业务和互联网应用。
施工组织
成立专门的施工团队，明确各岗位人员职责，制定详细的施 工计划和流程。
现场管理
加强施工现场的秩序和安全管理，确保施工进度和质量符合 要求。
线缆敷设与连接方式
线缆敷设
采用PVC管槽和吊顶式线槽相结合的方式进行线缆敷设，确保整齐美观。
连接方式
采用模块式连接方式，确保连接稳定可靠，易于维护。
系统的调试与检测
质量标准。
对验收过程中发现的问题及时 提出并要求施工单位整改，直
至达到标准。
系统性能评估方法
对综合布线系统的性能进行全面的测试和评估，包括传输性能、连接性能、兼容 性能等方面。
某酒店综合布线系统设计方案
03
系统集成
将各子系统集成到综合布线系统中， 确保数据传输的稳定性和安全性。
验收交付
验收布线系统并交付使用，提供相关 技术文档和培训。
05
04
调试与测试
对布线系统进行调试和测试，确保系 统正常运行，满足客户需求。
施工规范与标准
施工规范
遵循国家和行业的相关施工规范，如《建筑电 气工程施工质量验收规范》等。
满足酒店及宾客的各类需求。
设计原则
采用成熟、先进的技术，遵循国际 标准和行业规范，确保系统的开放 性和兼容性。
总体架构
采用星型拓扑结构，以核心交换机 为中心，连接各楼层汇聚交换机， 再通过接入交换机连接终端设备。
网络拓扑结构
01
02
03
核心交换机
选用高性能、可扩展、支 持冗余交换的交换机，用 于高速数据传输和核心层 互联。
布线系统所需的材料和设备的采购、 安装、调试及验收。
酒店内部各种通讯和信息传输设备的 安装和调试，包括电话交换机、网络 交换机、监控系统、门禁系统等。
布线系统的维护和保养，包括故障排 除、线路维修等。
02
需求分析
用户需求
实现客房、会议室、大堂等各区域的语音通信和数据传 实现酒店内部电话交换
提供互联网接入服务 保障数据传输的安全性和稳定性
详细描述
综合布线系统使用标准的线缆和接口，可以灵活地适应各种不同的应用需求。 由于其模块化的设计，当需要扩展或更改配置时，只需要更换或添加相应的模 块即可，无需对整个系统进行改动。
可靠性
总结词
高质量的材料和严格的生产工艺使得综合布线系统能够在各种环境下稳定运行， 保证通信的可靠性。
详细描述
综合布线系统使用高品质的线缆和连接器，并采用严格的制造工艺，这使得其具 有很高的可靠性。此外，其冗余设计和故障恢复功能也能够保证在系统出现故障 时，通信不会中断。
酒店综合布线方案
酒店综合布线系统设计方案酒店综合布线系统设计方案 (1)综合布线系统介绍 (3)设计依据、标准以及行业规范： (4)环境要求 (4)一、综合布线系统的特点及优势 (5)1.1 结构化布线系统特点 (5)1.2 结构化布线系统优势 (5)二、结构化布线系统的组成 (5)2.1酒店总设计方案 (7)2.2工作区子系统（W ORK A REA S UBSYSTEM） (8)2.2.1确定信息点数量 (8)2.2.2 确定信息插座数量 (10)2.2.3工作区子系统设计步骤 (11)2.3水平布线子系统（H ORIZONTAL S UBSYSTEM） (11)2.3.1水平子系统设计 (11)2.3.2水平子系统线缆选择 (11)2.3.3水平子系统设计 (12)2.4管理子系统（A DMINIS TRA TION S UBSYSTEM） (13)2.4.1 管理子系统设计要求 (13)2.4.2管理子系统的连接器件 (14)2.4.3配线间的设计方法 (15)2.5设备间子系统（E QUIPMENT R OOM S UBSYSTEM） (15)2.6.1设备间子系统设计要求 (16)2.6.2设备间设计方案 (16)2.6.3酒店设备间设计方案 (17)2.7建筑群子系统（C AMPUS S UBSYSTEM） (17)2.7.1建筑群子系统线缆路由的选择 (18)2.7.2电缆引入的要求 (19)2.7.3建筑群子系统布线线缆选择 (19)2.7.4建筑群子系统线缆地下管道方案 (19)三、大唐结构化综合布线系统介绍 (19)3.1 概述 (19)3.2 大唐综合布线产品特点 (20)3.2.1综合布线用线缆产品系列 (20)3.2.2电连接硬件系列 (22)3.2.3光连接硬件系列 (25)四、工程实施及验收标准 (25)4.1 线管线槽技术要求 (26)4.1.1 关于线槽: (26)4.1.2 关于线管 (26)4.1.3 关于线槽及线管： (26)4.2 管线方案 (27)4.2.1 水平管线 (27)4.2.2 垂直管线 (27)4.3 电源配合方案 (27)4.3.1 配线间电源 (27)4.3.2 工作电源 (27)4.4 设备安装 (27)4.5 铜缆的敷设 (28)4.6 缆线的终端 (28)4.7 光纤电缆的敷设 (28)4.7.1光纤的弯曲半径和牵引张力： (28)4.7.2光纤布放的牵引速度： (29)4.7.3光纤布放的质量要求： (29)五、系统测试、验收及质量保证 (29)5.1双绞线测试 (29)5.2光纤的测试 (30)综合布线系统介绍当今社会，信息已成为一种非常关键性的资源，它必须精确、迅速地传输于各种通讯设备、数据处理设备和显示设备之间。
综合布线系统施工组织方案
综合布线系统施工组织方案一、施工组织原则1.合理布局：根据建筑结构和综合布线系统设计要求，合理安排综合布线系统的布局，确保布线系统的通信信号传输质量和稳定性。
2.安全施工：施工过程中要注重安全施工，对施工现场进行合理的管控和保护，确保施工人员和设备的安全，预防事故的发生。
3.规范操作：施工人员要按照相关的施工规范和操作规程进行施工，确保施工质量符合要求。
4.分工协作：根据施工任务和施工量的大小，合理划分施工人员的工作任务，确保施工的高效进行。
二、施工组织流程1.确定施工计划：根据项目的要求，确定施工计划，包括施工的时间节点、任务分工和工期安排等。
2.现场踏勘：在施工前，要对施工现场进行踏勘，了解现场的实际情况，包括建筑结构、供电情况、空调通风等因素。
3.布线系统设计：根据踏勘结果和综合布线系统设计要求，对综合布线系统进行设计，包括路径规划、设备选型和电缆敷设等。
4.材料准备：根据设计要求，准备所需的施工材料，包括电缆、接头、槽道等。
5.布线系统敷设：按照设计要求和施工计划，对综合布线系统进行敷设，包括电缆的敷设、接头的连接和槽道的安装等。
6.系统调试：在综合布线系统敷设完成后，进行系统调试，包括通信信号的测试和设备的安装验证等。
7.施工验收：在系统调试完成后，进行综合布线系统的验收，包括设备的运行状态、信号质量和安全性等。
三、施工组织要点1.布线系统设计计划的编制：根据综合布线系统的设计要求，编制详细的施工计划，包括工期、任务分配和施工顺序等。
2.施工现场管理：对施工现场进行合理的管控和保护，确保施工人员和设备的安全。
设置施工现场警示标志，定期进行安全检查和整改。
3.施工质量控制：监督施工人员按照相关的施工规范和操作规程进行施工，严格把控施工质量，确保综合布线系统的工程质量符合要求。
4.施工人员培训：对参与综合布线系统施工的人员进行培训，提高其对综合布线系统施工工艺和操作技术的理解和掌握能力。
5.监理和验收：在施工过程中，安排专业监理人员对施工进行监督和指导，确保施工质量和进度符合要求。
酒店综合布线系统施工方案
综合布线系统1 系统总体设计说明 (2)1.1需求分析 (2)1.2系统设计原则 (3)1.2.1 系统设计依据 (3)1.2.2 布线方案的设计原则 (4)2 系统选型 (5)3 系统设计方案 (5)3.1非屏蔽布线系统组成 (6)3.2工作区子系统 (6)3.3水平子系统 (9)3.4管理子系统 (10)3.5垂直主干线子系统 (12)3.6设备间子系统 (13)3.7进线间子系统 (14)3.8标识 (14)4 UL实验室认证证书 .................................. 错误！未定义书签。
1 系统总体设计说明1.1需求分析XXXX酒店是现代化的星级酒店，需要建立一套的高性能的综合布线系统，对酒店的电话系统、计算机系统统一布线。
最终为以上系统的应用（内部办公自动、语音通讯、业务数据的处理存储、INTERNET接入等）提供一个安全的、开放的、灵活的、先进的和可扩展的应用平台。
同时又为酒店的其它弱电系统提供一个良好的智能化管理平台。
酒店对综合布线系统的需求可以归纳如下：◆应适应目前及未来十几年内数据和语音应用的需求；◆应满足酒店通讯中心多业务、多应用的不同需要；◆应满足酒店通讯中心对于安全、保密、高性能的特殊需要；◆应满足未来用户需求增长的需要；◆应具有极高的可靠性，确保系统可靠；◆应能适应酒店行政及办公室布局等变化，结构灵活，管理方便；根据用户需求对智能化系统提出的基本要求和初步设想，我们对综合布线系统进行了概要设计，综合布线子系统是整个智能化系统的重要组成部分，是信息传输的基础设施，因此在综合布线系统规划时将以“统一规划、按需实施、充分预留、经济合理”的原则进行实施。
作为现代化的星级酒店，它必须有高速主干网支撑它的多媒体信号的传输，综合布线系统作为计算机网络的基础设施，就必须为主干网的建设提供必要的支撑。
同时综合布线系统也要为酒店内模拟和数字语音系统、高速及低速的数字传输、办公室电视会议、建筑物中各种弱电信号等信息的传输提供支撑，即支持全部的媒体类型，互连方案和建筑环境，并应用于任何网络结构配置，并提供极其灵活的特性来适应未来应用的变化。
酒店综合布线设计方案-09-AUG-10
目录综合布线系统 (1)1 工程概述 (1)2 招标要求 (1)2.1工程范围 (1)2.2系统建设要求 (2)3 系统总体设计思路 (3)4 系统设备配置 (3)4.1 信息点统计 (3)4.2 选型原则 (4)4.3 品牌选型 (5)4.4 产品选型 (9)5 设计标准及原则 (11)5.1设计标准 (11)5.2设计原则 (12)5.2.1先进性解决方案 (13)5.2.2可扩展性解决方案 (13)5.2.3可管理性解决方案 (13)6 系统设计与构成的详细说明 (14)6.1建筑群子系统 (14)6.1.1 设计原则 (15)6.1.2 设备配置 (15)6.2弱电设备间子系统 (16)6.2.1 设计原则 (16)6.2.2 设备配置 (16)6.3管理区子系统 (19)6.3.1 设计原则 (19)6.3.2设备配置 (20)6.4垂直干线子系统 (21)6.4.1 设计原则 (21)6.4.2 设备配置 (21)6.5水平干线子系统 (22)6.5.1 设计原则 (22)6.5.2 主要设备配置 (23)6.6工作区子系统 (24)6.6.1 设计原则 (24)6.6.2 主要设备配置 (25)7 系统保证和服务 (26)8 系统特点及设备材料清单 (27)8.1系统特点 (27)9.2设备材料清单 (28)10设备安装方式及测试 (29)10.1工作区子系统安装及测试 (29)10.2水平子系统安装及测试 (35)10.3管理区子系统安装及测试 (43)10.4垂直干线子系统的安装测试 (48)10.5建筑群子系统的安装测试 (49)10.6综合布线系统的标签管理 (51)11 综合布线系统测试 (53)11.1测试原因 (53)11.2测试模型 (53)11.3测试标准 (54)11.3.1 ANSI/TIA/EIA-568-B (54)11.3.2 ISO/IEC 11801 (55)11.3.3 TSB (55)11.4 测试设备 (55)附件一： (56)综合布线系统1 工程概述百乐门大酒店综合布线工程，该工程包括地下一层和地上二十层，针对该酒店对综合布线的设计方案征集要求。
综合布线施工组织方案
综合布线施工组织方案一、施工准备1.1编制施工计划书，明确施工任务、施工内容和施工进度要求。
1.2配备所需的施工设备和工具，包括拉线器、电钻、电缆切割机等。
1.3进行安全检查和确认施工现场是否符合施工要求。
二、组织施工人员2.1正确安排施工人员的工作岗位和职责，确保施工工作有序进行。
2.2按要求培训施工人员，提高其安全意识和施工技能。
2.3配备专业技术人员，负责现场施工指导和监督。
三、施工流程3.1移动布线：根据布线方案，确定布线路径和走向，将电缆引线从主干线引到各个终端设备。
3.2固定布线：使用适当的固定件和夹具将电缆固定在墙壁、天花板或地板上，确保电缆安全可靠。
3.3连接插座和面板：根据布线方案，将电缆与插座和面板连接起来，确保信号的传输和接收正常。
3.4进行测试：在施工完毕后，使用测试仪器对布线进行测试，检查是否存在信号干扰或连接问题。
3.5整理清理：清理施工现场，将多余的电缆进行整理和标识，确保施工现场整洁。
四、安全措施4.1施工人员必须严格按照操作规程进行施工，不得擅自改变施工方案。
4.2施工人员必须佩戴安全帽、工作服和防滑鞋，确保人身安全。
4.3在施工现场设置明显的安全警示标志，提醒施工人员注意安全。
4.4施工过程中不得随意乱拉乱拔电缆，以免造成设备故障或触电事故。
4.5施工过程中必须严格按照规定操作，确保施工质量和安全。
4.6施工结束后，对电缆进行绝缘测试，确保电缆的安全性和可靠性。
五、质量控制5.1采用优质的电缆材料和配件，确保施工质量。
5.2严格按照规范进行施工，确保布线连接的稳定性和可靠性。
5.3使用测试仪器对布线进行测试，确保信号传输和接收正常。
六、施工后的文件整理6.1编写详细的施工记录，包括施工时间、施工人员、使用材料等。
6.2根据施工记录，做好施工图和资料的整理和归档工作。
6.3编写相关的施工汇报，汇总施工情况和施工成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合布线系统1 系统总体设计说明 (2)1.1需求分析 (2)1.2系统设计原则 (3)1.2.1 系统设计依据 (3)1.2.2 布线方案的设计原则 (4)2 系统选型 (5)3 系统设计方案 (5)3.1非屏蔽布线系统组成 (6)3.2工作区子系统 (6)3.3水平子系统 (9)3.4管理子系统 (10)3.5垂直主干线子系统 (12)3.6设备间子系统 (13)3.7进线间子系统 (14)3.8标识 (14)4 UL实验室认证证书 (15)1 系统总体设计说明1.1需求分析XXXX酒店是现代化的星级酒店，需要建立一套的高性能的综合布线系统，对酒店的电话系统、计算机系统统一布线。
最终为以上系统的应用（内部办公自动、语音通讯、业务数据的处理存储、INTERNET接入等）提供一个安全的、开放的、灵活的、先进的和可扩展的应用平台。
同时又为酒店的其它弱电系统提供一个良好的智能化管理平台。
酒店对综合布线系统的需求可以归纳如下：◆应适应目前及未来十几年内数据和语音应用的需求；◆应满足酒店通讯中心多业务、多应用的不同需要；◆应满足酒店通讯中心对于安全、保密、高性能的特殊需要；◆应满足未来用户需求增长的需要；◆应具有极高的可靠性，确保系统可靠；◆应能适应酒店行政及办公室布局等变化，结构灵活，管理方便；根据用户需求对智能化系统提出的基本要求和初步设想，我们对综合布线系统进行了概要设计，综合布线子系统是整个智能化系统的重要组成部分，是信息传输的基础设施，因此在综合布线系统规划时将以“统一规划、按需实施、充分预留、经济合理”的原则进行实施。
作为现代化的星级酒店，它必须有高速主干网支撑它的多媒体信号的传输，综合布线系统作为计算机网络的基础设施，就必须为主干网的建设提供必要的支撑。
同时综合布线系统也要为酒店内模拟和数字语音系统、高速及低速的数字传输、办公室电视会议、建筑物中各种弱电信号等信息的传输提供支撑，即支持全部的媒体类型，互连方案和建筑环境，并应用于任何网络结构配置，并提供极其灵活的特性来适应未来应用的变化。
综合以上论述，本次设计的综合布线系统应覆盖以下各部分：(1)涉及网络互联的计算机系统以及各类计算机外部设备等。
(2)涉及传统电话通信系统（包括电话、传真、电话会议、无线分机的控制站点设备等。
）(3)为酒店弱电系统提供基础，同时综合布线系统要求达到以下功能。
包括：●计算机网络系统将覆盖整个酒店的各个功能区●无线网络系统将覆盖整个酒店的公共区域及客房的走廊●计算机网络系统可以根据具体用途配置各种级别的网络设备，可以对网络设备非常灵活的更新和移动，同时可以适应网络设备的扩充和调整。
1.2系统设计原则1.2.1 系统设计依据综合布线项目的设计、实施、管理、测试有一系列的标准及规范需要项目各方面的人员来遵循和执行，其中的中国国家标准及规范和行业标准及规范包括：●凯科大宁广场弱电工程招标文件●综合布线系统工程设计规范（GB/T 50311-2007）●综合布线系统工程验收规范（GB/T 50312-2007）●智能建筑设计标准（GB/T 50314-2006）●智能建筑工程质量验收规范（GB 50339-2003）●通信光缆系列第1部分：总则（GB/T 13993.1-2004）●通信光缆系列第3部分：综合布线系统用室内光缆（GB/T 13993.3-2002）●室内光缆系列第1部分：总则（YD/T 1258.1-2003）●光缆总规范第1部分：总则（YD/T 7424.1-2003）国际组织的标准及规范●信息技术-通用布线标准（ISO/IEC 11801 Ed2.0-2002）●在火焰条件下的电缆测试第1部分：单根绝缘电线电缆垂直燃烧试验方法（IEC 60332.1-1993）●在火焰条件下的电缆测试第3部分：垂直安放的成束电线或电缆的火焰垂直传播测试－设备（IEC 60332.3-10-2000）●在火焰条件下的电缆测试第3部分：垂直安放的成束电线或电缆的火焰垂直传播测试－C类（IEC 60332.3-24-2000）●通用布线系统按照ISO/IEC 11801的平衡用布缆测试规范第1部分：已安装的布缆（IEC 61935-1-2002）●通用布线系统按照ISO/IEC 11801的平衡用布缆测试规范第2部分：转接线和工作区域用线（IEC 61935-2-2003）●单模光纤光缆的特性（ITU-T G.652-2005）1.2.2 布线方案的设计原则布线系统可以支持凯科大宁广场（酒店部分）目前和将来，对于语音、数据和多媒体图像传输的需求，满足凯科大宁广场（酒店部分）电话通信系统、办公自动化和计算机网络系统对布线的需求，并可于外部网络连接。
布线系统应为开放式结构，在应用上还能支持会议电视、多媒体等系统的需要。
即任一信息点能够连接不同类型的设备，如计算机、打印机、终端或电话、传真机。
布线系统中，除去固定在建筑物内的线缆外，其余所有的接插件都是积木式的标准件，以方便管理和使用，布线系统应该是可扩充的，以便将来有更大的发展时，很容易将设备扩展进去。
通过跳线和不同的网络设备，可以实现各种不同逻辑拓扑结构的网络。
在设计中应充分考虑到系统的长期可靠性，以具有高可靠性的机柜型配线系统为核心，努力提高系统可靠性和安全性,以下是综合布线设计中需要掌握的几条设计原则:(1)先进性:本方案采用的布线材料、布线技术及方案设计，都是世界先进的。
(2)符合国际标准:本布线方案符合最新的国际布线标准ISO/IEC11801和TIA/EIA-586布线标准。
(3)支持网络系统的应用:以太网\高速以太网(100BASE-T，100BASE-VG，千兆以太网等)\令牌网\ATM\ISDN等(4)具有广泛兼容性:采用标准的RJ45八信息位标准接口，可以把不同厂家的网络设备和多种终端设备连接到网络上，可以传输话音、数据、图像、视频等信号。
(5)高度结构化:采用星型树状结构，由主配线架到层配线间的路由，可适应多区管理的需求。
使得维护管理比较容易，重新配置灵活，故障隔离和检测容易。
(6)设备选型适应现在和将来的需求：信息插口防尘：含有插口盖板；6类接口模块：保证其耐用性和可靠性；面板标记：保证用户使用的方便性；6类水平电缆和模块可同时适应语音和数据的要求，能够根据未来的需求灵活配置；3类50对（普天）大对数电缆作语音垂直干缆，6芯多模光纤作数据垂直干缆和系统备份完全满足数据信息的传输带宽要求。
2 系统选型本方案采用施耐德电气综合布线系统 VDI。
作为施耐德电气ISC的核心业务之一，VDI负责综合布线产品及其解决方案，是施耐德电气所倡导的“新电气世界”和“透明建筑”理念的重要组成部分。
通过对多个国际大品牌及其产品线的整合，为用户提供高质量的产品、完整的解决方案和广泛的选择，致力于为用户构建现代智能建筑和工业自动数据信息系统的高品质物理基础网络。
VDI综合布线系统为用户在设计与安装时提供高度的灵活性和更大的扩展性，并大大降低客户的维护及运营管理成本。
施耐德电气VDI综合布线系统包括：Actassi, Connect, EPIC和VDI box。
这些系列针对不同的市场和用户需求，提供各具特色的产品及解决方案。
语音垂直采用普天3类50对大对数电缆作干缆。
3 系统设计方案综合布线系统可分为工作区子系统、水平子系统、管理子系统、垂直子系统、设备间子系统和进线间子系统,以下按各个子系统分别进行说明。
本项目总计数据点859个，语音728个；信息点均采用非屏蔽方式。
数据、语音水平系统均使用六类UTP非屏蔽双绞线；数据垂直主干系统采用多模光纤，语音垂直主干系统采用（普天）三类50对大对数电缆。
3.1非屏蔽布线系统组成根据综合布线系统的设计思想，本设计方案包括：✧工作区子系统 --- 为用户提供一个既符合标准，又可满足高数据传输的标准。
一律采用施耐德电气 ACTASSI 六类非屏蔽信息模块以及六类成型跳线，以及施耐德电气国标系列面板。
✧水平子系统 --- 将工作区引至管理子系统。
采用施耐德电气 ACTASSI UTP 带十字骨架的非屏蔽双绞线。
✧垂直主干子系统 --- 将分配线架与主配线架连接起来。
考虑高速传输和扩容方便，数据部分采用施耐德电气 6芯多模光纤。
语音部分采用三类50对大对数电缆。
✧管理子系统 --- 分布在各层配线间，管理各层的水平布线，连接相应的网络设备。
是综合布线区别与传统布线的最主要的体现场所。
采用施耐德电气在全球同步推出的六类配线架。
✧设备间子系统 --- 安装进出线设备和主配线架，并进行布线系统管理和维护。
也是综合布线区别与传统布线的最主要的体现场所。
采用施耐德电气在全球同步推出的六类配线架。
以及各种配套的理线架、理线环和彩色扎带。
3.2工作区子系统工作区：一个独立的需要设置终端设备的区域，宜划分为一个工作区。
工作区应由水平子系统的连接缆线延伸到终端设备处的信息插座和模块组成。
客房区域：床头电话：六类线一根，带RJ45插座，高度从面板底部到地板300毫米，单孔面板，与墙面平，最好在边桌后面，避开视线。
数据电话：六类线一根，带RJ45插座，高度从面板底部到地板300毫米，单孔面板，与墙面平，最好在边桌后面，避开视线。
残疾人客房卫生间电话：六类线缆一根，带RJ45插座，不要面板，电缆卷放在墙上的小洞里（约30毫米宽），电话线和连接头从电话后面连接。
互联网服务： 6类线一根，直接从书桌下的电脑端口端口到楼层配线架。
数字/IP电视服务：6类线一根，直接从电视端口接楼层配线架。
后台公共区域：办公、会议：地面双插座面板，嵌进地面下，须便于接近，但插座和所有的电缆都隐藏在客人视线之外。
大堂、宴会厅、多功能厅、健身房、各餐厅、客房过道等：提供无线WIFI，无线AP的位置根据综合布线平面图安装。
注：所有后台办公区域的综合布线面板及跳线需隐藏在客人视线看不到的地方，点位都需要承包单位与IR和内装部门确认。
根据甲方技术规格书要求，数据点、语音点全部采用Actassi六类非屏蔽信息模块，使用施耐德电气 E2000国标双口信息插座面板。
配置非屏蔽成型跳线，数据点、语音点在每层分布如下表：施耐德电气Actassi系列非屏蔽布线产品为新一代数据通讯提供了全新解决方案。
自带防尘盖的六类圆口信息模块采用施耐德电气专利平滑饰面遮门技术,兼容T568A &T 568端接线序,可采用施耐德电气、110 型端接工具进行端接,线缆端接防尘帽可用来预防线缆受到的外来拉力。
与其它施耐德电气Actassi系列产品结合使用，将为您的语音和数据通讯网络提供最完美的六类非屏蔽系统解决方案。
产品特性：✧符合美学的现代设计理念；✧施耐德电气专利的端口自带平滑饰面遮门的防尘盖；✧性能完全符合AS/NZS 3080：2003，ISO/IEC 1801 第二版2002和ANSI/TIA/EIA-568-B系列标准中连接件要求；✧柔性卡接设计；✧UL 94V-0 防火等级；✧可卡接22-24AWG规格导体；✧可采用施耐德电气GigaPro和110型打线工具端接；✧可选颜色：白（WE），黑（BK），浅灰（SG），绿（GR），红（RD），黄（YL），蓝（BU）。
