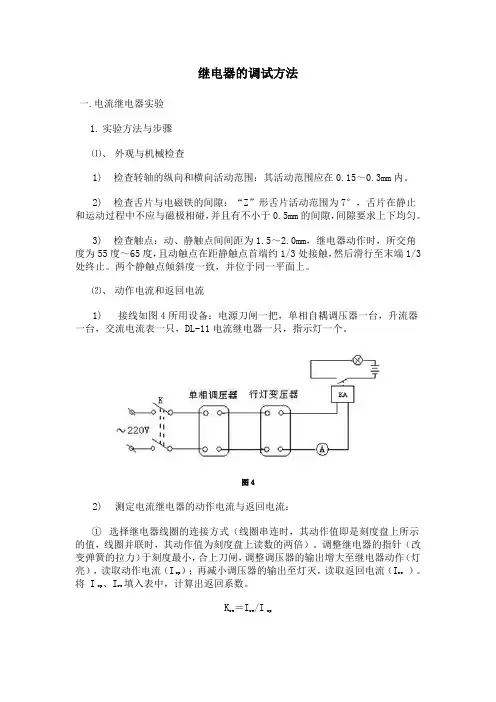

继电器的调试方法一.电流继电器实验1.实验方法与步骤⑴、外观与机械检查1)检查转轴的纵向和横向活动范围:其活动范围应在0.15~0.3mm内。

2)检查舌片与电磁铁的间隙:“Z”形舌片活动范围为7°,舌片在静止和运动过程中不应与磁极相碰,并且有不小于0.5mm的间隙,间隙要求上下均匀。

3)检查触点:动、静触点间间距为1.5~2.0mm,继电器动作时,所交角度为55度~65度,且动触点在距静触点首端约1/3处接触,然后滑行至末端1/3处终止。

两个静触点倾斜度一致,并位于同一平面上。

⑵、动作电流和返回电流1)接线如图4所用设备:电源刀闸一把,单相自耦调压器一台,升流器一台,交流电流表一只,DL-11电流继电器一只,指示灯一个。

图42)测定电流继电器的动作电流与返回电流:①选择继电器线圈的连接方式(线圈串连时,其动作值即是刻度盘上所示的值,线圈并联时,其动作值为刻度盘上读数的两倍)。

调整继电器的指针(改变弹簧的拉力)于刻度最小,合上刀闸,调整调压器的输出增大至继电器动作(灯亮),读取动作电流(Iop );再减小调压器的输出至灯灭,读取返回电流(Ire)。

将 Iop 、Ire填入表中,计算出返回系数。

Kre=Ire/Iop②改变继电器线圈的串连、并联方式,再进行整定值的选择。

分别再次测量其 Iop 、Ire,并且填入表中,计算出返回系数。

③以上实验,要求平稳单方面地调整电流数值,并应注意舌片转动情况。

如遇到舌片中途停顿或其它不正常情况,应检查轴承有无污垢、触点位置是否合适、舌片与电磁铁有无相碰等。

④动作值、返回值测量重复3次,每次测量值与整定值的误差不应大于±3%。

否则应检查轴承与轴尖。

⑶、继电器动作时间的测量1)将继电器按图1-9接入电路。

2)合上电源,将电流调整至1.2倍额定值,再拉开刀闸。

3)起动401秒表,将其选择开关“K”定于“连续性”位置;手按回零按钮,使指针回到“0”位。

电磁式继电器

电磁式继电器
继电器一般都由感受元件、比较元件和执行元件三个部分 所构成。感受元件用来反映控制量(如电流)的变化,并 以某种形式传送给比较元件;比较元件将接受的量与预先 给定的量(即整定值)相比较,并将比较的结果作用于执 行元件(如继电器的接点)接受这个作用后动作,使被控 量发生变化,从而完成继电器所担负的任务。由于此种电 器具有接受某一物理量的控制、并且在动作之后又继而控 制另一电路的性能,所以称为继电器。
2020/3/2
三.继电器的型号
我国生产的继电器型号,由动作原理代号、主要功能代号、 设计序号及主要规格代号所组成,其表现形式如下:
2020/3/2
主要规格代号 设计序号 主要功能代号 动作原理代号
继电器的动作原理代号及主要功能代号,按标准(JB264979)的规定,均以汉语拼音字母表示,常见的代号如表所 示。设计序号及主要规格代号则用阿拉伯数字表示。继电 器的主要规格代号,常用来表示接点的形式及数量。例如 DL-11即表示电磁型电流继电器。其中第一个数字“1”表 示设计序号(10系列),第二个数字“1”表示节点的规 格(具有一对常开接点)。继电器的接点通常分为常开和 常闭两大类型。所谓常开接点,是指继电器不通电或通电 不足时,处于断开状态的那些接点。而常闭接点则指在上 述相同条件下,处于闭合状态的接点。因此,给继电器加 以所需的电压和电流时,其常开接点将闭合,常闭接点则 断开。
2020/3/2
当继电器线圈不通电时,可动衔铁在弹簧的作用下处于释放位置,继 电器的接点断开;当线圈流过电流Ij时,在电磁铁中产生磁通φ,该磁 通经可动衔铁(或舌片)及空气隙构成闭合回路,使衔铁磁化,因而 产生电磁力Fdc及相应的电磁力矩Mdc。当通过的电流足够大时,电磁 力或力矩便可克服弹簧的反作用,使可动部分吸向电磁铁,从而使继 电器的接点闭合。由此可见,这类继电器的工作原理和电磁式仪表基 本相同,所产生的电磁力或力矩和磁通的平方成正比,即Fdc=Kφ²=K (wjIj/Rc)=k1Ij²

低压过电流继电器的整定计算

低压过电流继电器的整定计算

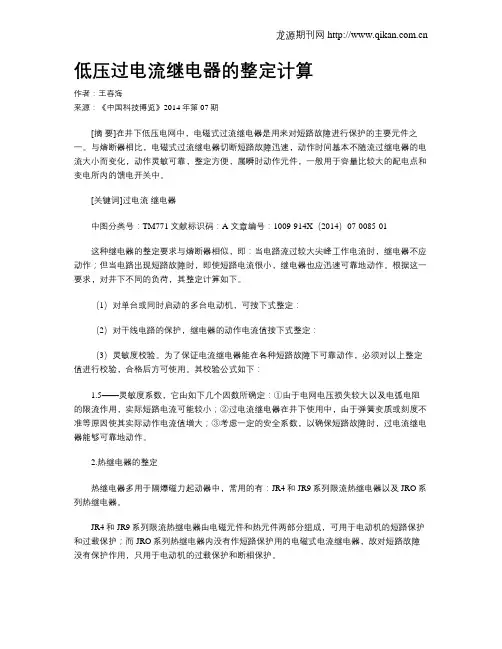

低压过电流继电器的整定计算作者:王春海来源:《中国科技博览》2014年第07期[摘要]在井下低压电网中,电磁式过流继电器是用来对短路故障进行保护的主要元件之一。

与熔断器相比,电磁式过流继电器切断短路故障迅速,动作时间基本不随流过继电器的电流大小而变化,动作灵敏可靠,整定方便,属瞬时动作元件,一般用于容量比较大的配电点和变电所内的馈电开关中。

[关键词]过电流继电器中图分类号:TM771 文献标识码:A 文章编号:1009-914X(2014)07-0085-01这种继电器的整定要求与熔断器相似,即:当电路流过较大尖峰工作电流时,继电器不应动作;但当电路出现短路故障时,即使短路电流很小,继电器也应迅速可靠地动作。

根据这一要求,对井下不同的负荷,其整定计算如下。

(1)对单台或同时启动的多台电动机,可按下式整定:(2)对干线电路的保护,继电器的动作电流值按下式整定:(3)灵敏度校验。

为了保证电流继电器能在各种短路故障下可靠动作,必须对以上整定值进行校验,合格后方可使用。

其校验公式如下:1.5——灵敏度系数,它由如下几个因数所确定:①由于电网电压损失较大以及电弧电阻的限流作用,实际短路电流可能较小;②过电流继电器在井下使用中,由于弹簧变质或刻度不准等原因使其实际动作电流值增大;③考虑一定的安全系数,以确保短路故障时,过电流继电器能够可靠地动作。

2.热继电器的整定热继电器多用于隔爆磁力起动器中,常用的有:JR4和JR9系列限流热继电器以及JRO系列热继电器。

JR4和JR9系列限流热继电器由电磁元件和热元件两部分组成,可用于电动机的短路保护和过载保护;而JRO系列热继电器内没有作短路保护用的电磁式电流继电器,故对短路故障没有保护作用,只用于电动机的过载保护和断相保护。

热继电器的整定,主要是整定热元件的额定电流。

这是因为,热继电器和热元件都有额定电流值,但它们是两个完全不同的概念。

热继电器的额定电流是指整个继电器长期工作所允许流过的最大电流,而热元件的额定电流是指允许长期通过且又不使热继电器动作的最大电流。

电磁型电流继电器和电压继电器实验

电磁型电流继电器和电压继电器实验

EPL-06继电器四—DZ-31B中间继电器
EPL-11直流电源及母线
EPL-11直流电压表
EPL-12电秒表及相位仪
EPL-13光示牌
EPL-14按钮及电阻盘
六、问题与思考
1.根据你所学的知识说明时间继电器常用在哪些继电保护装置电路
答:时间继电器室一种用来实现触点延时接通或断开的控制电器;在机床控制线路中应用较多的是空气阻尼式和晶体管式时间继电器.
2.发电厂、变电所的继电器保护及自动装置中常用哪几种中间继电器
答:静态中间继电器、带保持中间继电器、延时中间继电器、交流中间继电器、快速中间继电器、大容量中间继电
3.实验的体会和建议
通过这次实验;是我了解了时间继电器;中间继电器的工作原理;用途及使用性能;时间继电器和中间继电器是电气控制当中必不可少的电气元器件;只有熟练掌握和运用这些常用的电气器件;才能在工作中自如使用得心应手..
实验三三段式电流保护实验
一、实验目的
1.掌握无时限电流速断保护、限时电流速断保护及过电流保护的电路原理;。

BCH2电磁差动继电器的调试和整定计算(论坛1)

BCH2电磁差动继电器的调试和整定计算(论坛1)

南疆港化35kV变电站BCH2差动继电器的调试方法南疆港化35kV变电站内35kV系统差动保护继电器为单相电磁继电器,该继电器由执行元件电磁式电流继电器DL-11及中间速饱和变流器组成。

继电器具有一对常开触点。

本继电器结构图及接线图如下:图一BCH2电磁式差动继电器结构图在图一中,Wc为差动绕组(工作绕组),平衡绕组I为WP1,平衡绕组II为WP2,WD’与W D”为短路绕组,W2为二次绕组,速饱和变流器的所有绕组都是制成带有抽头的,这样就可以对继电器的参数进行阶梯性调整。

工作绕组、平衡绕组Ⅰ、Ⅱ和短路绕组均有抽头可以满足多种整定值的要求,继电器整定板上的数字即表示相应的绕组匝数,当改变整定板上整定螺钉所在孔的位置时,就可以使动作电流、平衡作用和直流偏磁特性在宽广的范围内进行整定。

当用BCH-2型继电器来保护电力变压器时,平衡绕组的圈数根据这样的条件来选择,当发生穿越短路时,所有绕组的匝数应相等。

当用继电器保护两绕组变压器时,动作电流可以在更细致的范围内进行调整,因为这时可以利用两个平衡绕组。

变流器和执行元件放在一个外壳内,为了便于对执行元件进行单独的校验调整和试验变流器特性时的须要,执行元件的线圈与变流器的二次绕组,平衡绕组与工作绕组是通过连接板相互连接的,因而可以在调整试验时接通或断开相应的电路。

不能改变继电器名牌上的指针的位置(不要离开名牌刻度)或不动指针而去动弹簧固定螺丝。

这样做将恶化躲开磁化电流或不平衡电流非周期分量影响的能力或者当发生保护区内短路时减小继电器的可靠系数。

图二原理接线图该继电器主要技术数据为:额定电流5A,额定频率50Hz;继电器的起始动作安匝为60±4(无直流分量时);ε为动作电流倍数,ε=Idz/Idz0,是具有直流分量时,继电器的交流动作电流与没有直流分量时的交流动作电流的比值。

K为偏移系数,即直流分量与相应交流动作电流的比值,它表示电流波形对时间轴的偏移程度。

电磁式过电流继电器调试方法

电磁式过电流继电器调试方法

1.2 电磁型继电器的检验重点:理解继电器检验的一般要求,熟练掌握常用继电器的试验项目与调校方法;难点:电压继电器的检验。

能力培养要求:具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。

学时:讲课2学时,实验4学时。

一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别:(1) 新安装验收检验;(2) 定期检验;(3) 补充检验。

新安装验收检验在继电器新安装时进行。

新安装验收检验时,要求对继电器进行全面检查试验,以保证继电器投入运行后的性能和质量满足要求。

定期检验是指继电器运行后定期进行的检验。

定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。

定期检验时,应根据不同情况按照现场检验规程的要求,分别进行项目和内容的检查试验。

补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验,检验项目主要根据实际情况考虑确定。

2、检验的期限为了保证继电保护装置的正确工作,继电器在现场运行后应定期进行检查试验。

根据部颁的规定,继电器及装置在新投入运行后的第一年内必须进行一次全部检验,以便对继电器作全面检查、评价。

第一次定期全部检验以后,要求下一次进行全部检验的时间间隔为3~5年,即检验周期时间。

确定检验周期的长短,主要应从现场运行条件及继电器制造质量等方面考虑。

继电器及装置有需要经常予以监督的缺陷与薄弱环节,或者运行环境差、运行经验不足,或者运行状态不稳定时,可适当缩短检验周期,而在制造质量好、运行情况好时,可考虑适当延长检验周期。

除按照检验周期的规定进行定期全部检验外,根据检验条例要求,每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验,重点考核整组动作性能是否正常。

3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形,加入继电器的电压和电流的波形应为正弦波,不得有畸变现象;交流试验电源和相应的调整设备应有足够的容量,保证作大负载试验时电源波形不会畸变;还应注意在进行试验时应尽量取相同的电压作试验电源,调整电流时采用电阻器调节的方法;在对继电器进行整定试验时,所用仪表的精度应不低于0.5级。

电磁型电流继电器实验

电磁型电流继电器实验

实验一电磁型电流继电器实验一、实验目的熟悉DL型电流继电器的实际结构、工作原理、基本特性;掌握动作电流值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于1?2、动作电流(压)、返回电流(压)和返回系数的定义是什么?3、实验结果如返回系数不符合要求,你能正确地进行调整吗?4、返回系数在设计继电保护装置中有何重要用途?三、原理说明DL—20c系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DL—20c系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器,当电磁铁线圈中通过的电流达到或超过整定值时,衔铁克服反作用力矩而动作,且保持在动作状态。

过电流继电器:当电流升高至整定值(或大于整定值)时,继电器立即动作,其常开触点闭合,常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联,若继电器两线圈分别作并联和串联时,则整定值为指示值的2倍。

转动刻度盘上指针,以改变游丝的作用力矩,从而改变继电器动作值。

图1-1电流继电器内部接线图图1-212348765D L -21CD Y-21C、26C12348765D L -23CD Y-23C、28C 12348765D L -22CD Y-22C 12348765D L -24C D Y-24C、29C12348765D L -25CD Y-25C变触点通断指示灯四、实验设备五、实验步骤和要求实验接线图1-2为电流继电器的实验接线,可根据下述实验要求分别进行。

实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。

实验中每位学生要注意培养自己的实践操作能力,调节中要注意使参数平滑变化。

1.电流继电器的动作电流和返回电流测试(1)选择ZB11继电器组件中的DL—24C/6型电流继电器,确定动作值并进行初步整定。

本实验整定值为2A及4A的两种工作状态见表1-2。

(2)根据整定值要求对继电器线圈确定接线方式(串联或并联);(3)按图1--2接线,检查无误后,调节自耦调压器及变阻器,增大输出电流,使继电器动作。

继电器使用方法

继电器使用方法

继电器使用方法
继电器是一种电气控制装置,它利用电磁吸引力原理来控制开关通断。

它在工业自动化控制、电力系统保护、家用电器控制等领域有着广泛的应用。

下面将介绍继电器的使用方法,希望对大家有所帮助。

1. 选择合适的继电器。

在使用继电器之前,首先要选择合适的继电器型号。

要根据实际控制的电流和电压来选择继电器的额定参数,以确保继电器能够正常工作并且具有足够的安全性能。

2. 连接继电器。

将继电器的触点与控制设备进行连接。

通常情况下,继电器的触点分为常开触点和常闭触点,根据实际需要选择连接方式。

在连接继电器时,要确保电路连接正确,避免接错线导致故障。

3. 调试继电器。

在连接完成后,需要对继电器进行调试。

可以通过给继电器加电,观察触点的通断情况来判断继电器是否工作正常。

同时,也可以通过测量继电器的触点电阻来验证继电器的工作状态。

4. 维护继电器。

在长时间使用过程中,继电器可能会出现接触不良、触点氧化等问题,因此需要定期进行维护。

可以使用专门的工具清洁继电器触点,确保其正常工作。

5. 注意安全。

在使用继电器时,要注意安全问题。

在连接电路时,要断开电源,避免触电。

同时,也要注意继电器的工作环境,避免进水、进尘等问题影响继电器的正常工作。

综上所述,继电器的使用方法并不复杂,但是在实际操作中需要注意细节,确保继电器能够正常工作。

希望以上内容对大家有所帮助,谢谢阅读!。

wy31a1继电器说明书

wy31a1继电器说明书

wy31a1继电器说明书继电器,作为电气控制工程的重要组成部分,通常用于开关电路的控制。

其中,wy31a1继电器作为一种常用的继电器型号,本文将为您详细介绍其性能和使用方法。

一、wy31a1继电器的基本参数wy31a1继电器具有以下基本参数:1. 额定操作电压:230V AC2. 最大通电电流:10A3. 最大负载电压:250V AC4. 安装方式:PCB插拔式5. 使用环境温度:-40℃至+85℃6. 使用寿命:100,000次以上二、wy31a1继电器的特点1. 高可靠性wy31a1继电器采用高品质的材料制造而成,具有较长的使用寿命和稳定的性能。

其在各种恶劣环境下都能正常工作,并不易受外界干扰影响。

2. 低功耗wy31a1继电器采用了先进的功耗控制技术,使其在工作时的功率消耗较低。

这不仅可以帮助节约能源,还可以减少电网的负荷。

三、wy31a1继电器的工作原理wy31a1继电器是一种电磁式继电器,其工作原理是通过电流在线圈中流动时产生的磁场将触点进行吸合或释放。

具体来说,当通入控制信号时,线圈中的电流将产生磁场,使触点吸合。

反之,当控制信号停止或反向时,磁场消失,触点则会释放。

四、wy31a1继电器的应用领域由于其可靠性和稳定性,wy31a1继电器广泛应用于各种电气控制系统中,如电动机控制、照明控制、电源控制等。

在实际应用中,wy31a1继电器具有更大的容量和更低的功耗,能够满足不同场合的需求。

五、wy31a1继电器的安装和调试1. 安装wy31a1继电器采用PCB插拔式安装,需要将继电器插入相应的插座中,并固定好。

2. 接线根据所需的功能需求,将继电器的线圈和触点进行正确的接线。

3. 调试连接电源后,通过控制信号的输入来测试继电器的工作状态。

在使用过程中,可根据需要调整控制信号的输入来控制继电器的开关状态。

六、wy31a1继电器的注意事项1. 安全使用使用继电器时应注意电压和电流的额定值,避免超过继电器的承载能力,以免发生过载和电气事故。

煤矿井下低压电网短路整定细则

煤矿井下低压电网短路整定细则

煤矿井下低压电网短路整定细则第一章一般规定第一节短路电流的计算方法第1条选择短路保护装置的整定电流时,需计算两相短路电流值,可按公式(1)计算:|d(2)=Ue/2 R 2 X 2R R 1/K b2+ R b+ R2X X i X+X l/K b2+ X b+ X2式中l d(2)――两相短路电流,A;XR、刀X―― 路回路内一相电阻、电抗值的总和,Q;Xx --- 根据三相短路容量计算的系统电抗值,Q;R1、X1 ――高压电缆的电阻、电抗值,Q;Kb——矿用变压器的变压比,若一次电压为6000V,二次电压为400、690、1200V 时,变比依次为15、8.7、5;当一次电压为3000V,二次电压为400V时,变压比为7.5;Rb、Xb——矿用变压器的电阻、电抗值,Q;R2、X2――低压电缆的电阻、电抗值,Q;U e――变压器二次侧的额定电压,对于380V网路,U e以400V计算;对于660V 网路,U e以1200V计算;对于127V网路,U e以133V计算。

利用公式(1)计算两相短路电流时,不考虑短路电流周期分量的衰减,短路回路的接触电阻和弧电阻也忽略不计。

若需计算三相短路电流值,可按公式(2)计算:Id(3)=1.15ld ⑵(2)式中Id⑶一一三相短路电流,A。

第2条两相短路电流还可以利用计算图(或表)查出。

此时可根据变压器的容量、短路点至变压器的电缆换算长度及系统电抗、高压电缆的折算长度,从图或表中查出。

电缆的换算长度可根据的电缆的截面、实际长度,从表中直接查到,也可以用公式(3)计算得出。

L H=K1L1+K2L2+……+K n L n+L x+K g L g (3)式中L H——电缆总的换算长度,m;心、K2……K n――换算系数,各种截面电缆的换算系数,可从表中查得;L1、L2 Ln ------- 各段电缆的实际长度,m ;Lx ――系统电抗的换算长度,m;Kg ―― 6KV电缆折算至低压侧的换算系数;Lg―― 6KV电缆的实际长度,m。

分立元件电磁型电流继电器检验操作

分立元件电磁型电流继电器检验操作

文章标题:深度探讨分立元件电磁型电流继电器检验操作一、引言在现代工业中,电磁型电流继电器作为一种重要的电气元件,被广泛应用于电力系统的过载和短路保护以及自动化控制领域。

在使用这种元件时,正确的检验操作显得尤为重要。

本文将深入探讨分立元件电磁型电流继电器检验操作,帮助读者更全面地理解和掌握相关知识。

二、分立元件电磁型电流继电器概述分立元件电磁型电流继电器是一种利用电磁力原理,通过电磁吸引铁芯的动作,来实现对电路进行保护和控制的电器。

它主要由电磁铁、触点组、磁性系统等组成,具有动作迅速、结构简单、可靠性高等特点。

在电力系统中,它承担着过载保护、短路保护、互感器电流过载保护等重要功能,因此对其检验操作显得尤为重要。

三、电磁型电流继电器检验操作的基本流程要对分立元件电磁型电流继电器进行检验,需要按照一定的流程和方法进行操作。

具体步骤如下:1. 开始检验前的准备工作在进行检验之前,首先需要做好检验设备的准备工作。

包括检验仪器的校准、检查电源和接线、确认被测继电器型号和参数等。

2. 静态特性检验通过对电磁型电流继电器的静态特性进行检验,可以了解其动作特性和静态特性是否符合设计要求。

包括吸合电流、释放电流、动作时间、释放时间等指标的检验。

3. 动作特性检验通过对电磁型电流继电器的动作特性进行检验,可以判定其在实际工作中的性能是否良好。

包括动作特性曲线的绘制和比较、动作电流的检验等。

4. 短路保护检验针对电磁型电流继电器在电力系统中的短路保护功能,需要进行相应的检验操作,以确保其在短路故障时能够可靠地动作并切断故障电流。

5. 过载保护检验对于其在电力系统中的过载保护功能,也需要进行相应的检验操作,以确认其对于过载电流的响应和保护能力是否符合要求。

四、个人观点和理解对于分立元件电磁型电流继电器的检验操作,我认为需要综合考虑其静态特性和动作特性,以及在实际电力系统中的应用要求。

只有综合考虑了这些方面,才能确保继电器在工作中能够可靠地发挥其保护和控制功能。

dl电流继电器调试讲解

dl电流继电器调试讲解

dl电流继电器调试讲解一、引言电流继电器是一种常用的电气设备,广泛应用于工业控制和电力系统中。

在实际应用中,正确的调试电流继电器非常重要,可以确保其正常运行和可靠性。

本文将对d l电流继电器的调试方法进行详细讲解。

二、d l电流继电器简介d l电流继电器是一种电磁式继电器,通过电磁线圈产生电磁力,使得触点进行吸合或分离,从而实现电流的切换或保护功能。

d l电流继电器具有结构简单、可靠性高、体积小、功耗低等特点,在电力系统中得到了广泛应用。

三、d l电流继电器调试前的准备工作在进行d l电流继电器的调试之前,我们需要完成以下准备工作:确认电路图:1.确保对电流继电器连接的电路图有清晰的理解。

检查电源:2.检查供电电源的电压和频率是否符合要求,并确保稳定可靠。

检查接线:3.检查电流继电器的线缆接线是否正确,确保连接牢固。

准备测试仪器:4.准备好万用表、示波器等测试仪器,用于对电流继电器的各项参数进行测量和分析。

四、d l电流继电器调试步骤检查线圈电源:1.使用万用表检查d l电流继电器线圈的电源电压,确认是否符合额定值。

若电压不稳定或超出额定范围,需要对电源进行调整或修复。

检查触点:2.使用万用表检查d l电流继电器触点的通断情况。

在正常情况下,继电器吸合后触点闭合,断电后触点分离。

若触点不正常,需要对继电器的触点进行清洁或更换。

测量线圈电阻:3.使用万用表测量d l电流继电器线圈的电阻值,确认是否符合额定值。

若电阻值异常偏大或偏小,可能意味着线圈短路或开路,需要对线圈进行修复或更换。

检查动作特性:4.使用示波器对d l电流继电器的动作特性进行测试。

将电流继电器连接到示波器上,观察电流继电器的动作时间和波形,确保其符合设计要求。

检查保护功能:5.对于具有保护功能的d l电流继电器,需要测试其保护功能是否正常。

可以模拟故障情况,观察继电器是否能够及时切断电流,并保护电路的安全运行。

五、d l电流继电器常见问题及解决方法电流继电器不能吸合:1.可能是由于电源电压不稳定或线圈接触不良导致的。

电磁式过电流继电器调试方法

电磁式过电流继电器调试方法

1.2 电磁型继电器的检验重点:理解继电器检验的一般要求,熟练掌握常用继电器的试验项目与调校方法;难点:电压继电器的检验。

能力培养要求:具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。

学时:讲课2学时,实验4学时。

一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别:(1) 新安装验收检验;(2) 定期检验;(3) 补充检验。

新安装验收检验在继电器新安装时进行。

新安装验收检验时,要求对继电器进行全面检查试验,以保证继电器投入运行后的性能和质量满足要求。

定期检验是指继电器运行后定期进行的检验。

定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。

定期检验时,应根据不同情况按照现场检验规程的要求,分别进行项目和内容的检查试验。

补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验,检验项目主要根据实际情况考虑确定。

2、检验的期限为了保证继电保护装置的正确工作,继电器在现场运行后应定期进行检查试验。

根据部颁的规定,继电器及装置在新投入运行后的第一年内必须进行一次全部检验,以便对继电器作全面检查、评价。

第一次定期全部检验以后,要求下一次进行全部检验的时间间隔为3~5年,即检验周期时间。

确定检验周期的长短,主要应从现场运行条件及继电器制造质量等方面考虑。

继电器及装置有需要经常予以监督的缺陷与薄弱环节,或者运行环境差、运行经验不足,或者运行状态不稳定时,可适当缩短检验周期,而在制造质量好、运行情况好时,可考虑适当延长检验周期。

除按照检验周期的规定进行定期全部检验外,根据检验条例要求,每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验,重点考核整组动作性能是否正常。

3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形,加入继电器的电压和电流的波形应为正弦波,不得有畸变现象;交流试验电源和相应的调整设备应有足够的容量,保证作大负载试验时电源波形不会畸变;还应注意在进行试验时应尽量取相同的电压作试验电源,调整电流时采用电阻器调节的方法;在对继电器进行整定试验时,所用仪表的精度应不低于0.5级。

电磁型电流继电器和电压继电器实验总结

电磁型电流继电器和电压继电器实验总结

电磁型电流继电器和电压继电器实验总结下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、实验目的。

通过实验了解电磁型电流继电器和电压继电器的工作原理和特点,掌握其使用方法和注意事项。

实验一 电磁型电流继电器实验要点

实验一 电磁型电流继电器实验要点

实验一电磁型电流继电器实验一、实验目的熟悉DL 型电流继电器的实际结构、工作原理、基本特性;掌握动作电流值及其相关参数的整定方法。

二、预习与思考1、电流继电器的返回系数为什么恒小于1?2、动作电流(压)、返回电流(压)和返回系数的定义是什么?3、实验结果如返回系数不符合要求,你能正确地进行调整吗?4、返回系数在设计继电保护装置中有何重要用途?三、原理说明DL —20c 系列电流继电器用于反映发电机、变压器及输电线路短路和过负荷的继电保护装置中。

DL —20c 系列继电器的内部接线图见图1一1。

上述继电器是瞬时动作的电磁式继电器,当电磁铁线圈中通过的电流达到或超过整定值时,衔铁克服反作用力矩而动作,且保持在动作状态。

过电流继电器:当电流升高至整定值(或大于整定值)时,继电器立即动作,其常开触点闭合,常闭触点断开。

继电器的铭牌刻度值是按电流继电器两线圈串联,若继电器两线圈分别作并联和串联时,则整定值为指示值的2倍。

转动刻度盘上指针,以改变游丝的作用力矩,从而改变继电器动作值。

DY-21C、26C IIIIIIDY-22CDY-23C、28C8 DY-25CDY-24C、29C图1-1电流继电器内部接线图图1-2电流继电器实验接线图四、实验设备五、实验步骤和要求实验接线图1-2为电流继电器的实验接线,可根据下述实验要求分别进行。

实验参数电流值可用单相自耦调压器、变流器、变阻器等设备进行调节。

实验中每位学生要注意培养自己的实践操作能力,调节中要注意使参数平滑变化。

1. 电流继电器的动作电流和返回电流测试(1)选择ZB11继电器组件中的DL —24C/6型电流继电器,确定动作值并进行初步整定。

本实验整定值为2A 及4A 的两种工作状态见表1-2。

(2)根据整定值要求对继电器线圈确定接线方式(串联或并联);(3)按图1--2接线,检查无误后,调节自耦调压器及变阻器,增大输出电流,使继电器动作。

读取能使继电器动作的最小电流值,即使常开触点由断开变成闭合的最小电流,记入表1-2;动作电流用I dj 表示。

电磁式过电流继电器工作原理

电磁式过电流继电器工作原理

电磁式过电流继电器工作原理今天咱们来唠唠电磁式过电流继电器这个小玩意儿的工作原理,可有趣啦!你看啊,电磁式过电流继电器呢,就像是一个超级警觉的小卫士。

它主要有这么几个部分组成,线圈、铁芯、衔铁、触点这些。

这线圈啊,就像是小卫士的触角,可灵敏着呢。

当电路里的电流正常的时候啊,这个电流通过线圈,就会产生一个磁场。

这个磁场呢,就像一只无形的小手,不过这时候它的力量还比较小。

铁芯就像是这个磁场的家,它把磁场聚集起来。

衔铁呢,就住在这个磁场附近,像个调皮的小邻居。

正常电流下的磁场对衔铁的吸引力还不足以让衔铁有大动作。

这时候啊,继电器的触点保持着原来的状态,就像两个好朋友静静地待着,电路也正常地运行着。

可是呢,一旦电路里的电流突然变大,这就像是平静的湖面突然刮起了大风。

这个时候通过线圈的电流变大了,那线圈产生的磁场就像被打了激素一样,一下子变得超级强大。

这个强大的磁场对衔铁的吸引力就变得特别大,就像一个大力士伸手把衔铁这个小邻居一下子就拉了过来。

衔铁这一被拉过来啊,就像是引发了一场连锁反应。

因为衔铁和触点是连着的呀。

衔铁一动,就会带动触点发生变化。

原本闭合的触点可能就断开了,原本断开的触点可能就闭合了。

这就好比是两个小伙伴原本手拉手,突然就分开了,或者原本各自玩呢,突然就牵上手了。

那这个触点的变化有啥用呢?这可太有用啦!它就像是一个信号发射器。

比如说在一个大的电路系统里,当某个支路的电流过大的时候,电磁式过电流继电器的触点变化就可以去通知其他的设备。

比如说通知熔断器,熔断器就像个大闸门,接到信号后就把电路切断,防止过大的电流把电路里的其他设备给烧坏了。

又或者通知一些保护装置,让它们采取措施来保护整个电路的安全。

你想啊,如果没有这个电磁式过电流继电器,电路就像在裸奔一样。

一旦电流突然发疯似的变大,那些脆弱的电器设备可就惨啦,就像小绵羊遇到了大灰狼。

但是有了这个小卫士,它时刻警惕着电流的大小。

只要电流一有不对劲,它就马上行动起来,就像一个勇敢的小超人。

简短继电保护常见问答题

简短继电保护常见问答题

简短继电保护常见问答题问答题1、继电保护装置的作用是什么?答:当被保护元件发生故障时,自动、迅速、有选择地将故障从电力系统切除,以保证其余部分恢复正常运行,并使故障元件免于继续受损害。

当被保护元件发生异常运行状态时,经一定延时动作于信号,以使值班人员采取措施。

2、继电保护按反应故障和按其功用的不同可分为哪些类型?答:(1)按反应故障可分为:相间短路保护,接地短路保护,匝间短路保护,失磁保护等。

(2)按其功用可分为:主保护、后备保护、辅助保护。

3、何谓主保护、后备保护和辅助保护?答:(1)能反应整个保护元件上的故障,并能以最短延时有选择地切除故障的保护称为主保护。

(2)主保护或其断路器拒动时,由于切除故障的保护称为后备保护。

(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。

4、继电保护装置由哪些部分组成?答:继电保护装置由测量部分、逻辑部分和执行部分组成。

5、何谓电流互感器10%误差特性曲线?答:10%误差曲线是指电流误差10%,角度误差不超过7°时,电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。

6、怎样用10%误差曲线校验电流互感器?答:(1)根据接线方式,确定负荷阻抗计算;(2)根据保护装置类型和相应的一次电流最大值,计算电流倍数;(3)由已知的10%曲线,查出允许负荷阻抗;(4)按允许负荷阻抗与计算阻抗比较,计算值应小于允许值,否则应采用措施,使之满足要求。

7、保护装置常用的变换器有什么作用?答:(1)按保护的要求进行电气量的变换与综合;(2)将保护设备的强电二次回路与保护的弱电回路隔离;(3)在变换器中设立屏蔽层,提高保护抗干扰能力;(4)用于定值调整。

8、用哪些方法可以调整电磁型电流继电器定值?答:调整动作电流可采用:(1)改变线圈连接方式;(2)改变弹簧反作用力;(3)改变舌片起始位置。

9、信号继电器有何作用?答:装置动作的信号指示并接通声光信号回路。

电磁式电流继电器和电压继电器

电磁式电流继电器和电压继电器

图6-6 DL-10系列电磁式电流继电器的内部接线和图形符号 a)DL-11型 b)DL-12型 c)DL-13型 d)集中表示的图形符号 e)分开表示的图形符号
KA1-2—常闭(动断)触点 KA3-4—常开(动合)触点
过电流继电器线圈中使继电器动作的最小电流,称为继电器的动作电流用Iop 表示。
这种电流继电器的动作极为迅速,可认为是瞬时动作的,因此它是一种瞬时 继电器。
电磁式电压继电器的结构和原理,与上述电磁式电流继电器极为相似,只是 电压继电器的线圈为电压线圈,而且大多做成低电压(欠电压)继电器。低电压 继电器的动作电压Uop,为其电压线圈上加的使继电器动作的最高电压;而其返回 电压Ure,为其电压线圈上加的使继电器由动作状态返回到起始位置的最低电压。 低电压的返回系数 Kre Ure /Uop 1 ,其值越接近于1,说明继电器越灵敏,一般 为1.25。
电磁式电流继电器的动作电流有两种调节方法:(1)平滑调节,即拨动调节 转杆6(见图6-5)来改变弹簧9的反作用力矩。(2)级进调节,即利用线圈1的串 联或并联。当线圈由串联改为并联时,相当于线圈匝数减少一倍。由于继电器动 作所需的电磁力是一定的,即所需的磁动势(IN)是一定的,因此动作电流将增 大一倍。反之,当线圈由并联改为串联时,动作电流将减少一倍。
过电流继电器动作后,减小其线圈电流到一定值时,钢舌片在弹簧作用下返 回起始位置。
过电流继电器线圈中使继电器由动作状态返回到起始位置的最大电流,称为 继电器的返回电流用Ire表示。
即 继电器的返Kr回e 电IIorep 流与动作电流的比值,称为继电器的(6返-23)回系数用Kre表示,
对于过量继电器(例如过电流继电器),Kre总小于1,一般为0.8。如果过电 流继电器的Krபைடு நூலகம்过低时,还可能使保护装置发生误动作,这将在后面讲过电流保护 的电流整定时加以说明。

供配电系统的保护

供配电系统的保护
继电器的时限,可借改变主静触点与 主动触点的相对位置来调整。调整的时 间范围,标明在标度盘上。
当继电器的线圈断电时,继电器在返 回弹簧的作用下返回。
第2节
为了缩小继电器的尺寸和节约材料, 时间继电器的线圈通常不按长时间接上 额定电压来设计。因此凡需长时间接上 电压工作的时间继电器,应在它动作后, 利用其常闭的瞬时触点的断开,使其线圈 串入限流电阻,以限制线圈电流,免使线 圈过热烧毁,同时又能维持继电器的动作 状态。
图 6-1 是 过 电 流 保 护 的 框 图。当线路上发生短路时,起 动用的电流继电器KA瞬时动 作,使时间继电器KT起动。KT 经整定的一定延时后,接通信 号继电器KS和中间继电器KM。 KM 就 接 通 断 路 器 QF 的 跳 闸 线圈回路,使断路器跳闸,从而 切除短路故障。
图6-1 过电流继电保护框图 KA—电流继电器 KT—时间继电器 KS—信号继电器 KM—中间(出口)继电器
第2节
这种快吸快放的DZ-10系列电磁式中间继电器的内部接线及其图形符号和文字符号, 如图6-9所示。
图6-9 DZ-10系列电磁式中间继电器的内部接线及其图形符号和文字符号
第2节
(五)感应式电流继电器 感应式电流继电器兼有上述电磁式电流 继电器、时间继电器、信号继电器和中间 继电器的功能,而且可用来同时实现过电流 保护和电流速断保护,从而可使继电保护装 置大大简化,减少投资,因此在用户的中小型 变配电所中应用极为广泛。感应式电流继 电器属测量继电器。 常用的GL-10、20系列感应式电流继电 器的内部结构如图6-10所示。
第1节
第1节
以上四项要求对于一个具体的保护装置来说,不一定都是同等重要的,而是往往有所 侧重。例如对电力变压器,由于它是供配电系统中最关键的设备,因此对它的保护装置的 灵敏度要求较高;而对一般电力线路的保护装置,其灵敏度要求可低一些,但其选择性要 求较高。又例如,在无法兼顾保护选择性和速动性的情况下,为了快速切除故障以保护某 些关键设备,或者为了尽快恢复系统的正常运行,有时甚至牺牲选择性来保证速动性。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.2 电磁型继电器的检验重点:理解继电器检验的一般要求,熟练掌握常用继电器的试验项目与调校方法;难点:电压继电器的检验。

能力培养要求:具备对电磁式电流、电压、时间、信号、中间等继电器的试验和调整能力。

学时:讲课2学时,实验4学时。

一、检验的分类、期限及注意事项1、检验的分类继电器检验分为以下三种类别:(1) 新安装验收检验;(2) 定期检验;(3) 补充检验。

新安装验收检验在继电器新安装时进行。

新安装验收检验时,要求对继电器进行全面检查试验,以保证继电器投入运行后的性能和质量满足要求。

定期检验是指继电器运行后定期进行的检验。

定期检验又分为定期全部检验、定期部分检验以及作用于断路器的整组跳合闸试验三种情况。

定期检验时,应根据不同情况按照现场检验规程的要求,分别进行项目和内容的检查试验。

补充检验主要是指由于装置改造、一次设备检修或更换、运行中发现异常现象情况以及在事故以后所进行的检验,检验项目主要根据实际情况考虑确定。

2、检验的期限为了保证继电保护装置的正确工作,继电器在现场运行后应定期进行检查试验。

根据部颁的规定,继电器及装置在新投入运行后的第一年内必须进行一次全部检验,以便对继电器作全面检查、评价。

第一次定期全部检验以后,要求下一次进行全部检验的时间间隔为3~5年,即检验周期时间。

确定检验周期的长短,主要应从现场运行条件及继电器制造质量等方面考虑。

继电器及装置有需要经常予以监督的缺陷与薄弱环节,或者运行环境差、运行经验不足,或者运行状态不稳定时,可适当缩短检验周期,而在制造质量好、运行情况好时,可考虑适当延长检验周期。

除按照检验周期的规定进行定期全部检验外,根据检验条例要求,每年还必须进行一次部分检验及每年不少于一次作用于断路器的跳合闸试验,重点考核整组动作性能是否正常。

3、检验的注意事项(1)试验用电源及仪器设备试验所采用的交流试验电源必须保证具有良好的波形,加入继电器的电压和电流的波形应为正弦波,不得有畸变现象;交流试验电源和相应的调整设备应有足够的容量,保证作大负载试验时电源波形不会畸变;还应注意在进行试验时应尽量取相同的电压作试验电源,调整电流时采用电阻器调节的方法;在对继电器进行整定试验时,所用仪表的精度应不低于0.5级。

(2)试验回路接线进行试验时,试验回路接线的基本构成原则是应尽量模拟实际运行情况,使得试验时加入继电器的电气量与继电器的实际工作情况相符合。

例如,对于反应过电流动作的继电器,应采用突然加入电流,模拟故障发生时电流突然上升的方法;对于阻抗继电器试验电压应由正常运行电压值突然下降而电流突然上升的方法进行试验。

对继电器进行整定检验时,应以符合故障实际情况的检验方法作为整定标准。

(3)试验数据记录记录测量结果的数据时,应注意以下事项:①对有铁质外壳的继电器,应将外壳罩好后录取测试数据作为正式试验数据。

②继电器在整定位置下测试时,应重复试验三次,要求每次测量值与整定值间的误差均不超过规定范围。

③在对继电器进行电流或电压冲击试验时,冲击电流值按保护安装处的最大故障电流,冲击电压值按1.1倍额定电压。

二、检验的目的运行中的继电保护装置与电网安全装置及二次回路接线,由于受到灰尘、潮气、腐蚀气体的侵入和机械力的作用等,会引起装置零件锈蚀、磨损、紧固件连接松动以及定值和电气特性的变化等,影响了装置工作的可靠性。

新安装的装置可能由于产品质量、安装质量、运输等引起的质量问题。

所以对投运前及运行一定时间后的装置都必须进行检验,及时发现并消除各种潜在的隐患,确保装置正常工作。

三、继电器一般性检验项目及要求1、外部检查验收或定期检验时,对继电器进行检查的内容和要求如下:(1)清扫继电器外壳上的灰尘;(2)继电器外壳与底座间接合应紧密,玻璃完整,嵌接良好,安装端正;(3)继电器端子接线应牢固可靠。

2、内部及机械检查继电器在新安装和定期检验时,其内部及机械部分检查的项目和要求为:(1)继电器内部应清洁,无灰尘和油污;(2)继电器的可动部分应动作灵活,转轴的横向和纵向活动范围应适当;(3)各部件的安装应完好,螺丝插头应牢固可靠,发现有虚焊或脱焊时应重新焊牢;(4)整定把手应能可靠地固定在整定位置,整定螺丝插头与整定孔的接触应良好;(5)弹簧无变形,与转轴要垂直,层间距离要均匀;(6)触点的固定要牢靠并无折伤和烧损,动合触点闭合后有足够的压力。

对具有多对触点的继电器,应检查各触点的接触时间是否符合要求;(7)对于静态继电器,印刷电路板不得有断线、剥落及锈蚀现象。

面板整插孔与插销、信号灯与灯座固定可靠。

3、绝缘检验(1)继电器在验收和定期检验时,用1000V摇表对全部保护接线回路测定绝缘电阻,其值应不小于1MΩ;(2)单个继电器在新安装时或经过解体检修后,应用1000V摇表( 额定电压为100V及以上)或500V(额定电压为100以下)测定绝缘电阻:①全部端子对底座和磁导体的绝缘电阻应不小于50MΩ;②各线圈对触点间的绝缘电阻不低于50MΩ;③各线圈间的绝缘电阻应不小于10MΩ;(3)耐压试验:新安装和继电器经过解体检修后,应进行50Hz交流电压、历时1min的耐压试验,所加电压应根据继电器技术数据中的要求而定。

也允许用2500V摇表测定绝缘电阻来代替交流耐压试验,所测绝缘电阻应不小于20MΩ。

(4)测定绝缘电阻或耐压试验时,试验前应将绝缘水平低于1000V的元件短接或拆除。

4、继电器线圈电阻的测定继电器电压线圈的直流电阻应用电桥或欧姆表测量,其值不应超过额定值的±10%。

5、留底试验为了鉴定上年度保护运行水平和积累检验经验,定期检验时,对个别保护装置在开盖前应作定值留底试验。

6、继电器触点工作可靠性检验新安装和定期检验时,应仔细观察继电器触点的动作情况,发现触点有抖动、接触不良等现象要及时处理。

同时应结合保护装置整组试验,将继电器触点带上实际负荷,再对继电器的触点进行检查,不应有抖动、粘住或出现火花等异常现象。

7、重复检查继电器经检验和调整完毕后,应重复检查拆动过的元件、螺丝和整定插头是否拧紧,定值是否正确,检验项目是否齐全,临时接线、联线是否拆除等。

继电器加盖后,应结合保护装置整组试验,检查继电器动作情况、信号牌及复归是否正确灵活。

8、解体检查各种继电器(尤其是有传动机构的继电器,如DS-100系列时间继电器) 应定期进行解体检查修理。

四、电磁型电流继电器电气特性试验1、动作电流和返回电流的检验检验接线如图所示。

检验步骤:①将线圈串联,整定在某一数值上,调整电阻置最大位置或调压器置最小位置。

②合上QK,然后调节输出加入继电器电流,直至继电器动作,重复三次,并记录。

③再增大电流,然后减小输入电流,直至继电器返回。

根据返回值与动作值,即可求出返回系数。

要求:每次测量值与整定值误差不超过±3%,否则应检查轴承和轴尖。

④调定值放在其它位置,重复检验。

2、返回系数调整影响返回系数的因数较多,如轴尖的光洁度、轴承清洁情况、静触点位置等。

影响较为显著的是舌片端部与磁极间的间隙和舌片的位置。

改变舌片的起始角和终止角。

改变舌片起始角可改变动作电流,改变终止角可改变返回电流;变更舌片两端的弯曲程度以改变与磁极间的距离,也能达到调整返回系数的目的;适当调整触点压力也能改变返回系数。

3、动作电流调整调整弹簧反作用力;改变绕组连接方式;改变舌片位置;继电器在最小刻度值附近时,主要调整弹簧,以改变动作值;在刻度值最大附近时,主要调整舌片起始位置。

4、技术数据1)DL-10系列电流继电器的返回系数不小于0.85。

2)通入继电器的电流为整定值的1.2倍时,动作时间不大于0.15s;3倍时动作时间不大于0.03s。

3)电压不大于250V及电流不大于2A时,在时间常数不超过5×10-3s 的直流有感负荷回路中,触点的遮断容量为50W;在交流回路中为250VA。

4)导电部分对外壳能承受交流电压2000V、历时1min的耐压试验。

五、电磁型电压继电器电气特性试验1、动作电压、返回电压的检验检验接线如图所示。

过电压继电器检验方法:(1)动作电压的检验;根据整定值及继电器的整定范围,将继电器的线圈按串联或并联连接,将调整杆放在整定值上,调压变压器手柄放在输出电压最小位置(可变电阻输出电压在最小位置)。

合上电源刀闸,然后调节调压变压器的输出电压(调节可变电阻)慢慢地增加继电器电压直至继电器刚好动作为止,停止调节。

记下此时的电压数值,即为继电器的动作电压,再重复三次,将其值填入表内,求它的平均值。

要求整定点动作电压与整定值不超过±3%。

(2)返回电压的检验;继电器动作后,然后均匀地减小调压变压器的输出电压(调节可变电阻减小输出电压)直至继电器的接点刚刚分开,记下这时的电压,即为返回电压,重复三次将其值填入表内,求它的平均值。

低电压继电器在正常工作状态时,其线圈接入100V电压,其舌片被吸持,常闭触点处于断开状态。

当被保护设备发生故障,电压降至继电器动作电压时,舌片被释放,常闭触点闭合,此时称继电器动作。

故障消除后,当电压恢复到一定值时,继电器返回。

低电压继电器检验方法:①根据整定值及继电器的整定范围,将继电器的线圈按串联或并联连接,将整定把手置于整定位置,调节自藕变压器(或可变电阻)。

先对继电器施加电压消除继电器的振动。

然后均匀平滑地降低电压,直至继电器舍片刚好释放(指示灯刚好亮),记下此时的电压数值,即为继电器的动作电压。

②继电器动作后,再调节自藕变压器(或可变电阻),使通入的电压平滑上升至继电器舌片开始被吸持(指示灯刚好熄灭),记录此时的电压,即为返回电压。

动作电压与返回电压的测试应重复三次。

要求整定的动作电压与整定值误差不超过±3%。

其返回系数一般要求应不大于1.2,用于强行励磁时应不大于1.06。

2、低电压继电器触点可靠性的检查①验收检查是为最小刻度,可将把手调到最小标度,接点仍接入指示灯。

②合上电源,从额定电压均匀下降至动作值或零值时,触点应无振动与鸟啄现象。

③合上电源,将电压加到1.1倍额定电压值,突然降至动作值时,触点不应闭合且无振动与鸟啄现象。

六、电磁型时间继电器的检验动作时间检验的目的是检查时间继电器的准确程度,并能间接地发现时间继电器的机械部分是否良好。

验收交接检验时,在额定电压下做大、中、小和整定值的时间检验,取三次平均值,其误差应符合规定:定期检验时,在额定电压下检查整定值,与刻度值比较误差应小于±5%。

检验接线如图所示:动作时间检验方法:将时间继电器标度放在最小刻度上,合上QK1,调可变电阻RP,使加在继电器上的电压为额定电压,拉开QK1 ,再合上QK2(通入电秒表交流电源)稍停几秒后再合上QK1 ,电秒表开始计时直至时间继电器延时常开接点闭合,电秒表停止转动时,迅速拉开QK1 、QK2 ,读取电秒表所测得时间,填入表格中,重复三次求其平均值。
