系列矿用隔爆型移动变电站干式变压器
KBSGZY2-T矿用隔爆型移变电站说明书

4
6000±5%
1200/693 3450
Yy0(d11) Yyn0
2050 2350
4500 5400
4 4
本系列矿用隔爆型移动变电站变压器器身为 H 级绝缘等级,3150 及 4000kVA 两个产品为 C 级绝缘。 采用高品质的 NOMEX®绝缘材料制造的非包封式结构。其高、低压线圈采用 NOMEX®至纸做绝缘材料,经 VPI 真空压力浸渍 H 级无溶剂漆,再经高温固化。铁心采用优质高导磁率冷轧硅钢片,心柱为椭圆截面, 45°全斜接缝,上、下铁轭用拉板、拉带紧固,结构先进、紧凑、可靠。隔爆壳体采用波纹筒式结构, 该筒采用优质深冲钢板一次液压成型,筒的上下为圆弧形,散热性能好,机械强度高,结构紧凑。本产 品具有节能、过载能力强、局部放电量小、可靠性高、运行寿命长、防潮、防霉、防盐雾、阻燃、无污 染、体积小、重量轻,壳体顶部不积水且不易积尘等优点,适合于矿井中使用。 二、产品防爆型式及防爆标志
KBSGZY2-T 矿用隔爆型移变电站
一 产品介绍 KBSGZY2-T 矿用隔爆型移变电站是一种煤矿井下用于有爆炸性气体环境下作供、配电的设备,该产
品包括 10KV 和 6KV 两个系列,容量从 100kVA~4000kVA。其组成部分由矿用隔爆型移动变电站用的矿用 干式变压器、移动变电站用矿用隔爆型高压开关和移动变电站用矿用隔爆型低压开关三个部分组合而 成。
本系列产品防爆型式为隔爆型,防爆标志为“ExdI” 三、 产品结构
矿用隔爆型移动变电站的整体结构是由矿用隔爆干式变压器和高、低压开关经过机电方式连接成一 个整体。高压电源经高压开关的引入装置,接到高压开关,低压电源经电缆引入装置,与矿用输出电缆 配合。
1、 矿用隔爆型移动变电站用干式变压器 1.1 矿用隔爆型移动变电站用干式变压器主要由内部的器身和波纹式S G Z Y 3 -T-
矿用隔爆型移动变电站介绍

矿用隔爆型移动变电站型号意义
K——矿用; B——隔爆型; S——三相; G——干式; Z——组合式; Y——移动式; 1250——额定容量; 6——一次额定电压。
KBSGZY矿用移动变电站技术参数
1、当移动变电站中变压器短路、断相、超温或低压供电发生过载、短路、漏电、漏电 闭锁、过电压、欠压等故障时,切断高压侧开关实现保护。 2、高低压开关配置标准RS485/232通讯接口。 3、配置于ห้องสมุดไป่ตู้J2000矿用自动化控制及综合监测监控系统中可达到遥控、遥测、遥信、 遥调等四遥功能。 4、用户也可选用高压真空负荷开关与低压真空馈电开关配置移动变电站高低压侧 矿用 移动变电站适用范围:BSGZY矿用移动变电站是一种可移动的成套供变电装置, BSGZY矿用隔爆型移动变电站适用于有甲烷混合气体和煤尘等有危险的矿井中。 5、将10KV电源转换成400(380)、693(660)、1200(1140)、3450(3300) V 煤矿井下所需的低压电源。由矿用隔爆型智能化移动变电站用高压配电开关、矿用隔爆 型移动变电站用干式变压器、矿用隔爆型移动变电站用智能化低压保护箱三部分组成。 配置KJ2000矿用自动控制及综合监测监控系统可实现供电设备自动化,实现变电所无 人值守管理。 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、伊朗等多 个国家,获得客户的一致好评。
矿用隔爆型移动变电站
中煤集团
目录
矿用隔爆 型移动变 电站适用 范围
矿用隔爆 型移动变 电站组成 02
矿用隔爆 型移动变 电站工作 条件
01
03
矿用隔爆 型移动变 电站型号 意义
KBSGZY 矿用移动 变电站技 术参数
04
05
矿用隔爆型移动变电站组成

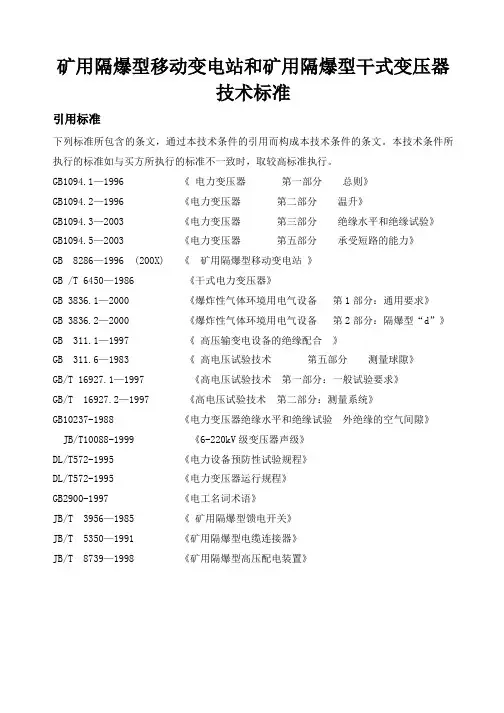

移变、干变技术标准

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文,通过本技术条件的引用而构成本技术条件的条文。
本技术条件所执行的标准如与买方所执行的标准不一致时,取较高标准执行。
GB1094.1—1996 《电力变压器第一部分总则》GB1094.2—1996 《电力变压器第二部分温升》GB1094.3—2003 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003 《电力变压器第五部分承受短路的能力》GB 8286—1996 (200X) 《矿用隔爆型移动变电站》GB /T 6450—1986 《干式电力变压器》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分:通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分:隔爆型“d”》GB 311.1—1997 《高压输变电设备的绝缘配合》GB 311.6—1983 《高电压试验技术第五部分测量球隙》GB/T 16927.1—1997 《高电压试验技术第一部分:一般试验要求》GB/T 16927.2—1997 《高电压试验技术第二部分:测量系统》GB10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999 《6-220kV级变压器声级》DL/T572-1995 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》GB2900-1997 《电工名词术语》JB/T 3956—1985 《矿用隔爆型馈电开关》JB/T 5350—1991 《矿用隔爆型电缆连接器》JB/T 8739—1998 《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1. 产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识K B S G ZY 9 —□/□高压侧额定电压 kV变压器额定容量 kVA性能水平代号移动组合干式三相矿用隔爆型2. 设备到现场后,协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。
矿用隔爆型移动变电站及矿用隔爆型干式变压器检修技术要求

矿用隔爆型移动变电站及矿用隔爆型干式变压器检修技术要求一、组成1.矿用隔爆型移动变电站(以下简称移动变电站),由隔爆型移动变电站用干式变压器、矿用隔爆型移动变电站用高压开关(以下简称高压开关)和矿用隔爆型移动变电站低压开关(以下简称低压开关)等三部分组成的移动式成套装置。
2.矿用隔爆型移动变电站用高压负荷开关和矿用隔爆型移动变电站低压馈电开关部分适用本规范6.1的相关规定。
二、隔爆型干式变压器1.铁芯(1)铁芯采用冷轧硅钢片,KSGB型检修后的数据及损耗不应超过表106的规定。
表106 KSGB变压器数据及损耗表(2)矿用隔爆型移动变电站干式变压器的数据符合表107(GB8286标准)的规定。
(3)铁芯表面应涂H级硅有机绝缘漆。
(4)铁芯的组装及绝缘等级标准,参见本规范6.2.1.1的规定。
表107 矿用隔爆型移动变电站干式变压器的数据表2.线圈(1)线圈采用H级绝缘。
(2)线圈组装:低压线圈距铁芯距离为10mm。
高、低压线圈之间间隙为23mm (包括10mm气道+2.5mm~3mm围板+10mm气道)。
高、低压线圈距铁轭距离为50mm(包括端围20mm+气道27mm+护板3mm)。
高压线圈相间距离为12mm(包括相间隔板2mm)。
(3)线圈的通用规范参见本规范6.2.1.2的有关规定,线圈的绝缘状态达到三级以上时应进行更新。
3.接线与套管(1)线圈的接线组别当额定电压为6/ 1.2kV时为Y,y0;当额定电压为6/0.69kV时为Y,d11。
(2)高压线圈的分接抽头为±5%(特殊规定的除外)。
(3)高低压套管无裂纹、无灼伤,紧固可靠,环氧树脂固定正常。
(4)高低压侧3、4线柱接联锁线,低压侧1、2线柱接JW2型温度继电器。
4.机壳(1)机壳各部无变形、无锈蚀,结构及防爆性能必须符合本规范附录A.1.2的规定。
(2)壳体与拖撬连接牢固可靠,滚轮转动灵活。
5.变压器过热保护干式变压器箱壳内部上层空腔须有温度监测器件(温控开关),H级绝缘变压器装125℃温控开关,B级绝缘变压器装设80℃温控开关,以实现超温保护。
移变、干变技术标准

矿用隔爆型移动变电站和矿用隔爆型干式变压器技术标准引用标准下列标准所包含的条文,通过本技术条件的引用而构成本技术条件的条文。
本技术条件所执行的标准如与买方所执行的标准不一致时,取较高标准执行。
GB1094.1—1996 《电力变压器第一部分总则》GB1094.2—1996 《电力变压器第二部分温升》GB1094.3—2003 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5—2003 《电力变压器第五部分承受短路的能力》GB 8286—1996 (200X) 《矿用隔爆型移动变电站》GB /T 6450—1986 《干式电力变压器》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分:通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分:隔爆型“d”》GB 311.1—1997 《高压输变电设备的绝缘配合》GB 311.6—1983 《高电压试验技术第五部分测量球隙》GB/T 16927.1—1997 《高电压试验技术第一部分:一般试验要求》GB/T 16927.2—1997 《高电压试验技术第二部分:测量系统》GB10237-1988 《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》JB/T10088-1999 《6-220kV级变压器声级》DL/T572-1995 《电力设备预防性试验规程》DL/T572-1995 《电力变压器运行规程》GB2900-1997 《电工名词术语》JB/T 3956—1985 《矿用隔爆型馈电开关》JB/T 5350—1991 《矿用隔爆型电缆连接器》JB/T 8739—1998 《矿用隔爆型高压配电装置》矿用隔爆型移动变电站和矿用隔爆型干式变压器技术服务1. 产品型号及其含义矿用隔爆型移动变电站以下列型号作为标识K B S G ZY9 —□/□高压侧额定电压kV变压器额定容量kV A性能水平代号移动组合干式三相矿用隔爆型2. 设备到现场后,协助用户进行设备地面试运转及井下的安装和调试以及运行维护方面的图纸、说明书和有关资料。
KBSG矿用隔爆型干式变压器使用说明

KBSG矿用隔爆型干式变压器使用说明
1.变压器安装:
(1)选择合适的安装位置,确保周围空气流通,并保持清洁;
(2)变压器应放置在坚固的基础上,确保其水平稳定;
(3)安装前应进行检查,确保无损坏和松动;
(4)安装时应保持变压器与其他设备的距离,以确保散热良好;
(5)安装完毕后应进行接地,确保安全可靠。
2.变压器运行:
(1)在投入运行前,应检查各项连接是否牢固,绝缘是否良好;
(2)在运行过程中应定期检查变压器的运行情况,确保其正常工作;
(3)变压器的额定电压、额定容量等参数不得超过其设计要求;
(4)当发现异常情况,如噪音过大、温度升高等,应立即停机检修;
(5)在停机维护时,应切断电源并进行全面检查、清洁。
3.清洁与维护:
(1)定期清洁变压器外壳,以保持其表面干净;
(2)定期清洁风道、散热片等散热部件,以确保散热良好;
(3)定期检查变压器周围环境是否存在尘土、杂物等,及时清理;
(4)在变压器停机维护时,应检查绝缘性能,并进行必要的维护;
(5)定期检查接地线路,保持其正常连接。
4.安全注意事项:
(1)使用人员应具备相应的电气知识和技能,确保操作安全;
(2)禁止在变压器周围存放易燃、易爆物品;
(3)禁止在变压器上放置重物或进行强烈振动;
(4)禁止接入超过变压器额定容量的负荷;
(5)当发生火灾、漏电等紧急情况时,应立即切断电源并采取相应的应急措施。
总之,在使用KBSG矿用隔爆型干式变压器时,需要注意安装位置、设备连接、运行参数、定期维护等方面。
只有在符合使用要求的情况下,才能保证变压器的正常运行和使用安全。
KBSG变压器

产品特点
KBSG矿用隔爆型干式变压器符合GB8286—2005《矿用隔爆型移动变电站》标准的要求。
绝缘材料热稳定性好,采用H 级或
C级绝缘,冷却方式采用ANAN,适用于有甲烷混合气体和煤尘,且有爆炸危险的矿井、矿山、隧道等环境,也适用于不足以腐
蚀金属和破坏绝缘的气体及蒸汽环境中。
在额定频率为50Hz,一次侧电压为6kV或10kV、中性点不接地的三相电力系统中运行,
为使用环境中的各种动力设备和各种用电装置提供电源。
使用环境和工作条件
1、安装高度不超过海拔1000m,特殊环境另作说明:
2、环境温度:
最高气温+40℃;
最热月平均气温+30℃;
最热月平均气温+20℃;
最低气温-5℃。
3、周围空气相对湿度不大于95%(+25℃时);
4、在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;
5、无强烈颠簸、震动和垂直面的倾斜度不超过15°的环境中;
6、无足以腐蚀金属和破坏绝缘的气体和蒸汽;
7、无滴水的场所;
8、电源电压的波形近似于正弦波;
9、三相电源电压近似对称。
( 超出本条件规定时,请另行说明 )
型号含义
产品标准
GB 8286-2005 GB3836-2000 GB/T 10228-1997 GB6450-1986
注:以上数据仅供参考,移动变电站的外形尺寸根据开关不同而不同。
KBSG2隔爆型移动变电站操作规程

KBSG2-T 系列矿用隔爆型干式变压器KBSGZY2-T 系列矿用隔爆型移动变电站操作规程一、技术特性1、额定容量:100、200、315、400、500、630、800、1000、1250 、1600、2000、2500、3150、4000 kVA2、额定电压:一次额定电压:6000±5%、10000±5% V二次额定电压:400(380)、693(660)、1200(1140)、3450(3300)V3、额定频率:50 Hz4、相数:3相5、冷却方式:空气自冷(ANAN)6、绝缘等级:H级(3150、4000KVA为C级)7、绝缘水平:按表 1 执行。
8、温升限值:变压器在正常使用条件下运行,其绕组及铁心表面的温升不超过表 2 的规定。
表2 温升限值二、操作规程1、操作人员应熟悉移变的性能、操作方法、供电系统、运行方式,作到停送电安全、准确、及时。
2、停送电必须有计划(事故例外),停电时必须按批准时间停电,并告知用电单位和调度,同样送电时必须通知用电单位和调度,确保安全。
3、停电操作⑴操作高压设备,必须穿戴与其电压等级相符的绝缘靴、绝缘手套。
⑵停移变严禁直接拉高压隔离开关,应先分断断路器。
具体方法是直接按高、低压电分、自检按钮,或者按高压头的手动分闸按钮,使断路器断开,在确认断路器断开后,然后把高压隔离开关操作手柄拉到接地位置并可靠闭锁。
严禁在断路器没分断情况下拉高压隔离开关,造成高压隔离开关弧光短路烧毁。
⑶停电完毕,在高压隔离操作手柄上挂“有人工作,严禁合闸”标志牌。
严格执行“谁停谁送”原则。
4、送电操作⑴接调度或上级领导指令,通知用电单位然后方可送电。
⑵移变送电应先把高压隔离开关操作手柄拉到合闸位置,然后按高低压保护箱复位按钮,复位正常后,按电合按钮或手动送电,送电后观察移变运行是否正常,确保运行正常。
⑶当按高低压复位按钮不能复位时,应查清原因,不得顶住试验、复位按钮强行送电,以免事故扩大。
矿用隔爆型移动变电站

联接组别:Yy0(d11)
调压范围:±5%
空载损耗: 950 W
负载损耗:1800 W
阻抗电压:4%
空载电流:2%
5.3
KBSG2-T-400/10/1.2/0.693
一次电压:10000±5% V
二次电压:1200/693V
联接组别:Yy0(d11)
调压范围:±5%
空载损耗: 1500 W
负载损耗:3000 W
阻抗电压:4%
空载电流:1.8%
5.4 KBSG2-T-500/10/1.2/0.693
一次电压:10000±5% V
二次电压:1200/693V
联接组别:Yy0(d11)
调压范围:±5%
空载损耗: 1750 W
负载损耗:3500 W
阻抗电压:4%
空载电流:1.5%
5.5 KBSG2-T-630/10/1.2/0.693
KBSG2-T-500/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-630/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-800/10/1.2/0.693矿用隔爆型干式变压器
KBSG2-T-1000/10/1.2/0.693矿用隔爆型干式变压器
KBSGZY2-T-1600/10/用隔爆型移动变电站
调压范围:±5%
空载损耗: 2300 W
负载损耗:5100 W
阻抗电压:4%
空载电流:1.2%
5.7 KBSG2-T-1000/10/1.2/0.693
一次电压:10000±5% V
二次电压:1200/693V
联接组别:Yy0(d11)
调压范围:±5%
KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件

恒源煤电机械总厂综机修配二分厂
2.2.3 高压出线盒侧面设有紧急停止按钮,可以紧急断开变压器上一级高压 电源。 2.2.4 高、低压出线盒内套管相序排列如图7。
恒源煤电机械总厂综机修配二分厂
2.3 产品标牌 2.3.1 移动变电站 移动变电站低压侧箱壳上有产品铭牌、电气原理图、隔爆型式“ExdI” 标志、煤矿安全“MA”标志、“严禁带电开盖”等标牌,如图8。产 品铭牌上注明了安全标志号和生产许可证号。
恒源煤电机械总厂综机修配二分厂
2.1.3.4 变压器过热保护 在干式变压器箱壳内部上层空腔设有温度监视器件(常开触点温控开 关),H级绝缘变压器装有125℃温控开关, B级绝缘变压器装有80℃温 控开关。配高压负荷开关和低压馈电开关的移动变电站温控器控制线引 入到低压馈电开关箱,末端可接127V, 0.3A的声音报警器(用户自备); 配高压真空开关和低压电源保护箱的移动变电站,则将温控器控制线引 入到高压真空开关,实现超温保护。
恒源煤电机械总厂综机修配二分厂
2.2 矿用隔爆型干式变压器 由移动变电站用干式变压器与独立的高、低压出线盒和电缆引入装置组 成,不配高低压开关,作为井下供、变电设备使用。器身部分与移动变 电站用干式变压器完全一致,箱壳主体与移动变电站用干式变压器相同。
2.2.1 干式变压器箱壳两端设有高、低压出线盒,每个出线盒上各配有两套 电缆引入装置。电缆引入装置符合《JB/T 4262—92 防爆电气用橡套电缆 引入装置》。 2.2.2 高压出线盒与低压出线盒之间设有电气联锁,出线盒端盖与出线盒之 间设有电气制锁,以保证当出线盒盖打开的状态下,不能对变压器送电。
恒源煤电机械总厂综机修配二分厂
1.6 型号及含义 1.6.1 矿用隔爆型移动变电站型号及含义
矿用隔爆型移动变电站课件

b)进入整定子菜单后进行整定内容的转换
参 1. 短路倍数:6.0(倍) 2. 过载倍数:0.8(倍) 3. 零序电流:2.0(A) 4. 零序电压:5.0(V) 参 1. 短路倍数:6.0(倍) 2. 过载倍数:0.8(倍) 3. 零序电流:2.0(A) 4. 零序电压:5.0(V)
数
整 定
数
整 定
5、主要技术参数与规格
表1
额定工作电压 (Ue) 最高工作电压 额定工作频率
基本参数
(kV) (kV) (Hz) 12 10 50
额定电流 (Ie)
额定短路开断电流 额定热稳定时间 额定热稳定电流 额定动稳定电流(峰值) 额定关合电流(峰值) 额定短路开断电流的开断次数
(A)
(kA) (s) (kA) (kA) (kA) (次)
2)机械原理
入线接线板 真空管 出线接线板 分闸弹簧 储能弹簧
欠压脱扣器 分励脱扣器 手合机构 电合机构 连接件
合闸电机 电合接触器 电控插头 辅助开关 计数器
①合闸 操作储能手柄→经飞轮链条传动→ 通过手合机构 启动电合按钮→电合接触器闭合→ 通过电合机构 储能弹簧逐渐拉伸储能→ 过中后能量释放→推动机构主轴转动→ 其拐 臂推动绝缘子→ 闭合真空开关管→ 合闸。 随着主轴转动合闸,分闸弹簧被拉伸和触头弹簧被压缩而储能, 使连接件机构过中后稳定下来,保持合闸位置。 ②分闸 按手动分断按钮,用外力直接驱动 按电分按钮或保护动作 直流阀得电,冲杆提升制板 电磁铁失电,冲杆撞击制板 脱扣制板转动→ 连接件机构失去平衡→ 在分闸弹簧和触头弹簧的作用 下,机构主轴转动→ 其拐臂带动绝缘子→ 拉开真空开关管→ 分闸。 分闸后,三个绝缘子的螺钉紧靠在分闸缓冲器上,保持分闸位置。
KBSGZY2-T矿用隔爆型移动变电站

2300 2600
5100 6100
4 4.5
1200
Yy0
3100
7400
4.5
3450
Yyn0
3800
8500
5
3450
Yyn0
4500
9700
5
5200
10800
5.5
3450
Dy11 或 Dyn11
6100 7000
12800 15000
5.5 6
空载电流 (%)
2.5 2
1.8 1.8 1.5 1.5 1.2 1.2 1.0 1.0 0.7 0.7 0.7 0.7
的两端分别设有高、低压接线腔体。腔体与高低压开关采用隔爆接合面连接,并在腔体侧面有供 连接导线用的盖板。 1.2 高压接线腔与低压接线腔之间设有电气连锁,接线腔端盖与接线腔之间设有电气制锁,以保证 当接线腔处在打开状态时,不能对变压器送电。 2、 高、低压开关 2.1 移动变电站所配套使用的高、低压开关有两种配套使用方式:1.高压负荷开关和低压真空馈电 开关成套;2.高压真空配电装置与低压保护箱成套。当产品低压额定电流值≤630A 时,产品可选 择上述两种配套方式中的一种高、低压开关来配置。当产品的低压额定电流值>630A 时,产品只 能选择第 2 种方式来配置。其中,高压真空配电装置、低压真空馈电装置和低压保护箱均具有漏 电、过载、短路、断相和失压等保护功能。 2.2 高压负荷开关使用操作手柄进行手动合闸和分闸。与其配套的低压馈电开关上设有复位、自检、 试验、电合、手分等按钮和电压表、电流表、电阻表及指示器件。 2.3 高压真空配电装置具有隔离开关和真空断路器,真空断路器同时具有电动合闸和手动合闸,面 板上有复位、自检、试验、分闸、合闸等按钮和液晶显示板。与其配套的低压保护箱内部不设断 路器,但有复位、自检、试验等按钮和液晶显示板,将低压运行状态反馈到高压开关上实现保护。 2.4 移动变电站的高、低压开关之间设有电气连锁。高压开关大盖与高压开关箱体之间有电气连锁; 低压开关箱与大盖之间有机械连锁,以保证高压开关和低压开关箱盖未盖严时,不能进行分合闸 操作。具体的开关性能详见开关说明书。 3. 移动变电站箱体下部设有滚轮小车,规矩有 900mm 和 600mm 两种可调。
KBSGZY系列矿用隔爆型移动变电站(干式变压器)课件

环保要求日益严格,矿用隔爆型移动 变电站将采用环保材料和节能技术, 降低对环境的影响。
智能化
智能化技术将应用于矿用隔爆型移动 变电站,实现远程监控、自动化控制 和故障诊断等功能,提高运行效率和 安全性。
应用前景
01
02
03
市场需求
随着矿产资源的开发利用 ,矿用隔爆型移动变电站 的市场需求将进一步扩大 。
03
专业人员操作
非专业人员不得擅自进行设备 的维护和检修,应由专业人员 进行操作。
04
记录维护信息
每次维护后应记录维护信息, 包括维护内容、发现的问题、 处理方法等,以便日后查询和 参考。
应急处理
01
02
03
04
立即断电
在遇到紧急情况时,应首先切 断电源,避免事故扩大。
联系专业人员
如遇到无法处理的问题,应立 即联系专业人员进行抢修和处
$item2_c{单击此处添加正文,文字是您思想的提炼,为了最终呈现发布的良好效果单击此处添加正文单击此处 添加正文,文字是您思想的提炼,为了最终呈现发布的良好效果单击此处添加正文单击此处添加正文,文字是 一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八九十一二三四五六七八 九十单击此处添加正文单击此处添加正文,文字是您思想的提炼,为了最终呈现发布的良好效果单击此处添加 正文单击此处添加正文,文字是您思想的提炼,为了最终呈现发布的良好效果单击此处添加正文单击5*48}
特点
采用干式变压器和矿用隔爆型高压开关柜组合而成,具 有体积小、重量轻、便于移动等特点。变压器采用H级 绝缘材料,具有较高的电气性能和热稳定性。高压开关 柜采用真空断路器,具有分合闸速度快、使用寿命长等 优点。
矿用隔爆型干式变压器

矿用隔爆型干式变压器一、整机照片(中电电气集团有限公司生产的KBSG2-T-630/6,630KVA。
KBSG2-T-500/6,500KVA)二、概述:矿用干式变压器具有隔爆型结构,因此它可用于有煤尘和瓦斯爆炸危险的矿井中,作为低压动力设备的电源。
它也是综采工作面和掘进工作面的总电源。
是移动变电站重要组成部分。
三、干式变压器的性能和技术参数下面以中电(CEET)电气集团有限公司生产的KBSG2-T-630/6,630KVA容量的矿用隔爆型干式变压器为例,说明一下它的部分技术参数;KBSG2-T-630/6型干式变压器的技术参数:型号:KBSG2-T-630/6额定容量:630KVA产品标准:GB8286-1996绝缘等级:H防爆标志:ExdI冷却方式:ANAN绝缘水平:LI40 AC20/AC5短路阻抗:4.69%(145℃)变压器器身质量:2297㎏变压器总质量:3234㎏额定电压:高压6000伏,低压1200伏/693伏额定电流:高压60.6安,低压303.1安/525安防爆合格证号:CMEXC 2042451安全标志号:20044684产品代号:IZB.720.4011出厂日期:2006年7月四、结构和工作原理1、它的铁芯采用低损耗的冷轧硅钢片。
线圈为铜线绕制的圆筒式结构。
它的外壳呈圆柱形,两端各有外端盖,打开外端盖后,分别内有高、低压接线柱,接入电缆后可在通过电缆处密封(隔爆密封胶圈),并有压紧装置。
圆筒型外壳上焊有托架,装在特制的下车上,方便于运输和移动。
外壳和托架上均有接地螺栓,供连接接地线使用。
可安装在巷道中的轨道上,无需专门硐室;一次侧绕组上有分接头;变压器绝缘等级为H级,长期工作温度为180℃,内部装有温度继电器WJ,采用空气自冷式散热。
型号的含义:KBSG□—□ / □K—矿用,B—隔爆,S—三相,G—干式,□—更新升级序号,□ / □—容量(KVA)/高压侧额定电压(KV) 常用的干式变压器有沈穗变压器厂的KBSGT-500/6, 500KVA。
矿用隔爆型移动变电站结构和用法(曾建文)

矿用隔爆型移动变电站结构和用法矿用隔爆型移动变电站是一种可移动的成套供,变电装置,他适用于有瓦斯,煤尘等有爆炸危险的矿井中使用,能够将高压6KV,10KV电源转换成煤矿井下所需的点源向综合机械化采掘工作面供电。
由于采掘工作面的用电量随着采掘机械容量的增加而不断的增大,为了缩短低压的供电距离,减少电能损耗,保证供电质量,在煤矿井下常采用移动变电站,将高压深入工作面附近,并随工作面的推进而移动。
隔爆型干式变压器干式变压器有两种,一种是上盖开启式隔爆结构,另一种是两端开启式结构,它由内部器生,瓦楞箱体,高低压侧端盖及接线盒,分解变换法兰盒组成。
二型号含义移动变电站常用型号有KBSGZY KBSGZY/T和KSGJY型其中K/矿用B/隔爆S/三相G/干式Z/组合式Y/移动1 我们大队采用的是KBSGZY6/630 500 315KV A2 隔爆变压器的高压侧采用KBG/200A/6型高压负荷开关,低压侧采用KBZ16/630/1140型隔爆低压馈电开关,具有漏电闭锁,过载短路欠压等保护性能。
3 当移动变电站低压供电发生过载短路漏电等故障时,靠切断低压侧开关实现保护,高压侧负荷开关基本上制作隔离开关。
4 高压负荷开关带过载,短路保护,低压侧配置低压馈电开关。
5 当移动变电站低压供电发生过载,短路,漏电故障时均反馈到高压侧,靠切断高压配电装置来实现保护。
,低压侧安装配电保护器相。
三低压馈电开关1辅助回路辅助回路是实现对低压回路的保护和检测的,低压断路器中除设有和高压开关中功能一样的互感器,欠压脱扣线圈,低气压传感器和过负荷保护外,还设有高灵漏电保护和相敏保护。
漏电闭锁采用的是附加直流电源保护原理,当低压开关相中的隔离开关闭合而断路器未闭合是,该漏电继电器监视电网对地绝缘电阻,当配电线路发生漏电时,绝缘电阻下降,直流监测回路电流增加,使漏电继电器动作,其接点断开欠压托扣线圈,断路器因托扣无法合闸从而实现漏电闭锁。
KBSGZY移变说明书

目 录前言 (III)1.概述 (1)2.技术数据 (2)3.结构特征 (11)4.安装与调试 (14)5.移动变电站操作 (15)6.故障分析与排除 (17)7.维修与防护 (17)8.运输与贮存 (18)9.订货须知 (18)附1:电气原理图附2:产品质量信息反馈单前 言本说明书按照GB 9969.1-1998工业产品使用说明书 总则 进行编制。
KBSGZY系列矿用隔爆型移动变电站(以下简称移动变电站)系列产品性能参数符合国家标准GB 3836.1~3-2000爆炸性气体环境电气设备和GB 8286-2005矿用隔爆型移动变电站的要求,符合电光防爆电气(宿州)有限公司企业标准Q/DG 02-2007矿用隔爆型移动变电站的要求。
警告:本产品属于高压设备,危险!用户在使用时必须按说明书要求操作,严禁带电开盖,严禁损伤隔爆面!使用前请认真阅读使用说明书!1.概述1.1产品性能和适用范围:KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆,再经高温烘焙固化,保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片,45℃全斜接缝、无冲孔,极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘,且有爆炸危险的矿井中,将一次电压6kV、10kV电源转换成400(380)V、693(660)V、1200(1140)V、3450(3300)V煤矿井下所需的低压电源,专供井下电力输送和做综合机械化采煤电源之用。
1.2使用条件:a)海拔不超过1000m;b)环境温度:最高气温40℃,最热月平均温度30℃,最高年平均温度20℃,最低气温-5℃;c)空气相对湿度:不大于95﹪(﹢25℃时);d)在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;e)无强烈颠簸、震动和与垂直面的斜度不超过15°的环境;f)无足以腐蚀金属和破坏绝缘的气体和蒸汽;g)无滴水的场所;h)电源电压的波形近似于正弦波;i)三相电源电压近似对称。
10.3移动变电站使用说明书最终版要点

KBSGZY系列矿用隔爆型移动变电站KBSG系列矿用隔爆型干式变压器使用说明书执行标准:GB 8286-2005兖矿集团有限公司机电设备制造厂一、用途及使用范围1、本说明书适用于KBSGZY 矿用隔爆型移动变电站(以下简称移动变电站)和KBSG 矿用隔爆型干式变压器(以下简称干式变压器)。
用于有甲烷混合气体和煤尘且有爆炸危险的矿井中,专供矿井电力运输及综合机械化采煤机电源之用。
2、移动变电站和干式变压器可在以下条件持续长期工作。
a. 海拔不超过1000m;b. 使用环境温度为:-5℃~+40℃;c. 空气相对湿度不超过95%(+25℃时)d. 在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;e. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的环境;f. 无足以腐蚀金属和破坏绝缘的气体和蒸汽环境中;g. 无滴水的地方。
h. 安装类别:Ⅲ类。
i. 污染等级:3级。
3、产品执行标准GB8286-2005 《矿用隔爆型移动变电站》4、产品分类4.1 型式矿用隔爆型移动变电站为矿用隔爆型“Exd Ⅰ”,安全标志“MA ”。
4.2 型号及含义:KB S G ZY –二、主要技术指标及参数1、额定容量移动变电站的额定容量是指干式变压器的额定容量,它以第一章第2条规定的使用条件为准,取额定电压、额定电流和相系数3的乘积来表示。
额定容量为200、315、400、500、630、800、1000、1250、1600、2000、2500、3150kV A .2、额定电压移动变电站的额定电压为:一次电压6000V 、10000V ;二次电压400(380)、693(660)、1200(1140)、3450(3300)V 。
注:括号中的电压为低压馈电开关或低压保护箱相应的额定电压。
3、绝缘水平运行在海拔不超过1000m 处的干式变压器,其绝缘水平按表1 的规定。
干式矿用隔爆型三相 一次侧额定电压 kV 额定容量kV A组合移动式注:a、干式变压器在海拔1000m~3000m之间的地区运行,但在海拔不超过1000m的试验,则其额定短时工频耐受电压值以表1 为基础,超过1000m的高度以每500m为一级增加6.25%。
变压器使用说明书

变压器使用说明书1. 概述1.1 产品性能和适用范围: KBSGZY系列矿用隔爆型移动变电站采用高品质的美国杜邦NOMEX®绝缘材料包封技术。
高、低压线圈经VPI特殊真空压力浸渍H级无溶剂漆,再经高温烘焙固化,保证了线圈的电气绝缘强度和机械强度。
铁心采用优质高导磁冷扎硅钢片,45℃全斜接缝、无冲孔,极大的提高了整个变压器的性能。
本系列产品适用于有甲烷混合气体和煤尘,且有爆炸危险的矿井中,将一次电压6kV、10kV电源转换成400(380)V、693(660)V、1200(1140)V、3450(3300)V煤矿井下所需的低压电源,专供井下电力输送和做综合机械化采煤电源之用。
1.2 使用条件:a) 海拔不超过1000m;b) 环境温度:最高气温40℃,最热月平均温度30℃,最高年平均温度20℃,最低气温-5℃;c) 空气相对湿度:不大于95﹪(﹢25℃时);d) 在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;e) 无强烈颠簸、震动和与垂直面的斜度不超过15°的环境;f) 无足以腐蚀金属和破坏绝缘的气体和蒸汽;g) 无滴水的场所;h) 电源电压的波形近似于正弦波;i) 三相电源电压近似对称。
1.3 执行标准:GB 8286—2005 矿用隔爆型移动变电站Q/DG 02—2007 矿用隔爆型移动变电站1.4 型号含义1.4.1 防爆类型:矿用隔爆型1.4.2 防爆标志:ExdⅠ2. 技术数据2.1 移动变电站由矿用隔爆型干式变压器(以下简称干式变压器)、移动变电站用高压真空开关(以下简称高压真空开关)和移动变电站用低压保护箱(以下简称低压保护箱)组成。
2.2 移动变电站额定性能参数见表1(第3、4页)。
2.3 移动变电站用高压真空开关、干式变压器、低压保护箱配置见表2(第5、6页)。
2.4 移动变电站用高压负荷开关、干式变压器、低压馈电开关配置见表3(第7页)。
2.5 移动变电站温升限值2.5.1 运行在海拔和环境温度符合用途和适合范围规定的条件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2.1.3.2 高压分接电压调整 当需要改变高压输入分接电压时,在确认变压器不带电的状态下,打开 箱体上的高压分接线盒盖,按表2改变高压分接板上的连接片位置。出 厂时连接片一律在X2—Y2—Z2,即额定输入电压6 000V或10 000V档上。 高压分接线盒的位置在外形图中标注。
恒源煤电机械总厂综机修配二分厂
1.8 额定电压 1.8.1 移动变电站和干式变压器高压电压
高压侧额定电压有6 000V和10 000V,分接电压均为±5%。 高压侧额定电压 6 000V,分接电压+5%时6 300V,-5%时5 700V; 高压侧额定电压 10 000V,分接电压+5%时10 500V,-5%时9 500V。 1.8.2 低压电压 低压电压与对应容量按表1。
恒源煤电机械总厂综机修配二分厂
1.6 型号及含义 1.6.1 矿用隔爆型移动变电站型号及含义
1.6.2 矿用隔爆型干式变压器型号及含义
恒源煤电机械总厂综机修配二分厂
1.7 额定容量 移动变电站的额定容量,是指移动变电站用干式变压器的额定容量。额 定容量为 50、80、100、125、160、200、250、315、400、500、630、 800、1 000、1 250、1 600、2 000、2 500、3 150、4 000 kVA。
恒源煤电机械总厂综机修配二分厂
1.3 产品执行标准 GB 8286—1996 矿用隔爆型移动变电站 GB 8286—2005 矿用隔爆型移动变电站
Q/0TH.500.004—2004 矿用隔爆型移动变电站 1.4 防爆型式和防爆标志
防爆型式:矿用隔爆型 防爆标志:ExdⅠ 1.5 煤矿安全标志和质量安全标志 所有产品已获得煤矿产品安全标志证和质量安全生产许可证,安标证标 志为“MA”,质量安全标志为“QS质量安全”。
恒源煤电机械总厂综机修配二分厂
矿用隔爆型移动变电站(矿用隔爆型干式变压器)课件
内容提要 本节主要阐述KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用 隔爆型干式变压器的使用范围、主要用途、使用条件、主要结构、工作原 理、拆、运安装调整、使用操作、维护保养等等。
恒源煤电机械总厂综机修配二分厂
一、概述
恒源煤
2.2.1. • 组成移动变电站的高压开关、干式变压器和低压开关分别用螺栓连接成
一体,高压电源经高压电缆连接器或高压开关的引入装置,引入到高压 开关;低压电源经由电缆引入装置输出,可以与1 140V, 120mm2及以下 矿用电缆配合。 • 高压开关与变压器连接法兰尺寸,低压开关与变压器连接法兰尺寸示于 图1、图2。
1.1 本课件适用于KBSGZY系列矿用隔爆型移动变电站和KBSG系列矿用隔爆型干 式变压器。
1.2 矿用隔爆型移动变电站(以下简称移动变电站),是一种煤矿井下供、变电设 备,由移动变电站用干式变压器、高压负荷开关(或高压真空开关)、低压馈 电开关(或低压保护箱)和高压电缆连接器(视高压开关实际结构)等四个部 分组合而成的移动式成套装置。 矿用隔爆型干式变压器是具有隔爆外壳,不配高低压开关而独立使用的隔爆型 干式变压器。
恒源煤电机械总厂综机修配二分厂
2.1.2.4.2 由高压真空开关、变压器、低压电源保护箱组成的矿用隔爆 型移动变电站电气原理图见图4。
恒源煤电机械总厂综机修配二分厂
2.1.3 移动变电站用干式变压器 2.1.3.1 移动变电站用干式变压器器身
变压器器身由铁心、线圈和高低压引线组成。变压器铁心采用冷轧晶粒 取向硅钢片,导磁性能好,采用45°全斜多级接缝叠片方式。铁心采用 无穿心,拉带夹紧结构,有效降低空载损耗、空载电流及铁心噪声。 绕组线采用H级绝缘导线,聚酯亚胺、聚酰酰亚胺复合漆包线或Nomex绝 缘纸包线,个别规格采用B级双玻璃丝包线。线圈层间绝缘采用聚酰亚胺 薄膜,线圈用H级绝缘漆真空浸渍处理,耐热、耐潮性能好。
恒源煤电机械总厂综机修配二分厂
1.9 产品正常使用条件 移动变电站和干式变压器在下列条件下保证长期工作。
a.海拔不超过 1 000m; b.环境温度:
最高气温 40℃ 最高日平均温度 30℃ 最高年平均温度 20℃ 最低气温 -5℃ c.空气相对湿度不超过 95%(25℃时); d.在有甲烷混合气体和煤尘,且有爆炸危险的矿井中; e.无强烈颠簸、振动和垂直面的倾斜角度不超过15°的环境; f.无足以腐蚀金属和破坏绝缘的气体和蒸汽; j.无滴水的地方; h.电源电压的波形近似于正弦波; i.三相电压近似对称。
恒源煤电机械总厂综机修配二分厂
2.1.2 高压开关和低压开关 高压开关有高压负荷开关和高压真空开关两种;高压负荷开关与低压馈 电开关配套使用;而高压真空开关与低压电源保护箱配套使用。高压真 空开关、低压馈电开关和低压电源保护箱具有漏电、过载、短路、断相、 过电压和失压等保护功能,详见相应的开关说明书。
恒源煤电机械总厂综机修配二分厂
2.1.3.3 低压输出电压变换 额定容量为 50~200kVA移动变电站,具有693(660)V与400(380) V可变换的输出,315~1 000 kVA移动变电站,具有1 200(1 140)V与 693(660)V可变换的输出,可以用改变低压侧联结组的方法变换输出 电压,具体变换范围按表3、表4、表5、表6干式变压器技术参数。 在确认变压器不带电状态下,打开变压器低压侧手孔盖或低压箱盖,将 低压接线板上的连接片按图6示意图联结,即可得到相应的输出电压。 低压分接线盒位置在外形图中标注。
2.1.2.1 高压负荷开关使用操作手柄进行手动合闸或分闸。与其配套的低压 馈电开关上设有复位、自检、试验、电合、手分等按钮和电压表、电流 表、电阻表及指示器件。
2.1.2.2 高压真空开关具有隔离开关和真空断路器,真空断路器同时具有电 动合闸和手动合闸,面板上有复位、自检、试验、分闸、合闸等按钮和 液晶显示板。与其配套的低压保护箱内部不设断路器,但有复位、自检、 试验等按钮和液晶显示板,将低压运行状态反馈到高压开关上实现保护。
恒源煤电机械总厂综机修配二分厂
2.1.2.3 移动变电站的高、低压开关之间设有电气连锁。高压开关大盖与高 压开关箱体之间有电气连锁;低压开关箱与大盖之间有机械连锁,以保证高
压开关和低压开关箱盖未盖严时不能进行分合闸操作。 2.1.2.4 移动变电站电气原理图
2.1.2.4.1 由高压负荷开关、变压器、低压馈电开关组成的矿用隔爆型移动变 电站电气原理图见图3。
