实验5 程控交换状态设置实验
程控交换机实验实训报告

#### 一、引言随着通信技术的飞速发展,程控交换机作为现代通信系统的重要组成部分,其应用范围越来越广泛。
为了提高学生的实践操作能力,培养适应现代通信技术发展的专业人才,我们进行了程控交换机的实验实训。
本报告将对实训过程、实验内容、实训成果及心得体会进行详细阐述。
#### 二、实训目的1. 熟悉程控交换机的硬件结构和工作原理。
2. 掌握程控交换机的配置、调试和维护方法。
3. 培养学生的实际操作能力和团队协作精神。
#### 三、实训内容1. 程控交换机硬件结构通过实验,我们了解了程控交换机的硬件组成,包括交换网络、控制单元、用户接口和电源等。
同时,我们还学习了各部分的功能和作用。
2. 程控交换机软件配置在软件配置方面,我们学习了如何通过维护终端对程控交换机进行配置。
主要内容包括:- 交换网络配置:包括交换模块、交叉模块和接口模块的配置。
- 用户接口配置:包括用户线、中继线和网关的配置。
- 控制单元配置:包括控制模块、处理器和存储器的配置。
3. 程控交换机调试与维护在调试与维护方面,我们学习了如何对程控交换机进行故障排查、性能优化和升级。
主要内容包括:- 故障排查:通过分析故障现象,定位故障原因,并采取相应措施进行修复。
- 性能优化:根据业务需求,调整交换网络和用户接口的参数,提高交换机的性能。
- 系统升级:定期对程控交换机进行系统升级,以保证系统的稳定性和安全性。
#### 四、实训成果通过本次实训,我们取得了以下成果:1. 掌握了程控交换机的硬件结构和工作原理。
2. 熟练掌握了程控交换机的配置、调试和维护方法。
3. 提高了实际操作能力和团队协作精神。
#### 五、实训心得体会1. 理论与实践相结合本次实训使我们将课堂上所学的理论知识与实际操作相结合,加深了对程控交换机的理解。
2. 注重细节,严谨认真在实训过程中,我们学会了注重细节,严谨认真地进行操作,以确保实验结果的准确性。
3. 团队协作,共同进步实训过程中,我们学会了相互配合,共同完成实验任务,培养了团队协作精神。
程控交换实验

实验一.正常呼叫实验这是一个完整的实验,执行这个实验,可以完成所有的正常呼叫,这个实验是上述实验的综合。
试验方法1。
硬件连接:将用户话机接于模拟用户线接口端子,并使话机处于挂机状态2。
试验方法:按“实验程序”按钮,弹出“正常呼叫实验程序”窗口,内含本实验的程序Nor_Call.C,阅读程序。
按实验”按钮并按照提示,进行摘机、拨号和摘机应答操作,检查呼叫进行情况。
实验二摘挂机检测实验一:实验说明摘挂机检测实现对用户的摘挂机识别,识别后把摘挂机事件写到“摘挂机队列”中,交基本级处理。
用户拿起送受话器表示要进行呼叫,反映到用户线上是用户回路状态的改变,即回路由切断变为闭合;而通话中的用户话终挂机,将使用户回路状态由闭合变为切断。
上述状态改变在用户电路的监视点上反映出来。
因为用户回路状态只有两个,故正好可以用一位二进制数的两个逻辑值表示,一般用"0"表示切断,"1"表示闭合。
无论是摘机还是挂机,处理机应及时发现,但也无必要连续进行监视,只要定期地进行周期性监视就可以了。
为此每隔一定时间(一般为100ms)从用户电路的监视点读取一次用户回路状态,通过对读数进行运算来识别用户的摘机和挂机。
仅仅读取反映用户回路当前状态的信息,并不能判断用户是否摘机呼出,因为当前的摘机可能是刚刚摘机呼出,也可能是早已摘机呼出。
因此还必须根据上次扫描时读取的状态来判别,只有当前次读取的用户回路为断开状态,而本次读取的用户回路是闭合状态,即由"断开"变为"闭合"时,才判断为摘机呼出。
为此必须要有两个存储区:一个用来存储本次的扫描结果SCN,另一个则用来存放前一次的扫描结果LM。
处理机执行"与"运算judgeword = SCN ∧~LM用判断字judgeword来识别用户是否摘机呼出。
如运算结果是1,表示用户摘机呼出,因为只有当SCN 为1,~LM 也为1时,结果才是1。
程控交换实验

程控交换实验
程控交换是指通信网络中的交换机通过计算机程序进行控制的交换方式。
为了更好地了解和掌握程控交换技术,可以进行如下实验:
实验目的:了解程控交换原理和功能,掌握程控交换机的基本操作方法。
实验器材:
1. 两部程控交换机
2. 一部计算机
3. 一部电话机
4. 两组电话线
实验步骤:
1. 连接两部程控交换机,形成网络。
2. 通过计算机对其中一台交换机进行程序设置,设置交换机的各项参数(如电话号码、电话费率、限额等)。
3. 将电话机分别连接到两部交换机上。
4. 在一台交换机上用电话机拨打另一台交换机上的电话号码,观察电话机以及交换机的反应情况。
5. 利用计算机的程序设置来限制一部电话机的使用(如限制通话时间、限制通话费用等),然后再进行电话通话测试。
实验结果分析:
在实验中,当一部电话机拨打另一部电话机时,程控交换机会根据设置的电话号码等参数对通话进行控制,例如判断通话费用、限制通话时间,并将电话信号正确转发给对方电话机。
当一部电话机的使用被限制时,程控交换机会根据预先设置的限制条件对通话进行限制,例如在规定的时间内自动挂断通话等。
通过以上实验可以清楚地了解和掌握程控交换原理和功能。
程控交换实验报告

程控交换机课程设计班级:0820272学号:姓名:日期:2011.11.14 一、实验目的1、了解程控交换机的硬件结构。
2、掌握程控交换机的硬件配置步骤3、理解程控交换机硬件结构中各部分单板的作用。
二、实验器材1、程控交换机。
2、实验用维护终端。
三、实验步骤1、在桌面上双击“”图标,进入以下界面2、输入实际的服务器地址,单击【确定】,进入以下界面3、双击【程控:cc08】进入以下界面,4、点击“业务操作终端”-》“CC08交换机业务维护”,弹出登陆窗口:用户名:cc08,密码:cc08,局名选LOCAL (IP地址:127.0.0.1)点击“确定”5、在维护输出窗口会显示登陆成功的相关信息,并自动执行几条系统查询命令:6、点击“系统”-》“执行批命令”,或者手动设置数据参数8、再将已经调试好的命令文件脚本“SM模块硬件配置”,在“系统”-》“执行批命令”,或按CTRL+R,点击“打开”(如无事先编写好的脚本可手动设置数据参数)。
系统会自动执行并在【维护输出】窗口同样会显示执行结果:9、在e-bridge系统中点击“开始程控实验”-》“申请加载数据”-》“确定”,屏幕上方会显示当前占用服务器席位的客户端,你申请席位的客户端排在第几位,剩余多长时间。
10、当申请到服务器席位时,点击“确认”,系统自动将本客户端的数据库中的数据传到服务器中:11、服务器会自动进行数据格式转换,并加载到交换机中:12、点击“业务操作终端”-》“交换机业务维护”,出现登陆窗口:用户名:cc08,密码:cc08,局名:SERVER (IP地址:129.9.0.10)点击“确定”登陆到BAM服务器13、点击“维护”-》“配置”-》“硬件配置状态面板”-》“选择模块”可看到交换机1号SM模块的单板运行状态:附件:硬件数据配置参考1、LOF:;//进入脱机状态2、SET FMT: STS=OFF; //设置格式转换的状态。
STS=OFF:状态=关3、SET CWSON: SWT=OFF; // 关闭性能统计开关MOD SFP: ID=P59, V AL="1",CONFIRM=Y; //修改软件参数:ID=P59(BAM模块号),值=1.MOD SFP: ID=P64, V AL="0",CONFIRM=Y; //修改软件参数:ID=P64(模块局标志),值=1.4、SET OFI: LOT=CMPX, NN=TRUE, SN1=NA T, SN2=NA T, SN3=NA T, SN4=NA T, NNC="AAAAAA", NNS=SP24, SCCP=NONE, TADT=0, LAC=K'0730, _CN_20=0,LNC=K'86;//设置本局信息:本局类型=长市农合一,国际网有效=FALSE,国际备用有效=FALSE,国内网有效=TRUE,国内备用有效=FALSE,网标识1-4=国内,国内编码="AAAAAA,国内网结构=SP24,STP功能标志=FALSE,本地区号=0730,本地运营商标识=0为中国电信,本国代码=86。
程控交换实验报告

程控交换原理及实验箱简介1、程控交换原理介绍交换技术经历了人工交换、电路交换、X.25的分组交换、帧中继、信元中继、IP交换的发展历程。
任何交换系统在呼叫处理方面均有五项基本要求:◆能随时发现呼叫的到来;◆能接收并保存主叫发送的被叫号码;◆能检测被叫的忙闲以及是否存在空闲通路;◆能向空闲被叫用户振铃,在被叫应答时与主叫建立通话电路◆能随时发现任何一方用户的挂机;交换系统的基本功能:连接、信令与终端接口、控制。
连接功能就是提供一条通路,空分的连接由半电子的金属接点和全电子的电子接点构成,时分连接由时分复用方式完成。
时分复用方式有脉幅调制(PAM)、增量调制(ΔM)和脉冲编码调制(PCM)3种方式。
目前采用PCM方式的数字交换网络得到广泛的应用。
交换网络除了提供用户间的连接通路外,还应提供必要的传送信号的通路,如信号音的发送、控制接续的信号的接收等。
信令与终端接口功能包括监视(呼出监视、应答与接收监视)、号码(脉冲接收、双音多频信号接收)、信号音(拨号音、铃流、回铃音、忙音等)。
数字程控的终端接口除了信令配合的功能外,还有编译码或码型转换等功能控制功能分低层控制(对连接和信令的控制,处理器发指令由硬件完成)和高层控制(呼叫控制,如号码分析、选空闲通路等)。
2、程控交换实现技术介绍程控交换机的实现在硬件上可分成用户接口模块、PCM的编解码模块、交换网络模块(空分交换模块或时分交换模块)、中央控制模块、通信模块。
软件上分操作系统和应用程序,应用程序可分成呼叫处理、维护处理、管理三部分。
空分交换模块由交叉点矩阵和控制存储器构成,中央处理器通过控制存储器的地址变化来打通不同的电子开关。
时分交换模块的实现可以用顺序写入、控制读出的方式,也可采用控制写入、顺序读出的方式来实现时隙的交换。
也可采用TST或STS的时分交换网络。
3、JH5003交换实验箱模块及功能介绍实验箱由话机(4只)、模拟用户电路(4块)、数字用户电路(4块)、交换网络、交换控制单元、信号音产生单元、时钟信号与人工话务台单元、通信单元、局间通话、外线、信号音检测、DTMF解码、直流输出、A/D采样、显示模块和键盘模块(PC版中显示和键盘由PC机完成)构成。

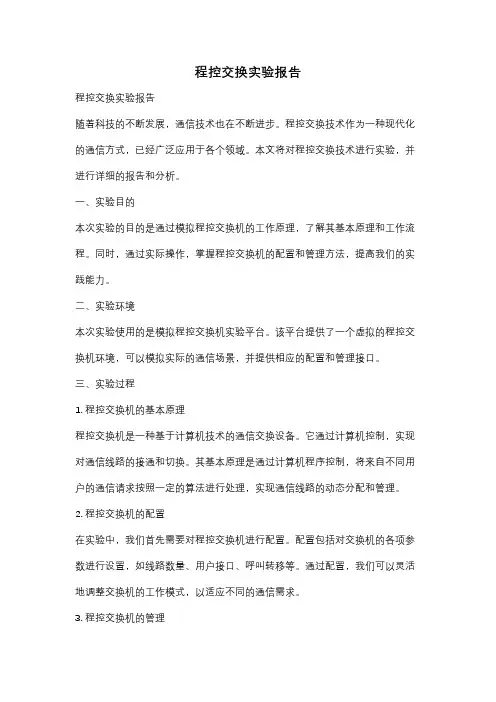

程控交换实验报告

程控交换实验报告程控交换实验报告随着科技的不断发展,通信技术也在不断进步。
程控交换技术作为一种现代化的通信方式,已经广泛应用于各个领域。
本文将对程控交换技术进行实验,并进行详细的报告和分析。
一、实验目的本次实验的目的是通过模拟程控交换机的工作原理,了解其基本原理和工作流程。
同时,通过实际操作,掌握程控交换机的配置和管理方法,提高我们的实践能力。
二、实验环境本次实验使用的是模拟程控交换机实验平台。
该平台提供了一个虚拟的程控交换机环境,可以模拟实际的通信场景,并提供相应的配置和管理接口。
三、实验过程1. 程控交换机的基本原理程控交换机是一种基于计算机技术的通信交换设备。
它通过计算机控制,实现对通信线路的接通和切换。
其基本原理是通过计算机程序控制,将来自不同用户的通信请求按照一定的算法进行处理,实现通信线路的动态分配和管理。
2. 程控交换机的配置在实验中,我们首先需要对程控交换机进行配置。
配置包括对交换机的各项参数进行设置,如线路数量、用户接口、呼叫转移等。
通过配置,我们可以灵活地调整交换机的工作模式,以适应不同的通信需求。
3. 程控交换机的管理除了配置,我们还需要对程控交换机进行管理。
管理包括对交换机的运行状态进行监控,如线路利用率、呼叫成功率等。
通过管理,我们可以及时发现和解决交换机运行中的问题,提高通信的质量和效率。
四、实验结果通过实验,我们成功地配置和管理了程控交换机,并进行了一系列的通信测试。
在测试中,我们模拟了多个用户之间的通信场景,并观察了交换机的工作情况。
实验结果显示,程控交换机能够有效地实现通信线路的接通和切换。
无论是语音通信还是数据传输,交换机都能够稳定地工作,并保证通信的质量。
同时,通过对交换机的管理,我们可以及时发现和解决问题。
在测试过程中,我们发现了一些线路异常和呼叫失败的情况,通过调整配置和重新管理,成功地解决了这些问题。
五、实验总结通过本次实验,我们深入了解了程控交换技术的原理和应用。
程控交换技术实验指导书05

程控交换技术实验指导书李婷李春杰大连民族学院机电信息工程学院2009年7月10日实验要求1. 每位学生必须按规定完成实验课,因故不能参加实验者,应课前向指导教师请假(必须经有关领导批准)。
对所缺实验要在期末考试规定时间内补齐,缺实验者不得参加期末考试。
2. 每次实验课前,必须作到预习,弄清实验题目、目的、内容、步骤和操作过程,及需记录的参数等,认真做好预习报告。
在实验前,指导教师要检查预习结果并接受进行提问。
对不写预习报告,又回答不出问题者,不准做实验。
3. 每次实验课前,学生须提前5分钟进入实验室,找好坐位,检查所需实验设备,做好实验前的准备工作。
4. 做实验前,了解设备的原理和正确使用方法。
在没有弄懂仪器设备的使用方法前,不得贸然使用,否则因使用不当造成仪器设备损坏的,根据大连民族学院《仪器设备损坏丢失处理暂行办法》规定进行处理。
5. 实验室内设备在实验过程中不准任意搬动和调换,非本次实验所用仪器设备,未经指导教师允许不得动用。
6. 要求每位学生在实验过程中,要具有严谨的学习态度、认真、踏实、一丝不苟的科学作风。
坚持每次实验都要亲自动手,不可“坐车”,实验小组内要轮流接线、操作和记录等工作,无特殊原因,中途不得退出实验,否则本次实验无效。
7. 实验中若接线、改接、拆线都必须在切断电源的情况下进行(包括安全电压),线路连接完毕再送电。
实验中,特别是设备刚投入运行时,要随时注意仪器设备的运行情况,如发现有超量程、过热、异味、冒烟、火花等,应立即断电,并请指导老师检查、处理。
8. 实验过程中,如出现事故,就马上拉开电源开关,然后找指导教师和实验技术人员,如实反映事故情况,并分析原因和处理事故。
如有损坏仪表和设备时,应马上提出,按有关规定处理。
9. 每次实验结束,指导教师要对实验数据和结果进行,要经检查并签字,在教师确认正确无误后,学生方可拆线。
整理好实验台和周围卫生,填写实验登记簿后方可离开。
10. 实验课后,每位学生必须按实验指导书的要求,独立完成实验报告,不得抄袭。
程控交换技术实验报告

农林大学计算机与信息学院信息工程类实验报告课程名称:程控交换技术姓名:系:电子信息工程专业:电子信息工程年级:学号:指导教师:职称:2010 年 11 月 20 日实验项目列表农林大学计算机与信息学院信息工程类实验报告系:电子信息工程专业:电子信息工程年级::学号:实验课程:程控交换技术实验室号:__通信实验室实验设备号:实验时间:指导教师签字:成绩:实验一数字程控交换系统基本组成1、实验目的和要求目的:本次实验主要是让同学们通过对本实验系统的初步使用,对数字程控交换系统的基本构成和工作过程有一个总体而直观的认识。
在实验过程中,要注意理解数字程控交换系统的核心——交换网络的工作原理和工作过程,观察从用户摘机到链路拆除整个局呼叫过程中数字程控交换系统硬件和软件的基本动作。
2.实验原理或方案原理:一个数字程控交换系统通常由交换网络、接口子系统和控制子系统三个部分组成。
其中接口子系统的作用是将来自不同终端(如机,计算机等)或其他交换系统的各种传输信号转换成统一的数字程控交换系统部的工作信号,并按信号的性质分别将信令传送给控制系统,将消息传送给交换网络。
交换网络的任务是实现输入输出线上的信号的传递或接续。
控制系统则负责处理信令,按信令的要求控制交换网络完成接续,通过接口发送必要的信令,协调整个数字程控交换系统的工作以与配合协调整个电信网的运行等等。
各个模块之间的关系如图1-1所示:本实验系统通过X86和PENTIUM主板上的打印口与本实验系统相连,由并口通信控制部分产生系统所需的地址总线、数据总线和控制总线信号,从而实现对相应I/O口地址进行译码控制的功能。
控制模块通过对地址信号进行译码产生出控制具体电路动作所需要的片选信号。
上层控制程序还可通过对相应地址进行读写来输入或输出所选择I/O口地址所对应的硬件电路寄存器中的数据。
此外,控制系统还给每一部分配了一个时隙,以便用户电路接口在固定的时隙接入到PCM话音总线,或从PCM总线的固定时隙取出它所需要接收的话音信号编码。
程控交换、现代交换技术实验报告

实验一用户线接口及二/四变换原理实验一、实验目的1.了解用户线接口电路功能(BORST)的作用及其实现方法。
2.通过对MC33121电路的学习与实验,进一步加深对BORST功能的理解。
3.了解二/四变换电路的原理。
二、实验内容1.参考有关程控交换原理教材中的用户线接口电路等单节,对照该实验系统中的电路,了解其电路的组成与工作过程。
2.通过主叫、被叫的摘、挂机操作,了解B、R、S等功能的具体作用。
3.了解振铃插入、振铃解脱的工作原理。
4.了解二到四线转换器的工作原理。
三、实验原理用户电路也可称为用户接口电路。
任何交换机都具有用户线接口电路。
本实验中采用模拟用户线接口电路。
模拟用户线接口电路在实现的最大压力上是应能承受馈电,铃流和外界干扰等高压大电流的冲击,过去都采用晶体管、变压器、继电器等分立元件构成,。
在实际中,基于实现和应用上的考虑,通常将BORSHCT功能中过压保护由外接元器件完成,编码器是部分另单成一体,集成为编解码器(CODEC),其余功能由所谓集成模拟SLIC承接。
在程控交换机中,向用户馈电,向用户振铃等功能都是在绳路中实现,馈电电压一般是60V,用户馈电电流一般是20mA-30Ma,铃流是25Hz/90V左右,而在交换机中,由于交换网络处理的是数字信息,无法向用户馈电,振铃等,所以向用户馈电、振铃等任务就由用户线接口电路来承担完成,再加上其他一些要求,程控交换机中的用户线接口电路一般要具有B(馈电),R(振铃),S(监视),C(编码器),H(混合),T (测试),O(过压保护)七项功能。
实验电路方框图四、实验结果:(一)观察部分1.电压测量:(1)馈电电压:两表笔分别接在J2的两端口测得。
挂机时,上端口电压是-23.6V,下端口电压是-0.01V,两端口差值是23.5V;摘机时,上端口电压是-16.4V,下端口电压是-0.7V,两端口差值是15.7V。
(2)电池电压:即为U20的1脚电压值。
程控互换实验指导书

程控互换实验指导书通信1106目录第一章RZ8623系统模块实验 (5)实验1 互换系统组成与结构 (5)实验2程控互换状态设置 (10)实验3 信令信号的产生与观测 (13)实验4 双音多频(DTMF)接收与检测 (16)第二章信令互换与信息互换 (21)实验5 人工及信号互换实验 (21)实验6 空分互换的进程与分析 (24)实验7 时分互换网络大体原理 (30)实验8 数字时分复用与中继传输实验 (33)实验9 数字时分中继与编程 (37)第一章RZ8623系统模块实验实验1 互换系统组成与结构一、互换系统整体介绍图1-1是程控互换实验系统方框图,图1-2是程控互换实验系统结构图。
图1-1 交换系统方框图图1-2 R Z 8623程控交换实验系统结构图程控互换系统由14个电路模块组成,各模块的组成及要紧作用如下:1.模块1~4:模块1~4别离是机甲(一)、甲(二)、乙(一)、乙(二)的用户线接口电路和PCM 编译码电路。
具体表达如下:(1) PBL 38710用来实现二/四线变换,摘挂机检出,铃流驱动和用户话机接口等功能;(2) TP3067要紧实现PCM编译码功能;(3) MT8870(甲方或乙方的两个话机合用一片)用来接收双音多频信号,把检测到的被叫用户号码,送给记发器CPU以便操纵互换网络接通被叫用户话路。
2.模块5:模块5是中央处置器电路,要紧由U102(AT89C51)组成,完成键盘扫描和液晶显示、工作状态指示与显示、互换命令的转接和操纵接收学生的下载程序。
3.模块6:模块6是CPLD可编程模块(U101),它产生并输出以下信号:(1)500Hz持续方波(即拨号音信号)(2)忙音脉冲,即秒通、秒断的周期方波(3)回铃音脉冲,即1秒通、4秒断的周期方波(4)25Hz周期方波(振铃信号)(5)PCM编译码器的时钟信号电路,它提供四片TP3067所需的2048KHz及8KHz的时钟脉冲。
《程控交换原理》实验指导书

3 脚 FB :运放输出端,外接反馈电阻可调节输入放大器的增益。
2
4 脚 VREF:基准电压输出。 5、6 脚 IC:内部连接端,应接地。 7、8 脚 OSC1、OSC0 :振荡器输入、输出端,两端外接 3.579545MHz 晶体。 9 脚 Vcc:接正电源,通常接+5V。 10 脚 EN:数据输出允许端,若为高电平输入,即允许 D01~D04 输出,若为低电平输入,则 禁止 D01~D04 输出。 11、14 脚 D01~D04:数据输出,它是相应于 16 种 DTMF 信号(高,低单音组合)的 4 位二 进制并行码,为三态缓冲输出。 15 脚 CID:延迟控制输出,当一有效单音对被接收,CI 超过 VTSt,输出锁存器被更新,则 CID 为高电平,若 CI 低于 VTSt,则 CID 返至低电平。 16 脚 EC0:初始控制输出,若电路检测出一可识别的单音对,则此端即变为高电平,若无 输入信号或连续失真,则 EC0 返回低电平。 17 脚 CI\GT:控制输入,若此输入电压高于门限值 VTSt,则电路将接收 DTMF 单音对,并 锁存相应码字于输出,若输入电压低于 VTSt,则电路不接收新的单音对。 18 脚 VSS :接负电源,通常接地。 3.电路的工作原理 它完成典型 DTMF 接收器的主要功能:输入信号的高、低频组带通滤波、限幅、频率检测与确认、 译码、锁存与缓冲输出及振荡,监测等,具体说就是 DTMF 信号从芯片的输入端输入,经过输入运放 和拨号音抑制滤波器进行滤波后,分两路分别进入高、低频组滤波器以分离检测出高、低频组信号。 如果高、低频组信号同时被检测出来,便在 EC0 输出高电平作为有效检测 DTMF 信号的标志;如 果 DTMF 信号消失,则 EC0 即返至低电平,与此同时 EC0 通过外接 R 向 C 充电,得到 CI,GT。(通常此 两端相短接)积分波形,如图 5-4 所示,若经 tGTP 延时后,CI,GT。电压高于门限值 VTst 时,产生内 部标志,这样,该电路在出现 EC0 标志时,将证实后的两单音送往译码器,变成 4 比特码字并送到输 出锁存器,而 CI 标志出现时,则该码字送到三态输出端 D01——D04,另外 CI 信号经形成和延时,从 CID 端输出,提供一选通脉冲,表明该码字已被接收和输出已被更新,如若积分电压降到门限 VTst 以下,使 CID 也回到低电平。 图 5-4 是双音多频信号检测电路原理图。 图 5-5 是它的工作时序波形图。
程控交换实验报告

实验报告课程名称:程控交换实验实验项目:交换机硬件配置实验专业班级:姓名:学号:实验室号:实验组号:实验时间:批阅时间:指导教师:成绩:沈阳工业大学实验报告专业班级:学号:姓名:1.实验目的了解程控交换机的硬件结构,按照模块、机框、单板的顺序进行数据的配置。
2.实验内容组网情况:板位图说明本C&C08交换机为一独立模块,一共两个机柜,一个主控柜,一个用户柜。
有12个功能框。
框编号从0开始。
3. 实验方案(程序设计说明)使用进入软件操作界面,即进入程控交换实验.实验随着进行弹出许多图形显示窗口,并在命令窗中给出新的实验提示!请及时切换到命令窗,根据屏幕提示进行实验.4. 实验步骤或程序(经调试后正确的源程序)(主要步骤与程序代码等,请参见附件A)5.程序运行结果(主要运行结果,请参见附件A)6.出现的问题及解决方法对操作步骤有不清楚的地方,经过询问老师之后解决了。
附件A 沈阳工业大学实验报告(适用计算机程序设计类)专业班级:学号:姓名:实验步骤或程序:实验过程:1、进入Ebridge登陆操作平台,如图2、点击【确认】键进入EB界面模式,如图3、双击【综合通信试验平台】中的【程控CC08】,进入CC08实验模式,如图:4、单击【清空数据】,提示是否进行数据清空,单击【确定】,如图:5、数据清空完成后,点击【确定】,然后点击【业务操作终端】,出登陆窗口:用户名:cc08,密码:cc08,局名选LOCAL (IP地址:127.0.0.1),点击【确定】6、在维护输出窗口会显示登陆成功的相关信息,并自动执行几条系统查询命令:7、点击【系统】-》【执行批命令】,或按CTRL+R8、等结果显示处出现“数据格式转换完成”后,在e-bridge系统中点击【开始程控实验】,屏幕上方会显示当前占用服务器席位的客户端,你申请席位的客户端排在第几位,剩余多长时间。
然后单击【申请加载数据】-》【确定】,同时数据开始加载。
程控交换原理综合实验实验报告

实验二程控交换原理综合实验一、实验目的1.熟悉程控数字交换原理。
2.加深对交换过程的理解。
3.了解用户管理和话费管理。
4.了解程控交换软件控制。
二、实验原理图1是程控交换实验系统方框图,图2是程控交换实验系统布局图。
程控交换系统由9大电路模块组成,各模块的组成及主要作用如下:(1)用户一----用户四接口模块:分别是电话机用户一、用户二、用户三、用户四的用户线接口电路、DTMF采样及AD转换、FSK的DA转换、信号音的DA转换和PCM编译码电路。
(2)程控交换系统控制模块:该模块即为整个系统的控制中心,主板通过专用接口与系统控制板相连接。
完成DTMF 识别、FSK信号生成、各种信号音的产生、空分交换、时分交换、多级交换、数字中继、系统控制、计算机通信等所有控制、处理工作。
图1系统结构图图2 系统主板布局图(3)外线接口模块:外线接口模块完成本系统与电信局线路的对接功能,通过该模块可实现本系统内任意一用户都可呼叫电信网络任何一用户,同时,电信网络中的任何一用户也可呼叫本系统用户。
当有外线呼入时,系统查询预先设置的用户振铃,若该用户忙,则自动查询其他用户,若所有用户都忙,则通知外线无人接听。
(4)LCD显示模块:本液晶模块为240X128点大屏幕显示屏,用来显示当前系统状态以及所有人机接口的状态显示,如菜单,系统帮助,参数状态设置,DTMF波形等。
可调电阻R74为液晶对比度调节电阻,顺时针方向:对比度增加;逆时针方向:对比度降低。
(5)键盘模块:键盘为6键薄膜按键,完成人机接口的各种操作,如菜单选择,参数设置等。
(6)数字中继模块:数字中继接口为两台实验箱或实验箱与外部交换机的连接口,传输介质为双绞线。
通过数字中继接口即可实现两台实验箱8个用户的全双工电话通信。
其中U200为电平转换芯片。
(7)状态指示模块:状态指示模块共有6个发光二极管,分别指示:中继发送:D204,灯亮表示发送数据到中继口状态。
程控交换原理实验报告

实验一交换系统组成与结构一.实验目的1、了解交换系统的基本组成。
2、熟悉程控交换实验系统的连接,电话交换过程。
二.实验内容1、从总体上初步熟悉两部电话单机用空分交换方式进行通话。
2、初步建立程控交换实验系统及电话交换、中继接续通信的概念。
三.实验仪器:LT-CK-02E程控实验箱一台,电话机两部,数字示波器一台四、实验步骤1、打开交流电源开关,电源输入电路加电,电源发光指示二极管亮。
2、用数字万用表测量TP12、TP13、TP14、TP15、TP16的电压值;3、按一下薄膜输入开关“开始”键,进入显示菜单状态。
4、熟悉菜单的主要工作状态,分“人工交换”,“空分交换”,“数字时分交换”三种工作方式。
5、以“空分交换”方式为例,对“甲方一路”与“乙方一路”正常呼叫,熟悉信令程控交换与话音信号通信交换的全过程。
6、呼叫时,甲方一路电话号码初始值设置为:8700,甲方二路初始值设置为:8701。
乙方一路电话号码初始值设置为:8600,乙方二路初始值设置为:8601。
五.实验结论通过本次实验,初步了解了LT-CK-02E程控实验箱的使用方法,各个观测点的位置,以及电话交换过程,为下面的实验操作打下了初步的基础。
实验二信令信号的产生与观测一.实验目的1、了解常用的几种信令信号音和铃流发生器的电路组成和工作过程。
2、熟悉这些信号音和铃流信号的技术要求。
二.实验内容1、用万用表测量各测量点拨号音、忙音、回铃音及铃流控制信号的电压。
2、用示波器测量各测量点拨号音、忙音、回铃音及铃流控制信号的波形。
3、各测量点说明如下:TP05:回铃音信号TP06:铃流信号音信号TP10:拨号音信号TP11:忙音信号三.实验仪器:LT-CK-02E程控实验箱一台,电话机两部,数字示波器一台四.实验步骤1、将四部电话机水晶头连接到程控交换实验箱的电话机插座中,打开交流电源开关,任选一种实验项目进行实验。
2、在甲方第一话路接上用户单机,按照正常呼叫程序方式,测量各点波形。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
记发器和信令处理器(U101)同时也完成交换命令的转接任务,一方面将主、被叫号码等接续信息,在液晶屏上显示出来;另一方面将主被叫号码译成接续命令送往交换控制器U103。
本实验系统有多种交换方式:人工话务交换、空分交换、数字时分交换和与电信网络通信的市话接口等。数字时分交换又有三种不同的实现手段:1.时分交换专用芯片实现-时分MT8980;2.数字可编程逻辑技术实现-时分CPLD;3.数字信号处理技术实现-时分DSP。
三、实验步骤
1.在关电的情况下,确认发送增益跳线K301设置为1-2相连;实验箱上的交换网络接口上插“时分MT8980交换模块;
2.均打开实验箱右侧电源开关,电源指示灯亮,系统开始工作;
3.用USB线连接PC机与实验箱;
4.配置复用时隙,按复用确认;
5.用示波器观测4TP01确认配置是否成功;
6.配置交换时隙,按交换确认;
一、实验目的和意义
1.学习用七号信令测试仪表捕捉分析电话接续信令过程的方法;
2.通过分析各种情况的电话接续信令过程,进一步理解TUP信令单元的结构,理解在通话过程中信令所起的作用,以及信令被用来传递什么信息,更深入地掌握七号信令所支持的电话交换原理。
二、实验设备
程控交换设备一套,七号信令测试仪表一台。
三、实验内容说明
1.一般的TUP电话接续过程
为深入理解电话交换原理及TUP信令过程的含义,下面举一个两个用户通过两个交换局通话的例子。
上图所示,当主叫用户摘机时,摘机信令(或启呼信令)送到发端交换局;发端交换局立即向主叫用户送出拨号音;主叫用户听到拨号音后,开始拨号,送出拨号信令;
发端交换局根据被叫号码选择局向(路由)及中继线。如有路由可利用,发端交换局向终端局发送占用信令,然后把被叫用户号码送终端局;
配置界面如图所示,网络地址类型默认的设置的是STATIC,默认IP地址设置的是192.168.1.240,子网掩码为255.255.255.0,网关为192.168.1.1。设置时,选择所需设置的网卡,上图中所示服务器有两块网卡,分别为Ethernet 0、Ethernet1,默认使用的是Ethernet 0,Ethernet1可用于接外线网络。点击Ethernet 0打开设置链接。
选择“接口类型”为“Static”,IP地址和子网掩码如图设置或自行更改,但是需要注意IP地址和子网掩码类型匹配。
网络中配置的是在软交换系统网络地址,用户终端User Agent的鉴权地址,一个User Agent要想在软交换系统中能够被识别认可,需要通过系统服务器的鉴定。鉴定地址域AuthRealm设定为本服务器的IP地址,即192.168.1.240。
注意,向用户振铃、送回铃音、用户通话、送录音通知、拆线等是交换机的操作而不是信令,它们是由用户操作和信令控制着开始和结束,它们和信令有着时序的关系。
2.典型呼叫的信令程序
这里主要是信令传送程序的一些示例,以便让大家了解在呼叫建立和释放过程中,主要的电话信号信息的传送顺序。
首先,看两个用户之间的呼叫接续,这里介绍呼叫至空闲用户和呼叫遇用户忙等的接续。
1.复用配置是将各路电话的PCM配置到中继线上,可通过滚动条或直接输入时隙来设置,设置完后按复用配置确认即可将配置参数下载到实验箱,用示波器测4TP01可观测到实际的波形;
2.交换配置是将复用线上的PCM交换到不同用户的收,配置方法基本同上,配置完后按交换配置确认键即可实现交换;
时隙配置图见:
图16-1 两台实验箱实现中继通信接口框图
呼叫遇用户忙等的接续如图24-2所示:
图24-2 呼叫遇用户忙等的接续
如图24-2所示,发端局发IAI消息准备建立呼叫;而终端局发现被叫用户忙、无法接通被叫,则送STB(用户忙)、LOS(线路不工作)、SST(发送专用音信号)等消息通知接续失败;发端局发CLF清除局间中继电路,用RLG证实。
CLF--------------------------------------------
----------------------------------------------RLG
———————————————————————————————
信令过程说明:A交换机首先发出IAI发起呼叫,其中包括了被叫号码。B交换机确定被叫空闲后发出ACM地址全信号通知A方,此时B交换机通过A交换机对主叫用户送回铃音,B交换机向被叫用户振铃。被叫摘机后,B交换机发ANC计费应答信号通知A方,震铃和回铃停止,双方用户开始通话。通话结束后主叫用户先挂机,A交换机发出CLF前向释放信号通知B方,B方收到后拆线并发出RLG释放监护信号通知A交换机。
-------------------------------------------ACM
---------- A用户回铃,B用户振铃-------------------
-------------------------------------------ANC
---------- 用户通话 ----------------------------------
下面首先以管理员用户身份登录软交换实验平台web管理系统来介绍实验系统。
2.系统参数信息
①输入管理员用户的用户名和密码进入系统后,首先显示的是“系统”->“系统信息”软交换服务器的系统配置使用信息,包含系统资源CPU、内存、存储量等信息。
②在“系统”->“网络”菜单下,可以进行对系统的网络参数进行配置修改。
③在“系统”->“用户管理”菜单下,可以对系统的不同类型用户进行管理。
如上图所示,默认的用户组集有三种,分别是管理员、Operador、分机,分别代表了不同的用户权限使用集合,其中管理员使用权限最高,具有全部数据内容使用修改权限,包含系统网络、PBX等。Operador只有当前服务器一些业务的操作权限,分机用户只有自己当前分机信息的查看权限,上述的Operador和分机用户都要由管理员用户分配权限才可以使用。
以上是电话接续过程中最基本的信令过程,其中两个交换局之间的中继线路上所传输的局间信令就是TUP信令。
如果上图中的局间信令具体用TUP信令流程来描述的话,就是这样的:
————————————————————————————————
A交换机(发端局) B交换机(终端局)
IAI--------------------------------------------
呼叫至空闲用户的接续如图:
图24-1 呼叫至空闲用户的接续
如图24-1所示,IAI消息是发端局发的第一条消息,消息中已携带了完整的被叫用户号码和主叫用户线标识;当被叫用户空闲时回送ACM(地址全)消息并振铃;被叫应答后回送ANC(应答)消息开始通话;当被叫先挂机,回送CBK(挂机)消息;主叫发CLF(拆线)消息清除局间中继电路,最后用RLG(释放监护)消息来证实;如主叫先挂机,直接发CLF清除局间电路和用RLG消息证实。
二、实验设备
1.软交换服务器系统设备1台
2.现代交换平台实验箱1个
3.IP网络电话机1个
4.快速以太网交换机1台
5.SOHO集线器1个
6.网线若干
三、实验内容
本章介绍综合实验系统软交换系统的配置及管理方法。配置及管理均在系统的操作维护平台上完成,维护台提供WEB管理界面。
1.软交换系统登录
软交换系统 Web Control 用户登陆使用的是Apache 的Basic Authentication。
START(开始) 进入实验中信息交换方式的选择界面。按下时,即进入了主菜单。
UP(上移) 对菜单中的项目进行选择。按下时,可移动液晶的指示小箭头。
DOWN(下移) 作用同上UP键,但移动方向相反。
RETURN(返回)返回上一级菜单。
ENTER(确认) 对选中的项目进行确认,进入相应的选择。
交换方式设置的具体操作如下:
7.根椐你期望的交换,用电话机验证;
8.将2、3、4路电话的交换配置时隙设成复用线上同一个PCM时隙,如用户1的时隙,确认此时实验箱实现的功能;
四、实验报告
1.根据MT8980原理,简述复用配置与交换配置实现的方法;
2.说明实验步骤8实现的是什么功能及实现方法。
实验24 TUP电话呼叫信令流程分析实验
第一次打开管理页面,在浏览器中输入软交换服务器网络IP地址:http://192.168.1.240。登陆界面如图所示:
用户类型分为管理员用户和一般的分机用户以及Operador用户,这里主要介绍管理员用户和一般的分机用户。
管理员用户具有整个软交换服务器最高的管理权限,分机用户的创建、使用权限都是由管理员掌握控制。
实验16
一、实验目的
1.理解时分复用与时分交换的原理;
2.理解用MT8980进行时隙搬移原理。
二、实验内容
MT8980内部有两种类型的寄存器,我们通过控制接续寄存器能将不同输入码流的不同时隙输出到任一输出码流的时隙上,从而实现时分复用和时分交换。PC机控制的时分复用与时分交换实验是通过我们提供的PC机软件配置各项参数来实现的,该软件可作示教也可通过USB下载配置参数在实验箱上完成PC设置的实时通信功能。配置分复用配置与交换配置两部分:
终端交换局根据被叫号码,将呼叫连到被叫用户,向被叫用户发送振铃信号,并向主叫用户送回铃音;
当被叫用户摘机应答时,此应答信令送给终端交换局并将应答信令转发给发端交换局。双方开始通话;
通话完毕,若被叫用户先挂机,则一挂机信令由终端局发送发端局;发端交换局通知主叫用户挂机;如果主叫用户先挂机,则发端局立即拆线,并把一拆线信令送给送终端交换局,通知其拆线;终端交换局拆线后,回送一个拆线证实信令,于是一切设备复原。
三、实验内容
1.熟悉几种交换方式的的操作。
2.熟练掌握薄膜键盘上的六个键的功能,熟悉液晶上显示的菜单及其子菜单的意义。
