使用全站仪进行建筑物立面测量的技巧

使用全站仪进行建筑物立面测量的技巧

使用全站仪进行建筑物立面测量的技巧建筑物的立面是建筑师们用设计和创造力实现建筑美感的重要组成部分。

为了确保建筑物立面的准确度和精细程度,建筑师和测量人员常常使用全站仪进行测量工作。

全站仪是一种高精度的测量仪器,结合了全球定位系统(GPS)和电子测距仪的功能,能够提供三维测量数据。

本文将介绍使用全站仪进行建筑物立面测量的几个关键技巧。

首先,准备工作是确保测量顺利进行的关键步骤。

在开始测量之前,需要对全站仪进行校准。

校准过程包括水平校准和垂直校准。

水平校准是保证仪器的水平度,而垂直校准是确保测量垂直方向的准确性。

校准时需要使用平台和准确的水平仪来进行校准。

校准完成后,使用全站仪的内置软件进行参数设置和测量模式选择,并确保全站仪和计算机之间的连接正常。

其次,选择合适的测量方法是测量建筑物立面的关键。

常用的测量方法包括点测量法、线测量法和面测量法。

点测量法是通过在建筑物不同位置测量三维坐标点,并在计算机上进行连接,形成整体立面模型。

线测量法则是通过选择建筑物边缘的几何线条进行测量,也可以在计算机上连接形成立面模型。

面测量法是通过在不同位置测量建筑物立面的几何面,然后在计算机上处理数据生成立面模型。

在选择测量方法时,需要考虑到建筑物形状和结构的复杂性,以及要测量的精确度要求。

然后,进行实际测量时需要注意一些技巧。

首先,在选择测量位置时,应选择合适的站点,能够清晰地观测到建筑物的不同部分。

如果建筑物有遮挡物,需要调整仪器位置或使用反光板来增加观测的准确性。

其次,在测量过程中,应保持全站仪的稳定,并使用三脚架来支撑仪器。

同时,要避免外界干扰,如强烈阳光、强风等,以免影响测量的准确性。

最后,测量时需要注意观测角度和测量范围的准确性,避免出现错误的测量结果。

对于特殊形状的建筑物,可以使用辅助工具,如测距杆和爬架,来帮助定位和观测。

在测量完成后,需要对测量数据进行处理和分析。

全站仪通常可以输出三维坐标数据,可以使用各种建模软件进行数据处理和可视化呈现。

使用全站仪进行建筑物立面与断面测量的技巧

使用全站仪进行建筑物立面与断面测量的技巧

使用全站仪进行建筑物立面与断面测量的技巧在建筑工程中,我们经常需要测量建筑物的立面和断面,以便更好地了解其结构和尺寸。

而现代的测量仪器——全站仪,则为我们提供了更加精确和高效的测量手段。

本文将介绍使用全站仪进行建筑物立面与断面测量的技巧,帮助读者更好地掌握这一重要的建筑测量方法。

首先,我们需要了解全站仪的基本原理。

全站仪借助于精确的仪器和先进的测量技术,可以同时测量建筑物的垂直和水平角度,并通过测距仪测量出距离,从而实现对立面和断面的全面测量。

全站仪使用红外线进行测量,因此在使用时需要保持仪器与测量点的直线可见。

建筑物立面的测量是一个复杂而繁琐的过程,但是采用全站仪可以极大地简化操作。

首先,我们需要选择一系列测量点,这些点要能够完整地呈现建筑物的立面特征。

然后,将全站仪安装在适当位置,并保证其稳定。

通过调整全站仪的角度,使其能够完全扫描建筑物的立面。

在进行立面测量时,我们需要注意一些技巧。

首先,保持测量点与全站仪之间的直线可见非常重要。

如果在测量点之间有遮挡物,则需要移动仪器或者将遮挡物移除,以确保准确测量。

此外,使用反光板可以增加测量的精确度。

在每个测量点上放置反光板,并对准全站仪进行测量,这样可以更好地捕捉到红外线信号,提高测量的准确性。

与立面测量相比,断面测量通常更容易一些。

在进行建筑物断面测量时,我们只需将全站仪放置在建筑物两侧,并保持其水平。

根据需要,我们可以选择一条直线或者多条曲线进行测量,以获取不同位置的断面数据。

此外,可以通过调整全站仪的高度来控制断面测量的范围。

在使用全站仪进行建筑物立面与断面测量时,要注意合理安排测量点的布局。

通常情况下,我们可以选择在建筑物的四个角上设置基准点,然后再在中间位置设置更多的测量点。

这样一来,我们可以更好地掌握整个建筑物的形状和尺寸,减少因局部误差而带来的不准确性。

除了基本的测量技巧,全站仪的准确校正也是不可忽视的。

在开始正式测量之前,我们需要校正全站仪的各项参数,以确保测量结果的准确性。

基于全站仪的古建筑立面图测绘及数据处理

基于全站仪的古建筑立面图测绘及数据处理

基于全站仪的古建筑立面图测绘及数据处理摘要:随着社会经济的发展,城市的旧城改造已经不再只是大拆大建了,运用城市设计手法的旧城改造,通过有选择性地对城市环境的内部功能、建筑、空间、环境等进行必要的调整和改变,注重保护历史建筑与历史街区、留存城市文化、延续城市底蕴,达到引导城市发展、恢复城市活力、改善城市环境的目的。

关键词:全站仪;测绘;数据处理Abstract: with the development of social economy, the city is no longer just big reconstruction of demolishing old buildings, urban design techniques using urban renewal, through the selectively to the urban environment internal functions, building, space, environment and other necessary adjustment and change, pay attention to the protection of historical and architectural and historical blocks and capture the city culture, and extended city inside information to guide urban development, restore the urban energy, improve the urban environment purpose.Keywords: tachometer; Surveying and mapping; Data processing1.引言佛山名镇项目创造性地提出“神态、形态、生态、业态和生活状态的五态融合”,让古镇古城保护与开发既成为城市转型、产业升级的载体,更成为市民幸福生活的依托。

全站仪测绘建筑物立面图

全站仪测绘建筑物立面图

全站仪测绘建筑物立面图摘要:“一座建筑物是否美观,很大程度上决定于它在主要立面上的艺术处理,包括造型与装修是否优美。

在设计阶段中,立面图主要是用来研究这种艺术处理的。

在施工图中,它主要反映房屋的外貌和立面装修的做法。

在与房屋立面平行的投影面上所作房屋的正投影图,称为建筑立面图,简称立面图。

”关键词:建筑立面;测量;数据处理日前,测量建筑物立面图的主要技术方法是三维激光扫描技术,利用激光测距的原理,通过记录被测物体表面大量的密集的点的三维坐标、反射率和纹理等信息,可快速复建出被测目标的三维模型及线、面、体等各种图件数据。

但仪器价格高,后期数据处理需要专业培训,因此部分建筑物立面还需要通过传统方法进行测量。

1、立面测量的基本原理假定某建筑物如图1所示,点1~8位于正立面上,1和8沿铅垂线在高程为0(即H=0)的水平面上的投影为1′和8′,点p为建筑物上的某一点。

正立面附近已布设测量控制点s和T,其在测量坐标系x-y-h中的平面坐标x,y和高程h为已知。

假定以1~2~7~8所在的铅垂面作为投影面绘制立面图,投影面与高程为0的水平面的交线为1′~8′。

现建立以1′为坐标原点、以与投影面垂直的方向为A轴、以1′~8′方向为B轴、以11′的铅垂线方向为C轴的3维坐标系A~B~C,本文中称为“立面坐标系”。

若能确定1,8和P在立面坐标系的3维坐标,则可以在投影面上准确表示这三个点的投影位置,据此可以绘出对应的立面图,因此立面测量的关键是求特征点在立面坐标系中的3维坐标。

立面测量时若选定 S 为测站点,T 为后视点,照准 P点目标,则根据全站仪测量原理可得[3]:x P =x S +S SP • sinZ SP • cos(αST+βP)y P =y S +S SP • sinZ SP • sin(αST+βP)H P =H S +S SP • cosZ SP +i -v式中:x S ,y S 和 H S 为 S 点在测量坐标系中的平面坐标和高程,x P , y P 和 H P 为 P 点在测量坐标系中的平面坐标和高程;S SP 是 S 和 P 点间的斜距;Z SP 是 S 和 P 点间的天顶距;βP 是视线 SP 与后视方向 sT 间的水平角;i 是仪器高;v 是觇标高。

如何正确使用全站仪进行建筑物立面测绘

如何正确使用全站仪进行建筑物立面测绘

如何正确使用全站仪进行建筑物立面测绘建筑物立面测绘是建筑设计和施工过程中不可或缺的一环。

全站仪是一种先进的测量仪器,具有高精度、高效率、多功能等优点,能够满足现代建筑测绘的需求。

然而,全站仪的正确使用与操作对测量结果的准确性和可靠性起着至关重要的作用。

本文将介绍如何正确使用全站仪进行建筑物立面测绘,并通过实际操作进行详细说明。

首先,在使用全站仪进行建筑物立面测绘前,需要进行全站仪的设备校准和准备工作。

设备校准是确保测量结果的基础,可以通过水平仪、水平器等工具进行检验和调整。

另外,全站仪需要安装在稳固的三脚架上,以保证测量时的稳定性。

其次,建筑物立面测绘时需要选取合适的测量方式和测点布置。

根据建筑物的特点,可以选用逐点测量或网格测量的方式进行测绘。

逐点测量适用于总体结构简单、细节相对集中的建筑物,而网格测量适用于总体结构复杂、细节分散的建筑物。

在布置测点时,应考虑到建筑物的外部环境和周围障碍物,尽量避免遮挡和干扰。

接下来,进行建筑物立面测绘时需注意操作技巧和测量要点。

在使用全站仪测量时,应注意保持仪器的水平和垂直状态,避免操作不当导致误差。

同时,应选择稳定的参考点进行定位和校正,以提高测量的准确性。

在进行垂直测量时,需通过准星和坐标轴进行精确定位,避免出现测量误差。

此外,建筑物立面测绘需要注意数据记录和处理方法。

在记录测量数据时,应按照测点的顺序进行编号,并将测得的水平和垂直距离准确记录下来。

同时,可使用软件进行后期数据处理和绘图,以生成建筑物立面的平面图、立面图和三维模型等。

最后,全站仪的维护和保养也是保证测量结果准确可靠的重要环节。

在使用完毕后,应及时清理仪器的外部和内部,避免灰尘和杂物对仪器的影响。

同时,要定期检查和校准全站仪的各项参数,以确保其性能和精度符合要求。

总之,正确使用全站仪进行建筑物立面测绘是建筑设计和施工过程中必不可少的环节。

通过设备校准、选取合适的测量方式和测点布置、掌握操作技巧和测量要点、进行数据记录和处理,并定期进行维护和保养,可以保证测量结果的准确性和可靠性。

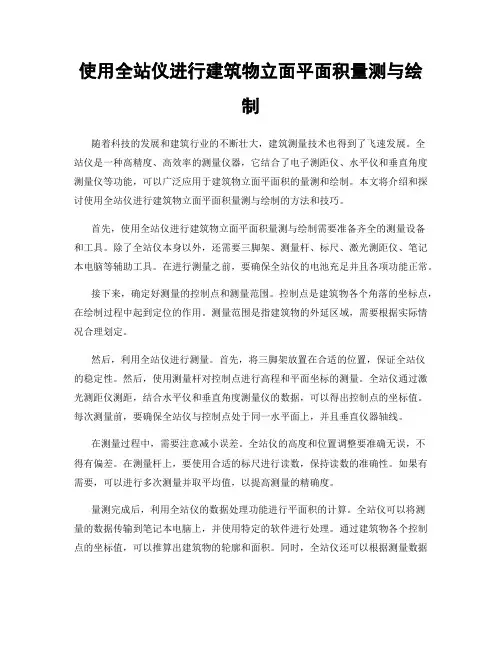

使用全站仪进行建筑物立面平面积量测与绘制

使用全站仪进行建筑物立面平面积量测与绘制

使用全站仪进行建筑物立面平面积量测与绘制随着科技的发展和建筑行业的不断壮大,建筑测量技术也得到了飞速发展。

全站仪是一种高精度、高效率的测量仪器,它结合了电子测距仪、水平仪和垂直角度测量仪等功能,可以广泛应用于建筑物立面平面积的量测和绘制。

本文将介绍和探讨使用全站仪进行建筑物立面平面积量测与绘制的方法和技巧。

首先,使用全站仪进行建筑物立面平面积量测与绘制需要准备齐全的测量设备和工具。

除了全站仪本身以外,还需要三脚架、测量杆、标尺、激光测距仪、笔记本电脑等辅助工具。

在进行测量之前,要确保全站仪的电池充足并且各项功能正常。

接下来,确定好测量的控制点和测量范围。

控制点是建筑物各个角落的坐标点,在绘制过程中起到定位的作用。

测量范围是指建筑物的外延区域,需要根据实际情况合理划定。

然后,利用全站仪进行测量。

首先,将三脚架放置在合适的位置,保证全站仪的稳定性。

然后,使用测量杆对控制点进行高程和平面坐标的测量。

全站仪通过激光测距仪测距,结合水平仪和垂直角度测量仪的数据,可以得出控制点的坐标值。

每次测量前,要确保全站仪与控制点处于同一水平面上,并且垂直仪器轴线。

在测量过程中,需要注意减小误差。

全站仪的高度和位置调整要准确无误,不得有偏差。

在测量杆上,要使用合适的标尺进行读数,保持读数的准确性。

如果有需要,可以进行多次测量并取平均值,以提高测量的精确度。

量测完成后,利用全站仪的数据处理功能进行平面积的计算。

全站仪可以将测量的数据传输到笔记本电脑上,并使用特定的软件进行处理。

通过建筑物各个控制点的坐标值,可以推算出建筑物的轮廓和面积。

同时,全站仪还可以根据测量数据生成建筑物的平面图和立面图。

这些图纸具有较高的精度和真实性,可以为建筑师和设计师提供有价值的参考。

在使用全站仪进行建筑物立面平面积量测与绘制的过程中,还需要注意一些问题。

首先,要确保所测量的控制点是准确可靠的,可以依据已有的建筑图纸进行核对。

其次,测量时要避免因为天候、环境等因素对测距造成干扰,尽量选择在天气晴朗、环境清洁的时候进行。

如何使用全站仪进行建筑物立面图的测绘

如何使用全站仪进行建筑物立面图的测绘

如何使用全站仪进行建筑物立面图的测绘引言:建筑物立面图是建筑设计和工程施工中必不可少的重要文件,能够准确反映建筑物外观、结构和尺寸等信息。

而现代测绘技术的进步为建筑物立面图的测绘提供了更加便捷和精确的工具,其中全站仪作为一种高精度的测量仪器,被广泛应用于建筑行业。

下面将详细介绍如何使用全站仪进行建筑物立面图的测绘。

一、选择适当的全站仪首先,在进行建筑物立面图的测绘之前,我们需要选择一款适合的全站仪。

现市面上有多种类型的全站仪,如电子全站仪、激光全站仪、高精度全站仪等。

我们需要根据具体需求和预算进行选择。

一般而言,高精度全站仪能够在测量精度上更胜一筹,但价格也相对较高。

因此,根据项目要求和经济可行性进行选择。

二、准备测绘工具和软件在使用全站仪进行建筑物立面图测绘之前,我们还需要准备一些其他的测绘工具和软件。

例如,三脚架、平板、测量尺、标尺、笔记本电脑等。

另外,还需要安装全站仪的控制软件以及建筑物立面图的绘制软件。

三、确定基准点和测量范围在开始测绘之前,我们需要确定建筑物的基准点和测量范围。

基准点是全站仪测量过程中的参考点,通过在建筑物周围设置几个固定点作为基准点,能够提高测量精度和准确性。

同时,确定好测量范围也有助于规划和安排测量工作的步骤和顺序。

四、设置全站仪和测量参数在进行具体的测量之前,我们需要将全站仪正确地设置并进行校准。

校准包括水平、垂直和距离等方面的校准,通过校准可以保证测量结果的准确性。

此外,还需要根据具体的测绘要求设置全站仪的测量参数,如测距方式、坐标系、测量精度等。

五、开始测量工作完成前面的准备工作后,我们可以开始实际的测量工作了。

首先,使用全站仪进行建筑物外墙的垂直测量。

通过选择好测量点,按照指示操作全站仪进行测量,记录测量结果。

接着,可以根据需要进行建筑物外墙的水平测量,同样按照指示操作全站仪进行测量并记录测量结果。

六、数据处理和绘图完成测量后,我们需要对测量数据进行处理和分析,以获取建筑物立面图所需的具体参数和信息。

基于全站仪的建筑物立面图测量

基于全站仪的建筑物立面图测量

基于全站仪的建筑物立面图测量[摘要]本文从建筑物立面图与平面图的关系,引出了立面图的测绘的数据采集、数据格式的转换,说明了建筑物立面图测绘的注意事项。

[关键词]全站仪建筑物立面图测量格式转换一个城市在建设和发展过程中,建设总是有先有后的,为了使得临街建筑物与现代发展中的街道景观协调起来,或者一些原有的建筑物根据需要进行改建或扩建,都需要对旧的建筑物的立面进行整治,以达到美化的效果作用,这都要求测绘建筑物的立面图。

建筑物立面图是以垂直面为投影面,与现代测绘有所区别,现代测绘是以平面为投影面,因此应进行格式转换方可利用现在的测绘软件。

1建筑物立面图的基础知识建筑物立面图是将建筑物不同的立面投影到铅直的、与立面平行的投影面上而得到的正投影图,称为建筑物立面图。

它主要表现建筑物的外貌形状,反映屋面、门窗、阳台、雨蓬、台阶等的形式和位置、建筑垂直方向各部分高度、建筑物的艺术造型和外部装饰等。

根据建筑形体的复杂程度,建筑物立面图的数量也有所不同。

一般分为正立面图、背立面图和侧立面图。

建筑物立面图测量应测量以下内容。

建筑物室外地面线及建筑物的勒脚、台阶、花台、门、窗、雨蓬、阳台、室外楼梯、墙、柱、外墙的预留孔洞、檐口、屋顶(女儿墙或隔热层)、雨水管、墙面分隔线或其它装饰构件等。

2建筑物立面图测绘建筑物立面图的数据采集方法一般有全站仪法、近景摄影法等,本文就全站仪法进行说明。

2.1立面图与平面图的关系建筑物立面图是建筑物在铅直面上的视图,它反映的是建筑物的长度和高度,建筑物平面图是建筑物在水平面上的视图,它反映了建筑物的长度和宽度。

从图一可以看出,一般测绘中以X、Y表示平面图的宽、长,高则以数字来表示。

而立面图则以H、Y表示高、长,宽则以侧立面图来表达。

因此采用一般的测绘方法是可以测绘建筑物立面图的。

2.2数据采集对于单个建筑物来说可以采用假设坐标来测绘,对于成片的街道等应先进行控制测量,然后逐幢进行测绘。

野外数据采集与正常的测绘一样,可以采用全站仪进行,但所使用的全站仪最好是免棱镜系列的,其垂直指标差在数据采集前应进行检查校正。

如何利用全站仪进行建筑物的立面测量

如何利用全站仪进行建筑物的立面测量

如何利用全站仪进行建筑物的立面测量全站仪是一种高精度测量仪器,广泛应用于建筑测量领域。

利用全站仪进行建筑物立面测量可以提高测量精度和效率,减少人力成本,本文将从使用全站仪的准备工作、测量技巧和数据处理等方面,探讨如何利用全站仪进行建筑物的立面测量。

一、准备工作在进行建筑物立面测量之前,需要进行一系列准备工作,以确保测量的准确性和有效性。

首先,需要确定测量的范围和目的,明确所需测量的建筑物立面的高度和宽度。

其次,需要检查全站仪的精度和校准情况,确保其正常工作。

同时,还需要准备好三角架、建筑物平面图和基点等测量辅助设备和资料。

二、测量技巧在进行建筑物立面测量时,需要注意以下几个关键点。

首先,需要选择适当的测量高度和位置,以确保全站仪在测量时不会受到任何障碍物的影响。

其次,需要保持测量环境的稳定,尽量避免强风、震动等因素对测量结果的影响。

此外,在使用全站仪进行测量时,需要使用水平仪仔细调整仪器的水平度,以确保测量的垂直度。

三、数据处理全站仪可以直接输出测量数据,但为了更好地处理和分析测量结果,需要进行数据处理。

首先,需要利用建筑物平面图和基点坐标等信息,将测量得到的数据进行配准和校正,以确保测量结果的准确性。

其次,可以使用相关软件对测量数据进行处理和分析,生成建筑物立面的数字模型和高程图等结果。

此外,还可以对测量数据进行统计和比较,以评估建筑物立面的形状和尺寸的变化情况。

四、应用价值利用全站仪进行建筑物立面测量可以带来很多应用价值。

首先,可以为建筑物的改建和维修提供参考依据,通过对建筑物立面的测量,可以了解其精确的尺寸和形状,为设计和施工提供准确的数据支持。

其次,可以用于建筑物的监测和评估。

通过定期测量建筑物的立面,可以及时检测到变形和裂缝等问题,并进行相应的治理和维护。

此外,在建筑物的保险和评估过程中,也需要对其立面进行测量,以确定其价值和保险金额。

总结起来,利用全站仪进行建筑物立面测量具有重要的意义和应用价值。

古建筑立面图测绘方法探索

古建筑立面图测绘方法探索

古建筑立面图测绘方法探索李砾砾;倪尧;张汛【摘要】随着经济和社会的发展,城市化进程不断加快。

在老城区改造中有不少具有标志性或纪念性的古建筑需要通过原地或者异地重建等手段再现,以增添城市景观。

而这些古建筑大多数设计资料都已丢失,只有对现存古建筑物进行精确测绘,才能最大限度地保持其原貌。

本文利用免棱镜全站仪对古建筑物进行无接触无损害测绘,以立面图的测绘为例介绍了全站仪数据采集及立面数据处理的步骤和方法。

该方法外业操作简单、灵活,并且精度可靠,能够满足各种地形条件下古建筑测绘的要求,具有一定的参考、实用价值。

%The development of economy and society accelerating the urbanization of city .In the old city reconstruction ,to increase the city landscape ,there are many landmark or memorial buildings need reproduction in situ or off‐site .Besides ,many of them most have been lost design data ,and only with accuratemapping ,can maximize maintain its original appearance .In this paper ,use Prism Total Station to surveying ancient Buildings without contacting and damaging ,and by elevation surveying as an example it introduces the data collection of total station and elevation data processing steps and methods .The method has simple operation ,flexible ,and reliable precision ,can meet the needs of ancient architecture mapping topographic conditions , requirements ,and have some reference value .【期刊名称】《现代测绘》【年(卷),期】2014(000)006【总页数】3页(P15-17)【关键词】免棱镜全站仪;古建筑测绘;立面图;坐标转换【作者】李砾砾;倪尧;张汛【作者单位】南通市测绘院有限公司,江苏南通226006;南通市测绘院有限公司,江苏南通226006;江苏省测绘工程院,江苏南京210013【正文语种】中文【中图分类】P2081 古建筑测绘方法比较选择古建筑测绘就是测绘古建筑物的形状、大小和空间位置,并在此基础上测绘相应的平面图、立面图、剖面图和大样图等。

使用全站仪进行建筑物立面测量的步骤与技巧

使用全站仪进行建筑物立面测量的步骤与技巧

使用全站仪进行建筑物立面测量的步骤与技巧全站仪是一种高精度的测量仪器,广泛应用于建筑、道路、桥梁等工程测量领域。

在建筑物立面测量中,全站仪的应用可以帮助工程师准确测量建筑物的高度、形状以及各种细节信息。

本文将介绍使用全站仪进行建筑物立面测量的步骤与技巧。

第一步是选择合适的测量站点。

在测量建筑物立面时,需要找到一个适合的站点,在该站点上可以清晰地看到建筑物的整个立面,并且与建筑物保持一定的距离。

选择站点时需要考虑遮挡物、地形和地面平整度等因素,以确保测量的准确性和可靠性。

第二步是设置全站仪。

使用全站仪前,需要进行一系列的设置工作。

首先是水平校准,即将全站仪调整到水平状态。

接着是设置参考点,可以选择建筑物墙面上的一个固定点或者在地面上设立一个固定点作为参考点。

最后是设置目标点,即建筑物立面上需要测量的几个关键点。

第三步是实施测量。

在全站仪设置完成后,可以开始测量工作。

首先,通过观测参考点,校准全站仪的位置和坐标。

然后,使用全站仪的望远镜对准目标点,观测目标点的坐标和角度。

在实际操作中,可以选择直接观测目标点的坐标,或者通过测量参考点和目标点之间的距离和角度来计算目标点的坐标。

第四步是数据处理和分析。

完成测量后,需要对采集到的数据进行处理和分析,得到建筑物立面的几何信息和其他相关参数。

这一步可以使用专业的测绘软件或者数据处理软件来完成,根据具体需求进行数据处理和分析。

在进行建筑物立面测量时,还需要注意一些技巧和注意事项。

首先是选择合适的观测时机。

白天和晴朗的天气条件下,建筑物的立面清晰可见,适合进行测量工作。

其次是要保持仪器的稳定性和准确性。

在进行观测时,要注意避免身体的晃动和仪器的晃动,以及外界环境对测量的干扰。

另外,在观测目标点时,可以选择多次观测,以增加数据的可靠性和准确性。

此外,还需要注意测量结果的精度和误差控制。

在进行建筑物立面测量时,可能会存在一些误差,如仪器误差、人为误差、环境误差等。

为了获得较高的精度,可以采用多次观测、数据平差和误差分析等方法,对测量结果进行修正和精确计算。

如何进行建筑物立面测绘

如何进行建筑物立面测绘

如何进行建筑物立面测绘建筑物立面测绘是一项重要的工作,它在建筑设计、城市规划和文化遗产保护等领域起着至关重要的作用。

在过去的几十年里,随着科技的不断进步,建筑物立面测绘技术也得到了极大的发展。

本文将探讨如何进行建筑物立面测绘,从测绘方法、工具和数据处理等方面进行介绍。

一、测绘方法建筑物立面测绘的方法有很多种,如全站仪测绘法、激光扫描测绘法、无人机测绘法等。

全站仪测绘法是传统的测绘方法之一,它通过测量建筑物上的一系列点来确定建筑物的形状和尺寸,适用于中小型建筑物。

激光扫描测绘法则通过激光扫描仪获取建筑物表面的点云数据,再通过计算机处理得到建筑物的立体模型,适用于大型建筑物和复杂形状的建筑。

无人机测绘法则利用无人机搭载的相机或激光扫描仪对建筑物进行航拍,再通过图像处理或点云处理获取建筑物的立体模型,适用于大规模建筑物和需要迅速测绘的情况。

二、测绘工具进行建筑物立面测绘需要使用一系列的工具,包括测量仪器、扫描仪、相机和计算机等。

全站仪是测绘中常用的仪器之一,它具有测量精度高、操作简单的特点,适用于一般建筑物的测绘工作。

激光扫描仪则是获取建筑物点云数据的主要设备,它可以高速获取大量的点云数据,具有高精度和高效率的特点。

相机是无人机测绘中使用的工具之一,通过航拍获取建筑物的照片,然后通过图像处理获取建筑物的立体模型。

计算机是处理数据和生成模型的工具,可以利用各种软件进行数据处理、模型重建和分析等。

三、数据处理建筑物立面测绘获取的数据通常是点云数据、图像数据或点云与图像的融合数据。

对于点云数据,可以利用点云处理软件进行点云配准、滤波和重建等处理,得到建筑物的立体模型。

对于图像数据,可以利用图像处理软件进行图像配准、拼接和重建等处理,得到建筑物的立体模型。

对于点云与图像的融合数据,可以利用融合算法将两种数据进行配准和融合,得到更精确的建筑物立体模型。

此外,还可以利用虚拟现实技术对建筑物立面进行可视化和交互式展示,以便更好地理解和分析建筑物的特点。

使用全站仪进行测量和数据处理的技巧

使用全站仪进行测量和数据处理的技巧

使用全站仪进行测量和数据处理的技巧引言全站仪是一种高精度的测量仪器,广泛应用于土木工程、建筑工程和矿山工程等领域。

它可以测量水平角、垂直角和斜距,通过将这些测量结果进行数据处理,可以得到各种工程设计和施工所需的准确数据。

但是,全站仪的操作并不简单,需要掌握一些技巧和方法。

本文将介绍使用全站仪进行测量和数据处理的一些技巧,希望对读者有所帮助。

测量前的准备工作在进行测量前,我们需要做一些准备工作,以确保测量的准确性和可靠性。

首先,要进行全站仪的检查和校准。

检查仪器有无损坏,如显示屏、键盘、测距仪、水平仪等,确保各部分功能正常;校准各个参数,如水平角误差、垂直角误差和距离误差等,以提高测量的精度。

其次,要选择适当的测量参考点和基准线。

参考点应选取在测量范围内且具有一定可重复性的点,基准线应尽可能平直、长且水平,以确保后续测量的准确性。

测量过程中的技巧在进行测量时,我们需要掌握一些技巧和方法,以确保测量结果的准确性和精度。

首先,要保持全站仪的稳定。

在测量过程中,要注意仪器的水平和垂直,避免因仪器不稳定而导致误差。

其次,要确保测量的环境条件良好。

如测量时避免强烈的日光直射、大风和降雨等天气条件,以免影响测量结果。

另外,使用全站仪进行测量时,要注意测量的方式和顺序。

一般采用连续测量的方式,先测水平角,再测垂直角和距离,以提高测量的效率和准确性。

数据处理的技巧和方法获取测量数据后,进行数据处理是非常重要的一步。

首先,要进行数据的校核和筛查。

校核数据是否存在异常值、重复值和缺失值,并进行必要的修正和补充。

其次,要进行数据的平滑和过滤。

使用合适的平滑算法,如滑动平均法和滤波法,去除不必要的噪音和干扰,提高数据的可靠性和准确性。

另外,要进行数据的统计和分析。

计算测量数据的平均值、标准差和极值等统计指标,分析数据之间的相关性和趋势,以得到更深入的认识和判断。

最后,要进行数据的可视化和报告。

将处理后的测量数据以图表、图像和报告的形式展示,以便更直观地反映测量结果和情况。

如何使用全站仪进行建筑物立面测量

如何使用全站仪进行建筑物立面测量

如何使用全站仪进行建筑物立面测量全站仪是一种高精度的测量仪器,常用于建筑行业中的立面测量。

它能够提供准确的数据和模型,帮助工程师和设计师更好地进行建筑物立面的设计和改造。

本文将介绍如何使用全站仪进行建筑物立面测量,包括前期准备、测量步骤和数据处理等方面。

一、前期准备在使用全站仪进行建筑物立面测量之前,我们需要进行一些准备工作。

首先,确定测量的范围和目标。

如果是整个建筑物的立面测量,需要确定测量的起点和终点,以及测量的高度范围。

其次,选择合适的全站仪。

根据测量的要求和精度要求,选择适合的仪器型号和规格。

最后,设置控制点。

在进行测量之前,需要设置一些控制点,作为后续测量的基准点。

二、测量步骤1. 设置全站仪将全站仪设置在测量起点,并进行水平校准。

校准步骤包括调节水平仪使其准确显示水平状态,然后使用调节器调整水平仪的气泡至中间位置。

2. 定位目标点根据测量目标,确定需要测量的各个点位,并在建筑物立面上标记。

然后,使用全站仪的望远镜对准目标点,并进行定位。

在定位过程中,可以使用全站仪的激光测量功能,尽可能减小测量误差。

3. 进行测量确定好目标点后,就可以进行测量了。

全站仪可以通过前后仰、左右旋转等功能,获取目标点的具体坐标和角度数据。

在进行测量时,需要确保全站仪稳定,避免因为仪器晃动而导致的数据误差。

4. 记录测量数据在进行测量的同时,及时记录测量数据。

可以使用纸质笔记本或者电子设备记录数据,包括目标点的坐标、角度和高程等信息。

同时,也可以进行照片或者视频录制,以便后期数据处理和分析。

三、数据处理在完成测量后,需要对所获取的数据进行处理和分析。

数据处理的目的是得到准确的立面图或者立体模型。

常用的数据处理方法包括:1. 数据导入:将测量数据导入计算机软件中,比如CAD或者三维建模软件等。

导入后,可以进行后续的数据编辑和处理。

2. 点位连接:将各个测量点位进行连接,形成闭合的曲线或者立面图。

在连接过程中,可以根据测量数据进行适当的调整和优化。

建筑物立面测绘的方法与数据处理

建筑物立面测绘的方法与数据处理

建筑物立面测绘的方法与数据处理在建筑设计和维护过程中,建筑物立面测绘是一个非常重要的环节。

通过对建筑物立面的测绘,可以了解建筑物的尺寸、形态、结构等信息,为后续的设计和施工提供参考。

然而,建筑物立面测绘和数据处理并不是一项简单的工作,需要借助于一些特定的方法和工具。

一、建筑物立面测绘方法1. 激光扫描测绘法激光扫描测绘法是一种快速而精确的建筑物立面测绘方法。

通过扫描激光器发出的激光束,可以获取建筑物表面的三维坐标数据。

激光扫描仪能够高精度地测量建筑物表面的各种细节,如窗户、门、凹凸不平的墙面等。

这种方法的优点是操作简便、测量速度快,并且可以获取非常精确的测量结果。

2. 相片测量法相片测量法是一种常用的建筑物立面测绘方法。

通过使用相机对建筑物进行拍摄,然后利用特定的软件进行测量和分析,可以获得建筑物立面的二维和三维数据。

相片测量法适用于建筑物的中小尺寸立面,操作简单且成本较低。

然而,相片测量法的精度相对较低,对于某些细节的测绘可能不够准确。

3. 摄影测量法摄影测量法是一种基于三角测量原理的建筑物立面测绘方法。

通过在不同位置拍摄建筑物的照片,并将这些照片进行处理和分析,可以计算出建筑物的三维坐标数据。

摄影测量法可以获取比较精确的测量结果,适用于大型建筑物的测绘。

然而,摄影测量法对于测绘设备和软件的要求较高,操作复杂且成本较高。

二、建筑物立面测绘数据处理建筑物立面测绘后,需要进行相应的数据处理,以便更好地应用于建筑设计和维护过程中。

1. 数据清理和校正在建筑物立面测绘过程中,由于各种原因可能会产生一些错误或噪音。

因此,首先需要对测量数据进行清理和校正,去除不必要的干扰和误差。

例如,对于激光扫描测绘法获取的点云数据,可以使用滤波算法来去除离群点和杂乱点。

2. 数据配准和融合建筑物立面测绘可能涉及多次测量和数据采集,因此需要将不同测量数据进行配准和融合。

通过将不同数据集的坐标系对齐,可以建立一个完整的建筑物立面模型。

如何使用全站仪进行建筑物立面绘制与分析

如何使用全站仪进行建筑物立面绘制与分析

如何使用全站仪进行建筑物立面绘制与分析建筑物的立面是其外观的重要组成部分。

通过使用全站仪进行建筑物立面绘制与分析,可以实现精确的测量和数据收集,为建筑设计和改造提供可靠的依据。

本文将介绍全站仪的原理和使用方法,并探讨如何利用全站仪进行建筑物立面绘制与分析。

一、全站仪的原理和使用方法全站仪是一种测量仪器,结合了三角测量、距离测量、角度测量等功能。

它由一支测站仪、一个测向器和一个测距仪组成。

测站仪用于观测和记录测量数据,测向器用于确定目标的位置和方向,测距仪用于测量目标与测站之间的距离。

在使用全站仪进行建筑物立面绘制与分析时,首先需要选择一个合适的测站位置,并设置仪器的工作参数,如水平角、垂直角、倾角等。

然后,通过对目标点进行测量,记录其水平角、垂直角和距离等数据。

同时,可以利用全站仪的示意图显示功能,将测量数据以图形的形式显示在仪器的观测屏幕上。

二、立面绘制的基本流程建筑物立面的绘制一般分为以下几个步骤:1. 建立坐标系:在进行立面绘制之前,需要先建立一个坐标系,确定建筑物各个点的位置和坐标,以便后续的测量和绘制。

2. 定位基准点:选择一个相对固定的基准点作为测量的起点,将其坐标记录下来,并作为其他点的参考。

3. 设置仪器参数:根据实际情况,设置全站仪的水平角、垂直角和倾角等参数。

4. 测量数据:通过对建筑物各个点进行测量,记录其水平角、垂直角和距离等数据。

5. 数据处理:利用测量数据,进行坐标计算和数据处理,得出建筑物各点的坐标和位置关系。

6. 绘制立面图:根据得到的测量数据和计算结果,可以利用CAD软件或其他专业绘图工具,绘制出建筑物的立面图。

三、立面分析的应用建筑物立面的分析是对立面图进行深入研究和分析,以获取有关建筑物结构、功能和空间分布等方面的信息。

立面分析可以应用于以下几个方面:1. 结构分析:通过对建筑物立面的测量和分析,可以了解建筑物的结构系统和构件布局,分析其承载力和稳定性,为结构设计和改造提供依据。

如何利用测绘技术进行精确测绘建筑物立面

如何利用测绘技术进行精确测绘建筑物立面

如何利用测绘技术进行精确测绘建筑物立面建筑物的立面是建筑设计中非常重要的一个方面。

通过精确测绘建筑物立面,我们可以获得准确的建筑尺寸和形状,以便于建筑师、工程师和施工人员进行规划、设计和施工。

测绘技术在这方面起到了重要的作用,本文将探讨如何利用测绘技术进行精确测绘建筑物立面。

在测绘建筑物立面时,我们可以使用多种测量工具和技术。

其中最常见的是使用全站仪。

全站仪是一种精密测量仪器,可以测量和记录建筑物各个点的坐标、高程和水平角度。

它配备了激光测量系统和图像采集系统,可以方便地获取建筑物立面的详细数据。

首先,使用全站仪进行建筑物立面的测绘,需要在建筑物周围设置多个控制点。

这些控制点是已知坐标的点,可以用来校准全站仪的测量结果。

在设置控制点时,我们可以使用GPS系统或者传统的三角测量方法来确定这些点的坐标。

接下来,使用全站仪进行测量。

全站仪通过激光测量系统来测量建筑物上各个点的坐标。

我们可以在建筑物表面选择一系列待测量的点,然后通过全站仪进行连续测量。

当全站仪定位在一个已知点时,它可以通过旋转和调整仰角测量其他点的位置。

全站仪的计算机系统会记录下这些测量结果,并生成建筑物立面的平面图和剖面图。

在进行建筑物立面的精确测绘时,需要注意一些关键的细节。

首先,为了保证测量结果的精确性,应该选择适当的天气条件进行测量。

强烈的阳光、大风或者雨天都会对测量结果产生不利影响。

其次,需要合理安排全站仪的站点,以便能够观察到所有待测点。

在选择站点时,应该考虑到建筑物表面的遮挡物和不可测量的区域。

此外,为了提高测量效率和准确性,可以使用全站仪配备的遥控器来控制测量操作。

在完成建筑物立面的测绘后,我们还可以利用测绘数据进行进一步的分析和处理。

例如,我们可以使用计算机软件将测绘数据转换为CAD文件,以便进行建筑设计和规划。

我们还可以使用测绘数据进行立体模型的构建和渲染,以便于更直观地了解建筑物的外观和结构。

此外,我们还可以将测绘数据与其他相关数据进行比较,以评估建筑物的变形、老化和维护情况。

使用全站仪进行建筑物立面测量

使用全站仪进行建筑物立面测量

使用全站仪进行建筑物立面测量建筑物立面测量是建筑工程中重要的一环,它涉及到建筑物的几何形状和尺寸等诸多细节。

随着科技的发展,传统的测量方法逐渐被新技术所取代。

而其中,全站仪作为一种高精度的测量设备,正逐渐在建筑领域中得到广泛应用。

一、全站仪介绍全站仪是一种综合了电子测距仪、自动水平仪、垂直仪和角度仪等功能的现代化测量设备。

它采用全电子技术和计算机辅助设计,并具有高精度、高效率的特点。

全站仪通过激光或电波信号的测量,能够准确快速地获取建筑物立面的各种数据。

二、全站仪在建筑物立面测量中的应用1.测量建筑物的高度和宽度使用全站仪可以快速测量建筑物的高度和宽度。

首先,通过全站仪的测距功能,可以测量建筑物的底部和顶部的距离;然后,结合全站仪的角度测量功能,可以计算出建筑物的高度。

同样地,也可以利用全站仪测量建筑物的宽度,从而获取建筑物立面的基本数据。

2.检测建筑物立面的垂直度和均匀性建筑物的垂直度和均匀性对于建筑工程的安全和美观至关重要。

使用全站仪的垂直仪功能,可以实时测量建筑物立面各个部位的垂直度。

同时,利用全站仪的角度仪功能,可以检测建筑物立面的均匀性,即各个面的平行度和垂直度。

3.获取建筑物立面的几何形状全站仪可以通过测量建筑物立面各个点的坐标,从而得到建筑物立面的几何形状。

这对于建筑设计师和施工方来说,非常重要。

全站仪通过发送激光或电波信号,并结合接收仪器所反馈的数据,能够精确测算出各个点的坐标,从而形成建筑物立面的三维模型。

这方便了设计师进行设计和施工方进行施工。

三、全站仪的优点和注意事项1.高精度:全站仪采用了先进的测量技术,具有高精度,能够满足建筑工程中对于精确度的要求。

2.高效率:使用全站仪进行建筑物立面测量,可以大大提高测量的效率。

与传统测量方法相比,不需要大量的人力和时间投入。

3.注意事项:在使用全站仪进行建筑物立面测量时,需要注意保持仪器的水平和垂直状态,避免误差的产生。

同时,还需要选择合适的测量点,以确保测量结果的准确性。

测绘技术中的全站仪测量与数据处理

测绘技术中的全站仪测量与数据处理

测绘技术中的全站仪测量与数据处理引言:测绘技术在现代社会发挥着重要的作用,为我们提供了准确的地理空间信息,为各行各业的发展提供了有力支撑。

而全站仪作为测绘技术中的一项重要仪器,其测量和数据处理技术更是成为了测绘工作者不可或缺的技能。

本文将就全站仪测量原理、数据处理方法以及在现代测绘领域的应用进行探讨。

一、全站仪的测量原理全站仪是一种能够同时进行方位角、垂直角和斜距测量的高精度测量设备。

其工作原理主要基于测角仪和电子距离仪的组合。

测角仪通过仰角和水平角的测量,确定了目标点相对于仪器的方位信息;电子距离仪通过发射和接收电磁波信号计算出目标点与仪器的斜距。

两者相结合,就可以测量出目标点的地理坐标。

同时,全站仪还具备拍照和观测功能,能够快速获取目标点的形象信息,提高了测量的效率和准确度。

二、全站仪数据的处理方法全站仪在测量过程中会产生大量的测量数据,如何进行有效的处理和分析是测绘员必须具备的技能。

以下是几种常用的数据处理方法:1. 数据下载和导出:全站仪通过USB或蓝牙等方式将测量数据传输到计算机上进行后续处理。

在数据传输过程中,可以选择合适的数据格式进行导出,如文本文件、Excel表格等。

2. 数据编辑和筛选:在导入计算机后,可以使用相关的测量软件对数据进行编辑和筛选。

这包括数据的排序、删除重复点、保留有效数据等操作,以便后续的计算和分析。

3. 数据校正和修正:测量过程中可能会受到仪器误差、大气条件等因素的影响,需要进行数据的校正和修正。

常见的方法包括仪器常数的校核、系统误差的校正等。

4. 数据计算和处理:全站仪测量数据一般包括平距、高差和方位角等信息,可以通过数学计算和几何推理来获得目标点的坐标和形态特征。

三、全站仪在现代测绘领域的应用全站仪作为一种高精度的测绘仪器,广泛应用于土地测绘、城市规划、工程测量等领域。

以下是全站仪在这些领域中的几个应用案例:1. 建筑测量:在建筑测量中,全站仪可用于测量地形地貌、桩位和建筑物外形等数据,为建筑设计和施工提供准确的基础数据。

如何使用全站仪进行建筑物立面图测量

如何使用全站仪进行建筑物立面图测量

如何使用全站仪进行建筑物立面图测量全站仪是一种高精度的测量仪器,广泛应用于建筑工程中的立面图测量工作。

本文将介绍如何使用全站仪进行建筑物立面图测量,并探讨其在建筑测量领域中的重要性和应用。

在建筑物立面图测量中,全站仪是一种非常有效且精确的测量工具。

它通过光电测距、自动跟踪和角度测量等技术手段,可以快速准确地获取建筑物立面的各项尺寸数据。

使用全站仪进行测量,可以大大提高测量工作的精度和效率。

首先,使用全站仪进行建筑物立面图测量需要进行仔细的准备工作。

在开始测量之前,需要设置好全站仪的基准点,并确保其水平仪和垂直仪的准确度。

此外,还需要选择合适的测量模式和测量参数,以确保测量结果的准确性。

接下来,可以开始进行建筑物立面的测量工作。

首先,选择一个参考线,并在该线上设置测量点。

然后,使用全站仪测量仪器的角度和距离,在每个测量点上测量建筑物立面的各个要素,如墙体、窗户、门等。

通过不断移动仪器和测量点,可以完成对整个建筑立面的测量工作。

全站仪的自动跟踪功能对于建筑物立面图测量尤为重要。

它可以自动追踪测量点,并记录测量数据。

这样,测量人员不需要频繁地调整仪器的位置和角度,从而大大提高了测量的精度和效率。

除了测量工作本身,使用全站仪还可以进行数据处理和分析。

通过将测量数据导入计算机软件,可以生成建筑物立面的三维模型和图纸。

这些模型和图纸可以为建筑设计、施工和维护提供重要的参考和依据。

同时,全站仪还可以通过多次测量来验证和修正设计图纸,确保建筑物的真实尺寸与设计要求相符。

在建筑测量领域中,全站仪的应用不仅局限于建筑物立面图测量。

它还可以用于地形测量、道路测量、桥梁测量等各种测量任务。

全站仪的高精度和全自动化特性,使其成为现代建筑测量的重要工具之一。

综上所述,全站仪在建筑物立面图测量中具有重要作用。

它通过高精度的测量和自动化的功能,可以快速准确地获取建筑立面的各项尺寸数据。

同时,全站仪还可以进行数据处理和分析,生成建筑物立面的模型和图纸,为建筑设计、施工和维护提供重要的参考和依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

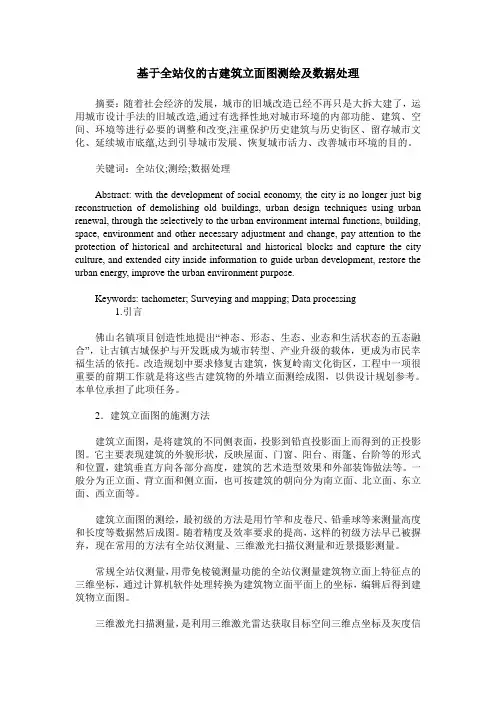

基于全站仪的古建筑立面图测绘及数据处理
摘要:随着社会经济的发展,城市的旧城改造已经不再只是大拆大建了,运用城市设计手法的旧城改造,通过有选择性地对城市环境的内部功能、建筑、空间、环境等进行必要的调整和改变,注重保护历史建筑与历史街区、留存城市文化、延续城市底蕴,达到引导城市发展、恢复城市活力、改善城市环境的目的。

关键词:全站仪;测绘;数据处理
Abstract: with the development of social economy, the city is no longer just big reconstruction of demolishing old buildings, urban design techniques using urban renewal, through the selectively to the urban environment internal functions, building, space, environment and other necessary adjustment and change, pay attention to the protection of historical and architectural and historical blocks and capture the city culture, and extended city inside information to guide urban development, restore the urban energy, improve the urban environment purpose.
Keywords: tachometer; Surveying and mapping; Data processing
1.引言
佛山名镇项目创造性地提出“神态、形态、生态、业态和生活状态的五态融合”,让古镇古城保护与开发既成为城市转型、产业升级的载体,更成为市民幸福生活的依托。

改造规划中要求修复古建筑,恢复岭南文化街区,工程中一项很重要的前期工作就是将这些古建筑物的外墙立面测绘成图,以供设计规划参考。

本单位承担了此项任务。

2.建筑立面图的施测方法
建筑立面图,是将建筑的不同侧表面,投影到铅直投影面上而得到的正投影图。

它主要表现建筑的外貌形状,反映屋面、门窗、阳台、雨篷、台阶等的形式和位置,建筑垂直方向各部分高度,建筑的艺术造型效果和外部装饰做法等。

一般分为正立面、背立面和侧立面,也可按建筑的朝向分为南立面、北立面、东立面、西立面等。

建筑立面图的测绘,最初级的方法是用竹竿和皮卷尺、铅垂球等来测量高度和长度等数据然后成图。

随着精度及效率要求的提高,这样的初级方法早已被摒弃,现在常用的方法有全站仪测量、三维激光扫描仪测量和近景摄影测量。

常规全站仪测量,用带免棱镜测量功能的全站仪测量建筑物立面上特征点的三维坐标,通过计算机软件处理转换为建筑物立面平面上的坐标,编辑后得到建筑物立面图。

三维激光扫描测量,是利用三维激光雷达获取目标空间三维点坐标及灰度信
息的一种高新测绘技术,它利用激光扫描装置自动、系统、快速获取对象表面的三维坐标,是一种高精度的测量手段,其单点定位精度在微米至厘米之间。

激光扫描与传统的单点测量不同,可以获取被扫对象表面成千上万个空间点的三维坐标。

相对于传统的文物测绘方式,三维激光扫描技术有如下优势:非接触式(无损,对文物和人均安全);数据全面、生动;精度高;采集速度快;直观性及现势性强;可全天候作业等。

近景摄影测量,采用空间交会三角测量模型,在近距离(一般指100米以内)拍摄目标图像,经过加工处理,确定其大小、形状和几何位置的技术,是一种非接触性量测手段,不伤及测量目标,不干扰被测物的自然状态,瞬间获取被测物体大量的物理信息和几何信息,又基于严谨的理论和现代化的数据处理软件,可大大提高作业效率和测量精度。

3.方法选择
三种立面测量方法的优劣比较
结合测区的实际状况:测区面积近九千亩,其中需要测量立面的古建筑三百多间,分散在十几条窄小的街巷中,多数都很破旧,多有招牌雨蓬等异物遮挡,不适宜车辆通行和正面拍照,所以三维激光扫描测量和近景摄影测量两种方法显然都不适合,我们确定了用全站仪的无棱镜测量来完成这次立面测量工作。

4.外业测量
因为已有此片区现势性很好的1:500地形图,所以无需做控制,可以自由设站。

开启全站仪的无棱镜模式,瞄准建筑物外墙的各个特征点测量其三维坐标。

在狭小的街巷,人工无法通过望远镜瞄准目标,可以开启激光指示器瞄准。

有的建筑立面由于有异物遮挡,或者是太高等原因,无法用一个测站测完,可以用多个测站完成,数据处理时再将多个测站的数据拼接。

外业测量中另一项重要的工作就是草图记录,以方便后期的图形编辑。

如果象普通地形测量一样画草图记录,因为古建筑的复杂性而会非常费时。

我们的做法是事先对需要测绘的古建拍照,然后将照片在photoshop下做腿色,抽稀等处理,再将照片打印出来作为草图,经过photoshop处理后的照片是黑白的,与彩色的照片比起来更方便记录,还可以节约打印耗材。

5.数据处理
测量完毕后将数据导出在CAD中处理,数据处理的重点就是如何将全站仪测得的平面图转化为立面图。

按普通的做法,展点后得到的是平面图,不是我们所需要的立面图。

可以利用CAD2007自带的三维视图功能作旋转得到立面视图,但是经过旋转后的数据的点号注记也变成了一个点,无法目视判读,由于古建筑物的立面测量很精细,没有点号注记会给后面的图形编辑工作带来很大困难。

有一个解决方法,将这些注记再导入到其它的软件处理,然后再导回CAD,不过这样会增加步骤降低效率。

通过以上分析,要得到立面图,需要对数据做下面三步处理:
图1立面示意图
建筑立面是个竖直方向的面,因此只要确定它的水平方向就可以确定这个立面,如图1
所示,确定了立面的X轴就可以确定这个立面了。

我们确定立面的X轴的方法就是在测量时在这个立面上测2个水平方向的点,这两个点的连线即是立面的X轴。

确定了立面的X轴后,将数据的X轴旋转到立面的X轴。

如图所示,这两个X轴是不一致的,如果不对数据做这步旋转处理,绘出来的立面图的X方向上的长度实际是(θ为两个X轴的夹角)。

数据旋转完后,数据的Y轴垂直于立面,再交换数据的Y、Z坐标,将数据展开就得到了立面图。

6.CAD编程
以上过程比较繁琐,我们在AOTUCAD下编程处理,只要根据程序提示输入确定立面的两个点号,程序即可完成旋转,交换Y、Z坐标,展点等工作。
