水性聚氨酯的合成

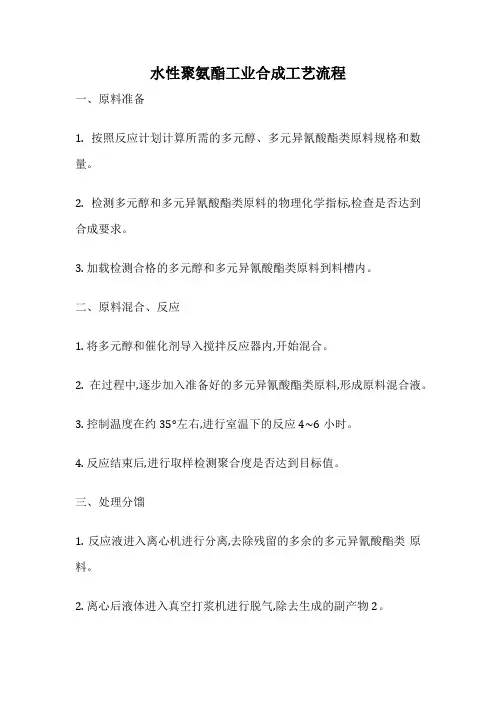

水性聚氨酯工业合成工艺流程
水性聚氨酯工业合成工艺流程
一、原料准备
1. 按照反应计划计算所需的多元醇、多元异氰酸酯类原料规格和数量。
2. 检测多元醇和多元异氰酸酯类原料的物理化学指标,检查是否达到合成要求。
3. 加载检测合格的多元醇和多元异氰酸酯类原料到料槽内。
二、原料混合、反应
1. 将多元醇和催化剂导入搅拌反应器内,开始混合。
2. 在过程中,逐步加入准备好的多元异氰酸酯类原料,形成原料混合液。
3. 控制温度在约35°左右,进行室温下的反应4~6小时。
4. 反应结束后,进行取样检测聚合度是否达到目标值。
三、处理分馏
1. 反应液进入离心机进行分离,去除残留的多余的多元异氰酸酯类原料。
2. 离心后液体进入真空打浆机进行脱气,除去生成的副产物2。
3. 脱气液体进入蒸馏塔进行进一步分馏,去除残余的有害物质。
4. 分离出的水性聚氨酯产品进行物理化学检测,确保指标合格。
五、产品装瓶打包
1. 通过色差机和粘度检测试验的聚氨酯产品进入塑料包装机内装瓶。
2. 装瓶好的产品进行打印 ,成为成品通过检验后出厂发货。
以上就是水性聚氨酯的基本工艺流程。
水性聚氨酯涂料的合成
水性聚氨酯涂料的合成原理
水性聚氨酯涂料是一种能够在水中实现聚合反应而成的有机涂料，其核心原理为：使用形式为2-氨基乙烷(AA)、硬脂酸(HA)和聚氨酯(PU)的单体，利用活性水作为介质，以及由硬化剂产生的离子力与单体之间形成的弱离子交互作用，使各单体之间发生聚合反应。
聚合反应的具体过程如下：
1、聚氨酯的单体，如2-氨基乙烷、硬脂酸和聚氨酯，各自产生不同的离子，将其在活性水中混合，使其形成弱离子交互作用，使单体之间发生聚合反应。
2、在此过程中，水会吸收周围的气体，形成空气团，使得涂料表面获得不同程度的光泽和细节，实现不同的装饰效果。
3、硬化剂的反应速度较快，在聚合反应的过程中，不断释放出大量热量，使涂料在迅速凝固，形成牢固的保护膜，有效防止被污染。
4、最后，涂料中的水会被完全蒸发掉，形成牢固的保护膜，有效避免污染物侵入，实现长久耐用的装饰效果。
!无溶剂法合成高固含量水性聚氨酯
中山大学硕士学位论文无溶剂法合成高固含量水性聚氨酯姓名：周海锋申请学位级别：硕士专业：高分子化学与物理指导教师：卢江20090611第一章前言１．１聚氨酯简述聚氨酯（ｐｏｌｙｕｒｅｔｈａｎｅ，简称ＰＵ）是指主链中含有许多重复的氨基甲酸酯链节（即氨酯键一ＮＨ—Ｃ０－ｏ＿）的高聚物，全称是聚氨基甲酸酯。
一般由多异氰酸酯与多元醇（包括含羟基的低聚物）加聚反应生成，如图１－１。
按多元醇的主链结构分为聚醚型和聚酯型两类。
ＯＣＮ—Ｒｌ－ＮＣＯ＋Ｈｏ＿Ｒ２—ｏＨ—Ｐ～舻Ｒ２＿０－ｃｏ．ＮＨ—ＲＩ＿ＮＨ－ｃｏ＿ＯＲ＿ｏ～图Ｉ－Ｉ合成聚氨酯的基本反应聚氨酯除含有大量的氨基甲酸酯基外，还可能有酯基、醚基、缩二脲基、脲基甲酸酯基、异氰脲酸酯基，以及油脂的不饱和基团等；既有柔性的链段，又有刚性的链段，在大分子链之间还存在氢键，使它具有优异的性能，如较强的耐磨性，良好的附着力，优良的耐低温、耐油、耐水、耐酸碱及耐化学品性。
由于原材料和配比的变化，其性能可在很宽的范围内改变，可以制得硬、半硬及软的泡沫塑料、塑料、弹性体、弹性纤维、合成皮革、涂料、胶黏剂及防水灌浆材料等产品，在国防、基建、化工防腐、车辆、飞机、木器、电气绝缘等各方面都得到了广泛的应用。
聚氨酯制品的独特性能和广泛应用，促使其消费量直线上升。
据英国ＩＡＬ咨询公司ＡｎｇｅｌａｒＡｕｓｔｉｎ报道，２００５年世界聚氨酯制品总产量约为１３７５万ｔ，２０００一－－２００５年年均增长率为６．７％。
预计２０１０年产量将达１６９１万ｔ，２００５－－一２０１０年年均增长率为４．２％。
［１］聚氨酯按分散介质分为溶剂型聚氨酯和水性聚氨酯两大类。
传统的溶剂型聚氨酯在合成过程中需要使用大量的有机溶剂，致使产品中挥发性有机化合物（ｖｏｃ）含量高，易造成环境污染，危害人体康健［２］。
水性聚氨酯是以水代替变小，但当亲水性基团的含量增加到一定程度后，粒径的变化较小。
另一方面，粒径随着亲水性基团含量的增多而减小势必将增加总的双电层数和粒子的流体体积，增加了微粒之间的总体作用力，从而导致黏度的增大。
水性聚氨酯的合成

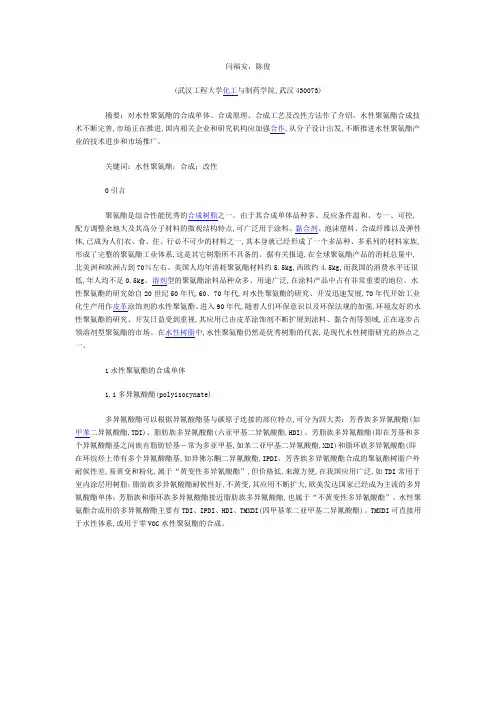

闫福安，陈俊(武汉工程大学化工与制药学院,武汉430073)摘要：对水性聚氨酯的合成单体、合成原理、合成工艺及改性方法作了介绍。
水性聚氨酯合成技术不断完善,市场正在推进,国内相关企业和研究机构应加强合作,从分子设计出发,不断推进水性聚氨酯产业的技术进步和市场推广。
关键词：水性聚氨酯；合成；改性0引言聚氨酯是综合性能优秀的合成树脂之一。
由于其合成单体品种多、反应条件温和、专一、可控,配方调整余地大及其高分子材料的微观结构特点,可广泛用于涂料、黏合剂、泡沫塑料、合成纤维以及弹性体,已成为人们衣、食、住、行必不可少的材料之一,其本身就已经形成了一个多品种、多系列的材料家族,形成了完整的聚氨酯工业体系,这是其它树脂所不具备的。
据有关报道,在全球聚氨酯产品的消耗总量中,北美洲和欧洲占到70％左右。
美国人均年消耗聚氨酯材料约5.5kg,西欧约4.5kg,而我国的消费水平还很低,年人均不足0.5kg。
溶剂型的聚氨酯涂料品种众多、用途广泛,在涂料产品中占有非常重要的地位。
水性聚氨酯的研究始自20世纪50年代,60、70年代,对水性聚氨酯的研究、开发迅速发展,70年代开始工业化生产用作皮革涂饰剂的水性聚氨酯。
进入90年代,随着人们环保意识以及环保法规的加强,环境友好的水性聚氨酯的研究、开发日益受到重视,其应用已由皮革涂饰剂不断扩展到涂料、黏合剂等领域,正在逐步占领溶剂型聚氨酯的市场。
在水性树脂中,水性聚氨酯仍然是优秀树脂的代表,是现代水性树脂研究的热点之一。
1水性聚氨酯的合成单体1.1多异氰酸酯(polyisocynate)多异氰酸酯可以根据异氰酸酯基与碳原子连接的部位特点,可分为四大类：芳香族多异氰酸酯(如甲苯二异氰酸酯,TDI)、脂肪族多异氰酸酯(六亚甲基二异氰酸酯,HDI)、芳脂族多异氰酸酯(即在芳基和多个异氰酸酯基之间嵌有脂肪烃基－常为多亚甲基,如苯二亚甲基二异氰酸酯,XDI)和脂环族多异氰酸酯(即在环烷烃上带有多个异氰酸酯基,如异佛尔酮二异氰酸酯,IPDI。
水性聚氨酯的合成与改性研究

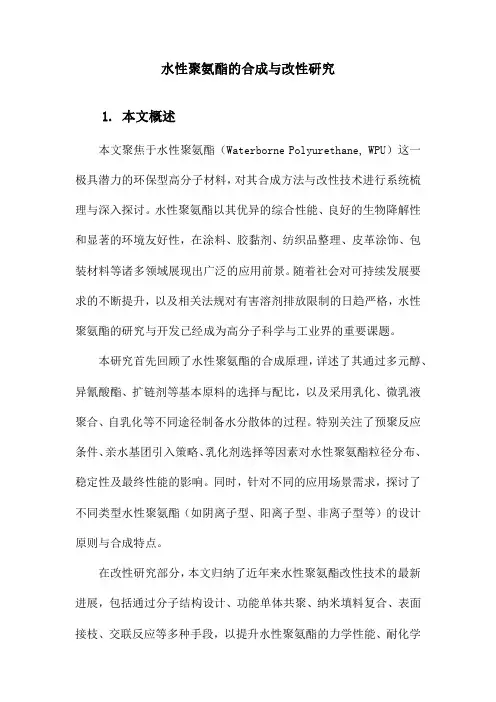

水性聚氨酯的合成与改性研究1. 本文概述本文聚焦于水性聚氨酯（Waterborne Polyurethane, WPU）这一极具潜力的环保型高分子材料，对其合成方法与改性技术进行系统梳理与深入探讨。
水性聚氨酯以其优异的综合性能、良好的生物降解性和显著的环境友好性，在涂料、胶黏剂、纺织品整理、皮革涂饰、包装材料等诸多领域展现出广泛的应用前景。
随着社会对可持续发展要求的不断提升，以及相关法规对有害溶剂排放限制的日趋严格，水性聚氨酯的研究与开发已经成为高分子科学与工业界的重要课题。
本研究首先回顾了水性聚氨酯的合成原理，详述了其通过多元醇、异氰酸酯、扩链剂等基本原料的选择与配比，以及采用乳化、微乳液聚合、自乳化等不同途径制备水分散体的过程。
特别关注了预聚反应条件、亲水基团引入策略、乳化剂选择等因素对水性聚氨酯粒径分布、稳定性及最终性能的影响。
同时，针对不同的应用场景需求，探讨了不同类型水性聚氨酯（如阴离子型、阳离子型、非离子型等）的设计原则与合成特点。
在改性研究部分，本文归纳了近年来水性聚氨酯改性技术的最新进展，包括通过分子结构设计、功能单体共聚、纳米填料复合、表面接枝、交联反应等多种手段，以提升水性聚氨酯的力学性能、耐化学品性、热稳定性、生物相容性及功能性等。
特别强调了改性技术对于拓宽水性聚氨酯应用范围、满足特定行业标准、以及应对复杂服役环境挑战的重要性。
文中还对水性聚氨酯在各应用领域的实际案例进行了剖析，展示了其在提高产品性能、降低环境污染、推动绿色制造等方面的显著成效。
通过对现有文献的批判性评估与对比分析，揭示了水性聚氨酯合成与改性研究中的关键科学问题与技术瓶颈，并对未来可能的研究方向与创新点进行了展望。
总体而言，本文旨在为科研工作者、工程师以及相关产业界人士提供一份全面且前沿的水性聚氨酯合成与改性技术概览2. 水性聚氨酯的基本原理水性聚氨酯（Waterborne Polyurethanes，简称WPU）是一种以水为分散介质的聚氨酯分散体系。
水性聚氨酯合成方法
水性聚氨酯合成方法
水性聚氨酯的合成方法有以下几种：
1. 预聚体法：将聚醚二元醇、聚酯二元醇或聚碳酸酯二元醇、异佛尔酮二异氰酸酯、MDI和二元胺加入反应釜中进行反应合成。
2. 两步法：在室温下，异佛尔酮二异氰酸酯与二元醇先反应生成丁二醇二异氰酸酯（BDI），然后在水中加入BDI，再加入二元胺，进行反应，生成聚合物。
3. 水解法：将异氰酸酯和二元醇溶于有机溶剂中，在水中加入碱性水解剂，水解产生出无机盐和聚氨酯，然后再加入二元胺调整pH值，使聚合物变为水溶性。
4. 无溶剂法：在二元醇、二异氰酸酯和催化剂的催化下，进行聚合反应，生成水性聚氨酯。
以上是水性聚氨酯的几种常见的合成方法。
不同方法的步骤和条件有所不同，需要根据具体情况选择合适的方法。
水性聚氨酯的合成
水性聚氨酯树脂和其他树脂一样, 其最终制品的性能是由内部结构决定的。
阳离子型水性聚氨酯是将叔胺官能团引入到聚氨酯的大分子中而制得的。
通常用含叔胺基的二醇作扩链剂, 用烷基化剂或合适的酸进行季铵化而得到离子基团。
和普通的聚氨酯一样可用不同种类的多元醇、不同结构的二异氰酸酯、不同类型的扩链剂、不同类型的中和剂和采用不同的合成方法进行合成。
阳离子型水性聚氨酯的骨架上带有阳离子基团, 这就使其具有了一些独特的性能, 在皮革、涂料、胶粘剂、纺织和造纸等领域有着较好的应用。
此外, 阳离子水性聚氨酯对水的硬度不敏感, 且可以在酸性条件下使用。
因此, 开发出性能优异的阳离子水性聚氨酯, 其市场前景非常广阔。
1 阳离子水性聚氨酯的合成 1.1 合成机理合成阳离子水性聚氨酯时, 一般通过两种途径引入阳离子。
一是用卤素元素化合物引入阳离子,该机理先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 加入卤素元素化合物( 如2,3-二溴丁二酸) 扩链, 然后再加入溶剂降低粘度, 加入三乙胺季铵化, 搅拌离子化, 将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是SN2(亲核取代反应) 二是用叔胺化合物引入阳离子, 该机理首先将聚醚或者聚酯二醇与二异氰酸酯制成预聚体, 加入溶剂降低粘度后, 用叔胺化合物( 如N- 甲基二乙醇胺) 扩链, 再加入溶剂降低粘度, 然后加入离子化试剂如乙酸, 搅拌离子化。
将离子化后的PU 分散到水中, 高速剪切乳化, 最后蒸除溶剂。
该机理的季铵化是酸碱中和。
1.2 合成方法阳离子水性聚氨酯的合成与阴离子水性聚氨酯的合成最大的不同就是阳离子水性聚氨酯需加酸成盐, 因此一般不在水中用胺扩链, 所以阳离子水性聚氨酯一般不用阴离子水性聚氨酯常用的预聚体混合法。
从国内外近年来的研究来看, 阳离子水性聚氨酯的合成主要有熔融法和丙酮法。
熔融法是无溶剂制备水性聚氨酯的重要方法。
目前水性聚氨酯的十大合成工艺
水性聚氨酯涂料是目前市场需求量较大的产品之一, 它适用于热敏温度低于(60 — 80) ℃常温交联固化的高、中档木器(家具等), 高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装。
产品配方：１、改性三聚体交联剂产品可由TDI 、IPDI 、MDI 和XDI 等异氰酸酯制造。
其芳香族NCO反应温度在(120—150) ℃，脂肪族NCO 反应温度在(150—200) ℃。
它的最大优点是无黄变, 水白透明, 较适用于羧酸型等水性聚氨酯的常温交联剂。
为增强综合性能, 需采用两个NCO 基团活性不同的二异氰酸酯,并要将反应中产生的端NCO 用多元醇- 羧酸反应掉, 以利于胺中和及产物的水溶性。
由于其熔点高,反应需分阶段在有机溶剂中进行, 有机膦催化剂及120 ℃以上温度, 异氰酸酯可发生自缩聚反应,生成三聚体化合物。
其催化剂中戊杂环膦化氢是最有效的, 反应温度低, 收率可达90 % , 再用三聚催化法促进反应完全, 并对残基进行封闭。
产品配方：NCO ：多元醇羧酸( 物质的量比) 为6：1：1.43。
工艺步骤: 多元醇- 羧酸溶液制备, 按配方将新戊二醇、苯偏三甲酸酐、DMPA 、二甲苯、甲苯加入反应釜搅拌,升温至80 ℃ , 完成溶解后, 升温至148 ℃回流脱水至透明后, 过滤出料备用。
亚胺预聚体的制备: 按配方将二甲苯、甲苯加入反应釜, 升温至148 ℃回流脱水后, 加入10 % 磷酸(甲苯) 液降温至120 ℃, 通入氮气, 将TDI 、IPDI 加入单体滴加釜, 在2 . 5h 内完成滴加后, 升温至130 ℃反应1h , 将10 % 戊杂环膦化氢液加入滴加釜, 开始缓慢滴加, 不断观察物料反应情况, 防止爆聚, 滴完在130℃反应2h 、140 ℃ 1h 、145 ℃30min , 降温至70 ℃, 将多元醇- 羧酸液加入滴加釜开始滴加,滴完在70 ℃反应(2—3) h , 检测NCO 转化率达96 % , 加入10 % 醋酸锂液, 此时有两种工艺: 一是降温至25 ℃, 静置7d ; 二是升温至(80—90) ℃反应(2—3) h , 测游离TD I 在0.3% 以下, 加入10 % 对甲苯磺酸甲酯液、10 % 二甲基吡唑液升温至85 ℃反应20min , 抽真空脱出2/3量的有机溶剂, 再加入亲水溶剂调节固含量为50 % , 降温至50 ℃加入50 % 三乙胺水溶液、N-甲苯二乙醇胺调节p H 值至8.5 , 升温到60 ℃反应至透明, 降温到40 ℃出料.２、改性HDI 缩二脲交联剂产品配方：NCO：H2O = 3：1.1，NCO：OH =6：1, 理论NCO 含量= 15.9 % , 采用分阶段聚合反应、中和法。
水性聚氨酯结构与合成
Ｈ —～ 州彳 —～ Ｃ Ｈ ｌ
Ｏ
。
∞。 一
Ｎ
。
Ｈ Ｏ Ｎ Ｃ ３２ Ｃ ＯＨ （ Ｈ ）
０ ０ ～
Ｒ ／
、 、 Ｒ
图６ 阳离子 水性聚 氨酯 分子 结构
１３３ 非 离 子 水 性 聚 氯 酯 分 子 结 构 模 型 ．．
图３ 异 氰酸 酯 的 自聚 反应
将聚乙二醇分 子链段 引入聚氨酯分子 的端基 、链段 中 间、侧链 可以合成各种不 同的非离子水性聚氨酯 ，由于亲 水链段含量通常较 大 ，因此 ，实际应用有 限。
ＣＨ （ ＣＨ ＣＨ ） （ Ｍ — ３Ｏ ２ ２ Ｌ — 卜 ” ～ Ｍ ｗ Ｏ ｃＨ ｃＨ ） Ｏ （ ２ ２ｎ ～
１３ 水性 聚氨 酯 的分子 结构 ．
聚氯酯是 由硬段和软段构成的一类高性能材料 ，硬段 和软段 的组成 、结构、长短 、相对 比例 的变化等使聚氨酯 材料可 用作塑料、弹性体 、 维、胶粘剂和涂料的树脂 等。 纤
—叫二 ： ———～ 二
Ｏ ＣＨ （ ｔ０ ｎ ｔ （ ２’ ２ ）ＣＩ ３
聚氨酯材料就形态而言属于二相结构 ：软段相和硬段 相 。软段相 多数为粘弹态（ 聚醚 、聚 己二酸酯 ） ，也有玻璃
态 （ 碳酸 酯 ＰＤ ） 聚 Ｃ Ｌ，少 数 为结 晶态 （ 己 内脂 Ｐ Ｌ 聚 Ｃ 、聚 己二 酸 丁 二 醇 酯 ＰＡ Ｂ 、聚 己二 酸 己二 醇 酯 ， ＰＡ ；而 硬 段 相 可 Ｈ）
双 电层 结 构 。
形 态
图１ 阴离子 型Ｐ Ｄ ０ Ｕ 胶粒 模型
当硬段含量在 ４ ７ ０ 以下时 ，硬 段分 散在软段 基料 上 ０
图１ 硬 段含 量４ ％时 的聚 氨酯 形态 ５ ０
MDI系列双组份水性聚氨酯的合成研究中期报告
MDI系列双组份水性聚氨酯的合成研究中期报告
一、研究背景
随着环保意识和法规的逐渐提高，水性聚氨酯在涂装、粘合、印刷和封闭等领域中得到了广泛的应用。
而在聚氨酯中，MDI为其中最重要的前体之一。
在一些情况下，双组份的MDI系列水性聚氨酯更受欢迎，因为它们可以提供更好的可调控性和更优秀的性能。
二、研究进展
1. 前期研究结果
在前期研究中，我们选择了环保性较高的PEG作为醇成分，采用双被覆法合成了MDI系列双组份水性聚氨酯。
经过初步的实验可能性验证和多次的优化实验，合成了具有较好性能的聚氨酯。
2. 中期研究方向
在本阶段，我们将主要从以下几个方面展开研究：
(1) 改变反应条件以提高产率和性能;
(2) 考虑引入不同结构的醇成分，以探索不同性能的聚氨酯;
(3) 考虑引入不同结构的二异氰酸酯作为前体，探索不同的MDI系列聚氨酯。
三、研究计划
在接下来的研究中，我们将首先探讨不同的反应条件对反应产率和聚氨酯性能的影响。
具体来说，我们将调整反应温度、pH值、溶剂和催化剂等因素。
接下来，我们将探索引入不同结构醇成分对聚氨酯性能的影响。
特别是，我们将考虑具有不同长度和平均分子量的PEG和其他醇类成分的引入。
最后，我们将尝试使用其他的二异氰酸酯来制备MDI系列水性聚氨酯。
具体来说，我们将考虑DMDI、TMDI、HMDI等不同的二异氰酸酯，以探索不同的聚氨酯性能。
水性聚氨酯工业合成工艺流程
水性聚氨酯工业合成工艺流程英文回答：Waterborne polyurethane (WPU) is a type of polyurethane that is dispersed in water instead of being dissolved in organic solvents. The industrial synthesis process of WPU involves several steps.1. Prepolymer Preparation: The first step is the preparation of the prepolymer. This involves the reaction of a polyol with an excess of diisocyanate. The polyol can be a polyester or a polyether, and the diisocyanate is typically MDI (methylene diphenyl diisocyanate) or TDI (toluene diisocyanate). The reaction between the polyol and diisocyanate forms a prepolymer with isocyanate groups.2. Chain Extender Addition: In this step, a chain extender is added to the prepolymer. The chain extender is typically a short-chain diol, such as 1,4-butanediol or ethylene glycol. The addition of the chain extender reactswith the isocyanate groups in the prepolymer, resulting in the formation of urethane linkages. This step helps to increase the molecular weight and improve the mechanical properties of the WPU.3. Emulsification: After the chain extender addition, the prepolymer is emulsified in water to form a stable dispersion. This is typically achieved by using asurfactant or an emulsifier. The emulsification process helps to disperse the WPU particles in water and stabilize the dispersion.4. Neutralization and Crosslinking: The next step involves neutralization and crosslinking of the WPU dispersion. This is done by adding a neutralizing agent, such as ammonia or amines, to the dispersion. The neutralizing agent reacts with the remaining isocyanate groups, resulting in the formation of urea linkages. This step helps to improve the water resistance and film-forming properties of the WPU.5. Film Formation: The final step is the film formationprocess. The WPU dispersion is applied onto a substrate, such as a metal or a polymer, and the water is evaporated. As the water evaporates, the WPU particles come into close contact and coalesce to form a continuous film. This film can then be further cured or dried to achieve the desired properties.水性聚氨酯（WPU）是一种以水为分散介质而不是有机溶剂的聚氨酯。
水性聚氨酯树脂的合成研究
水性聚氨酯树脂的合成研究水性聚氨酯树脂是一种优良的环保型材料，它具有良好的性能和广泛的应用领域。
近年来，人们对水性聚氨酯树脂的研究逐渐增多，不断探索其合成方法和应用。
本文将就水性聚氨酯树脂的合成研究进行详细论述。
一、水性聚氨酯树脂的概述水性聚氨酯树脂是一种以聚醚多元醇、聚酯多元醇或是聚醚多聚醇为主要原料，通过与异氰酸酯反应制得的树脂。
与传统的有机溶剂型聚氨酯树脂相比，水性聚氨酯树脂具有绿色环保、无污染、易于处理等优点，被广泛应用于涂料、胶粘剂、纺织品等领域。
二、水性聚氨酯树脂的合成方法1. 分散聚合法分散聚合法是水性聚氨酯树脂合成的主要方法之一。
它的原理是聚氨酯分散体在水中进行液相聚合，形成乳液状的水性聚氨酯树脂。
这种方法具有操作简便、反应条件温和等优点。
2. 预聚合物溶液与分散法的组合该方法是将预聚合物溶液与分散法相结合，首先制备出预聚合物溶液，然后将其与分散剂一起在水中分散，形成水性聚氨酯树脂。
这种方法可以获得较高固含量的水性聚氨酯树脂，具有优异的涂膜性质。
3. 水相法合成水相法合成是通过合成聚氨酯预体（聚酯多元醇与异氰酸酯的缩合产物）后，直接在水相中加入反应物，进行改性与交联反应，形成水性聚氨酯树脂。
这种方法可制备出具有优异性能的水性聚氨酯树脂。
三、水性聚氨酯树脂的应用1. 涂料领域水性聚氨酯树脂在涂料领域有着广泛的应用，如水性聚氨酯木器涂料、金属涂料、塑料涂料等。
其具备优异的耐温性、耐候性和耐化学品性，能够提供优良的保护和装饰效果。
2. 胶粘剂领域水性聚氨酯树脂在胶粘剂领域也有重要的应用价值。
由于其可调控的粘附性能和固含量高，水性聚氨酯胶粘剂被广泛应用于皮革、纺织品、木材等领域。
3. 纺织品领域水性聚氨酯树脂在纺织品领域具备良好的弹性、耐磨性和耐洗涤性能，可用于制备高品质的涂层纺织品、弹性纺织品和功能性纺织品。
四、水性聚氨酯树脂的发展前景水性聚氨酯树脂以其环保、无毒、可再生等特点逐渐受到人们的关注。
《水性聚氨酯防护型涂层的合成及改性研究》
《水性聚氨酯防护型涂层的合成及改性研究》篇一一、引言随着现代工业的快速发展，对材料表面的防护性能要求越来越高。
水性聚氨酯防护型涂层因其优异的物理性能、化学性能和环保性能，在众多领域得到了广泛应用。
本文旨在研究水性聚氨酯防护型涂层的合成及改性方法，以提高其性能并拓宽其应用范围。
二、水性聚氨酯防护型涂层的合成1. 原料选择水性聚氨酯防护型涂层的合成主要原料包括多元醇、异氰酸酯、催化剂、扩链剂、溶剂等。
其中，多元醇和异氰酸酯是合成聚氨酯的主要原料，选择合适的原料对涂层性能具有重要影响。
2. 合成过程水性聚氨酯的合成过程主要包括预聚体的制备、扩链反应及水性化等步骤。
首先，将多元醇与异氰酸酯进行预聚反应，生成预聚体；然后加入扩链剂和催化剂进行扩链反应；最后将产物分散于水中，形成水性聚氨酯分散液。
三、水性聚氨酯防护型涂层的改性研究1. 物理改性物理改性主要包括添加填料、改变涂层结构等方法。
通过添加具有特定功能的填料，如纳米材料、陶瓷粉末等，可以提高涂层的硬度、耐磨性、耐候性等性能。
此外，通过改变涂层结构，如调整涂层的厚度、孔隙率等，也可以提高其防护性能。
2. 化学改性化学改性主要通过引入新的官能团或改变聚氨酯分子链的结构来提高涂层的性能。
例如，通过引入具有优异防腐性能的官能团，可以提高涂层的耐腐蚀性能；通过改变分子链的柔韧性，可以提高涂层的柔韧性和附着力。
四、实验方法与结果分析1. 实验方法采用不同的合成工艺和改性方法，制备一系列水性聚氨酯防护型涂层样品。
通过实验测试其性能，如硬度、耐磨性、耐候性、耐腐蚀性等。
同时，利用现代分析手段，如红外光谱、扫描电镜等，对涂层的结构进行表征。
2. 结果分析实验结果表明，通过合理的合成工艺和改性方法，可以显著提高水性聚氨酯防护型涂层的性能。
例如，添加纳米材料可以显著提高涂层的硬度和耐磨性；引入具有优异防腐性能的官能团可以显著提高涂层的耐腐蚀性能。
此外，通过调整涂层的结构，如改变孔隙率或厚度，也可以实现对其性能的优化。
IPDI型高固含量水性聚氨酯的合成及应用
IPDI型高固含量水性聚氨酯的合成及应用IPDI型高固含量水性聚氨酯的合成及应用近年来，随着环保意识的增强，水性聚氨酯作为一种绿色环保的涂料材料得到了广泛应用。
在水性聚氨酯的合成中，IPDI（异亚磷酸二异氰酯）被认为是一种理想的原料，因其具有低挥发性、高固含量、高耐久性等特点。
本文将探讨IPDI型高固含量水性聚氨酯的合成方法及应用领域。
一、IPDI型高固含量水性聚氨酯的合成1. 原料选择IPDI是一种常见的聚氨酯材料，其主要特点是低挥发性和高固含量。
此外，为了给聚氨酯涂料赋予良好的性能，还需选择适合的助剂和交联剂。
2. 合成反应IPDI型高固含量水性聚氨酯的合成一般通过两步法进行。
首先，将IPDI与二元醇进行缩聚反应，生成醇基端基团；其次，将醇基端基团与多元醇和交联剂进行反应，形成聚氨酯链。
合成反应的关键是要控制反应条件，确保反应发生顺利且产物质量良好。
反应温度、反应时间和原料比例是影响合成工艺的重要因素。
二、IPDI型高固含量水性聚氨酯的应用1. 水性漆及涂料IPDI型高固含量水性聚氨酯具有优异的耐温性、耐腐蚀性和耐洗擦性等性能，在水性漆及涂料领域有广泛的应用。
这些涂料可以用于汽车、建筑、家具等领域，具有较长的使用寿命和较好的环保性。
2. 胶黏剂IPDI型高固含量水性聚氨酯具有良好的粘附性和强度，可用于制备各种胶黏剂。
这些胶黏剂可以广泛应用于家具、包装、建筑等领域，具有较强的粘接力和较好的耐久性。
3. 弹性体IPDI型高固含量水性聚氨酯可以与弹性体交联形成弹性的聚氨酯材料。
这些材料具有良好的弹性、柔韧性和耐磨性，可用于制备运动鞋底、塑胶地板等产品。
4. 包装材料IPDI型高固含量水性聚氨酯具有较好的柔韧性和耐磨性，可用于制备包装材料。
这些包装材料可以用于电子产品、食品、药品等领域，具有较好的保护性能和环保性。
总结IPDI型高固含量水性聚氨酯作为一种绿色环保的涂料材料，在涂料、胶黏剂、弹性体和包装材料等领域都有广泛的应用。
水性聚氨酯的合成及应用
水性聚氨酯的合成及应用水性聚氨酯（Waterborne Polyurethane, WPU）是一种特殊的聚氨酯树脂，具有良好的环境友好性和广泛的应用前景。
本文将介绍水性聚氨酯的合成方法、特性以及其在涂料、胶黏剂和纺织品等领域的应用。
一、水性聚氨酯的合成方法水性聚氨酯的合成可以通过两种主要方法实现：一种是预聚体法，另一种是原位乳化法。
1. 预聚体法预聚体法是通过将聚酯或聚醚与异氰酸酯化合物反应，形成异氰酸酯预聚体。
然后，将预聚体与含有胺官能团的化合物反应，生成聚醚型或聚酯型水性聚氨酯。
需要注意的是，在反应过程中，需要添加适量的表面活性剂和乳化剂来帮助稳定乳液。
2. 原位乳化法原位乳化法是将聚酯或聚醚与异氰酸酯化合物、氨基功能的稳定乳化剂以及乳化剂反应，直接形成乳液。
该方法与预聚体法相比，更加简便和高效。
二、水性聚氨酯的特性水性聚氨酯具有以下几个显著的特性：1. 环保性与传统的溶剂型聚氨酯相比，水性聚氨酯不含有机溶剂，因此减少了挥发性有机化合物的排放，对环境污染更小。
同时，水性聚氨酯在应用过程中，不会产生有毒气体，对操作者的安全也更有保障。
2. 膜性能优良水性聚氨酯具有良好的强度、韧性和耐候性。
其形成的薄膜可提供优异的涂层性能，具有良好的抗刮擦性、耐化学品侵蚀性和抗氧化性等特点。
3. 附着力强水性聚氨酯可以与多种基材良好地附着，包括金属、塑料、玻璃等。
在涂料和胶黏剂领域，其优异的附着力使其成为一种理想的材料。
三、水性聚氨酯的应用水性聚氨酯在多个领域具有广泛的应用前景。
1. 涂料作为一种环保型涂料原料，水性聚氨酯具有优异的防护性能和装饰效果。
它可以应用于室内外墙面、家具、汽车、船舶等领域，为表面提供持久的保护。
2. 胶黏剂水性聚氨酯具有良好的粘接性能和耐湿性，适用于纸张、金属、木材等材料的粘接。
在制造行业中，水性聚氨酯胶黏剂得到广泛应用，如家具制造、包装行业和纸制品加工等。
3. 纺织品水性聚氨酯可用作纺织品的涂层剂和涂料。
水性聚氨酯生产工艺-水性聚氨酯的合成
第4 章艺技术方案4.1工艺技术4.1.1技改前工艺技术企业现有1万吨溶剂型聚氨酯生产线，生产方式采用间歇式，分为多元醇合成和聚氨酯合成两个工序，工艺流程如图4-1，4-2所示。
图4-1多元醇合成流程图图4-2聚氟酯合成流程图从流程图可看出，聚氨酯合成首先由脂肪族二元醇乙二醇、1，4 丁二醇和脂肪族二元羧酸己二酸酯化、聚合生成中间体多元醇，再由多元醇和异氰酸酯在溶剂二甲基甲酰胺、甲苯、丁酮的作用下聚合而成。
生产过程中所用二甲基甲酰胺等溶剂或多或少具有一些毒害性，在整个生产所需的原辅材料中所占比例高达70%。
4.1.2技改后工艺技术4.121工艺流程图技改后，生产方式仍为间歇式，首先由小分子醇和酸酯化、聚合生成多元醇，多元醇再和MDI以去离子水为溶剂，经过扩链剂扩链聚合生成水性聚氨酯树脂。
聚酯多元醇的合成方法和技改前相同，聚氨酯合成工序用溶有扩链剂的去离子水代替有机溶剂，工艺也有所改进, 具体流程如下。
(1)聚酯多元醇的合成聚酯多元醇的合成工序流程图同图4-1。
图4・3水性聚氨酯树脂生产工艺流程图4.1.2.2工艺流程简述（1 ）聚酯多元醇合成工艺流程说明 半成品聚酯多元醇合成工艺与技改前相同， 由脂肪族二元羧酸和脂肪族二元醇按一定摩尔比反应制得。
a ：在常温常压下按照工艺配比要求向反应釡中加入乙二醇、 式是管道输送，开启搅拌装置搅拌物料；b :预聚合：测定聚合物酸值达一定值后， 人工加入催化剂反应 30分钟，启动真空泵对反应 釡抽真空以降低酸值提高聚合物分子量， 打开氮气控制阀向反应釡通入氮气， 氮气作用是防 止釡内物料氧化，同时起到搅拌作用；C ：缩聚合：启动油封式真空泵增加真空度除去残余的水分子和小分子醇，提高聚合物分子 量；。
（2 ）水性聚氨酯合成工艺流程说明水性聚氨酯树脂合成采用预聚体分散法，由聚酯多元醇和异氰酸酯常压下预聚， 预聚体经中和剂中和后， 在较低温度下向预聚体中加入溶有扩链 剂的去离子水，边扩链边分散制备而来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水性聚氨酯的合成可分为两个阶段： 第一阶段为预逐步聚合，即由低聚物二醇、扩链 剂、水性单体、二异氰酸酯通过溶液逐步聚合生 成分子量为103 量级的水性聚氨酯预聚体；第二 阶段为中和后预聚体在水中的分散。
低聚物多元醇与二异氰酸 酯
DMPA 聚合反应 预聚体 乳化 中和
水性聚氨酯分散体
引发剂
改性物质
1.4 水性聚氨酯的应用
皮革涂饰 1 层、织物 涂层
2 水性涂 料 建筑涂 料 3 粘合剂
6
金属涂 层
5
家具烘 烤漆
4
印染助 剂
水性聚氨酯的前景
（1）双组分水性聚氨酯的研究与开发 （2）利用其他高分子材料对水性聚氨酯改性。 （3）开展对功能性水性聚氨酯的研究。 （4）研究新的固化成膜工艺。 （5）水性热固化聚氨酯用封闭剂和交联剂。 （6）水性聚氨酯应用助剂的研究以及商品化。 （7）提高国内水性聚氨酯产品质量和减少批差，开 展对水性聚氨酯专用设备的开发并投入市场
改性树脂乳液
1.3.3水性聚氨酯的合成方法
一、外乳化法
此法是采用二官能度 (聚醚和聚酯等)和过量的 二异氰酸酯通过逐步聚合 反应，制成具有适当分子 量的带有NCO端基的PU 预聚体和其溶液，然后加 入适当的乳化剂，经强剪 切作用，强制性地分散于 水中，反应如下：
预聚体粘度越低，越容易乳化，分散所需的能量也越低。如入少量 的可溶于水中的有机溶剂易于乳化。最好的办法是在乳化剂存在的 情况下，将这种PU与二胺扩链剂反应，以生成分子量更高的聚氨 酯-聚脲树脂。其反应如下：
也可将异氰酸酯与N-甲基二乙醇胺反应，再与碘甲烷进行 季铵制成阳离子水性聚氨酯。反应过程如下：
乳化原理
利用中和剂或成盐剂， 使水性聚氨酯的侧基( COOH ) 或 叔氨基( NR3 ) 在高速搅拌作用下分散于水中。 中和剂或 成盐剂的选择原则是: 使树脂稳定性好， 色浅外观好且经 济易得。 乳化过程中， 理想的状态是聚氨酯大分子链上的疏水部 分曲卷聚集在乳胶中心。亲水基团分布在乳胶粒表面并指 向外围水相， 粒子界面上离子结合体的分裂作用形成双 电层， 通过化学键连接在聚氨酯骨架上的阴（阳）离子 保留固定在粒子表面， 而离子则迁移至粒子周围的水相 中， 在微球表面形成N电势的电荷层， 从而加强了水分 散体的稳定性。
亲水基团
合成单体
包装形式
• 水性聚氨酯可分为单组分水性聚氨酯和双组分水性聚
氨酯。
1.3水性聚氨酯的合成
水性聚氨酯树脂是水性PU涂料，胶粘剂等应用的基 料，要想得到水性的PU涂料，必须首先制得稳定的水 性PU树脂。由于PU疏水性很强，难分散于水中，企图 采用一般的乙烯基合成树脂的方法是不可行的。一般用 聚合物二元醇（或多元醇）与二异氰酸酯反应，制得预 聚体聚氨酯树脂，然后采用相转移的方法将其溶解或者 乳化在水中。
1.3.1 水性聚氨酯的合成原料
多异氰酸酯 水性聚氨酯合成的多异氰酸酯包括芳香族 和脂肪族两大类。芳香族主要有TDI（甲苯 二异氰酸酯）、MDI（二苯基甲烷二异氰酸 酯）；脂肪族主要有HDI（六亚甲基二异氰 酸酯）、IPDI（异佛尔酮二异氰酸酯）。
பைடு நூலகம்
低聚物多元醇
水性聚氨酯合成用低聚物多元醇主要包括聚醚型、聚酯型 两大类，它构成聚氨酯的软段。
（2）阳离子型
和阴离子型水性聚氨酯有所不同的，是在预聚体的制 备过程中使用N-烷基二醇胺扩链剂，生成分子量较高 的预聚体，使聚氨酯分子结构中含有叔胺基。其反应 如下： 再用酸（如醋酸）中和，或在中和时使残存NCO与 水反应也可用卤代烷将大分子链上的叔胺基转化为季 铵盐，在均化器中搅拌乳化成阳离子型水性聚氨酯。
（1）阴离子型水性聚氨酯，亲水基团为羧基或者磺酸基。
（2）阳离子型水性聚氨酯，亲水基团为叔胺基。
（1）阴离子型
将二官能度聚醚或者聚酯和过量二异氰酸酯反应，制备含 NCO端基的预聚体，然后在溶剂中采用羧基酸（如酒石酸， TMP）作为扩链剂，将羧基阴离子引入到聚氨酯主链中， 在用有机胺中和后，在搅拌作用下加入无离子水乳化，即 得阴离子型聚氨酯。
溶剂型在下降，水性涂料在上升
水性聚氨酯
1.1 聚氨酯概述 1.2 水性聚氨酯 1.3 水性聚氨酯的合成 1.4 水性聚氨酯的应用 1.5 前景
1.1 聚氨酯的简介
聚氨酯的结构它由多异氰酸酯（如，二异氰酸酯 OCN-R-NCO）与多元醇（如，二元醇HO-R-OH） 聚合而成，其中氨基甲酸酯链段是重复的结构单 元。聚氨酯结构中具有类似酰胺基团及酯基团的 结构，因此，聚氨酯的化学与物理性质介于聚酰 胺和聚酯之间。 —[-CO-NH-R-NH-CO-OR-O-]n—
中和剂（成盐剂）
中和剂是一种能和羧基、磺酸基或叔胺基成盐的试剂。水 性聚氨酯使用的中和剂是三乙胺、氨水、盐酸及醋酸等。
溶剂
水性聚氨酯预聚体制备时粘度较大，为方便传质、传热， 尤其是后期的乳化，必须加入适当的溶剂。
水
水性聚氨酯中水是分散介质，为提高稳定性，此时应使用 去离子水或蒸馏水。
1.3.2 水性聚氨酯的合成机理
水性聚氨酯涂料的研究进展 及其应用
主讲人：王长坤 导师：梁亮
引言 引言
进入21世纪初，环境保护愈发受到世人的关注。溶剂型涂 料含有大量的挥发性有机溶剂（VOC），在使用的过程中 排入大气，不仅破坏环境，危害健康，同时也浪费资源能 量。随着国际范围内的能源紧张和资源保护法进一步苛刻， VOC 的排放量进一步受到限制。在这样一个背景下，水 性PU就作为涂料而言，不仅在制作过程中不使用溶剂， 施工中不排放有机溶剂而且完全符合国际4E原则，因而水 性PU的发展，呈现出极为良好的前景。
1.2水性聚氨酯
水性聚氨酯(Waterborne Polyurethane， 简称WPU )是以水为介质或者分散于的二元 胶态体系。聚氨酯粒子分散于连续的水相中， 也称之为水性PU 或水基PU。它具有无毒， 不易燃烧， 不污染环境， 节能， 安全可靠， 不易损伤被涂饰表面， 易操作和改性等优点。
扩链剂
为了调节分子量及软、硬段比例，在水性聚氨酯合成中常 使用扩链剂。扩链剂主要是多官能度醇类或胺类化合物。
亲水剂（亲水性扩链剂）
亲水性扩链剂指能在水性聚氨酯大分子主链上引入亲水基 团的扩链剂，它是水性聚氨酯制备中使用的功能单体。该 类扩链剂中带有羧基、磺酸基或叔胺基，结合有此类基团 的聚氨酯经中和、离子化，即呈现水溶性。
1.2.1水性聚氨酯的分类
外观分类 •水性聚氨酯可分为聚氨酯水溶液（粒经<1nm）、聚氨 酯分散体（粒经1nm～100nm）和聚氨酯乳液（粒经 >100nm）。 •水性聚氨酯可分为阴离子型水性聚氨酯、阳离子型水 性聚氨酯和非离子型水性聚氨酯。 •水性聚氨酯可分为聚醚型、聚酯型和聚醚、聚酯混 合型。
由于胺基与NCO基团反应速率比水快一个数量级，因此 外乳化法在大多数的情况下可在水中分散的同时进行扩 链
二、自乳化法
在疏水性的聚氨酯分子结构中引入亲水的离子性基团，制成含离子 键的聚氨酯，然后将其分散于水中，并在油水两相体系中进行扩链反
应，经季铵化形成离子时，即得稳定的水性聚氨酯。
按亲水基团的类型可分为：
