非球面检验的辅助光学系统设计(郝沛明 著)思维导图
光学设计实例双胶合透镜非球面单透镜激光扩束镜-ppt课件
与平板距前后镜组的间隔无关。
3〕加补偿透镜：在任务波长下完成设计后，在准直〔大 口径〕镜组外侧参与一块适当构造的透镜，使其在检验波 长下的像质优于衍射极限。
缺乏：透补偿镜与准直镜组的间隔、同心度会影响
实例4 激光扩束镜的设计
设计要求 扩束倍率：60 入射口径： 0.5-1mm 出射口径： 30-60mm 任务波长：1053nm 检验波长：632.8nm 像质要求：波像差< /8( =1053nm) 构外型式 由聚焦镜组+准直镜组构成 重点校正准直镜组的像差，由于其口径大 主要是球差与小视场彗差 准直镜组为双分别构造
实例4 激光扩束镜的设计
消色差设计结果 任务波长1053nm下的像质
实例4 激光扩束镜的设计
补偿镜设计结果 任务波长1053nm下的像质
实例4 激光扩束镜的设计
补偿镜设计结果 检验波长632.8nm下的像质
光学设计 ——光学
设计实例
双胶合物镜
优化实例〔2〕
•总 不等于零，不能校正场曲；
•在玻璃组适宜宜时，可校正色差。
•取f’=100, D/f’=1:5, 2 =±3°，平行光入射;
•取各种玻璃组合〔可以查“光学设计手册〞〕如： 3
• BK7/SF2, SF5, SF1, SF10, SF4
•都可以用程序得到对 0°视场校正良好的结果〔取波长为F，d，C〕，但3°视 场普通有较大彗差，不能校正。将光阑位置作为变量时，普通依然如此。〔初 始半径可取〔60，-60，∞〕。
构成大孔径小视场光学系统。
简单采用Default merit Function做优化，普通得不到结果，为此先经过AnalysisAberration coefficients-Seidel coefficients, 即初级像差计算得到适当的校正S2的半 径初值为出发点，另外Merit Function 中取带〔Ring)改为15-20，自动优化可以得 到好的结果〔文件Asph6〕。
带有非球面矫正器的施密特—卡塞格林系统

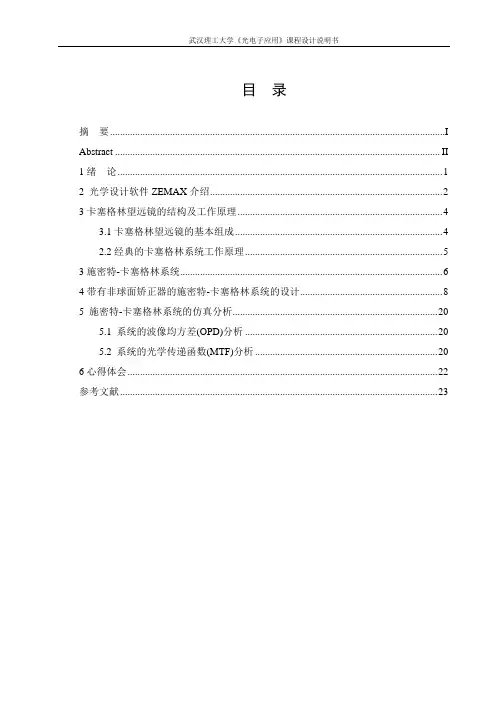

目录摘要 (I)Abstract (II)1绪论 (1)2 光学设计软件ZEMAX介绍 (2)3卡塞格林望远镜的结构及工作原理 (4)3.1卡塞格林望远镜的基本组成 (4)2.2经典的卡塞格林系统工作原理 (5)3施密特-卡塞格林系统 (6)4带有非球面矫正器的施密特-卡塞格林系统的设计 (8)5 施密特-卡塞格林系统的仿真分析 (20)5.1 系统的波像均方差(OPD)分析 (20)5.2 系统的光学传递函数(MTF)分析 (20)6心得体会 (22)参考文献 (23)摘要望远镜是一种利用凹透镜和凸透镜观测遥远物体的光学仪器。
