【17期】 逻辑分析仪可视触发和流程触发的高级应用

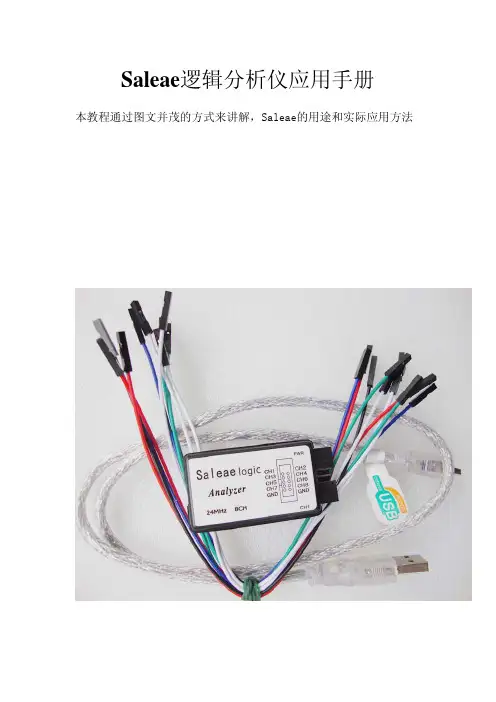

Saleae逻辑分析仪应用手册
Saleae逻辑分析仪应用手册本教程通过图文并茂的方式来讲解，Saleae的用途和实际应用方法一、什么是逻辑分析仪：逻辑分析仪是一种类似于示波器的波形测试设备，它通过采集指定的信号，并通过图形或者数据统计化的方式展示给开发人员，开发人员通过这些图形化时序信号按照协议来分析硬件或者软件中的错误。
逻辑分析仪是设计中不可缺少的设备，通过它，可以迅速定位错误，发现并解决问题，达到事半功倍的效果，尤其在分析时序，比如 1wire、I2C、UART、SPI、CAN等数据的时候，应用逻辑分析仪解决问题非常快速。
以下是一个 Saleae分析一个 UART通信时序和一个 IIC时序的典型例子：从图中我们可以清晰的看到， UART通信在波特率 9600下面，清晰的显示出十六进制数字 0xA9，而下边的 IIC信号一个读数据的时序过程，通道 1是 SDA，通道 2是 SCL，在 1通道中清楚的显示出来，绿点表示起始位，红点表示结束位，第一个是往 0x90这个器件地址写数据 (w是 write的意思 )，第二个表示要读取的地址是 0x40,第三个数据是重新发送器件地址并且是读数据，第 4个字节即读到的数据 0xA9。
是不是感觉非常方便快捷呢。
二、软件安装以及软件基本应用首先安装 logic software，软件在光盘里有配套，同时也可以到官方网站下载，下载地址是： /downloads。
这里有各种系统版本支持，请下载你所需要的系统支持版本:下载完后，直接双击安装。
安装完后，会在桌面出现一个快捷方式：双击快捷方式，进入后，会出现以下界面：这个逻辑分析仪软件在没有插入硬件的时候，最上边显示的是 Disconnected，可以进行模拟运行 (start simulation),用鼠标点一下后会出现一个模拟的波形，如果你提前设置协议的话 (如何设置协议，后边会讲)，他还会产生符合你协议的波形呢 ~！当然，非真实测到的波形，可以让你提前体验一下，点鼠标左键放大波形，右键缩小波形，滚动鼠标滑轮也可以放大和缩小波形，没有使用硬件之前可以提前体验一下。
逻辑分析仪的触发
图 2.4 UART 起始位触发
在虚拟仪器不断发展的今天，协议触发在基于通用 PC 平台和可编程器件的虚拟仪器上 得到了很好地发展，可以分析的协议包括 UART、高速 SPI、SSI、I2C、MODBUS、Wiegend、 1-Wire 等，由广州致远电子有限公司生产的系列逻辑分析仪更是支持了包括所有以上非常实 用的协议。通过不断地更新现有的 PC 端的用户软件，生产厂商可以及时解决协议分析触发 功能的 bug，不断增强完善旧有的协议触发功能，同时开发新的协议触发功能以适应新的需 要，而用户只需要花费很少地代价通过 Internet 下载生产厂商提供的用户软件，取得授权后 使用新的功能而不需要改动硬件设备。
延迟触发指在数据流中检测到特定触发字的时候并不产生触发信号，而是等待指定的延 时之后再产生触发。延迟触发有两种，一种是触发字到来时延时后触发，即在从检测到触发 字开始计时到延时结束；另一种是触发字结束延时后触发，即在检测到的触发字结束后开始 计时到延时结束。这两种功能可以有效利用有限的存储容量捕捉所需要的信息。
为使用户使用时更加方便，绝大多数的逻辑分析仪触发数据不仅可用二进制来设置，而 且可用十进制、八进制、十六进制甚至 ASCII 字符设置。在查看 4bit 倍数宽度的总线时， 使用十六进制的触发数据就会比教的方便。很明显如果用二进制设置触发数据，来捕捉 32bit 宽度的数据总线就没有十六进制表示来得简洁清晰。
触发的概念最初出现在模拟示波器上，示波器在设置的特定波形的信号到来时停止采 集，并将波形绘制在屏幕上。逻辑分析仪用于分析数字系统时沿用了该概念。
数字系统在运行过程中，大多数情况下数据是连续不断的，逻辑分析仪要显示观测的数 据必需被存储下来，而逻辑分析仪的储存深度毕竟有限，这相当于在传输带上抽取一定的数 据，抽取的数据量取决于逻辑分析仪的存储深度。通过触发的方式，在特定波形数据信号产 生的条件下，观测与其相关的信号在该条件产生的前或（和）后时刻的状态。直观表现就是 触发位置的设置。如果触发位置设置为跟踪触发开始，则存储器在触发事件发生时开始储存 采集到的数据，直到存储器满；如果选择跟踪触发结束，则触发事件发生前存储器一直存储 采集到的连续数据，直到触发时停止存储，当存储器满而触发事件尚未发生时新数据将自动 覆盖最早存储的数据。
逻辑分析仪使用指南
在电子产品开发过程中我们最常用的是示波器，但随着微处理器的出现，电子工程师们越 来越发现传统的双通道或四通道示波器不能满足微处理器电路在设计开发工程中的需要。于是 具有多通道输入的逻辑分析仪就应运而生，逻辑分析仪不但解决了示波器输入通道不足的问题， 还提供了更加强大的触发功能和分析功能，对于数字电路开发系统来说，逻辑分析仪无疑是一 个很好的测试分析工具。
图 2 示波器测量 UART 结果
6
对一个信号使用逻辑分析仪进行测量比较，如图 5 所示。逻辑分析仪除了可以测量出 UART 的高低电平时间外，还可以通过插件的形式对数据进行分析。只要输入 UART 的参数，逻辑分析 仪即可对 UART 传输数据进行分析，并把结果显示出来，让开发工程师可以更加直观的知道传输 的数据。
与示波器相比逻辑分析仪具有以下优点： 1. 同时监测多路输入 2. 完善的触发功能 3. 强大的分析功能 4. 逻辑分析仪应用的 4 个层次 逻辑分析仪在应用中可以分为 4 个层次： 1. 观察波形
观察测量波形中是否存在毛刺、干扰，频率是否正确等。 2. 时序测量
对被测量信号进行时序分析，排除操作冲突、时序协调等问题。 3. 辅助分析
8
逻辑分析仪硬件连接
取出逻辑分析仪及所附的 USB 连接线，将逻辑分析仪和计算机用 USB 线连接。将附带的 12V 电源接入逻辑分析仪。
系统要求
1. 基本配置: (1) IBM-PC 及其兼容机， Windows98/2000/XP/me/WIN7 操作系统； (2) 具备 USB 口；
软件安装
图 1 SPI 测量结果 从图 1 中可以十分明了的观测 SPI 通讯中收发数据与时钟及片选的关系。 不但在测量中可以使用逻辑分析仪对多个输入信号进行测量，平时可以用来当做多输入逻 辑示波器使用，对输入的电平随时观察。 2. 触发功能 功能完善的触发设置是逻辑分析仪的一大特色，与示波器只能触发电平和边沿的触发相比， 逻辑分析仪设置的触发方式可以说是五花八门、多种多样。本逻辑分析仪具备的触发方式有三 种：1.边沿触发 2.组合逻辑触发 3.脉宽触发。 3. 分析功能 示波器的分析功能只是针对输入通道进行频率、占空比、峰峰值等单一的通道进行测量。 而逻辑分析仪则可以针对一个或多个输入通道进行时序和状态的分析。 对于单片机 UART 发出的数据，使用示波器和逻辑分析仪都可以对其进行测量，图 4 为示波 器测量的结果，可以观测到 UART 的高低电平时间，但数据是什么就无从而知了。
逻辑分析仪的应用
第1章逻辑分析仪的应用逻辑分析仪是分析数字系统逻辑关系的仪器。
逻辑分析仪是属于数据域测试仪器中的一种总线分析仪，即以总线（多线）概念为基础，同时对多条数据线上的数据流进行观察和测试的仪器，这种仪器对复杂的数字系统的测试和分析十分有效。
逻辑分析仪是利用时钟从测试设备上采集和显示数字信号的仪器，最主要作用在于时序判定。
一、逻辑分析仪的应用场合通常在电子仪器行业，我们在以下情况下需要使用逻辑分析仪：●调试并检验数字系统的运行；●同时跟踪并使多个数字信号相关联；●检验并分析总线中违反时限的操作以及瞬变状态；●跟踪嵌入软件的执行情况。
二、逻辑分析仪的使用步骤使用逻辑分析仪与数字信号相连、捕获数字信号并进行分析，一般有以下4个步骤：●用逻辑探头与被测系统(DUT)相连；●设置时钟模式和触发条件；●捕获被测信号；●分析与显示捕获的数据。
三、逻辑探头在使用逻辑分析仪测试中，首先选择合适的逻辑探头与被测系统(DUT)相连，探头利用内部比较器将输入电压与门限电压相比较，确定信号的逻辑状态(1或0)。
门限值由用户设定，范围由逻辑分析仪本身决定，常用的逻辑电平为TTL电平、CMOS电平、ECL电平等等。
逻辑分析仪的探头有各种各样的形状、大小，用户可以根据自己的需要，选择合适的探头夹具。
常用的探头有用于点到点故障查找的“夹子状”，有用在电路板上专用的连接器高密度、多通道型探头。
逻辑探头应能够捕获高质量的信号，并且对被测系统的影响最小。
另外，逻辑分析仪的探头应能提供高质量信号并传递给逻辑分析仪，并且对被测系统造成的负载最小，而且要适合与电路板及设备以多种方式连接。
四、设置时钟模式和触发条件在逻辑分析仪与被测系统连接好之后，需要设置时钟模式与触发条件。
逻辑分析仪的数据捕获方式不同于示波器，它有两种捕获方式，分别是异步捕获，获取信号的时间信息和同步捕获，用于获取被测系统的状态信息。
其中异步分析更类似于示波器的数据捕获方式，其中采样率、波形捕获率等概念都与示波器的相关概念类似。

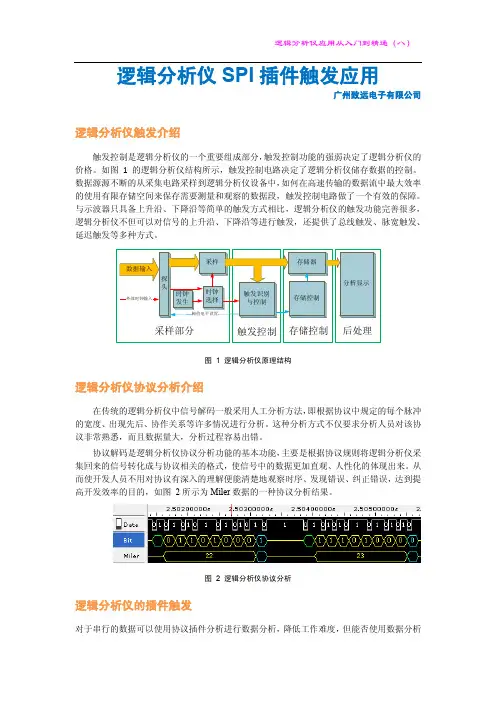

逻辑分析仪讲座8-逻辑分析仪SPI插件触发应用
关于测量与分析事业部
广州致远电子有限公司是集研发、生产、销售和服务于一体，产学研双结合的高新技术 企业。广州致远电子有限公司测量与分析事业部致力于测量测试仪器和开发工具设计与开 发。现拥有十大类，数十种产品。产品囊括数字示波器、逻辑分析仪、协议分析仪、数字万 用表、信号发生器、通用仿真器、通用编程器、数据采集板卡等。产品广泛应用于电子研发、 生产制造、工业控制、网络通信、科研院校和国防科技等领域。同时，广州致远电子有限公 司应邀参与数字示波器和逻辑分析仪国家标准的制定。测量与分析事业部的产品还得到了 TI、NXP、RENESAS、FUJITSU、WINBOND、INFINEON、LIMINARY、SUNPLUS、MYSON、SYNCMOS 等著名半导体公司的第三方认可。
图 7 Fast_Read 模式数据
结束语
使用插件触发可以轻松的捕获串行数据协议后的数据，使得数据分析和数据触发有机的 融合一体，让用户在大批量的传输数据中可以精确的触发和分析。
逻辑分析仪应用从入门到精通（八）
关于广州致远电子有限公司
广州致远电子有限公司成立于 2001 年 5 月，设备网现场总线 DeviceNet 协会（ODVA CHINA）成员单位，是集研发、生产、销售于一体的专业公司。公司业务遍及全国各地，并 已进军国际市场。
北京周立功
地址：北京市海淀区知春路
113 号银网中心 A 座
1207-1208 室
邮编：100086
电话：(010) 62635573-123
62536179-100 62635033
62635884
62536178
上海周立功
地址：上海市北京东路 668 号 科技京城东座 7E 室 邮编：200001 电话：(021) 53085005-813
逻辑分析仪可视触发和流程触发的高级应用
逻辑分析仪─从入门到精通讲座(17) 逻辑分析仪可视触发和流程触发的高级应用1. 引言使用过FPGA的嵌入式逻辑分析仪的用户都知道，用户可以使用FPGA的流程触发随意设置触发条件，且可以多级级联，最终触发采集。
这样用户可以避免嵌入式逻辑分析仪所占用的资源过多并且加快了错误的定位，这样用户在调试程序的时候上就有了一把利剑。
同样广州致远电子有限公司的LAB6052逻辑分析仪的高级触发功能也基本可以达到以上目的，其内部集成了32位定时器、32位计数器和高速比较模块，高效的使用以上模块资源，协同先进的触发功能可以合理利用逻辑分析仪所有的内部资源，使得触发调试可以更加随心所欲。
LAB6052还具有业界独有的可视触发功能，可通过波形视图快速地建立触发条件，使得电路调试事倍功半。
2. 可视触发运用实例所谓可视触发，即触发条件的设置是可以形象的观察的，当用户发现程序中的随机错误的时候，其可以把发生错误时的相关的控制信号作为一个触发的条件，在波形中框起来，作为下一次触发的条件，同加调速效率的同时也加快了开发进程。
下面以一个实例来说明其用法，如图1所示，当发现异常情况时，点击鼠标左键，从左上往右下框住特殊波形，在右上方即会显示触发的条件，如图1所示显示的触发条件是en下降沿并且data等于0x1。
点击右下方弹出的窗口中的设置成触发选项，触发条件就设置完成，点击运行，等待相应的特别数据到来就可以产生触发事件并进行数据采集，这样用户就可以加快触发条件设置，简化了用户调试的步骤。
图 1 可视触发的设置通过以上的步骤，其准确定位了触发的位置，如图2所示的红色的触发点位置，精准的定位在设置的触发条件下。
其独特的可视触发功能使得用户设置触发条件愈发简单和智能化。
图2可视触发结果图3. 流程触发运用实例在嵌入式系统调试中经常需要通过判断信号的持续时间来判定系统的运行，在高级触发中这非常容易实现，并且高级触发可以多级级联，即这个信号持续时间足够后，可能后面还需要有一些触发条件，LAB6052也是可以完全满足，其支持多达256个步骤的流程触发，可以胜任绝大部分用户调试的触发需求，灵活的使用这个功能可以解决调试中的许多问题。
逻辑分析仪设备安全操作规程
逻辑分析仪设备安全操作规程1. 引言逻辑分析仪是一种常用的测试仪器，广泛应用于电子产品的调试、测试等领域。
然而，由于其复杂的测试原理和高度敏感的测试数据，逻辑分析仪的操作存在一定的风险。
因此，为保障测试操作和测试数据的安全，本文将对逻辑分析仪设备的安全操作规程进行介绍。
2. 设备安全操作规程2.1 设备环境检查在进行测试之前，应对测试环境进行检查，确保环境符合逻辑分析仪的要求，以避免测试数据失真等问题。
具体检查事项如下：•检查电源供应是否稳定，并且符合逻辑分析仪的输入电压范围要求；•检查设备的连接线是否牢固，确保信号的传输质量；•检查测试设备的工作环境，避免外部因素干扰测试数据。
2.2 设备开机操作逻辑分析仪的开机操作是整个测试流程中非常重要的一步。
通过正确的开机流程开启设备，能够有效避免设备损坏和测试数据的丢失。
具体开机步骤如下：•按照设备说明书正确接通电源；•打开计算机主机或者笔记本电脑；•打开逻辑分析仪软件，并核对设备信息；•按照提示输入设备的一些关键信息，如采样速率等。
2.3 设备测试操作在进行测试操作时，需要遵守一定的操作规则以保障测试数据的准确性。
在测试操作时应避免以下情况的发生：•避免在高温、潮湿等恶劣环境中进行测试；•避免测试过程中频繁插拔连接线等动作；•在进行信号采集时，应按照设备指令进行采样操作。
2.4 设备关闭操作在使用逻辑分析仪设备后，需要执行正确的关闭操作以避免设备损坏和测试数据的丢失。
•关闭逻辑分析仪软件；•关闭逻辑分析仪的电源供应，确保设备处于关闭状态；•断开所有连接线，并妥善保存设备连接线和探头等配件；•将设备置于干燥、防尘、防潮的地方，并做好相应的保养工作。
3. 结论逻辑分析仪设备操作过程中需要注意许多细节，正确的操作保障了测试数据的安全和测试设备的正常使用。
此外，作为测试工程师在测试过程中也应注意数据备份，以确保数据的安全性，合理使用设备，充分保障测试效率。
4. 参考文献1.林宁. 电子测试技术-逻辑分析仪教学指导书[M]. 北京邮电大学出版社, 2009.2.夏恒德. 逻辑分析仪技术详解[M]. 机械工业出版社, 2013.3.徐成勇, 陈铭勇. 逻辑分析仪的使用及应用实践[C]//2019全国电气自动化工程师技能大赛（电路设计）试题. 2019.。
逻辑分析仪原理及应用研究报告
逻辑分析仪原理及应用研究一、实验目的：1．了解逻辑分析仪的根本工作原理。
2．掌握利用逻辑分析仪进展数字系统测试分析的方法二、实验原理：〈一〉逻辑分析仪原理及相关术语简介。
〔1〕逻辑分析仪的工作原理简介逻辑分析仪的组成构造如图1所示，它主要包括数据捕获和数据显示两大局部。
由于数字系统的测试一般要观察较长时间围的信号间逻辑关系或较长的数据流才能进展分析，逻辑分析仪一般采用先进展数据捕获即采集并存储数据，然后进展数据显示并观察分析的方式。
因此逻辑分析仪部构造可划分为两大局部：数据捕获及数据显示。
数据捕获局部包括信号输入、采样、数据存储、触发产生和时钟电路等。
外部被测信号送到信号输入电路，与门限电平进展比拟，通过比拟器整形为符合逻辑分析仪部逻辑电平的信号〔如TTL电平信号〕。
采样电路在采样时钟控制下对信号进展采样，采样获得的数据流送到触发产生电路进展触发识别，根据数据捕获方式，在数据流中搜索特定的数据字〔触发字〕，当搜索到符合条件的触发字时，就产生触发信号。
数据存储电路在触发信号的作用下进展相应的数据存储控制，而时钟电路可以选择外时钟或时钟作为系统的工作时钟。
数据捕获完成后，由显示控制电路将存储的数据以适当方式〔波形或字符列表等〕显示出来，以便对捕获的数据进展观察分析。
图1 逻辑分析仪原理构造〔2〕逻辑分析仪相关术语简介组合触发：当输入数据设定触发字一致时，产生触发脉冲。
每一个输入通道都有一个触发字选择设置开关，每个开关有三种触发条件：1、0、*，"1〞表示高电平，"0〞表示低电平，"*〞表示任意值。
例如*逻辑分析仪有八个通道，如果触发字设为011001*0，则在八个输入数据通道中出现下面两种组合中的一种时都会产生触发：01100100或01100110。
组合触发是逻辑分析仪最根本的触发方式。
延迟触发：延迟触发是在数据流中搜索到触发字时，并不立即跟踪，而是延迟一定数量的数据后才开场或停顿存储数据，它可以改变触发字与数据窗口的相对位置。
逻辑分析仪使用方法
逻辑分析仪使用方法逻辑分析仪是一种用来测量和分析数字信号的仪器，它可以帮助工程师和技术人员对数字电路进行故障诊断、信号分析和性能评估。
在本文中，我们将介绍逻辑分析仪的基本使用方法，以帮助用户更好地理解和操作这一设备。
1. 连接逻辑分析仪。
首先，将逻辑分析仪与待测电路进行连接。
通常情况下，逻辑分析仪会配备一根数据线，用户需要将其连接至待测电路的输入端。
另外，还需要将逻辑分析仪的地线连接至待测电路的接地端，以确保测量的准确性和稳定性。
2. 设置测量参数。
在连接完成后，用户需要设置逻辑分析仪的测量参数，包括采样率、触发条件、数据存储方式等。
采样率决定了逻辑分析仪对信号的采样频率，触发条件则决定了逻辑分析仪何时开始进行数据采集。
用户需要根据实际情况和需求进行适当的设置，以确保测量结果的准确性和完整性。
3. 启动测量。
设置完成后，用户可以启动逻辑分析仪进行测量。
在测量过程中，逻辑分析仪会实时采集待测电路的数字信号，并将其显示在设备的屏幕上。
用户可以通过屏幕上的波形图和数据表格来观察和分析信号的变化情况，以便进行故障诊断和性能评估。
4. 分析测量结果。
测量完成后，用户需要对采集到的数据进行分析。
逻辑分析仪通常会提供丰富的数据分析工具，包括波形显示、时序分析、协议解码等功能。
用户可以利用这些工具来深入分析信号的特性，找出潜在的问题和改进方案。
5. 结束测量。
最后，在测量结束后，用户需要及时断开逻辑分析仪与待测电路的连接，并对设备进行适当的存储和维护。
同时，也需要将测量结果进行保存和备份，以便日后的查阅和分析。
总结。
逻辑分析仪是一种非常重要的测试设备，它可以帮助用户对数字电路进行全面的分析和评估。
通过正确的连接、设置、启动、分析和结束测量等步骤，用户可以充分发挥逻辑分析仪的功能，提高工作效率和测试准确性。
希望本文所述的逻辑分析仪使用方法能够对用户有所帮助，谢谢！以上就是逻辑分析仪使用方法的全部内容，希望对您有所帮助。
