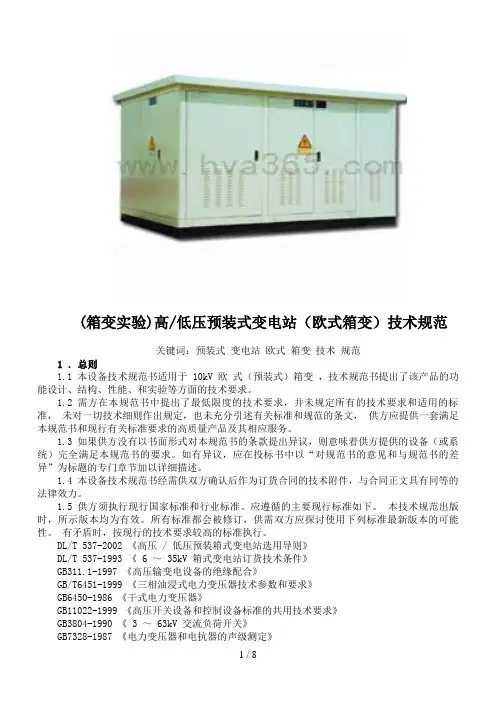

(箱变试验)高低压预装式变电站(欧式箱变)技术规范
(箱变实验)高/低压预装式变电站（欧式箱变）技术规范关键词：预装式变电站欧式箱变技术规范1 ．总则1.1 本设备技术规范书适用于 10kV 欧式（预装式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和实验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压 / 低压预装箱式变电站选用导则》DL/T 537-1993 《 6 ～ 35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《 3 ～ 63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋ 40 ℃最低气温：－ 15 ℃最高日平均气温：＋ 30 ℃最高年平均气温：＋ 20 ℃最大日温差： 25K2.2 海拔：不超过 1000m ；2.3 风速：不大于 25m /s ；2.4 环境湿度：月平均值不大于 90% ；日平均值不大于 95% ；2.5 耐地震能力地震烈度： 8 级地面水平加速度： 0.2g。
欧式箱变技术规范
XXXXXX光伏发电项目工程欧式箱变技术规范书201X年XX月I目录第1章通用部分 (3)1总则 (3)1.1一般规定 (3)1.2投标人应提供的资格文件 (3)1.3适用范围 (4)1.5标准和规范 (6)1.6投标人必须提交的技术参数和信息 (8)1.7备品备件 (8)1.8专用工具与仪器仪表 (8)1.9安装、调试、性能试验、试运行和验收 (9)2结构及其他要求 (9)2.1技术参数 (9)2.2箱变整体通用要求 (9)2.3干式变通用要求 (11)3试验 (12)3.1型式试验 (12)3.2出厂试验 (12)3.3现场交接试验 (13)4技术服务、工厂检验和监造 (14)4.1技术服务 (14)4.2工厂检验和监造 (14)第2章专用部分 (15)1 标准技术参数表 (15)2项目需求 (18)2.1货物需求及供货范围 (18)2.2必备的备品备件、专用工具和仪器仪表供货表 (18)2.3图纸提交单位 (19)2.4工程概况 (19)2.5使用条件 (19)2.6可选技术参数表 (20)3投标人提供信息 (21)3.1投标人技术偏差表 (21)3.2销售运行业绩表 (22)3.3推荐的备品备件、专用工具和仪器仪表 (22)3.4主要组部件材料表 (22)3.5投标人技术参数偏差表 (23)3.6投标人应提供的其他资料 (23)欧式箱变技术规范第1章通用部分1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。
投标人提供的箱式变电站应符合招标文件所规定的要求。
1.1.3本技术规范提出了对箱式变电站的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范引用标准的最新版本标准和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
(技术规范标准)V预装型(欧式)箱变技术规范书
10kV预装型（欧式）箱变技术规范书10kV预装型（欧式）箱变技术规范书1 总则1.1 本技术条件规定了预装型（欧式）箱变10/0.4kV系列的使用条件、额定参数、技术要求、试验、包装运输等具体内容。
1.2 本技术条件适用于额定电压10kV、频率50Hz的预装型（欧式）箱变10/0.4kV 系列的制造、选型、验收、安装和维护。
1.3 本设备技术规范提出的是最低限度的技术要求。
除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上采用更高要求的标准。
1.4 如果供方选用本技术条件规定以外的标准时，则需提交这种替换标准供审查和分析。
仅在供方已证明替换标准相当或优于技术条件规定的标准，并从需方处获得书面的认可才能使用。
提交供审查的标准应为中文或英文版本。
1.5 本技术规范书未尽事宜, 由招标、投标双方协商确定。
1.6 本规范的条款为定货合同的附件，与合同正文具有同等效力。
2. 工作范围2.1供货范围供货范围详见商务标书。
包括欧式箱变本体及其组件和附件、随机的备品备件(包括进口件)以及安装和检修所需的专用工具、仪器仪表和材料等。
供方要确认其范围并提供详细供货清单以及所列的技术文件。
2.2 服务界限2.2.1欧式箱变从生产厂家至招标人指定地点的运输、交货由投标人完成。
2.2.2现场安装和试验在投标人的技术指导和监督下由招标人完成, 投标人协助招标人按标准检查安装质量, 处理调试投运过程中出现的问题, 投标人应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 厂商应提供技术文件在技术协议签订10天内,供方向需方提供最终版的用于设计、设备监造和检验、现场安装和调试以及运行维护方面的图纸、说明书和有关技术资料。
这些图纸和文件资料必须经过有关程序批准并加盖工厂公章。
(精编资料推荐)500KVA欧式箱变技术要求
湖北晶星科技股份有限公司450KWp分布式光伏电站10KV箱式变压器技术要求一、项目基本情况1.项目建设地点：湖北省随州市2.项目工程规模：450Kwp3.变压器：500KVA箱式变压器二、箱变技术参数1.等级：S112.类别：欧式3.铜芯4.额定容量：500KVA5.额定工作电压：10KV/0.4KV6.额定频率：50HZ三、箱变技术要求1.高压侧a．采用全密封油浸式变压器，以适合恶劣环境。
b．变压器应装设带有电接点的温度监测装置，应能监测顶层油温。
c．箱式变压器带有注油孔、放油阀、压力释放阀、温度计、油位计。
d．高压侧须配备高压电缆头拔出时的临时挂放座。
e．高压侧内靠变压器一面适当位置贴箱式变压器一次接线图铭牌。
2.低压侧a. 按图纸配备响应零部件.b. 变压器低压绕组采用箔式绕组，铜箔应厚薄均匀，表面光洁无毛刺。
3.箱体a. 箱体应有足够的机械强度和刚度，其外观和色彩应美观，并与周围环境相协调。
b. 应采取措施解决凝露、防尘问题，高压室内在各种运行条件下不发行凝露、积灰现象。
c. 箱体采用较好防腐性能材料，结构应紧凑，门绞链及紧固件如螺丝等应采用不锈钢材料，以保证运行寿命期内不发生锈蚀现象。
d. 箱式变压器的接地系统应符合相关接地规程要求，箱体应设专用接地导体，并有明显接地点标志。
4.其它a. 箱式变的高、低压配件采用国产一线产品。
b. 箱式变的零部件应有良好的互换性，便于安装及检修。
c. 箱式变的寿命期大于20年，寿命期内厂方提供免费调换和服务。
d. 设备制造应采用先进的工艺，以保证各种运行情况下运行可靠。
四、技术资料1.箱式变压器主要技术参数2.箱式变压器外型尺寸图及重量表3.安装、使用和维护说明书4.出厂试验报告五、需提供的资料1.产品报价表2.产品交货期3.企业概况：包括企业简历、企业概况、工厂简介（包括组织机构、生产能力、货物、厂房、人员等）、有关资质证明文件（有关资质证书、经当年年检的营业执照和组织机构代码证、一般纳税人证明及税务登记证、生产许可证、有关鉴定货物、质量管理体系、环境管理体系、职业健康安全管理体系认证证书等扫描件）4.经审计的近三年财务报表六、附件箱式变压器电气系统总图。
(07031CW55)欧式箱变技术条款技术条款
技术协议1 总那么本公司具有由权威机构颁发的有效的ISO-9000系列质量保证体系的认证证书(见影印件)本公司保证提供符合相关标准和本次招标文件的产品。
本标准将作为定货合同的附件。
未尽事宜，由合同签约两边在合同技术谈判时协商确信。
本公司保证所提供的产品及其组部件是合格的、全新产品。
2.供货范围设备名称欧式箱变设备型号及数量YB-12/ 2台YB-12/ 2台YB-12/ 4台YB-12/ 1台海拔高度: 1000 m环境温度:最高气温: +45℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: -25℃最大日平均温差: 25 K风压: 不大于700 Pa湿度:日平均值不大于95 %月平均值不大于90%安装环境:（1）安装地址的倾斜度:＜3°（2）耐地震能力：8级地面水平加速度: 低于3.0 m/s2地面垂直加速度: 低于1.5 m/s2平安系数以上（3）周围空气应无侵蚀性或可燃性气体、水蒸气等明显污染,并无猛烈振动。
4.要紧参数及技术要求系统运行条件：系统额定频率50Hz系统标称电压 10 kV设备的要紧参数.1 欧式箱变产品型号YB-12/、630KVAR、500KVAR、400KVAR(主回路见附图).2 相数三相.3 额定频率50Hz.4 额定电压高压侧额定电压 10 kV低压侧额定电压 kV.5 高压压气式负荷开关(FN12)额定电流变压器回路 630 A额定短路关合电流 50 kA额定短时(1s)耐受电流 50 kA /1S额定峰值耐受电流 50 kA额定转移电流（撞击器操作的） 20 kA额定交接电流（脱扣器操作的） 20 Ka高压压气式负荷开关(FN12)-熔断器组合电器额定电压:12KV额定电流:125A额定频率:50 Hz额定短路开断电流:额定转移电流:1500A.6 熔断器额定电流: 80、63、50、40 A额定开断电流: 20 kA.7 低压主回路额定电流 1250、1000、800 A额定短路关合电流 30 kA额定短时(1s)耐受电流 30 kA /1S额定峰值耐受电流 40 kA.8 低压分支回路: (详见附图).9 变压器额定容量 800 kVA 、630KVA、500KVA、400KVA联结组别 DYn11.10 高压侧进出线方式: 电缆进出线.11 绝缘水平（1）欧式箱变中变压器的绝缘水平符合表1的规定。
箱变技术条件
10kV预装式变电站（箱变）设备技术条件本技术条件适用于用于供电公司10kV预装式变电站（以下简称箱变）的招标通用订货。
一、箱式变电站自然条件：1、安装位置：户外；2、环境温度：-25°C～ +40°C；3、日平均气温≤250C；4、海拔高度 <1000米；5、地震裂度8级；6、污秽等级：III级上限；7、相对湿度：95%；8、户外最大风速30米/秒。
二、采用技术标准：DL/T537-93 6～35 kV 箱式变电站订货技术条件GB/T17467-1998 高压/低压预装式变电站GB 1094.1-1996 电力变压器第1部分总则GB 1094.2-1996 电力变压器第2部分温升GB 1094.3-85 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5-85 电力变压器第5部分承受短路的能力GB 311.1-1997 高压输变电设备的绝缘配合GB/T 16927.1～2-1997 高电压试验技术GB/T 6451-1995 三相油浸式电力变压器技术参数和要求GB 4109-88 高压套管技术条件GB11022-89 高压开关设备通用技术条件GB763-90 交流高压电器在长期工作时的发热GB3804-90 3～63 kV交流高压负荷开关GB3906-91 3 ～35kV交流金属封闭开关设备GB7251-87 低压成套开关设备GB/T5582-93 高压电力设备外绝缘污秽等级GB7328-87 电力变压器和电抗器的声级测定GB4208-93 外壳防护等级(IP代码)三、技术条件：*以下为必选项1、箱变型号为kV A终端型（美式箱变/欧式箱变）。
2、额定电压：高压侧10.5KV；低压侧400/230V；4、最高运行电压：12KV；5、额定电流：630A；6、额定频率：50HZ；7、10KV侧配置方案见附图；8、绝缘水平：（a）高压设备：1min工频耐受电压（有效值）对地：42KV；相间：42KV（b）低压设备：1min工频耐受电压（有效值）对地：2.5KV；相间：2.5KV；9、箱站内的电气间隙及爬电距离应满足国标规定。
欧式箱变技术规范
630kVA箱变工程技术规范书二○○九年三月1 ．总则1.1 本设备技术规范书适用于10kV预装式（欧式）箱变，技术规范书提出了该产品的功能设计、结构、性能、和试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务，供方可以提供满足更高的标准的产品。
1.3 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有不满足，应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
DL/T 537-2002 《高压/ 低压预装箱式变电站选用导则》DL/T 537-1993 《6 ～35kV 箱式变电站订货技术条件》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T6451-1999 《三相油浸式电力变压器技术参数和要求》GB6450-1986 《干式电力变压器》GB11022-1999 《高压开关设备和控制设备标准的共用技术要求》GB3804-1990 《3 ～63kV 交流负荷开关》GB7328-1987 《电力变压器和电抗器的声级测定》2 使用环境条件2.1 周围空气温度：最高气温：＋40 ℃最低气温：－17.5 ℃最高日平均气温：＋30 ℃最高年平均气温：＋20 ℃最大日温差：25K2.2 海拔：不超过1000m ；2.3 风速：不大于25m /s ；2.4 环境湿度：月平均值不大于90% ；日平均值不大于95% ；2.5 耐地震能力地震烈度：8 级地面水平加速度：0.2g;地面垂直加速度：0.1g ;2.6 安装地点的倾斜度：不大于3 °2.7 考虑日照、污秽、凝露及自然腐蚀的影响。
500KVA箱变技术要求
500KVA箱变技术要求500KVA箱变是一种将主变压器、隔离变压器和低压配电装置集成在一个箱体内的设备。
它的主要功能是将中压电能转换为低压电能，并提供给工业、商业和住宅用户使用。
考虑到箱变工作环境的复杂性和设备的可靠性要求，下面是500KVA箱变的技术要求。
1.主变压器主变压器是箱变的核心组件，负责将中压电能变压为低压电能。
主变压器应具备以下技术要求：-高可靠性：主变压器应具备良好的绝缘性能和故障自恢复能力，以保证设备在故障情况下可靠运行。
-足够的容量：主变压器应具备500KVA的额定容量，以满足相应负载需求。
-有效的冷却系统：主变压器应配备有效的冷却系统，以确保设备在连续负载下可持续运行。
-节能性能：主变压器应具备低能耗和高效率的特点，以减少能源损耗。
2.隔离变压器隔离变压器用于将主变压器输出的低压电能隔离为安全的供电电源。
隔离变压器应具备以下技术要求：-高绝缘性：隔离变压器应具备良好的绝缘性能，以提供安全的电能供应。
-足够的容量：隔离变压器应具备与主变压器相匹配的容量，以满足相应负载需求。
-有效的冷却系统：隔离变压器应配备有效的冷却系统，以确保设备在连续负载下可持续运行。
-抗短路能力：隔离变压器应具备良好的抗短路能力，以应对突发故障情况。
3.低压配电装置低压配电装置用于将隔离变压器输出的低压电能分配给不同的终端用户。
-安全可靠性：低压配电装置应具备良好的安全可靠性，以确保用电安全并避免电气事故发生。
-灵活性：低压配电装置应具备灵活的配置能力，以应对不同用户的需求。
-监控系统：低压配电装置应配备有效的监控系统，以实时监测设备状态和故障情况。
-远程控制：低压配电装置应具备远程控制功能，以方便用户进行控制和管理。
总之，500KVA箱变的技术要求涉及主变压器、隔离变压器和低压配电装置等多个方面，旨在保证设备的可靠性、安全性和灵活性。
除了以上列举的要求外，还应符合国家相关技术标准和规范要求。
典型500kVA欧式箱变(采用油浸式变压器)技术协议
500KVA欧式箱式变电站技术协议箱式变电站技术协议需方：供方：供方所提供的箱式变电站设备应满足以下要求：1. 提供产品符合下列标准GB17467 《高压/低压预装式变电站》GB1094.1 《电力变压器第一部分总则》GB1094.2 《电力变压器第二部分温升》GB1094.3 《电力变压器第三部分绝缘水平和绝缘试验》GB1094.5 《电力变压器第五部分承受短路的能力》GB/T1408.1 《低压开关设备和控制设备》GB7251.1 《低压开关设备和成套设备第一部分型式试验和部分型式试验成套设备》2.使用条件2.1运行环境**风速为距地面10m高度10min内最大平均值。
*地震应考虑水平加速度和垂直加速度同时作用。
安全系数为1.67，采用正弦、共振、拍波试验法，激振5次，每次5波，间隔2s。
2.2安装环境安装环境无明显污秽、无爆炸性、腐蚀性气体和粉尘3技术要求3.1产品主要技术要求3.2 变压器配置要求（S13型）选用的变压器必须是由国家权威机构鉴定并通过型式试验的产品，变压器技术技术参数满足且优于下表数据*3.3 箱变高低压侧元件配置详见报价明细表。
注：箱变主要元件严格按表内配置设置，对于未列入表中的辅件，我方完善补充。
4箱变其他元件4.1箱体外壳：4.1.1箱变采用非金属环保型外壳，外型尺寸小巧，美观大方，寿命超过20年，防护等级IP33。
4.1.2外壳应能牢固地接地并能承受运行中出现的正常和瞬时压力。
接地端子最小截面不得小于48mm2，厚度不小于4mm。
4.1.3箱体能防尘、防潮、耐腐蚀，适合各种恶劣环境，在顶盖加装有斜坡的铝板,让凝露水流出不致于损害变压器内的元器件.4.1.4箱体底部有电缆进出口，有固定电缆的支架，侧面有通风孔，有防小动物及其它固体异物（直径大于2.5mm）进入措施。
能安装50mm2-185mm2的电缆。
4.1.5箱体结构紧凑合理，能保证运行和人员的安全，且便于维护、检查、监视、检修和检验。
欧式箱变技术规范(1000KVA)
欧式箱变技术规范武威新源电力工程设计所二0一一年四月1、总则1.1 本协议要求适用于甘肃电力公司武威供电公司欧式终端型箱变方面的技术要求和技术参数。
1. 2 本技术协议应符合以下国家标准和有关电力行业标准的要求:ZBK4001《组合式变电站》DL/T3.537-93《6-35kV箱式变电站订货技术条件》GB1094《电力变压器》GB6451.1-6451.5《三相油浸电力变压器技术参数和要求》GB311.1-311.6《高压输变电设备的绝缘配合、高压试验技术》GB50150.1-91《电气装置安装工程电气设备交接试验技术》GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB2536《变压器油》GB7328《变压器和电抗器的声级测定》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》GB1094.1～2—1996,GB1094.3～5—85《电力变压器》GB/T6451—95 《三相油浸式电力变压器技术参数和要求》JB/T10217—2000 《组合式变压器》GB/T 11022—1999《高压成套开关设备和控制设备的公用技术》GB7251.1—1997 《低压成套开关设备和控制设备》GB4208—1993 《外壳防护等级》（IP代码）GB191《包装贮运标志》1.3 供需双方在签订正式技术协议时，应严格遵守本技术协议,在签订技术及签订经济合同后，任何一方对其内容需要修改时,应有协议联系人事先征的对方同意,并以书面意见备案。
1.4 本技术协议为订货经济合同的附件，与经济合同正文具有同等效力。
1.5 在设备调试和设备质保期内，因卖方责任造成的设备损坏由卖方免费维护或更换，由此造成的损失由卖方负责赔偿，在任何情况下出现的设备问题，卖方均积极配合买方做好现场服务工作。
1.6供方所供设备（包括元器件等）的设计、制造、验收、试验、包装等均应符合设计图纸及现行的国家标准、行业标准、电气工程技术规范及其他有关标准。
猪场建设欧式箱变箱体技术要求
产品名称型号规格品牌照片质量标准备注
外观整体详见图纸——1、箱体四周采用双层结构，内层为隔热阻燃的夹层；
2、箱盖为起脊式，斜度大于3°有防雨檐，夹层中为新型材料制成的隔热层；
3、箱体具有足够的强度，设专用起吊挂环，在起吊、运输和安装中无变形或损伤；
4、箱体和箱柜的内外表面平整、光洁；无锈蚀、涂层脱落和磕碰现象，涂料层牢固均匀，无明显色差和反光，箱体的基座高出地基300mm，所有外露件均进行过防锈处理，并喷涂过防护层。
；
5、箱体布置为高压室、低压室、变压器室及维修走廊，整体呈矩形布置；
6、箱体材质为彩钢复合板，厚度不小于2mm;
防护等级详见图纸————防护等级为IP3X
生产制造标准—————— GBJ17-88《箱变结构设计规范》、GB/T17467-1998《高压/低压预装式变电站》、DL/T537-2002《高压/低压预装式变电站选用导则》;
箱门——————1、箱体上所有的门向外开，开启角度不小于105°，并设有定位装置。
内有缓冲及密封装置，并装有把手、暗栓和能防雨、防堵、防锈的嵌入式挂锁鼻子，铰链采用内铰链；
2、门的尺寸与所装用的设备尺寸相配合；
通风系统——————箱体有足够的自然通风系统，还设有随温度变化而自动投切的强排风装置，保证所有的电器设备的运行温度不超过其最高运行温度；
照明——————高、低压室设可控制的照明装置，且方便安全地更换；
资料——————合格证、出厂检测报告等证明等文件齐全，
ZB-DQ-001-01 欧式箱变箱体技术要求。
箱式变电站技术要求
箱式变电站技术要求10KV箱式变电站技术协议2014 年1 月10KV箱式变电站技术要求1、总则：1.1 本技术条件书的使用范围仅限于本工程10kV 箱式变电站，它提出了该设备的功能设计、制造、结构、性能、安装和调试等方面的技术要求。
1.2 本技术规格书所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节做出规定，也未充分地详述有关规范和规范的条文，卖方须按本技术规格书和相关规范、规程、规范等提供高质量的功能齐全的优质产品及其相应服务。
对国家有关安全、健康、环保等强制性规范，必须满足其要求。
1.3 卖方应保证提供符合本技术规格书和有关最新工业规范的高质量产品。
要求设备是成熟可靠、技术先进、安全经济的设备的产品，且已有相同规格的合同设备制造、运行的成功经验，而不是试制品。
1.4 如卖方对本招标技术规格书提出异议，不管多么微小，都将在投标书异议表中清楚地表示。
如卖方没有对招标技术规格书提出异议，则可认为卖方完全接受和同意招标技术规格书的要求。
1.5 卖方执行本规格书所列要求、规范。
本规格书中未提及的内容均满足或优于本规格书所列的国家规范、行业规范和有关国际规范。
本规格书所使用的规范，如遇到与卖方所执行的规范不一致时，按规范要求较高的规范执行。
1.6 卖方提交的文件和资料，包括与工程有关事宜联系的所有来往函电，以及技术服务、技术培训时所使用的工作语言均应使用中文和英文。
1.7 在签订订货合同之后，买方有权对本技术规格书提出补充要求和修改，卖方应允诺予以配合，具体工程和条件由双方商定。
1.8 设备采用的专利及涉及到的全部费用均被认为已包含在合同报价中，卖方保证买方不承担有关专利技术的一切责任，且设备合同价不变。
1.9 卖方对整套设备和配套辅助系统负有全责，包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
1.10 质量保证期：见合同文件。
1.11 本技术条件书为订货合同的附件，与合同正文具有同等效力。
欧式箱变技术协议
欧式箱变技术协议协议名称：欧式箱变技术协议1. 引言本协议旨在规定欧式箱变技术的相关要求和规范，以确保技术的可靠性和安全性。
本协议适用于所有涉及欧式箱变技术的合作伙伴和相关项目。
2. 定义2.1 欧式箱变技术：指一种用于电力输配系统的变压器，具备高效、可靠、安全、节能等特点。
2.2 合作伙伴：指与本协议签署方相关的公司、组织或个人。
3. 技术要求3.1 设计要求3.1.1 欧式箱变技术应符合国家相关技术标准和规范的要求。
3.1.2 设计应考虑适应不同环境条件下的运行，包括温度、湿度、海拔等。
3.1.3 设计应具备高效能、低噪音、低损耗、低温升等特点。
3.1.4 设计应考虑可维护性和可扩展性，方便后期维护和升级。
3.2 制造要求3.2.1 欧式箱变技术的制造应符合国家相关质量标准和规范的要求。
3.2.2 制造过程应具备严格的质量控制措施，确保产品的质量和可靠性。
3.2.3 制造商应提供产品的质量证明和相关测试报告。
3.3 安装要求3.3.1 欧式箱变技术的安装应由具备相关资质和经验的专业人员进行。
3.3.2 安装过程中应遵循相关安全规范和操作规程，确保安装质量和安全性。
3.3.3 安装完成后，应进行相关测试和验收，确保技术的正常运行。
3.4 运行要求3.4.1 欧式箱变技术应具备稳定的运行性能，能够满足电力输配系统的需求。
3.4.2 运行过程中应定期进行检查和维护，确保设备的正常运行和安全性。
3.4.3 运行过程中如发现异常情况，应立即采取相应措施进行处理，并及时通知相关方。
4. 质量保证4.1 制造商应提供产品的质量保证期限，并在合同中明确约定。
4.2 在质量保证期限内，制造商应负责修理或更换因制造缺陷导致的故障设备。
4.3 质量保证期限过后，制造商应提供相应的维修和技术支持服务，以确保设备的正常运行。
5. 知识产权5.1 欧式箱变技术的知识产权归属于制造商或相关权利人所有。
5.2 合作伙伴不得擅自复制、修改或传播相关技术信息，如有需要，应事先取得相关权利人的书面许可。
500KVA箱变技术要求
箱式变电站技术要求泰山神农智谷大数据产业园（A05-1地块）泰安智谷·时代云著箱式变电站/开闭站1.总的要求1．1本技术要求适用于10KV箱式变电站。
它提出了设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本技术要求中提出了最低限度的技术要求，所列出的设备是需方的设想，并未规定所有的技术要求和适用的标准。
供方应根据自己的经验提出完整的设备配置及接线供需方审查。
所提供的设备应为满足本要求和所列标准要求的高质量产品及其相应服务，对国家有关安全、环境保护等强制性标准，必须满足其要求。
1.3如未对本要求提出偏差，将认为供方提供的设备符合本要求，且符合国家标准的要求。
1.4供方在接到该技术要求后2日内，提出技术要求内设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给需方，需方确认。
1.5设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担与设备专利有关的一切责任。
1.6供方应提供高质量的设备，这些设备应是技术先进、性能可靠的，并经过相同或相近参数两台三年以上成功运行实践证明是成熟可靠的产品。
1.7供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新版本的中国国家标准，供方应提供所使用的标准。
本技术要求所使用的标准如遇与供方所执行的标准发生矛盾时，应按较高标准执行。
1.8在签订合同之后，需方有权提出因规程、规范和标准发生变化而产生的一些补充要求，具体项目由供需双方共同商定。
1.供方提供的设备及技术资料、图纸应采用KKS标识系统，具体使用范围和要求将在详细设计时提供。
1.9本技术要求未尽事宜由供、需双方协商确定。
2.使用条件海拔高度不超过1000m；（414.8m）环境温度：最高温度43℃，最低温度-16.9℃，平均温度不超过13.5℃；相对湿度：日平均值不超过95％，月平均值不超过90％；地面倾斜度不大于3°；安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动；3.依据标准下列标准所包含的条文，通过本标准中引用而构成本标准的条文，在标准出版时，所示版本均为有效。
欧式箱变安装使用说明指导书
YB-系列箱式变电站安装使用说明书安全第一！开关设备只能安装于适合电气设备工作场所。
确保由专业人员来进行安装，操作和维护。
必需确保现场电气设备联接条件及工作规程适用性和安全性。
相关开关设备一切操作，全部应遵守本说明书对应要求。
“危险”请尤其注意说明书中标有此危险标志注意事项。
不要超出开关设备在正常工作条件下技术参数中要求负载。
说明书应放在全部和安装，操作及维护相关人员便于拿到地方。
用户专职人员应对全部影响工作安全事项负责并正确使用开关设备。
警告：请自始至终遵守安装运行说明书要求和安全操作规程！危险电压可能引发电击和火灾在设备上进行任何作业前必需可靠切断电源若对本说明书还有任何疑问，我们会立即详尽为您提供资讯1 概述1.1 名称和型号本系列产品全称为YB系列组合式变电站。
KVAKV设计序号安装场所:户外组合式变电站2 使用条件2.1 海拔不超出1500m；2.2 环境温度：最高气温+50℃，最低气温-40℃（户外），最高日平均气温+30℃，最高年平均气温+20℃；2.3 户外风速不超出35m/s；2.4 空气相地湿度不超出90%（+25℃）；2.5 地面倾斜度小于30；2.6 地震加速度：水平小于0.4m/s2，垂直小于0.2m/s2。
2.7 安装地点无火灾、爆炸危险、化学腐蚀、猛烈振动，而且不应是低洼积水处，同时应留足组变开门所需空间。
2.8 本产品应安装在适宜基础上使用（请参阅5.1.1条）；2.9 当环境条件超出上述要求范围，请和我企业联络，我们将依据具体要求，提供特殊设计产品。
3 吊装及运输3.1 吊装3.1.1 本系列组变通常不应采取叉车搬运，户内产品可采取钢管垫底滚推方法将产品就位，户外产品应使用吊机吊装就位。
3.1.2 吊装应根据相关起重安全规程进行，并应依据组变铭牌标称重量选择适宜起吊设备。
3.1.3 组变起吊时应确保起吊钢丝绳之间夹角小于600，起吊时应确保箱变平稳起落。
3.1.4 采取顶起吊方法时，应同时使用组变顶上四个吊环。
业扩用500kVA箱变技术协议解读
10kV箱式变电站技术条件书一、总则1、本技术条件书仅适用于河口区工程箱式变电站。
2、本技术条件书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范的条文，供方应提供符合本技术条件书和工业标准的优质产品。
3、本技术条件书所使用的标准如遇与供方所执行的标准不一致时，应按较高标准执行。
4、投标产品应获得ISO9000资格认证书或具备等同的质量资格认证证书和提供该类设备有效的型式试验报告或鉴定证书，必须制造与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了二年或更长一些的时间，有良好的运行业绩。
5 、引用标准：标准号标准名称GB/T14092.-93 机械产品环境条件GB/T6451-1999 三相油浸式电力变压器技术参数和要求GB763-74 交流高压电器在长期工作时的发热GB311.2-97 高压试验要求GB311.1-97 高压输变电设计的绝缘配合标准号标准名称GB2536-1990 变压器油SDGJ14-86 导体和电器选择设计技术规定SDGJ9-88 电器测量仪表设计技术规定SD334-89 高压带电显示装置技术条件JB/T10217-2000 组合式变压器GB1094.3.5-2003 电力变压器GB/T17467-98 高压/低压预装式变电站GB/T11022-99 高压开关设备和控制设备标准的共用技术要求DL/T537-93 6～35kV箱式变电站订货技术条件GB/T5582-1993 高压电力设备外绝缘污秽等级GB/T13499 电力变压器应用导则GB/T17468-1998 电力变压器选用导则GB/T15164-1994 油浸式电力变压器负载导则GB1208-1997 电流互感器GB 4208-93 外壳防护等级（IP代码）GB50150 电气装置安装工程电气设备交接试验标准JB/T8637-1997 无励磁分接开关JB/T3837-1996 变压器类产品型号编制方法DL/T596-1996 电力设备预防性试验规程标准号标准名称DL/T572-1995 电力变压器运行规程下列为所参照的IEC标准，但不仅限于此：IEC60296:2003 变压器与断路器用新绝缘油规范IEC56 (1987) 高压交流断路器二、使用环境条件：环境条件参数表三、设备运行条件:1）系统额定电压:10kV2）系统最高工作电压:12kV3）额定频率、相数：50Hz、3相4）变压器冷却方式: ONAN5）安装地点：户外四、主要技术性能要求:4.1 主要技术参数表主要技术参数表五、对箱变结构部件的技术要求：1 设备布置要求应能方便、安全地进行运行监视和维护工作,并应具有较好的系列性和通用性。
100KVA欧式箱变技术条件书全解
岱山县曙光工贸实业发展中心欧式箱变技术条件书1．总则：1.1箱式变的变压器部分必须符合S11系列配电变压器的技术条件；其它各种电器设备应分别符合相应的国家（或部）标准。
主要有：GB1094.1-1996 电力变压器第一部分总则GB1094.2-1996 电力变压器第二部分温升GB1094.3-85 电力变压器第三部分绝缘水平和绝缘试验GB1094.5-85 电力变压器第四部分承受短路的能力GB/T6451-1999 三相油浸式电力变压器技术参数及要求GB/T17467-1998 高压/低压预装式变电站GB4208 外壳防护等级的分类JB/T 10217-2000 组合式变压器DL/T 537-2002 高压/低压预装箱式变电站选用导则GB 15166.2—94 交流高压熔断器限流式熔断器GB/T 12706.4-2002 额定电压6kV到30kV电力电缆附件试验要求GB 16926 –1997 交流高压负荷开关—熔断器组合GB3983.1-1989 低压并联电容器DL/TT597-1996 低压无功补偿控制器订货技术条件SD325-89 电力系统电压和无功技术导则GB11032-89 交流无间隙金属氧化物避雷器GB1497-1985 低压电器基本标准GB7251-1997 低压成套开关设备和控制设备1.2箱式变应适用于中国10kV中性点不接地系统内安全运行。
1.3 箱变的使用环境1. 3.1安装地点：户外1. 3.2海拔高度：1000m以下1. 3.3环境气温：-15℃－+40℃1. 3.4户外风速：＜35m/s1. 3.5最大相对湿度: 小于95%(25℃)(日平均值)，小于90%(25℃)(月平均值)1. 3.6安装地点：安装在无火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的户外场所1. 3.7抗震能力：地面水平加速度0.3g地面垂直加速度0.15g同时作用持续三个正弦波、安全系数≥1.672．各元件电气性能要求2.1.变压器2.1.1变压器选用S11及以上型号变压器，变压器采用全绝缘、全密封、免维护结构，高压侧进线采用密封肘型插头形式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湖北晶星科技股份有限公司450KWp分布式光伏电站
10KV箱式变压器技术要求
一、项目基本情况
1.项目建设地点：湖北省随州市
2.项目工程规模：450Kwp
3.变压器：500KVA箱式变压器
二、箱变技术参数
1.等级：S11
2.类别：欧式
3.铜芯
4.额定容量：500KVA
5.额定工作电压：10KV/0.4KV
6.额定频率：50HZ
三、箱变技术要求
1.高压侧
a．采用全密封油浸式变压器，以适合恶劣环境。
b．变压器应装设带有电接点的温度监测装置，应能监测顶层油温。
c．箱式变压器带有注油孔、放油阀、压力释放阀、温度计、油位计。
d．高压侧须配备高压电缆头拔出时的临时挂放座。
e．高压侧内靠变压器一面适当位置贴箱式变压器一次接线图铭牌。
2.低压侧
a. 按图纸配备响应零部件.
b. 变压器低压绕组采用箔式绕组，铜箔应厚薄均匀，表面光洁无毛刺。
3.箱体
a. 箱体应有足够的机械强度和刚度，其外观和色彩应美观，并与周围环境相协调。
b. 应采取措施解决凝露、防尘问题，高压室内在各种运行条件下不发行凝露、积灰现象。
c. 箱体采用较好防腐性能材料，结构应紧凑，门绞链及紧固件如螺丝等应采用不锈钢材料，以保证运行寿命期内不发生锈蚀现象。
d. 箱式变压器的接地系统应符合相关接地规程要求，箱体应设专用接地导体，并有明显接地点标志。
4.其它
a. 箱式变的高、低压配件采用国产一线产品。
b. 箱式变的零部件应有良好的互换性，便于安装及检修。
c. 箱式变的寿命期大于20年，寿命期内厂方提供免费调换和服务。
d. 设备制造应采用先进的工艺，以保证各种运行情况下运行可靠。
四、技术资料
1.箱式变压器主要技术参数
2.箱式变压器外型尺寸图及重量表
3.安装、使用和维护说明书
4.出厂试验报告
五、需提供的资料
1.产品报价表
2.产品交货期
3.企业概况：包括企业简历、企业概况、工厂简介（包括组织机构、生产能力、
货物、厂房、人员等）、有关资质证明文件（有关资质证书、经当年年检的营业执照和组织机构代码证、一般纳税人证明及税务登记证、生产许可证、有关鉴定货物、质量管理体系、环境管理体系、职业健康安全管理体系认证证书等扫描件）
4.经审计的近三年财务报表
六、附件
箱式变压器电气系统总图。
