机壳类2D图纸标注参考规范模板PPT课件
模具图面2D标注规范ppt课件(共49张PPT)
5‧ (0，0)點選取
A. 主視圖的x、y方向(0，0)點以模具中心為(0，0) 點，特殊情況以成品中心為(0，0)點‧
置課3尺程.寸 名螺,稱見:2圖D絲三图面孔标注规的范 規格位置及深度(标准模胚上已经有的可以不標
注)﹐此時不應有S -4 等字樣而應標注為M8.M10等形式。 1．上下頂出板密切相關, 因此將它們為一個整體進行標注。
7、出图時座標標注的尺寸線12~15MM，限 4 頂板導柱(EGP)的位置.
打在B板側面螺孔(如﹕吊模螺絲孔)高度尺寸有時為了方 4．對于斜頂座孔一致而斜頂編號不一致的情
5. 螺絲孔的規格位置及深度﹐此時不應有S - 6 等 字樣而應標注為 M8.M10等形式。側面螺絲 (吊模螺絲孔)高尺寸需文字說明(如:H=-50)。
6. 铲基留自然其主視圖上應以小端尺寸標注﹐ 側視圖上的大﹑小端無需標出。見圖五
7. 側視圖上插破之角度斜面應注明(插破)字樣。 見圖五
8. 小拉杆﹑開閉器﹑導柱(套)孔等需應剖視反映 見圖六
4‧ 立體圖的擺放
4.1. 立體圖的擺放要與主视圖一致，如反應不清， 可增加立體圖‧
4.2. 立體圖放大位數不定，可依圖紙空間來定，但 不能太小，如空間不夠，立體圖可單獨另放一張 圖面‧
4.3. 為了避免編號弄錯，模仁基準側要刻字，字深 為0.5mm‧
4.4. 为了设变时删除方便,立體圖做成一个块,
3. 装配图中主要螺絲應標上編號(如S-1;S-2 等), 其編號在平面圖和斷面圖上要一致.
4. 各標準件在平面圖上應標上代號(如SP; GB;SP; STP; RP; EGP 等).
BACK
面板
1.面板的長﹑寬﹑高,尺寸精度為兩位小數。
2.定位環的位置﹑直徑及深度﹐注口襯套逃
机械制图中的尺寸标注PPT课件
公差值 公差的包容条件
第一级、第二级和第 三级基准参考字母
可选直径符号 几何特征符号（此处为位置）
基准的包容条件
图5-47 形位公差效果
第7页/共11页
5.7 其它特殊标注
5.7.1折弯尺寸标注
当圆弧或圆的中心位于布局外并且无法显示在 其实际位置时，可以创建折弯半径标注，也称 为“缩略的半径标注”，可以在更方便的位置 指定标注的原点(在命令行中称为中心位置替代)。图5-55 折弯半径标辑一系列标注，创建系列基线或连续标注， 或者为一系列圆或圆弧创建标注时，此命令特别有用。
5.7.3圆心标记标注
圆心标记标注用于创建圆和圆弧的圆心标记或中心线， 可以选择圆心标记或中心线，并在设置标注样式时指 定它们的大小。
图5-56 圆心标记
第8页/共11页
在机械制图国家标准中对尺寸标注的规定主要有基本规 则、尺寸线、延伸线、标注尺寸的符号、简化注法以及尺寸 公差与配合注法等。 尺寸标注的基本规定有下面几个方面：
⑴ 零件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小 及绘图的准确度无关。 ⑵ 图样中的尺寸以毫米为单位时，不需标注的计量单位的代号或者名 称，如采用其他单位，必须注明相应的计量单位的代号或名称。 ⑶ 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应 该加以说明。 ⑷ 零件的每一个尺寸，一般只应该标注一次，并应该标注在反映该特 征最清晰的位置上。
5.9.2 使用命令编辑尺寸标注
AutoCAD提供多种方法满足用户对尺寸标注进行编辑，Dimedit和Dimtedit 是两种最常用的对尺寸标注进行编辑的命令
第10页/共11页
感谢观看！
第11页/共11页
使用AutoCAD进行尺寸标注时，尺寸的外观及功能取决于当前尺寸样 式的设定。选择“格式”|“标注样式”命令，或者单击“标注”工具栏 上的“标注样式”按钮，弹出如图5-21所示的“标注样式管理器”对话 框，用户可以在该对话框中创建新的尺寸标注样式和管理已有的尺寸标 注样式。 “标注样式管理器”的主要功能有：预览、创建、修改、重命名和删除 尺寸标注样式等。
机械设计D图纸标准介绍PPT
A
A
A
A
R 4×
Good!
A
A
A
4×
Bad!
机械设计2D图纸标准介绍(PPT29页)
14
10、尺寸的清晰布置
4、内形尺寸与外形尺寸最好分别注在视图的两侧。
机械设计2D图纸标准介绍(PPT29页)
Good!
Bad!
机械设计2D图纸标准介绍(PPT29页)
15
10、尺寸的清晰布置
机械设计2D图纸标准介绍(PPT29页)
机械设计2D图纸标准介绍(PPT29页)
12、尺寸基准的选择
工艺基准
22 15
10
20
F
18 26 52 70
F
18
26 52 70
机械设计2D图纸标准介绍(PPT29页)
机械设计2D图纸标准介绍(PPT29页)
21
13、尺寸标注的合理性要求
标注尺寸的合理性，就是要求图样上所标注的尺寸既要符合零件的设计要求， 又要符合生产实际，便于加工和测量，并有利于装配。
1.尺寸基准的种类
A.设计基准：从设计角度考虑，为满足零件在机器或部件中对其结构、性能要求而选定的一些 基准。 B.工艺基准：从加工工艺的角度考虑，为便于零件的加工、测量而选定的一些基准，称为工艺 基准。
2.基准选择的一般原则：
1）设计基准反映了零件设计的要求，一般必须把它做为主要基准。零件的重要尺寸由设计基 准标出。只有这样才能保证零件在机器中的使用性能。 2）工艺基准反映了零件加工.测量方面的要求，必须兼顾。否则，标注尺寸不考虑加工方便， 零件设计的形状和尺寸精度也无法保证。 3）在选择尺寸时，最好能把设计基准和工艺基准统一起来。尤其对零件中一些影响使用性能 的重要尺寸，设计时就应充分考虑其加工定位和测量问题，使设计基准在加工时也可做为工艺 基准。这样就可减少加工误差.方便测量.检验。

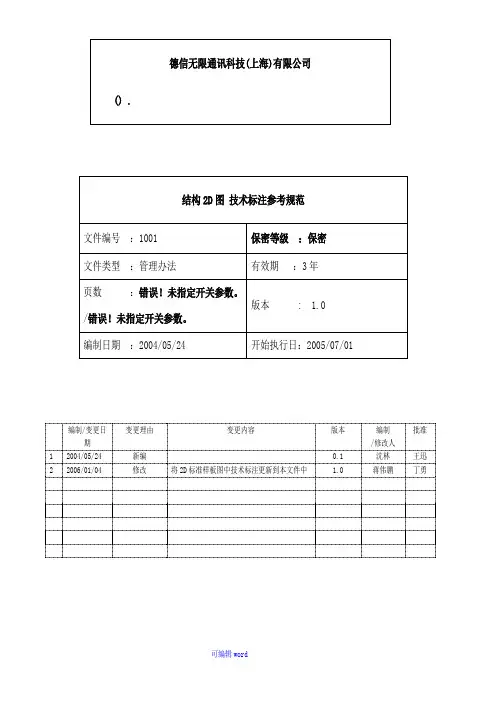

手机结构2D图技术标注参考规范
编制/变更日期变更理由变更内容版本编制/修改人批准1 2004/05/24 新编0.1 沈林王迅2 2006/01/04 修改将2D标准样板图中技术标注更新到本文件中 1.0 蒋伟鹏丁勇目录索引01.02.03.103.204.05.1 (注塑)05.2 ()06.106.207.107.207.308.09.10.11.12.1 金属装饰件12.212.312.413.1 双面胶13.2 泡棉13.3 铜箔13.4 绝缘片14.114.214.3 电镀键帽14.4 数字键15.1 外观漆喷漆图15.2 导电漆喷漆图16.17.18.01.技术要求（）:1. 材料： 500, 用100%原材料;: 500 100% .2. 尺寸: 图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照 3D ;标有环形圈:每批次出货均需检查；时需要做;: , ;: R0.05; : 1;3D ;, , .3. 公差：未注公差依照图面公差表;: ;4. 外观：成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03;顶杆痕≤0.05;浇口凸出≤0.10;穴号应刻在模具上，标志不得高于表面;外观皮纹: 24;： , , ;0.03; 0.05; 0.10;. 24.5. 检测须满足德信质量标准:《部品检验标准_注塑件》:《部品检验标准_注塑件》02.1. 材料：见图,用100%原材料;1: , 100% .2.尺寸：图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照 3D ;标有环形圈的是重点尺寸,每批次出货均需检查时需要做；2: , ;返回索引目录 : R0.05; : 1°; 3D ;, , .3.公差：未注公差依照图面公差表;3. : ;4.外观: 成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03,顶杆痕≤0.05;浇口凸出≤0.05;穴号应刻在模具上，标志不得高于表面;外观皮纹：抛光4： , , ;0.03, 0.05, 0.05 . . 5.电气性能依照规格书：1 05-02-18。
2D图机械制图的基本知识.ppt
图纸幅面
841
A1
A0
420
A3
A2
210
A4
说明：
297
594
1189
必要时允许将幅面的短边按其短边的整数倍加长。
图框格式及其尺寸
X型图纸；
Y型图纸
有装订边图纸的图框格式
图框格式及其尺寸
X型图纸；
Y型图纸
无装订边图纸的图框格式
第一节 制图基本规定
一、图纸幅面和标题栏
1.图纸幅面及图框尺寸 2.标题栏
动画
由此可见:不同类型的图线，不仅名称和含义不同，而且其画 法和用途也不同。
❖ 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2020/11/72020/11/7Saturday, November 07, 2020
制图作业中推荐使用简化的标题栏格式。
第一节 制图基本规定
一、图纸幅面和标题栏
1.图纸幅面及图框尺寸 2.标题栏
标题栏应位于图纸的右下角，其底边和右边分别与图框线的底 边线、右边线重合。在此情况下，看图的方向与看标题栏的方向 一致。
图例
为了利用预先印制的图纸，允许将X型图纸的短边或Y型图纸的 长边置于水平位置使用。这时，为了明确绘图与看图时图纸的 方向，应在图纸的下边对中符号处画出一个方向符号。
于手工书写。但在同一图样中，只允许选用同一种字型的字体。
例：
A型斜体
0123456789
B型直体
0123456789
A型斜体
ⅠⅡⅢ ⅣⅤⅥⅦ Ⅷ ⅨⅩ
B型直体
ⅠⅡⅢ ⅣⅤⅥⅦ Ⅷ ⅨⅩ
A型小写斜体 abcdefghijklmnopqrstuvwxyz
机械设计2D-图纸标准(整理).pptx
4.其它零件的技术要求
精心整理
技术要求： 1.未注公差均按右下表;
236..产图.D品纸i必中e须标符 有Ca合编s号Rto的HiSn是要g关求件键; 尺的寸技,总术: 要个求; 如下：
NOTES： 1.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE； 2.PARTS MUST COMPLY WITH ROHS; 3.THE DIMENSION WITH “NUMBER" IS CRITICAL, TOTAL:
3.THE SUFACE TREATMENT OF MOULDING NEED BE INFORMED BY US;
4.MATERIAL SUPPLIER :
MATERIAL NO.:
5.PART COLOR：
6.PARTS MUST COMPLY WITH ROHS;
7.PART MUST BE FREE OF FLASH, SINK, FLOW MARKS AND OTHER MOULDING;
8.不能使用回料;
9.图纸中标有编号的是关键尺寸,总: 个;
NOTES：
1.ALL UNSPECIFIED DIMENSIONS, PLEASE REFER TO THE 3D FILE;
2.ALL UNSPECIFIED LINEAR TOLERANCES, PLEASE REFER TO RIGHT TABLE；
3.需采用数字编号来标注重点尺寸。
例如：①②③，且需标注重点尺寸的数量。
4.塑胶件需写材料供应商及材料牌号。
因为每种塑胶材料的供应商不一样，材料的牌号也不一样，材料的性能及价格都不一样。
机械制图尺寸标注关键要求PPT课件
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。 要标注定位尺寸，必须先选定尺寸基准。零件有长、宽、高三个方向的
尺 寸，每个方向至少要有一个基准。
通常以零件的底面、端面、对称面和轴线作为基准。 ⑶ 总体尺寸
零件长、宽、高三个方向的最大尺寸。 总体尺寸、定位尺寸、定形尺寸可能重合，这时需作调整，以免出现多余尺 寸。
二、一些常见形体的定形尺寸
30
20
20
10
14
30
25
25
30
10
30
（28.5） S25
25
14
三、一些常见形体的定位尺寸
⑴
⑵
基准 ⑶ 基准
基准
基准
基准
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
四.常见几种平板的尺寸标注
五.角度、直径、半径尺寸的标注。
在平面图上标注设备的定位尺寸, 尽量以建、构筑物的 轴线或管架、管廊的柱中心线为基准线进行标注。要尽量避免 以区的分界线为基准线标注尺寸。
设备布置图的标注
3 设备标高的标注
标高标注在剖面图上, 表示设备高度方向的尺寸。
标高基准一般选择厂房首层室内地面,以确定设备基础面或设备 中心线的高度尺寸。
标高以毫米为单位, 设备标高表示为FL+****,轨道标高表示 为EL****。
（一）尺寸标注的组成：每一个完整的尺寸，一般由尺寸 界线、尺寸线、尺寸线终端以及尺寸数字所组成。如图所 示：
尺寸数字
16
尺寸界线 尺寸线
20 35
尺寸线终端
（二）尺寸標注方法
一、基本方法 形体分析法
将组合体分解为若干个基本体和简单体，在形体分析的基础上标 注三类尺寸。
手机结构2D图技术标注参考规范
NO 编制/变更日期变更理由变更内容版本编制/修改人批准1 2004/05/24 新编0.1 沈林王迅2 2006/01/04 修改将2D标准样板图中技术标注更新到本文件中 1.0 蒋伟鹏丁勇目录索引01. Latch02. Antenna03.1 PCBA limited drawing03.2 PCBA outline drawing04. Battery05.1 Lens(注塑)05.2 Lens(CNC)06.1 Audio cover06.2 RF_switch_cover07.1 Shielding cover07.2 Shielding frame07.3 Spring08. Metal dome09. Stop TPU10. Light guide11. Fpcba12.1 金属装饰件12.2 Logo12.3 Plating plastic12.4 Electroform13.1 双面胶13.2 泡棉13.3 铜箔13.4 绝缘片14.1 Keypad asm14.2 keypad rubber14.3 Keypad 电镀键帽14.4 Keypad 数字键15.1 外观漆喷漆图15.2 导电漆喷漆图16. Housing part drawing17. Housing Assembly18. Explode01. Latch技术要求（Notes）:1. 材料：POM Dupont500, 用100%原材料;Material: POM Dupont500,use 100% raw material .2. 尺寸: 图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照Pro/e 3D Data;标有环形圈:每批次出货均需检查；Qualify时需要做CP/CPK;Dimension: Specified dimensions in the drawing are used to check outside shape, function and assembly;Unspecified round: R0.05mm; Unspecified draft angle: 1%%d;Unspecified dimensions refer to Pro/e 3D model data;Specified dimensions with marked ring are critical dimensions, need to be checked every shipment, and must do CP/CPK check in the Qualification stage.3. 公差：未注公差依照图面公差表;Tolerance: Unspecified tolerance should comply with tolerance table in the drawing; 4. 外观：成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03mm;顶杆痕≤0.05mm;浇口凸出≤0.10mm;穴号应刻在模具上，标志不得高于表面;外观皮纹:VDI 24;Appearance：Product should be tidy and purity, no nick, no shrinkage and other blemish; Galling should be less than 0.03mm;Ejector rod mark should be less than 0.05mm; gate trim should be less than 0.10mm;Cavity number shall be located low on the surface. Appearance require:VDI 24.5. 检测须满足德信质量标准:《部品检验标准_注塑件_x.x_xxxxxx》Product should be satisfied with quality standard of Techfaith Wireless:《部品检验标准_注塑件_x.x_xxxxxx》02. Antenna1. 材料：见图,用100%原材料;1.Material: Refer to the drawing table, in original color and with 100% raw material.2.尺寸：图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照Pro/e 3D Data;标有环形圈的是重点尺寸,每批次出货均需检查,Qualify时需要做CP/CPK；2.Dimension: Specified dimensions in the drawing are used to check outside shape, function and assembly;返回索引目录Unspecified round: R0.05mm; Unspecified draft angle: 1°; Unspecified dimensions refer to Pro/e 3D model data;Specified dimensions with marked ring are critical dimensions, need to be checked every shipment, and must do CP/CPK check in the Qualification stage.3.公差：未注公差依照图面公差表;3. Tolerance: Unspecified tolerance should comply with tolerance table in the drawing;4.外观: 成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03mm,顶杆痕≤0.05mm;浇口凸出≤0.05mm;穴号应刻在模具上，标志不得高于表面;外观皮纹：抛光4.Appearance：Product should be tidy and purity, no nick, no shrinkage and other blemish;Galling shall be less than 0.03mm, ejector rod mark shall be less than 0.05mm, gate trim shall be less than 0.05mm.Cavity number shall be located low on the surface. Surface shall be smooth.5.电气性能依照规格书：violet1-Antenna SPEA-05-02-18.pdf。
手机结构2D图技术标注参考规范
NO 编制/变更日期变更理由变更内容版本编制/修改人批准1 2004/05/24 新编0.1 沈林王迅2 2006/01/04 修改将2D标准样板图中技术标注更新到本文件中 1.0 蒋伟鹏丁勇目录索引01. Latch02. Antenna03.1 PCBA limited drawing03.2 PCBA outline drawing04. Battery05.1 Lens(注塑)05.2 Lens(CNC)06.1 Audio cover06.2 RF_switch_cover07.1 Shielding cover07.2 Shielding frame07.3 Spring08. Metal dome09. Stop TPU10. Light guide11. Fpcba12.1 金属装饰件12.2 Logo12.3 Plating plastic12.4 Electroform13.1 双面胶13.2 泡棉13.3 铜箔13.4 绝缘片14.1 Keypad asm14.2 keypad rubber14.3 Keypad 电镀键帽14.4 Keypad 数字键15.1 外观漆喷漆图15.2 导电漆喷漆图16. Housing part drawing17. Housing Assembly18. Explode01. Latch技术要求（Notes）:1. 材料：POM Dupont500, 用100%原材料;Material: POM Dupont500,use 100% raw material .2. 尺寸: 图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照Pro/e 3D Data;标有环形圈:每批次出货均需检查；Qualify时需要做CP/CPK;Dimension: Specified dimensions in the drawing are used to check outside shape, function and assembly;Unspecified round: R0.05mm; Unspecified draft angle: 1%%d;Unspecified dimensions refer to Pro/e 3D model data;Specified dimensions with marked ring are critical dimensions, need to be checked every shipment, and must do CP/CPK check in the Qualification stage.3. 公差：未注公差依照图面公差表;Tolerance: Unspecified tolerance should comply with tolerance table in the drawing; 4. 外观：成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03mm;顶杆痕≤0.05mm;浇口凸出≤0.10mm;穴号应刻在模具上，标志不得高于表面;外观皮纹:VDI 24;Appearance：Product should be tidy and purity, no nick, no shrinkage and other blemish; Galling should be less than 0.03mm;Ejector rod mark should be less than 0.05mm; gate trim should be less than 0.10mm;Cavity number shall be located low on the surface. Appearance require:VDI 24.5. 检测须满足德信质量标准:《部品检验标准_注塑件_x.x_xxxxxx》Product should be satisfied with quality standard of Techfaith Wireless:《部品检验标准_注塑件_x.x_xxxxxx》02. Antenna1. 材料：见图,用100%原材料;1.Material: Refer to the drawing table, in original color and with 100% raw material.2.尺寸：图面尺寸用于检验零件外形、功能和装配;未注圆角R0.05,未注脱模斜度1度,未注尺寸依照Pro/e 3D Data;标有环形圈的是重点尺寸,每批次出货均需检查,Qualify时需要做CP/CPK；2.Dimension: Specified dimensions in the drawing are used to check outside shape, function and assembly;返回索引目录Unspecified round: R0.05mm; Unspecified draft angle: 1°; Unspecified dimensions refer to Pro/e 3D model data;Specified dimensions with marked ring are critical dimensions, need to be checked every shipment, and must do CP/CPK check in the Qualification stage.3.公差：未注公差依照图面公差表;3. Tolerance: Unspecified tolerance should comply with tolerance table in the drawing;4.外观: 成品清洁、无杂质、无划伤、缩水及其它瑕疵;飞边及分型线段差≤0.03mm,顶杆痕≤0.05mm;浇口凸出≤0.05mm;穴号应刻在模具上，标志不得高于表面;外观皮纹：抛光4.Appearance：Product should be tidy and purity, no nick, no shrinkage and other blemish;Galling shall be less than 0.03mm, ejector rod mark shall be less than 0.05mm, gate trim shall be less than 0.05mm.Cavity number shall be located low on the surface. Surface shall be smooth.5.电气性能依照规格书：violet1-Antenna SPEA-05-02-18.pdf。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主视图应在图纸的第一视角处，一般在图纸的左中侧，必 要时左侧有侧视图.
举例如图:
.
4
顶视图
主视图
侧视图
.
5
1-2.侧视图、俯视图:即为主视图的投影视图.
1-3.剖视图:
1-3-1.要求做剖视图的原因
在一般视图的情况下无法表示产品的内部结构，更无法
方向的标在主视图上，Y方向的定位标在侧视图上.
• 举例说明:
.
18
形状尺寸 (外轮廓)
位置尺寸
此两处为孔的X，Y方向定
位尺寸，必须都有，且必
.
须在同一视图上。
19
• 2-2.双色模注塑,模内注塑钢件,模内注塑铜螺母等都要以
组件的形式做为一个整体来标注.模内注塑铜螺母标注其定 位尺寸,还要在剖视图上标注铜螺母的高度和大小(即铜螺母 的外径和公称直径).如果3D图档没有铜螺母,须与相应的结 构工程师确认.
• 3-2-3. 面、底壳可以以螺丝柱为基准.但必须要
标出中心线到螺丝柱的位置尺寸.
• 3-2-4.其他精度要求不高的零件主要从方便加工
方面去考虑，多选择端面、大面积平面、加工起始 面作为基准.
.
21
• 3-3.辅助基准: • 3-3-1. 产品的某局部结构如果相对于另一部分结构有
于基准的定位的尺寸.
•
1-3.外形轮廓尺寸:一般为总体的长宽高的尺寸.
• 2. 尺寸的标注:
•
2-1.首先分清零件的形位尺寸.形状尺寸应不能拆分成
位置尺寸来标注.（特殊情况如在高度方向由于加工的需
要除外）其次定位尺寸要全，定了X方向，就要定Y方向或 Z方向.不能单独标一个方向.也不能同一个孔的定位尺寸X
• 2-3.某一结构的形状尺寸和位置尺寸尽量在一个视图内
集中标注，便于尺寸查阅.同一尺寸不要重复标注(直接或间 接重复)
• 2-4.非对称性的产品标注总长、宽后,还要标注其单边到
产品中心线的距离.
• 3. 尺寸标注的基准:
• 3-1. 零件图上一般必须定出此零件X、Y、Z三轴的基准
面.原则上所有位置尺寸都须由基准面定出，除非因特殊原 因(包括实际加工顺序及QC检验需要等)则可从别处标数.
沉入式的装饰件位等.
.
6
此USB塞为双色 注塑用不同方向 的剖面线区别
.
7
此处剖 此为螺剖丝视柱图
此为剖视图
此处剖螺 丝柱
.
8
1-4.局部放大视图
1-4-1.要求作局部放大视图条件或原因：
局部的结构尺寸过小，按常规比例在视图上相关重 要的轮廓线不能清晰表达
局部结构太多，需标注尺寸太多，按常规比例无法
1-1-1.主视图:一般为产品的正面或装配后的主外观面, 反应的信息应该是最多的.如正面能将尺寸全部表达清楚， 则可以不要反面 .
1-1-2.主视图的放置与位置：对于塑胶零件，一般按 默认的坐标来放置，这应与模具的排位设计与制作有关. 大件如面壳以正面为主视图，底壳以反面为主视图，电池 盖正反皆可.
.
20
• 3-2. 塑胶件在Z方向的主基准以分型面或以有代
表性的平面为基准,X/Y方向的定位主基准,以下方法 可作参考.
• 3-2-1.对于结构稍复杂,标注尺寸多的零件,X/Y方
向可以产品的中心线作为基准,如手机零件的底/面 壳.
• 3-2-2.对于零件简单,尺寸少的零件, 可以用具代
表性的一条边或一个圆心作为主基准,如小装饰件等.
镙丝柱热熔台阶的尺寸
其它局部结构很细小的尺寸
.
9
示例:
此处结构太小， 且尺寸难以摆放 故做局部放大
.
10
此处结构清晰 且无其他尺寸 故可不局部放大
此处结构清晰 且无其它尺寸 故可不放大
.
11
2.视图的摆放方法:
2-1.我司一般采用第三视角投影.第一视角和第三视角的 区别：
第一视角：人-----物-----图
举例:
此视图可 以不要
.
15
2-2-2.视图的大小比例要适中,与整个图面相协惆.
2-2-3.视图的对应关系应明确，由于图幅的限制出 现视图不能按对应关系放置时，应标示视图的对应 关系.
2-2-4.尽量放置轴测视图以便别人更清晰的了解结 构.除了轴侧图外,不要出现无尺寸标注的视图,但某 些剖视图需体现局部细节在局部放大视图上面标注 而此剖视图上可以没有尺寸.
手机产品机壳类2D图纸标注参考 规范
.
1
修改记录
序号 修改时间
修改内容
备注：红色字体为更新内容
.
2
一.视图: 二.尺寸标注: 三.公差标注: 四.技术要求及标题栏: 五.常见细节的统一: 六.图纸的更改方法: 七、图纸标注及注意事项。
.
3
一.视图:
1. 视图的种类：
1-1.视图的种类很多，我们现在产品常用的视图为主 视图，侧视图，俯视图，剖视图，局部放大视图等.
举例:
.
16
.
17
• 二.尺寸标注
1.尺寸的分类:
•
尺寸：以特定单位表示线性尺寸、角度尺寸值的数
值.常用尺寸单位为:公制---MM,英制---INCH;二者的换算 关系为1INCH=25.4MM
•
1-1.形状尺寸:表示零件局部结构的尺寸,如孔的大小,
骨位的厚度，沉台的深度等.
•
1-2.位置尺寸:表示零件的局部结构在X/Y/Z方向相对
进行尺寸放置或放置过于拥挤
（1）局部放大图放大的比例不能太小，一般在投影视图 的2~4倍,如果太小打印出来后不能很清晰看见尺寸所标注 的位置.复印后更模糊.
（2）局部放大的部位要大些(即圈定的区域要稍微多一 点),不然打印出来后很难看到要放大的位置.
1-4-2.可做或必需做局部放大视图的例子
扣位处的尺寸
第三视角：人-----图-----物
详.
13
.
14
2-2.视图的数量与配置
为了清晰的表达产品的结构和合理标注所需的数据,会 有多种视图组合,视图的配置应注意:
2-2-1. 如果标注尺寸后(或辅助技术要求)已经能够清晰 表达产品的结构时,则不需要过多的增加不必要视图(例如: 两个视图能够表达清楚时就不要增加第三个视图).
标注相关的重要尺寸时，需做剖视图，机壳类产品一般都是
在厚度方向需做剖视图以标注重要结构的高度尺寸.
1-3-2.常见需做剖视图的结构:
镙丝柱的结构
镙丝孔的结构
有重要配合的盲孔结构
扣位的结构
两种材料结构的零件需用不同方向的剖面线区分(如双
色注塑、模内注塑钢件等.举例如下图)
有装配深度要求的沉台也需剖视标注，如装镜片位，
