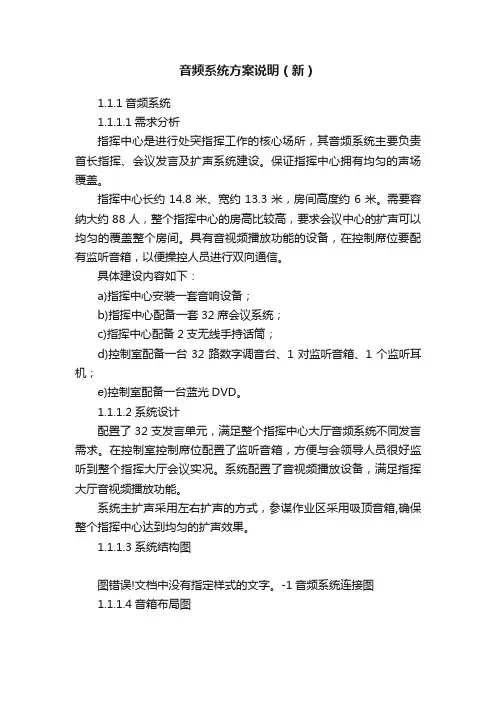

音频系统方案说明（新）
音频系统方案说明（新）1.1.1音频系统1.1.1.1需求分析指挥中心是进行处突指挥工作的核心场所，其音频系统主要负责首长指挥、会议发言及扩声系统建设。
保证指挥中心拥有均匀的声场覆盖。
指挥中心长约14.8米、宽约13.3米，房间高度约6米。
需要容纳大约88人，整个指挥中心的房高比较高，要求会议中心的扩声可以均匀的覆盖整个房间。
具有音视频播放功能的设备，在控制席位要配有监听音箱，以便操控人员进行双向通信。
具体建设内容如下：a)指挥中心安装一套音响设备；b)指挥中心配备一套32席会议系统；c)指挥中心配备2支无线手持话筒；d)控制室配备一台32路数字调音台、1对监听音箱、1个监听耳机；e)控制室配备一台蓝光DVD。
1.1.1.2系统设计配置了32支发言单元，满足整个指挥中心大厅音频系统不同发言需求。
在控制室控制席位配置了监听音箱，方便与会领导人员很好监听到整个指挥大厅会议实况。
系统配置了音视频播放设备，满足指挥大厅音视频播放功能。
系统主扩声采用左右扩声的方式，参谋作业区采用吸顶音箱,确保整个指挥中心达到均匀的扩声效果。
1.1.1.3系统结构图图错误!文档中没有指定样式的文字。
-1音频系统连接图1.1.1.4音箱布局图图错误!文档中没有指定样式的文字。
-2音箱布局图1.1.1.5设计原则a)可靠性。
系统应具备长期稳定工作的能力，所有选用设备均符合我国或国际上的质量及可靠性标准。
b)实用性。
系统应具备完成工程所要求功能的能力和水准，符合本工程实际需要和国内外有关规范的要求，并且实现容易，操作方便。
c)先进性。
系统是在满足可靠性和实用性要求前提下的最先进的系统。
选用设备均选用国际、国内知名厂家近年来的最新产品或专利产品。
d)一致性。
系统应遵循开放系统的原则。
系统应依据技术指标的一致性、互换性选定设备，使系统具备良好的灵活性、兼容性、扩展性和可移植性。
e)经济性。
系统应满足性能与价格之比在同类系统和条件下达到最优，选择最佳性价比的设备。
(广播)系统说明书
分区输出模块
MAG1864
系统必备模块（最少要配备1块）。
4路音频信号输出，每路均可调用任一个输入音源。
1～16块16路警报信号，
可编程，兼容高/低告警电平。
0～4块
强插控制模块
MAG1832
16路强插控制信号输出，用于激活警报、寻呼、电话强插区。
2—4.5主界面下部有4个程控电源按钮，其状态分别与主机背面4个程控电源插座当前的启/闭状态相对应（亮色表示开启）。必要时可以点击这些按钮，手动改变其状态。但经手动干预这4个按钮中的任何一个之后，系统即转入手控状态，同时“程控”按钮闪烁，提醒用户系统已经脱离程控。如须恢复程控功能，则可点击“程控”按钮，使其不再闪烁，变成选通状态（呈亮色）。
普通输入模块的四个通道输入信号各自独立处理，作为四个独立的音源进入系统，它们与屏幕主界面上的“1、2、3、4”号音源相对应（默认值）。
用户可选购两件普通输入模块，由经销商将另一块设置成与“5、6、7、8”号音源相对应。
1—3.3 分区输出模块(Output Module-MAG1864)
CH-1、CH-2、CH-3、CH-4：分别为本模块的第1、2、3、4分区输出口，
0～1块
在每台智能广播媒体矩阵（主机）的背面，有12条功能模块插槽，可以配置12块功能模块。倘须配置更多的模块，则须加接智能扩展机（MAG1200系列）。每增加一台智能扩展机，可以增加12块功能模块。扩展机同主机之间，或扩展机相互之间用两条电缆链接起来，供扩展链接用的接口是“LINK 1”口和“LINK 2”口（参考1—2后面板图）。
本模块为广播系统与电话线路的接口。通过系统设定（参考4—11），可自动把来电接至某个或某些广播分区；还可通过那些输入通道设定同主叫方对话，以便举行电话会议。
会议室扩音系统方案说明书
塑造世界一流品牌会议系统方案说明书吉林省跃达丰科技有限公司目录第一章项目概述 (3)1.1 项目概况 (3)1.2 项目要求 (3)第二章总体设计 (3)2.1 设计依据及技术标准 (3)2.2设计原则 (4)第三章系统设计 (5)1.1 视频显示系统............................................................................................ 错误！未定义书签。
1.1.1 系统概述......................................................................................... 错误！未定义书签。
1.1.2 系统设计......................................................................................... 错误！未定义书签。
1.1.3 系统功能......................................................................................... 错误！未定义书签。
1.2 会议发言系统 (5)1.2.1 系统概述 (5)1.2.2 系统设计 (5)1.2.3 系统功能 (6)1.3 音响扩声系统 (6)1.3.1 系统概述 (6)1.3.2 系统设计 (6)1.3.3 系统功能 (8)1.4 集中控制系统............................................................................................ 错误！未定义书签。
1.4.1 系统概述......................................................................................... 错误！未定义书签。
应急指挥中心指挥调度系统方案
应急指挥中心指挥调度系统解决方案目录应急指挥中心 01．概述 (2)2．系统组网及说明 (3)2.1系统组网 (3)2.2系统组网说明 (3)2.2建议 (4)3．系统组成 (5)3.1主机设备 (5)3.2调度台 (8)3.3智能值班 (11)3.5录音系统 (16)3.6传真模块 (16)3.7其他软件接口 (17)3.8.应急突发事件系统 (18)4.系统功能 (18)4.1指挥调度系统的核心功能 (19)4.2指挥调度系统的通信功能 (20)5．维护管理 (21)5.1维护功能 (21)5.2网管功能 (23)5.3日志功能 (24)附录:调度台推荐选择 (24)1．概述指挥调度是整个应急指挥系统项目的核心语音交换平台，是整个系统所有各类型通讯终端和信息的承载重心。
在以多种业务软件为基础信息的前提下，指挥调度系统将发挥其重要核心价值，完成应急指挥系统中应急指挥管理等功能。
整个应急指挥调度系统基于现有的IP网络资源，建设覆盖全行业的应急指挥系统，完成各县市的接入，完成对全部区域所有企业的产品质量监督检查业务。
系统建成完成后，可以实现应急指挥指挥调度、12365应急指挥系统、领导决策会议、领导监察、远程执法、智能值班、应急预案培训等多种整合应用，有效提高全行业的信息化建设水平，大幅度提高工作效率，取得良好的社会效益和经济效益。
2．系统组网及说明2.1系统组网2.2系统组网说明1.在整套系统中，以BW-2000指挥调度主机为核心，基于IP网络连接各个附属资源平台，做为多种信息融合平台；以业务系统中的多种业务软件为基础，为整套系统处理各种事件提供信息依据。
例如指挥调度、领导监察系统、应急预案系统系统、12365应急指挥系统等。
2.系统设备具体设置：指挥调度系统BW-2000指挥调度主机、录音服务器等主机设备放置在指挥调度大楼机房。
3.各类型调度台中指挥调度台放置在指挥大厅指挥调度工位位置，方便调度人员操作（可以扩展到一机多屏）；4.领导办公室监察台放置在领导办公室部，可以把软件直接安装在领导电脑部，方便领导在办公室就可以了解情况，及时做出指示和决策等。

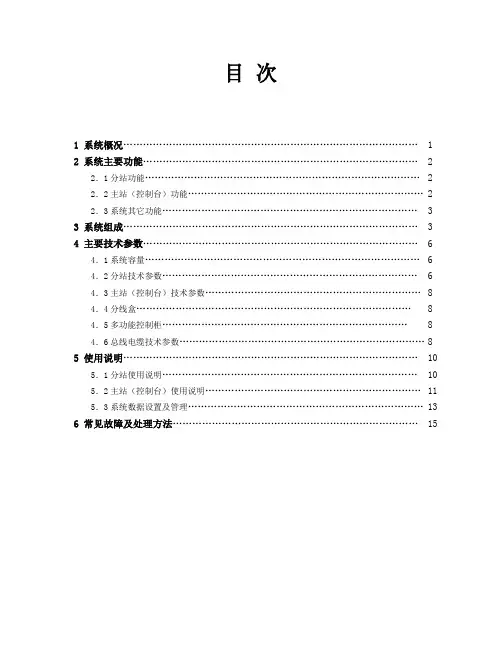

新版MDCS-I使用说明书
目次1 系统概况 (1)2 系统主要功能 (2)2．1分站功能 (2)2．2主站（控制台）功能 (2)2．3系统其它功能 (3)3 系统组成 (3)4 主要技术参数 (6)4．1系统容量 (6)4．2分站技术参数 (6)4．3主站（控制台）技术参数 (8)4．4分线盒 (8)4．5多功能控制柜 (8)4．6总线电缆技术参数 (8)5 使用说明 (10)5．1分站使用说明 (10)5．2主站（控制台）使用说明 (11)5．3系统数据设置及管理 (13)6 常见故障及处理方法 (15)MDCS-I无主机共线型全数字指令扩音呼叫/对讲系统技术说明书1、系统概况MDCS-I无主机共线型全数字指令扩音呼叫系统是一种集广播呼叫、程控交换、调度指挥功能为一体的多功能生产管理通信系统，其主要特点为：1)无主机总线控制方式，分散功率放大器，系统可靠性高；2)共线型网络结构，布线方便；全系统共用一根电缆，连接在同一根电缆上的所有分站（室内型、室外型）及主站（控制台）都可随时发起或接收呼叫，互不影响，呼叫控制灵活。
3)具有普通程控交换机及调度机功能；系统中所有分站或主站（控制台）都可随时通过拨号方式呼叫另一分站（或控制台），组成全双工通话方式。
4)一根电缆上最多可有5对（10部）分站同时进行全双工通话。
5)系统中所有室外型分站都外接一扬声器，实现广播呼叫。
6)分站或主站（控制台）都具有点呼、选呼、追呼、组呼、全呼功能；主站（控制台）具有强插、强拆、监听、单/双向控制、通话录/放音等多种功能。
7)具有会议功能；三方以上的通话自动进入会议模式，会议各方均可自由发言。
8)可与外部的程控交换机、调度机等通信设备联网。
9)可与外部的计算机及其它数据端口联网。
10)可通过扩音广播方式，向全系统各站发送多种告警信号。
11)系统安装简单，扩充方便，只需从就近的电缆分线即可增加新的分站。
12)室外型分站外壳采用抗静电增强聚酯材料制成（IP65等级）, 可安装于任何恶劣环境。
【精简】多媒体指挥调度功能说明
可视化指挥智能化调度各级指挥中心/值班中心解决方案围绕指挥中心应用场景一体化解决方案“多媒体调度台软件”是南京创科【可视化指挥调度系统】中部署在指挥中心//值班中心的调度操作席位软件，B/S 架构设计，是整个生产值班值守/应急指挥调度场景的核心操作部件。
指挥人员/值班人员可通过多媒体调度台坐席实现值班值守、语音调度、会议调度、广播调度、短信群发、类微信消息调度、视频监控、视频调度、视频会商、GIS 调度等多媒体调度业务，满足各种指挥场景的业务需求，使得指挥中心更简洁，指挥操作更便利、指挥过程更直观。
电话、会议、广播+++++监控、视频、会商GIS 地图通知公告短信、类微信集群对讲+3短信指令4消息指令5对讲指令6视频指令专注八大指令调度场景开放平台连接一切1值班值守2电话指令7视频会商8GIS 调度通话录音值班值守可通过多媒体调度台集中接听内线电话、外部座机、手机、对讲机、智能单兵终端、智能车载终端、报警终端等各种渠道的报警来电，支持来电排队，支持通话录音等功能。
集中接警呼叫控制来电排队电话指令可通过多媒体调度台，通过通讯录一键呼叫内线电话、外部电话、手机、智能单兵终端、智能车载终端、智能广播终端，实现语音呼叫、电话会议、分组广播等语音调度通话。
分组广播电话会议语音呼叫通话录音短信指令通过多媒体调度台实现对手机用户发布群组短信，依托于三大运营商网络群发短信。
短信群发短信模板短信记录消息指令通过多媒体调度台实现和智能单兵终端、智能手机、PC 端用户、智能车载终端等智能化设备实现点对点、群组间的文本消息、图片消息、语音消息、视频消息等类微信交互能力。
文本消息图片消息语音消息视频消息* 部分为高级版功能通过多媒体调度台实时监听短波、超短波、智能单兵终端、智能车载终端的对讲通话内容，对讲抢话发言，具有高优先级抢话权限，支持多对讲组切换，支持对讲通话录音。
对讲监听、对讲抢话高优先级抢话权限固定对讲组、临时对讲组对讲指令对讲录音、对讲组切换通过多媒体调度台调看视频监控图像、智能单兵终端图像、智能车载终端图像、智能手机图像、可视电话图像、视频会议终端图像、无人机图像、智能机器人图像等多种视频终端的实时图像。
广播系统说明书
广播系统说明书一、产品概述本广播系统是一种全面的音频通讯设备，设计精良，性能卓越，适用于各种场所如学校、医院、商场、车站等公共区域。
系统主要由音频播放设备、功放设备、扬声器等组成，通过无线或有线网络连接，实现音频信息的实时传输和播放。
二、产品特点1、高品质音频播放：本系统支持高品质音频播放，适用于各种音频格式，如MP3、WAV等。
2、无线与有线连接：本系统支持无线和有线网络连接，可根据实际需求选择合适的连接方式。
3、智能定时播放：支持定时播放功能，可根据需求设置定时播放音乐或广播通知。
4、远距离传输：通过高效的传输协议，可以实现远距离音频传输，确保音频质量。
5、防水防尘设计：扬声器采用防水防尘设计，适用于户外环境。
三、使用步骤1、连接设备：将音频播放设备、功放设备、扬声器等按照说明书指引连接起来。
2、设备调试：连接完毕后，进行设备调试，确保各项功能正常。
3、音频文件上传与编辑：将需要播放的音频文件上传至音频播放设备中，并编辑播放列表。
4、开始播放：根据实际需求，选择合适的播放模式，如定时播放、立即播放等。
四、注意事项1、请在安装和使用过程中遵守相关规定和安全操作规程。
2、请勿在雷电等恶劣天气下使用本系统。
3、请定期对设备进行检查和维护，确保设备正常运行。
4、在使用过程中如遇到问题，请及时售后支持。
五、售后服务我们提供全面的售后服务，包括设备安装、使用培训、故障排除等。
在购买本产品后，大家将享受到我们的专业服务和质量保障。
如有任何问题或需要帮助，请随时我们的客服团队。
广播系统培训资料一、引言随着科技的发展和社会的进步，广播系统在我们的日常生活和工作中发挥着越来越重要的作用。
为了提高员工对广播系统的理解和使用能力，特此编写了这篇关于广播系统的培训资料。
二、广播系统的基本构成广播系统主要由以下几个部分组成：1、广播音源：用于产生声音信号的设备，如麦克风、录音机等。
2、广播控制器：用于控制广播音源的设备，如调音台、音源控制器等。
广播系统技术规格书
目录 (1) (1) (1)2.1 设备界面 (1)2.2 设计界面 (1)2.3 施工界面 (1) (2)3.1 系统构造 (2)3.2 系统设计要点规定 (2)3.3 设备点表 (3) (4)4.1 系统整体性能规定 (4)4.2 广播矩阵主机旳设计规定 (5)4.3 功放旳设计规定 (6)4.4 呼喊站旳设计规定 (6)4.5 前端扬声器设计规定 (6)4.6 系统旳电源设计规定 (7)4.7 与消防系统联动旳设计 (7)4.8 与集成系统旳接口设计规定 (7) (7) (8) (9)7.1 系统控制器（广播主机） (9)7.2 系统路由器 (10)7.3 系统呼喊站 (10)7.4 功率放大器 (10)7.5 吸顶扬声器 (11)7.6 音量控制器 (11) (11)广播系统1 系统概述公共广播系统旳设计立足于先进、灵活、耐用、可扩展，以智能化为主。
公共广播系统整体设计既可以播放背景音乐，又可以公布平常信息、紧急广播、火灾报警。
系统为整个建筑群发明崇高、优雅、舒适旳工作及生活环境，以便高效旳物业管理功能，完善旳语音信息公布管理广播等。
当紧急事故发生时，它又能作为应急广播，指挥人员疏散。
2 设计范围2.1 设备界面本工程广播系统包括，但不限于如下设备：广播主机一套、功率放大器有关设备一套、呼喊站3 套、音源设备2 套、天花扬声器（6 瓦）601 只、天花扬声器(12 瓦)71 只、12W 盒装挂墙式扬声器147 只、机柜4 个、线缆及有关管材等。
2.2 设计界面本次采用模拟广播系统，在调度所各楼层按办公区域和公共区域，同步根据防火分区划分为不一样广播回路，在各办公房屋内单独设置音量控制单元。
2.3 施工界面本工程广播系统旳施工波及如下几种方面；公共广播系统旳管线安装敷设、连接；公共广播系统旳扬声器旳安装，接续；公共广播系统旳音源设备、主机等旳安装，接续；公共广播系统旳信号传播旳建设；系统旳调试；3 系统框架构造3.1 系统构造公共广播系统采用模拟公共广播，公共广播系统重要可分：节目音源设备、信号处理设备、传播线路、扬声系统、辅助设备等。
广播系统说明书
广播系统软件说明书2015年10月目录一、 广播系统简介 ................................................................................................................. ‐ 1 ‐二、 软件安装 ......................................................................................................................... ‐ 3 ‐1. 安装要求 ................................................................................................................................. ‐ 3 ‐2. 软件安装 ................................................................................................................................. ‐ 3 ‐三、 功能介绍 ......................................................................................................................... ‐ 3 ‐1.用户管理 ...................................................................................................................................... ‐ 4 ‐2.权限管理 ...................................................................................................................................... ‐ 5 ‐3.系统配置 ...................................................................................................................................... ‐ 7 ‐4.紧急广播（全局） ...................................................................................................................... ‐ 8 ‐5.全体广播 ...................................................................................................................................... ‐ 9 ‐6.紧急报警（全局） .................................................................................................................... ‐ 10 ‐7.区域广播 .................................................................................................................................... ‐ 11 ‐8.消防报警 .................................................................................................................................... ‐ 13 ‐9.局部广播 .................................................................................................................................... ‐ 13 ‐10.局部告警 .................................................................................................................................. ‐ 15 ‐11.对讲 .......................................................................................................................................... ‐ 17 ‐12.定时广播 .................................................................................................................................. ‐ 19 ‐13.定时打铃 .................................................................................................................................. ‐ 21 ‐15.点播歌曲 .................................................................................................................................. ‐ 25 ‐16.音量调节 .................................................................................................................................. ‐ 27 ‐17.日志查看 .................................................................................................................................. ‐ 29 ‐18.录音查看 .................................................................................................................................. ‐ 30 ‐19.快捷操作 .................................................................................................................................. ‐ 31 ‐四、 基本操作 ....................................................................................................................... ‐ 33 ‐1.音箱配置 .................................................................................................................................... ‐ 33 ‐1.1添加音箱 ......................................................................................................................................... ‐ 33 ‐1.2修改音箱 ......................................................................................................................................... ‐ 34 ‐1.3删除音箱 ......................................................................................................................................... ‐ 34 ‐1.4功能界面窗口排列方式 .................................................................................................................. ‐ 34 ‐1.5音箱呼叫 ......................................................................................................................................... ‐ 37 ‐1.6音箱配置 ......................................................................................................................................... ‐ 37 ‐2.区域配置 .................................................................................................................................... ‐ 40 ‐2.1区域添加 ......................................................................................................................................... ‐ 40 ‐2.2区域修改 ......................................................................................................................................... ‐ 41 ‐2.3区域删除 ......................................................................................................................................... ‐ 41 ‐2.4区域呼叫 ......................................................................................................................................... ‐ 42 ‐一、 广播系统简介广播系统是构建在当前流行的TCP/IP通讯网络基础上的，通过网络传输数字化音频流，由网络音频终端接收并还原成模拟音频信号，并进行扩音的音频系统，包括音频广播和语音对讲等功能。
广播系统操作说明
一、井下广播系统的作用是从矿调度室及时对井下各采、掘工作面、重要场所、人员作业地点、避灾线路进行广播各种信息，还查以在紧急时刻以扩音喊话的方式作为调度系统的备用通信工具，对现场进行疏散和疏导，指挥现场人员迅速、有序、安全撤离危险区域，最大程度减、少灾害救援过程中的次生影响，对安全生产、应急救援提供通信保障。
二、在主副井口、井底车场、变电所、水泵房、主要机电设备硐室、井下主动输皮带机头、移动变电站、采掘工作面、水平最高点，必须安设广播音箱。
三、掘进工作面距端头30米—50米范围内，安设广播系统；采煤工作面距两端头50米—100米范围内，分别安设广播系统；采掘工作面顺槽长度大于1000米时，在顺槽中部安设广播系统。
四、广播系统使用前，应按产品使用说明书的要求调试设备，并在地面通电运行24小时，合格后方可入井。
五、广播系统中任何设备有必要的备用，发生故障，应能及时更换，确保广播系统的正常工作。
六、地面每天8：00—10：00为井下播放广播，播放内容：煤矿安全讲座、煤矿安全规程、采煤、掘进、机电、运输、通风、地测防治水等。
七、维护人员对设备及线缆应每天进行检查，发现问题及时处理，并将检查结果报调度室。
八、广播系统必须是专业人员操作，应认真按开机程序操作，播放软件。
九、值守人员应认真记录通信系统的使用情况，发现故障及时维护。
xx煤矿应急广播系统说明
XX煤矿应急广播系统说明为了认真贯彻落实《国家安全生产监督管理总局、国家煤矿安全监察局关于建设完善煤矿井下安全避险“六大系统”的通知》精神，建设XX煤矿井下应急广播系统。
XX煤矿在现有矿井通风光纤环网基础上，建设了矿井下KT175矿用应急广播系统，便于在发生险情时，及时通知井下人员撤离，全面提升煤矿安全保障能力。
一、应急广播系统结构组成XX煤矿KT175矿用应急广播系统采用数字IP广播技术建设，以光纤环网进行数据传输和联网，各终端设备（光电箱、音箱均采用127V 电源供电），公共机控制设备（电脑）、扩音器均设在调度室。
二、应急广播系统功能特点1、多路广播功能：系统可以实现多套节目同时传输。
2、音源种类丰富：音源种类丰富，可以是麦克风、话筒等传统音响设备，也可以是电脑、MP3等现代数字设备；同时，系统内置FM 调频收音机，接收当地公共电台广播节目。
当使用电脑进行播放时，可以播放电脑支持的全部数字语音文件，另外可支持网络播放，矿领导可在本办公室内通过电脑对井下广播讲话。
3、可分区功能：可自动或手动进行按区域或逻辑分组广播、分以太环网传输方式（双向对讲）区域广播（如xx采区、xx采区、xx采区、xx采区等），做到单独控制，即可以单独对一个采区播放通知，也可进行全矿井下广播。
4、远程控制功能：可以通过计算机进行单台音箱的开停控制，界面友好，操作方便，真正实现了可寻址到点控制。
5、结合XX煤矿应急预案，进行自动或人工应急救援：当系统监测到安全监控系统告警，井下出现重大安全事故时，可以根据事先设定程序，调动相关应急预案，指挥现场人员撤离；也可以人工调用应急预案语音，播放给指定区域；还可以通过麦克风，直接指挥有关人员撤离。
6、开关量输入：硬件上支持4路开关量信息输入，配合矿业现场其他设备，进行语音告警提示，避免事故的发生。
可根据需要设置启动警报点附近的音箱或全部音箱。
7、传输方式通过工业以太网：目前煤矿井下工业以太网越来越普及，本系统支持在工业以太网传输，避免了重复布线，节约资源。
应急指挥中心音频系统设计方案
应急指挥中心音频系统设计方案XXX有限公司20XX年XX月XX日目录一概述 (2)二设计依据 (2)三设计目标 (3)四音箱的布局和选配 (3)4.1 音箱布局 (4)4.2 音箱的选配 (6)五系统优势 (7)一概述应急指挥厅内一套高品质的扩声系统是必不可少的。
扩声系统与良好的建声装修相结合，才能提供优质的语言清晰度，具有非常良好的音质和足够的声音响亮度。
这套扩声系统不但要有高质量的器材，同时专业化的系统设计和系统调试也非常重要。
对此，我们运用计算机声学模拟技术与扩声系统优化集成手段对应急指挥厅进行了周详的声学分析和扩声系统设计；使整个扩声系统具有较好的声学特性，即合适的声压级、较好的语言清晰度和均匀的声场分布，满足应急指挥的使用要求。
二设计依据依据现有的国家标准、规范、并参照国际上通用的规范进行。
基本技术依据的概念，在此为参照和等同。
（包括特性参数要求标准、特性参数测量方法，规范标准、电气设计规范，安全要求等）招标文件有关扩声系统的要求《指挥厅扩声系统声学特性指标》（GYJ25-86）《指挥厅扩声特性测量方法》（GB/T4959-1995）《声系统设备互连的优选配接值》（GB14197-93）《指挥厅混响时间测量规范》（GBJ76-84）《客观评价指挥厅语言可懂度的RASTI法》（GBJ76-84）《民用建筑电器设计规范》（JGJ/T16-92）三设计目标根据中华人民共和国行业标准《指挥厅扩声系统声学特性指标》（GYJ25-86）中一级的指标，并参考《演出场所扩声系统的声学特性指标》（WH/T18-2003），音响扩声系统按照语言和音乐兼用扩声一级标准设计，达到以下目标：●最大声压级：≥98dB（125Hz－4000Hz）。
●传输频率特性：63Hz－8KHz；以125Hz－4000Hz的频率范围内的平均声压级为0dB，在此频率范围内允许+4dB、-12dB；在125Hz－4000Hz的频率范围内允许+4dB、-4dB。
拾音应急指挥中心及扩声系统设计方案
拾音应急指挥中心及扩声系统设计方案1、系统描述应急指挥中心拾音及扩声系统由麦克风、扬声器、功放、数字音频处理器等设备组成，为指挥场所内提供方便快捷的音频信号路由切换及良好的声场环境，保证音频信号能够准确的路由切换、处理、以及清晰、无失真地采集与播放。
应急指挥大厅是地市电力公司领导应急指挥、调度、处置应急电力事件和进行快速决策的重要场所。
所以扩声系统的建设一定要保证音质清晰、稳定、纯正，能适应立体声音频源的播放，室内各处要达到音量、音质基本均衡。
根据会场的实际情况，应急指挥大厅的会议扩声首先要保证语言的清晰度、可懂度，其次对背景音乐的丰满度也有一定的要求。
对会议室来讲其使用范围更加多样化，所以在电声系统设计时必须考虑到声音音色的可调性，以及设备的适应性。
达到良好的会议声场环境。
2、建设方案（1）声场总功率的计算在扩声系统设计中，我们采用全球最为专业的《EASE 4.1声学分析模拟软件》对声场环境进行模拟分析。
通过对整个厅堂进行三维建模，并对声场环境各个建筑表面选择相应的吸声材料，设置界面吸声属性和摆放声源，进行声场模拟运算。
直观的模拟出参与会者在厅堂内各个听音区所映射出的声压级、混响时间、清晰度、辅音损失等相关指标。
保证声场达到国家一级标准。
首先选择音箱布局，然后进行计算，确定所需音箱的大致参数和规格指标等，并确定具体摆位和方向，最后通过对场内各点声压的测试和实际试听，对音箱的布置进行调整，必要时还需增补一些辅助音箱。
计算之前，首先要确定音箱灵敏度。
音箱灵敏度和音箱的型号相关。
灵敏度确定，音箱的型号也就确定。
灵敏度相差3db，电功率就相差一倍。
专业音箱灵敏度在95-100db左右为宜。
对于采用灵敏度为95-100db音箱系统的厅堂，其功率可按0.5W/立方米设计；对于声学要求较高的厅堂，其功率可按1W/立方米来估算。
依据此标准，我们对应急指挥大厅进行厅堂设计。
（2）系统组成如系统结构图所示，指挥大厅的扩声系统包括，话筒、音频矩阵 (音频处理器)、扩声设备、其他设备等设备组成。
旅游景区村村响校园公园无线调频广播系统无线调频广播系统方案说明书
旅游景区/村村响/校园/公园无线调频广播系统设计方案深圳市索想伟业科技目录1、公司简介 (1)2、无线调频公共广播技术总论 (2)3、深圳索想系统简 (3)4、系统设计背景 (4)5、旅游村庄智能广播系统的解决方案 (5)6、本系统实施解决方案 (6)6.1. 前端及信号源部分 (6)音源单元 (6)主控与信号切换控制单元 (6)6.2. 信号传输与分配系统部分 (7)26.3. 终端接收设备及收听方式 (7)7、无线广播系统功能特点 (7)8 公司经典案例工程 (8)9、设备设施工作实现功能原理 (9)10、系统拓扑图 (9)11、设备主要技术参数要求 (10)13、系统连线图 (11)14、设备功能简介 (12)15、系统安装和服务 (13)15.1、售前服务 (14)15.2、系统安装 (15)15.3、售后服务 (16)1、深圳市索想伟业科技简介深圳市索想伟业科技是国内最早拥有RDS无线调频广播系统技术，并且是最早开始生产RDS无线调频广播系统收发设备的首家专业厂家，国广播电视设备工业协会主要会员单位。
公司技术力量雄厚，90%为专业技术人员，主要研发人员常年从事科研工作，积累了丰富的多媒体产品及高频调频软硬件的开发经验，在调频智能广播开发利用领域处于国内领先地位。
特别是近年来伴随着国家对“村村通”广播的支持和扶持，为了响应国家号召，本公司加大对“村村通”广播的技术力度和经济投入，目前已成功开发并上市专对“村村通”的一系列发射、接收设备。
这一系列设备，严格执行设计、开发、生产和服务全过程的质量控制，按照GB/T19001-2000、ISO9001：2000标准建立、实施和保持质量管理体系，坚持持续改良质量管理体系的有效性，以确保产品质量和服务工作质量满足顾客需要，确保顾客满意。
本深圳市索想伟业科技研发的一系列RDS无线调频广播系统产品被广泛应用于学校、公园、旅游村庄、广场、工厂、城乡农村、智能小区、智能建筑、酒店、银行等场所。
公共广播设备使用手册.
公共广播设备使用手册概述随着城市建设的发展，城市内的高层建筑及大、中型民用建筑像雨后春笋纷纷拔地而起，成为现代化城市的一个象征。
不断兴建的现代化旅游宾馆、大型商场、车站、机场、码头、体育场馆等公共场所，越来越多地需要与之配套的公共广播系统。
设计和施工优良的广播系统，不仅可以给人们带来轻松愉快舒适的艺术享受，而且，在建筑物发生紧急情况(如火灾、地震等等)下，还可完成及时指导人员疏散，统一指挥救灾工作，避免重大人员伤亡事故发生的重要作用。
在本文中仅就如何正确地设计及安装音乐及广播系统以及有关问题进行初步的探讨。
公共广播系统是专用于远距离传输音乐节目信号的音频系统。
可用于宾馆、办公楼及中大型会场、体育场等公共场所的广播系统。
公共广播系统能够提供呼叫、留言、背景音乐、以及警报功能，提醒住在同栋或不同栋建筑，或远端人员注意。
公共广播系统可以满足多种不同的使用需求。
但是不论使用目地为何，音讯的清晰以及广播的效果均是最重要的。
为此，了解公共广播系统的基本架构显得格外重要。
本手册将以简单易懂的文字帮助您计划属于您的公共广播系统，以及帮助您架设适用的扩大机及扬声器，使其功能能够发挥到最佳。
一般公共广播系统的设备多为组合功能设备，如：前置放大器、功率放大器、扬声设备等等。
可按用途要求组合成不同系统，也可单件独立使用，或者不同公司类似标准产品组合使用。
公共广播系统设备包括；信号源、输入处理设备、功率放大设备、扬声器、输出切换单元、线路接口单元、电源、结构安装总成等。
现将各部分产品作一简要介绍。
音源设备音源设备指为系统提供最初的电声信号的设备，一般有；录音机、唱机、调谐器等等。
通常音源设备的输出信号电平都很低，需要加设放大器将电平和功率放大才能驱动扬声器发出声音。
一、调谐器KY-060收音调谐器是常用的信号源设备，由于电台连续播音且没有使用唱片和磁带那样的麻烦费钱，而且电台节目通常是十分精彩和质量相当不错的，因此作为信号源，调谐器十分合适。
学校广播系统方案说明书
学校广播系统方案说明书尊敬的师生们：感谢大家一直以来对学校广播系统的关注和支持。
为了提升学校广播系统的音质和覆盖范围，我们经过多方的调研和评估，现向大家呈上全新的学校广播系统方案。
一、方案背景和目标：我们的学校广播系统是为了满足以下几个目标而进行改进的：1. 提升音质：目前，学校广播系统的音质存在一定程度的问题，难以满足师生们多样化的需要，因此，我们希望通过新的方案来提高音质。
2. 扩大覆盖范围：当前广播系统的覆盖范围存在一定限制，在某些区域接收效果不佳，我们希望通过新的方案来解决这一问题，使广播信号能够覆盖到每个角落。
3. 简化操作：广播系统的操作相对繁琐，给工作人员带来一定的困扰，我们希望新的方案能够简化操作流程，提高使用的便捷性。
二、方案细节：1. 提升音质：a. 更换高质量音箱：通过更换高质量的音箱，能够提高音质，使广播声音更为清晰。
b. 调整声音平衡：我们将对广播系统进行音频参数的调整，保证各声音频率成分的平衡，使听众能够更好地接收信息。
2. 扩大覆盖范围：a. 新增扩音设备：为了解决信号覆盖不到的区域，我们将在学校的每个楼层和主要区域增设扩音设备，使广播信号能够到达每个角落。
b. 设置中继设备：在广播覆盖范围较广的区域，我们将设置中继设备，以增强信号的传输效果。
3. 简化操作：a. 更新控制系统：我们将更新广播系统的控制系统，采用智能化的操作界面，简化操作过程，减少人为失误的可能性。
b. 提供技术培训：对于操作人员，我们将提供相关技术培训，使其能够熟练掌握新系统的操作方法，提高工作效率。
三、实施计划：1. 方案评估和选型：根据学校的需求和预算，我们将对不同的广播系统方案进行评估和选型，确保选择最适合学校的方案。
2. 设备采购和安装：完成方案选定后，我们将进行设备的采购和安装工作，确保广播系统能够按计划投入使用。
3. 测试调试和验收：在安装完毕后，我们将进行测试调试工作，确保广播系统运行良好。
数字扬声调度系统操作规程
数字扬声调度系统操作规程一、引言数字扬声调度系统是一种利用数字技术实现的声音传输与调度的系统，广泛应用于会议室、演讲厅、体育场馆等场所。
为了确保系统的正常运行和方便操作，制定一套操作规程十分必要。
本文将详细介绍数字扬声调度系统的操作规程，以便用户正确使用该系统。
二、系统启动与关闭1. 启动系统：a. 确保系统电源已连接并开启；b. 按下系统启动按钮，等待系统启动完成；c. 检查系统指示灯是否正常亮起，确认系统已启动。
2. 关闭系统：a. 确保当前无任何操作正在进行；b. 按下系统关闭按钮，等待系统正常关闭；c. 断开系统电源。
三、调度操作1. 选择音源：a. 在系统面板上找到音源选择按钮；b. 点击音源选择按钮，在音源列表中选择所需音源；c. 确认音源选择成功。
2. 音量调节：a. 找到音量调节旋钮或按钮；b. 根据需求，向左旋转或点击增加音量，向右旋转或点击减小音量；c. 注意避免音量过大或过小，以确保音质清晰且不影响听觉健康。
3. 扬声器切换：a. 找到扬声器切换按钮；b. 点击按钮，选择要输出声音的扬声器；c. 确认扬声器切换成功。
4. 背景音乐设置：a. 找到背景音乐设置按钮；b. 点击按钮，在列表中选择所需背景音乐；c. 确认背景音乐设置成功。
5. 语音优先级设置：a. 找到语音优先级设置按钮；b. 点击按钮，在列表中选择所需语音优先级；c. 确认语音优先级设置成功。
四、故障处理1. 声音无法输出：a. 检查系统电源是否正常连接；b. 检查音源选择是否正确；c. 检查扬声器是否正常连接。
2. 声音输出异常：a. 检查音量调节是否合理；b. 检查扬声器是否损坏；c. 检查系统是否存在故障。
3. 系统无法启动：a. 检查系统电源是否正常连接；b. 检查系统按钮是否损坏；c. 检查系统电源是否稳定。
4. 其他故障：a. 若以上故障处理方法无效，联系售后服务人员；b. 在联系售后服务人员时，提供详细的故障描述和系统信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调度广播扩音指挥系统技术说明书
调度广播扩音指挥系统
技
术
说
明
书
江西联创通信有限公司
（国营第八三四厂）
5月
1 概述
江西联创通信有限公司（国营第八三四厂）由国有军工企业国营第
八三四厂改制而成。
，公司服务于煤炭通信行业20多年，其中KTJ113(DDK-6)多媒体数字程控调度通信系统占煤矿调度通信市场的60%左右，调度广播扩音指挥系统是根据现在煤炭行业在应急通信指挥的要求而研制出的新型一体化智能广播系统。
调度广播扩音指挥系统主要由交换机、调度台、井上广播主机、井下广播主站、井下广播分站、井下广播主站电源等组成。
系统能够自动广播或手动广播操作，并借助系统控制主机的强大功能来实现分组和广播分区设置。
实现分区广播和全区广播；实现背景音乐的定时定区、定曲目播放，或者各区单独控制等。
系统还实现井上井下、井下与井下之间的全双工通话，以及井下紧急呼叫井上调度室，及时反馈井下紧急情况。
系统遵循可靠性的设计方针在供电异常时仍能够工作两个小时以上。
系统组网简单维护方便，便于扩展，系统最大的容量根据交换机的最大容量而定。
系统布线是利用井下原有的电话线，既减少了工程的施工量，又节省了系统成本。
调度广播扩音指挥系统的井下广播主站可连接广播分站数目：10个。
该系统不但具有全双工通话功能而且还具有广播功能，而且经过抗噪声模块在井下高噪音的环境中达到较好的通话效果。
系统总电流大小满足本质安全的要求。
系统具有双工通话，对讲，广播，数字抗噪，井上监听，忙音检测等功能。
2 产品特征：
（1）兼容性：
系统能够与现有的交换机、调度台组合，提高设备的利用率；能够直接替代原有防爆电话机，可是仍能够保留原来电话机的通信功能。
（2）可靠性高：
系统采用可靠性设计能够在断电后持续工作两个小时以上，即便后背电源电量用完后，仍能够作为普通电话使用，保证通信畅通。
（3）扩容方便：
能够根据交换机的用户门数进行扩容，无需整合其它资源。
（4）施工简单：
系统组网利用原有的电话网络，无需额外布线，也可直接代特原来的井下防爆电话。
（4）安全性高：
系统采用本安设计，提高了系统在特殊场合的使用安全性。
（6）维护方便：
若其中一个广播主站发生故障不会影响其它广播主站工作，便于定位故障省时省力。
3 产品功能：
3.1 系统具有广播功能，能够在紧急情况下进行广播，也能够在空闲时间利用该系统进行井下安全教育，播放音乐等，音乐播放能够经过井上统一管理，统一播放；
3.2 系统具有全双工通话功能，用户能够利用广播主站进行全双工
通话，能够呼叫井上或者井下的其它主站或者电话机，便于与信息交流；
3.3系统能够与井上现有的交换机和调度台组网使用，提高设备的利用率，有效的节省成本，系统不用额外布线只需使用井下原有电话线即可；
3.4系统具有监听功能，需要了解井下有线广播主站周围的情况时，能够经过调度台，向交换机发出对相应广播主站的监听命令，交换机接收到命令后向相应的广播主站发出特殊振铃信号，广播主站接收到监听振铃后自动摘机并开始开始监听；
3.5 系统具有忙音检测功能，广播主站能够经过忙音判断当前状态，通话结束后能够自动挂机；
3.6 系统具有紧急呼叫功能，系统采用一键紧呼，便于在出现紧急情况时快速上报；
3.7系统兼容数字抗噪声模块。
3.8系统可根据煤矿管理需要，可对矿井划分区域，每个区域进行单独编排播放。
3.9系统可经过井上广播主机可对全矿井的井下广播分站进行紧急广播，作为全矿井下紧急呼叫警示或紧急抢险撤人呼叫。
3.10井下人员在遇到紧急情况时，可经过井下广播分站上的紧急呼叫按钮与地面调度室进行对讲呼救，及时为地面调度报告井下紧急情况。
3.11系统能够经过井上广播主机发布的广播分站进行录音存储，并
可对存储的语音文件进行播放。
3.12井下广播需设后备电源，电源同时支持660V/127V电源供电，
能够在断电的情况下继续工作2个小时以上。
3.13单个井下广播分站在出现故障时不影响信号向下传输。
3.14两个井下广播分站经过线缆传输，最远距离在3Km；井下广
播分站为本质安全型，能够在工作面等环境中使用，真正做到全覆盖。
3.15系统具备多用户权限管理。
3.16系统扩展方便，不需要调整和增加地面任何广播设备，井下广
播分站的数量只需根据调度机的容量的大小确定。
3.17系统能够与地面广播系统接入；也可与其它系统进行报警信号
联动。
4 系统组成
系统主要有五部分组成，井上广播主机，交换机[KTJ113(DDK-6)系列]，调度台（多媒体，189），广播主站，隔爆兼本安电源，广播分站。
井上广播主机具有音频接口，经过调度台的会议功能，使用井上有线广播主站经过交换机（KTJ113(DDK-6)系列）对井下广播主站进行广播；交换机和调度台采用井上原有的交换机和调度台；井下广播主站为该系统的通信终端设备，具有广播，对讲，全双工通话，数字抗噪声等功能。
广播主站隔爆兼本安电源，主要为井下广播主站提供电源。
该系。
