学做智能车挑战飞思卡尔之智能车制作
2024年飞思卡尔智能车总结（四篇）
2024年飞思卡尔智能车总结关于飞思____智能车轨迹追踪竞赛飞思____智能车竞赛，由飞思____公司赞助，是一项全国本科院校共同参与的科技竞赛活动。
今年，安徽省有幸成为第____届省级赛区，我们专科院校也有幸参与其中。
基于专业的匹配，我们系在本专业中选拔了一些同学，我非常荣幸能与我的团队并肩合作。
由于我们学校初次参加，缺乏经验，指导老师正与我们一起逐步探索解决方案。
我们选择使用B型车进行光电寻迹任务。
根据任务需求，老师将其划分为几个关键模块（寻迹模块、电源模块、驱动模块、测速模块），我负责的是寻迹模块的构建。
起初，对于黑白寻迹，我仅感到“神秘”。
通过查阅资料和老师的指导，我理解了其寻迹原理。
这主要基于黑白颜色对光的反射差异（白色完全反射，黑色完全吸收）来识别黑白线。
由于我们之前未接触过传感器知识，对此领域略感模糊，因此我专门投入时间学习传感器，理解了其在电路中的功能。
接下来，我们面临材料选择的挑战，市场上的光电管种类繁多，各校使用的也不尽相同。
我们需要找到一款适合我们车辆的光电管。
我最初在网上找到一些电路图，并购买了一些光电管进行焊接，但结果并未达到预期。
我一度认为问题出在光电管上，但即使更换为光电发射与接收一体管，问题仍未解决。
在一段时间的停滞和反复试验后，我尝试调整了与接收管串联的电阻值（从10k改为100k），意外地提高了接收距离，达到十几厘米。
这仍不理想，因为为了防止光电管之间的相互影响，每个光电管都需要加上套管，而我们购买的光电管无法满足这一要求。
经过深入研究，查阅资料，以及反复实验，我们最终选择了____公司的光电管（型号）。
我想强调的是，他人的经验可以作为参考，但不一定适用于我们自身，就像我之前选择的光电管电路图，可能在某些情况下适用，但在我们的特定需求下并不理想。
在探索阶段，逐步实验始终是至关重要的。
确定光电管后，我们进入了电路焊接阶段。
我们借鉴了其他学校的经验，初步决定使用____来配置光电管。
学做智能车_挑战飞思卡尔之智能车制作 共65页
--邹玉龙
根据车模检测路径方案不同分为
• 光电组 • 摄像头组 • 电磁组
•光电组
车模通过采集赛道上少数孤立点反射亮 度进行路经检测的属于光电组。
Hale Waihona Puke •摄像头组车模通过采集赛道图像（一维、二维） 或者连续扫描赛道反射点的方式进行进行 路经检测的属于摄像头组
•电磁组
车模通过感应由赛道中心电线产生的交 变磁场进行路经检测的属于电磁组
第六届比赛现场视频
调试工具
• 串口 • 蓝牙 • 无线 • 液晶 • 薄码开关 • 键盘 • 上位机 • 其它……
拨码开关
蓝牙模块
无线模块
液晶模块
液晶显示
上位机和下位机
• 上位机是指人可以直接发出操控命令的计
算机，一般是PC，屏幕上显示各种信号变 化（液压，水位，温度等）。下位机是直 接控制设备获取设备状况的计算机，一般 是PLC/单片机之类的。
转角与脉宽
转角与脉宽
直流电机
直流电机模型
电机驱动
编码器
• 旋转编码器 • 光电编码器
• 旋转编码器是一种采用光电等方法将轴的
机械转角转换为数字信号输出的精密传感
器，分为增量式旋转编码器和绝对式旋转 编码器。
• 光电式编码器的工作原理如下：随转轴一
起转动的脉冲码盘上有均匀刻制的光栅，
• 电磁车视频
车模运动控制
• 运行速度控制
– 控制对象：运行电机 – 控制方法：线性调压、PWM驱动
• 转向控制
– 控制对象：舵机（R/C Servo） – 控制方法：PWM脉宽 → 舵盘角位
系统初始化
系统参数 手动调节
处理数字摄像头 采集数据
智能车制作-陆鹏
引脚2位视频信号输入端，经LM1881芯片处理，引脚1 输出行同步信号，引脚3输出场同步信号，引脚7输出 奇偶场信号，引脚5输出滞后行信号5.8µs的后肩区同 步信号。它们的输出波形如下：
• 奇偶场同步信号中，偶场为低电平，奇场 为高电平，场同步信号的下降沿与奇偶场 同步信号上升沿同步。我们可以用场同步 信号或奇偶场同步信号作为场的变换中断， 用行同步 信号或后肩区同步信号作为行变 换的中断。
• CCD和COMS摄像头 • CCD技术起步早，技术比较成熟，消噪效 果好，成像质量相对CMOS光电传感器好。 COMS有分辨率低的，而且CMOS的也比 较省电,一般工作电流在100mA左右 由于智能车对摄像头的分辨率要求不高， 所以COMS摄像头基本能够胜任。
信号分离电路
要能有效地对视频信号进行采样，首先要 处理好的问题是如何提取出摄像头信号中 的行同步脉冲、消隐脉冲和场同步脉冲。 这里有两种可行的方法。第一，直接通过 单片机AD 进行提取。因为行同步脉冲、消 隐脉冲或场同步脉冲信号的电平低于这些 脉冲以外摄像头信号的电平，所以据此可 设定一个信号电平阈值来判断AD 采样到的 信号是否为上述三类脉冲。第二，就是给 单片机配以合适的外围芯片，此芯片要能 够提取出摄像头信号的行同步脉冲、消隐 脉冲和场同步脉冲以供单片机作控制之用。
考虑到单片机的速度有限，而一些脉冲的间 隔时间又较短，为了减轻其处理负担，采 用第二种方法进行信号提取较好。 LM1881 视频同步信号分离芯片（简称 1881）可从摄像头信号中提取信号的时序 信息，如行同步脉冲、场同步脉冲和奇、 偶场信息等，并将它们转换成TTL 电平直 接输给单片机的I/O 口作控制信号之用。
• 摄像头的引线一般是4根，红黑的接电源，黄色的 为视频信号，白色的一般是音频信号。
自动循迹智能小车制作(飞思卡尔智能车制作)
自动循迹智能小车制作目录摘要................................................................. 错误!未定义书签。
1 设计要求 (3)2 方案的选择与比较 (3)2.1 主控芯片选择 (3)2.2 电源的选择 (3)2.3 寻迹方案 (4)2.3 电机驱动方案 (4)3 最终方案 (5)4各功能模块的实现 (6)4.1 微控制器模块的设计 (6)4.2电源模块原理图 (6)4.3 TCRT5000红外检测模块 (6)4.4 系统PCB图 (7)4.5 系统程序流程图 (8)5 性能测试 (9)6 性能评价及总结 (10)7 附录 (11)附录1：元件清单 (11)附录2 系统原理图 (12)附录3系统程序 (13)8参考文献 (19)1 设计要求设计一自动寻迹小车，其实现功能如下：1.使其能够检测到轨迹的路线，并按照预订轨迹运行；2.要求在小车冲出预定路线后能够自动回到预定轨迹上；3.小车能够按多种不同的轨迹运行。
2 方案的选择与比较2.1 主控芯片选择方案1：采用51系列单片机，该系列单片机结构简单，但是能实现很多功能。
与其它单片机相比较价格便宜。
端口电流较大，可以达到20mA，驱动能力强。
方案2：采用msp430系列单片机，该系列单片机片上资源丰富，功能强大，但是端口灌电流和拉电流较小，驱动能力不强。
它主要运用在需要低功耗的地方。
本系统主要是进行寻迹运行的检测以及电机的控制，经过对比分析，我们选用AT89S52单片机作为主控芯片来驱动电机，进而控制电机转速。
2.2 电源的选择方案1：采用9V蓄电池为直流电机供电，将9V电压降压、稳压后给单片机系统和其他芯片供电。
蓄电池具有较强的电流驱动能力以及稳定的电压输出性能。
虽然蓄电池的体积过于庞大，在小型电动车上使用极为不方便。
方案2：采用9V南孚干电池直接个电机驱动芯片L298N供电，并将9V经过7805稳压及电容滤波后给单片机供电。
飞思卡尔直立平衡智能车的制作
其中：P为比例项系数，D为微分项系数小车 Nhomakorabea速度控制
检测小车当前实际运行速度的传感 器为编码器（如右上角图片所示）。 该编码器为512线编码器，即编码 器轴每转动一圈，就会产生512个 脉冲。编码器和小车轮子通过齿轮 咬合，即车轮转动编码器轴也跟着 转动，同时产生脉冲。车轮转动得 越快，产生的脉冲也就越多。通过 主控板上的单片机捕获编码器产生 的脉冲然后计算单位时间内编码器 产生的脉冲数就可以测得小车当前 的运行速度v。
direct _ control _ out P *err D * angular
其中：P为比例项系数，D为微分项系数
对小车电机的总输出
前面分析了要想让直立小车在跑道上匀速地跑需要对小车进行三个方面的 控制，这三个方面的控制对应有三个输出，分别为直立控制输出 angle_control_out、速度控制输出V_control_out和方向控制输出 direct_control_out。这三个输出的控制目标（或控制对象）虽然不同，但是 执行机构是一样的，都是小车上的一对电机。在这里，这三个控制输出线 性地叠加在一起，合成一个总的控制输出，作用在小车电机上。叠加公式 如下：
小车的速度控制
我们要求直立小车要在跑道上匀速运动，即我们期望小车的速度是恒定的 Ve。小车的速度控制实际上就是控制小车当前的实际速度接近或者达到我 们预先设定的期望速度。这里，我们采用PID控制策略中的P(比例)I（积分） 控制来控制小车的速度。 给定一个小车的期望速度Ve，同时由编码器测得小车当前的实际速度V,小 车的期望速度与实际速度作一个比较，得到速度偏差err。其中，速度偏差 err作为PI控制中P项的输入。PID控制策略中的积分项（即I项）实际上就是 偏差的累加再乘以一个积分系数I。设integration为速度偏差err的累积结果, 则速度偏差累积结果integration作为PI控制中I项的输入。得到以下速度PI控 制的公式：

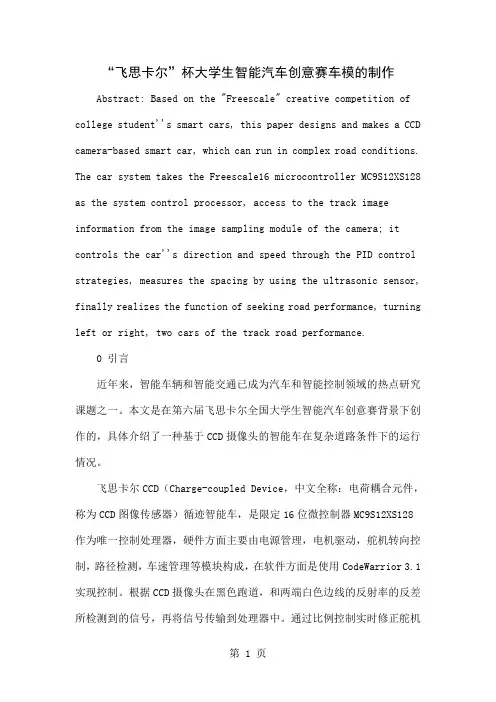

“飞思卡尔”杯大学生智能汽车创意赛车模的制作-8页word资料
“飞思卡尔”杯大学生智能汽车创意赛车模的制作Abstract: Based on the "Freescale" creative competition of college student''s smart cars, this paper designs and makes a CCD camera-based smart car, which can run in complex road conditions. The car system takes the Freescale16 microcontroller MC9S12XS128 as the system control processor, access to the track image information from the image sampling module of the camera; it controls the car''s direction and speed through the PID control strategies, measures the spacing by using the ultrasonic sensor, finally realizes the function of seeking road performance, turning left or right, two cars of the track road performance.0 引言近年来，智能车辆和智能交通已成为汽车和智能控制领域的热点研究课题之一。
本文是在第六届飞思卡尔全国大学生智能汽车创意赛背景下创作的，具体介绍了一种基于CCD摄像头的智能车在复杂道路条件下的运行情况。
飞思卡尔CCD（Charge-coupled Device，中文全称：电荷耦合元件，称为CCD图像传感器）循迹智能车，是限定16位微控制器MC9S12XS128作为唯一控制处理器，硬件方面主要由电源管理，电机驱动，舵机转向控制，路径检测，车速管理等模块构成，在软件方面是使用CodeWarrior 3.1实现控制。
智能车制作全过程43
智能车制作全过程43假如我写得好,请顶我一下,我将再接再厉!(本人在专门久往常做的一辆用来竞赛的智能车--获得华北一等奖,全国二等奖,有许多可改进地点.)下面我们来赶忙开始我们的智能车之旅:第一,一个系统中,传感器至关重要."不管你的CPU的速度如何的快,通信机制如何的优越,系统的精度永久无法超越传感器的精度" .是的,在那个系统中,传感器的精度,其准确性就显得至关重要.假如你问我传感器的电路,呵呵,我早就和大伙儿分享了,在我发表的日志中,有一篇<<基于反射式距离传感器>>的文章就详细的说明了传感器的硬件电路以及能够采取的信号采样方式.传感器安装成一排,如上面排列.(确实是个一字排列,没有什么专门)接下来,看看我们如何处理传感器得到的信息:大伙儿看到了.结构专门简单,我们差不多搞定了传感器通路.下面我们来看看多机的操纵方面的问题:事实上,不管是廉价依旧比较贵的舵机,差不多上一样的用法.舵机的特点确实是不同的占空比方波就对应着舵机的不同转角.因此不同的舵机有不同的频率要求.比如我用的那个舵机:方波频率50HZ.如何改变占空比?那个不确实是PWM模块的功能嘛.PWM 模块能够输出任意占空比的方波.只要你操纵其中的占空比寄存器,就能够直截了当操纵舵机的转角.你只要将传感器的状态和那个占空比对应上,不就OK了?就这么简单,做到那个地点,你就能够让你的车在跑道上跑了!接下来,我们的工作是让智能车更加完善:速度要稳固.在当前的系统结构中,要使一个系统更稳固更可靠,闭环系统是一个选择.(假如你不明白什么是闭环系统,能够参照我的文章里面的一篇"基于单片机的PID电机调速"),既然是一个闭环系统,速度传感器是必不可少的,用什么样的传感器做为速度反馈呢:认真看,和后轮之间有一条皮带的那个貌似电机的东西,确实是我的速度传感器,它的学名叫"旋转编码器".那个器件的特点确实是:每转一圈,就会从输出端输出一定的脉冲,比如我那个旋转编码器是500线的,确实是转一圈输出500个脉冲.因此,我只要在单位时刻内计数输出端输出的脉冲数,我就能够运算出车辆的速度.明显,那个速度能够用来作为PID速度调剂的反馈.现在有了反馈,我们需要的是调剂智能车驱动电机的速度了,如何来调速,就成了必须解决的问题了.我用的是驱动芯片MC33886. 事实上,那个芯片确实是一个功率放大的模块.我们明白,单片机输出的PWM信号依旧TTL信号,是不能直截了当用来驱动电机的.非要通过功率模块的放大不可.那个道理事实上专门简单,就像上次我给大伙儿画的哪个电子琴电路的放大电路一样:看上面的那个三极管,确实是将TTL电路的电流放大,才能够来驱动蜂鸣器.事实上那个地点的那个MC33886确实是如此的一个作用.而且我们自己也完全能够用三极管自己搭建一个如此的功率放大电路,因此,驱动能力确信不如那个地点的那个MC33886(如我们用三极管就搭建了超过MC33886的电路,摩托罗拉就可不能卖几十块钱一个了.呵呵.)明白了那个MC33886的工作原理,就好说了,一句话,通过PWM来调剂电机的速度.当方波中高电平占的比例大,电机的平均电压确信高,转速确信快.也确实是说,PWM的占空比越大,电机转速越高.看,就这么简单,那个智能车就做好了.接下来,我们就把我们明白的PID知识放到舵机和直流驱动电机的操纵中去.就能够达到一个比较好的操纵成效.假如要达到更高的水平,确信机械方面的改造也少不了.因此,这不属于本文的讨论范畴.呵呵.智能车制作全过程(飞思卡尔---舵机篇发表于 2020/11/28 10:00:55感谢大伙儿的支持!假如我写得好,请顶我一下!智能车的制作中,看体会来说,舵机的操纵是个关键.相比驱动电机的调速,舵机的操纵关于智能车的整体速度来说要重要的多.PID算法是个经典的算法,一定要将舵机的PID调好,如此来说即使不进行驱动电机的调速(匀速),也能跑出一个专门好的成绩.机械方面:从我们的测试上来看,舵机的力矩比较大,完全足以驱动前轮的转向.因此舵机的相应速度就成了关键.如何增加舵机的响应速度呢?更换舵机的电路?不行,组委会不承诺.一个专门有效的方法是更换舵机连接件的长度.我们来看看示意图:从上图我们能看到,当舵机转动时,左右轮子就发生偏转.专门明显,连接件长度增加,就会使舵机转动更小的转角而达到同样的成效.舵机的特点是转动一定的角度需要一定的时刻.不如说(只是比喻,没有数据),舵机转动10度需要2ms,那么要使轮子转动同样的角度,增长连接件后就只需要转动5度,那么时刻是1ms,就能反应更快了.据体会,那个舵机的连接件还有必要修改.大约增长0.5倍~2倍.在今年中,有人使用了两个舵机分别操纵两个轮子.方法专门好.但今年不承诺使用了.接下来确实是软件上面的问题了.那个地点的软件问题不单单是软件上的问题,因为我们要牵涉到传感器的布局问题.事实上,没有人说自己的传感器布局是最好的,然而确信有最适合你的算法的.比如说,常规的传感器布局是如以下图:那个地点看起来说到了传感器,我们只是略微的一提.上图只是个示意图,意思确实是在中心的地点传感器比较的密集,在两边的地点传感器比较的稀疏.如此做是有好处的,大伙儿看车辆在行驶到转弯处的情形:相信看到那个地点，大伙儿应该是一目了然了，在转弯的时候，车是偏离跑道的，因此两边比较稀疏依旧比较科学的，关于那个，我们将在传感器中在认真讨论。
zifeng教你学做智能车挑战飞思卡尔之4计算机辅助设
户获得更大的成功。
4.1.2 AutoCAD 简介
（9）AutoCAD使信息的连接变得简单易行，使设计团队 在设计制造流程中可以开展协作化的产品开发，能够与企 业内的任何员工或扩展的团队安全共享设计数据，其功能 有：能为有需要的用户共享、查看、标记和管理2D, 3D 设计数据，支持与其他用户的文件交换，并能在更改变得 困难之前，减少设计流程中的错误，生成新的观点，从而 使业务流程能够实现从创建到完成的平稳运作。
❖ （5）库（Library）
❖ 库是支持EDA工具完成各种自动设计过程的关键。EDA设 计公司与半导体生产厂商紧密合作，共同开发了各种库， 如逻辑模拟时的模拟库、逻辑综合时的综合库、版图综合 时的版图库、测试综合时的测试库等。在这些库的支持下， EDA工具能够完成各种自动设计。
4.2.2 Protel
4.2.1 EDA技术
❖ （3）逻辑综合与优化
❖ 逻辑综合功能将高层次的系统行为设计自动翻译为门级逻辑 的电路描述，做到了设计与工艺的独立。优化则是对于上述综 合生成的电路网表，根据布尔方程功能等效的原则，用更小、 更快的综合结果替代一些复杂的逻辑电路单元，根据指定的目 标库映射成新的网表。
❖ （4）开放性和标准化
4.1.1 机械设计原理
（4）社会性要求 机械产品的操作应方便、安全；外观造 型和色彩应大方宜人；具有较强的市场竞争力；遵循国家 及相关部门环境保护等有关法规。
（5）其他特殊要求 不同的机械还具有一些该机械所特有 的要求。例如，对机床有长期保持精度的要求；对飞机有 质量轻、飞行阻力小而运载能力大的要求等。
基于飞思卡尔单片机的智能车及其调试系统设计
基于飞思卡尔单片机的智能车及其调试系统设计基于飞思卡尔单片机的智能车及其调试系统设计摘要：本文介绍了一种基于飞思卡尔单片机的智能车设计方案，并详细阐述了其调试系统的设计和实现过程。
通过对传感器、驱动器和控制算法的整合与优化，实现了智能车对环境的感知、路径规划和自主导航功能。
调试系统包括软件调试和硬件调试两个方面，通过实验验证了系统的可行性和稳定性。
实验结果表明，该智能车具备了较高的精确性和响应速度，能够在复杂的环境中实现准确导航。
关键词：飞思卡尔单片机；智能车；调试系统；感知；路径规划；自主导航1.引言智能车作为人工智能领域的一个重要应用方向，在交通运输、环境监测等许多领域有着广泛的应用价值。
随着单片机技术的不断发展和普及，基于飞思卡尔单片机的智能车设计方案逐渐成为研究的热点。
本文旨在利用飞思卡尔单片机开发一种具备感知、控制和规划等功能的智能车，并设计相应的调试系统来验证其工作状态和性能。
2.智能车硬件设计智能车的核心是以飞思卡尔单片机为主控制器的控制系统。
该系统由多个模块组成：传感器模块、驱动器模块、通信模块和电源管理模块。
传感器模块用于感知环境，包括超声波传感器、红外传感器等。
驱动器模块用于控制车轮的转动，实现车辆的前进、后退和转向功能。
通信模块用于与外部设备进行数据交互，电源管理模块用于管理车辆的电力供应和充放电管理。
3.智能车软件设计智能车的软件系统主要包括感知模块、控制模块和规划模块。
感知模块利用传感器获取环境信息，并将其转化为数字信号。
控制模块根据感知模块的数据进行判断和决策，控制车辆的运动。
规划模块根据车辆当前位置和目标位置，采用路径规划算法计算最优路径，并通过控制模块实现车辆的导航功能。
4.智能车调试系统设计智能车的调试系统包括软件调试和硬件调试两个方面。
软件调试主要涉及程序的编写、调试和验证，通过仿真、调试和测试等手段，确保软件系统的正确性和稳定性。
硬件调试主要涉及电路连接、传感器的调试和驱动器的测试，通过检查电路连通性、校准感知模块和测试驱动器的工作状况来验证硬件系统的可靠性和性能。
zifeng教你学做智能车挑战飞思卡尔之8系统调试
•2021/3/6
武汉科技大学信息科学与工程学院
2．调试的基本思路
❖ 调制的基本思路为“排除法”。 ▪ 一个故障的出现，可能涉及许多因素，在检测 时，应采取排除法，逐一排除引发故障的各种 可能因素，最后查出故障的所在。
•2021/3/6
武汉科技大学信息科学与工程学院
•2021/3/6
武汉科技大学信息科学与工程学院
（6）其他方法
▪ “看”：看元件有无明显的机械损坏，如破裂、 烧黑、变形等；
▪ “听”：听工作声音是否正常，是否存在异响。
▪ “闻”：检查是否有异味，如是否存在烧焦的 气味、电容电解液的味道等。
▪ “摸”：用手试探器件的温度是否正常，如器 件太热或太凉。一些功率器件，工作起来会发 热，若手摸上去为凉的感觉，基本可以判定该 器件没有工作。
第8章 智能汽车设计实践—— 系统调试
1
第8章 智能汽车设计实践——系统调试
1 8.1 电子设计调试的基本知识 2 8.2 智能车设计的调试及注意事项
•2021/3/6
