自制室内有源短波环状天线资料

短波谐振天线制作方法

短波谐振天线制作方法
短波谐振天线是一种常用的无线电天线，用于接收和发送短波信号。

本文将介绍短波谐振天线的制作方法。

制作短波谐振天线需要准备一些材料和工具。

材料包括导线、绝缘套管、连接器等，工具包括剥线钳、扳手、电钻等。

在开始之前，需要根据所需的频率计算出天线的长度。

根据计算出的天线长度，使用剥线钳将导线的一端剥去一段绝缘层，然后将导线通过绝缘套管。

绝缘套管的长度应略长于剥去的绝缘层的长度，以保护导线不受损。

然后，根据天线的设计要求，将导线连接到适当的连接器上。

连接器通常有插头和插座两种类型，选择合适的连接器取决于天线的用途和设备的接口。

接下来，将天线安装在适当的位置上。

天线的位置应选择在离地面较高的地方，避免受到障碍物的阻挡。

可以使用支架或者固定装置将天线固定在墙壁、屋顶或者塔上。

安装完成后，还需要调整天线以使其达到最佳的谐振效果。

可以通过调整导线的长度或者改变天线的位置来实现。

调整天线时，可以使用无线电接收器或者信号强度计来判断信号的强度和质量。

进行测试和调试。

使用无线电设备发送信号或者接收其他信号，观
察天线的效果。

如果信号的强度和质量达到预期，表示天线制作成功。

如果有问题，则需要重新调整天线或者检查连接是否正确。

总结起来，制作短波谐振天线需要计算天线长度、准备材料和工具、剥去导线绝缘层、连接导线和连接器、安装天线并调整位置、进行测试和调试等步骤。

通过以上步骤，可以制作出适用于短波通信的谐振天线，实现稳定的信号接收和发送。

小环天线制作方法 -回复

小环天线制作方法-回复如何制作小环天线小环天线是一种常见的短波和超短波天线，可以用于接收和发送无线电信号。

它的设计简单，制作成本低，且适用于各种频率的通信。

本文将逐步介绍如何制作一根小环天线，并提供一些建议和技巧。

材料准备：- 50欧姆同轴电缆- 木头或塑料杆（直径约为15-25mm）- 小环导线（铜线或同轴电缆的内导线）- 小孔钻头- 小型铁丝弯曲工具- 电缆切割工具- 手电钻- 锉刀和砂纸（用于修整和打磨）步骤一：准备天线支架1. 将木头或塑料杆切割成所需长度（通常为天线的半波长度）。

2. 使用小孔钻头在杆的一端钻孔，孔的直径应与50欧姆同轴电缆的外径相匹配。

3. 天线支架的另一端可以钻一个较大的孔，以便将其固定在天线底座或其他支撑结构上。

步骤二：制作小环1. 使用天线切割工具将同轴电缆的外皮剥离，露出内导线和绝缘层。

2. 将导线或绝缘层中的一段作为小环的导线长度，长度通常为天线的1/4波长。

3. 使用铁丝弯曲工具将导线弯曲成一个理想的环形，确保导线两端相连。

4. 关键时注意确保小环的开口端与导线连接的地方之间不存在短路。

步骤三：组装天线1. 将同轴电缆的内导线通过杆上的小孔，让小环的开口端靠近天线支架。

2. 将小环的开口端与同轴电缆的内导线焊接连接。

3. 使用绝缘胶带或热缩套将小环的开口端和电缆的内导线绝缘，以防止短路。

4. 确保天线的其他部分紧密地固定在支架上，可以使用绳子、螺丝或胶水进行固定。

步骤四：调整和测试1. 完成天线的组装后，使用锉刀和砂纸来修整和打磨天线的连接处，以确保良好的电气连接和表面平滑。

2. 将天线安装在合适的位置，确保天线与电缆的连接良好。

3. 使用一台无线电接收器或发送器来测试天线的性能。

调整天线的位置和方向，以获得最佳的信号接收或发送效果。

总结：制作小环天线虽然相对简单，但需要一些精确的测量和连接工作。

在制作过程中，正确地计算和安排小环导线的长度是关键。

此外，良好的焊接连接和仔细的绝缘也非常重要。

双环天线制作技术及流程

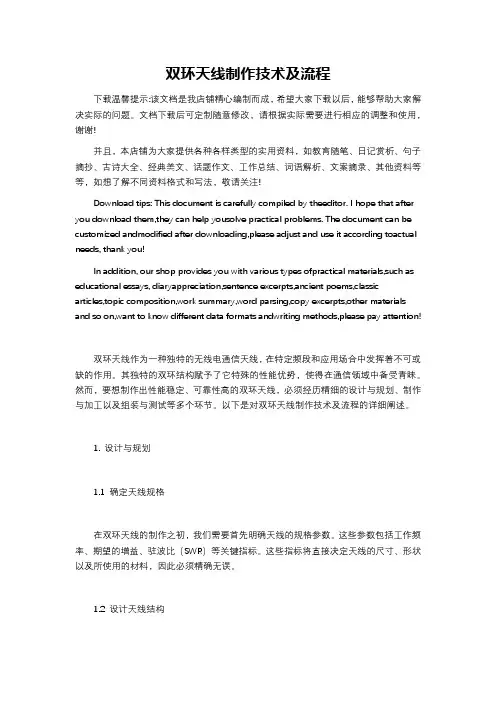

双环天线制作技术及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!双环天线作为一种独特的无线电通信天线，在特定频段和应用场合中发挥着不可或缺的作用。

最实用最简单的短波抗干扰天线制作

最实用最简单的短波抗干扰天线制作
一.材料
短波收音机一台,附加天线一支(要比收音机天线短2cm,也可用其他电线代替)，三合板一块(面积约30x60cm)，小钩子四个，锡纸两张(也可用其他导电材料代替)，尺寸跟收音机面积一样或稍大一点，小木头一块(面积约4x2cm)，电线两段(约10cm)小螺丝钉两个，橡皮筋两条。

二.程序
1.将两块锡纸分别按图上的位置平贴在三合板上(锡纸不能相交)。

将四个钩子分别钉在放收音机的锡纸四周(用来固定收音机)。

2.在木块上钻一个与天线底部直径相当的孔。

插入天线，其底部要连接电线。

电线的另一端用螺丝钉固定在放收音机的锡纸上。

将木块按图所示位置固定在三合板上。

3.用螺丝钉将电线的一头固定在另一张锡纸上，另一头缠绕在收音机的天线上。

4.将收音机按照图上等样子平放在锡纸上，用两根橡皮筋十字交叉将收音机固定在板子上。

这时，收音机的天线及第二支天线同时处于垂直三合板的位置。

收音机的天线全部拉出，第二支天线的高度应稍低于收音机的天线。

这样，系统就完成了。

5.将收音机调到要听的频率，然后放置在一个相对空旷的地方(如窗户旁)。

旋转三合板的角度直至找到最佳收听效果。

旋转时手不能触摸锡纸，收音机及天线。

6.以上方法如得不到良好的收听效果，还可先调整收音机天线的角度，然后再进行旋转。

以致得到最佳收听效果。

如一个频率不行，要调到另一个频率，重复以上步骤，以达到最佳频率的最佳收听效果为止。

注：
如果干扰信号与广播信号来自同一方向，这一系统很难有效。

短波小环天线制作尺寸

短波小环天线制作尺寸1. 介绍短波小环天线是一种常用于无线通信的天线，它具有体积小、重量轻、制作简单等优点。

本文将详细介绍短波小环天线的制作尺寸及相关要求。

2. 短波小环天线的原理短波小环天线是一种环形天线，其原理基于电磁感应。

当高频电流通过天线时，会产生磁场，进而激发电磁波的辐射。

短波小环天线的环形结构可以使电磁波在天线周围形成一个闭合的环路，从而增强辐射效果。

3. 制作尺寸的确定制作短波小环天线时，需要确定合适的尺寸，以保证天线的工作效果。

3.1 环的直径短波小环天线的环的直径是一个重要的参数，直径的选择会直接影响到天线的工作频率范围和增益。

一般来说，短波小环天线的环直径应为工作波长的四分之一或八分之一。

3.2 环的材料和粗细短波小环天线的环可以使用导电性好的材料制作，如铜线或铝线。

环的粗细也会影响到天线的频率响应和增益。

一般来说，环的直径越细，对高频信号的响应越好。

3.3 线圈匝数短波小环天线的线圈匝数也是一个重要的参数，它会影响到天线的阻抗匹配和辐射效率。

一般来说，线圈匝数越多，天线的阻抗越高，适用于高频段；线圈匝数越少，天线的阻抗越低，适用于低频段。

3.4 天线支架的高度短波小环天线的支架高度也需要合理选择。

支架的高度会影响到天线的辐射角度和方向性。

一般来说，支架高度越高，天线的辐射角度越低，方向性越强。

4. 制作步骤下面是制作短波小环天线的一般步骤：1.准备材料：导电性好的线材（如铜线或铝线）、天线支架、电缆等。

2.根据设计要求确定环的直径和线圈匝数。

3.依据环的直径和线圈匝数，计算所需的线材长度。

4.将线材固定在天线支架上，形成环形结构。

5.连接电缆，将天线与收发设备连接起来。

6.调整天线支架的高度和方向，以获得最佳的信号接收效果。

5. 注意事项在制作短波小环天线时，需要注意以下事项：•选择合适的材料，确保导电性良好。

•保持天线结构的稳定性，避免松动或变形。

•避免天线与其他金属物体接触，以免影响天线的工作效果。

T型短波天线制作

T 型短波天线制作(转BCL论坛)实用天线设计与制作（转）整理前言·第一章基础知识…………………………………………………………………( 1 )§1.1 无线电波…………………………………………………………………( 1 )§1.2 电波传播………………………………………………………………… (3 )§1.3 几种基本天线…………………………………………………………( 5 )一、各向同性天线………………………………………………………………( 6 )二、赫兹振子………………………………………………………………………( 6)三、接地单极天线………………………………………………………………( 7 )四、半波偶极天线………………………………………………………………( 7 )§1.4 天线的基本参数………………………………………………………( 8 )一、输入阻抗………………………………………………………………………( 8 )二、方向图…………………………………………………………………………( 9 )三、有效长度 (10)四增益 (10)1.5 天线的防雷与接地 (11)第二章中、短波天线及其附件 (15)§2.1 长线天线 (15)§2.2 半波偶极天线 (17)§ 2.3 倒V型天线 (19)§2.4 多频道偶极天线 (20)§2.5 T型天线 (20)§2.6 地网天线 (21)§2.7 有源天线 (22)一、电路 (23)二、制作 (26)三、使用方法 (28)四、简单有源天线 (29)§2.8有源铁氧体天线 (31)一、电路 (32)二、制作 (34)三、使用方法 (36)四、工作在1.6~4.5兆赫的有源铁氧体天线 (36)§2.9 环形天线 (37)一、简单环形天线 (37)二、有源环形天线及其制作 (39)三、差分环形天线及其制作 (41)四、倾斜环形天线 (44)3 | Page 五、螺旋环形天线 (45)六、工作在短波波段的环形天线 (46)七、工作在长波波段的环形天线 (47)§2.10 高频前置滤波器 (47)一、电路 (49)二、制作 (51)三、使用方法 (52)§2.11 可调天线衰减器 (53)一、用衰减器增强天线的选择性 (54)二、制作 (57)§2.12 调谐陷波器 (58)§ 2.13 天线低通滤波器 (61)§2.14 天线调谐器 (64)一、电路 (65)二、制作 (67)§2.15 短波通信工程中常用的天线 (68)一、笼形水平半波偶极天线 (69)二、笼形对称垂直偶极天线 (70)三、带导电地网的非对称垂直天线 (71)四、水平同相阵列式天线 (71)五、菱形天线 (72)六、对数周期天线 (74)第三章电视接收天线 (76)§3.1 架设电视天线应注意的问题 (76)§2.2 室内天线 (77)§3.2 线性半偶极天线 (77)§2.4 折合半波偶极天线 (79)§2.5 八木天线 (80)§3.6 多频道天线 (86)一、扇形天线 (86)二、两个折合振子组成的双频道天线 (87)三、隔离滤波器 (88)§3.7 八木天线阵 (91)一、双层五单元八木天线 (92)二、四层五单元八木天线 (95)三、双层双列五单元八木天线 (96)§3.8 环形天线 (97)§3.9 有源电视天线 (98)4 | Page 第四章移动通信天线 (101)§4.1 J型半波天线 (101)§4.2 地网天线 (102)一、四分之一波长地网天线 (102)二、八分之五波长地网天线 (104)三、伞骨地网天线 (106)§4.3 J型折合半波天线 (106)§4.4 共线天线 (111)一、天线结构 (112)二、馈电和匹配 (112)三、二单元共线天线 (112)§4.5 移动式和便携式天线 (113)第五章微波天线 (116)§5.1 有效孔径 (117)§5.2 喇叭天线 (118)§5.3 缝隙天线 (119)§5.4 微波透镜 (120)一、介质透镜 (121)二、金属板透镜 (122)§5.5 抛物面反射天线 (123)一、抛物面反射器的几何光学性质 (123)二、辐射方向图 (124)三、馈电器 (126)四、结构 (127)第六章馈线和匹配 (128)§6.1 传输线 (128)一、传输线的特性阻抗 (128)二、如何确定电缆的特性阻抗 (130)§6.2 匹配 (132)一、半波偶极天线的匹配 (132)二、折合半波偶极天线的匹配 (135)三、宽频带匹配器 (139)四、馈线与接收机的连接 (141)附录 (143)参考文献………………………………………………………………………………(144)§1.1 无线电波无线电波是一种电磁波．在真空中，电波以每秒299，792,077米（30万公里）的速度向前传播。

自制室内有源短波环状天线

自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。

一气呵成。

二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。

三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。

四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。

EH短波天线DIY---以磁场辐射为主的超小型的短波天线..

EH短波天线DIY---以磁场辐射为主的超小型的短波天线(2011-11-18 20:26:25)转载▼标签：分类：天线eh天线短波天线车载天线电磁场短波通联电台天线EH短波天线是依据新的天线理论所设计的天线，E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的，它的长度和波长没有严格关系，倒是它的直径和谐振频率密切相关。

下图为EH短波天线的磁场、电场示意图EH短波天线接线图：各波段的天线主体PVC管的推荐直径：80米200 MM40米100 MM20米51 MM15米25 MM10米19 MM极板采用铜箔制作，以上均为网络上的数据。

由于本次DIY的20m段EH短波天线，材料不齐全，摸索性的做了一定的尝试：主体采用了UPVC直径25的管材，极板使用的是铝质易拉罐饮料盒，谐振电感使用1mm的漆包线，谐振电容使用了5/40P的陶瓷可调电容（此电容耐压为50V,最大承受功率不能超过10W,换用真空可调电容后，使用功率可以提高到50至200W以上）。

制作完成后，在14.27MHZ短波频率上，驻波比能够调到1.37左右；同一时间和同一地点EH天线采用GP形式与倒V天线接受性能相比，EH天线为S7，倒V天线为S9，相差为2个S,后面补充了通联测试的报告。

总的来说，对于20m短波段的天线，EH的长度只有0.65m，也算不错了效果了。

以下为EH短波天线DIY的全过程：1、上极板制作2、下极板制作3、上下极板连接（固定前，将极板连线安装测试到位）4、上下极板安装到位整体图5、绕制电感线圈（中间的二个焊点为的谐振电容连接点，二面共四个端子）6、馈电段引出并标识编码7、接线完成后的天线内部（需要将内部导线等全部热熔胶固定，以免跑频）8、天线总成主体部(电容还未安装)9、安装上下极谐振电容10、EH天线就此完工，可以进行调试了11、调试（会有多个谐振点，仔细调整上下极板的电容值搭配，选择较好的谐振点）12、调试完毕，选择了驻波比为1.37的谐振点。

自制地波DTMB电视双环形室内天线资料

自制地波电视双环形室内天线:接收地面分米波频率目前大约在500--800ＭＨＺ的频率范围，如果您在市区场强可以，您又想即兼顾低频段又兼顾高频段，它最佳谐振；频率中心应在７００ＭＨＺ左右，根据无线电传播速度与频率换算；中心频率波长约42CM，那么做环形天线它的直径应是13CM，即直径是中心频率波长约42CM的4分之一。

如果我们把一根42CM的导线看成是中心频率波长42CM，做成圆环状，那么它的直径就应近是13CM。

如果我们制做了一付良好的天线，在接收地面波中，就会收到事半功倍的效果！这是我做的双环形室内天线，直径42CM的4分之一波长。

最佳阻抗匹配环与环之间距离约为八分之一波长。

自制地波电视菱形天线1、铜芯电线去胶皮，钳子榔头齐上阵，尽量把铜丝弄的平直。

根据当地的地面数字信号的频率，计算出菱形天线的几何尺寸。

理论上说，不同的发射频率就要不同的尺寸，可是电视信号发射的频率那么多，难道要做尺寸不同的天线吗？否！只需计算出发射频率的中间值即可。

光速：299792/s，若发射频率中间值为600M（具体的以当地的发射频率而定），速度系数：0.97，则边框长度的计算公式：光速/频率中间值*速度系数/4我这里计算出天线的边框大约是12.5cm，取成13cm也可以，自己制作，有些误差也不要紧。

2、将铜丝按规定的长度弯曲，角度保持垂直，否则会造成双菱形不在一个水平面，影响信号的接收。

两米长的铜丝直接制作四菱形天线的工艺有点复杂，我是先制作了双菱形，再组装成四菱形。

3、焊接。

用电烙铁将铜丝焊接，形成一个封闭的回路。

本人从未学过焊工知识，电烙铁也很普通，铜丝焊接本来很难操作，但是只要耐心细致，还是能焊接成功的。

焊点处尽量弄的圆滑，不要有尖刺形成。

同轴天线电缆的接地钢质网不容易焊接，可以插入铜丝，再进行焊接。

为方便焊接和更加稳固，我把这个插入接地网罩的铜丝做了弯曲处理。

焊接一个点后，立即用绝缘胶带缠绕，做绝缘处理，再焊接第二个焊点。

短波通信天线介绍文档资料

*
倒V天线
具有宽频带发射、结构简单、架设方便、重量轻、近距离、全向等特点
*
水平对称振子天线
近距离定向容易架设，由3-4mm的铜线或铜包钢线，结构简单，但增益和方向系数较差，只能做近距离通信
*
单线行波天线
单线行波天线由主振子、辅助振子、宽带匹配器等组成，具有快速架设、便于携带等优点。不用天调、节省携带台电池，全频段保持低驻波比，辐射效率高，最远可通1500公里以上。斜拉架设可实现高、中仰角全向通信，平拉架设可实现中、低仰角定向通信。
*
业务应用
固定通信业务
水平对称振子天线、笼形天线、三线式天线、对数周期天线、多模多馈天线
移动通信业务
车载鞭状天线、小型环天线
短波广播业务
同相水平天线、角形天线、垂直笼形天线阵
应急通信业务
单线行波天线、鞭状天线
*
常用短波天线性能
*
短波天线选型
固定站之间通信固定站和移动车通信近距离通信远距离通信占地面积、地理环境成本（包括维护成本）
*
天线分类
天线分类
按方向性分类
按能量来源分类
全向
定向
按工作频段分类
短波频段
超短波频段
卫星/微波频段
有源
无源
按信号极化分类
线极化水平/垂直
（椭）圆极化左旋/右旋
*
短波测向天线----固定站测向
*
短波多模多馈天线
全向宽频带天线，三种模式，可以配3个发射机同时异频工作，适合中、远、近距离通信，天线的工作效率取决于螺旋线的长度和大口直径
*
三线式天线
倒V式同时兼顾近、中、远各种距离全向通信，因此能够胜任通信网的中心站天线

短波收音机天线制作方法

短波收音机天线制作方法收音机爱好者们！今天咱就来唠唠短波收音机天线的制作方法。

这玩意儿要是做得好啊，那收听效果能蹭蹭往上涨，让你仿佛能穿越电波，接收到来自世界各地的奇妙声音。

首先呢，咱得准备好材料。

这就好比做饭得有食材一样，巧妇难为无米之炊嘛。

你得找一根合适的金属杆，长度嘛，大概在3到5米左右就行。

这根金属杆就像是天线的“脊梁骨”，得结实点儿。

可以去五金店转转，看看有没有合适的铝合金杆或者铜管，这种材质导电性好，能让信号跑得更快。

然后就是连接线啦。

这连接线就好比是天线的“神经”，负责把接收到的信号传递给收音机。

咱得找一根质量好点儿的同轴电缆，长度根据你的实际需求来定。

一般来说，5到10米差不多。

在连接的时候，要注意把金属杆和同轴电缆的芯线连接牢固，可以用焊接的方法，要是你不会焊接，也可以用螺丝拧紧，不过焊接的效果会更好哦，就像给它们来了个“无缝对接”。

接下来就是安装啦。

找个合适的地方把天线竖起来，最好是在室外，越高越好，就像让天线站在“瞭望塔”上，能看得更远，接收到的信号也就更强。

可以把天线固定在屋顶上或者院子里的杆子上，注意要固定牢固，别一阵风刮过来，天线就“东倒西歪”啦。

还有一个小窍门哦，就是给天线加个“帽子”——天线帽。

这天线帽可以用金属网或者金属片制作，把它套在金属杆的顶端。

这天线帽的作用可不小，它能增强天线的方向性，让信号更集中，就像给天线戴上了一副“望远镜”，能更精准地捕捉到短波信号。

另外，为了让天线的效果更好，咱还可以给它做个“接地处理”。

找一根金属线，一端连接到天线的金属杆上，另一端埋到地下。

这样做的好处是能减少外界干扰，让信号更纯净，就像是给天线洗了个“清净澡”。

在制作天线的过程中，可能会遇到一些小问题，别着急，这就像是炒菜的时候盐放多了或者放少了，调整一下就好啦。

比如说连接不牢固，那就再检查检查，重新焊接或者拧紧；如果信号还是不太好，那就再调整一下天线的位置和高度。

制作短波收音机天线虽然有点小麻烦，但只要你有耐心，按照步骤一步一步来，肯定能做出一个效果很棒的天线。

EH短波天线DIY 以磁场辐射为主的超小型的短波天线

EH短波天线DIY---以磁场辐射为主的超小型的短波天线(2011-11-18 20:26:25)转载▼标签：分类：天线eh天线短波天线车载天线电磁场短波通联电台天线EH短波天线是依据新的天线理论所设计的天线，E（电场）H（磁场）互垂直的原理，将2个极板之间产生磁场，这个天线是以磁场辐射为主的，它的长度和波长没有严格关系，倒是它的直径和谐振频率密切相关。

短波天线的磁场、电场示意图EH下图为EH短波天线接线图：各波段的天线主体PVC管的推荐直径：80米200 MM40米100 MM20米51 MM15米25 MM10米19 MM极板采用铜箔制作，以上均为网络上的数据。

由于本次DIY的20m段EH短波天线，材料不齐全，摸索性的做了一定的尝试：主体采用了UPVC直径25的管材，极板使用的是铝质易拉罐饮的陶瓷可调5/40P谐振电容使用了的漆包线，1mm料盒，谐振电感使用．电容（此电容耐压为50V,最大承受功率不能超过10W,换用真空可调电容后，使。

200W以上）用功率可以提高到50至制作完成后，在14.27MHZ短波频率上，驻波比能够调到1.37左右；同一时间和同一地点EH天线采用GP形式与倒V天线接受性能相比，EH天线为S7，倒V天线为S9，相差为2个S,后面补充了通联测试的报告。

总的来说，对于20m短波段的天线，EH的长度只有0.65m，也算不错了效果了。

以下为EH短波天线DIY的全过程：、上极板制作1、下极板制作2．3、上下极板连接（固定前，将极板连线安装测试到位）4、上下极板安装到位整体图5、绕制电感线圈（中间的二个焊点为的谐振电容连接点，二面共四个端子）6、馈电段引出并标识编码7、接线完成后的天线内部（需要将内部导线等全部热熔胶固定，以免跑频）8、天线总成主体部(电容还未安装)9、安装上下极谐振电容10、EH天线就此完工，可以进行调试了11、调试（会有多个谐振点，仔细调整上下极板的电容值搭配，选择较好的谐振点）．12、调试完毕，选择了驻波比为1.37的谐振点。

简易短波环形天线的制作

简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。

这种电场杂波对低频短波干扰得程度比中波更为严重。

为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。

成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。

同时,采用1m得50塑料管支撑铜环。

这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。

这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。

制作一个木板支架(图4),注意要非常牢靠。

将塑料支架固定在模板支架上(图5,图6),一定要牢靠。

ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。

ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。

要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。

9０0—23.０00MHz。

这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。

日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。

简易短波环形天线的制作

简易短波环形天线的制作身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。

这种电场杂波对低频短波干扰的程度比中波更为严重。

为了改善该波段的收听质量，在查阅大量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。

成品（图1）国外资料推荐使用直径10mm紫铜管弯成直径为85-90cm环形作为初级线圈，考虑到重量，操作方便等因素，从铜铝材商店购进直径为13mm 的紫铜管2.8m，弯成直径为87cm的铜环。

同时，采用1m的50塑料管支撑铜环。

这是铜环上部的固定点（图2）铜环下部的固定点（图3）。

这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。

铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。

制作一个木板支架（图4），注意要非常牢靠。

将塑料支架固定在模板支架上（图5，图6），一定要牢靠。

制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。

该次级圈采用10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。

将次级线圈的引出线连接在BNC插座上（图9）据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率大约为2-12MHz，另配360pF单联空变，其谐振频率约为5-23MHz。

要注意的是两个可变要有一定的隔离距离，否则会相互干扰（图10）采用一只波段开关分开（图11）据实际测试，该短波环形天线的工作频率为短波1：2.050-12.700MHz；短波2：4.900-23.000MHz。

这样，白天可使用短波2，晚间可使用短波1（图12）使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，等顺利收到。

日间的USB13362也可用139B顺利收到。

短波宽带双环天线设计

20
25
30
35
40
-44
图 5 环天线实测相位差(freq=20MHz)
-45
2.1 -46双环天线设计原理
根-47据0 单环5 天线10 电流15 分布20 在馈25 电方30 向上35 呈现40 最大分布，而在其对面 180 度方向上呈现小分布的特点，
图 6 双环天线结构示意图
根据经验公式，环天线的辐射电阻为
AN Xin LI Hu REN Xiao-fei HE Shao-lin
(China Research Institute of Radiowave Propagation ,Qingdao Shandong 266071,China)
Abstract: A novel dual-loop antenna for the shortwave direction finding alignment antenna is designed and analyzed . Broad
·1072·
（a）f＝2MHz 幅度方向图
（b）f＝8MHz 幅度方向图（c）f＝30MHz 幅度方向图
图 7 双环天线远场幅度和相位方向图
如上图所示，在 1.5~30MHz 频段内, 双环天线在方位面幅度最大起伏 0.9dB，相位最大起伏 5.6º。
3.2 实验结果
根据理论计算所设计的尺寸，我们制作了一付模型天线，以保证双环天线工作效率的前提进行了网络匹配实验和幅相校准测试，驻波测试如图 8 所示, 其电压驻波系数 1.5MHz~30MHz 整个频段基本在 3.5 以下。
·1071·
真结果基本一致，说明该天线的幅相一致性较好，与单环天线相位差 60 度比较，双环天线有效改善了幅相不圆度。

小环天线制作方法

小环天线制作方法小环天线是一种非常常见的天线类型，它可以用于接收和发送无线信号，如Wi-Fi、无线电和其他频段的信号。

以下是小环天线制作方法和详细描述的50条：1. 首先准备所需材料：铜线、连接器、天线座、绝缘材料、焊锡、焊锡铁和工具。

2. 使用规定长度的铜线，将其弯成小环的形状，一端保持开口。

3. 用钳子将开口的一端连接到天线座上的连接器。

4. 在天线座周围添加绝缘材料，以确保天线的稳固性和绝缘性能。

5. 确保天线的环形绕圈是精确的，以保证天线的性能。

6. 使用焊锡铁将天线的连接处焊接牢固。

7. 对天线的其他部分进行绝缘处理，以防电路和信号的干扰。

8. 将连接器连接到无线设备上，确保连接牢固和稳定。

9. 测试天线的性能，调整位置和方向，以获得最佳的接收和发送效果。

10. 在安装天线时，选取一个高处和开阔的位置，避免遮挡和干扰。

11. 可以使用示波器或其他测试设备来检查天线的频率响应和增益。

12. 在固定天线的位置时，确保其处于垂直或水平方向，以获得最佳的信号接收效果。

13. 针对不同的频段和应用，可以调整天线的尺寸和形状，以达到最佳的性能。

14. 天线制作的精确度和细节决定了其性能，因此需要注意细节和精确度。

15. 可以参考天线制作的标准规范和设计图纸，以确保天线的性能和稳定性。

16. 使用专业的测试设备和工具来测试天线的性能，确保其满足要求。

17. 小环天线的制作需要一定的技术和经验，初学者可以向专业人士请教或参考相关资料。

18. 在制作小环天线时，要遵循相关的无线电频段和天线制作规范，确保其符合法律法规和标准。

19. 考虑到天线的使用环境和条件，选择合适的材料和工艺，以确保天线的耐用性和稳定性。

20. 小环天线的制作可以根据具体的应用需求进行定制，满足不同场景下的信号传输需求。

21. 可以使用天线模拟软件对天线的设计和性能进行模拟和优化，以提高天线的性能。

22. 定期检查天线的连接部分和绝缘部分，确保其没有生锈和损坏，保持天线的良好工作状态。

一种宽带短波环形天线的设计

一种宽带短波环形天线的设计Design of a Broadband HF LoopAntenna目录中文摘要、关键词 (Ⅰ)英文摘要、关键词 (Ⅱ)引言 (1)第一章课题研究的背景及意义 (2)1.1 宽带短波环形天线的研究背景 (2)1.2 课题研究的意义 (2)1.2.1 短波通信 (2)1.2.2 短波天线 (4)1.2.3 车载宽带短波NVIS半环鞭天线的意义 (5)第二章环形天线的宽带化和集总加载技术 (7)2.1 环形天线 (7)2.1.1天线的电性能指标 (7)2.1.2环形天线的概念 (9)2.2 宽带天线的概念及实现 (9)2.2.1 天线的工作带宽及限制带宽的主要因素 (9)2.2.2 实现线天线宽带化的主要方法 (10)2.3 集总加载对小环天线性能的影响 (11)第三章宽带短波环形天线的优化设计方法 (15)3.1宽带短波NVIS半环鞭天线的设计 (15)3.1.1 天线模型 (15)3.1.2宽带短波NVIS半环鞭天线的原理 (16)3.1.3 宽带短波NVIS半环鞭天线设计方案 (16)3.1.4天调系统 (18)3.2 矩量法 (18)3.2.1矩量法基本原理 (19)3.2.2 矩量法方程的求解 (21)3.3遗传算法在线天线优化设计中的应用 (22)3.3.1遗传算法原理 (22)3.3.2遗传算法在天线加载问题中的应用 (23)3.4 宽带短波NVIS半环鞭天线的设计结果及分析 (25)第四章基于CST的宽带短波NVIS半环鞭天线优化设计 (27)4.1宽带短波NVIS半环鞭天线的CST优化设计 (27)4.1.1 CST概述 (27)4.1.2 使用CST优化天线性能参数的主要过程 (28)4.2 短波环天线主要性能参数的CST仿真及结果分析 (29)4.2.1天线输入阻抗的CST仿真及结果分析 (29)4.2.2天线方向图的CST仿真及结果分析 (33)4.3结果分析及改进方案 (41)结论 (43)致谢 (44)参考文献 (45)附录 (46)一种宽带短波环形天线的设计摘要：在现代通信技术中，天线的宽带化和小型化是天线研究中的一个重要课题。

短波天线的制作

材料准备：各位尽可能利用手头的材料，我用的是3/4馈管。

据高人的贴中所言，铝管，不锈钢都行。

但本人认为铜管是较好的选择。

铜管长度请准备4米左右，PVC管一条（管径可以根据自己的铜管直径选择，当然管径大点机械强度会好点），连接接收机的同轴线3－4米（也可以根据自己的实际情况定，但千万不要太长），360P的可变电容一只（电容可用薄膜的也可用空气的，可根据手头备件而定），自攻螺丝4颗，焊接片4只，扎带4条。

所用到的工具有：手电钻，螺丝刀，卷尺，烙铁，斜口钳等。

记得再准备图中的PVC小套管一段。

我用的材料直径裁面要尽量平整小圈圈的长度（如果钳工不是很过关，可以预留稍长慢慢裁直到符合标准）大圈圈长度（直接给长度数据的好处是不同换算了）在铜管的两端钻孔，孔的直径要稍小于自攻螺丝的直径。

可用卡尺测定。

在支撑天线用的PVC管顶端用美工刀打孔一个，直径跟铜管的直径一样。

将裁好的长那条铜管穿进PVC管刚开好的洞中，记得铜管要先弯成圆圈再穿，不然会稍有不便。

在此，我的馈管的优势体现出来了：可以随便弯，不行再重来。

用铜管的恐怕就没那幸福了，万一在施工过程将管子弄扁了就麻烦了。

哈哈，有馈管就是好！用准备好的内径跟铜管外径一样的PVC管将铜管两端连接起来，这样就浑然一体了，记得管子中间要留点缝隙。

小圈圈要在大圈圈完成固定后就可以决定安装位置及PVC管开孔位置了。

安装固定图，一看应该就明白了吧。

没什么技术含量。

绑扎方法，这个可能要学习一下，呵呵。

天线竣工了！自己找个好的底座吧，我用的是闲置的吊扇。

刚好合适，将PVC管直接插进吊扇柄就OK了，天线不用时又可以很方便的取下。

然后将接收机连接好，打开，左右调整天线上的可变直到接收机中噪音最大，再调节接收机频率扭，怎么样效果很突出吧？由于天线的可变电容不能随着接收机的频率改变而改变，所以在换了频段之后需要重新调整天线的可变电容。

根据以上尺寸制作的天线频率覆盖范围在5－－27MHZ这样。
