简易短波环形天线的制作之欧阳家百创编
最实用最简单的短波抗干扰天线制作
最实用最简单的短波抗干扰天线制作短波抗干扰天线是一种能够减少外界干扰影响的天线，在无线通信领域具有重要的应用价值。
本文将介绍一种最实用最简单的短波抗干扰天线制作方法。
材料准备：1.木杆或塑料杆，作为天线的支架；2.铜线或铁丝，作为制作天线的导线；3.两个绝缘胶带或塑料绳，用于固定导线；4.连接线，用于将天线与接收或发送设备连接；5.高频终端连接器。
制作步骤如下：步骤一：选择合适的材料和尺寸根据自己的需求和实际情况，选择合适的材料和尺寸。
一般来说，木杆或塑料杆的长度应该大于导线长度的2倍，以确保天线的稳定性和支撑力。
步骤二：固定导线将导线分成两段。
一段作为主天线导线，另一段作为接地导线。
将主天线导线固定在支杆的顶端，可以使用绝缘胶带或塑料绳进行固定。
将接地导线固定在支杆的底部，确保接地导线与地面接触良好。
步骤三：调整导线的长度为了提高天线的性能和抗干扰能力，需要根据所处的频段来调整主天线导线的长度。
不同频段的短波电台对天线的长度要求有所不同。
可以在互联网上查找相关的天线长度计算公式，并据此调整导线长度。
步骤四：添加高频终端连接器在主天线导线的末端，添加一个高频终端连接器。
这将使天线与接收或发送设备连接更加方便，并减少信号损耗。
步骤五：连接线使用连接线将天线与接收或发送设备连接起来。
连接线的选择应根据接收或发送设备的接口类型和设备之间的距离来确定。
步骤六：测试和优化完成天线的制作后，进行测试和优化。
可以使用短波接收机、频谱分析仪等设备来测试天线的性能和抗干扰能力。
根据测试结果，进行调整和优化，以达到更好的效果。
总结：通过以上步骤，我们可以制作一个简单实用的短波抗干扰天线。
这种天线制作方法简单易行，成本低廉，可以满足一般短波通信的需求。
当然，如果需要更高性能的天线，可以考虑专门设计或购买专业的抗干扰天线。
最简单的天线制作全过程
最简单的天线制作全过程——剥皮天线
第一步：取一段同轴电缆
第二步：量出四分之一波长的一段（如做2m波段的就是0.5米，这是粗略计算）
第三步：在上一步量出的四分之一波长的地方，将电缆外皮环切一下，注意不要伤到网线。
第四步：将外皮拉出
第五步：将同轴电缆的网线向下松开
第六步：网线反套在同轴电缆的外面
所以叫剥皮~~呵呵
第七步：将原来剥出来的皮套回去, 整个套回
第八步：用胶带之类的包一下
第九步：在同轴电缆的另一头装上插头，以便于装到电台上。
这里用的是q9头，你需要根据你的电台类型选用插头。
第十步：完成！。
短波小环天线制作尺寸
短波小环天线制作尺寸1. 介绍短波小环天线是一种常用于无线通信的天线，它具有体积小、重量轻、制作简单等优点。
本文将详细介绍短波小环天线的制作尺寸及相关要求。
2. 短波小环天线的原理短波小环天线是一种环形天线，其原理基于电磁感应。
当高频电流通过天线时，会产生磁场，进而激发电磁波的辐射。
短波小环天线的环形结构可以使电磁波在天线周围形成一个闭合的环路，从而增强辐射效果。
3. 制作尺寸的确定制作短波小环天线时，需要确定合适的尺寸，以保证天线的工作效果。
3.1 环的直径短波小环天线的环的直径是一个重要的参数，直径的选择会直接影响到天线的工作频率范围和增益。
一般来说，短波小环天线的环直径应为工作波长的四分之一或八分之一。
3.2 环的材料和粗细短波小环天线的环可以使用导电性好的材料制作，如铜线或铝线。
环的粗细也会影响到天线的频率响应和增益。
一般来说，环的直径越细，对高频信号的响应越好。
3.3 线圈匝数短波小环天线的线圈匝数也是一个重要的参数，它会影响到天线的阻抗匹配和辐射效率。
一般来说，线圈匝数越多，天线的阻抗越高，适用于高频段；线圈匝数越少，天线的阻抗越低，适用于低频段。
3.4 天线支架的高度短波小环天线的支架高度也需要合理选择。
支架的高度会影响到天线的辐射角度和方向性。
一般来说，支架高度越高，天线的辐射角度越低，方向性越强。
4. 制作步骤下面是制作短波小环天线的一般步骤：1.准备材料：导电性好的线材（如铜线或铝线）、天线支架、电缆等。
2.根据设计要求确定环的直径和线圈匝数。
3.依据环的直径和线圈匝数，计算所需的线材长度。
4.将线材固定在天线支架上，形成环形结构。
5.连接电缆，将天线与收发设备连接起来。
6.调整天线支架的高度和方向，以获得最佳的信号接收效果。
5. 注意事项在制作短波小环天线时，需要注意以下事项：•选择合适的材料，确保导电性良好。
•保持天线结构的稳定性，避免松动或变形。
•避免天线与其他金属物体接触，以免影响天线的工作效果。
自制室内有源短波环状天线
自制室内有源短波环状天线
用身边的废旧物制作一台短波有源环状天线.经试验.短波段2.8－16mhz灵敏度有明显提升.具有方向感.抗杂良好.声音清晰.抗扰好.似乎感觉由他把播音员与收听者拉近了距离.非常适合于中、高端质地优良的收音机...以下图片说明制作过程：仅供爱好者参考.不妥之处.请校正！
一、在直径8MM铝管穿入1MM塑包铜引线.环径为280MM.将引线与6.35MM插头（旧的话筒插头）焊接相连.铝管两个端口固定在废弃的电源适配器塑盒合口处.并用AB胶浸固.以上需在同时间组装。
一气呵成。
二、用一只旧款电视天线放大器塑盒.保留船型电源开关和红色的Led.其余全部拆除。
三、将电路安装在废弃VCD的射频盒内.配上6.35MM插座.360P空联与天线放大器塑盒固定…等等。
四、喷上个人所喜爱的颜色.
五、调试中使用的几个环…
六、完工之后.在短波2.8－16mhz.能获得享受级别。
短波天线制造方法
制作短波天线常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。
除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。
从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。
而DP天线的近距离通讯效果很不好。
由于高度的限制，不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。
通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。
此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？这是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。
主振子长度为1/2波长*0.95缩短率。
为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。
DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。
DP天线有许多变形，下面我向大家一一做个介绍。
倒"V"天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。
但这样做之后，天线具有了方向性，参见图中的最大辐射方向。
由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。
这样，我们就需要一根多波段的倒"V"天线。
这样做的好处是节省占地面积，又不需要几根天线来回切换。
但这样做的坏处是各波段振子相互影响，需要逐个修剪振子的长度，以达到最佳的匹配状态。
偶级天线需要制作两半一模一样的振子，对于有经验的HAM来说，一个小时就可以制作完成一副多波段天线。

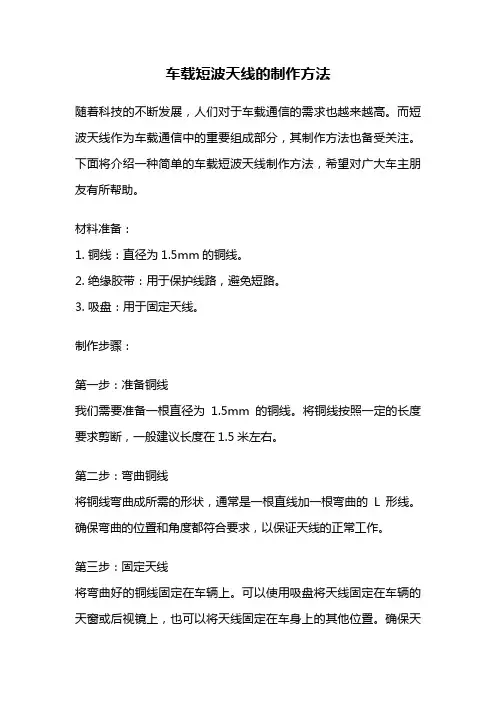

车载短波天线的制作方法
车载短波天线的制作方法随着科技的不断发展，人们对于车载通信的需求也越来越高。
而短波天线作为车载通信中的重要组成部分，其制作方法也备受关注。
下面将介绍一种简单的车载短波天线制作方法，希望对广大车主朋友有所帮助。
材料准备：1. 铜线：直径为1.5mm的铜线。
2. 绝缘胶带：用于保护线路，避免短路。
3. 吸盘：用于固定天线。
制作步骤：第一步：准备铜线我们需要准备一根直径为1.5mm的铜线。
将铜线按照一定的长度要求剪断，一般建议长度在1.5米左右。
第二步：弯曲铜线将铜线弯曲成所需的形状，通常是一根直线加一根弯曲的L形线。
确保弯曲的位置和角度都符合要求，以保证天线的正常工作。
第三步：固定天线将弯曲好的铜线固定在车辆上。
可以使用吸盘将天线固定在车辆的天窗或后视镜上，也可以将天线固定在车身上的其他位置。
确保天线与车身接触良好，不松动。
第四步：保护线路为了避免铜线与其他金属部件接触而产生短路，我们需要使用绝缘胶带将线路进行保护。
将绝缘胶带缠绕在铜线的接头处和与车身接触的位置，确保线路不会受到外界干扰。
第五步：调试天线在完成以上步骤后，我们需要进行天线的调试。
首先，将车载通信设备连接到天线上，然后打开设备进行调试。
可以通过观察信号强度、接收到的信号质量等指标来判断天线的工作效果。
如果效果不理想，可以尝试调整天线的位置和角度，直到达到最佳效果为止。
总结：通过以上几个简单的步骤，我们就可以制作出一根车载短波天线。
当然，这只是一种简单的制作方法，如果有更高要求的话，还可以选择购买专业的车载天线。
但是无论是自制还是购买，选用合适的天线对于车载通信的效果都起到至关重要的作用。
希望本文对您有所帮助，祝您车载通信顺利！。
小环天线制作方法 -回复
小环天线制作方法-回复小环天线是一种常见的无线电天线，因其简单易制造、便于安装和调试而被广泛应用于各种通信系统中。
本文将一步一步为您介绍小环天线的制作方法。
第一步：准备所需材料和工具制作小环天线所需的材料和工具相对简单，主要包括：1. 直径为电波波长的20至25的硬线材（如电缆、金属线等），如2-3毫米的电缆；2. 小环天线支架（可以自行制作或购买）；3. 手持电钻以及比直径稍大的钻头；4. 小型铣床（如金属雕刻机）；5. 铝板或金属片作为天线的反射器。
第二步：设计天线长度和支架的尺寸小环天线的长度直接影响其工作频率，因此需要根据使用的频率和电波波长来确定天线的长度。
根据通信系统的需求，选择合适的频率范围。
支架的尺寸应该与所使用的天线长度相匹配，以确保天线能够牢固地固定在支架上，并符合天线长度的要求。
第三步：制作天线支架天线支架可以使用金属材料，如铝板或铁板，通过切割、折弯和焊接等工艺制作。
也可以使用3D打印技术制作塑料支架。
确保支架的强度和稳定性，以便支撑和固定天线。
第四步：制作天线导线1. 将硬线材剪成一段合适的长度，长度应该略长于所需天线的1/4到1/2波长。
2. 使用电钻和钻头，在硬线材两端分别钻一个小孔，用于固定天线导线在支架上。
3. 在硬线材两端分别弯曲90度，以便后续固定在支架上。
可以使用铣床将导线两端切割成小锯齿状，以提高接触性能。
第五步：安装天线导线1. 将天线导线的一端穿过支架上的孔，确保导线紧贴支架表面。
2. 将天线导线的另一端穿过支架上的另一个孔，同样要确保导线紧贴支架表面。
3. 使用螺母或螺栓将导线固定在支架上，确保导线与支架之间有良好的接触。
第六步：安装反射器1. 根据天线的工作频率和所需辐射方向，选择合适大小的铝板或金属片作为反射器。
2. 将反射器放置在导线的背后，与导线保持适当的距离，以提高反射效果。
3. 使用支架上的螺母或螺栓将反射器固定在支架上，保持反射器与导线之间平行。
几种简易天线的制作方法介绍
几种简易天线的制作方法介绍第一种简易天线的制作方法：首先在易拉罐开口的外侧用钉子扎一个孔，穿过一个螺丝，把两个易拉罐分别固定在一个绝缘的板条上(这种板条可以用学生用的塑料尺代替)，再取—段300Ω的馈线(长短根据需要而定，一般两米左右)分别固定在绝缘条上的两个螺丝上，另一头接上匹配器(75—300Ω)。
两购个易拉耀之间的距离为60至80毫米。
最后找一个漂亮的酒瓶子做为底座，在酒瓶盖上打个孔与绝缘条固定住天线就做好了。
调试方法：①可移动天线的位置②可以旋转天线调试③可以调整天线的夹角。
第二种简易天线的制作方法：用6个易拉罐，L根90厘米长的细铜管(或用8号钢丝)，5块绝缘板条。
①把5块绝缘板条，用带帽螺丝连接固定，做成如图的支架(杠架长边42厘米．宽边12厘米，斜边20厘米)。
②将3组易拉罐对称平行地用带帽螺丝固定于支架上。
AB、CD、EF的间距(指易拉罐)为10厘米；AC、CE、BD、DF的间距为20厘从G、H分别为CE和DF的中点(即10厘米处)，将细铜管(或铜丝)弯成环形(直径25厘米)，用借帽螺丝固定于G、H扎内，并使铜线环垂直于支架。
③将扁馈线的两个头连接在CD组易拉罐的带帽螺丝柱上，并用螺帽固定紧。
另用两根短导线(普通电源线即可)将CG、DH连接好井固定紧，即中间一组易拉罐的两个螺丝柱与铜线环的两个头连接通。
④将一根小木棒置于框架下方正中“O“处，用木螺丝固定紧，并把小木体插入—竹竿中并箍紧。
将竹竿竖于屋顶或阳台上，将AB组易拉罐一端对准主要电视台发射塔，即可收到满意的效果。
这种全频道易拉罐电视天线特别适用于边远山区。
第三种方法:利用铝制易拉罐稍加组装，可制成一架接收性能良好的电视天线如图所示。
主要用两根直径10mm、长85mm的铝管。
两主管的夹角为90°,用螺丝将A、B端固定在绝缘板D上，用绝缘管L加强固定。
在每根主管上焊接固定6根长14cm的支管，支管与主管的夹角为45°。
简易中波环形天线的制作
简易中波环形天线的制作(956字)
发信人:UPMS1987
时间:2009-12-13 15:01:39
阅读次数:22196
详细信息:
简易中波环形天线的制作
环形天线十分传统，但有助于排除电场干扰（图1）
在各种电场干扰日益严重的城市环境，环形天线多少可以改进中波的收听水平。
这是选用的铝塑管（图2）考虑到制作一个操作简易的电容电感连体环形天线，购买2米的铝塑管，其环直径大约64厘米（图3）
土法上马，采用大盆进行圆形校正（图4）
购买一个穿线盒，穿线夹，安装好BNC/Q9座子（图5）
用穿线钢丝牵引普通花线8圈为初级线圈（电感约130uH),分别连接可变电容（550pF)的动片和定片。
另外，牵引1圈细线为次级线圈，分别连接到BNC/Q9座子的心端和地端（图6）
调谐部分的正面（图7）
调谐部分的反面（图8）
成品（图9）中波的覆盖频率大致为600-1500kHz。
如果采用7圈初级线圈和730pF以上的可变电容，则可覆盖中波频率。
连接车机（图10），没有天线外接的收音机，感应耦合也十分奏效。
欢迎观看，欢迎讨论。
UPMS1987
昆明，云南，中国
2009年12月13日。
制作简易电视天线的方法
制作简易电视天线的方法
嘿，咱来说说制作简易电视天线的方法哈。
我记得有一回，我家电视突然收不到几个台了，急得我呀，这可咋办呢。
后来我就想，要不自己做个简易电视天线试试。
咱先准备材料哈。
找两根长长的电线，不用太粗，差不多就行。
还有一个易拉罐，最好是那种铝制的。
就像我那次，在家里翻箱倒柜找电线，找了老半天。
找到电线后，又去翻垃圾桶找易拉罐，嘿，还真让我找到了一个。
然后呢，把易拉罐洗干净，擦干。
这可不能马虎哦，要是易拉罐上有水，会影响效果的。
我当时就拿着抹布，把易拉罐擦得干干净净，亮闪闪的。
接着，把电线的一头剥开一点皮，露出里面的铜丝。
这就像我们剥香蕉皮似的，得小心点，别把铜丝弄断了。
有一回我剥电线的时候，太用力了，差点把铜丝给弄断了，还好我及时收手。
把剥好皮的电线绕在易拉罐上。
绕的时候要均匀一点，
不能这边多那边少。
我就慢慢地绕，绕了好几圈，看着还挺像那么回事儿。
绕好电线后，把另一头的电线接到电视的天线接口上。
这可得接好哦，不能松松垮垮的。
有一次我接的时候没接紧，结果电视还是收不到台。
我又重新接了一遍，这次接得紧紧的。
最后，把电视打开，调台试试。
哇，还真能收到几个台呢。
虽然不是很清楚，但总比没有好呀。
我当时那个高兴劲儿，就像中了彩票一样。
总之啊，制作简易电视天线虽然不是很难，但也得有点耐心。
要是你家电视也收不到台了，可以试试这个方法哦。
嘿嘿。
简易短波环形天线的制作
简易短波环形天线得制作身居城市市区或郊区喜欢收听短波得坛友们可能有同感,即:无论使用长线天线或拉杆天线,５MHz以下频段干扰严重,电台难以收听。
这种电场杂波对低频短波干扰得程度比中波更为严重。
为了改善该波段得收听质量,在查阅大量中外文资料得基础上,确定试制短波环形天线(国外称之为magnetic lｏop)。
成品(图１)ﻫ国外资料推荐使用直径10ｍｍ紫铜管弯成直径为85－90cｍ环形作为初级线圈,考虑到重量,操作方便等因素,从铜铝材商店购进直径为13mm得紫铜管2.8m,弯成直径为8７cm得铜环。
同时,采用1m得50塑料管支撑铜环。
这就是铜环上部得固定点(图2)ﻫ铜环下部得固定点(图3)。
这里要注意得就是要在铜管得两端钻好小洞,小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后,固定好焊接好引线得焊片,并将引线引出塑料管。
制作一个木板支架(图4),注意要非常牢靠。
将塑料支架固定在模板支架上(图5,图6),一定要牢靠。
ﻫ制作一个次级线圈(图７),据国外资料,该次级线圈得直径最佳值为初级线圈直径得1/5左右、ﻫ该次级圈采用10mｍ铝管并用电饭煲内胆圆形定型为直径17cm得铝环,内部穿引细花线制成(图８)。
ﻫ将次级线圈得引出线连接在BNC插座上(图9)据测定与计算,该短波环得电感量为２ｕH,配２250ｐF双连空变,其谐振频率大约为2—１2MHz,另配360pF单联空变,其谐振频率约为５—23MHz。
要注意得就是两个可变要有一定得隔离距离,否则会相互干扰(图１0)采用一只波段开关分开(图11)ﻫ据实际测试,该短波环形天线得工作频率为短波1:２、050－12、700MHz;短波2:４。
9０0—23.０00MHz。
这样,白天可使用短波2,晚间可使用短波1(图12)ﻫ使用该环形天线,各频点信号谐振尖锐,晚间得低频短波电台如上海得浦江台AM3２８0,新疆格尔木台AM３9８5,甘南台ＡM3990,等顺利收到。
日间得ＵSB１3３６2也可用1３9B顺利收到、表明短波环形天线在对抗电场杂波干扰中有一定作用。
短波小环天线制作尺寸
短波小环天线制作尺寸
短波小环天线的制作尺寸可以根据所要接收的频率来确定。
下面是一个常见的小环天线制作尺寸的示例：
1. 小环的直径："
根据所要接收的频率，小环的直径可以采用约1/4波长的大小。
可以使用以下公式来计算直径：
直径= 300 / 频率（MHz）
2. 小环的线径：
小环的线径可以选择适合的线径，一般采用直径为1mm至2mm的电线。
这取决于使用的材料以及所要接收的频率范围。
3. 小环的支撑杆：
支撑杆的长度可以根据个人需要确定，一般选择足够长的杆子便于安装。
常见的长度为1.5米至2米。
4. 小环与支撑杆的连接：
小环与支撑杆可以使用金属夹子或者金属圈固定在一起。
确保连接紧密，以便信号传输良好。
这是一个一般的制作尺寸示例，对于具体的小环天线制作，还需要根据具体的需
求和实际情况进行设计和调整。
自制短波天线放大器
自制短波天线放大器
这个天线放大器非常简单，可以很容易地放大来自环型天线和长线天线的信号，而且元件很容易找到。
这是一个经典的放大电路，在1970年已经出现，曾经有两个版本，但中心部分几乎一样，这里是其中的标准版：
调幅广播天线放大器
第一个版本设有一个3PDT开关，不仅可以当作电源开关，同时也作为一个信号直通开关。
这在一些有强电台的地方很有用，可以避免接收机的过载。
第二个版本采用了一个铁氧体磁棒天线，严重影响了灵敏度，尽管提供了印板图。
我建议使用这个放大器时最好使用环型天线，可以把T1省掉，而C1可以作为环型天线的调谐器。
当您使用长线天线时，仍然需要保留T1.任何优质的场效应管都可代替,我用了一种微带封装的产品。
经过实测，这个放大器有40db的增益，最大的缺点是会导致接收机过载。
小环天线制作方法 -回复
小环天线制作方法-回复小环天线是一种常见的天线类型，具有简单制作、便携和低成本的特点。
它广泛应用于无线电通信和信号接收领域。
本文将一步一步回答有关小环天线的制作方法，帮助读者详细了解如何制作这种天线。
第一步：购买材料制作小环天线所需的材料相对简单，大多数可以在当地的电子组件店或互联网上购买。
以下是制作小环天线所需的材料清单：1. 小型皮线或7/0.2mm电源线- 用于制作天线圈2. BNC或SO-239连线插座- 用于连接信号线3. 各种长度和口径的PVC管或绝缘材料- 用于支撑和绝缘天线线圈第二步：制作天线线圈小环天线的核心是一个紧密缠绕在绝缘材料上的线圈。
线圈的尺寸和匝数会影响小环天线的频率和方向性。
以下是制作天线线圈的具体步骤：1. 根据您所希望的频率范围和天线直径，选择合适长度的皮线或电源线。
2. 使用一个合适直径的圆形模板，如瓶子或桶，将线圈盘绕成所需长度。
确保线圈的匝数密封均匀，不要拉扯或挤压线圈。
3. 使用胶带或其他绝缘材料固定线圈的两端。
4. 将线圈盘起来，以便它形成一个小环形。
第三步：连接信号线一旦线圈制作完成，您需要为小环天线连接信号线，以便将其与无线电设备或接收器连接起来。
以下是连接信号线的具体步骤：1. 在线圈的一端，将电缆插头连接到小环的两端。
2. 取另一端的BNC或SO-239插头，并将其连接到电缆的另一端。
3. 使用焊接铁或其他电子连接工具，确保插头和电缆之间的连接牢固。
第四步：支撑和绝缘线圈为了确保小环天线的稳定性和性能，您需要将线圈支撑在适当的位置，并使用绝缘材料进行隔离。
以下是支撑和绝缘线圈的具体步骤：1. 使用PVC管或其他绝缘材料，制作一个适当长度和口径的支架。
支架应足够坚固，以防止线圈移动或变形。
2. 将线圈放在支架上，并使用胶带或固定夹将其固定在支架上。
3. 确保线圈与支架之间有足够的间隙，以便绝缘材料完全包裹线圈。
第五步：测试和调整完成小环天线的制作后，您需要进行测试和调整，以确保其性能符合预期。
UHF低功率小型天线的设计要点之欧阳学创编
UHF低功率小型天線的設計要點●前言●談天線●天線格調●天線的特性●鞭狀天線●短鞭狀天線●平面螺旋天線前言最近有幾個小型的無線電網路系統正在發展當中，比較有名氣的包括有藍芽系統(Blue-Tooth)及HomeRF 等，這些都是微功率的通訊系統，自然也會大量牽涉到選用的天線系統。
另外，不論是保全或者是汽車遙控等其它民生用途，也應用到許多的微功率無線電通訊。
還有許多其它像是影音傳輸等消費性電子產品，也應用到不少的微功率無線電系統。
在這些應用當中，最為普遍的首推ISM波段(註1)的應用，因為依照國際電訊聯盟(ITU)的規範，使用ISM波段不需要申請執照，也就是該波段是屬於開放性的，因此這裡也就以ISM波段應用的天線為例子來做說明，其中使用最普遍的頻率是434MHz及916MHz(註2)。
一般開放性資料庫當中，有關UHF小型天線的資料非常有限。
對於微功率無線電通訊相關產品而言，天線的品質非常重要，因為它主宰了有效的通訊距離，因此天線的選用與設計是非常重要的。
此類產品的設計中，於天線設計方面，除了成本考量外，還必須要選對天線的種類，才能達到最好的成本/性能比。
除此之外，與發射機及接收機的匹配與調諧也非常重要，為了要有最佳的整體性能，設計者自然要懂得天線的工作原理，以及應用時的一些重要考慮因素。
本文最主要的目的是希望能夠協助此類天線的非專業設計者，能夠從有限的基本知識中，以很有效率的方式，完成最佳的天線設計。
在未進入主題之前，先以淺顯的方式來介紹早期天線發展的歷史，雖然這是以業餘無線電的眼光及角度去看的，但是早期無線電的發展與業餘無線電的發展，幾乎是可以畫上等號的，因此，這實際上也可以說是無線電天線的發展史。
一門失落的藝術-正本清源談天線如果你是一位資深的業餘無線電愛好者，那麼我想你一定也熟悉天線（Antenna）的另一個名稱，叫做Aerial，所謂Aerials就是指一條條用來發射或接收無線電訊號的長導線；當然這是指高科技人員在還沒將它們發揚光大，並稱它們為天線之前的情況。
宽带短波环形天线项目设计方案
宽带短波环形天线项目设计方案第一章课题研究的背景及意义1.1宽带短波环形天线的研究背景近几十年来，科学技术的飞速发展和人们生活日益现代化与社会化，对电子技术的应用提出了更高的要求。
例如电视、广播、通信等业务，不仅要求高质量地传输语言、文字、图像、数据等信息，而且还要求设备宽带化、共用化。
因此，与无线电设备发展趋势相适应，宽频带天线的研究也日益活跃，成为天线学科研究领域中的一个重要分支。
在现代通信技术中，为了实现保密通信，消除干扰，将广泛应用多频段、多功能电台和宽带跳频电台，跳频速率越来越高，跳频范围也越来越宽。
原有的窄带天线已无法满足要求，即使可调谐天线也无法满足快速的跳频速率。
同时，在移动平台，狭小的空间内若密布多副天线，相互之间的干扰较为严重，影响通信质量，这也要求研制的天线能覆盖很宽的频段，有的甚至达到十几个倍频以上，使多个电台共用一副天线来减少天线数量，并且要求天线效率高，损耗小，能承受较大的发射功率等特点，从而保证通信质量。
在这种背景下，天线的宽带化和小型化就成为天线研究中的一个重要课题，特别是工作在短波波段上的天线，由于工作频率低，天线的工作波长都比较长，天线的物理尺寸都比较小，而且采用环形集总加载的方法是比较方便和容易实现的，从而研发性能优良的宽带短波环形天线成为工程实现中亟待解决关键技术。
1.2 课题研究的意义1.2.1短波通信短波通信是历史最为久远的无线电通信。
它是战略通信网的重要组成部分。
短波通信设备简单、机动灵活、成本低廉，可用较小的发射功率直接进行远距离通信。
所以，在很长一段时期中，一直是重要的通信手段，特别是实现远距离通信的主要手段。
由于卫星通信的出现和发展，使短波通信受到了较长时间的冷落。
和卫星通信比较，短波信道是随机参量信道，稳定性和可靠性差，通信速率低。
人们以为短波通信会被卫星通信取代。
由此造成对短波通信投资的急剧减少和科研的削弱。
连美军1976年制定的综合战术通信计划中，仅把短波通信列为补充和备用手段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简易短波环形天线的制作
欧阳家百（2021.03.07）
身居城市市区或郊区喜欢收听短波的坛友们可能有同感，即：无论使用长线天线或拉杆天线，5MHz以下频段干扰严重，电台难以收听。
这种电场杂波对低频短波干扰的水平比中波更为严重。
为了改良该波段的收听质量，在查阅年夜量中外文资料的基础上，确定试制短波环形天线（国外称之为magnetic loop)。
制品（图1）
国外资料推荐使用直径10mm紫铜管弯成直径为8590cm环形作为初级线圈，考虑到重量，操纵便利等因素，从铜铝材商店购进直径为13mm的紫铜管2.8m，弯成直径为87cm的铜环。
同时，采取1m的50塑料管支撑铜环。
这是铜环上部的固定点（图2）铜环下部的固定点（图3）。
这里要注意的是要在铜管的两端钻好小洞，小洞可以拧上螺丝并可固定小焊片。
铜环两端固定完毕后，固定好焊接好引线的焊片，并将引线引出塑料管。
制作一个木板支架（图4），注意要很是牢靠。
将塑料支架固定在模板支架上（图5，图6），一定要牢靠。
制作一个次级线圈（图7），据国外资料，该次级线圈的直径最佳值为初级线圈直径的1/5左右。
该次级圈采取10mm铝管并用电饭煲内胆圆形定型为直径17cm的铝环，内部穿引细花线制成（图8）。
将次级线圈的引出线连接在BNC插座上（图9）
据测定和计算，该短波环的电感量为2uH，配2250pF双连空变，其谐振频率年夜约为212MHz，另配360pF单联空变，其谐振频率约为523MHz。
要注意的是两个可变要有一定的隔离距离，不然会相互干扰（图10）
采取一只波段开关分隔（图11）
据实际测试，该短波环形天线的工作频率为短波1：2.05012.700MHz；短波2：4.90023.000MHz。
这样，白日可使用短波2，晚间可使用短波1（图12）
使用该环形天线，各频点信号谐振尖锐，晚间的低频短波电台如上海的浦江台AM3280，新疆格尔木台AM3985，甘南台AM3990，
等顺利收到。
日间的USB13362也可用139B顺利收到。
标明短波环形天线在对立电场杂波干扰中有一定作用。
