电力系统规划设计题库1-2-10
电力系统试题及参考答案
21 •电力系统的频率主要决定于（)1 .降压变 压器高压侧的 主分接头电压为 220kv ,若选择+2 X 2.5%的分 接头，则该分接头电压 为 。
2•电力系统中性点有效接地方式指的是 _________________________ 。
3•输电线路的电气参数包括电抗、电导、电纳和 ___________________________ 。
4•输电线路的电压偏移是指线路始端或末端母线的实际运动电压与线路______________ 的数值差。
5•电力系统的潮流分布一般是用各节点的电压和 ___________________________ 表示。
6.调整发电机组输出的有功功率用来调整电力系统运动的 _____________________________ 。
7 •复合故障一般是指某一时刻在电力系统 ________________________ 发生故障。
8 •用对称分量法计算不对称故障，当三相阻抗完全对称时，则其序阻抗矩阵Zsc 的非对角元素为 _______________ 。
9•系统中发生单相接地短路时故障点短路电流的大小是零序电流的10.减小输出电元件的电抗将 _____________________ 系统的静态稳定性。
11 •同步发电机的转速和系统频率之间是否有严格的关系（①否②是③不一定12 •三绕组变压器的结构、通常将高压绕组放在（）①内层②中间层③外层13 •中性点以消弧线圈接地的电力系统，通常采用的补偿方式是（①全补偿②欠补偿③过补偿14•三相导线的几何均距越大，则导线的电抗（）①越大②越小③不变15 •变压器的电导参数 G,主要决定于哪一个实验数据（①厶P O②厶P K③U K %19 •潮流计算中，要求某些节点之间电压的相位差应满足的约束条件是（）①丨 i - j 1>1 i - j |min ②丨 i - j |<| i - j |min③丨 i - j l>l i - j |max ④丨 i - j |V i - j | max20 •在同一时间内，电力网的电能损耗与供电量之比的百分值称为（）①负载率②网损率③供电率④厂用电率① P ② PS n cos S n sin③上S n④ P cos S n17.环网中功率的自然分布是（)①与电阻成正比分布 ②与电抗成正比分布③与阻抗成正比分布④与阻抗成反比分布18 .电力系统中PQ 节点的数量（)①全都是②大量的③少量的④必有且一般只设一个16.当功率的有名值为s = P + jQ 时（功率因数角为_______________ 倍。
电力系统规划试考试原题及答案完整版
电力系统规划试考试原题及答案标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]1问答题：（1）城市电网规划的基本思路与原则是什么？（2 ）配电网自动化包括的主要内容是什么？配电系统自动化是利用现代电子技术、通信技术、计算机及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，构成完整的自动化系统，实现配电系统正常运行及事故情况下的监测、保护、控制、用电和配电管理的现代化。
（3 ）电力系统优化规划的主要内容是什么？（）（4）无功优化补偿的基本原则是什么？(5)现代化城市低压配电变压器的布点原则是什么？1 靠近负荷中心2 进出线方便3 使地区电网布局合理4 交通运输方便5 节约用地6 地质条件的要求避开断层、滑坡、塌陷、溶洞等地质条件地带7 尽量避开污秽地段8 环境保护2 解释下列名词(1)日最小负荷率当日最小负荷除以当日最大负荷。
区别于日负载率（当日平均负荷除以当日最大负荷）。
日平均负荷等于当日累积电量除以24小时(2)电力弹性系数分为电力生产弹性系数(elasticity coefficient ofelectricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。
电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。
可用于从宏观角度调控电力与国民经济发展之间的关系。
电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。
(3)线路的充电功率线路太长时，会有对地电容。
由线路的对地电容电流所产生的无功功率，称为线路的充电功率。
(4)谐波谐波 (harmonic wavelength)，从严格的意义来讲，谐波是指电流中所含有的频率为基波的整数倍的电量，一般是指对周期性的非正弦电量进行傅里叶级数分解，其余大于基波频率的电流产生的电量。
电力系统规划试题
电力系统规划一．名词解释负荷密度：是表征负荷分布密集程度的量化参数，它是每平方公里的平均用电功率数值，以MW/km 2计量。
负荷密度法是负荷预测的常用方法。
从地区土地面积（或建筑面积）的平均耗电量进行的预测方法[占地面积]。
P25负荷指标：[建筑面积]。
容积率：是指用地范围内的总建筑面积与用地面积的比率。
负荷同时率：在一段规定的时间内，一个电力系统综合最高负荷与所属各个子地区(或各用户、各变电站)各自最高负荷之和的比值。
一般是小于1的数值。
其倒数称为“负荷分散系数”。
各用户或地区最大负荷一般在同一时率出现，他们之间有差效或错峰效应。
负荷特性指标：1）最小负荷率：最小功率/最大功率2）日平均负荷率：以日平均负荷与最大负荷之比值表示日负荷特性的一个指标。
容载比：某一电压等级的变电总容量与同一电压等级的总负荷之比（kVA ／kW ），它表明该地区、该站或该变压器的安装容量与最高实际运行容量的关系，反映容量备用情况。
N-1原则：判断电力系统安全性的一种准则，又称单一故障安全准则。
电力系统中N 个元件中任一独立元件发生故障，而被切除后，应不造成因其他线路过负荷跳闸而导致用户停电，不破坏系统的稳定性，不出现电压崩溃等事故。
当这一准则不能满足时，则要考虑，增加发电机或输电线路等措施。
N －1原则通常是指在正常运行方式下的电力系统中任一元件（如线路、发电机、变压器等）无故障或因故障断开，电力系统应能保持稳定运行和正常供电，其他元件不过负荷，电压和频率均在允许范围内。
变压器负载率：变压器实际负载电流I 2与额定负载电流I 2N 之比值叫做变压器的负载率。
它表示实际负载所占额定负载的比值。
负载系数为1时，表示变压器满载；小于1时为欠载；大于1时则为过载。
负荷率：平均功率/最大功率导体载流量：电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
电力系统试题库(300道)
《电力系统基础》试题库一、名词解释：1、动力系统－将电力系统加上各种类型发电厂中的动力部分就称为动力系统2、电力系统－由发电机、变压器输配电线路和用户电器等各种电气设备连接在一起而形成的生产、输送分配和消费电能的整体就称为电力系统3、电力网－由各种电压等级的变压器和输、配电线路所构成的用于变换和输送、分配电能的部分称为电力网4、频率的一次调整－由发电机的自动调速器完成的频率调整5、频率的二次调整－就是自动或手动地操作调频器而完成的频率调整6、频率的三次调整－按照负荷曲线及最优化准则在各个发电厂之间分配发电负荷。
7、电压中枢点－指在电力系统中监视、控制、调整电压的有代表性的点母线8、同步运行状态－指电力系统中所有并联运行的同步电机都有相同的电角速度9、稳定运行状态－在同步运行状态下，表征运行状态的各参数变化很小，这种情况为稳定运行状态10、稳定性问题－电力系统在运行时受到微小的或大的扰动之后，能否继续保护系统中同步电机同步运行的问题称为电力系统稳定性问题11、静态稳定－指电力系统在运行中受到微小扰动后，独立地恢复到它原来的运行状态的能力叫静态稳定12、暂态稳定－指电力系统受到较大的扰动后各发电机是否能继续保持同步运行的问题13、功角稳定－指系统中各发电机之间的相对功角失去稳定性的现象14、顺调压－在最大负荷时使中枢点的电压不低于线路额定电压的102.5％倍，在最小负荷时使中枢点的电压不高于线路额定的额定电压的107.5％倍，这种调压方式叫顺调压15、逆调压－在最大负荷时使中枢点的电压较该点所连接线路的额定电压提高5％，在最小负荷时使中枢点的电压等于线路额定电压的调压方式叫逆调压16、常调压－在任何负荷下中枢点电压保持为大约恒定的数值，一般较线路额定电压高2％～5％，这种调压方式叫常调压二、问答：31．空载运行的输电线路充电功率对电压降落有何影响？32．分别写出b相发生单相接地短路时的相和序边界条件。

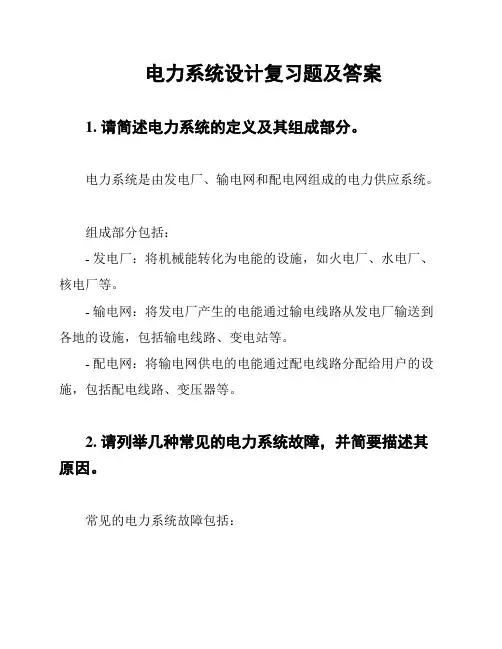

电力系统设计复习题及答案
电力系统设计复习题及答案1. 请简述电力系统的定义及其组成部分。
电力系统是由发电厂、输电网和配电网组成的电力供应系统。
组成部分包括：- 发电厂：将机械能转化为电能的设施，如火电厂、水电厂、核电厂等。
- 输电网：将发电厂产生的电能通过输电线路从发电厂输送到各地的设施，包括输电线路、变电站等。
- 配电网：将输电网供电的电能通过配电线路分配给用户的设施，包括配电线路、变压器等。
2. 请列举几种常见的电力系统故障，并简要描述其原因。
常见的电力系统故障包括：- 短路故障：电流在发电厂和负载之间直接通过较低阻抗的路径流动，导致电流过大，可能引发火灾和电器损坏。
原因可以是电路元件损坏、绝缘破损等。
- 过载故障：负载电流超过设备额定容量，导致设备过热、损坏甚至起火。
原因可以是电流负载过大、设备老化等。
- 断线故障：输电线路或配电线路发生断裂，导致电能传输中断，用户无法正常供电。
原因可以是线路老化、不当施工等。
3. 请简要介绍电力系统的稳定性以及如何提高电力系统的稳定性。
电力系统的稳定性指的是系统在外部扰动下保持稳定运行的能力。
提高电力系统的稳定性可以采取以下措施：- 调整发电厂的输出：根据负荷需求和输电网的最大负载能力，调整发电厂的输出和分布，保持电力供应的平衡。
- 完善保护装置：增加故障检测和隔离装置，及时发现故障并隔离，避免故障扩大影响其他设备。
- 增强系统监测与控制能力：通过实时监测电力系统的运行状态，及时调整控制策略，提高系统的响应能力和稳定性。
4. 请简述电力系统的配电过程及主要配电设备。
电力系统的配电过程包括：- 输电：输电网将发电厂产生的高压电能传输到各地。
- 变电：变电站将高压电能转换成适合配电的中低压电能。
- 配电：配电站将中低压电能通过配电线路分配给用户。
主要配电设备包括：- 变电站：用于将高压电能变成适合配电的中低压电能。
- 变压器：用于改变电能的电压。
- 配电线路：用于将电能输送给用户。
电力系统规划与可靠性复习题
lxx=(2005-2007.5)2+(2006-2007.5)2+(2007-2007.5)2+(2008-2007.5)2+(2009-2007.5)2+(2010-20
07.5)2=17.5
可得b = lx054.898
y2011=16.542*2011-33054.898=211.064 y2010=16.542*2010-33054.898=194.522 绝对-7.478 相对 7.478 y2009=16.542*2009-33054.898=177.980 绝对-1.02 相对 1.02 y2008=16.542*2008-33054.898=161.438 绝对 6.438 相对 6.438 y2007=16.542*2007-33054.898=144.896 绝对 6.896 相对 6.896 y2006=16.542*2006-33054.898=128.354 绝对 4.354 相对 4.354 y2005=16.542*2005-33054.898=111.812 绝对-9.188 相对 9.188 平均绝对误差 0.002/6=0.00033 均方差为 [(121-153.167)2+(124-153.167)2+(138-153.167)2+(155-153.167)2+(179-153.167)2+( 202-153.167)2]/6=861.806
复习题
一．填空 1. 2. 3. 4.
5.
6. 7. 8. 9.
电力规划按周期可划分为短期归划、中期规划、长期规划。 电力系统中，按设备所处的状态，备用可分为热备用和冷备用。 一般情况下，负荷曲线越平坦，其年最大负荷利用小时数越多，负荷曲线越 陡峭，其年最大负荷利用小时数越少。 负荷预测按时间可分为超短期、短期、中期、长期。 10kV 配电网络接线中，放射状线路的负载率应为 100%，双电源（手拉手） 接线方式线路的负载率应为 50%，三分段三联络接线方式线路的负载率应为 75%。 电力系统负荷按物理特性分为有功负荷和无功负荷。 电能的生产、输送、消费四个主要环节是发电、输电、配电、用电。 截止到 2011 年底，我国电力系统装机容量位居世界第 1 位，发电量位居世 界第 1 位。 电力系统规划按周期可划分为短期、中期、长期三种，按内容可划分为电源 规划、输电网规划、配电网规划三种。
电力系统规划模拟题
《电力系统规划》模拟试题( 一 )一、选择题（每题 3 分, 共 30 分 , 请选出正确答案）1. 影响线路输送能力的主要因素是：（）A ．电压与距离B ．电压与损耗C ．距离与损耗D．距离与投资2. 随机生产模拟在电源规划中用于：（）A．决定机组出力B．分析经济运行C．确定开机顺序D．计算发电量3.工程经济分析主要研究工程项目的（）A ．技术性能B ．经济效益C ．经济效果D ．经济规律4.代表水文年中的平水年用于电力系统平衡分析中（）A ．电量平衡B．电力平衡C ．功率平衡D．电能平衡5.可修复元件的故障率越大 , 则元件的可用度（）A ．越大B ．越小C．不变D．无法判断6.指数平滑法的平滑系数取值范围为（）A ．B．C．D．7.满足系统可靠性要求的机组可发容量称为（）A ．实际可发容量B．有效载荷容量C ．系统备用容量D．机组实际出力8.判别网络过负荷线路的故障排序标准取决于（）A ．>1B．<1 C．=1D．<09.工程经济分析中的投资指标属于（）A ．核算指标B．预算指标C ．决算指标D．概略指标10. 下列公式中哪一个不属于指数平滑法（）A．B．C．D．参考答案二、填空题（每空 1 分，共 10 分）1.水电厂的技术经济特点有（）快速和（）低。
2.直流潮流方程主要的特点是（）电路和（）运算。
3.计算电力不足概率建立的两个模型是（）和（）模型。
4.最小费用法的资金支出流包括（）和（）。
5.预测技术方法主要划分为（）和（）两大类。
参考答案三、判断题（每题 2 分, 共 10 分 , 正确的划√ , 错的划×）（每空 1 分，共 10 分）1.电源规划内容只是确定系统未来的装机容量大小。
2.AW 与 NPV法的主要区别是对资金的等值计算角度不同。
3.预测峰值负荷用于决定系统未来设备容量的设置。
4.配电网的容载比较小时将导致电网供电可靠性下降。
5.系统中各最小割集在逻辑图上的关系为并联关系。
电力规划试题
一、填空题(每空1分，共30分)
1．2009年1月6日， 1000千伏特高压交流试验示范工程正式投产运营，标志着我国电网技术处于世界领先水平。
2．电力系统总负荷是指：。
3．电力负荷预测可以分为和。
调度电力负荷预测又可分为、、和四种，规划电力负荷预测又可分为、和。
4．电网规划是对输电系统的做出的发展规划，又称输电系统规划。
5．确定性负荷预测方法是把。
6．电力系统规划包括：、、、其他规划等。
7．目前，电力系统规划中采用的经济评价方法分三类：、和。
8．可靠性的定义是指。
9．电力系统可靠性分析计算方法主要有两大类，即与。
10．衡量电力系统可靠性水平的指标较多，但在评价发电系统规划方案的可靠性水平时，最常用的指标有、、和。
11．目前的电网规划方法处于和并用的状态。
12．工作容量是指容量。
备用容量是指装机容量，包括负荷备用、事故备用和检修备用容量三部分。
二、简述题(每题8分，共48分)
1．什么是综合用电负荷、供电负荷、发电负荷？负荷预测的意义是什么？
2．电源规划的任务是什么？
3．电力系统可靠性评价的主要指标有哪些？
4．简单画出变电站主接线可靠性评价流程图？
5．电网规划的内容有哪些？
6．配网规划中，选择何种网络接线模式要考虑如因素有哪些？
三、论述题(共22分)
1．简述电网的线性规划方法和实现过程。
电网规划题库
电网规划题库电网规划题库一、判断题1.输电电压越高，输送容量越大。
输送容量与电压的平方成正比，与系统的阻抗成反比。
答案：对2.电网“四统一”原则：统一规划、统一建设、统一标准、统一调度。
答案：错3.架空电力线路主要由导线、及基础、接地装置等构成。
答案：对4.超高压电网是指交流1000千伏、直流±800千伏电压等级的电网。
答案：错5.电网建设项目核准需要办理规划、环评、国土等相关支持性文件。
答案：对6.由国家投资的电网项目也需要按照项目核准制进行项目核准。
答案：错7. 特高压输电可以提高电网输电极限。
答案：对8. 回归分析法是电网项目负荷预测常用方法。
答案：错9. 新疆750千伏电网工程项目由自治区发改委核准。
答案：错10.电源接入系统审查意见是电源项目核准的必备文件。
答案：对二、单选题1.电力弹性系数是（）A负荷增长速度与同期国民经济增长速度之间的比例B电量增长速度与同期国民经济增长速度之间的比例C负荷增长速度与同期电量增长速度之间的比例D负荷增长速度与同期工业经济增长速度之间的比例答案：B2.特高压试验示范工程是（）A 青海官厅—兰州东示范工程B 晋东南～南阳～荆门示范工程答案：B3.220千伏电网项目设计必须具备（）设计资质A甲级B乙级C丙级答案：B4. 220千伏高压设备不停电的安全距离是（）A 3米B 1.5米C 1.0D 0.7米答案：A三、多选题1.电力系统稳定的分类从广义上来说有（）A.功角稳定B.电压稳定C.频率稳定D.短期稳定答案：ABC2.发展特高压的必要性（）A是满足未来我国电力需求持续增长的基本保证；B是优化我国能源资源配置方式的必要途径；C是促进电网与电源协调发展的有效手段；D是提高电力和社会综合效益的必然选择；E是带动电工制造业技术升级的重要机遇。
答案：ABCDE3. 特高压输电的优点（）A提高输送容量B提高稳定极限C降低线路损耗D减少工程投资答案：ABCD4.电网项目核准的必备文件（）A规划局意见B国土资源局意见C环保局意见D项目所在地政府意见答案：ABC5.电网规划按照规划时间长短可以分为（）A近期规划B中期规划C中长期规划D长期规划答案：ABD6. 发电厂和变电所的一次设备有（）A变压器B断路器C隔离开关D电力载波机答案：ABC7.常用于电网项目可研报告的负荷预测方法是（）A项目预测法B平均增长率法C弹性系数法D回归分析法答案：AB四、简答题1、按照《国家电网公司电网规划设计内容深度规定》，电网规划有哪些主要章节构成？参考要点：由规划设计依据和主要原则、电网现况、电力需求预测、电源规划、电力电量平衡、电网规划方案和电网结构论证、电气计算、输变电建设项目及投资估算、结论和建议共9章构成。
电力系统规划复习思考题(附答案)
《电力系统规划》复习思考题一、选择题选择题答案备用容量与供电负荷之比大致相同的等备用系数法用于（）。
D A．输电网规划B．配电网规划C．电力平衡分析D．发电系统规划下列哪一种负荷预测方法本质上属于加权平均的方法（）。
B A．回归分析法B．指数平滑法C．灰色预测法D．最小二乘法代表水文年中的平水年用于电力系统平衡分析中（）。
A A．电量平衡B．电力平衡C．功率平衡D．电能平衡B 当比较的投资方案寿命不同时，下列哪种方法可以直接使用评价（）。
A．内部收益率法B．等年值法C．净现值法D．总费用最小法A 由交流方程形成直流潮流方程的主要假设条件之一是令线路（）。
A．电阻为零B．电压为零C．电抗为零D．电容为零等效持续负荷曲线主要用于计算（）。
A A．机组发电量B．负荷增长值C．机组停运容量D．系统备用容量电力弹性系数的取值范围一般为（）。
D A．-1<K<0 B．-1<K<1C．0<K<1 D．1<K<2在下列指标中，哪一个不属于评估电网技术性能的指标（）。
B A．电压质量B．导线截面C．线路损耗D．供电可靠性电力系统负荷备用容量一般取系统最大负荷的（）。
A A．3%-5% B．5%-10%C．10%-15% D．15%-20%电力系统规划中的规划水平年周期一般设为（）。
B A．3年B．5年C．10年D．15年相比于凝汽式火电厂，水电厂运行的主要技术经济特点是（）。
A A．开停机较快B．运行小时高C．发电成本高D．运行效率高按农村电网规划设计要求，10KV线路的供电半径不应大于（）。
B A．10Km B．15KmC．20Km D．25Km电网规划的标量函数PI主要用于反映系统的（）。
B A．电能损耗大小B．负荷过载状况C．电压质量变化D．无功潮流分布电网规划关于线路输送容量限制是对（）。
A A．原有线路B．新建线路C．全部线路D．虚拟线路电网规划设计中的N—1检验原则的1是指（）。
(完整word版)电力系统规划期末复习总结题(程浩中编)-推荐文档
第一章1.电力系统规划的定义, 并说明其规划的内容？定义: 是电力工程前期工作的重要组成部分；是关于单相本体工程设计的总体规划；是具体建设项目且实施的方针和原则；是一项具有战略意义的工作。
内容: 首先, 要进行长期电力规划, 经审议后再此基础上从系统整体出发, 进一步研究并提出电力系统具体的发展方案及电源和电网建设的主要技术原则。
电力系统负荷预测、电源规划、电网规划。
2、说明电力系统规划设计的基本要求？发、变、输、配比例适当；电压支撑点多；可靠性；；灵活性；经济性。
3、我国电力系统的电压等级如何分的?220—500KV 级为输电电压；110、35KV高级配电电压；10KV中压配电电压；320V低压配电电压；在做规划时, 可将220500KV列入输电网规划；380V--110KV列入配电规划。
4.对电网的基本要求是什么? 发、变、输、配比例适当,容量充裕；电压支撑点多；保证用户供电的可靠性；；系统运行的灵活性；系统运行的经济性。
1负荷预测有哪些作用？它用于哪些方面？请举一例说明。
预测未来电力负荷的时间分布和空间分布, 为电力系统规划和运行提供可靠的决策依据。
准确的负荷预测, 是衡量一个电力企业的管理是否走向现代化的显著标志之一。
2.电力负荷预测如何分类，以表格形式列出其适用范围、时效等相关比较。
按时间分类：长期负荷预测（10—30年）：用于战略规划, 包括对发电能源资源的长远需求的估计, 确定电力工业的战略目标中期负荷预测（5—10年）：与电力工程项目的建设周期相适应, 对电网的规划、增容和改建工作至关重要短期负荷预测（1—5年）：对电力系统规划, 特别是配电网的规划服务按行业分类 :城市民用负荷预测商业负荷预测工业负荷预测农村负荷预测其他负荷预测按特性分类: 最高负荷、最低负荷平均负荷全网负荷负荷峰谷差母线负荷3.负荷曲线有哪些类型, 分别有什么作用。
说明最大负荷利用时间的物理意义。
日负荷曲线: 一天内每小时(整点时刻)负荷的变化情况、周负荷曲线:一周内每天最大负荷的变化情况。
电力系统分析练习题库(含参考答案)
一、单项选择题1. 电力系统分析中，下列哪项不属于电力系统的基本要求？A. 保证供电可靠性B. 保证电能质量C. 提高系统运行的经济性D. 增加系统运行设备的数量答案：D2. 下列哪种情况下，负荷属于一级负荷？A. 停电可能导致人员伤亡B. 停电可能导致主要生产设备损坏C. 停电可能导致企业经济损失D. 以上都是答案：D3. 电力系统分析中，下列哪项指标表示电能质量？A. 电压偏移B. 频率偏移C. 电压畸变率D. 以上都是答案：D4. 下列哪种情况下，应采用过补偿方式？A. 中性点经消弧线圈接地B. 中性点直接接地C. 中性点经电容器接地D. 中性点不接地答案：A5. 电力系统分析中，下列哪项不属于电力系统的基本构成形式？A. 动力系统B. 电力系统C. 电力网D. 通信系统答案：D6. 下列哪种情况下，应采用欠补偿方式？A. 中性点经消弧线圈接地B. 中性点直接接地C. 中性点经电容器接地D. 中性点不接地答案：B7. 电力系统分析中，下列哪项不属于电力系统分析的计算方法？A. 等值电路法B. 数值计算法C. 模糊数学法D. 逻辑推理法答案：D8. 下列哪种情况下，应采用全补偿方式？A. 中性点经消弧线圈接地B. 中性点直接接地C. 中性点经电容器接地D. 中性点不接地答案：C9. 电力系统分析中，下列哪项不属于电力线路等值电路的组成部分？A. 电阻B. 电感C. 电容D. 变压器答案：D10. 下列哪种情况下，应采用分裂导线？A. 220kV及以上的超高压架空线路B. 110kV及以下的架空线路C. 地下电缆线路D. 以上都不是答案：A二、多项选择题1. 电力系统分析中，电力系统的基本要求包括哪些？A. 保证供电可靠性B. 保证电能质量C. 提高系统运行的经济性D. 减少对环境的不良影响答案：ABCD2. 电力系统分析中，一级负荷的特点有哪些？A. 停电可能导致人员伤亡B. 停电可能导致主要生产设备损坏C. 停电可能导致企业经济损失D. 停电可能导致社会秩序混乱答案：ABCD3. 电力系统分析中，衡量电能质量的技术指标包括哪些？A. 电压偏移B. 频率偏移C. 电压畸变率D. 网损率答案：ABC4. 电力系统分析中，采用分裂导线的主要目的是什么？A. 减小线路电抗B. 减小线路电阻C. 减小线路电容D. 提高输电线路的输送容量答案：AD5. 电力系统分析中，电力系统的基本构成形式包括哪些？A. 动力系统B. 电力系统C. 电力网D. 输电线路答案：ABC三、判断题1. 电力系统分析中，电力系统的基本要求包括保证供电可靠性、保证电能质量、提高系统运行的经济性。
电力系统分析题库(附答案)
电力系统分析题库（附答案）一、单选题（共56题，每题1分，共56分）1.某线路首端电压10.5kV，末端电压10.2kV，首端电压偏移百分数为(____)。
A、0.0294B、0.0286C、0.03D、0.05正确答案：D2.采用分裂导线可以实现(____)。
A、增大电阻B、增大电抗C、减小电抗D、减小电纳正确答案：C3.输电线路等效电路中消耗无功功率的是电抗和(____)。
A、电流B、电阻C、电导D、电纳正确答案：D4.500kV系统中性点运行方式经常采用(____)。
A、直接接地B、不接地C、经电抗接地D、经电阻接地正确答案：A5.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为(____)。
A、发电网B、输电网C、配电网D、以上都对正确答案：B6.事故备用一般约为最大负荷的(____)，但不得小于系统中最大机组容量。
A、5%-7%;B、2%-5%;C、5%-10%D、4%-5%;正确答案：C7.下面能够提高三相短路情况下电力系统并列运行暂态稳定性的一组措施是(____)。
A、快速切除故障、变压器中性点经小电阻接地、发电机装设强励装置B、快速切除故障、快速关闭汽轮发电机气门、线路装设重合闸C、快速切除故障、快速关闭汽轮发电机气门、变压器中性点经小电阻接地D、快速切除故障、线路装设重合闸、变压器中性点经小电阻接地正确答案：B8.(____)电网采用中性点直接接地方式A、35kV及以下B、35kV及以上C、110kV及以下D、110kV及以上正确答案：D9.一般线路的平均额定电压比线路的额定电压高(____)。
A、0.075B、0.05C、0D、0.1正确答案：B10.关于短路故障时正序电压、负序电压和零序电压的分布，下述说法中正确的是(____)。
A、故障处正序电压、负序电压和零序电压均最高B、发电机机端正序电压、负序电压、零序电压均为最高C、发电机机端正序电压最高、短路点负序电压和零序电压最高D、发电机中性点负序电压和零序电压最高.正序电压最低正确答案：C11.中性点不直接接地系统发生单相接地时，可继续运行最多不超过(____)。
电力系统考试题库及答案
电力系统考试题库及答案一、单项选择题（每题2分，共20分）1. 电力系统的基本组成包括哪些部分？A. 发电、输电、变电、配电B. 发电、输电、配电、用电C. 发电、变电、配电、用电D. 发电、输电、变电、用电答案：A2. 电力系统中，电压等级是如何划分的？A. 低压、中压、高压、超高压B. 低压、高压、超高压、特高压C. 低压、中压、高压、特高压D. 低压、高压、超高压、特高压答案：C3. 电力系统中，哪些设备属于一次设备？A. 变压器、断路器、隔离开关B. 继电保护装置、自动装置C. 测量仪表、控制设备D. 以上都是答案：A4. 电力系统中，哪些设备属于二次设备？A. 变压器、断路器、隔离开关B. 继电保护装置、自动装置C. 测量仪表、控制设备D. 以上都是答案：B5. 电力系统发生短路时，会产生哪些现象？A. 电压降低B. 电流急剧增大C. 系统频率下降D. 以上都是答案：D6. 电力系统中，哪些因素会影响输电线路的输送能力？A. 线路长度B. 线路导线的截面积C. 线路的电压等级D. 以上都是答案：D7. 电力系统中，无功功率的单位是什么？A. 瓦特（W）B. 伏安（VA）C. 伏安培（VAR）D. 焦耳（J）答案：C8. 电力系统中，有功功率和无功功率的关系是什么？A. 有功功率和无功功率是相互独立的B. 有功功率和无功功率是相互依赖的C. 有功功率和无功功率是相互转换的D. 有功功率和无功功率是相互抵消的答案：B9. 电力系统中，功率因数的提高意味着什么？A. 电能损耗增加B. 电能损耗减少C. 电能损耗不变D. 电能损耗无法确定答案：B10. 电力系统中，谐波产生的主要原因是什么？A. 非线性负载B. 线性负载C. 电源电压波动D. 电源频率波动答案：A二、多项选择题（每题3分，共15分）1. 电力系统中，哪些因素会影响电能质量？A. 电压波动B. 频率偏差C. 谐波污染D. 以上都是答案：D2. 电力系统中，哪些设备可以提高系统的稳定性？A. 同步发电机B. 异步发电机C. 动态无功补偿装置D. 以上都是答案：C3. 电力系统中，哪些措施可以减少输电线路的电能损耗？A. 增加线路导线的截面积B. 提高线路的电压等级C. 减少线路长度D. 以上都是答案：D4. 电力系统中，哪些因素会影响电力系统的经济性？A. 发电成本B. 输电成本C. 配电成本D. 以上都是答案：D5. 电力系统中，哪些因素会影响电力系统的可靠性？A. 设备的可靠性B. 系统的运行方式C. 系统的备用容量D. 以上都是答案：D三、判断题（每题1分，共10分）1. 电力系统中，电压等级越高，输送的电能损耗越小。
电力系统规划期末考试题目及答案电子教案
1、城市中低压电网规划的基本思路与原则是什么？2、名词解释（1）日最小负荷率：当日最小负荷除以当日最大负荷。
区别于日负载率（当日平均负荷除以当日最大负荷）。
日平均负荷等于当日累积电量除以24小时（2）电力弹性系数：电力弹性系数（Electricity elasticity coefficient），分为电力生产弹性系数(elasticity coefficient of electricity production)和电力消费弹性系数elasticity coefficient of electricity consumption）。
电力消费弹性系数是指一段时间内电力消费增长速度与国民生产总值增长速度的比值，用以评价电力与经济发展之间的总体关系。
可用于从宏观角度调控电力与国民经济发展之间的关系。
电力生产弹性系数是指电力生产量年平均增长速度与国民经济年平均增长速度之比。
（3）城镇化率：城镇化率（urbanization rate），是城镇化的度量指标，一般采用人口统计学指标，即城镇人口占总人口（包括农业与非农业）的比重。
（4）电气化水平指标：（5）最大负荷利用小时数:◆年最大负荷：全年中负荷最大的工作班内消耗电能最大的半小时的平均功率，因此年最大负荷也称为半小时最大负荷◆年最大负荷利用小时：是一个假想的时间，在此时间内，电力负荷按年最大负荷持续运行所消耗的电能，恰好等于该电力负荷全年消耗的电能。
◆平均负荷：电力负荷在一定时间内平均消耗的功率，也就是电力负荷在时间内消耗的电能除以时间的值◆负荷系数：是用电负荷的平均负荷与最大负荷的比值◆负荷利用小时：就是根据预测电量的结果及负荷利用小时数，推算出负荷预测值。
◆计算公式是：年最大负荷利用小时=年需用电量/年最大负荷。
（6）线损率：电力网络中损耗的电能（线路损失负荷）与向电力网络供应电能（供电负荷）的百分数；线损率用来考核电力系统运行的经济性。
（7）线路的充电功率：线路太长时，会有对地电容。
电力系统规划试题
电力系统规划试题(2)(总6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、名词解释1、净现值：是用折现率将项目计算期内各年的净效益折算到工程建设初期的现值之和。
2、净现值率：是反映该工程项目的单位投资取得效益的相对指标，使净效益现值与投资指之比。
3、将来值F：把资金换算为将来某时刻的等效金额，此金额称为将来值。
资金的将来值有时也叫终值。
4、等年值A：把资金换算为按期等额支付的金额，通常每期为一年，故此金额称作等年值。
5、电力系统安全性：是指电力系统经受住突然扰动并且不间断地向用户供电的能力，也成为动态可靠性。
6、电力系统充裕性：是指电力系统在同时考虑到设备计划检修停运及非停运的的情况下，能够保证连续供给用户总的电能需求量的能力，这是不应该出现主要设备违反容量定额与电压越限的情况，因此又称为静态可靠性。
7、电力系统可靠性：电力系统按可接受的质量标准和所需的数量不间断地向用户提供电能的能力的度量。
8、电力系统的可靠性评价：通过一套定量指标来度量电力供应企业向用户提供连续不断的质量合格的电力的能力，包括对系统充裕性和安全性两方面的衡量。
二、填空题1、电力工程投资方案的基础数据主要包括有____ 投资、年运行费、残值、使用年限等2、电力系统备用容量包括 __负荷备用______事故备用,____和检修备用 _____ 。
3、电力系统规划按其环节划分包括有_ 电源规划、输电网规划、配电网规划______。
4、电源规划的优化模型类型主要包括有_按机组类型和电厂类型优化__________。
5、发电规划的等备用系数法是指 _备用容量____和__供电负荷 _____比例大致相同方法。
6、分析可修复元件的可靠性特性包括_元件故障特性和元件修复特性7、工程经济分析中的投资指标包括_概略指标____和__预算指标_______。
8、构成电力系统的需要容量包括有___ 系统工作容量和备用容量____________________。
电力系统规划(第2版)_在线作业_1
电力系统规划（第2版）_在线作业_1交卷时间2021-07-04 08:48:40一、单选题（每题5分，共10道小题，总分值50分）1.下列哪一种经济评价方法适用于电力工程方案比较？（）（5分）A 等年值法B 净现值法C 最小费用法D 内部收益率法正确答案C您的答案是C回答正确展开2.进行电力系统电力平衡应选用的代表水文年是（）。
（5分）A 丰水年B 平水年C 特枯水年D 设计枯水年正确答案D您的答案是A回答错误展开3.发电容量模型是按机组以下哪种停运情况形成的？（）（5分）A 停运次数B 停运容量C 停运状态D 停运时间正确答案B您的答案是B回答正确展开4.由交流方程形成直流潮流方程的主要假设条件之一是令线路（）。
（5分）A 电阻为零B 电压为零C 电抗为零D 电容为零正确答案A您的答案是A回答正确展开5.在下列负荷预测方法中，哪一种属于相关关系法？（）（5分）A 指数平滑法B 回归分析法C 增长曲线法D 灰色预测法正确答案B您的答案是B回答正确展开6.备用容量与供电负荷之比大致相同的等备用系数法用于（）。
（5分）A 输电网规划B 配电网规划C 电力平衡分析D 发电系统规划正确答案D您的答案是D回答正确展开7.基于方案比较的电网规划方法属于（）。
（5分）A 常规规划法B 逐步倒推法C 输电费用法D 线性规划法正确答案A您的答案是A回答正确展开8.预测技术中的增长曲线法适用于下列哪种数据变化情况？（）（5分）A 起伏性变化B 周期性变化C 趋势性变化D 波动性变化正确答案B您的答案是B回答正确展开9.技术指标容载比应用于下列哪一种规划设计环节？（）（5分）A 负荷预测B 电源规划C 输电网规划D 配电网规划正确答案D您的答案是C回答错误展开10.下列（）负荷预测方法本质上属于平均的方法。
（5分）A 指数平滑法B 回归分析法C 灰色预测法D 最小二乘法正确答案A您的答案是A回答正确展开二、判断（每题5分，共10道小题，总分值50分）1.直流潮流方程的主要特点在于它是一个非线性方程。
电力系统规划试题
电力系统规划一．名词解释负荷密度：是表征负荷分布密集程度的量化参数，它是每平方公里的平均用电功率数值，以MW/km 2计量。
负荷密度法是负荷预测的常用方法。
从地区土地面积（或建筑面积）的平均耗电量进行的预测方法[占地面积]。
P25负荷指标：[建筑面积]。
容积率：是指用地范围内的总建筑面积与用地面积的比率。
负荷同时率：在一段规定的时间内，一个电力系统综合最高负荷与所属各个子地区(或各用户、各变电站)各自最高负荷之和的比值。
一般是小于1的数值。
其倒数称为“负荷分散系数”。
各用户或地区最大负荷一般在同一时率出现，他们之间有差效或错峰效应。
负荷特性指标：1）最小负荷率：最小功率/最大功率2）日平均负荷率：以日平均负荷与最大负荷之比值表示日负荷特性的一个指标。
容载比：某一电压等级的变电总容量与同一电压等级的总负荷之比（kVA ／kW ），它表明该地区、该站或该变压器的安装容量与最高实际运行容量的关系，反映容量备用情况。
N-1原则：判断电力系统安全性的一种准则，又称单一故障安全准则。
电力系统中N 个元件中任一独立元件发生故障，而被切除后，应不造成因其他线路过负荷跳闸而导致用户停电，不破坏系统的稳定性，不出现电压崩溃等事故。
当这一准则不能满足时，则要考虑，增加发电机或输电线路等措施。
N －1原则通常是指在正常运行方式下的电力系统中任一元件（如线路、发电机、变压器等）无故障或因故障断开，电力系统应能保持稳定运行和正常供电，其他元件不过负荷，电压和频率均在允许范围内。
变压器负载率：变压器实际负载电流I 2与额定负载电流I 2N 之比值叫做变压器的负载率。
它表示实际负载所占额定负载的比值。
负载系数为1时，表示变压器满载；小于1时为欠载；大于1时则为过载。
负荷率：平均功率/最大功率导体载流量：电缆载流量是指一条电缆线路在输送电能时所通过的电流量，在热稳定条件下，当电缆导体达到长期允许工作温度时的电缆载流量称为电缆长期允许载流量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统规划设计题
库1-2-10
问题：
[单选]电力系统暂态稳定是指（）。
A.电力系统受到事故扰动后，保持稳定运行的能力
B.电力系统受到大扰动后，各同步电动机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力
C.电力系统受到小的或者大的干扰后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力
D.电力系统受到小扰动后，不发生非周期性失步
依据《电力系统安全稳定导》（DLT755-2001）附录A的A2.2条：电力系统暂态稳定是指电力系统受到大扰动后，各同步电机保持同步运行并过渡到新的或恢复到原来稳定运行方式的能力。
通常指保持第一或第二振荡周期不失步的功角稳定。
静态稳定是指电力系统受到小干扰后，不发生非周期性失步，自动恢复到初始运行状态的能力。
动态稳定是指电力系统受到小的或大的干扰后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。
持续时间为十秒到几分钟。
问题：
[多选]下列哪些措施可提高电力系统的暂态稳定水平（）？
A.采用紧凑型输电线路
B.快速切除故障和应用自动重合闸装置
C.发电机快速强行励磁
D.装设电力系统稳定器（PSS）
依据《电力系统设计手册》第367页。
提高电力系统暂态稳定的措施有：1）快速切除故障和自动重合闸的应用；2）发电机快速强行励磁；3）电力系统稳定器（PSS）；4）发电机电气制动；5）切发电机和切负荷；6）输电线路的强行补偿；7）快速关气门。
问题：
[单选,案例分析题]某地区拟建一座500kV变电站，站地位于Ⅲ级污秽区，海拔高度不超过1000m，年最高温度为40℃，年最低温度为-25℃。
变电站的500kV侧，220kV侧各自与系统相连。
3kV侧接无功补偿装置。
该站远景规模为：主变压器4×750MVA，500kV出线6回，220kV出线14回，500kV电抗器两组，35kV电容器组8×60Mvar，35kV电抗器8×60Mvar。
本期建设规模为：主变压器
2×750MVA，500kV出线2回，220kV出线6回，每组主变压器各接35kV电容器组2×60Mvar，35kV电抗器2×60Mvar。
主变选用3×250MVA单相自耦无励磁电压变压器。
电压比：，容量比：250MVA／250MVA／66.7MVA接线组别：YNa0dll。
如该变电站本期35kV母线的规矩容量1800MVA，每1435kV电容器串联电抗器的电抗率为4.5%，为了在投切电容器组时不发生3次谐波谐振则下列哪组容量不应选用（）？（列式计算）
A.A.119Mvar
B.65.9Mvar
C.31.5Mvar
D.7.89Mvar
/ 男士护肤品
问题：
[单选,案例分析题]某地区拟建一座500kV变电站，站地位于Ⅲ级污秽区，海拔高度不超过1000m，年最高温度为40℃，年最低温度为-25℃。
变电站的500kV侧，220kV侧各自与系统相连。
3kV侧接无功补偿装置。
该站远景规模为：主变压器4×750MVA，500kV出线6回，220kV出线14回，500kV电抗器两组，35kV电容器组8×60Mvar，35kV电抗器8×60Mvar。
本期建设规模为：主变压器
2×750MVA，500kV出线2回，220kV出线6回，每组主变压器各接35kV电容器组2×60Mvar，35kV电抗器2×60Mvar。
主变选用3×250MVA单相自耦无励磁电压变压器。
电压比：，容量比：250MVA／250MVA／66.7MVA接线组别：YNa0dll。
本期的2回500kV出线为架空平行双线路，每回长约为120km，均采用4×LGJ400导线（充电功率
1.1Mvarkm），在初步设计中为补偿充电功率曾考虑在本站配置500kV电抗器作调相调压，运行方式允许两回路公用一组高压并联电抗器。
请计算本站所配置的500kV并联电抗器最低容量宜为下列哪一种（）？
A.A.59.4MVA
B.105.6MVA
C.118.8MVA
D.132MVA
问题：
[单选,案例分析题]某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。
500kV线路均采用4×LGJ400导线，本期4回线路总长度为303km，为限制工频过电压，其中一回线路上装有120Mvar并联电抗器；远景8回线路总长度预计为500km，线路充电功率按1.18Mvarkm计算。
请问远景及本期工程该变电所35kV侧配置的无功补偿低压电抗器容量为下列哪组数值（）？
A.A.590Mvar、240Mvar
B.295Mvar、179Mvar
C.175Mvar、59Mvar
D.116Mvar、23Mvar
问题：
[单选,案例分析题]某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。
该变电所220kV为户外配电装置，采用软母线（JLHA2）型钢芯铝合金绞线，若远景220kV母线最大穿越功率为1200MVA，在环境温度为35℃，海拔高度低于1000m条件下，根据计算选择一下哪种导线经济合理（）？
A.A.2×900mm2
B.4×500mm2
C.4×400mm2
D.4×630mm2
问题：
[单选,案例分析题]某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。
该变电所现有750MVA主变阻抗电压百分比为Uk（1-2）%=14%，本期扩建的2×1000MVA主变电抗电压百分比采用，若三台主变并列运行，它们的负载分布为下列哪种情况（）？请计算并说明。
A.A.三台主变负荷均分布
B.1000MVA主变容量不能充分发挥作用，仅相当于642MVA
C.三台主变安容量大小分布负荷
D.1000MVA主变容量不能充分发挥作用，仅相当于875MVA
问题：
[单选,案例分析题]某区域电网中现运行一座500kV变电所，根据负荷发展情况需要扩建，该变电所现状、本期及远景建设规模见表15-1。
请计算本期扩建的两台1000MVA主变满载时，最大无功损耗为下列哪项数（）？（不考虑变压器空载电流）
A.A.105Mvar
B.160Mvar
C.265Mvar
D.320Mvar。
