[必刷题]2024高三物理下册电磁场专项专题训练（含答案）试题部分一、选择题：A. 匀速直线运动B. 匀速圆周运动C. 匀加速直线运动D. 匀加速圆周运动2. 下列关于电磁感应现象的描述，错误的是：A. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流B. 感应电流的方向与磁场方向有关C. 感应电流的大小与导体运动速度成正比D. 感应电流的大小与导体长度成正比A. 电势能减小B. 电势能增加C. 电势增加D. 电势减小A. 电容器充电时，电场能转化为磁场能B. 电容器放电时，电场能转化为磁场能C. 电感器中的电流增大时，磁场能转化为电场能D. 电感器中的电流减小时，磁场能转化为电场能A. 电磁波在真空中传播速度为3×10^8 m/sB. 电磁波的传播方向与电场方向垂直C. 电磁波的传播方向与磁场方向垂直D. 电磁波的波长与频率成正比A. 匀速直线运动B. 匀速圆周运动C. 匀加速直线运动D. 匀加速圆周运动A. 洛伦兹力的方向垂直于带电粒子的速度方向B. 洛伦兹力的大小与带电粒子的速度成正比C. 洛伦兹力的大小与磁感应强度成正比D. 洛伦兹力的方向与磁场方向垂直8. 一个闭合线圈在磁场中转动，下列关于感应电动势的说法，正确的是：A. 感应电动势的大小与线圈面积成正比B. 感应电动势的大小与磁场强度成正比C. 感应电动势的大小与线圈转速成正比D. 感应电动势的方向与磁场方向平行A. 变化的电场会产生磁场B. 变化的磁场会产生电场C. 静止的电荷会产生磁场D. 静止的磁场会产生电场A. 电场强度与磁场强度成正比B. 电场强度与磁场强度成反比C. 电场强度与电磁波频率成正比D. 电场强度与电磁波波长成正比二、判断题：1. 带电粒子在电场中一定受到电场力的作用。
（）2. 电磁波在传播过程中，电场方向、磁场方向和传播方向三者相互垂直。
（）3. 在LC振荡电路中，电容器充电完毕时，电场能最大，磁场能为零。
2024届新高考物理高频考点 专题十一 磁场 综合训练
2024届新高考物理高频考点专题十一磁场综合训练1.一闭合矩形线圈abcd 绕垂直于磁感线的固定轴OO 匀速转动，线圈平面位于如图甲所示的匀强磁场中。
通过线圈的磁通量Φ随时间t 的变化规律如图乙所示，下列说法正确的是（）A 1t 、3t 时刻通过线圈的磁通量变化率最大B.1t 、3t 时刻线圈中感应电流方向改变C.2t 、4t 时刻线圈中磁通量最大D.2t 、4t 时刻线圈中感应电动势最小2.如图所示，虚线左侧的匀强磁场垂直纸面向外，右侧的匀强磁场垂直纸面向里。
一金属小球从固定的光滑绝缘圆弧轨道上的点a 无初速度释放后向右侧运动到最高点b 的过程中，下列说法正确的是（）A.a 、b 两点等高B.小球在最低点处于平衡状态C.小球在穿过虚线时内部会产生涡流D.小球在穿过虚线时受到竖直向上的磁场力3.如图所示，AC 是一个用长为L 的导线弯成的、以O 为圆心的四分之一圆弧，将其放置在与平面AOC 垂直的磁感应强度为B 的匀强磁场中，当在该导线中通以由C 到A 、大小为I 的恒定电流时，该导线受到的安培力大小和方向是（）A.BIL，平行于OC向左B.22，平行于OC向右πC.22，垂直AC的连线指向左下方πD.，垂直AC的连线指向左下方4.关于安培力和洛伦兹力，下列说法正确的是（）A.安培力是洛伦兹力的宏观表现，故这两种力都能做正功、负功，也可以不做功B.只要在匀强磁场中，一定可以用F BIL和F qvB来分别计算安培力和洛伦兹力的大小C.安培力和洛伦兹力的方向都用左手定则判定，则此二力的方向一定与磁感应强度的方向垂直D.带电粒子在匀强磁场中的运动轨迹一定是圆5.如题图所示，纸面内有一半径为R的单匝环形闭合线圈，线圈中通有恒定电流I，整个环形线圈处于垂直纸面的匀强磁场中（图中未画出），磁感应强度大小为B。
则该环形线圈所受磁场作用力大小为（）A.2πBIRB.πBIRC.2BIRD.06.运动电荷在匀强磁场中受到洛伦兹力，下列关于洛伦兹力方向的说法正确的是（）A.既与磁场方向垂直，也与电荷运动方向垂直B.与磁场方向垂直，不与电荷运动方向垂直C.总是与电荷的运动方向垂直，与磁场方向不一定垂直D.总是与磁场方向垂直，与电荷运动方向不一定垂直7.如图所示，a 为带正电的小物块，b 是一不带电的绝缘物块（设a b 、间无电荷转移），a b 、叠放于粗糙的水平地面上，地面上方有垂直纸面向里的匀强磁场。

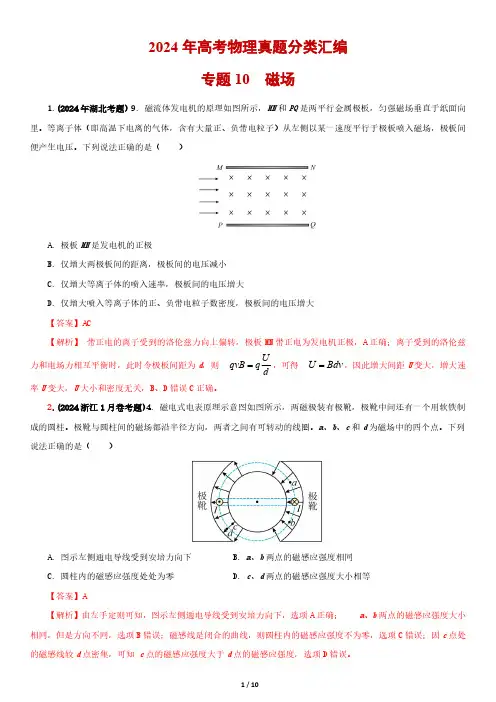

2024年高考物理真题分类汇编专题10 磁场
2024年高考物理真题分类汇编专题10磁场仅增大两极板间的距离，极板间的电压减小仅增大等离子体的喷入速率，极板间的电压增大仅增大喷入等离子体的正、负带电粒子数密度，极板间的电压增大图示左侧通电导线受到安培力向下 B.a、b两点的磁感应强度相同D.c、d两点的磁感应强度大小相等【解析】由左手定则可知，图示左侧通电导线受到安培力向下，选项A正确；错误；磁感线是闭合的曲线，则圆柱内的磁感应强度不为零，选项粒子射出圆形区域时的速度方向不一定沿该区域的半径方向方向射入圆形区域的最小时间间隔为7π3错误；粒子从A点射入到从C 根据几何关系可知边时速度方向与ad边夹角为45°，则粒子必垂直边时速度方向与ad边夹角为60°，则粒子必垂直射出，则粒子穿过ad边的速度方向与射出，则粒子穿过ad边时速度方向与【解析】根据几何关系可知，若粒子穿过ad边时速度方向与正确；粒子穿过ad边时速度方向与正确。
空间中存在竖直向下的匀强电场和垂直于纸面向里的匀强磁场，电场强度大小的带电油滴a，在纸面内做半径为时，瞬间分成两个小油滴Ⅰ、Ⅱ，二者带电量、质量均相同。
Ⅰ在的圆周运动，轨迹如图所示。
Ⅱ的轨迹未画出。
己知重力加速度大小为带负电，所带电量的大小为mg EgBR2r L π；（3）222022r v mEeL π（1）电子在匀强磁场中运动时，将其分解为沿x 轴的匀速直线运动和在轴的分速度大小为y v ，由电子在x 轴方向做匀速直线运动得最大，此时R r =，又02L m e v B π=，R =最大时，电子在电场中运动时沿y 轴正方向有最大位移m y ，根据匀变速直线运动规律有0m Bt ；（2）0038t U D B π=；0024U v Bt ππ=；（3）（1）根据带电粒子在右侧磁场中的运动轨迹结合左手定则可知，粒子带正电；粒子在磁场中运动的周02t =2mT qBπ=m q Bt π=（2）若金属板的板间距离为D ，则板长3D π粒子在板间运动时3Dπ=出电场时竖直速度为零，则竖直方向20012(0.5)2U qy t Dm=⨯2v qvB mr =22mv y r qB==0024U Bt ππ0038t U D Bπ=（3）带电粒子在电场和磁场中的运动轨迹如图，由（2）的计算可知金属板的板间距离0 qL；（2）32d Lπ=；（3）3qF xvω=⋅∆（1）对乙粒子，如图所示2001v qv B mr =1sin 30L r ︒=02mv B qL=。
高三物理磁场专题题目与答案
1．下列说法中正确的是( )A.磁感线可以表示磁场的方向和强弱B.磁感线从磁体的N 极出发，终止于磁体的S 极C.磁铁能产生磁场，电流也能产生磁场D.放入通电螺线管内的小磁针，根据异名磁极相吸的原则，小磁针的N 极一定指向通电螺线管的S 极 2．关于磁感应强度，下列说法中错误的是( )A.由B =ILF可知，B 与F 成正比，与IL 成反比 B.由B=ILF可知，一小段通电导体在某处不受磁场力，说明此处一定无磁场 C.通电导线在磁场中受力越大，说明磁场越强 D.磁感应强度的方向就是该处电流受力方向 3．关于磁场和磁感线的描述，正确的说法是( )A 、磁感线从磁体的N 极出发，终止于S 极B 、磁场的方向就是通电导体在磁场中某点受磁场作用力的方向C 、沿磁感线方向，磁场逐渐减弱D 、在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小4．两根长直通电导线互相平行，电流方向相同.它们的截面处于一个等边三角形ABC 的A 和B 处.如图所示，两通电导线在C 处的磁场的磁感应强度的值都是B ，则C 处磁场的总磁感应强度是( )A.2BB.BC.0D.3B5．如图所示，两个半径相同,粗细相同互相垂直的圆形导线圈，可以绕通过公共的轴线xx′自由转动，分别通以相等的电流，设每个线圈中电流在圆心处产生磁感应强度为B ，当两线圈转动而达到平衡时，圆心O 处的磁感应强度大小是（ ）(A)B (B)2B (C)2B (D)01．关于垂直于磁场方向的通电直导线所受磁场作用力的方向，正确的说法是( )A.跟电流方向垂直，跟磁场方向平行B.跟磁场方向垂直，跟电流方向平行C.既跟磁场方向垂直，又跟电流方向垂直D.既不跟磁场方向垂直，又不跟电流方向垂直2．如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I，为了增大导线所受的磁场力，可采取下列四种办法，其中不正确的是( )A.增大电流IB.增加直导线的长度C.使导线在纸面内顺时针转30°D.使导线在纸面内逆时针转60°3．如图所示,在垂直于纸面的磁场B中,通有电流I的导线长为L,与水平方向夹角为α,则这根通电导线受到的安培力是______.4．在两个倾角均为α光滑斜面上，放有一个相同的金属棒，分别通有电流I1和I2，磁场的磁感强度大小相同，方向如图中所示，两金属棒均处于平衡状态，则两种情况下的电流强度之比I1：I2为5．如图所示,有一通电导线放在蹄形磁铁磁极的正上方,导线可以自由移动,当导线通过电流I时,从上往下看,导线的运动情况是( )A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升6．有两个相同的圆形线圈,通以大小不同但方向相同的电流,如图所示,两个线圈在光滑的绝缘杆上的运动情况是( )A.互相吸引,电流大的加速度较大B.互相排斥,电流大的加速度较大C.互相吸引,加速度相同D.以上说法都不正确7．如图所示，线圈abcd可以自由转动，线圈ABCD固定不动，两线圈平面垂直放置而且圆心重合，当两线圈中通入图示方向的电流时，线圈abcd的运动情况是（）A、静止不动B、以aOc为轴，b向纸外，d向纸内转动C、向纸外平动D、以aOc为轴，d向纸外，b向纸内转动8.如图所示，水平放置的光滑的金属导轨M、N，平行地置于匀强磁场中，间距为d，磁场的磁感应强度大小为B，方向与导轨平面夹为 ，金属棒ab的质量为m，放在导轨上且与导轨垂直。

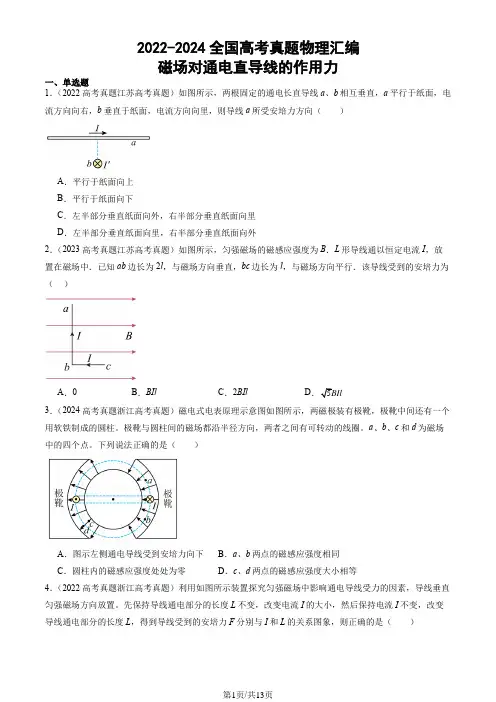

2022-2024全国高考真题物理汇编：磁场对通电直导线的作用力
2022-2024全国高考真题物理汇编磁场对通电直导线的作用力一、单选题1．（2022高考真题江苏高考真题）如图所示，两根固定的通电长直导线a、b相互垂直，a平行于纸面，电流方向向右，b垂直于纸面，电流方向向里，则导线a所受安培力方向（）A．平行于纸面向上B．平行于纸面向下C．左半部分垂直纸面向外，右半部分垂直纸面向里D．左半部分垂直纸面向里，右半部分垂直纸面向外2．（2023高考真题江苏高考真题）如图所示，匀强磁场的磁感应强度为B．L形导线通以恒定电流I，放置在磁场中．已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行．该导线受到的安培力为（）A．0B．BIl C．2BIl D3．（2024高考真题浙江高考真题）磁电式电表原理示意图如图所示，两磁极装有极靴，极靴中间还有一个用软铁制成的圆柱。
极靴与圆柱间的磁场都沿半径方向，两者之间有可转动的线圈。
a、b、c和d为磁场中的四个点。
下列说法正确的是（）A．图示左侧通电导线受到安培力向下B．a、b两点的磁感应强度相同C．圆柱内的磁感应强度处处为零D．c、d两点的磁感应强度大小相等4．（2022高考真题浙江高考真题）利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。
先保持导线通电部分的长度L不变，改变电流I的大小，然后保持电流I不变，改变导线通电部分的长度L，得到导线受到的安培力F分别与I和L的关系图象，则正确的是（）A．B．C．D．5．（2022高考真题湖南高考真题）如图（a），直导线MN被两等长且平行的绝缘轻绳悬挂于水平轴OO′上，其所在区域存在方向垂直指向OO′的磁场，与OO′距离相等位置的磁感应强度大小相等且不随时间变化，其截面图如图（b）所示。
导线通以电流I，静止后，悬线偏离竖直方向的夹角为θ。
下列说法正确的是（）A．当导线静止在图（a）右侧位置时，导线中电流方向由N指向MB．电流I增大，静止后，导线对悬线的拉力不变C．tanθ与电流I成正比D．sinθ与电流I成正比二、多选题6．（2024高考真题福建高考真题）将半径为r的铜导线半圆环AB用两根不可伸长的绝缘线a、b悬挂于天花板上，AB置于垂直纸面向外的大小为B的磁场中，现给导线通以自A到B大小为I的电流，则（）A．通电后两绳拉力变小B．通电后两绳拉力变大πD．安培力为2BIrC．安培力为BIr7．（2022高考真题湖北高考真题）如图所示，两平行导轨在同一水平面内。
高中物理磁场练习题(含解析)
D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律
4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（ ）
高中物理磁场练习题
学校:___________姓名：___________班级：___________
一、单选题
1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（ ）
A．瞬时速度B．交流电的有效值
C．电场强度D．磁通量
2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。不计重力，则（ ）
16．“用霍尔元件测量磁场”的实验中，把载流子为带负电的电子e的霍尔元件接入电路如图，电流为I，方向向左，长方体霍尔元件长宽高分别为 、 、 ，处于竖直向上的恒定匀强磁场中。
（1）前后极板M、N，电势较高的是___________。（选填“M板”或“N板”）
（2）某同学在实验时，改变电流的大小，记录了不同电流下对应的 值，如下表
14．如图所示，面积为10m2的正方形导线框处于磁感应强度为 的匀强磁场中。在线框平面以ad边为轴转过180°的过程中，线圈中________感应电流产生（选填“有”或“无”），整个过程中，磁通量变化量为________Wb。
四、实验题
15．奥斯特研究电和磁的关系的实验中，通电导线附近的小磁针发生偏转的原因是______ 实验时为使小磁针发生明显偏转，通电前导线应放置在其上方，并与小磁针保持______ 选填“垂直”、“平行”、“任意角度” ．元电荷的电量是______C．
高考物理《磁场、磁感线、磁场的叠加》真题练习含答案
高考物理《磁场、磁感线、磁场的叠加》真题练习含答案1．[2024·浙江省湖州市月考]奥斯特通过实验证实了电流的周围存在着磁场．如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是()A．向右，向左B．向左，向左C．向左，向右D．向右，向右答案：A解析：将通电螺线管等效成一条形磁铁，根据右手螺旋定则可知螺线管右侧为N极，左侧为S极，则位于螺线管右侧的小磁针N极指向右，位于螺线管正上方的小磁针N极指向左，A正确．2．安培曾经提出分子环形电流的假说来解释为什么磁体具有磁性，他认为在物质微粒的内部存在着一种环形的分子电流，分子电流会形成磁场，使分子相当于一个小磁体(如图甲所示).以下说法正确的是()A．这一假说能够说明磁可以生电B．这一假说能够说明磁现象产生的电本质C．用该假设解释地球的磁性，引起地磁场的环形电流方向如图乙所示D．用该假设解释地球的磁性，引起地磁场的环形电流方向如图丙所示答案：B解析：这一假说能够说明磁现象产生的电本质，即磁场都是由运动的电荷产生的，故B 正确，A错误；由右手螺旋定则可知，引起地磁场的环形电流方向应是与赤道平面平行的顺时针方向(俯视)，C、D错误．3．[2024·江苏省无锡市、江阴市等四校联考]科考队进入某一磁矿区域后，发现指南针静止时，N 极指向为北偏东60°，如图虚线所示．设该位置地磁场磁感应强度的水平分量为B ，磁矿所产生的磁感应强度水平分量最小值为( )A ．B 2 B ．3B 2C ．BD ． 3 B 答案：B解析：磁矿所产生的磁场水平分量与地磁场水平分量垂直时，磁矿所产生的磁感应强度水平分量最小，为B′min ＝B cos 60°＝32B ，B 正确．4．[2024·河北省邯郸市多校联考]如图所示为某磁场中部分磁感线的分布图，P 、Q 为磁场中的两点，下列说法正确的是( )A ．P 点的磁感应强度小于Q 点的磁感应强度B ．同一电流元在P 点受到的磁场力可能小于在Q 点受到的磁场力C ．同一线圈在P 点的磁通量一定大于在Q 点的磁通量D ．同一线圈在P 点的磁通量一定小于在Q 点的磁通量 答案：B解析：磁感线的疏密程度表示磁感应强度的大小，由图可知，P 点的磁感应强度大于Q 点的磁感应强度，A 错误；电流元在磁场中的受力与放置方式有关，同一电流元在P 点受到的磁场力可能小于在Q 点受到的磁场力，B 正确；磁通量大小不只与磁感应强度大小有关，还与线圈的放置方式有关，故同一线圈在P 、Q 两点的磁通量无法比较，C 、D 错误．5．[2024·陕西省西安市质检]在匀强磁场中，一根长为0.4 m 的通电导线中的电流为20 A ，这条导线与磁场方向垂直时，所受的磁场力为0.015 N ，则磁感应强度的大小为( )A ．7.2×10－4 TB ．3.75×10－3 TC ．1.875×10－3 TD ．1.5×10－3 T答案：C解析：根据安培力公式F ＝ILB ，代入数据求得B ＝F IL ＝0.0150.4×20 T ＝1.875×10－3 T ，C 正确．6．在磁感应强度为B 的匀强磁场中有一顺时针的环形电流，当环形电流所在平面平行于匀强磁场方向时，环心O 处的磁感应强度为B 1，如图甲所示；当环形电流所在平面垂直于匀强磁场方向时，环心O 处的磁感应强度为B 2，如图乙所示．已知B 1＝22B 2，则环形电流在环心O 处产生的磁感应强度大小为( )A ．12B B ．BC ．32 B D ．2B答案：B解析：设环形电流中心轴线的磁感应强度大小为B′，根据安培定则可知其方向为垂直纸面向内，则有B 21 ＝B′2＋B 2，B 2＝B′＋B ，解得环形电流在环心O 处产生的磁感应强度大小为B′＝B ，B 项正确．7．如图所示，直角三角形abc 中，∠abc ＝30°，将一电流为I 、方向垂直纸面向外的长直导线放置在顶点a 处，则顶点c 处的磁感应强度大小为B 0.现再将一电流大小为4I 、方向垂直纸面向里的长直导线放置在顶点b 处．已知长直通电导线产生的磁场在其周围空间某点的磁感应强度大小B ＝k Ir ，其中I 表示电流大小，r 表示该点到导线的距离，k 为常量．则顶点c 处的磁感应强度( )A ．大小为 3B 0，方向沿ac 向上 B ．大小为B 0，方向垂直纸面向里C ．大小为3B 0，方向沿∠abc 平分线向下D ．大小为2B 0，方向垂直bc 向上 答案：A解析：令ac 间距为r ，根据几何知识可知bc 间距为2r ，由安培定则可知，a 点处电流产生的磁场在c 点处的磁感应强度方向垂直ac 向左，大小为B 0＝k Ir .用安培定则判断通电直导线b 在c 点上所产生的磁场方向垂直于bc 斜向右上，大小为B b ＝k 4I 2r ＝2k Ir ＝2B 0.如图所示由几何知识可得θ＝60°，根据矢量的合成法则，则有各通电导线在c 点的合磁感应强度，在水平方向上的分矢量B x ＝2B 0cos 60°－B 0＝0在竖直方向上的分矢量B y ＝2B 0sin 60°＝ 3 B 0所以在c 点处的磁感应强度大小为 3 B 0，方向沿ac 向上．。
专题15 带电粒子在磁场中运动-2024高考物理真题分类汇编(全国版 含解析)
2024高考物理真题分项解析专题15带电粒子在磁场中运动1.（2024高考重庆卷）有人设计了一粒种子收集装置。
如图所示，比荷为qm的带正点的粒子，由固定于M 点的发射枪，以不同的速率射出后，沿射线MN 方向运动，能收集各方向粒子的收集器固定在MN 上方的K 点，O 在MN 上，且KO 垂直于MN 。
若打开磁场开关，空间将充满磁感应强度大小为B ，方向垂直于纸面向里的匀强磁场，速率为v 0的粒子运动到O 点时，打开磁场开关，该粒子全被收集，不计粒子重点，忽略磁场突变的影响。
（1）求OK 间的距离；（2）速率为4v 0的粒子射出瞬间打开磁场开关，该粒子仍被收集，求MO 间的距离；（3）速率为4v 0的粒子射出后，运动一段时间再打开磁场开关，该粒子也能被收集。
以粒子射出的时刻为计时O点。
求打开磁场的那一时刻。
【答案】（1）02mv qB（2）23mv qB（3）3m qB【解析】（1）当粒子到达О点时打开磁场开关，粒子做匀速圆周运动，设轨迹半径为r 1，如图所示由洛伦兹力提供向心力得2001v qv B mr =其中0122mv OK r qB==(2)速率为4v 0的粒子射出瞬间打开磁场开关，则粒子在磁场中运动的轨迹半径r 2=4r 1如图所示，由几何关系有（4r 1-2r 1）2＋MO 2=(4r 1)2解得1MO qB==(3)速率为4v 0的粒子射出一段时间t 到达N 点，要使粒子仍然经过K 点，则N 点在O 点右侧，如图所示由几何关系有（4r 1-2r 1）2＋ON 2=(4r 1)2解得1ON qB==粒子在打开磁场开关前运动时间为4MO NO t v +=解得3m t qB=2.（2024年高考海南卷）如图，在xOy 坐标系中有三个区域，圆形区域Ⅰ分别与x 轴和y 轴相切于P 点和S 点。
半圆形区域Ⅱ的半径是区域Ⅰ半径的2倍。
区域Ⅰ、Ⅱ的圆心12,O O 连线与x 轴平行，半圆与圆相切于Q 点，QF 垂直于x 轴，半圆的直径MN 所在的直线右侧为区域Ⅲ。
电场与磁场专题(2024高考真题及解析)
电场与磁场专题1.(多选)[2024·安徽卷] 空间中存在竖直向下的匀强电场和垂直于纸面向里的匀强磁场,电场强度大小为E ,磁感应强度大小为B.一质量为m 的带电油滴a ,在纸面内做半径为R 的圆周运动,轨迹如图所示.当a 运动到最低点P 时,瞬间分成两个小油滴Ⅰ、Ⅰ,二者带电荷量、质量均相同.Ⅰ在P 点时与a 的速度方向相同,并做半径为3R 的圆周运动,轨迹如图所示.Ⅰ的轨迹未画出.已知重力加速度大小为g ,不计空气浮力与阻力以及Ⅰ、Ⅰ分开后的相互作用,则 ( )A .油滴a 带负电,所带电荷量的大小为mgE B .油滴a 做圆周运动的速度大小为gBREC .小油滴Ⅰ做圆周运动的速度大小为3gBRE ,周期为4πEgB D .小油滴Ⅰ沿顺时针方向做圆周运动1.ABD [解析] 油滴a 做圆周运动,故重力与电场力平衡,可知带负电,有mg =Eq ,解得q =mgE ,故A 正确;根据洛伦兹力提供向心力有Bqv =m v 2R ,得R =mvBq ,解得油滴a 做圆周运动的速度大小为v =gBR E ,故B 正确;设小油滴Ⅰ的速度大小为v 1,得3R =m 2v 1B q 2,解得v 1=3BqR m =3gBRE ,周期为T =2π·3R v 1=2πEgB ,故C 错误;带电油滴a 分离前后动量守恒,设分离后小油滴Ⅰ的速度为v 2,取油滴a分离前瞬间的速度方向为正方向,得mv =m 2v 1+m 2v 2,解得v 2=-gBRE,由于分离后的小油滴受到的电场力和重力仍然平衡,分离后小油滴Ⅰ的速度方向与正方向相反,根据左手定则可知小油滴Ⅰ沿顺时针方向做圆周运动,故D 正确.2.[2024·北京卷] 如图所示,两个等量异种点电荷分别位于M 、N 两点,P 、Q 是MN 连线上的两点,且MP=QN.下列说法正确的是()A.P点电场强度比Q点电场强度大B.P点电势与Q点电势相等C.若两点电荷的电荷量均变为原来的2倍,P点电场强度大小也变为原来的2倍D.若两点电荷的电荷量均变为原来的2倍,P、Q两点间电势差不变2.C[解析] 由等量异种点电荷的电场线分布特点知,P、Q两点电场强度相等,A错误;由沿电场线方向电势越来越低知,P点电势高于Q点电势,B错误;由电场叠加得P点电场强度E=k QMP2+k QNP2,若仅两点电荷的电荷量均变为原来的2倍,则P点电场强度大小也变为原来的2倍,同理Q点电场强度大小也变为原来的2倍,而P、Q间距不变,根据U=Ed定性分析可知P、Q两点间电势差变大,C正确,D错误.3.[2024·北京卷] 我国“天宫”空间站采用霍尔推进器控制姿态和修正轨道.图为某种霍尔推进器的放电室(两个半径接近的同轴圆筒间的区域)的示意图.放电室的左、右两端分别为阳极和阴极,间距为d.阴极发射电子,一部分电子进入放电室,另一部分未进入.稳定运行时,可视为放电室内有方向沿轴向向右的匀强电场和匀强磁场,电场强度和磁感应强度大小分别为E和B1;还有方向沿半径向外的径向磁场,大小处处相等.放电室内的大量电子可视为处于阳极附近,在垂直于轴线的平面绕轴线做半径为R的匀速圆周运动(如截面图所示),可与左端注入的氙原子碰撞并使其电离.每个氙离子的质量为M、电荷量为+e,初速度近似为零.氙离子经过电场加速,最终从放电室右端喷出,与阴极发射的未进入放电室的电子刚好完全中和.已知电子的质量为m、电荷量为-e;对于氙离子,仅考虑电场的作用.(1)求氙离子在放电室内运动的加速度大小a;(2)求径向磁场的磁感应强度大小B2;(3)设被电离的氙原子数和进入放电室的电子数之比为常数k,单位时间内阴极发射的电子总数为n,求此霍尔推进器获得的推力大小F.3.(1)eEM (2)mEB1eR(3)nk√2eEMd1+k[解析] (1)氙离子在放电室时只受电场力作用,由牛顿第二定律有eE=Ma解得a=eEM(2)电子处于阳极附近,在垂直于轴线的平面绕轴线做半径为R的匀速圆周运动,沿轴向向右的匀强磁场的洛伦兹力提供向心力,则有B1ev=m v 2R可得v=B1eRm轴线方向上所受电场力(水平向左)与径向磁场的洛伦兹力(水平向右)平衡,即Ee=evB2解得B2=mEB1eR(3)单位时间内阴极发射的电子总数为n,设单位时间内被电离的氙原子数为N,根据被电离的氙原子数和进入放电室的电子数之比为常数k,可知进入放电室的电子数为Nk又由于这些电离氙原子数与未进入放电室的电子刚好完全中和,说明未进入放电室的电子数也为N即有n=N+Nk则单位时间内被电离的氙离子数N=nk1+k氙离子经电场加速,有eEd=12M v12-0可得v1=√2eEdM设时间Δt内氙离子所受到的作用力为F',由动量定理有F'·Δt=N·Δt·Mv1解得F'=nk√2eEMd1+k由牛顿第三定律可知,霍尔推进器获得的推力大小F=F'则F=nk√2eEMd1+k4.[2024·福建卷] 以O点为圆心,半径为R的圆上八等分放置电荷,除G为-Q,其他为+Q,M、N为半径上的点,OM=ON,已知静电力常量为k,则O点场强大小为,M点电势(选填“大于”“等于”或“小于”)N点电势.将+q点电荷从M沿MN移动到N点,电场力(选填“做正功”“做负功”或“不做功”).4.2kQR2大于做正功[解析] 根据点电荷的场强特点可知,除了MN连线上的正负电荷外,其余的6个电荷形成的电场在O点处相互抵消,故O点场强大小为E O=kQR2+kQR2=2kQR2;根据对称性可知,若没有沿水平直径方向上的正电荷和负电荷,则M和N点的电势相等,由于M点靠近最左边的正电荷,N点靠近最右边的负电荷,故M点电势大于N点电势;将+q点电荷从M沿MN移动到N点,由于电势降低,故电场力做正功.5.[2024·甘肃卷] 一平行板电容器充放电电路如图所示.开关S接1,电源E给电容器C充电;开关S接2,电容器C对电阻R放电.下列说法正确的是()A.充电过程中,电容器两极板间电势差增加,充电电流增加B.充电过程中,电容器的上极板带正电荷、流过电阻R的电流由M点流向N点C.放电过程中,电容器两极板间电势差减小,放电电流减小D.放电过程中,电容器的上极板带负电荷,流过电阻R的电流由N点流向M点5.C[解析] 充电过程中,随着电容器带电荷量的增加,电容器两极板间电势差增加,充电电流在减小,故A错误;根据电路图可知,充电过程中,电容器的上极板带正电荷,流过电阻R的电流由N点流向M点,故B错误;放电过程中,随着电容器带电荷量的减小,电容器两极板间电势差减小,放电电流在减小,故C正确;根据电路图可知,放电过程中,电容器的上极板带正电荷,流过电阻R的电流由M点流向N点,故D错误.6.(多选)[2024·甘肃卷] 某带电体产生电场的等势面分布如图中实线所示,虚线是一带电粒子仅在此电场作用下的运动轨迹,M、N分别是运动轨迹与等势面b、a的交点,下列说法正确的是 ( )A .粒子带负电荷B .M 点的电场强度比N 点的小C .粒子在运动轨迹上存在动能最小的点D .粒子在M 点的电势能大于在N 点的电势能6.BCD [解析] 根据粒子所受电场力指向曲线轨迹的凹侧可知,带电粒子带正电荷,故A 错误;等差等势面越密集的地方场强越大,故M 点的电场强度比N 点的小,故B 正确;粒子带正电,因为M 点的电势大于N 点的电势,故粒子在M 点的电势能大于在N 点的电势能,故D 正确;由于带电粒子仅在电场作用下运动,电势能与动能总和不变,故可知当电势能最大时动能最小,故粒子在运动轨迹上到达最大电势处时动能最小,故C 正确.7.[2024·甘肃卷] 质谱仪是科学研究中的重要仪器,其原理如图所示.Ⅰ为粒子加速器,加速电压为U ;Ⅰ为速度选择器,匀强电场的电场强度大小为E 1,方向沿纸面向下,匀强磁场的磁感应强度大小为B 1,方向垂直纸面向里;Ⅰ为偏转分离器,匀强磁场的磁感应强度大小为B 2,方向垂直纸面向里.从S 点释放初速度为零的带电粒子(不计重力),加速后进入速度选择器做直线运动,再由O 点进入分离器做圆周运动,最后打到照相底片的P 点处,运动轨迹如图中虚线所示. (1)粒子带正电还是负电?求粒子的比荷. (2)求O 点到P 点的距离.(3)若速度选择器Ⅰ中匀强电场的电场强度大小变为E 2(E 2略大于E 1),方向不变,粒子恰好垂直打在速度选择器右挡板的O'点上.求粒子打在O'点的速度大小.7.(1)正电E 122UB 12(2)4UB 1E 1B 2 (3)2E 2-E1B 1[解析] (1)由于粒子在偏转分离器Ⅰ中向上偏转,根据左手定则可知粒子带正电;设粒子的质量为m ,电荷量为q ,粒子进入速度选择器Ⅰ时的速度为v 0,在速度选择器中粒子做匀速直线运动,由平衡条件有qv 0B 1=qE 1在粒子加速器Ⅰ中,由动能定理有 qU =12m v 02联立解得粒子的比荷为q m =E 122UB 12(2)在偏转分离器Ⅰ中,洛伦兹力提供向心力,有qv 0B 2=m v 02r可得O点到P点的距离为OP=2r=4UB1E1B2(3)粒子进入速度选择器Ⅰ瞬间,粒子受到向上的洛伦兹力F洛=qv0B1向下的电场力F=qE2由于E2>E1,且qv0B1=qE1所以通过配速法,如图所示其中满足qE2=q(v0+v1)B1则粒子在速度选择器中水平向右以速度v0+v1做匀速运动的同时,在竖直面内以速度v1做匀速圆周运动,当速度转向到水平向右时,满足垂直打在速度选择器右挡板的O'点的要求,故此时粒子打在O'点的速度大小为v'=v0+v1+v1=2E2-E1B18.(多选)[2024·广东卷] 污水中的污泥絮体经处理后带负电,可利用电泳技术对其进行沉淀去污,基本原理如图所示.涂有绝缘层的金属圆盘和金属棒分别接电源正、负极,金属圆盘置于容器底部,金属棒插入污水中,形成如图所示的电场分布,其中实线为电场线,虚线为等势面.M点和N点在同一电场线上,M点和P点在同一等势面上.下列说法正确的有()A.M点的电势比N点的低B.N点的电场强度比P点的大C.污泥絮体从M点移到N点,电场力对其做正功D.污泥絮体在N点的电势能比其在P点的大8.AC[解析] 电场线的疏密程度反映电场强度大小,电场线越密则电场强度越大,由于N点附近的电场线比P点附近的稀疏,故N点的电场强度比P点的小,B错误;沿电场线方向电势逐渐降低,故M点的电势比N点的低,污泥絮体带负电,故其受到的电场力方向与电场强度方向相反,若从M点移到N点,则电场力对其做正功,A、C正确;由于M点和P点在同一等势面上,故M点电势等于P点电势,则N点电势高于P点电势,污泥絮体带负电,即q<0,根据电势能E p=qφ可知,污泥絮体在N点的电势能比其在P点的小,D错误.9.[2024·广东卷] 如图甲所示,两块平行正对的金属板水平放置,板间加上如图乙所示幅值为U0、周期为t0的交变电压.金属板左侧存在一水平向右的恒定匀强电场,右侧分布着垂直纸面向外的匀强磁场,磁感应强度大小为B.一带电粒子在t=0时刻从左侧电场某处由静止释放,在t=t0时刻从下板左端边缘位置水平向右进入金属板间的电场内,在t=2t0时刻第一次离开金属板间的电场、水平向右进入磁场,并在t=3t0时刻从下板右端边缘位置再次水平进入金属板间的电场.已知金属板的板长是板间距离的π3倍,粒子质量为m.忽略粒子所受的重力和场的边缘效应.(1)判断带电粒子的电性并求其所带的电荷量q;(2)求金属板的板间距离D和带电粒子在t=t0时刻的速度大小v;(3)求从t=0时刻开始到带电粒子最终碰到上金属板的过程中,电场力对粒子做的功W.9.(1)带正电πmBt0(2)√3πU0t08B√π3U024Bt0(3)(π3+16π)mU048Bt0[解析] (1)由带电粒子在左侧电场中由静止释放后加速运动的方向可知粒子带正电(或由带电粒子在磁场中做圆周运动的方向结合左手定则可知粒子带正电).设粒子在磁场内做圆周运动的速度为v,半径为r,根据洛伦兹力提供向心力有qvB=m v 2r粒子在磁场中运动半个圆周所用的时间Δt=3t0-2t0粒子在磁场中做圆周运动的周期为T=2Δt又知T=2πrv联立解得q=πmBt0(2)设金属板间的电场强度为E,粒子在金属板间运动的加速度为a,则有E=U0Da=qEmt 0~2t 0内,粒子在金属板间的电场内做两个对称的类平抛运动,在垂直于金属板方向的位移等于在磁场中做圆周运动的直径,即y =2r 在垂直于金属板方向有y =2×12a (t 02)2在沿金属板方向有π3D =vt 0 联立解得D =√3πU 0t 08B ,v =√π3U 024Bt 0(3)由(1)(2)可知y =2D3由对称性可知,3t 0~4t 0内,粒子第二次进入金属板间的电场内,粒子在竖直方向的位移仍为y ,由于y <D ,故粒子不会碰到金属板.t =4t 0后,粒子进入左侧电场,先减速到速度为零,后反向加速,并在t =6t 0时刻第三次进入金属板间的电场内,此时粒子距上板的距离为h =D -y =D3,注意到h =y2,故粒子恰在加速阶段结束时碰到金属板.粒子第一次、第二次进出金属板间的电场过程中,电场力做功为0,粒子第三次进入金属板间的电场后,电场力做功为qEh ,设粒子在左侧电场中运动时电场力做功为W 左,根据动能定理有 W 左=12mv 2电场力对粒子做的总功为W =W 左+qEh联立解得W =(π3+16π)mU 048Bt 010.[2024·广西卷] xOy 坐标平面内一有界匀强磁场区域如图所示,磁感应强度大小为B ,方向垂直纸面向里.质量为m ,电荷量为+q 的粒子,以初速度v 从O 点沿x 轴正向开始运动,粒子过y 轴时速度与y 轴正向夹角为45°,交点为P .不计粒子重力,则P 点至O 点的距离为 ( )A .mv qBB .3mv2qBC .(1+√2)mvqB D .(1+√22)mvqB10.C [解析] 粒子运动轨迹如图所示,在磁场中,根据洛伦兹力提供向心力有qvB =m v 2r ,可得粒子做圆周运动的半径为r =mvqB ,根据几何关系可得P 点至O 点的距离为L PO =r +r sin45°=(1+√2)mvqB ,故选C .11.[2024·广西卷] 如图所示,将不计重力、电荷量为q 的带负电的小圆环套在半径为R 的光滑绝缘半圆弧上,半圆弧直径两端的M 点和N 点分别固定电荷量为27Q 和64Q 的负点电荷.将小圆环从靠近N 点处静止释放,小圆环先后经过图上P 1点和P 2点,己知sin θ=35,则小圆环从P 1点运动到P 2点的过程中 ( )A .静电力做正功B .静电力做负功C .静电力先做正功再做负功D .静电力先做负功再做正功11.A [解析] 沿电场线越靠近负电荷则电势越低,画出两个不等量负点电荷的电场线分布如图甲所示,半圆与电场线的交点中其电场强度沿半径方向时,该点对应的电势最高,设该点为P ,如图乙所示,设连线PM 与直径MN 的夹角为α,则P 点到M 点的距离d M =2R cos α,P 点到N 点的距离为d N =2R sin α,M 点处点电荷在P 点产生的电场强度为E M =k 27Q d M2,N点处点电荷在P点产生的电场强度为E N =k64Qd N 2,P 点的电场强度沿着圆半径方向,由电场叠加原理可知E NE M=tan α,联立解得α=53°,已知P 2点和N 点连线与直径MN 的夹角恰好为37°,则P 2点和M 点连线与直径MN 的夹角恰好为53°,故半圆上P 2点的电势最高,因此带负电的圆环从P 1点运动到P 2点的过程中,电势一直升高,静电力一直做正功,选项A 正确.12.(多选)[2024·海南卷] 真空中有两个点电荷,电荷量均为-q (q ≥0),固定于相距为2r 的P 1、P 2两点,O 是P 1P 2连线的中点,M 点在P 1P 2连线的中垂线上,距离O 点为r ,N 点在P 1P 2连线上,距离O 点为x (x ≪r ),已知静电力常量为k ,则下列说法正确的是 ( )A .P 1P 2中垂线上电场强度最大的点到O 点的距离为√33rB .P 1P 2中垂线上电场强度的最大值为4√3kq9r 2C .在M 点放入一电子,从静止释放,电子的加速度一直减小D .在N 点放入一电子,从静止释放,电子的运动可视为简谐运动12.BCD [解析] 设P 1处的点电荷在P 1P 2中垂线上某点A 处产生的场强与竖直方向的夹角为θ,则根据场强的叠加原理可知,A 点的合场强为E =k 2qr 2sin 2 θcos θ,根据均值不等式可知当cos θ=√33时E 有最大值,且最大值为E m =4√3kq9r 2,此时A 点到O 点的距离为y =√22r ,故A 错误,B 正确;在M 点放入一电子,从静止释放,由于r >y =√22r ,可知电子向上运动的过程中所受电场力一直减小,则电子的加速度一直减小,故C 正确;根据等量同种电荷的电场线分布可知,电子运动过程中,O 点为平衡位置,可知当发生的位移为x 时,粒子受到的电场力为F =keq ·4rx(r -x )2(r+x )2,由于x ≪r ,整理后有F =4keqr 3·x ,在N 点放入一电子,从静止释放,电子的运动可视为以O 点为平衡位置的简谐运动,故D 正确.13.[2024·海南卷] 如图,在xOy 坐标系中有三个区域,圆形区域Ⅰ分别与x 轴和y 轴相切于P 点和S 点.半圆形区域Ⅰ的半径是区域Ⅰ半径的2倍.区域Ⅰ、Ⅰ的圆心O 1、O 2连线与x 轴平行,半圆与圆相切于Q 点,QF 垂直于x 轴,半圆的直径MN 所在的直线右侧为区域Ⅰ.区域Ⅰ、Ⅰ分别有磁感应强度大小为B 、B 2的匀强磁场,磁场方向均垂直纸面向外.区域Ⅰ下方有一粒子源和加速电场组成的发射器,可将质量为m 、电荷量为q 的粒子由电场加速到v 0.改变发射器的位置,使带电粒子在OF 范围内都沿着y 轴正方向以相同的速度v 0沿纸面射入区域Ⅰ.已知某粒子从P 点射入区域Ⅰ,并从Q 点射入区域Ⅰ.(不计粒子的重力和粒子之间的影响) (1)求加速电场两板间的电压U 和区域Ⅰ的半径R.(2)在能射入区域Ⅰ的粒子中,某粒子在区域Ⅰ中运动的时间最短,求该粒子在区域Ⅰ和区域Ⅰ中运动的总时间t.(3)在区域Ⅰ加入匀强磁场和匀强电场,磁感应强度大小为B ,方向垂直纸面向里,电场强度的大小E =Bv 0,方向沿x 轴正方向.此后,粒子源中某粒子经区域Ⅰ、Ⅰ射入区域Ⅰ,进入区域Ⅰ时速度方向与y 轴负方向成74°角.当粒子动能最大时,求粒子的速度大小及所在的位置到y 轴的距离(sin37°=35,sin53°=45).13.(1)mv 022qmv 0qB (2)πmqB(3)2.6v 0172mv 025qB[解析] (1)根据动能定理得qU =12m v 02解得U =mv 022q粒子进入区域Ⅰ做匀速圆周运动,根据题意某粒子从P 点射入区域Ⅰ,并从Q 点射入区域Ⅰ,故可知此时粒子的运动轨迹半径与区域Ⅰ的半径R 相等,粒子在磁场中做匀速圆周运动,由洛伦兹力提供向心力qBv 0=m v 02R 解得R =mv0qB(2)带电粒子在OF 范围内都沿着y 轴正方向以相同的速度v 0沿纸面射入区域Ⅰ,由(1)可得,粒子在区域Ⅰ中做匀速圆周运动,轨迹半径为R ,因为在区域Ⅰ中的磁场半径和轨迹半径相等,所以粒子射入点、区域Ⅰ圆心O 1、粒子出射点、轨迹圆心O'四点构成一个菱形,由几何关系可得,区域Ⅰ圆心O 1和粒子出射点连线平行于粒子射入点与轨迹圆心O'连线,则区域Ⅰ圆心O 1和粒子出射点连线水平,根据磁聚焦原理可知粒子都从Q 点射出,粒子射入区域Ⅰ,仍做匀速圆周运动,由洛伦兹力提供向心力q B2v 0=m v 02R '解得R'=2R如图甲所示,要使粒子在区域Ⅰ中运动的时间最短,轨迹所对应的圆心角最小,可知在区域Ⅰ中运动的圆弧所对的弦长最短,即此时最短弦长为区域Ⅰ的磁场圆半径2R ,根据几何知识可得此时在区域Ⅰ和区域Ⅰ中运动的轨迹所对应的圆心角都为60°,粒子在两区域磁场中运动周期分别为 T 1=2πR v 0=2πmqBT 2=2π·2R v 0=4πmqB 故可得该粒子在区域Ⅰ和区域Ⅰ中运动的总时间为 t =60°360°T 1+60°360°T 2=πmqB甲(3)如图乙所示,将速度v 0分解为沿y 轴正方向的速度v 0及速度v',因为E =Bv 0,可得qE =qBv 0,故可知沿y 轴正方向的速度v 0产生的洛伦兹力与电场力平衡,粒子同时受到另一方向的洛伦兹力qBv',故粒子沿y 轴正方向做旋进运动,根据几何关系可知 v'=2v 0sin 53°=1.6v 0故当v'方向为竖直向上时粒子速度最大,最大速度为 v m =v 0+1.6v 0=2.6v 0根据几何关系可知此时所在的位置到y 轴的距离为 L =R'+R'sin 53°+2R +2R =6.88R =172mv 025qB乙14.[2024·河北卷] 我国古人最早发现了尖端放电现象,并将其用于生产生活,如许多古塔的顶端采用“伞状”金属饰物在雷雨天时保护古塔.雷雨中某时刻,一古塔顶端附近等势线分布如图所示,相邻等势线电势差相等,则a 、b 、c 、d 四点中电场强度最大的是 ( )A .a 点B .b 点C .c 点D .d 点14.C [解析] 在静电场中,等差等势线的疏密程度反映电场强度的大小,等差势线越密,则电场强度越大.由题图可知,c 点等差等势线最密集,故c 点电场强度最大,C 正确.15.[2024·河北卷] 如图所示,真空中有两个电荷量均为q (q >0)的点电荷,分别固定在正三角形ABC 的顶点B 、C.M 为三角形ABC 的中心,沿AM 的中垂线对称放置一根与三角形共面的均匀带电细杆,电荷量为q2.已知正三角形ABC 的边长为a ,M 点的电场强度为0,静电力常量为k.顶点A 处的电场强度大小为( )A .2√3kq a 2B .kq a 2(6+√3)C .kq a 2(3√3+1)D .kqa2(3+√3)15.D [解析] 如图所示,B 、C 两处点电荷在M 处产生的电场强度大小E 1=E 2=kq(√33a )2=3kqa 2,由于M 点的电场强度为0,故带电细杆在M 点产生的电场强度大小E 3=E 1cos 60°+E 2cos 60°=3kq a 2,B 、C 两处点电荷在A 处产生的电场强度大小E 4=E 5=kqq 2,合场强E 合'=E 4cos 30°+E 5cos 30°=√3kqa 2,方向向上,由于M 点与A 点关于带电细杆对称,故细杆在A 处产生的电场强度大小E 6=E 3=3kqa 2,方向向上,因此A 点的电场强度大小E =E 合'+E 6=kqa 2(√3+3),D 正确.16.(多选)[2024·河北卷] 如图所示,真空区域有同心正方形ABCD 和abcd ,其各对应边平行,ABCD 的边长一定,abcd 的边长可调,两正方形之间充满恒定匀强磁场,方向垂直于正方形所在平面.A处有一个粒子源,可逐个发射速度不等、比荷相等的粒子,粒子沿AD方向进入磁场.调整abcd的边长,可使速度大小合适的粒子经ad边穿过无磁场区后由BC边射出.对满足前述条件的粒子,下列说法正确的是()A.若粒子穿过ad边时速度方向与ad边夹角为45°,则粒子必垂直BC射出B.若粒子穿过ad边时速度方向与ad边夹角为60°,则粒子必垂直BC射出C.若粒子经cd边垂直BC射出,则粒子穿过ad边时速度方向与ad边夹角必为45°D.若粒子经bc边垂直BC射出,则粒子穿过ad边时速度方向与ad边夹角必为60°16.ACD[解析] 若粒子穿过ad边时速度方向与ad边夹角为45°,则粒子必经过cd边,作出粒子运动轨迹图,如图甲所示,由对称性可知,粒子从C点垂直于BC射出,A、C正确;若粒子穿过ad边时速度方向与ad边夹角为60°,则粒子可能从cd边再次进磁场,作出粒子运动轨迹如图乙所示,此时粒子不能垂直BC射出,粒子也可能经bc边再次进入磁场,作出粒子运动轨迹如图丙所示,此时粒子垂直BC边射出,B错误,D正确.17.[2024·河北卷] 如图所示,竖直向上的匀强电场中,用长为L的绝缘细线系住一带电小球,在竖直平面内绕O点做圆周运动.图中A、B为圆周上的两点,A点为最低点,B点与O点等高.当小球运动到A 点时,细线对小球的拉力恰好为0,已知小球的电荷量为q (q >0),质量为m ,A 、B 两点间的电势差为U ,重力加速度大小为g ,求: (1)电场强度E 的大小.(2)小球在A 、B 两点的速度大小.17.(1)U L(2)√Uq -mgLm√3(Uq -mgL )m[解析] (1)A 、B 两点沿电场线方向的距离为L ,在匀强电场中,由电场强度与电势差的关系可知E =U L(2)当小球运动到A 点时,细线对小球的拉力为0,由牛顿第二定律得Eq -mg =mv A 2L解得v A =√Uq -mgLm小球由A 点运动到B 点,由动能定理得 Uq -mgL =12m v B 2-12m v A 2 解得v B =√3(Uq -mgL )m18.[2024·湖北卷] 如图所示,在以O 点为圆心、半径为R 的圆形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B.圆形区域外有大小相等、方向相反、范围足够大的匀强磁场.一质量为m 、电荷量为q (q >0)的带电粒子沿直径AC 方向从A 点射入圆形区域.不计重力,下列说法正确的是 ( )A .粒子的运动轨迹可能经过O 点B .粒子射出圆形区域时的速度方向不一定沿该区域的半径方向C .粒子连续两次由A 点沿AC 方向射入圆形区域的最小时间间隔为7πm3qBD.若粒子从A点射入到从C点射出圆形区域用时最短,粒子运动的速度大小为√3qBR3m18.D[解析] 根据磁场圆和轨迹圆相交形成的圆形具有对称性可知,在圆形匀强磁场区域内,沿着径向射入的粒子总是沿径向射出,所以粒子的运动轨迹不可能经过O点,故A、B错误;粒子连续两次由A点沿AC方向射入圆形区域的时间间隔最短对应的轨迹如图甲所示,则最小时间间隔为Δt=2T=4πmqB,故C错误;粒子从A点射入到从C点射出圆形区域用时最短对应的轨迹如图乙所示,设粒子在磁场中运动的半径为r,根据几何关系可知r=√33R,根据洛伦兹力提供向心力有qvB=m v 2r ,解得v=√3qBR3m,故D正确.19.(多选)[2024·湖北卷] 关于电荷和静电场,下列说法正确的是()A.一个与外界没有电荷交换的系统,电荷的代数和保持不变B.电场线与等势面垂直,且由电势低的等势面指向电势高的等势面C.点电荷仅在电场力作用下从静止释放,该点电荷的电势能将减小D.点电荷仅在电场力作用下从静止释放,将从高电势的地方向低电势的地方运动19.AC[解析] 根据电荷守恒定律可知,一个与外界没有电荷交换的系统,电荷的代数和保持不变,故A正确;根据电场线和等势面的关系可知,电场线与等势面垂直,且由电势高的等势面指向电势低的等势面,故B错误;点电荷仅在电场力作用下从静止释放,则电场力做正功,该点电荷的电势能将减小,根据φ=E pq可知,正电荷将从电势高的地方向电势低的地方运动,负电荷将从电势低的地方向电势高的地方运动,故C正确,D错误.20.[2024·湖南卷] 真空中有电荷量为+4q和-q的两个点电荷,分别固定在x轴上-1和0处.设无限远处电势为0,x正半轴上各点电势φ随x变化的图像正确的是()。
2022-2024全国高考真题物理汇编：带电粒子在匀强磁场中的运动
2022-2024全国高考真题物理汇编带电粒子在匀强磁场中的运动一、单选题1．（2022广东高考真题）如图所示，一个立方体空间被对角平面MNPQ划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。
一质子以某一速度从立方体左侧垂直Oyz平面进入磁场，并穿过两个磁场区域。
下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（）A．B．C．D．2．（2023北京高考真题）如图所示，在磁感应强度大小为B、方向垂直纸面向外的匀强磁场中，固定一内部真空且内壁光滑的圆柱形薄壁绝缘管道，其轴线与磁场垂直。
管道横截面半径为a，长度为l（l a>>）。
带电粒子束持续以某一速度v沿轴线进入管道，粒子在磁场力作用下经过一段圆弧垂直打到管壁上，与管壁发生弹性碰撞，多次碰撞后从另一端射出，单位时间进入管道的粒子数为n，粒子电荷量为q+，不计粒子的重力、粒子间的相互作用，下列说法不正确的是（）A．粒子在磁场中运动的圆弧半径为aB．粒子质量为Bqa vC．管道内的等效电流为2nq a vπD．粒子束对管道的平均作用力大小为Bnql3．（2024湖北高考真题）如图所示，在以O 点为圆心、半径为R 的圆形区域内有垂直于纸面向里的匀强磁场，磁感应强度大小为B 。
圆形区域外有大小相等、方向相反、范围足够大的匀强磁场。
一质量为m 、电荷量为q （q >0）的带电粒子沿直径AC 方向从A 点射入圆形区域。
不计重力，下列说法正确的是（ ）A ．粒子的运动轨迹可能经过O 点B ．粒子射出圆形区域时的速度方向不一定沿该区域的半径方向C ．粒子连续两次由A 点沿AC 方向射入圆形区域的最小时间间隔为7π3m qBD ．若粒子从A 点射入到从C 4．（2024广西高考真题）Oxy 坐标平面内一有界匀强磁场区域如图所示，磁感应强度大小为B ，方向垂直纸面向里。
质量为m ，电荷量为q +的粒子，以初速度v 从O 点沿x 轴正向开始运动，粒子过y 轴时速度与y 轴正向夹角为45︒，交点为P 。
高三一轮复习物理试题(人教版新高考新教材)考点规范练34 磁场 磁场对通电导线的作用力(含解析)
考点规范练34 磁场 磁场对通电导线的作用力一、单项选择题1.某同学用铁钉与漆包线绕制成电磁铁,当接通电路后,放在其正上方的小磁针N 极指向左侧,如图所示,则下列说法正确的是( )A.导线A 端接电池负极B.小磁针所在位置的磁场方向水平向左C.小磁针所在位置的磁场方向垂直纸面向外D.若小磁针放在电磁铁左侧,小磁针N 极仍指向左侧2.如图所示,质量m=0.5 kg 的通电导体棒在安培力作用下静止在倾角为37°、宽度l=1 m 的光滑绝缘框架上,磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。
右侧回路中,电源的电动势E=8 V 、内阻r=1 Ω,额定功率为8 W 、额定电压为4 V 的电动机M 正常工作。
取sin 37°=0.6,cos 37°=0.8,重力加速度大小g 取10 m/s 2,则磁场的磁感应强度大小为( )A.2 TB.1.73 TC.1.5 TD.1 T3.一通电直导线与x 轴平行放置,匀强磁场的方向与xOy 坐标平面平行,导线受到的安培力为F 。
若将该导线做成34圆环,放置在xOy 坐标平面内,如图所示,并保持通电的电流不变,两端点a 、b 连线也与x 轴平行,则圆环受到的安培力大小为( )A.FB.√23πFC.2√23πFD.3√2π3F 4.如图所示,两根相互绝缘的通电长直导线分别沿x 轴和y 轴放置,沿x 轴方向的电流为I 0。
已知通电长直导线在其周围激发磁场的磁感应强度B=k Ir ,其中k 为常量,I 为导线中的电流,r 为场中某点到导线的垂直距离。
图中A 点的坐标为(a ,b ),若A 点的磁感应强度为零,则沿y 轴放置的导线中电流的大小和方向分别为( )A.ab I 0,沿y 轴正向 B.ab I 0,沿y 轴负向 C.ba I 0,沿y 轴正向D.ba I 0,沿y 轴负向5.光滑的金属轨道分水平段和圆弧段两部分,O 点为圆弧的圆心。
高考物理专项复习《磁场》十年高考真题汇总
高考物理专项复习《磁场》十年高考真题汇总选择题：1.(2019•海南卷•T2)如图，一段半圆形粗铜线固定在绝缘水平桌面(纸面)上，铜线所在空间有一匀强磁场，磁场方向竖直向下。
当铜线通有顺时针方向电流时，铜线所受安培力的方向A.向前B.向后C.向左D.向右2.(2019•海南卷•T9)如图，虚线MN的右侧有方向垂直于纸面向里的匀强磁场，两电荷量相同的粒子P、Q从磁场边界的M点先后射入磁场，在纸面内运动。
射入磁场时，P的速度v P垂直于磁场边界，Q的速度v Q与磁场边界的夹角为45°。
已知两粒子均从N点射出磁场，且在磁场中运动的时间相同，则( )A.P和Q的质量之比为1：2B.P和Q2C.P和Q2D.P和Q速度大小之比为2：13.(2019•天津卷•T4)笔记本电脑机身和显示屏对应部位分别有磁体和霍尔元件。
当显示屏开启时磁体远离霍尔元件，电脑正常工作：当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。
如图所示，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的定向移动速度为v。
当显示屏闭合时元件处于垂直于上表面、方向向下的匀强磁场中，于是元件的前、后表面间出现电压U，以此控制屏幕的熄灭。
则元件的( )A. 前表面的电势比后表面的低B. 前、后表面间的电压U与v无关C. 前、后表面间的电压U与c成正比D. 自由电子受到的洛伦兹力大小为eU a4.(2019•全国Ⅱ卷•T4)如图，边长为l的正方形abcd内存在匀强磁场，磁感应强度大小为B，方向垂直于纸面(abcd所在平面)向外。
ab边中点有一电子发源O，可向磁场内沿垂直于ab 边的方向发射电子。
已知电子的比荷为k。
则从a、d两点射出的电子的速度大小分别为A. 14kBl，54kBl B.14kBl，54kBlC. 12kBl，54kBl D.12kBl，54kBl5.(2019•全国Ⅲ卷•T5)如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为1 2 B和B、方向均垂直于纸面向外的匀强磁场。
2024年高考物理二轮复习专题10磁场练含解析
磁场1．如图所示，真空中四个相同的矩形匀强磁场区域，高为4d ，宽为d ，中间两个磁场区域间隔为2d ，中轴线与磁场区域两侧相交于O 、O ′点，各区域磁感应强度大小相等．某粒子质量为m 、电荷量为+q ，从O 沿轴线射入磁场．当入射速度为v 0时，粒子从O 上方2d 处射出磁场．取sin53°=0.8，cos53°=0.6．（1）求磁感应强度大小B ；（2）入射速度为5v 0时，求粒子从O 运动到O ′的时间t ；（3）入射速度仍为5v 0，通过沿轴线OO ′平移中间两个磁场（磁场不重叠），可使粒子从O 运动到O ′的时间增加Δt ，求Δt 的最大值．【来源】2024年全国一般高等学校招生统一考试物理（江苏卷）【答案】 （1）04mv B qd = （2） （3）m 05d t v ∆=直线运动的时间22d t v=，解得2025d t v = 则点睛：本题考查带电粒子在组合磁场中的运动，第（1）小题先确定粒子圆周运动的半径，再依据洛伦兹力供应向心力列式求解；第（2）小题解答关键是定圆心、画轨迹，分段分析和计算；第（3）小题求Δt的最大值，关键是要留意带电粒子在磁场中运动的时间不变和速度大小不变，所以中间磁场移动后变更的是粒子在无磁场区域运动的倾斜轨迹的长度，要使Δt最大，则要倾斜轨迹最长，所以粒子轨迹跟中间磁场的上边相切时运动时间最长，再依据运动的对称性列式求解。
②由题给条件，进入磁场时速度的方向与x轴正方向夹角。
进入磁场时速度的y重量的大小为③联立以上各式得④（3）设在电场中沿x轴正方向射出的速度大小为，在电场中的加速度大小为，由题给条件得⑩由牛顿其次定律有⑪设第一次射入磁场时的速度大小为，速度的方向与x轴正方向夹角为，入射点到原点的距离为，在电场中运动的时间为。
由运动学公式有⑫⑬⑭【点睛】此题与2004年全国理综卷第25题情景类似，都是带电粒子在匀强电场中类平抛运动后进入匀强磁场中做匀速圆周运动，且都是在第一象限和其次象限设置了竖直向下的匀强电场，在第三象限和第四象限设置了方向垂直纸面对外的匀强磁场，解答须要的学问都是带电粒子在匀强电场中的类平抛运动规律和洛伦兹力等于向心力、几何关系等学问点。
2025年高考人教版物理一轮复习专题训练—磁场的描述 安培力(附答案解析)
错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!错误!2025年高考人教版物理一轮复习专题训练—磁场的描述安培力（附答案解析）1．把螺线管与电源连接，发现小磁针N极向螺线管偏转，静止时所指方向如图所示。
下列说法正确的是()A．螺线管左端接电源正极B．若将小磁针移到螺线管内部，小磁针N极所指方向不变C．若将小磁针移到螺线管左端，小磁针N极将转过180°D．若将小磁针移到螺线管正上方，小磁针N极所指方向不变2.(2023·江苏卷·2)如图所示，匀强磁场的磁感应强度为B。
L形导线通以恒定电流I，放置在磁场中。
已知ab边长为2l，与磁场方向垂直，bc边长为l，与磁场方向平行。
该导线受到的安培力为()A．0 B．BIl C．2BIl D.5BIl3．(2021·广东卷·5)截面为正方形的绝缘弹性长管中心有一固定长直导线，长管外表面固定着对称分布的四根平行长直导线，若中心直导线通入电流I1，四根平行直导线均通入电流I2，I1≫I2，电流方向如图所示，下列截面图中可能正确表示通电后长管发生形变的是()4.(2021·全国甲卷·16)两足够长直导线均折成直角，按图示方式放置在同一平面内，EO与O′Q 在一条直线上，PO′与OF在一条直线上，两导线相互绝缘，通有相等的电流I，电流方向如图所示。
若一根无限长直导线通过电流I时，所产生的磁场在距离导线d处的磁感应强度大小为B，则图中与导线距离均为d的M、N两点处的磁感应强度大小分别为()A．B、0 B．0、2B C．2B、2B D．B、B5.(2023·广东广州市模拟)一光滑绝缘的正方体固定在水平面内。
AB导体棒可绕过其中点的转轴在正方体的上表面内自由转动，CD导体棒固定在正方体的下底面。
开始时两棒相互垂直并静止，两棒中点O1、O2连线在正方体的中轴线上。
高中物理磁场试题及答案
高中物理磁场试题及答案一、选择题（每题3分，共30分）1. 一个带电粒子垂直进入匀强磁场中，以下说法正确的是（）。
A. 带电粒子将做匀速圆周运动B. 带电粒子将做匀速直线运动C. 带电粒子将做螺旋运动D. 带电粒子将做曲线运动答案：A解析：带电粒子垂直进入匀强磁场中，受到洛伦兹力的作用，该力始终垂直于带电粒子的速度方向，因此带电粒子将做匀速圆周运动。
2. 磁场中某点的磁场方向与该点的磁感应强度大小无关，以下说法正确的是（）。
A. 正确B. 错误答案：A解析：磁场的方向与磁感应强度的大小无关，磁场的方向是由磁场线的方向来确定的，而磁感应强度的大小表示磁场的强弱。
3. 两个通电直导线互相平行，且电流方向相同，它们之间的相互作用力是（）。
A. 引力B. 斥力C. 无作用力D. 无法确定答案：A解析：根据右手定则，两个通电直导线互相平行，且电流方向相同，它们之间的相互作用力是引力。
4. 一个带电粒子以速度v垂直进入匀强磁场中，其受到的洛伦兹力大小为F=qvB，其中q为电荷量，v为速度，B为磁感应强度。
若磁感应强度增大为原来的2倍，则洛伦兹力的大小变为（）。
A. 2FB. 4FC. FD. 无法确定答案：A解析：根据洛伦兹力公式F=qvB，当磁感应强度B增大为原来的2倍时，洛伦兹力的大小也将增大为原来的2倍，即变为2F。
5. 一个带电粒子在磁场中做匀速圆周运动，其轨道半径R与磁感应强度B和粒子速度v的关系为（）。
A. R= \frac {mv}{qB}B. R= \frac {qv}{mB}C. R= \frac {qB}{mv}D. R= \frac {mv}{qB}答案：D解析：带电粒子在磁场中做匀速圆周运动时，洛伦兹力提供向心力，即qvB=m \frac {v^{2}}{R}，解得R= \frac {mv}{qB}。
6. 一个带电粒子以速度v垂直进入匀强磁场中，其受到的洛伦兹力大小为F=qvB，其中q为电荷量，v为速度，B为磁感应强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高考专题训练――磁场-物理试题
(一)选择题
1.超导是当今高科技的热点，当一块磁体靠近超导体时，超导体会产生强大的电流，对磁体有排斥作用。
这种排斥作用可使磁体悬浮空中，磁悬浮列车采用了这种技术。
(1)超导体产生的强大电流，是由于(
)
A.超导体中磁通量很大；
B.超导体中磁通量变化率很大；
C.超导体电阻极小
D.超导体电阻极大
(2)磁体悬浮的原理是()
A.超导体电流的磁场方向与磁体相同；
B.超导体电流的磁场方向与磁体相反；
C.超导体使磁体处于失重状态；
D.超导体产生的磁力与磁体重力平衡
(考查磁通量，电流的磁场，及磁体间相互作用，并联系实际，考查学生知识运用能力)
2.某地地磁场磁感应强度大小为B＝1.6×10-4特，与水平方向夹角53°，其在水平面内S＝1.5米2的面积内地磁场的磁通量为()
A.1.44×10-4韦伯
B.1.92×10-4韦伯
C.1.92×10-5韦伯
D.1.44×10-5韦伯
(考查磁通量的计算，联系实际理解地磁场)
3.下列说法正确的是()
A.除永久磁铁以外，一切磁场都是由运动电荷产生的；
B.一切磁现象都起源于运动电荷；
C.一切磁作用都是运动电荷通过磁场发生的；
D.有磁必有电，有电必有磁。
(考查磁现象的电本质)
4.关于磁感强度B，下列说法中正确的是(
)
A.磁场中某点B的大小，跟放在该点的试探电流元的情况有关；
B.磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致；
C.在磁场中某点试探电流元不受磁场力作用时，该点B值大小为零；
D.在磁场中磁感线越密集的地方，磁感应强度越大。
(考查磁感应强度)
5.如图所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量a和b大小关系为()
A. a＞b
B. a＜b
C. a＝b
D.无法比较
(考查合磁通量的相关知识，考查条形磁铁磁感线分布)
6.在稀硫酸溶液中有一浮子，它的上部是一轻金属环，下部是分开的铜片和锌片，一开始金属环如图所示放置，松开浮子后，则()
A.浮子一直保持静止不动
B.浮子将不停地转动
C.浮子将转过90°后再保持静止
D.浮子将转过180°后再保持静止
(考查环形电流的磁场的知识，同时考查化学电池的知识，考查学生综合运用知识的能力)
7.如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向里的电流，用N表示磁铁对桌面的压力，用f表示桌面
对磁铁的摩擦力，导线中通电后与通电前相比较(
)
A.N减小，f＝0
B.N减小，f≠0
C.N增大，f＝0
D.N增大，f≠0
(考查直线电流周围磁场的分布，考查磁场对电流的作用)
8.如图所示，匀强磁场的磁感强度为B，方向垂直纸面向里，通电导线AC由位置(1) 绕固定轴A在纸面内转到位置(2)，在这两个位置上AC受安培力大小用F表示，安培力F的力矩用M表示，则()
A.F变大，M变大
B.F变小，M变小
C.F不变，M不变
D.F不变，M变小
(考查安培力及磁力矩的计算，考查影响安培力大小及磁力矩大小的因素)
9.如图所示，两个完全相同的线圈套在一水平光滑绝缘圆柱上，且能自由移动，若
线圈内通以大小不等的同向电流，则它们运动的情况是(
)
A.都绕圆柱转动
B.以不等的加速度相向运动
C.以相等的加速度相向运动
D.以相等的加速度相背运动
(考查电流之间的相互作用)
10.如图所示，接通电键K的瞬间，用丝线悬挂于一点，可自由转动的通电直导线AB 将()
A.A端向上，B端向下，悬线张力不变
B.A端向下，B端向上，悬线张力不变
C.A端向纸外，B端向纸内，悬线张力变小
D.A端向纸内，B端向纸外，悬线张力变大
(考查磁场对直线电流的作用)
11.如图所示，矩形通电线圈全都置于匀强磁场(图中磁场未画出)中，磁场方向垂直线圈平面，将线圈由静止释放，线圈将(不计线圈的质量)
A.只能发生平动
B.只能发生转动
C.既能发生平动又能发生转动
D.绝不会发生平动，也不会发生转动
(考查磁场对通电线圈的作用力矩)
12.如图所示为电视机显像管的偏转线圈的示意图，线圈中心O处的黑点表示电子枪
射出的电子，它的方向由纸内垂直指向纸外，当偏转线圈中的电流方向如图所示时，电子束应()
A.向左偏转
B.向上偏转
C.向下偏转
D.不偏转
(考查磁场对带电粒子的作用，考查运用知识解决实际问题的能力)
13.如图所示，让闭合线圈abcd从高h处下落后，进入匀强磁场中，在bc边开始进入磁场，
到ab边刚进入磁场的这一段时间内，表示线圈运动的v－t图像可能是图10中的中哪几个?()
width=108 height=0>
(考查导线切割磁感线产生感应电流知识，考查磁场对
电流的作用，综合考查电学与力学相关知识)
14.如图所示，有abcd四个离子，它们带等量的同种电荷，质量不等。
有ma＝mb＜mc＝md，以不等的速度va＜vb＝vc＜vd进入速度选择器后有两种离子从速度选择器中射出，进入B2磁场，由此可判定()
A.射向P1的是a离子
B.射向P2的是b离子
C.射到A1的是c离子
D.射到A2的是d离子
(考查磁场对带电粒子的作用，质谱仪的应用)
15.一电子在匀强磁场中以一正电荷为圆心在一圆轨道上运行，磁场方向垂直于它的运动平面，电场力恰好是磁场作用在电子上。
