【CN209215933U】一种基于物联网的农机设备远程控制装置【专利】

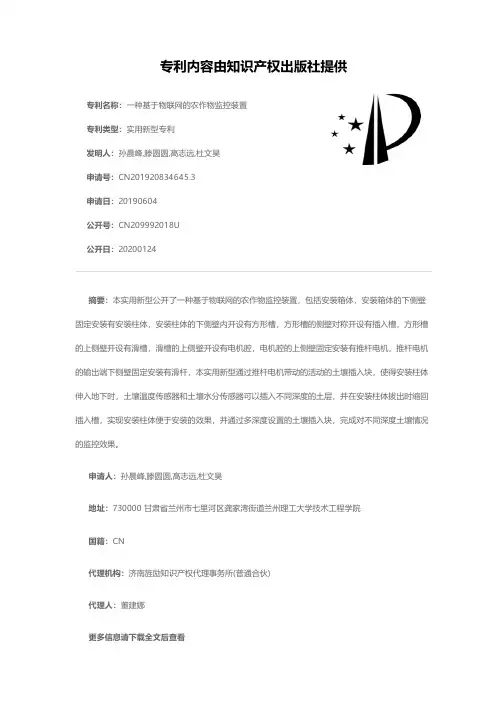

一种基于物联网的农作物监控装置[实用新型专利]
![一种基于物联网的农作物监控装置[实用新型专利]](https://img.taocdn.com/s3/m/856acac6b4daa58da1114a37.png)
专利名称：一种基于物联网的农作物监控装置专利类型：实用新型专利
发明人：孙晨峰,滕圆圆,高志远,杜文昊
申请号：CN201920834645.3
申请日：20190604
公开号：CN209992018U
公开日：
20200124
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于物联网的农作物监控装置，包括安装箱体，安装箱体的下侧壁固定安装有安装柱体，安装柱体的下侧壁内开设有方形槽，方形槽的侧壁对称开设有插入槽，方形槽的上侧壁开设有滑槽，滑槽的上侧壁开设有电机腔，电机腔的上侧壁固定安装有推杆电机，推杆电机的输出端下侧壁固定安装有滑杆，本实用新型通过推杆电机带动的活动的土壤插入块，使得安装柱体伸入地下时，土壤温度传感器和土壤水分传感器可以插入不同深度的土层，并在安装柱体拔出时缩回插入槽，实现安装柱体便于安装的效果，并通过多深度设置的土壤插入块，完成对不同深度土壤情况的监控效果。
申请人：孙晨峰,滕圆圆,高志远,杜文昊
地址：730000 甘肃省兰州市七里河区龚家湾街道兰州理工大学技术工程学院
国籍：CN
代理机构：济南旌励知识产权代理事务所(普通合伙)
代理人：董建娜
更多信息请下载全文后查看。
一种基于农业物联网的远程监控装置[发明专利]
![一种基于农业物联网的远程监控装置[发明专利]](https://img.taocdn.com/s3/m/f84db6e516fc700aba68fc5a.png)
专利名称：一种基于农业物联网的远程监控装置专利类型：发明专利
发明人：张雪梅
申请号：CN202110011449.8
申请日：20210106
公开号：CN112797298A
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本发明提供一种基于农业物联网的远程监控装置，涉及远程监控装置技术领域，解决了一方面不能够通过结构上的改进实现固定螺栓的弹性防松动，另一方面，其固定螺栓不能够与其他固定结构相互配合使用，用以实现多重固定；不能够通过自然风力的驱动下实现镜头的擦拭，以及擦拭前的挤水的问题。
一种基于农业物联网的远程监控装置，包括主体座；所述主体座上安装有固定座，且固定座上安装有摄像头。
因顶杆滑动连接在主体座内，且顶杆分别与卡槽以及螺纹槽相连通；顶杆头端和尾端均为半球形结构，且顶杆的头端与卡接凸起接触；顶杆与螺纹杆的头端接触，且顶杆与螺纹杆共同组成了卡接凸起的抵紧结构，从而当螺纹杆拧紧后通过顶杆可实现卡接凸起的抵紧。
申请人：张雪梅
地址：314001 浙江省嘉兴市南湖区放鹤洲路6号
国籍：CN
更多信息请下载全文后查看。
一种基于物联网的远程控制监控装置[实用新型专利]
![一种基于物联网的远程控制监控装置[实用新型专利]](https://img.taocdn.com/s3/m/6d520b16f705cc1754270969.png)
专利名称：一种基于物联网的远程控制监控装置专利类型：实用新型专利
发明人：杨诚
申请号：CN201721192543.3
申请日：20170918
公开号：CN208158629U
公开日：
20181127
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于物联网的远程控制监控装置，包括后壳和图像采集器，所述后壳的正前方卡接有前壳，所述图像采集器镶嵌在前壳上，所述前壳内壁的顶部固定安装有网络连接器，且网络连接器的顶部设置有信号增幅天线，所述信号增幅天线的顶端贯穿前壳并延伸至前壳的上方，所述前壳的正表面镶嵌有指示灯，所述指示灯位于图像采集器的正上方，所述前壳的正面镶嵌有应急照明灯，所述应急照明灯的数量为两个。
设计监控设备技术领域。
本实用新型利用物联网进行数据的传输，实现超远距离的监控，而且网络云端的储存空间远大于固定的储存设备，能够储存更多的数据，查询时可以直接在移动设备上进行查询，更加简单方便。
申请人：常州信息职业技术学院
地址：213164 江苏省常州市武进区鸣新中路22号
国籍：CN
代理机构：苏州铭浩知识产权代理事务所(普通合伙)
代理人：赵凯
更多信息请下载全文后查看。
【CN209311933U】一种大棚自动化装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920340115.3(22)申请日 2019.03.18(73)专利权人 王美花地址 036900 山西省朔州市山阴县农业技术推广中心(72)发明人 王美花 刘清海 刘超 (51)Int.Cl.G05D 27/02(2006.01)A01G 9/24(2006.01)(54)实用新型名称一种大棚自动化装置(57)摘要本实用新型公开了一种大棚自动化装置，包括保护外壳，所述保护外壳内部的顶部设有控制腔，且控制腔的内部固定安装有PLC控制器，所述保护外壳外部的一侧固定安装有湿度监测探头，且湿度监测探头的底部固定安装有温度监测探头，所述控制腔的一侧固定安装有储水箱，且储水箱的顶部固定安装有安装架，所述安装架上固定安装有水泵，且水泵的输出端固定连接输出管。
本实用新型设设置有储水箱更加便于使用，避免了装置在没有水源时无法使用的情况，提高了装置的实用性，降低了局限性，设置有旋转接头可以对喷头进行调节，工作人员可以根据实际情况对喷头的方向进行调节，使装置更加便于使用，扩大了适用范围，便于推广使用。
权利要求书1页 说明书3页 附图3页CN 209311933 U 2019.08.27C N 209311933U权 利 要 求 书1/1页CN 209311933 U1.一种大棚自动化装置，包括保护外壳，其特征在于：所述保护外壳内部的顶部设有控制腔，且控制腔的内部固定安装有PLC控制器，所述保护外壳外部的一侧固定安装有湿度监测探头，且湿度监测探头的底部固定安装有温度监测探头，所述控制腔的一侧固定安装有储水箱，且储水箱的顶部固定安装有安装架，所述安装架上固定安装有水泵，且水泵的输出端固定连接输出管，且输出管一端与旋转接头固定连接，所述旋转接头贯穿保护外壳的顶部与雾气喷头固定连接，所述保护外壳的正面设有显示屏。
一种基于物联网的农机具定位系统[发明专利]
![一种基于物联网的农机具定位系统[发明专利]](https://img.taocdn.com/s3/m/25e8a2c8760bf78a6529647d27284b73f3423651.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910486487.1(22)申请日 2019.06.05(71)申请人 中国农业大学地址 100193 北京市海淀区圆明园西路2号(72)发明人 杨丽 丁友强 张东兴 崔涛 和贤桃 王镇东 张天亮 李玉环 钟翔君 刘彦伟 樊晨龙 (74)专利代理机构 北京众合诚成知识产权代理有限公司 11246代理人 史双元(51)Int.Cl.G01S 19/46(2010.01)(54)发明名称一种基于物联网的农机具定位系统(57)摘要本发明提出一种基于物联网的农机具定位系统，主要包括电源转换模块、主控制器、通讯模块、GPS接收器、云服务器、定位装置。
电源转换模块连接到待定位的农机具上的蓄电池并对主控制器供电，主控制器连接GPS接收器、通讯模块并对二者供电，电源转换模块、GPS接收器、通讯模块以及主控制器均安装在需要定位的农机具之上。
定位装置上设置有定位APP，对由定位装置接收到的待定位的农机具的经纬度、速度信息进行呈现。
本系统可以不受距离限制地实现任意农机具的定位，系统留有多种接口，可采集数据并远程发送至智能手机，并于对农业机械进行实时管理，提高农机具的利用效率。
权利要求书1页 说明书3页 附图1页CN 110095798 A 2019.08.06C N 110095798A1.一种基于物联网的农机具定位系统，包括电源转换模块、主控制器、通讯模块、GPS接收器、云服务器、定位装置，所述电源转换模块连接到待定位的农机具上的蓄电池并对所述主控制器供电，所述主控制器连接所述GPS接收器和所述通讯模块并对两者供电，所述电源转换模块、GPS接收器、通讯模块以及主控制器均安装在所述待定位的农机具之上，其特征在于：所述GPS接收器用于采集含有当前经纬度、速度数据的GPS报文信息，并将其传送至所述主控制器；所述主控制器接收到所述GPS报文信息并解析出当前经纬度、速度，得到所述待定位的农机具的经纬度信息和速度信息，所述主控制器将得到的所述待定位的农机具的当前经纬度、速度信息按照通讯协议进行处理并发送给所述通讯模块，所述通讯模块将所述处理过的信息上传到所述云服务器，所述云服务器进行信息的存储；所述定位装置接收所述待定位的农机具的当前经纬度、速度信息的通讯数据，并按照通讯协议将其解析出来，并进行呈现。
一种基于物联网远程控制管理设备[实用新型专利]
![一种基于物联网远程控制管理设备[实用新型专利]](https://img.taocdn.com/s3/m/306558ccf9c75fbfc77da26925c52cc58bd690ca.png)
专利名称：一种基于物联网远程控制管理设备专利类型：实用新型专利
发明人：张全飞
申请号：CN202121774714.X
申请日：20210730
公开号：CN215818926U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于物联网远程控制管理设备，包括机柜，所述机柜内部从上往下依次设为显示屏安装室、键盘放置室和主机安装室，所述显示屏安装室用于安装显示屏，所述键盘放置室中设置有抽拉式推板，所述抽拉式推板用于放置键盘和鼠标，所述主机安装室用于安装主机，所述主机安装室的右侧开设有散热腔，所述散热腔上方设置有排风腔，本实用新型结构设计合理，对控制主机具有良好的散热性，且防尘性良好，便于维护。
申请人：合肥永先智能科技有限公司
地址：230000 安徽省合肥市庐阳区淮河西路492号南楼603
国籍：CN
更多信息请下载全文后查看。
【CN209541755U】基于物联网的全站仪保护远程控制设备及系统【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920511302.3(22)申请日 2019.04.12(73)专利权人 广东省重工建筑设计院有限公司地址 510700 广东省广州市黄埔区揽月路101号自编A座4、5、6、8层(72)发明人 焦宝文 谭玮 连长江 赵旭 吴晔晖 颜小锋 李建平 文选跃 陈诗艾 邢烨 颜钢 范伟贤 张立锋 (74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 陈金普 欧阳柏乐(51)Int.Cl.G01C 15/00(2006.01)G01D 21/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称基于物联网的全站仪保护远程控制设备及系统(57)摘要本申请涉及一种基于物联网的全站仪保护远程控制设备及系统，其中基于物联网的全站仪保护远程控制设备包括串口继电器，雨量传感器，用于罩住全站仪的保护装置，以及用于通信连接远程终端的物联网通信设备；保护装置包括保护罩以及用于驱动保护罩动作的推杆组件；物联网通信设备分别连接雨量传感器和串口继电器；串口继电器连接推杆组件。
本申请能够实现根据雨量传感器的测量数据，控制保护罩的闭合；减少了全站仪受潮湿、灰尘和强风等环境的影响。
在既不影响观测，又不需经常维护的情况下，对仪器进行了很好的保护，进而减小了观测误差，提高了全站仪的观测精度。
权利要求书1页 说明书7页 附图4页CN 209541755 U 2019.10.25C N 209541755U权 利 要 求 书1/1页CN 209541755 U1.一种基于物联网的全站仪保护远程控制设备，其特征在于，包括串口继电器，雨量传感器，用于罩住全站仪的保护装置，以及用于通信连接远程终端的物联网通信设备；所述保护装置包括保护罩以及用于驱动所述保护罩动作的推杆组件；所述物联网通信设备分别连接所述雨量传感器和所述串口继电器；所述串口继电器连接所述推杆组件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 .如权利要求1所述的基于物联网的农机设备远程控制装置，其特征在于，所述的车载 终端包括微控制器以及安装在农机设备上的农机转速传感器、农机行驶速度传感器、GPS传 感器、GIS传感器和ODB2标准接口所组成的数据采集模块；所述的微控制器信号输入端与数 据采集模块中农机转速传感器、农机行驶速度传感器、GPS传感器、GIS传感器和ODB2标准接 口各个的信号输出端相连；所述的微控制器信号输出端经数据传输网络与远程监控终端相 连。
说 明 书
1/4 页
一种基于物联网的农机设备远程控制装置
技术领域 [0001] 本发明涉及农用机械监控技术领域，尤其是一种基于物联网的农机设备远程控制 装置。
背景技术 [0002] 当前，汽车远程监控管理系统已经被广泛应用，并主要集中对汽车运行参数的采 集、定位追踪以及自动监控汽车故障等方面。随着GPS卫星定位以及北斗技术的飞速发展， 将其 应 用于 农机 设 备的 监 控 系统 中 得 到 了 广泛的 推 广 和应 用。例如 ：专 利申 请号 为 20110129728 .0的《农机作业无线监控系统》中公开了能够实现对农机、农机具、驾驶员、农 机作业量这四大方面的信息的管理与查询，了解农业机组的作业位置，计算作业量实现调 度中心与驾驶员的语音通话等功能。再例如：专利申请号201510236572 .4的《农业机械智能 监控系统》中公开了提前发现农业机械故障咨询系统。再例如：专利申请号201510247070 .1 的《基于北斗导航的智能化农机管理及方法》中公开了实时采集农机位置信息、运动状态和 工作画面农机管理方法。再例如专利号为201410108278 .0的《农用机械远程监测方法》中公 开了能够采集农用机械的工作图像、定位农用机械、显示农用机械的耕作状态、经过无线通 信模块实现通信。再例如专利号为201510573659 .0的《农机智能化显示控制终端及显示控 制方法》中公开了具有功能多样 ，实现远程在线升级 ，具有PWM防拆锁车功能 ，通过无线方式 通 信 ，增强 了 产品的 互 通 性 ，集成 有 智能 定 位终 端 ，实 现 远 程 监 控 。再 例如专 利号 为 201620471625 .0《农业环境信息采集与监控网络终端》中公开了实现对农业环境信息采集 终端的监控与远程控制。 [0003] 可是，现有技术中的农机监控终端依然存在以下缺点：①大多数的监控终端需要 采用专门的通信网络才能够实现数据传输；②数据传输速度慢，并且通信设备费用昂贵；③ 农机设备 信息管理 系统平台的 功能单一 ，难以 实现自 动检 测农机部件故障 信息 ，无法实现 对故障的诊断与自动解决故障的功能。 [0004] 综上缺点，致使现有技术中的农机远程监控、控制系统难以满足市场的需求，导致 农机远程监控和控制的成本较高。
( 19 )中华人民 共和国国家知识产权局20027247 .0
(22)申请日 2019 .01 .08
(73)专利权人 贵州大润田农业有限公司 地址 563100 贵州省遵义市播州区三岔镇 庆远居
(72)发明人 雷云耀
(51)Int .Cl . G05B 19/418(2006 .01) G06Q 10/06(2012 .01) G06Q 10/00(2012 .01) G06Q 50/02(2012 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209215933 U (45)授权公告日 2019.08.06
( 54 )实用新型名称 一种基于物联网的农机设备远程控制装置
( 57 )摘要 本实 用新型涉 及农 用机械监控装置技术领
域，尤其是一种基于物联网的农机设备远程控制 装置 ，经过对远程监控终端的 平台进行完善 ，并 对车载终端诊断仪的布置与各设备的连接，数据 采集模块实现故障信息采集，远程监控终端实现 故障 信息诊断 ，不仅可以实时显示车载终端采集 的 数 据 ，同 时 可以 实现对农机设备的 调度 、维修 人 员的派遣 ；同时可应 用WiFi/蓝牙 ，2G/3G/4G/ 5G ，Internet已 有的数据传输网络 ，无需自己 开 发通信网络，降低了数据通信成本并且传输数据 速度快。
权利要求书1页 说明书4页 附图2页
CN 209215933 U
CN 209215933 U
权 利 要 求 书
1/1 页
1 .一种基于物联网的农机设备远程控制装置，包括车载终端、数据传输网络和远程监 控终端，其特征在于：
所述的 车载终端采集农机设备数据信息 ，其 信号输出端经数据传输网络与外界通讯 ， 连接到远程监控终端；
3 .如权利要求1或2所述的基于物联网的农机设备远程控制装置，其特征在于，所述的 车载终端上还包括OBD2标准接口和农机故障诊断仪，OBD2标准接口信号输入端与农机故障 诊断仪连接，OBD2标准接口信号输出端与微控制器信号输入端相连。
4 .如权利要求1所述的基于物联网的农机设备远程控制装置，其特征在于，所述的数据 传输网络包括智能手机和Internet网络；微控制器信号输出端经过WIFI/蓝牙与智能手机 相连 ；将智能 手机作为远程监控终端或者 用户终端或者 智能 手机经过WIFI/2G网 络/3G网 络/4G网络/5G网络与Internet网络相连；Internet网络设置在远程监控终端。
发明内容 [0005] 为了解决现有技术中存在的上述技术问题，本发明提供一种基于物联网的农机设 备远程控制装置及方法。 [0006] 具体是通过以下技术方案得以实现的： [0007] 基于物联网的农机设备远程控制装置，所述的车载终端采集农机设备数据信息， 其信号输出端经数据传输网络与外界通讯，连接到远程监控终端； [0008] 包括车载终端、数据传输网络和远程监控终端，所述的车载终端包括微控制器，安 装在农机设备上的农机转速传感器、农机行驶速度传感器、GPS传感器、GIS传感器和ODB2标 准接口所组成的数据采集模块；所述的微控制器信号输入端与数据采集模块中农机转速传
5 .如权利要求1或4所述的基于物联网的农机设备远程控制装置，其特征在于，所述的 远程监控终端为智能手机或者农机信息管理平台。
6 .如权利要求1或2或4所述的基于物联网的农机设备远程控制装置，其特征在于，所述 的远程监控终端开设有由用户注册端和使用终端组成的用户终端。
2
CN 209215933 U
