鉴相器的原理
鉴相器原理与分类
鉴相器原理及分类更新于2010-05-13 03:52:41 文章出处:与非网鉴相器取样鉴频鉴相器-原理特性使输出电压与两个输入信号之间的相位差有确定关系的电路。
表示其间关系的函数称为鉴相特性。
鉴相器是锁相环的基本部件之一，也用于调频和调相信号的解调。
常见的鉴相特性有余弦型、锯齿型与三角型等。
鉴相器特性用ud(t)＝kdf【θe(t)】表示。
式中kd为鉴相器的增益系数；θe(t)＝θ1(t)－θ2(t)，表示两个输入信号之间的相位差。
函数f【·】表示鉴相特性，它反映鉴相器的输出电压ud(t)与相位差的关系。
常见的鉴相特性有余弦型、锯齿型与三角型等。
鉴相器-分类鉴相器可以分为模拟鉴相器和数字鉴相器两种。
二极管平衡鉴相器是一种模拟鉴相器。
两个输入的正弦信号的和与差分别加于检波二极管，检波后的电位差即为鉴相器的输出电压。
其鉴相特性通常为余弦型的。
鉴频鉴相器是一种数字鉴相器。
两个输入信号是脉冲序列，其前沿（或后沿）分别代表各自的相位。
比较这两个脉冲序列的频率和相位即可得到与相位差有关的输出。
这种鉴相器的鉴相特性为锯齿形。
因它兼具鉴频作用，故称鉴频鉴相器二极管平衡鉴相器这是一种模拟鉴相器，原理电路如图1。
二极管D1、D2和C1R1、C2R2构成两个峰值检波器。
两个输入的正弦信号u1(t)=U1sin(ωt+θ1)、u2(t)＝U2sin(ωt+θ2)的和与差分别加于检波二极管D1和D2，检波后的电压差即为鉴相器的输出电压ud。
当U2U1时,ud∝U1cos(θ1－θ2)。
在这种情况下,它的鉴相特性是余弦型的(图2a)。
鉴频鉴相器这是一种数字鉴相器。
两个输入信号是脉冲序列，其前沿(或后沿)分别代表各自的相位。
比较这两个脉冲序列的频率和相位即可得到与相位差有关的输出。
图3是一种鉴频鉴相器的框图。
比相器可由触发器构成。
当两个输入信号u1和u2同频同相时,触发器没有输出,充电电流等于零。
当u1脉冲序列超前于u2时，触发器产生一个其宽度与相位差成正比的正脉冲，充电电路被充电，其输出电压为正值，大小与充电脉冲宽度成正比。
鉴相器工作原理
鉴相器工作原理
鉴相器是一种基于人脸识别技术的设备，它通过对人脸图像进行分析和比对来识别和验证人的身份。
其工作原理主要包括以下几个步骤：
1. 人脸检测：鉴相器首先通过摄像头或其他图像采集设备获取人脸图像。
然后，它利用人脸检测算法在图像中找出人脸的位置和区域。
2. 特征提取：一旦检测到人脸区域，鉴相器会运用特征提取算法，将人脸图像转换为一组数字特征。
这些特征通常包括人脸的形状、纹理、颜色等信息，且能够很好地对人脸进行描述和区分。
3. 特征比对：在鉴相器的数据库中，存储了已知人脸图像的特征信息。
鉴相器将提取到的人脸特征与数据库中的特征进行比对，计算它们之间的相似度。
4. 判定身份：通过比对特征相似度，鉴相器可以判断两个人脸是否属于同一个人。
如果相似度超过了设定的阈值，那么将认为是同一个人；否则，将认为是不同的人。
需要注意的是，鉴相器的准确性和鲁棒性受到多种因素的影响，包括光照条件、角度、遮挡、表情等。
为了提高准确性，现代的鉴相器通常采用了深度学习等先进的人工智能算法，并结合更多的图像处理技术来优化人脸识别结果。
鉴相器简介介绍
鉴相器的工作原理
鉴相器通过比较两个输入信号的相位差异来工作 。
当两个输入信号的相位差发生变化时，鉴相器的 输出也会相应地变化。
鉴相器的输出通常与输入信号之间的相位差成正 比。
鉴相器的分类
01
02
03
04
鉴相器可以按照工作原理和输 出类型进行分类。
根据工作原理，鉴相器可以分 为模拟鉴相器和数字鉴相器。
自适应和学习能力
智能鉴相器具有自适应和学习能 力，它能够根据输入信号的特点 和变化，自动调整检测算法和参 数，从而提高检测精度和稳定性 。
发展前景广阔
智能鉴相器具有广泛的发展前景 ，它在未来将能够应用于更多领 域，如生物医学、环境监测、智 能制造等。同时，随着人工智能 技术的不断进步，智能鉴相器的 性能也将得到进一步提升。
主要生产商及产品类型
目前，鉴相器市场的主要生产商 包括Keysight、Anritsu、
Agilent、Rohde & Schwarz等 。
这些公司主要提供不同类型的鉴 相器产品，以满足不同领域和应
用的需求。
此外，还有一些国内企业和科研 机构也在积极开发和生产鉴相器
产品。
技术发展趋势预测
随着科技的不断发展，鉴相器技术也将不断升级和完善。
连接电源和信号线
将鉴相器的电源线和信号 线连接到相应的电源和信 号源上。
通电调试
给鉴相器通电，根据设计 要求和性能指标进行调试 ，确保其正常工作并达到 预期效果。
质量检测与评估
检查外观质量
检查鉴相器的外观是否平整、干净，无明显缺陷或划痕。
测试性能指标
使用专业测试设备和方法，对鉴相器的各项性能指标进行测试和评 估，如灵敏度、线性范围、相位差等。
鉴相器在短波广播发射机调谐控制中的运用

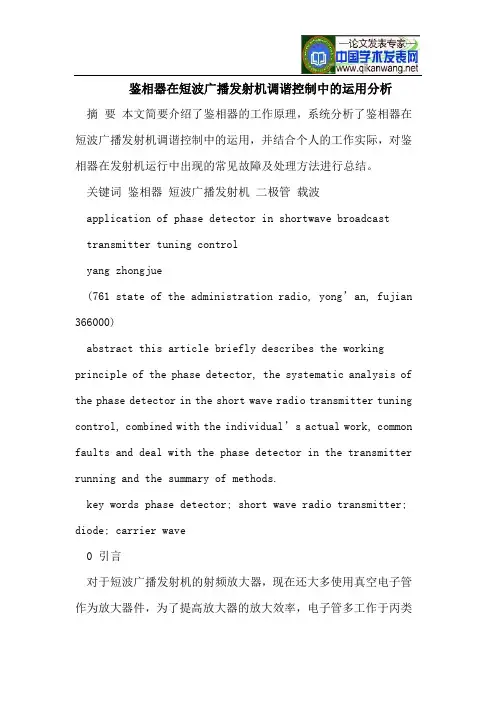

鉴相器在短波广播发射机调谐控制中的运用分析摘要本文简要介绍了鉴相器的工作原理，系统分析了鉴相器在短波广播发射机调谐控制中的运用，并结合个人的工作实际，对鉴相器在发射机运行中出现的常见故障及处理方法进行总结。
关键词鉴相器短波广播发射机二极管载波application of phase detector in shortwave broadcast transmitter tuning controlyang zhongjue(761 state of the administration radio, yong’an, fujian 366000)abstract this article briefly describes the working principle of the phase detector, the systematic analysis of the phase detector in the short wave radio transmitter tuning control, combined with the individual’s actual work, common faults and deal with the phase detector in the transmitter running and the summary of methods.key words phase detector; short wave radio transmitter; diode; carrier wave0 引言对于短波广播发射机的射频放大器，现在还大多使用真空电子管作为放大器件，为了提高放大器的放大效率，电子管多工作于丙类过压状态，并使用电感、电容作为谐振元件将射频信号分离出来，同时滤除载波以外的各次谐波分量，对于不同的载波频率，相对应的电感和电容的数值是不同的，为了达到自动调谐的目的，可在射频未极中使用鉴相器，拾取未极放大器的输入和输出射频信号，对两者的相位进行比较，用比较所得的误差信号去控制调谐元件的驱动电路，传动调谐元件，使电感、电容置于谐振频率点，起到发射机自动调谐的目的。
PLL锁相环的基本原理
锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
一个典型的锁相环（PLL）系统，是由鉴相器（PD），压控荡器（VCO）和低通滤波器（LPF）三个基本电路组成，如图1，图1一、鉴相器（PD）构成鉴相器的电路形式很多，这里仅介绍实验中用到的两种鉴相器。
1．异或门鉴相器异或门的逻辑真值表示于表1，图2是逻辑符号图。
从表1可知，如果输入端A和B分别送入占空比为50%的信号波形，则当两者存在相位差Dθ时，输出端F的波形的占空比与Δθ有关，见图3。
将F输出波形通过积分器平滑，则积分器输出波形的平均值，它同样与Δθ有关，这样，我们就可以利用异或门来进行相位到电压的转换，构成相位检出电路。
于是经积分器积分后的平均值（直流分量）为：U = Vdd * Δθ/π (1)不同的Δθ，有不同的直流分量Vd。
Δθ与V的关系可用图4来描述。
从图中可知，两者呈简单线形关系：Ud = Kd *Δθ(2)Kd 为鉴相灵敏度图3图42．边沿触发鉴相器前已述及，异或门相位比较器在使用时要求两个作比较的信号必须是占空比为50%的波形，这就给应用带来了一些不便。
而边沿触发鉴相器是通过比较两输入信号的上跳边沿（或下跳边沿）来对信号进行鉴相，对输入信号的占空比不作要求。
二、压控振荡器（VCO）压控振荡器是振荡频率ω0受控制电压UF（t）控制的振荡器，即是一种电压——频率变换器。
VCO的特性可以用瞬时频率ω0（t）与控制电压UF（t）之间的关系曲线来表示。
未加控制电压时（但不能认为就是控制直流电压为0，因控制端电压应是直流电压和控制电压的叠加），VCO的振荡频率，称为自由振荡频率ωom，或中心频率，在VCO线性控制范围内，其瞬时角频率可表示为：ωo（t）= ωom + K0 UF（t）式中，K0——VCO控制特性曲线的斜率，常称为VCO的控制灵敏度，或称压控灵敏度。
ECL集成电路E12040鉴频∕鉴相器原理分析
ECL集成电路E12040鉴频∕鉴相器原理分析作者：汪杰来源：《科学与财富》2018年第02期摘要：鉴频/鉴相技术广泛应用于卫星、无线通信和广播电视接收技术中。
本文介绍ECL 电路的逻辑功能；及由ECL集成E12040电路构成的数字鉴频/鉴相器的原理，分析其鉴频/鉴相的工作过程。
关键词：ECL电路，鉴频/鉴相器ECL集成电路其逻辑功能具有“ 或”，“ 或非”门电路的逻辑功能，而其完成“ 或”，“ 或非”逻辑功能的是集成块中的一个差分放大器。
ECL电路的特点，具有速度快、逻辑功能强，扇出能力大等优点。
ECL数字鉴相器，它具有数字鉴频∕鉴相功能。
其原理：当两个输入信号（脉冲序列），分别代表各自的相位。
经鉴相器比较这两个脉冲序列的频率和相位即可得到与频率和相位差有关的输出。
因它兼具鉴频作用，故称鉴频∕鉴相器。
为了便于对E12040鉴相器中的逻辑关系进行分析，在此先熟悉一下“或非门”组成的R-S 触发器逻辑关系。
由“或非门”组成的R-S触发器电路如下图1-2其逻辑关系如下：S=1 R=0 Q=0 Q=1触发器置“1”。
S=0 R=1 Q=1 Q=0触发器置“0”。
S=0 R=0 触发器状态不变。
S=1 R=1 此时破坏了触发器的正常工作，不允许这种情况。
这就是由“或非门”组成的R—S触发器逻辑关系。
熟悉了“或非门”构成的R-S的输入与输出的逻辑关系后，下面对E12040进行分析。
E12040的内部电路如图1-3：由E12040内部电路知，E12040鉴相器是由九个“或非门”组成。
其中的两个R-S触发器都是由两个“或非门”构成，G1-G3和G2-G4构成一个R-S触发器。
当有两个信号输入时，则就比较两输入脉冲信号的频率和相位，在输出端U或D就有相应的正脉冲输出，这输出的正脉冲电压就是与频率和相位相关的电压，经滤波后去调节压控振荡器的频率和相位，使其与输入信号的频率和相位同步，环路即被锁定。
下面通过两个信号R和V的频率fR和fV相同，（但相位QR和QV不同）以及fR和fV 不同的两种情况来进一步具体说明E12040鉴频/鉴相器的工作原理。
