注射成型机的基本结构及分类
第二章-注塑成型机基本知识
喷嘴是连接料筒和模具浇口套的部分，在料筒和模具之间起连接密封作用。喷嘴的温度一般设为材料的熔融温度或低于熔融温度，可参考材料供应商的推荐温度。当注射开始时，料筒运动到行程末端，喷嘴球型直径正好配合浇口套凹槽以保证密封；清洗料筒时，料筒退后一段距离，使熔料可以对空注射，这就是喷嘴的两个注射位置（如图2-4所示）。
3.15 设置保压时间
确定最小的保压时间值的最简便的方法是首先调节一个较长的保压时间，然后逐渐减少保压时间直到缩痕最小。
3.16 设置冷却时间
冷却时间的确定可以通过不断减少冷却时间直到制品表面的温度达到材料的转化温度，材料的转化温度可以由材料供应商提供。
第四节 我司注塑设备简介
模具公司现有HTF180、WG760、HTF450、HTW1080、HTF1800五种型号的注塑机。其中HTF180、HTF450、HTW1080、HTF1800是宁波海天系列注塑机，WG760是无锡格兰系列注塑机。注塑机是按照设备锁模力进行划分的，下面分别介绍各注塑机的技术规格。
3.4 设置螺杆旋转速率
理想的螺杆旋转速率是指在注塑循环最后阶段塑化完全而且不延长成型周期时的速率。
3.5 设置背压
背压推荐值为5-10MPa，背压过低容易导致制品不稳定，增加背压会提高摩擦力对于塑化的影响，减少塑化时间。
3.6 设置最大注射压力
注射压力是熔料在螺杆前端的压力，注射压力应尽量低，以减少制品的内应力。在注塑机中，压力设定值为最大注塑压力，以保证注塑压力不限制注塑速率。
模具的长宽尺寸需与注塑机模板尺寸和拉杆间距相适应，保证模具能通过拉杆间距顺利安装到模板上。定位时应考虑到：模具的主流道中心与料筒喷嘴的中心线相重合；模具上的定位环尺寸要与注塑机定模板上的定位孔尺寸相一致且采用间隙配合；注塑机喷嘴的球面半径应与相接触的模具主流道始端的球面半径相吻合；模具前后模的模脚尺寸应与注塑机动定模上的螺纹孔排列相匹配。
塑料成型机械及模具 第四章 注射机
容易成型的 制品 一般制品 高粘度、有 精度要求的 制品 高粘度、高 精度、充模 难的制品
P模腔＝40～70％P注射
实 例 模腔平均压 力 25MPa PE、PP、PS等壁厚均 匀的日用品容器类制品 30MPa 在模具温度较高的条件 下，薄壁容器类制品 35MPa ABS等有精度要求的工 业零件，如壳体、齿轮 等 40MPa 高精度的工业零件
7
4.1.3注射成型机的工作过程及组成
？
一 注射成型机的工艺过程
a) 闭模和锁紧
b) 注射装置前移和注射
c) 压力保持
d) 制品冷却和预塑化
e) 注射装置后退和开模顶出装置
8
注射成型机工作循环周期图
闭模
试合模 发信
高压低速锁紧
注座前移
注射
制品落下检测发信
开模
冷却 塑化退回
保压
注 射 动 作 选 择
41
4.1.7
• • • • • • •
注射部分主要性能参数
1、注射量 2、注射压力 3、注射速度和注射速率 4、锁模力 5、塑化能力 6、合模装置基本尺寸 7、工作效率参数
42
1、注射量
• 定义：机器在对空注射条件下，注射螺杆 （柱塞）作一次最大注射行程时，注射装 置所能达到的最大注射量 • 注射量由注射机的螺杆直径和螺杆移动行 程决定。
57
•
螺杆的塑化能力，应该在规定的时间内，保 证提供足够量的塑化均匀的熔料 塑化能力应满足： G>=3.6×W/t 其中: t---制件最短冷却时间（s） W--机器注射量（g） G---螺杆塑化能力（Kg/h）
58
6、合模装置基本尺寸
• 合模装置的尺寸直接关系到机器所能加工制品的范 围，如制品的面积，高度 • 1 模板尺寸和拉杆有效间距 模板尺寸(H*V) 拉杆有效间距(Ho*Vo) 一般模板面积大约是拉杆有效面积的2.5倍。
注塑成型机结构简介
1
螺杆式注射机的应用范围。
塑料注射成型机结构简介
二、注射机的分类
螺杆式注射机 优点： ④加热缸內的材料滞留处少，热稳定性 差的材料也很少因滞留而分解。 通常立式、角式 注射机的结构为柱塞式，
卧式注射机 的结构为螺杆式。
次序 01 02 时间安排(分钟) 2 教学活动 螺杆式注射机的优点。
模具与注射机的配合要求
注射机的额定注射压力必须大于塑件成型时所需的压力
P机max ≥Ps
其中: Ps ——塑料成型时所需的注射压力 P机max ——注射机最大注射压力
次序 01
时间安排(分钟) 2
教学活动 注射压力的校核。
02
1
注射压力与塑件的关系。
模具与注射机的配合要求
3、所需锁模力的确定
注射机锁模力必须大于或稍大于塑料充满型腔时 注射压力在模内产生的张力
角式注射机单分型面模具 开模行程： S max ≥=H1+H2+(5～10)mm
次序 01 02
时间安排(分钟) 2 1
教学活动 开模行程的校核。 单双分型面的区别。
模具与注射机的配合要求
五、模具开模行程的要求
有侧向抽芯结构模具的最大开模程（S）
当H4>H1+H2时: S= H4+（5～10）mm 当H4<H1+H2时:S= H1+H2+（5～10）mm

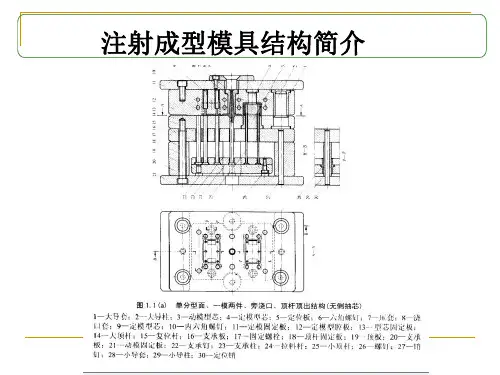

注射成型模具结构简介
一、注射模的工作原理与基本结构
2、注射模的结构
（7）排气系统
—— 用于将成型过程中的气体充分 排除，避免造成成型缺陷。
（8）支承与紧固零件 —— 将各种零件固定连接，目前多
采用标准模架。
次序 时间安排(分钟) 教学活动
注塑机的组成
注塑机的组成注塑机是一种广泛应用于塑料制品生产的设备，它由多个部件组成，每个部件都发挥着重要的作用，确保整个注塑过程顺利进行。
下面我们来详细介绍一下注塑机的组成部件。
1.注塑机机身注塑机的机身是整个设备的支撑结构，它承载着各个部件，并通过高强度材料制成，以确保设备的稳定性和安全性。
机身通常包括机架、模板、滑块等部件，它们共同构成了注塑机的基本框架。
2.注射系统注射系统是注塑机的核心部件，它包括注射缸、螺杆、喷嘴等组件。
在注塑过程中，塑料颗粒经过加热、融化、压力注射等步骤，最终被注入模具中成型。
注射系统的性能直接影响着注塑产品的质量和生产效率。
3.锁模系统锁模系统包括模具板、活塞、模具调节机构等部件，它的作用是在注射过程中固定模具，确保产品成型的准确性和稳定性。
锁模系统的设计和操作对产品的外观和尺寸精度有着重要影响。
4.液压系统液压系统是注塑机的动力来源，它通过控制液压油的流动和压力传递，驱动各个部件的运动。
液压系统包括液压泵、液压缸、阀门等组件，它们协同工作，确保注塑机的各项功能正常运行。
5.电气控制系统电气控制系统是注塑机的大脑，它通过控制板、触摸屏、传感器等部件，实现对注塑机各项功能的监控和调节。
电气控制系统可以实现自动化生产，提高生产效率和产品质量。
6.辅助设备除了上述主要部件外，注塑机还包括一些辅助设备，如干燥机、冷却塔、除湿机等。
这些设备在注塑生产过程中起着重要作用，确保原料的质量和生产环境的适宜。
总的来说，注塑机的组成部件各有其功能，它们共同协作，实现塑料制品的高效生产。
只有当每个部件都正常运行，才能保证注塑机的稳定性和生产效率。
希望通过本文的介绍，读者对注塑机的组成有了更深入的了解。
注塑机结构及工作原理
2024/7/25
15
推力面摩擦力的作用下，物料被压缩成密集的固体塞螺母，
沿着螺纹方向做相对运动，在此段，塑料为固体状态，即 玻璃态。
h1— 加料段的螺槽深度。h1深，则容纳物料多，提高了 供料量和塑化能力，但会影响物料塑化效果及螺杆根部的 剪切强度，一般h1≈（0.12～0.16）ds。
L3 — 熔融段长度。熔融段又称均化段或计量段，熔体在 L3段的螺槽中得到进一步的均化，温度均匀，组分均匀， 形成较好的熔体质量，L3长度有助于熔体在螺槽中的波动 ，有稳定压力的作用，使物料以均匀的料量从螺杆头部挤
L2 — 塑化段（压缩段）螺纹长度。物料在此锥形空间 内不断地受到压缩、剪切和混炼作用，物料从L2段入点开 始，熔池不断地加大，到出点处熔池已占满全螺槽，物料 完成从玻璃态经过黏弹态向黏流态的转变，即此段，塑料 是处于颗粒与熔融体的共存状态。L2的长度会影响物料从 玻璃态到黏流态的转化历程，太短会来不及转化，固料堵 在L2段的末端形成很高的压力、扭矩或轴向力；太长则会 增加螺杆的扭矩和不必要的消耗，一般L2=（6～8）ds。 对于结晶型的塑料，物料熔点明显，熔融范围窄，L2可短
机身 液压系 统 加热系统 冷却系统
控制系统
加料装置
顶出装置 泵、液压马达、阀 蓄能器 冷却器 管路等油路控制
动作程控 料筒温度控制 液压泵电机控制 故障检测报警控制
安全保护
图2 注塑机组成示意图
2024/7/25
5
（一）注塑部件的典型结构
1．注射部件的组成 目前，常见的注塑装置有单缸形式和双缸形式，我厂注 塑机都是双缸形式的，并且都是通过液压马达直接驱动螺 杆注塑。因不同的厂家、不同型号的机台其组成也不完全 相同，下面就对我厂用的机台作具体分析。 立式机和卧式机注塑装置的组成图分别如图3和图4。 工作原理是：预塑时，在塑化部件中的螺杆通过液压马 达驱动主轴旋转，主轴一端与螺杆键连接，另一端与液压 马达键连接，螺杆旋转时，物料塑化并将塑化好的熔料推 到料筒前端的储料室中，与此同时，螺杆在物料的反作用 下后退，并通过推力轴承使推力座后退，通过螺母拉动活
注塑机的基本结构
注塑机的结构和功能注塑机通常由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。
（1）注射系统注射系统的作用：注射系统是注塑机最主要的组成部分之一，一般有柱塞式、螺杆式、螺杆预塑柱塞注立式注塑机卧式注塑机射式3种主要形式。
目前应用最广泛的是螺杆式。
其作用是，在注塑料机的一个循环中，能在规定的时间内将一定数量的塑料加热塑化后，在一定的压力和速度下，通过螺杆将熔融塑料注入模具型腔中。
注射结束后，对注射到模腔中的熔料保持定型。
注射系统的组成：注射系统由塑化装置和动力传递装置组成。
螺杆式注塑机塑化装置主要由加料装置、料筒、螺杆、射嘴部分组成。
动力传递装置包括注射油缸、注射座移动油缸以及螺杆驱动装置（熔胶马达）。
（2）合模系统合模系统的作用：合模系统的作用是保证模具闭合、开启及顶出制品。
同时，在模具闭合后，供给予模具足够的锁模力，以抵抗熔融塑料进入模腔产生的模腔压力，防止模具开缝，造成制品的不良现状。
合模系统的组成：合模系统主要由合模装置、调模机构、顶出机构、前后固定模板、移动模板、合模油缸和安全保护机构组成。
（3）液压系统液压传动系统的作用是实现注塑机按工艺过程所要求的各种动作提供动力，并满足注塑机各部分所需压力、速度、温度等的要求。
它主要由各自种液压元件和液压辅助元件所组成，其中油泵和电机是注塑机的动力来源。
各种阀控制油液压力和流量，从而满足注射成型工艺各项要求。
（4）电气控制系统电气控制系统与液压系统合理配合，可实现注射机的工艺过程要求（压力、温度、速度、时间）和各种原理示意图程序动作。
主要由电器、电子元件、仪表、加热器、传感器等组成。
一般有四种控制方式，手动、半自动、全自动、调整。
（5）加热/冷却系统加热系统是用来加热料筒及注射喷嘴的，注塑机料筒一般采用电热圈作为加热装置，安装在料筒的外部，并用热电偶分段检测。
热量通过筒壁导热为物料塑化提供热源；冷却系统主要是用来冷却油温，油温过高会引起多种故障出现所以油温必须加以控制。
5.2_注射机的基本结构
３．液压传动和电器控制
由注射成型工艺过程可知，注射成型由塑料熔融、 模具闭合、熔体充模、压实、保压、冷却定型、开模 顶出制品等多道工序组成。液压传动和电器控制系统 是保证注射成型按照预定的工艺要求（压力、速度、 时间、温度）和动作程序准确进行而设置的。
液压传动系统是注射机的动力系统，而电器控制 系统则是各个动力液压缸完成开启、闭合和注射、顶 出等动作的控制系统。
XZ-63/50表示最大注射容量为63cm3、合模力 为50吨（50 ×10kN）的塑料成型（X）注射机 （Z）。
我国制定的注射机国家标准草案规定可以采用 注射容量表示法和注射容量/锁模力表示法来表示 注射机的型号。
注射机应注有较完整的技术参数，供用户选择和使 用。
注射机的主要技术参数应包括注射、合模、综合性能 等三个方面，例如公称注射量、螺杆直径及有效长度、 注射行程、注射压力、注射速度、塑化能力、合模力、 开模力、开模合模速度、开模行程、模板尺寸、推出行 程、推出力、空循环周期、机器的功率、体积和重量等。
特点： Ø塑化不均匀； Ø注射量不宜过大，一般 为30～60g； Ø不宜用来成型流动性差 、热敏性强的塑料制品
a）
b)
图14-2 柱塞式注射机示意图
1－注射模 2－喷嘴 3－料筒 4－分流梭 5 －料斗 6－注射柱塞
柱塞式注射机工作示意图
柱塞直径约为20～ 100mm的金属圆杆， 在料筒内仅作往复运动， 将熔融塑料注入模具。
２．锁模装置（合模装置） Ø零部件：定模板、动模板、拉杆、顶杆、锁模机 构等
动模板
定模板
锁模装置的作用： Ø 1）安装模具，并实现模具的开合动作； Why？ Ø 2）在成型时提供足够的夹紧力使模具锁紧； Ø 3）开模时推出模内制品。
注塑机的基本结构
注塑机的基本结构注塑机是一种常用的塑料加工设备，用于将熔化的塑料通过模具注射成型，制造各种塑料制品。
注塑机的基本结构由注射系统、锁模系统、液压系统、电器系统和加热/冷却系统组成。
注射系统是注塑机的核心部分，它由塑料加料装置、塑料融化装置和注射装置组成。
塑料加料装置用于将塑料颗粒或粉末送入塑料融化装置，塑料融化装置通过加热和搅拌使塑料熔化成为可注射的熔融状态，注射装置用于将熔融的塑料注入模具中。
锁模系统用于确保模具在注射过程中保持闭合状态。
锁模系统包括模具、模具板、活动板、固定板、导柱和导套。
在注射过程中，模具会承受较大的压力，锁模系统的设计和结构要足够强大和稳定，以确保模具不会变形或开裂。
液压系统是注塑机的动力系统，用于提供注射、开模和顶出等各个动作所需的动力。
液压系统由液压泵、液压缸、阀门和液压油箱等组成。
液压泵负责将液压油从油箱中抽取并通过管路送至液压缸，液压缸则负责产生相应的压力和力。
电器系统是注塑机的控制系统，用于控制注塑机的各项运动和工作过程。
电器系统包括主控制器、电气元件、传感器和执行器等。
主控制器通过接收传感器的信号，并发出相应的指令控制执行器的动作，实现注射、开模、顶出等工艺过程的自动化控制。
加热/冷却系统用于控制模具的温度，以确保注塑过程中塑料的熔化和冷却过程的良好控制。
加热/冷却系统由加热装置、温度控制器和冷却装置组成。
加热装置通过加热元件将热能传递给模具，温度控制器用于监测和调节模具的温度，冷却装置则通过冷却水或冷却气体将模具冷却至一定温度，以便于顶出和取出成型品。
注塑机的基本结构包括注射系统、锁模系统、液压系统、电器系统和加热/冷却系统。
这些部件相互协作，完成塑料制品的注射成型过程。
了解注塑机的基本结构对于正确操作和维护注塑机具有重要意义，能够提高生产效率和产品质量。
注塑机知识
二、注塑成型的循环过程
塑料注射成型过程是一个循环过程，完成一次循环即完成一 次注塑循环周期。每一周期主要包括：定量加料 熔融塑化 施压注射 充模冷却 启模取件。取出塑件后又再闭模，进 行下一循环。每完成一次注塑循环周期，注塑机的注射装置和
合模装置就分别完成一个工作循环，即注射装置和合模装置的各 运动部件均按预定的顺序依次动作一次。 循环过程如下图 塑料原料 预塑 注座前进 模具预热 插嵌件 清理模具 闭模 计量 注射 顶出塑件 制品 塑料注射成型循过程 （放气） 启模 保压 定型 注座退
等动作的情况下，完成一次循环所需要的时间（s)。 等动作的情况下，完成一次循环所需要的时间（s)。 3.另外还有用电总功率、机器尺寸及外形尺寸等参数。 3.另外还有用电总功率、机器尺寸及外形尺寸等参数。
二、注塑机产品型号表示方法
表示注塑机规格的主要参数理论是注射量和合模力，主要是 用合模力。 产品型号由产品代码、规格参数（代码）、设计代码三部分 组成。产品代码由基本代码的辅助代码组成，基本代码由类别代 号、组别代号、品种代号三胩小节顺序组成。
注塑机基本知识
第一章注塑机的基础知识第一节注塑机的分类1.按排列形式分类主要根据注塑螺杆的轴线与模板运动的导轨的排列关系进行分类，平行且水平放置为卧式，平行且垂直放置为立式，相互垂直为角式。
1.1 卧式注塑机具有以下优点：机身低机器重心较低，运行平稳：有利于操纵和维修：成型的制品可以利用自身的重量自动下落，容易实现全自动操作，应此应用广泛。
对大，中，小型机都适用，是目前国内外注塑机采用的最基本形式。
经过多年的技术发展，卧式注塑机细分为曲式，直压式，全自动式三大系列。
根据塑制品成型精度的高低，又可分为普通型和精密型两种类别。
1.2 立式注塑机具有以下优点：占地面积小：模具拆装方便；成型制品的嵌件容易安装。
其缺点是：制品顶出后往往要用手或其他方法将制品取出，不易实现自动化操作，机身较高稳定性差，加料及维修不便。
目前主要用在注塑量在60G以下的小型机上。
1.3 角式注塑机其优缺点介于卧，立两机之间，制品成型时容料经分型面进入模腔，它特别适合成型中心不允许留有浇口痕迹的制品。
如果用卧式或立式注塑机，模具必须设计成多型腔或偏置一边，会经常受到机器模板尺寸的限制。
2 按机器加工能力分类一般用来表示注塑机加工能力的参数的机器的型号规格里标出，有合模力和注塑质量，而多数是合模力表示，过去也有用合模力和注塑质量同时表示的。
例如1 海太牌HTL2000-F5（F6）注塑机，HT表示海太品牌，L表示系列，2000表示机器的和模力为2000吨或2000*10千牛（KN）；F5（F6）表示配置等级。
例如2 海太牌HTE160-F5（F6,7）注塑机，HT表示海太品牌，L表示系列，160表示机器的和模力为160吨或160*10千牛（KN）；F5（F6,7）表示配置等级。
例如3 ZS980/122注塑机，ZS表示卧式注塑机， 980表示机器的和模力为980千牛；122表示机器标准螺杆（B）的注塑质量为122克。
欧洲有些厂商还采用“合模力”和“注射能量”同时表示的方法，如：DH100—430注塑机，DH表示制造商的品牌。
注射成型机的基本结构及分类
注射成型机的基本结构及分类注射成型机是塑料加工中的一个重要设备，被广泛应用于汽车、电器、医疗器械、玩具等领域。
在注射成型过程中，塑料通过注塑机熔化，并注入模具中成型。
因此，注射成型机的基本结构直接影响到塑料成型的质量和效率。
本文将介绍注射成型机的基本结构及分类。
基本结构1. 锁模机构注射成型机锁模机构由移模板和固定模板两部分组成。
在成型过程中，注塑机通过液压或机械传动锁住移模板和固定模板，将模具闭合，并保证成型过程中模具的韧性和合理分配模具的负荷。
2. 注射机构注射机构是整个注射成型机的核心部分，由注射缸、注射器、断料板、螺杆、料斗等组成。
其中注射器负责将塑料料粒加热和融化，注塑机螺杆将塑料料液注入模具中成型，断料板则负责切断塑料料丝，以便下一次注射。
3. 供料机构供料机构是用于给注射机提供塑料料粒的一种装置。
在注射成型过程中，供料机通过送料器将塑料料粒送料到料斗内，再由注射机构将其加热、熔化及注射。
4. 液压机构液压机构是注射成型机的动力来源，由油箱、电机、液压泵、液压马达、油缸、管路等组成。
在成型过程中，液压机通过高压油液将模具锁紧、注塑机构提升和注塑缸推进。
分类注射成型机根据其结构和功能可以分为以下几种类型：1. 传统型注射成型机传统型注射成型机是一种机械式注射成型机，其注塑机构和液压机构独立分离，由二者通过传统的机械连接与协调完成成型过程。
2. 电动式注射成型机电动式注射成型机是一种新型自动化注射成型机，其注塑机构和液压机构由电机驱动，使用更加环保、节能、高效。
3. 立式注射成型机立式注射成型机是一种按照铸造机的工作原理进行设计的注射成型机，其选用了立式结构，对于高精度、高造型要求的产品，具有更为突出的优势。
4. 双色注射成型机双色注射成型机是一种可同时生产两种不同颜色、不同材质的产品的注射成型机，其采用的是双螺杆加上一个喷射口的工质组合。
5. 特殊用途注射成型机特殊用途注射成型机是根据生产特殊物料、特殊工艺要求或特殊产品的生产要求而设计的注射成型机。
成型机基础知识
一、成型机基础知识1、结构组成：注射成型机的三个基本职能：塑化、注射、成型，主要由两部分组成，合模装置与注射装置（完成塑化与注射两个基本职能）⑴．结构组成注射装置：主要作用是将塑料均匀的塑化，并以足够的压力和速度将一定量的熔料注射到模具的型腔中。
主要由塑化部件、料斗、计量装置、传动装置、注射和移动油缸等组成。
塑化部件----由螺杆、料筒和喷嘴所组成。
⑵．合模装置：其作用是实现模具的开、合，在射出时保证成型模具可以紧密地合紧，以及脱出制品。
主要由固定模板、移动模板、连接固定模板的拉杆、合模油缸，移模油缸、连杆机构、调模装置以及制品顶出装置等组成。
⑶．液压系统和电气控制系统：其作用是保证机器按工艺过程预定要求（压力、速度、温度、时间）和动作程序准确有效地工作。
2、分类:⑴．按外型：立式、卧式、角式、多模式⑵．按传动方式：液压式和机械式⑶．按塑化和注射方式：柱塞式、螺杆式、螺杆塑化柱塞注射式3、成型机的基本参数：⑴．公称注射量：在对空注射条件下，注射螺杆或柱塞作一次最大注射行程时，注射装置所能达到的最大注射量，注射量的单位为：g/cm 立方⑵．注射压力：其大小与流动阻力、制品的形状、塑料性能、塑化方式、温度和模温及对制品精度要求等因素有关。
⑶．注射速率：指注射时间、速度⑷．塑化能力：单位时间内所能塑化的物料量。
⑸．锁模力：注射机的合模机构对模具所能施加的最大夹紧力。
锁模力F≥KPA（公斤或吨） K-----压力损失的拆算系数0.4----0.7P -----注射压力 A ------制品在模具分型面上的投影面积（cm 平方）⑹．合模装置的基本尺寸：模板尺寸、拉杆空间、模板间最大开距、动模板行程、模具最大厚度与最小厚度。
⑺．开合模速度：料嘴或动模以某个速度运动到与下模或定模相吻合。
⑻．空循环时间：在没有塑化、注射保压、冷却、射出制品动作的情况下完成一次循环所需的时间，它由合模注射、座升、降、开模以及动作间切换时间组成。
5.2_注射机的基本结构
立式注射机
优点： Ø设备占地面积小； Ø模具拆卸方便； Ø安装嵌件和活动型芯简便可靠。
缺点： Ø不易自动操作 Ø只适用于小注射量的场合，一般注射 量为10～60g。
工作示意图
直角式注射机
Ø适用于中心部分不允 许留有浇口痕迹的塑 料制品 Ø一般用于小注射量的 场合，注射量一般为 20～45g。
工作示意图1
注射成型时注射模具安装在注射机的动模板和定模 板上，由锁模装置合模并锁紧，塑料在料筒内加热呈熔 融状态，由注射装置将塑料熔体注入型腔内，塑料制品 固化冷却后由锁模装置开模，并由推出装置将制品推出。
注射机移动板
注射机固定板
n １．注射装置
Ø零部件：料斗、料筒、加热器、计量装置、螺杆（ 或柱塞和分流梭）及其驱动装置、喷嘴等 Ø作用：塑化、 注射
２．锁模装置（合模装置） Ø零部件：定模板、动模板、拉杆、顶杆、锁模机 构等
动模板
定模板
锁模装置的作用： Ø 1）安装模具，并实现模具的开合动作； Why？ Ø 2）在成型时提供足够的夹紧力使模具锁紧； Ø 3）开模时推出模内制品。
演示1 （液压式锁模装置） 演示2（机械液压联合式锁模装置） 演示3 （机械液压联合式锁模装置） 机械式推出机构
３．液压传动和电器控制
由注射成型工艺过程可知，注射成型由塑料熔融、 模具闭合、熔体充模、压实、保压、冷却定型、开模 顶出制品等多道工序组成。液压传动和电器控制系统 是保证注射成型按照预定的工艺要求（压力、速度、 时间、温度）和动作程序准确进行而设置的。
液压传动系统是注射机的动力系统，而电器控制 系统则是各个动力液压缸完成开启、闭合和注射、顶 出等动作的控制系统。
立式注射机 角式注射机
柱塞式
卧式注射机
注塑机结构及工作原理
注塑机结构及工作原理一、注塑机的工作原理注塑成型机简称注塑机。
注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。
注塑机作业循环流程如图1所示。
图1 注塑机工作程序框图二、注塑机的分类按合模部件与注射部件配置的型式有卧式、立式、角式三种（1）卧式注塑机：卧式注塑机是最常用的类型。
其特点是注射总成的中心线与合模总成的中心线同心或一致，并平行于安装地面。
它的优点是重心低、工作平稳、模具安装、操作及维修均较方便，模具开档大，占用空间高度小；但占地面积大，大、中、小型机均有广泛应用。
（2）立式注塑机：其特点是合模装置与注射装置的轴线呈一线排列而且与地面垂直。
具有占地面积小，模具装拆方便，嵌件安装容易，自料斗落入物料能较均匀地进行塑化，易实现自动化及多台机自动线管理等优点。
缺点是顶出制品不易自动脱落，常需人工或其它方法取出，不易实现全自动化操作和大型制品注射；机身高，加料、维修不便。
（3）角式注塑机：注射装置和合模装置的轴线互成垂直排列。
根据注射总成中心线与安装基面的相对位置有卧立式、立卧式、平卧式之分：①卧立式，注射总成线与基面平行，而合模总成中心线与基面垂直；②立卧式，注射总成中心线与基面垂直，而合模总成中心线与基面平行。
角式注射机的优点是兼备有卧式与立式注射机的优点，特别适用于开设侧浇口非对称几何形状制品的模具。
注射成型设备
（2）立式注射机：注射机的注射装置轴线与合模装 置运动轴线呈一直线垂直排列。 占地面积小，模具拆装方便。但制品顶出后不易自动 脱落，不易实现全自动化操作，且机身高，加料、维修 不方便。目前这种形式主要用于小型注射机。
4. 根据物料在注射机料筒中的塑化方式不同，还可以 将注射机分为柱塞式注射机和螺杆式注射机两大类。
这将在下面注射机的注射系统部分作详细介绍。
第二节 注射机的基本参数与型号
一、注射机的规格型号
我国塑料注射成型机的型号编制方法由基本型号和 辅助型号两部分组成。基本型号和辅助型号之间用短线 隔开。
（3）角式注射机：注射机的注射装置与合模装置轴 线互成垂直排列(L型)。 其优缺点介于立式和卧式之间，使用也较普通，大、 中、小型注射机均有。
（4）多模注射机：多模注射机是一种多工位操作 的特殊注射机。合模装置有多个，按多种形式排列。
多模转盘式注射机
2．按机器加工能力分类 注射机加工能力可用机器的注射量和合模力两个参 数表示。
液压系统：由动力油泵、执行机构（油缸、油马达）、 各种控制阀组成。 电器控制系统：由各种电器、仪表、计算机控制部件组 成。
主要作用：为注射成型提供动力，实现动作控制，保 证注射成型正常进行。
四、注射机的分类
目前使用较多的分类方法有以下几种：
1 按设备外形特征分类 （1）卧式注射机：注射机的注射装置和合模装置的运动轴 线呈一直水平直线徘列。
1．注射装置：由塑化部件（料筒、螺杆、喷嘴等）、料斗、 计量装置、注射和移动油缸等组成。
主要作用：使聚合物均匀地塑化成熔融状态，并以足够的 压力和速度将定量的熔料注入模腔中。
注塑机及工艺基础知识第一
2.注塑机分类：非金属
a.按塑化方式分类：往复螺杆式和柱塞式
b.按合模方式分类：液压式、全电式、
卧式
油电混合式、机械式、液压-机械式
c.按外形特征分裂：卧式、立式、角式
常用的形式：我司使用设备
卧式、液压、往复螺杆式
3.液压式与全电式的优劣：
液压式：液体本身产生的压强大可以用来生
立式
角式
产精度一般而且很大的部品但精密度及稳定
210℃后降温 呈 180℃操作
200~220
500~1500
PP PA6 PA6/6 DELRIN PC
塑料种类
PS ABS PMMA PC 变性PPO 硬质PVC
200~270
210~280
225~280
240~280
260~280
270~310
180~200
190~220
260~270
260~280
b.保压速度、保压压力、保压时间：每段保压由一组保压速度、保压压力、 保压时间组成用来表示该阶段螺杆旋转的速度、施加的压力以及持续的 时间
5.冷却与脱模
冷却指为保证产品顺利脱模产品在模具中停留一段时间直至开模的过程 脱模指模具开模后通过顶杆、顶快、抓手或者气动装置使产品脱离模具的过程 涉及的工艺参数：
模具的锁紧力 它很大程度上反映了注塑机加工制品能力的大小所以 也把它作为表征注塑机规格的参数
3.注射
注射指螺杆旋转产生推进物料的动力把物流射入模具中的环节 涉及的工艺参数：
a.注射位置、注射速度、注塑压力：一般情况均采用分段注射每一段注塑 位置均会有一组注射速度和注射压力用来表示该阶段螺杆旋转的速度和 施加的压力
3.背压
a.增加背压可增加螺杆对熔融树脂所做的功、消除未熔的 塑料颗粒、增加料管内原料密度及其均匀程度、减少射 出收压和翘曲等问题
