闸门开度仪选型手册.
DXM1312CJ-SSI信号转换仪表闸门开度测控仪
被动模式：仪表显示数据为 123.456
仪表36、0D = + 1 2 3 · 4 5 6
注：仪表地址设为“0”为主动模式，地址设为“1”或其它为被动模式。 指令格式 ：详见通讯协议。 六．变送输出零位调整 变送输出的零位（下限）和满度位（上限）在出厂前已调好，在实际使用中如发现偏差，可 先微调，方法是先将 Lo 设定为变送输出下限值，退出设定并置位，测量变送输出值（零位） ，如 有偏差，进入设定状态的 BA0,上下调整参数，同时测量变送输出值，直到达到要求确定退出。 以上的调整只能是微量的偏差，调整方式是平移，调整后，其满度位也有微量平移。
注：以上仅供参考，以交货时产品说明书为准
上海鼎曦自动化科技有限公司 www. 上海市沪宜公路 139-3-303 邮编：201802 Tel:021-69976080
51602270
Fax:021-51062227 oricod@
※工作参数:
*输入信号: 绝对型编码器同步串行 SSI 信号，格雷码或二进制（单圈 10-24 位、多圈 24-29 位， 或 10-24 位直线传感器，订货时注明，其他位数可定制） 。 1 个外部置位开关信号，该信号输入时，可置零位或设定位置。 *工作电压: 220Vac （24Vdc 可订） *输出形式: 一路 4-20mA 模拟量输出.输出 D/A 精度 12 位。 一路 RS485 或 RTU 全数字量输出，自带通讯协议，也可按照客户要求。 2~4 个预设位置输出。继电器干节点，2 个开关为常开+常闭，其余为常开 （区间报警订货可选） 。 *环境温度: -10℃～60℃ *相对湿度: <90% *传输距离： 传感器至仪表连接距离为 100 米， （100 米以上订货时注明，最远不大于 250 米） 电缆推荐用 FK042011（大于 50 米长距离） 输出信号传输距离为 1000 米（4-20mA 传输电缆总阻抗小于 400 欧姆）
kqk-1型闸门开度仪说明书

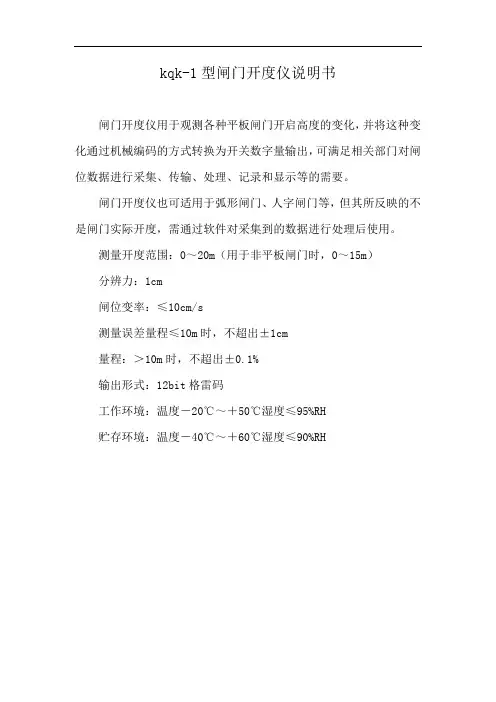

kqk-1型闸门开度仪说明书
闸门开度仪用于观测各种平板闸门开启高度的变化，并将这种变化通过机械编码的方式转换为开关数字量输出，可满足相关部门对闸位数据进行采集、传输、处理、记录和显示等的需要。
闸门开度仪也可适用于弧形闸门、人字闸门等，但其所反映的不是闸门实际开度，需通过软件对采集到的数据进行处理后使用。
测量开度范围：0～20m（用于非平板闸门时，0～15m）
分辨力：1cm
闸位变率：≤10cm/s
测量误差量程≤10m时，不超出±1cm
量程：＞10m时，不超出±0.1%
输出形式：12bit格雷码
工作环境：温度－20℃～＋50℃湿度≤95%RH
贮存环境：温度－40℃～＋60℃湿度≤90%RH。
闸门开度测量仪
闸门开度测量仪一．常见闸门的种类1．平板闸门。
垂直起吊和落下。
小型的螺杆起吊。
大型的卷扬机钢缆起吊。
2．弧形闸门。
（见图一）围绕圆心闸门作弧线运动。
卷扬机钢缆起吊。
液压起吊。
小型的螺杆起吊。
图一弧形闸示意图3．门式闸门（船闸）。
（不是重点）4．其他。
水底闸门。
橡胶坝。
二．闸门开度的测量方法1．直接测量法。
（见图二）直接测量闸门的开启度，传感器直接安装在闸门上。
分模拟式和数字式，取决于传感方式。
上，或是通过其他可变化部位的测量，利用给定的变比或计算方法，换算出闸门的开启度。
分为模拟式和数字式。
三．闸门开度仪的分类1．以原理分类：（1）弹簧自动收缆式。
一般都为直接测量法，测缆随闸门移动而拉出，由弹簧力拉回，测缆的变化反映了闸门的开启度。
缺点是量程不宜大，弹簧机构易老化。
（2）重力自动收缆式。
和1相同，只是收缆是由重力装置进行的。
缺点是量程不宜大，体积较大（3）直接位移测量式。
利用特别的传感方式，直接测出闸门的位移，比如在闸门侧壁上直接安装位移传感器，或是利用激光、红外、超声波等直接测量闸门位移。
缺点是安装调试较难，价格较高。
（4）同轴连接式。
一般为间接测量法，将位移传感器和卷扬机轴或其他随闸门变化的轴用合适的联轴方式连接（联轴节、齿轮齿条、链轮、摩擦等），测量出的结果经换算就是闸门开启度。
缺点是中间过程会引进误差，通用性差，须一机一算。
（5）其他方式。
如磁感应式、变阻式、行程开关式、指针式等。
大多为传统的模拟式或断续式，已不适应现代测量要求。
2．以测量范围分类：比如5M、10M、20M、40M、80M等等。
四．数字式闸门开度仪的原理利用数字式传感器感知闸门变化，并最终能够输出数字量的闸门开度仪称为数字式闸门开度仪。
数字式传感器可以是脉冲型的，也可以是绝对值型的，目前一般都采用绝对值型的。
常用的传感器有光电编码器和接触式编码器。
近年来电容栅和磁栅也欲进入这个领域。
通常闸门的启闭，是利用电动机的动力通过传动装置来进行的，原理上讲，从电动机到闸门的整个链路上（电机-减速机-传动齿轮-卷筒-钢缆-闸门或是电机-减速机-蜗轮-蜗杆-闸门）任何一个运动部件，都可以反映闸门的开启度的变化，闸门开度仪就是要在这其中选出最利于反映闸门开启度变化，又利于实现工艺安装，且不影响闸门运动的位置，实现测量要求。
闸门开度仪
Sel 为方波输出信号，可用作 L/R 左右选通信号。
D1~D8，Hh 为开关量推拉输出，对应于： D1---HA 参 数 动 作 点 ;D2---Ho 参 数 动 作 点 ;D3---H1 参数动作点 ;D4---H2 参数 动 作 点 ;D5---H3 参数动作点 ;D6---da 参数 右 动作点 ;D7---da 参数 左 动作点 ;D8---Hc 参数动作 点;Hh---db 参数动作点;Vs 为推拉输出供电源正，Gnd 为地。
设置 P
P+5
P+10 P+15 P+20
修改密码 当前置位高度 报警极限位置动作上限(D1) 全开（工作最大）位置动作上 限(D2) 下滑H1相对于Ho变化位置(D3) 下滑H2相对于Ho变化位置(D4) 中间工作位置动作上限(D5) 全关位置动作上限(D8) 左右超差动作上限(D6,D7) 左右极限超差动作下限(D9) 转向（0~3） 小数点（0~3） 显示最大值 显示最小值 继电器延时（0~255） 4mA对应高度 20mA对应高度 右4mA调零 右20mA调满 左4mA调零 左20mA调满 平均/左右独立 （1/0） 电流输出 BCD/二进制输出（1/0） 系统高度校准系数(0.8~1.2) 逐点修改 显示闪烁后恢复出厂曲线值 传感器工作点数（n<=16) 每点对应的圈数 按点输入高度计算表
， 23 30 31 0D，返回 = + 000000001)
指令格式 ：详见通讯协议。 变送输出零位调整 变送输出的零位（下限）和满度位（上限）在出厂前已调好，在实际使用中如发现偏差，可先微调， 方法是先将 Lo 设定为变送输出下限值，退出设定并置位，测量变送输出值（零位） ，如有偏差，进入设 定状态的 BA0,上下调整参数，同时测量变送输出值，直到达到要求确定退出。 以上的调整只能是微量的偏差，调整方式是平移，调整后，其满度位也有微量平移。如仍无法达到 零位与满度位的准确要求， 也可进入线性化调整， 方法是先置位 Lo 到变送下限位， 进入特别设置状态 （OA 密码 006210） ，设置参数 BA0,上下调整参数，同时测量变送输出值，然后置位 Lo 到变送输出满度位，进 入特别设置状态（OA 密码 006210） ，设置参数 BAC,上下调整参数，同时测量变送输出满度位值，达到要 求确定退出；此方法需上下限多次调整至上下限均达到要求
闸门开度测控仪使用说明书
闸门开度测控仪使用说明书V2.0济南智泽贸易有限公司目录1、概述 (2)2、技术指标 (2)3、工作原理 (3)4、面板布置及使用方法 (4)5、安装与调整 (7)6、注意事项 (14)7、低功耗说明 (14)8、质保与售后 (15)9、联系方式 (15)10、免责声明 (15)一、概述闸门开度远控测控仪，是根据水利工程的实际需要而制造的，它和绝对编码器相配合组成闸门开度测控装置。
闸门开度测控仪采用微电脑控制技术，具有测量值和设定值数码显示；输入输出电路采用光电隔离技术；四个继电器动作（上限、下限、上升-自动启门、下降-自动闭门），远程讯响提示（选配），继电器动作预置参数由仪表面板的按键（或远程上位机）完成，继电器动作时相应的指示灯点亮、蜂鸣器发出报警（静、响可控）功能。
RS485串行通讯接口等。
该仪表通过内部设定可修改编码器的增量方向、仪表地址编号、内部分段修正系数等，相对零点，用户可轻松地查看和设置，是理想的闸门开度（远控）测控仪表。
下图为闸门开度测控装置结构示意图：二、技术指标1、测量范围：0～9999mm（或0-9999cm）2、分辨率：1mm/或1cm3、精度：±0.1%×量程±1mm/或1cm4、闸门扬程-开度非线性修正系数：（16段）用户可自行调节5、输入信号：SSI接口（同步串行格雷码）；(来自于开度编码器，输入至仪表后面板上的DB25端子)；6、输入接点信号（光电隔离）：输入接点通道3-7路（一般为3路）外部接点入信号处理开度信号微处理器按键接口4-20mA输出RS485接口声光报警继电器输出设定值LED显示测量值LED显示7、通讯接口：RS485串行通讯接口（支持MODBUS-RTU 协议）8、输出信号（光电隔离）：4-20m 标准模拟量输出（对应值可自行调节）（选配）9、输出接点：●上限：测量值大于等于上限值，声、光报警，上限继电器动作；●下限：测量值小于等于下限值，声、光报警，下限继电器动作；●上升：自动启门。
HZF-S1型 闸门开度智能测控仪说明书(JDZ-G编码器信号)
HZF-S1型闸门智能测控仪使用说明书徐州倍思特自动化工程有限公司徐州倍思特自动化工程有限公司一、概述：HZF-S1型闸门开度仪，连接多圈绝对值编码器；仪表有五位高亮度数码管显示，八个预设位置开关（继电器），可以测量多种启闭机的闸门开度(包括钢丝绳多层缠绕)；因是绝对值测量，故所有位置均数字对应，无零点漂移、信号干扰等问题，能适用于较强的干扰场合，确保长时间无故障运行。
二．介绍：1．工作参数：*输入信号：绝对型编码器*工作电压：AC220V±10%/50Hz*输出形式：八个预设位置输出，接点容量AC220V/3A，DC24V/ 3A。
*环境温度：－20~60℃*相对湿度：< 90﹪*精确单位：1cm, 1mm.（可选）*外形尺寸：150（宽）×75（高）×180（深）mm。
*开孔尺寸：152（宽）×76（高）mm.2．功能介绍*数码显示：5位数码显示。
*远传接口：标准MTOBUS-RTU协议RS485信号、4-20mA模拟量信号。
*报警开启设置：蜂鸣器的开与关设置。
*正反向设置：编码器正反向设置。
*继电器点设置：八个预设开关设置，开关形式设置（>=或<=时，继电器动作）。
三、仪表参数设置：1.按键说明：徐州倍思特自动化工程有限公司2．使用操作说明：第一组参数，报警设定值：第二组参数，修正参数设定:徐州倍思特自动化工程有限公司用户注意事项：a)尽量保持控制室内干燥和干净。
b)仪器不能正常工作或损坏时应由专业人员维修。
c)信号及通讯电缆和仪器应避免阳光下长期暴晒及老鼠咬断。
d)电源电压等级必须与仪器相等。
e)信号及通讯电缆不能与高压电缆平行、共用同一线管。
f)仪表正常工作时清零键，不要使用，以免数据丢失．g)仪表接地端必须可靠接地！！h)仪表安装和使用过程中，特别应注意防雨、防晒，防摔打、撞击，要采取一定的保护措施。
i)用户操作时要知道每个预设开关所对应的闸门控制项（如充水、上限、下限等等，才可自行操作）。
ZKY-3闸门开度测控仪-徐州正天闸门开度仪
HHY-3型双荷重测控仪，是根据用户工程实际需要而制造的，具有两路荷重显示和控制。
它和二个荷重传感器相配合组成闸门双荷重测控系统。
该仪器采用微电脑控制技术，具有双路荷重测量值的数码显示，荷重A路、B路各三个继电器控制（90%，100%，110%三个设置点），继电器动作预置由仪表面板的按键完成。
继电器动作时相应的指示灯亮，当超限时蜂鸣器发出报警（静、响可控）声。
该仪表通过内部设定可完成：仪表地址、通讯波特率、荷重测量的修正系数。
荷重传感器相对零点，用户可轻松地查看和设置等，是理想的双荷重测控仪表。
定滑轮定滑轮一、技术指标1、测量范围：A、B两路荷重均为0—999.9KN。
2、分辨率：A、B两路荷重均为0.1KN。
3、输入信号：标准4-20mA信号4、输出接点、信号：◆A、B两路荷重有90%、100%、110%(三个预置点的设定值可在全量程内任意设定)。
★测量值大于等于90%(预警)设定值，报警输出，90%继电器动作；★测量值大于等于100%(额定)设定值，报警输出，100%继电器动作；★测量值大于等于110%(超载)设定值，报警输出，110%继电器动作；5、继电器触点容量：AC250V/5A DC125V/5A6、工作环境：无剧烈振动防尘场所；温度：-15—65℃。
湿度：≤90%（RH40℃）。
7、工作电压：AC220V ±10%8、机箱尺寸(开口尺寸) （mm）：高80×宽160×深160（高76×宽152）二、工作原理荷重测量是通过荷重传感器将A、B两边的闸门重量分别转变为电流或电压信号后，输入到显示控制仪处理，以数字分别显示闸门起重量。
同时，按照各个报警设定值继电器输出不同触点状态，提供控制信号。
系统结构原理框图2、功能定义左面四位数码管：显示A路荷重测量值及预置时的状态指示。
荷重报警灯：90%、100%、110%指示灯分别显示继电器当前状态（继电器吸合对应指示灯亮）。
KD-I型开度测控仪使用说明书
KD-I型开度测控仪使用说明书徐州河海科技有限公司2009年3月目录一、概述 1二、技术参数 1三、后面板接线特性 1四、修改参数操作 2五、仪表清零操作（调零点） 3六、预置设置 3七、使用注意事项 3KD-I型开度测控仪使用说明书一、概述KD-I开度测控仪是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有485，模拟量等信号输出以便组网的智能型闸门开度的测控装置。
该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。
是各种闸门、桥机、门机、起重机等设备的开度测控装置。
适用于传感器和实际闸门开度为线性关系的场合，例如平板闸，也适用于非线性关系的场合，例如弧形闸以及多层钢缆卷筒等。
非线性测量采用分段逼近法，即将整个量程分成若干分段，按各分段的变换系数计算出实际测量值。
用户只要再显示器上预置好各段段末的实际值和相应的传感器值即可。
对于线性测量只要预置第一段段末的实际值和相应的传感器值即可。
二、技术参数1.闸门开度量程：与传感器相同（10m，20m，40m，80m等）2.分辨力：开度1mm。
3.测量精度：±1mm 。
4.显示范围：开度0—9.999m。
5.显示方式：LCD液晶显示。
6.传感器与显示器之间连接方式：多芯电缆（20芯）。
7.输入码制（传感器输出码制）：循环码或其它码制（需定制）。
8.传感器与显示器之间有线距离：大于100m(与电缆直径有关)。
9.输出数据远传方式（可选）：1）RS-485，用一对双绞线传输联网。
数据远传距离：1.2km。
RS-485口通信协议：MOD-HH（MODBUS）。
2）4-20mA电流输出，对应量程可设置。
10.报警、控制功能1）报警控制信号：继电器触点。
触点容量：5A24VDC，5A250V AC。
2）上限：当开度大于等于上限值时, 上限继电器触点吸合;3）下限：当开度小于等于下限值时，下限继电器触点吸合;11.显示器内单片微机加有Watchdog，以防止运行变乱。
闸门开度仪
智能闸门开度仪DIT-KDY-125使用内置进口绝对值多圈编码器来测量闸门开度以及其他类型的位移，可以广泛用于闸门开度、水位以及各种直线位移的测量。
特点智能闸门开度仪DIT-KDY-125有其独特的优点：1、内置绝对值多圈编码器来测量位移，其有效转动圈数可以达到4096圈，与目前市面上使用单圈编码器加电位器的方式不同，本仪器没有机械行程的限制，即使转动的圈数超过4096圈也不会损坏仪器。
2、由于采用绝对值多圈编码器，仪器可以记住当前的绝对位置，即使仪器掉电或者掉电后设备发生了移动，只要上电就可以立即得出当前的测量值。
3、测量精度高，单圈分辨率512线，以128圈行程来算，总线数达65536线，如果测量10米的行程，转动圈数为100圈，则分辨率为0.39mm，对于闸门开度测量和水位测量来说，完全能够满足要求，对于其他高精度的测量场合也能适用。
4、输出信号有4～20mA标准信号和RS485通讯输出，模拟信号的零点输出和满量程输出可以现场设置，RS485输出则采用MODBUS通讯协议，可以直接和可编程控制器（PLC）或上位机组态软件通讯。
5、智能化的功能，特别方便现场的安装调试，由于各种闸门的大小、形状和启闭方式的不同，一般的闸门开度仪在现场安装后，需要根据现场的参数进行计算和设置，有的需要在现场测量和设置比例系数，这直接影响测量的精度而且需要调整多次才能准确，而DIT-KDY-125闸门开度仪则非常简单，用户在现场按规定安装后，只需要设定好测量的起点、终点和总量程即可，设置非常简单方便。
6、所见即所得的设置方式，在现场进行设置时，可以直接将测量的值设为起点和终点，而不用记录测量值后再进行设置。
7、可以进行非线性位移的测量，多达16段的非线性设置，对于弧形闸门或其他非线性的测量场合非常适用。
8、自带8组位置开关输出，可以分别设置开关动作的位置以及动作死区的设置，防止在临界位置时发生开关不断动作的情况。
SMJ-II-C2闸门开度仪说明书
十三.BEN 绝对值编码器精度分为：单圈精度和多圈精度，加起来就是通常说的多少位（常
规单圈 10 位，12 位，13 位，16 位，20 位，多圈 24 位，25 位，30 位，32 位...）。
十四.BEN 绝对值编码器输出可选：SSI、4-20MA、0-10V，profibus-dp、DEVicenet、并行、
十五段折线功能选择。设置为 ON 时，打开折线功能 1 ~ 7 段折线测量值 （原假设直线计算值） 1 ~ 7 段折线标 段折线标准值
Fi
每圈对应高度（长度）设置，或直尺对应总长度
Lo
置位值或 0 位（面板置位或外部开关置位时的当前值）
(0-19999mm ),显示精度为毫米级.(此精度为不计算机械传动机构的误差) 7. 输出信号: A) 闸门开关量信号输出:①开度仪具有 20 路继电器输出,分别对应(左全开,左全
关,左 H1, 左 H2,左纠偏;右全开,右全关,右 H1,右 H2,右纠偏;备用 10 路),② 各点限值可在面板上设定. B) 模拟量信号输出:①开度仪输出两路 4-20mA 信号给 PLC,分别指示左右开度值 ②还有两路供远方使用③模拟量输出精度为≥11Bit,分辨率为 0.01mA. 8. 其他功能: A) 掉电保护:由于采用德国 IFM 绝对型多转编码器,所有位置均数字量一一对应, 开度值在过程中是唯一的;设置的参数存于 EEPROM 内,不会出现掉电丢失数据 的问题.且具有较强的抗电气干扰能力. B) 开度仪可在面板上完成各种参数的设置,调另及修正.
四.BEN 编码器 分为：实心轴，盲孔，通孔。
五.BEN 编码器出线方式分为：侧出线，后出线
六.BEN 编码器按原理分为：磁编码器，光电编码器
MCK-K1闸门开度仪--详细版2
一、 概述MCK-K1 闸门开度仪，由闸位传感器、和测控仪器组成，属单点闸位测控设备，适用于对各类水闸开启高度或开启角度进行测量与控制的场合。
测控仪器内部采用国外先进的集成电路，所有芯片都经过严格的筛选和老化处理；仪器工作所需各种参数从键盘设定，测控仪器的工作可靠性高，抗干扰能力强。
该装置的适用性极广，在水库、水电站、船闸、门机等闸位或起吊高度测控的场合得到了广泛的应用。
无论平板门、弧型门，无论量程多少，该装置在全量程内误差小于等于1㎝。
具有4～20mA 输出。
二、技术参数1 测点数： 1 点2 配套传感器： JBK 系列绝对型编码器3 测量范围： 0～80.00m4 测量精度： ±1cm/1mm5 输入信号传输距： <2.5km6 显示方式： 5位LED7 工作方式： 连续8 输出接口： 4～20mADC(软件校调)，RS4859 参数设定方式： 按键设定，上位机通讯设定10 报警方式： 上、下限和充水各一副继电器接点,备用一对接点。
11 触点容量： 220VAC ，2A12传感器工作环境：温度：-30℃ - 60℃湿度：RH ≤95%13 仪器工作环境： 温度：-10℃ - 55℃,湿度：RH ≤85%14 电源： AC220V三、 工作原理测控装置的工作原理如下图所示：通过传感器对卷筒转动角度的测量，由仪器处理，计算出闸门的开度，再与设定值比较，输出控制接点。
四、安装与调试测控仪器 传感器 卷筒转数 钢丝绳行闸门开度显示控制设备的安装，请按以下步骤进行。
仪表设置前需要完成以下准备：1、安装编码器：根据现场具体情况，把编码器固定到支架上，编码器轴尽可能与启闭机轴同心，注意两者不要靠得太紧，把联轴节用螺钉固定到相应的轴上，编码器轴上的联轴节先不要顶紧螺丝。
，并用专用连接电缆与仪表连接，具体接法见附表；2、安装仪表：把仪表用专用卡具固定在柜面上，接好AC220V电源和地线，并用接好相应接点，通过专用电缆与编码器连接好；3、0位区与高位区：以上工作完成，仪表上电，若仪表上开度值为000.00或×××.××（最大开度值），用手转动编码器轴，该值不变，是因为编码器编码在0位区或在高位区，此时一直向一个方向转动编码器轴直到数值变动为止。
HZF-S3闸门开度荷重智能测控仪说明书(JDZ信号和电流信号)
HZF-S3 型闸门智能测控仪--------------------------------------------------------------------------------------使用说明书徐州倍思特自动化工程有限公司尊敬的用户欢迎你们选用本所的产品,敬请仔细阅读说明书一、产品概述:HZF-S3型闸门智能测控仪，配套JZB型号多圈绝对值编码器及其接收双路4~20毫安的电流信号；仪表开度有5位高亮度数码管显示，左右荷重各有4位高亮度数码管显示；测量多种启闭机的闸门开度(包括钢丝绳多层缠绕)，显示重量，智能保护启闭机的作用。
二、产品介绍:1．工作参数：*输入信号：绝对型编码器,4~20毫安电流信号。
*工作电压：AC220V±5%/50Hz*输出形式：P1(上限)、P2(下限)、P3(控1)、P4(控2)、P5(控3)、110%、90%、欠载；接点容量AC220V/5A，DC24V/ 5A。
*环境温度：－10~60℃*相对湿度：< 90﹪*精确单位：开度：1cm, 1mm.（可选）；荷重：0.1T，0.01（可选）；*外形尺寸：150（宽）×75（高）×220（深）mm。
*开孔尺寸：152（宽）×76（高）mm.2．功能介绍*数码显示：开度5位数码显示，左右荷重各4位数码显示。
*远传接口：标准MTOBAS-RTU协议RS485信号、4-20mA模拟量信号输出。
*报警开启设置：蜂鸣器的开与关设置。
*正反向设置：开度编码器正反向设置。
三、仪表使用方法:1.按键说明：2．用户使用操作说明：（1）、此表参数设置，对应关系如下：*特殊情况：清零:仪表运行时按键4秒钟后左荷重清零。
仪表运行时按键4秒钟后右荷重清零。
仪表运行时按键4秒钟后开度清零。
警告:此项功能只有在闸门落到零位时在操作，仪表正常工作不能按清零键，否则数据不准确!!四、安装与调整1、抗干扰措施当仪表发现较大的波动或跳动时，一般是由于干扰太强造成。
常用的水利水电闸门开度仪
常用的水利水电闸门开度仪在现代水利工程中，人们需要随时知道闸门的位置状态，于是通过在闸门或油缸上安装传感器来检测闸门的开度，这种传感器又叫做闸门开度仪。
近几年来，各种检测闸门开度的位移传感器层出不穷，其中较为常见的传感器按测量原理分主要有以下四种：钢丝绳旋转编码器、陶瓷活塞杆位移传感器、磁致伸缩位移传感器和静磁栅位移传感器。
以下详细阐述这四类传感器的工作原理以及各自的优缺点。
钢丝绳旋转编码器是水利工程上最早成熟的产品，它的主要部件有：旋转编码器、钢丝绳、自动收缆装置。
其测量原理是：当油缸活塞杆运动时，钢丝绳被拉动并带动旋转编码器旋转，从中便得知活塞杆运动的距离，从而得出闸门的开度。
钢丝绳旋转编码器在油缸上的安装分为内置式与外置式。
内置式精度高，抗干扰性强，受环境影响小，不用考虑冬季防冰冻问题，其缺点是安装要求较高，现场保养维护困难，一旦钢丝绳拉断，则有可能损伤油缸内孔加工面，这不仅是传感器的更换，更涉及到油缸本身的损伤与拆卸，工程量巨大。
外置式钢丝绳可作为独立部件安装在油缸表面或闸墙上，虽然有效避开内置式的缺点，但这种安装方式受环境因素影响较大，尤其是当钢丝绳浸入水中时，水流冲击、水面结冰、水中漂浮物等因素都会使读数失准。
此外，钢丝绳还存在打滑和零点漂移等问题，影响读数稳定性。
陶瓷活塞杆传感器也是水利工程上较为常用的产品之一，主要部件有：陶瓷活塞杆、CIMS行程检测装置。
活塞杆在喷涂陶瓷之前做了刻槽预处理，CIMS行程检测装置安装在油缸与活塞杆的结合处，并通过采集活塞杆上的小齿槽来确定活塞杆的位移。
这类传感器优点是耐腐蚀、耐磨损、精度高、寿命长，其缺点是结构复杂，制造难度大，更重要的是无法实现绝对编码，断电后须从零位开始检测，这在工业应用环境中是个重要缺陷。
此外，黑色陶瓷喷涂层局部容易脱落，维护困难。
磁致伸缩类位移传感器大多采用内置式，其核心包括一条铁磁材料的测量感应元件，一般被称为“波导管”，一个可以移动的永久性的磁铁，磁铁与波导管会产生一个纵向的磁场。
ZKH-3闸门开度荷重测控仪说明书
ZKH-3闸门开度荷重测控仪使用说明书（2016.9）徐州瑞丰仪器仪表有限公司地址：江苏省徐州市下淀路230号邮编：221000电话：*************传真：*************一．简介ZKH-3闸门开度荷重测控仪是为测量各种类型的启闭机、门机的开起高度、载荷重量而设计的专用仪表，既可显示闸门的开启高度，又可显示起吊闸门的载荷重量，并具有开度、荷重超限继电器控制功能。
从而保证一旦出现超限，就能立即切断供电回路，实现了安全保护的作用。
根据需要配有485通信、4-20mA输出。
该仪表可广泛应用于水利水电部门。
该机显示直观，操作方便，无需打开仪表，通过面板的按键，就可设置好各个参数，所有设置都具有断电记忆功能。
二．技术参数1．测量范围：开度0~ M, 荷重：0~ T2．测量路数：开度一路荷重：二路3．分辨率：开度1CM 荷重：0.1T4．精度：开度0.2%F.S ±1 CM 荷重：1%F.S ±15．显示：开度4位（1组）荷重4位（2组）6．供电电压：~220V7．环境温度：0~60℃8．相对湿度：≤85%三、输出控制：1．开度：下限、预置1、预置2、预置3、上限（各输出一组常开、常闭触点）2．荷重：90%、110%（各输出一组常开、常闭触点）四．仪表前面板仪表后面板仪表外型及开孔尺寸：五、开度传感器安装开度传感器与闸门启闭机一般通过连轴器与启闭机卷筒轴或小齿轮轴连接，（也可采用链轮、链条连接方式）。
方法是在轴端打三个M6深20的螺孔，将连轴器的接头部件固定在轴上，（或用焊枪把接头焊接在轴上）。
在安装轴的下方安装一块厚度不小于4mm 个的安装板，安装板的水平端面到轴中心的垂直距离一般为在105MM ，按弯板固定孔尺寸在板上打φ8孔用于固定传感器。
将连轴器的另一部件套在传感器伸出轴上，调节固定好传感器，拧紧传感器伸出轴上固定螺钉即可。
调整开度传感器的方法：起动启闭机，把闸门放到全关位， 转动传开孔尺寸 ：感器出轴，使仪表刚好显示、“00.00”。
HK-III型闸门开度荷重测控仪产品说明书
8.具有掉电记忆功能，各种预置数据在停机后再加电开机无需作任何调整即可投入使用。
9.内嵌RS—485通讯接口，便于组网通讯，实现远程监控。
10.具有开度零位校准功能，便于现场调整基准。
三．产品功能
本产品主要用在平板闸门、弧形闸门等闸门控制中，既能显示提升高度和起吊重量，还可以控制闸门的升降至给定的高度，并有闸位荷重超限报警、显示开度和荷载的功能。
重量：0.5Kg.
控制及电源板重量：0.55Kg.
六．操作说明：
a)仪表通电后，屏幕显示系统默认的界面，如“界面1”所示。
界面1
b)按“切换”键，显示“界面2”。
界面2
c)按“确认”键，显示参数设置界面“界面3”。
界面3
在“界面3”中按“开度预置”进如开度预置界面“界面4”，按和可修改开度预置值，更改后按“确认”键返回“界面3”。在“界面3”中按“返回”键，界面切换到“界面1”或“界面2”。
界面15
界面16界面17
再选定“通讯地址”，显示“界面18”可对通讯地址进行设定。
界面18
任一参数都设定完成后，按“返回”可以返回到原始显示界面。
以上界面的选项功能均由箭头指示进行选择。
七注意事项：
1.仪表外壳要有可靠的接地线。
2.禁止仪表连线插头带电插拔。
3.仪表工作位置远离强电磁场。
4.非专业人员禁止自行打开仪表外壳，如有故障请与厂商联系。
HK-III
闸门开度荷重测控仪
产品说明书
湖北华声机电有限公司
一.概述……………………………………………………2
二.产品特点………………………………………………2
闸门开度仪选型手册
前 言武汉华之洋光电系统有限责任公司，是中船重工集团第七一七研究所的控股公司。
系中国光谷骨干企业之一，是武汉市政府正式认定的高新技术企业。
公司依托七一七研究所的技术优势，从事大型光电系统及机电一体化产品的研究、开发、生产、销售、服务。
公司以高新技术为先导，以科研成果产业化为经营宗旨，紧密依托七一七研究所的人才、科技优势和军工企业的技术储备，全面推行ISO9000的质量管理体系。
多年来，先后为我国水利、电力、化工、汽车制造、公安、建材、渔政等20多个行业研制出先进的民用光电系统产品并形成产业化。
公司地处武汉东湖开发区“武汉·中国光谷”光电子信息产业基地，这里设施齐全、交通便利、能源充足、通讯发达、环境优美；东湖开发区内聚集发一批从事光电子信息学科教学、科研、生产的高校、研究院所和企业，拥有一批在国内外有一定知名度的光电子信息的企业，具有较强的技术、人才、产业地域优势。
依托东湖开发区光电子信息产业领域的科技优势和产业基础，通过对人才、资金、技术和产业等资源的整合与重组，降低成本，提高产品的竞争力，同时提高产品市场占有率。
本公司享有武汉—中国光谷的优惠政策，即科技工业园投资优惠政策、投资高新技术产业优惠政策、中外合资企业优惠政策、以及地方政府提供的各项政策措施。
公司于2001年11月通过ISO9000-2000版的质量体系论证和ISO14001环境体系论证，自主开发生产的FDK系列闸门开度仪及FXS系列开度测控仪产品严格按照ISO9000和ISO14000系列标准进行设计、加工、采购、组装、检验、包装、发运以及售前、售后服务。
公司具有进出口经营自主权，保证了进口元器件、原材料（含编码器）的质量和供货周期。
FDK系列数字闸门开度仪及FXS系列智能测控仪表是用于测量、显示和控制平板门、弧形门、人字门等多种闸门开度及门机、吊车等起吊自动测控设备。
FDK系列闸门开度仪及FXS系列测控仪表采用国际先进技术，产品已先后被三峡船闸、二灘水电站、隔河岩水电站、高坝洲水电站、王甫洲水电站、湖南江垭水电站、湖南马迹塘水利工程、湖南五强溪电站、福建水口水电站、福建棉花滩水电站、湖北鄂州市樊口船闸、杭州三堡二线船闸、广东中山市东河水利工程等水利水电工程所采用，并有配套产品出口国外（参见业绩表）。
闸门开度仪
接线端子：
编号 下行 1-2
端子 CLOCK + -
定义
SSI 信号的 CLOCK+/（或用 T+、T-表示）
下行 3-4
Date + -
SSI 信号的 Date+/-
下行 5-6
外供 DC
外供 SSI 编码器电源
+12-24Vdc、 0V(200mA)
下行 7-8
变送 + -
4—20mA 电流输出+/-
一路 RS485 全数字量输出，自带通讯协议，也可按照客户要求。 多个预设位置输出，继电器干节点，灵敏度可设置，开关形式可设置 T4 型 4 个预设位置开关输出或 T8 型 8 个预设位置开关输出 环境温度: -10…60℃ 相对湿度: <90% 数码显示： 6 位数码显示，小数点位置可设定。 零点设置: 可任意位置设零或设指定位置。 圈长设置: 旋转编码器每圈长度设置。 比例系数： 直线位移传感器码值比例系数设定。 正反向设置: 编码器和直线位移传感器正反向设置。 输出调整: 4—20mA 输出对应值设置。4mA、20mA 输出信号微调零、调满 通讯输出： RS485 输出，地址速率设置，通讯协议也可按照客户要求。 非线性设置： 可 16 段非线性设置或现场修正，可用于卷扬叠层、弧形闸门设置。 外形尺寸： 160x80x170（宽高深），金属外壳 开孔尺寸： 152x74 附加远程显示表： DL1312IS 系列输出信号可一路进 PLC，一路进远程显示仪表（可选 RS485 数显表或 4—20mA 显示仪表）
DL1312IS 系列 应用:
可用于液压油缸行程、闸门开度、阀门开度、提升机吊车定位、行车天车定位、炼钢氧枪定位、转炉定位、煤气柜高程测量、 自动仓储、造纸纺织卷料定长等各行业的高精度,长距离的测量定位
SMJ-II C1-6闸门开度仪说明书
三．工作方式说明：
job
d-r
显示
0
\
编码器当前圈数
1
\
| 编码器当前位置 — 置位位置 | * FI
4
2
off
（ 编码器当前位置 — 置位位置 ） * FI
on
—（ 编码器当前位置 — 置位位置 ）|* FI
SMJ-II 功能说明
仪表既有左右纠偏报警功能。左右全开；左右全关；左右中间报警功能。 上下限恢复保持功能.两路 4—20mA 远程显示功能。 面板指示灯说明：
2. 电源:AC220V±15%,50Hz(电源引出插头为国内通用单相三眼插头) 3. 功率: 小于 100W 4. 使用环境: 温度为 0-70℃,湿度 0-95%R.H
1
不大于
5. 注意事项 021 后面是 39536219 开度仪这样沟通。 6. 显 示 : 二 次 仪 表 有 两 路 六 位 显 示 , 分 别 对 应 左 右 两 侧 的 闸 门 开 度 值
Add
仪表通信地址
Baud
通信速率选择
Oa1
报警设定密码选择
Op
输出信号选择
Ba-l
变送输出下限
Ba-h
变送输出上限
BA0
变送输出零点调整
仪表参数设定特别说明：
一、工作点设置
1． 编码器在工作过程中存在 0 圈和 4096 圈交替问题，为了在工作中避免 0 圈和 4096 圈交
替问题，预先把编码器转到某圈。仪表通电后首先要置位，仪表才能在正常工作显示范
十一.BEN 编码器安装方式分为：夹紧法兰、同步法兰、加紧带同步法兰、盲孔（弹簧片，
抱紧）、通孔（弹簧片，键销 ）
十二.BEN 编码器 通讯协议波特率：4800~，9600，19200，115200bit/s，默认为 9600bit/s。
SZM-II型闸门开度测量仪
SZM-II型闸门开度测量仪使用说明书徐州江海传感控制技术有限公司一、概述：SZM—II型闸门开度仪，连接多圈绝对值编码器；仪表有4位高亮度数码管显示，4个预设位置开关（继电器），可以测量多种启闭机的闸门开度(包括钢丝绳多层缠绕)；因是绝对值测量，故所有位置均数字对应，无零点漂移、信号干扰等问题，能适用于较强的干扰场合，确保长时间无故障运行。
二．介绍：1．工作参数：*输入信号：绝对型编码器*工作电压：AC220V*编码器电源：适用于编码器工作电源5VDC。
*输出形式：4个预设位置输出。
*环境温度：－10~60℃*相对湿度：< 90﹪*传输距离: 编码器至仪表连接距离为100米。
*精确单位：厘米。
*外形尺寸：150（宽）×75（高）×160（深）。
2．功能介绍：*数码显示：4位数码显示。
*圈长设置：旋转编码器每圈长度设置；直线编码器总长设定(即量程设定)。
*正反向设置：编码器正反向设置。
*开关设置：4个预设开关面板设置，开关形式设置（>=或<=时，继电器动作）。
*非线形设置：可设3段非线形设置或现场修正，可用于卷扬叠层、弧形闸门等设置。
三、仪表参数设置：1.按键说明：操作键1设置键按键一下进入设置状态，显示EE002左移键在设置状态下，按键一下四位数码管中四位数一次闪烁3增加键在设置状态下，按此键增加参数值（数码管闪动的项增加数值）4确定键在设置状态下，按此键代表设置完成，退出2．用户使用操作说明：此表共有4个预设位置开关输出，对应关系如下：仪表数码显示对应前面板发光灯对应后面板开关内容EE01 P1 P1 第一报警设定值EE02 P2 P2 第二报警设定值EE03 P3 P3 第三报警设定值EE04 P4 P4 第四报警设定值操作：按键一下，显示“EE00”, 再按键一下（键为数字增加键，每按一次则数字依次从0—9循环改变），此时显示“EE01”,接着按键一下，则进入了“第一报警设定值”，在“第一报警设定值”里，请结合键与键，来修改参数，参数修改完毕后，按键一下退出（修改后的参数，由仪表自动保存），这样“第一报警设定值”就设置完成，同样如要修改“第二报警设定、第三报警、第四报警设定等值”，操作同上面一样。
