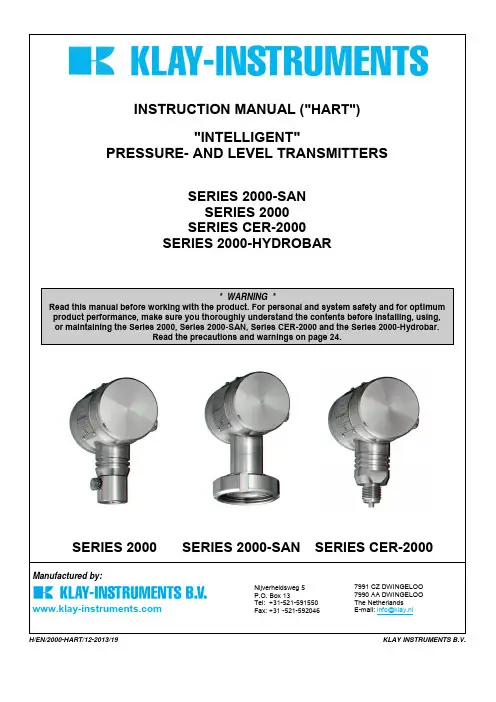

KLAY变送器说明书(英文版)
PAGE
4 4 4 4 4 4 5 5 5 5 6 7 7 7 7 8 8 8 8 8 8 9 9 9 9 10 11 11 11 12 13 13 14 14 14 15 16 17 17 17 17 17
Page 2
Instruction Manual Series 2000 HART
18 19/20 21 21 21 21 21 22 22 22 22 23 24
Programming of the series 2000 Programming with the hand held terminal Programming with DTM Programming with PDA Specifications Precautions and warnings Attachment: EC-Declaration of conformity
INSTRUCTION MANUAL ("HART") "INTELLIGENT" PRESSURE- AND LEVEL TRANSMITTERS
SERIES 2000-SAN SERIES 2000 SERIES CER-2000 SERIES 2000-HYDROBAR
* WARNING * Read this manual before working with the product. For personal and system safety and for optimum product performance, make sure you thoroughly understand the contents before installing, using, or maintaining the Series 2000, Series 2000-SAN, Series CER-2000 and the Series 2000-Hydrobar. Read the precautions and warnings on page 24.

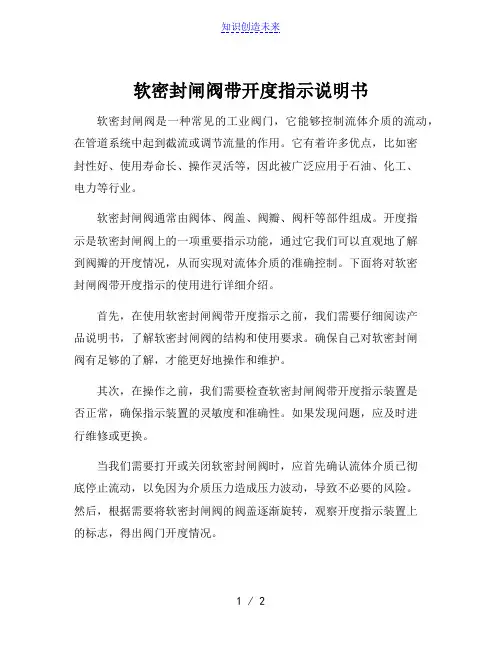

软密封闸阀带开度指示说明书
软密封闸阀带开度指示说明书软密封闸阀是一种常见的工业阀门，它能够控制流体介质的流动，在管道系统中起到截流或调节流量的作用。
它有着许多优点，比如密封性好、使用寿命长、操作灵活等，因此被广泛应用于石油、化工、电力等行业。
软密封闸阀通常由阀体、阀盖、阀瓣、阀杆等部件组成。
开度指示是软密封闸阀上的一项重要指示功能，通过它我们可以直观地了解到阀瓣的开度情况，从而实现对流体介质的准确控制。
下面将对软密封闸阀带开度指示的使用进行详细介绍。
首先，在使用软密封闸阀带开度指示之前，我们需要仔细阅读产品说明书，了解软密封闸阀的结构和使用要求。
确保自己对软密封闸阀有足够的了解，才能更好地操作和维护。
其次，在操作之前，我们需要检查软密封闸阀带开度指示装置是否正常，确保指示装置的灵敏度和准确性。
如果发现问题，应及时进行维修或更换。
当我们需要打开或关闭软密封闸阀时，应首先确认流体介质已彻底停止流动，以免因为介质压力造成压力波动，导致不必要的风险。
然后，根据需要将软密封闸阀的阀盖逐渐旋转，观察开度指示装置上的标志，得出阀门开度情况。
在操作软密封闸阀带开度指示时，我们应该注意以下几点。
一是要轻松平稳地操作阀盖，避免过度力。
二是要保持开度指示装置的清洁，避免灰尘或杂质影响指示结果。
三是要定期检查开度指示装置的灵敏度，确保其准确性。
四是在长时间不使用软密封闸阀时，应保持其处于关闭状态，以防其内部发生问题。
最后，要注意软密封闸阀带开度指示的维护和保养工作。
定期清洁开度指示装置，确保其正常运行。
如果发现指示装置有异常，应及时联系专业人员进行维修。
同时，定期检查软密封闸阀其他部件的磨损情况，及时更换磨损的零部件，延长软密封闸阀的使用寿命。
总之，软密封闸阀带开度指示在工业生产中起到了重要的作用，通过准确指示阀门的开度情况，帮助我们实现对流体介质的控制。
使用软密封闸阀带开度指示时，需谨慎操作，注意维护保养，以确保其正常运行并延长其使用寿命。
希望本文对您有所帮助！。
综合电量变送器使用说明书
综合电量变送器使用说明书标题：综合电量变送器使用说明书一、产品介绍综合电量变送器是一种将被测信号转换为标准电流信号或电压信号的设备，广泛应用于电力系统、自动化控制等领域。
本产品具有精度高、稳定性好、抗干扰能力强等特点。
二、技术参数1. 输入范围：AC 0-5A/0-1A，DC 0-20mA/4-20mA2. 输出范围：DC 4-20mA/0-5V/0-10V3. 精度等级：0.5%4. 工作温度：-25℃~70℃5. 存储温度：-40℃~85℃6. 相对湿度：≤95%（无冷凝）三、操作步骤1. 将变送器接入电源，并确保输入信号在规定的范围内。
2. 根据需要选择输出信号类型（电流或电压）。
3. 使用万用表检查输出信号是否正常。
四、注意事项1. 在安装和使用过程中，应避免强烈震动和冲击。
2. 请勿在潮湿、腐蚀性气体环境中使用。
3. 长期不使用时，应断开电源，存放在干燥、通风的地方。
4. 不得私自拆卸和维修，如有问题，请联系专业人员处理。
五、故障排除如果设备出现故障，首先检查电源和输入信号是否正常，然后按照以下步骤进行排查：1. 检查接线是否正确。
2. 检查变送器的工作环境是否符合要求。
3. 如果以上方法不能解决问题，请联系我们的售后服务部门。
六、联系方式如需了解更多关于综合电量变送器的信息，或有任何疑问和建议，欢迎随时联系我们：电话：XXX-XXXX-XXXX邮箱：***************感谢您选择我们的综合电量变送器，我们将竭诚为您服务！【注】此文档仅供参考，具体操作请参照实物设备及详细的产品手册。
电动二通阀 使用说明书
电动两通阀上海永兵阀门电动两通阀是专供中央空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。
阀体部分采用活塞式结构。
电动阀可与温控器配套使用，由温控器控制电动阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。
方工电动两通阀由温度传感器TE-1，比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统，安装在送风管道的TE一1，把检测到的温度信号传送至TC一1，由TC一1将TE一1的检测值与设定值不断比较，同时不断地输出信号，控制TV一1的开度连接可调，最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况，过滤网越脏，透气率越低，其两侧的压力差越大。
当压力差超过DPS一1的设定值时，微动开关运作，发出报警信号。
当盘管后的温度低于某限值时，低温保护开关TS一1切断送风机的电源，从而使新风风阀关闭，防止盘管内的水结冰，涨裂盘管。
1.用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。
2.驱动器由单项磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作。
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..ZYFT系列电动阀的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。
现场装配，接线灵活、方便。
驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温高湿环境可靠工作。
执行器选用铸铝支架及塑料外壳，体积小、重量轻★选用永磁同步电机，并带有磁滞离合机构，具有可靠的自我保护功能★适合多种控制信号：增量（浮点）、电压（0～10V）、电流（4～20mA）★具有0～10V或4～20mA反馈信号（选配）★传动齿轮采用金属齿轮，大大提高了驱动器的使用寿命★功耗低、输出力大、噪音小★阀体有铸铜、铸铁、铸钢、不锈钢多种材质可供选择，以适合不同工作介质及温度的要求★阀体有螺纹连接和法兰连接两种，安装方便，其构造符合IEC国际标准★阀体结构形式有两通阀（单座）、两通平衡阀（平衡式）、三通合流和三通分流阀它分为直动式和先导式2种。
3寸流体控制阀门说明书
Product Features50 psi bubble tight shut-off, Long stem design allows for 2” insulation, Valveface-to-face dimensions comply with API 609 & MSS-SP-67, Completelyassembled and tested, ready for installation, Tees comply with ASME/ANSIB16.1 Class 125 flangesApplicationThese valves are designed to meet the needs of HVAC and commercialapplications requiring bubble tight shut-off for liquids. Typical applicationsinclude chiller insolation, cooling tower isolation, change-over systems, largeair handler coil control, bypass and process control applications. The largeCv values provide for an economical control valve solution for larger flowapplications. Designed for use in Victaulic piping systems.Jobsite NoteValves should be stored in a weather protected area prior to construction.Complete installation recommendations can be found in Belimo’s Installationand Maintenance Instructions for F6/F7… Butterfly Valves.Application NotesThese valves are designed to meet the needs of HVAC and commercialapplications requiring 0% leakage for liquids. Typical applications include chillerisolation, cooling tower isolation, change-over systems, large air handler coilcontrol, bypass and process control applications. The large Cv values providefor an economical control valve solution for larger flow applications. Designedfor use in ANSI flanged piping systems.F780HDU, 3-Way Butterfly ValveResilient Seat, 304 Stainless Steel DiscDatecreated,7/1/216-Subjecttochange.©BelimoAircontrols(USA),Inc.F780HDU, 3-Way Butterfly Valve Resilient Seat, 304 Stainless Steel DiscDatecreated,7/1/216-Subjecttochange.©BelimoAircontrols(USA),Inc.†Rated Impulse Voltage 800V, Type action 1, Control Pollution Degree 3.GMX24-MFT-X1Modulating, Non-Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 07/10/2016 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .AActuators with appliance cables are numbered.Provide overload protection and disconnect as required.Actuators may also be powered by 24 VDC.Only connect common to negative (-) leg of control circuits.A 500 Ω resistor (ZG-R01) converts the 4 to 20 mA control signal to 2to 10 VDC.Control signal may be pulsed from either the Hot (Source) or Common(Sink) 24 VAC line.For triac sink the Common connection from the actuator must be connected to the Hot connection of the controller. Position feedback cannot be used with a triac sink controller; the actuator internalcommon reference is not compatible.IN4004 or IN4007 diode. (IN4007 supplied, Belimo part number 40155).46Actuators may be controlled in parallel. Current draw and input impedance must be observed.47Master-Slave wiring required for piggy-back applications. Feedbackfrom Master to conrol input(s) of Slave(s).Meets cULus requirements without the need of an electrical ground connection.!WARNING! LIVE ELECTRICAL COMPONENTS!During installation, testing, servicing and troubleshooting of this product, it may be necessary to work with live electrical components. Have a qualified licensed electrician or other individual who has been properly trained in handling live electrical components perform these tasks. Failure to follow all electrical safety precautions when exposed to live electrical components could result in death or serious injury.GMX24-MFT-X1Modulating, Non-Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 07/10/2016 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .GMX24-MFT-X1Modulating, Non-Spring Return, 24 V, Multi-Function Technology®D a t e c r e a t e d , 07/10/2016 - S u b j e c t t o c h a n g e . © B e l i m o A i r c o n t r o l s (U S A ), I n c .。
上海柯普乐自动化仪表有限公司磁致伸缩液位变送器操作说明书
上海柯普乐自动化仪表有限公司Shanghai KSR-KUEBLER Automation Instrument Co., Ltd.V2.0.FLM(CN/EN)/05.2022磁致伸缩液位变送器Magnetostrictive level transmitter安装和操作说明书Mounting and operating instructions2014L300-31Q31/0117000277C002-2022目 录工作原理 1 应用领域 2 技术指标 2 结构安装 2 电气连接 5 操作规程 6 模拟输出18 数字通讯18 失效分析及支持22 维修及维护23 防爆说明23 储存23 质量保证23 产品附件23 ATEX Ex d说明25 浪涌保护器说明30 SIL安全手册31工作原理 一根磁致伸缩线穿过导管，顶部电路板周期发射的大电流脉冲沿磁致伸缩线传播，产生环形电磁场。
脉冲发射的同时开始记录时间。
浮球漂浮在液面上, 内置磁钢。
两个磁场交叠处，在磁致伸缩线上产生扭应力波，以与材料相关的特定速度，沿着磁致伸缩线向上下两个方向传播。
其中向下传播的扭力波到达传感器底部后发生反射再向上传播。
两个扭应力波传到顶部后被压电晶体转换成电信号，两个传播时间也被捕捉记录。
通过计算可得出液面和界面的位置，转换后输出电信号。
图2. 产品示意图图1. 磁致伸缩效应图FFG-P 系列FFG-BP 系列电流脉压电晶扭应力磁致伸缩线扭应力浮球内置磁浮球磁场电流磁场应用领域 MAGNODUL磁致伸缩液位计精度很高，采用浮力和磁致伸缩原理来连续测量液位，FFG-P 型变送器安装于罐体的顶部或者底部，FFG-BP 型变送器配合磁性翻柱式液位计使用。
经过认证可用于存在爆炸性气体的危险环境。
特性：·传感器导管完全密封； ·无磨损；·依靠磁性来检测液位；·振动和小的冲击影响不明显； ·接线盒防护等级：IP66 / IP67； ·高精度； ·高分辨率；·液面变化响应快；·电压下降后测量值也可快速读取； ·直接、线性的测量液位；·可根据给定罐体的形状将液位高度转换成容积；·内部传感器由金属外管保护，所以适合用于腐蚀和有毒的介质，也可用于食品饮料行业；·线性模拟液位量程，输出4-20 mA 电流信号，可用于控制和显示设备，兼容数字 HART ®界面使得单一回路上带多个变送器成为可能（多站式）。
电动阀门的操作方法范本
工作行为规范系列电动阀门的操作方法（标准、完整、实用、可修改）编号：FS-QG-20526电动阀门的操作方法Operation method of electric valve说明：为规范化、制度化和统一化作业行为，使人员管理工作有章可循，提高工作效率和责任感、归属感，特此编写。
1操作前的准备1.1操作阀门前，应认真阅读操作说明。
1.2操作前一定要清楚气体的流向，应注意检查阀门开闭标志。
1.3检查电动阀外观，看该电动阀门是否受潮，如果有受潮要作干燥处理；如果发现有其他问题要及时处理，不得带故障操作。
1.4对停用3个月以上的电动装置，启动前应检查离合器，确认手柄在手动位置后，再检查电机的绝缘、转向及电气线路。
2电动阀门操作注意事项2.1启动时，确认离合器手柄在相应位置2.2如果是在控制室控制电动阀，把转换开关打大REMOTE位置，然后通过SCADA系统控制电动阀的开关。
2.3如果手动控制，把转换开关打在LOCAL位置，就地操作电动阀的开关，电动阀开到位或者关到位的时候它会自动停止工作，最后把运行转换开关打到中间位置。
2.4采用现场操作阀门时，应监视阀门开闭指示和阀杆运行情况，阀门开闭度要符合要求。
2.5采用现场操作全关闭阀门时，在阀门关到位前，应停止电动关阀，改用微动将阀门关到位。
2.6对行程和超扭矩控制器整定后的阀门，首次全开或全关阀门时，应注意监视其对行程的控制情况，如阀门开关到位置没有停止的，应立即手动紧急停机。
2.7在开、闭阀门过程中，发现信号指示灯指示有误、阀门有异常响声时，应及时停机检查。
2.8操作成功后应关闭电动阀门的电源。
2.9同时操作多个阀门时，应注意操作顺序，并满足生产工艺要求。
2.10开启有旁通阀门的较大口径阀门时，若两端压差较大，应先打开旁通阀调压，再开主阀：主阀打开后，应立即关闭旁通阀。
2.11收发清管球（器）时，其经过的球阀必须全开。
请输入您公司的名字Foonshion Design Co., Ltd。
KD-I型开度测控仪使用说明书
KD-I型开度测控仪使用说明书徐州河海科技有限公司2009年3月目录一、概述 1二、技术参数 1三、后面板接线特性 1四、修改参数操作 2五、仪表清零操作（调零点） 3六、预置设置 3七、使用注意事项 3KD-I型开度测控仪使用说明书一、概述KD-I开度测控仪是针对水利，水电，水文行业的实际需要而研制的,它是相对独立同时又有485，模拟量等信号输出以便组网的智能型闸门开度的测控装置。
该仪器采用嵌入式微电脑控制技术，功能强大，性能稳定可靠，精度高，抗干扰能力强。
是各种闸门、桥机、门机、起重机等设备的开度测控装置。
适用于传感器和实际闸门开度为线性关系的场合，例如平板闸，也适用于非线性关系的场合，例如弧形闸以及多层钢缆卷筒等。
非线性测量采用分段逼近法，即将整个量程分成若干分段，按各分段的变换系数计算出实际测量值。
用户只要再显示器上预置好各段段末的实际值和相应的传感器值即可。
对于线性测量只要预置第一段段末的实际值和相应的传感器值即可。
二、技术参数1.闸门开度量程：与传感器相同（10m，20m，40m，80m等）2.分辨力：开度1mm。
3.测量精度：±1mm 。
4.显示范围：开度0—9.999m。
5.显示方式：LCD液晶显示。
6.传感器与显示器之间连接方式：多芯电缆（20芯）。
7.输入码制（传感器输出码制）：循环码或其它码制（需定制）。
8.传感器与显示器之间有线距离：大于100m(与电缆直径有关)。
9.输出数据远传方式（可选）：1）RS-485，用一对双绞线传输联网。
数据远传距离：1.2km。
RS-485口通信协议：MOD-HH（MODBUS）。
2）4-20mA电流输出，对应量程可设置。
10.报警、控制功能1）报警控制信号：继电器触点。
触点容量：5A24VDC，5A250V AC。
2）上限：当开度大于等于上限值时, 上限继电器触点吸合;3）下限：当开度小于等于下限值时，下限继电器触点吸合;11.显示器内单片微机加有Watchdog，以防止运行变乱。
天津百利二通电器 VOT 阀位电流变送器 说明书
(本说明书应与阀门电动装置使用说明配合使用)VOT阀位电流变送器使用说明书天津百利二通电器有限公司用途：本阀门电动装置在开启、关闭阀门或其它装置运行过程中，用以输出4～20mA标准信号，提供给自动化仪表。
特点：本品采用最新功率集成电源技术和高精度集成运放技术，具有一定的抗环境干扰能力。
可直接接入交流190～250V或直流24V电源，不需配备变压器和稳压装置。
超小型设计，可适用狭小空间，安装方便。
技术参数：输出信号：4～20mA DC；精 度：±0.5%；输入电阻：0～1KΩ；负载电阻：≤300Ω；电 源：AC 190～250V，50Hz/24VDC±15%工作环境：-20～40℃ 。
接线及调整：端子L，N连接AC 220V电源的火线和零线，端子+，-连接DC24V电源的正极和负极，为VOT电流变送器供电。
端子P1，P2，P3连接阀位电位器，阀门开度在50%时P1，P2和P2，P3间的电阻值应在500Ω左右，阀门开度在100%时P1，P2间的电阻值为100～200Ω之间。
接通电源，操作阀门至全开位置，调定20mA（调满）调整电位器，使电流变送器输出20mA，（顺时针转动电流变大）。
操作阀门至全闭位置，调定4mA（调零）调整电位器，使电流变送器输出4mA，（顺时针转动电流变大）。
重复操作阀门至全开、全关位置，再次检查确认电流变送器输出是否为20mA，4mA。
调试无误后可正常使用。
外形及安装尺寸：VOT卧式及外形安装尺寸：VOT立式及外形安装尺寸：应用接线图 ：1.AC220V 供电接线图：RP1220VAC4-20mA电位器2.DC24V 供电接线图：RP1DC24V电源4-20mA输出 阀门电位器3.DC24V 两线制接线图：RP1电源DC24V 输出4-20mA阀门电位器产品编号：原理图号：出厂日期：检验员：天津百利二通电器有限公司地址：东丽区新中村闽中路22号（塘高阀门院内）邮编：300240电话：（022）26750350 26154215 传真：（022）26322556E-mail:*************。
液位变送器使用说明【模板】
液位变送器使用说明液位变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的专用集成电路将传感器毫伏信号转换成标准远距离的传输电流信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。
该系列产品广泛应用于工业过程控制、石油、化工、冶金等行业。
本产品符合GB 3836.1-2000 《爆炸性气体环境用电气设备第1部分：通用要求》、GB 3836.4-2000 《爆炸性气体环境用电气设备第４部分：本质安全型＂i＂》标准相应规定。
仪器防爆标志为：ExiaⅡCT4。
主要技术参数1、工作温度：0℃～70℃；2、绝缘电阻在参比工作条件下，变送器各端子对地之间的绝缘电阻不得低于20MΩ/250V。
3、防爆性能仪器防爆性能符合ExiaⅡCT4的要求。
4、 4-20mA无极性连接。
5、多级电气保护。
外形及安装外形结构见图，液位变送器（线缆投入式）由壳体、放大器、接线端子、防护帽、中空导线等组成；根据用户的需要可以选用智能数码表头或液晶表头显示。
安装方法⑴选择易于操作、维护的地方进行安装；⑵应尽量远离搅拌源、热源的地方安装；⑶投入式液位变送器安装时，金属探头要轻轻沉入容器底；电气连接打开仪表后盖（接线端子面），见接线端子，具体电气连接请参阅工业型压力变送器接线图。
直接引线式投入式液位计接线：红色线：电源正蓝色线：电流信号输出安全使用注意事项⑴搬运与安装变送器时应小心谨慎，避免碰撞而影响电路的性能。
⑵液位计进压口内有隔离膜片，切勿人为用异物触碰，定期清淤，以免阻塞。
⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。
⑷投入式液位变送器安装，请勿利用导线吊装产品之外的重物。
⑸导线为特制防水导线，安装、使用过程中应杜绝磨损、刺破、划伤导线，若现场存在以上问题，导线应采取保护措施。
否则厂家维修时要收取相应的费用。
⑹安装使用中如遇到问题请及时与我公司联系，在产品发生异常时，请不要擅自打开进行修理。
TKDA TPSADA TPFADA TPHADA系列工业压力变送器操作手册说明书
The Fine-Autozero function doesn’t work outside the defined limits.
The whole Zero unbalancement in addition to the zero done by the manufacturer, has to be within ± 20%FS.
Stop calibration Release the CAL pin short-circuit
The Autozero function doesn’t work outside the defined limits.
NOTE: During the Autozero phase, the output for current transmitter series, will increase around 7mA. That’s a short variation only visible during the Autozero phase; it won’t have any effects on the final result.
NOTE: - The step duration time is 5 sec - During the Autozero phase, the output for current transmitter series, will increase to around 7mA.
Furthermore between the step variations it will be possible to have short overcurrent up to 7mA. - That’s an immediate variation only visible during the Autozero phase; it won’t have any effects on the final result. - The new zero value setted with the “Fine-Autozero” function, will be the zero reference for future “Autozero” procedures.
开封开创节流装置说明书
目录第一部分标准节流装置 (1)一概述 (1)二用途及特点 (1)三测量原理及流量方程式 (1)3.1.测量原理 (1)3.2.流量方程式 (2)四结构及主要技术参数 (2)4.1.标准孔板 (2)4.2.标准喷嘴 (4)4.3.长径喷嘴 (4)4.4.古典文丘里管 (4)4.5.几种非标准节流装置结构简图 (5)4.6采用法兰标准 (6)五安装与使用 (7)5.1安装及对于安装的主要要求 (7)5.2 使用及对使用的主要要求 (8)第二部分LGV内锥型节流装置 (10)一概述 (10)二产品用途和特点 (10)2.1用途 (10)2.2主要特点 (10)三结构与工作原理 (11)3.1基本结构 (11)3.2工作原理与流量测量方程式 (13)四.主要技术参数 (13)五.外形和连接尺寸 (14)5.1 LGV型V内锥节流装置外形与连接尺寸 (14)5.2.LGV-C型V内锥节流装置外形与连接尺寸 (15)5.3.LGV-J型V内锥节流装置外形与连接尺寸 (16)5.4.LVZT型V内锥节流装置外形与连接尺寸 (16)六.安装要求及注意事项 (16)第三部分楔形流量计 (18)一、测量原理 (18)二、楔形流量计的组成及结构 (19)三、楔形流量计的安装使用 (19)供应的成套性和订货须知 (21)1.供应的成套性 (21)2.订货须知 (21)附录一：差压信号管路和差压变送器安装主要方式 (23)附录二：本公司生产的主要节流装置名称、型号、规格一览表 (26)附录三产品选型编码 (27)节流装置是差压式流量计中的现场仪表，它将不能直接测量的流量值转化为可直接测量的差压（力）信号，它是差压式流量计中的敏感元件，相当于众多流量计中的传感器。
一套完整的节流装置应当包括：节流件、节流件的夹持件、与管道的连接件、密封件、紧固件及压力的引出件等。
我公司生产的节流装置分为标准节流装置和非标准节流装置两大类，前者有标准孔板、标准（ISA1932）喷嘴、长径喷嘴、古典文丘里管和文丘里喷嘴；后者有大口径（D N＞1000mm）孔板、圆缺孔板、偏心孔板、1/4圆孔板、环形孔板、耐磨孔板、锥形入口孔板、双重孔板、内藏孔板、端头孔板、限流孔板、大口径（D N＞1200mm）文丘里管、矩形文丘里管、插入式文丘里管、双重文丘里管、机翼型测风装置、均速（笛形）管、V形内锥节流装置、楔形节流件、弯管节流件等等。
浓度变送器中文操作说明书
5.1 测试菜单 ............................................................................. ..................................10 5.2 输入参数 ............................................................................. ..................................10 5.3 校正方法 ............................................................................. ..................................11 5.4 输入悬浮固体浓度 ............................................................... ..................................12 5.5 更改频率 ............................................................................. ..................................12 5.6 选择设置 ............................................................................. ..................................13 5.7 选择语言 ............................................................................. ..................................14 5.8 阅读故障代码 ...................................................................... ..................................15
闸门开度仪使用说明书
测量开度范围：0～20m（用于非ห้องสมุดไป่ตู้板闸门时，0～15m）
分辨力：1cm
闸位变率：≤10cm/s
测量误差量程≤10m时，不超出±1cm
量程：＞10m时，不超出±0.1%
输出形式：12bit格雷码
工作环境：温度－20℃～＋50℃湿度≤95%RH
贮存环境：温度－40℃～＋60℃湿度≤90%RH
中慧天诚
闸门开度仪使用说明书
资料介绍
价格
闸门开度仪型号：WP-20
闸门开度仪用于观测各种平板闸门开启高度的变化，并将这种变化通过机械编码的方式转换为开关数字量输出，可满足相关部门对闸位数据进行采集、传输、处理、记录和显示等的需要。
闸门开度仪也可适用于弧形闸门、人字闸门等，但其所反映的不是闸门实际开度，需通过软件对采集到的数据进行处理后使用。
压力液位变送器说明书
压力液位变送器说明书(共6页) -本页仅作为预览文档封面，使用时请删除本页-目录一、产品用途 (1)二、产品特点 (1)三、技术指标 (2)四、物理性能 (3)五、工作原理 (3)六、零点和量程的调整 (3)七、选型方法 (4)八、外型尺寸 (5)九、安装使用注意事项 (7)一、产品用途本产品广泛用于石油、化工、污水处理、城市供水、机械、冶金、电力、科研等企事业单位，实现对液体、气体或蒸汽压力的测量，并适用于各种场合全天候环境及各种腐蚀性液体、气体、蒸汽压力的测量与控制。
二、产品特点1、准确度高，稳定性好。
除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性不，温度稳定性好。
2、可靠的机械保护IP65和防爆保护iaⅡCT5可用于各种恶劣环境。
3、可用于测量粘稠、结晶和腐蚀介质。
4、4~20mA Dc标准电流信号输出，二线制工作，带负载抗干扰能力强。
5、体积小、重量轻，安装、维护、使用方便。
三、技术指标被测介质：液体、气体、蒸汽测量范围：表压0~2kpa~60Mpa绝压0~100 kpa~35Mpa负压-100 kpa~（液位）0~10米~100米输出：4~20mA DC 二线制精度：% %电源电压：12~36V DC稳定性：优于±%FS年机械保护：IP65使用温度：-20~+80℃存储温度：-40~+125℃过载极限：额定量程的~3倍相对湿度：小于95%负载电阻：不大于750Ω安装位置：无影响零点温度系数：小于%/℃满程温度系数：小于%/℃四、物理能量外壳：铝合金重量：约1kgO形环：丁晴橡胶隔离膜片：316不锈钢外壳喷涂：环氧树脂电气连接：赫斯曼接头、防水接头接触介质连接件：不锈钢过程连接方式：M20×、M12×、1/2NPT、G1/4NPT、G1/4、G1/2、G3/8（根据用户要求定制）五、工作原理过程压力通过压力传感器将压力信号转换电信号，经差分放大器、输出放大器后，再红V/A转换器的转换，转换为与输入压力成线性对应关系的4~20mA标准电流输出信号。
NIVELCO NIVOPRESS N水下静态液位变送器说明书
BKI16ATEX0009♦ npk4110a0600h_04 ♦ 1/4Thank you for choosing a NIVELCO instrument. We are sure that you will be satisfied throughout its use!1. APPLICATIONThe NIVOPRESS N submersible hydrostatic level transmitters are applicable for the continuous level measurement of clean or chemically faintly contaminated liquids in wells, open reservoirs or tanks. The NC type is recommended for level detection of polluted water. The NIVOPRESS is easy to install into already existing tanks and in deep drilled wells and is especially recommended for controlling submersible pumps. The use of the supplemental accessories is recommended. Using the NAW-104 sewage adapter direct contact between the sewage and the diaphragm of the built-in pressure sensor can be avoided. 2-wire types are available with built-in 4-wire Pt100 temperature sensor or separate 2-wire temperature transmitter. 2-wire types (except NC -2 - ) have HART communication interface. The N K-5 - Ex types can be used in explosion hazardous environment.* special order max. +75°C2.1 A CCESSORIES− User’s Manual − Warranty Card − Declaration of ConformityA CCESSORIESC ABLE TERMINAL BOX NAA-101 Dimensions93 x 93 x 55 mmIngress protection IP 65Operating temperature –40 °C … +70 °CMaterial PolistyrolCable glandM20x1.5 (cable ∅ 5… ∅ 10 mm)Electrical connectionTerminal block for cable with max. cross section of 2.5 mm 2C ABLE TERMINAL BOX WITH OVERVOLTAGE PROTECTION * NAA-102 DataSee: NAA-101 Electrical dataSee: OVP C ABLE MOUNTING WEDGE CLAMP NAA-209 Max. mech. load300 m cable Operating temperature -20 °C … + 60 °CO VERVOLTAGE PROTECTION OVP22/33 * OVP32/33 * Mounting outdoor EN 60715 - 35 mm rail Dimensions72 x 42 x 19 mm62 x 65 x 18 mmIngress protection IP 54IP 20Breakdown voltage 33 V Absorbed energy 600 W / 1 msInternal resistance 13 Ω Leakage current≤ 10 μA* only for 2-wire 4…20mA equipments!Manufacturer H-1043 Budapest, Dugonics u. 11.Phone: (36-1) 889-0100 Fax: (36-1) 889-0200E-mail:********************:NIVELCO Process Control Co.NIVOPRESS2/4 ♦ BKI16ATEX0009 ♦ npk4110a0600h_042.2 O RDER CODE (NOT ALL COMBINATIONS POSSIBLE!)NIVOPRESS N––S ENSOR / C ABLE MATERIAL / H OUSING / P ROCESS CONN . C ODE O UTPUT C ODE V ERSION C ODE M EASURING RANGE * C ODE C ODE C ABLE LENGTHC ODE Ceramic (capacitive) / PUR / 1.4571 C 2-wire 4 – 20 mА +HART K Normal NC 2 1 m water head 1 0 0 m 0 m 0 Ceramic (capacitive) / FEP / 1.4571 T 3-wire 0 …10 V DCHNormal42 m water head2 1 10 m 1 m 1 Stainless steel (piezoresistive) / PUR / 1.4571 P Ex 5 5 m water head3 : : : :Stainless steel (piezoresistive) / FEP / 1.4571 F 4 – 20 mА, level + HART and4 – 20 mА temperature D10 m water head4990 mU p t o 100 m9 m 9 20 m water head 5 A 100 m0 m 0 Stainless steel (piezoresistive) / PUR / 1.4571 / ¾” threadedZ4 – 20 mА +HART andPt100BP50 m water head 6 B 200 m10 m1 100 m water head 7 C 300 mStainless steel (piezoresistive) / FEP / 1.4571 / ¾” threadedR 200 m water head 8 : : Ceramic (piezoresistive) / PUR / 1.4571 KO v e r 100 m90 m9 Ceramic (piezoresistive) / FEP / 1.4571 NCeramic (piezoresistive) / PUR / 1.4571 / ¾” threadedDCeramic (piezoresistive) / FEP / 1.4571 / ¾” threadedH * can be set within the range on special request Ceramic (piezoresistive) / PUR / POM BCeramic (piezoresistive) / FEP / POM G A CCESSORIESCable terminal boxNAA-101 Sewage adapter NAW-104 Cable terminal box with OVP NAA-102 OVP22/33 (outdoor) Cable holding sliding sleeve NAA-105 Overvoltage protection units OVP32/33 (rail mountable) Cable mounting wedge clampNAA-209IMENSIONSBKI16ATEX0009♦ npk4110a0600h_04 ♦ 3/4L EGEND :C ABLE COREC OLOUR1 Shielding Yellow2 Positive power supplyRed3 Negative power supply, Voltage output (-) Black with an additional blue-coloured insulation4NPH/NZH (3-wire) types: Voltage output (+); NPP/NZP types: Pt100 sensor current drive;NPD/NZD types: positive power supply of the temperaturetransmitter Uncoloured5NPP/NZP types: Pt100 sensor current drive;NPD/NZD types: negative power supply of the temperaturetransmitterUncoloured + blue shrinkable tube6 NPP/NZP types: Pt100 sensing Black7 NPP/NZP types: Pt100 sensing Black / redLBreathing capillary with vapour filter–2-WIRE 4 – 20 mA 3-WIRE 0 … 10 V DCW IRING OF OVP 22/33IN1, IN2 – inputsOUT1, OUT2 – inputs GND – groundW IRING OF OVP 32/33F E C D A B HG O O 12I I 12I1 (C), I2 (D) – inputsO1 (F), O2 (E) – inputs A, B, H, G – groundI NSTALLATION EXAMPLE USINGO VER V OLTAGE P ROTECTION UNITS3. INSTALLATIONFor fastening the cable use NAA-209 cable mounting wedge clamp that provides a solution for hanging the cablewithout slipping and risk of rupture.For the NP and NK types the NAW-104 sewage adapter can be snapped in the place of the sensor protectingcap.For the NZ and ND types the NAZ-103 threaded sewage adapter can be used. S TEPS OF INSTALLATION− The cable of the level transmitter should not be twisted. In case of NZ / NR types with threaded connection, make sure that the cable is not fixed prior to screw the sensor into the suitable process connection.− Feed the special cable through the glands, arrange proper length of cable and fasten the cable with the glands.− Excessive cable parts have to be wound on a pipe with a min. diameter of 100 mm. The special cable must not be cut short!− L et the probe down to the lowest possible point, as only the height of the liquid above the probe will be measured.For connecting the special breathing cable and the signal cable use the cable terminal box NAA101 or NAA102 (with IP65), that accommodates the cable end in an ambience free of dust and humidity. Fasten the cable terminal box (e.g. by the use of 2 pcs of M4 screw) to a plain surface. In open air or industrial applications the transmitter should be protected against transient surges / overvoltage.The GND of the OVP must be connected with the shortest possible wire to the protecting ground. In this case it is suggested the NAA-102 terminal box (with OVP) is installed close to the location of the measurement.M OUNTING EXAMPLEAt the opposite end of the cabling the use of an additional over-voltage protection (OVP22/33 or OVP32/33) is advised close to the processing unit.If safety is a priority, use of a protecting electrode enhances the efficiency of the electrical protection!4.1S PECIAL CONDITIONS FOR SAFE USEThe hydrostatic level transmitters with Ex ia IIC and Ex ia IIB protection type can only be used in intrinsically safe loops powered by a certified power supply with the previously given technical data.The metal housing of the device must be connected to the EP network using the connection cable marked with 1.5. PUTTING INTO OPERATION, CONFIGURATIONThe unit installed and wired according to the specification is immediately operable, however the specified accuracy will be reached in six-hour time with short cable and in twenty four hour time with a cable of 300 m length. If correction of insertion length is needed loosen the cable holding sliding sleeve then place the probe to the desired level and finally fasten the cable holding sliding sleeve.5.1HART OUTPUTHART capable transmitters are able to communicate using standard HART commands with NIVELCO's MultiCONT universal process controller or through a HART-USB modem with a PC and remote programming can be done with the EVIEW configuration software. The MultiCONT can power the transmitters, provides remote programming possibility and the measurement values can be transmitted on RS485 communication line if needed. (See the details in the User's and Programming manual of MultiCONT).The current output of the units can be also configured with the EVIEW software in the pressure range from 2% to 130%.The damping time of the units can be also configured with the EVIEW software or with any HART standard programming interface. The damping time is a time constant of a time period. Its minimal value: 0 sec., maximal value: 99 sec.5.2D ESCRIPTION OF P ARAMETERS AND P ROGRAMMINGP0:- - - a Pressure value assigned to 4 mAP1:- - - a Pressure value assigned to 20 mAP0 and P1 pressure values can be assigned to the 4mA and 20mAcurrent output values.When changing the factory set values make sure that the entered valuesfall within the specified range of the pressure transmitter otherwise theinstrument will indicate error.FACTORY DEFAULT:P0 = [minimum measurable pressure value of the sensor] mmH2O(usually 0000)P1 = [maximum measurable pressure value of the sensor] mmH2O(usually the possible max. value of the measurement range)P9: Current generator test (mA)With this parameter the user can test the current output by entering avalue between 3.9 mA and 20.5 mA and test it with an ammeter.Warning: the test mode can be cancelled only by entering 0000 to P9.P10:- - - a Measuring modea Measuring mode0 mbar1 psiPressure2 mmH2O3 ftH2OLevel (water head)FACTORY DEFAULT: P10=2P12:- - - a Error indication by the current outputa Error indication0< 3.9 mA1> 21 mAFACTORY DEFAULT: P12=0 P13: HART short address (Polling address)If multiple HART capable transmitters are used in a loop the instruments have to be distinguished by their polling addresses. If polling address is 0 (default) the current output is 4 – 20 mA and HART communication works on the 4 – 20 mA current signal. Conforming to the HART standard max. 15 HART devices can be connected to a HART loop with polling addresses between 1 and 15. Thus the output current will be set to 4mA and only the digital HART communication will work. Instruments connected to the same loop should not have same polling addresses or 0 polling address set.FACTORY DEFAULT: P13=06. MAINTENANCE, REPAIRThe unit does not require regular maintenance. In some instances, however, the probe may need occasional cleaning to remove surface deposits within the protective cap that can be easily snapped off (NPK types). Do not touch the sensor membrane. Repairs during or beyond the warranty period are to be carried out solely by the Manufacturer. Equipments sent back for repair should be cleaned or sterilised by the User. The User must declare that the above has been carried out.7. STORAGE CONDITIONSAmbient temperature: -10 °C … +50 °CRelative humidity: max. 85%8. WARRANTYNIVELCO provides warranty of 3 (three) years in compliance with details described in the Warranty Card.npk4110a0600h_042016. AprilNIVELCO reserves the right to change technical data without notice!4/4 ♦ BKI16ATEX0009 ♦ npk4110a0600h_04。
Asahi Series 92电动阀门操作机说明书
•***********************•Tel:800-343-3618•781-321-5409•Fax:800-426-7058ASAHI/AMERICARev. H 1-18Series 92 Electric ActuatorsStandard Features (Sizes 1-1/2" – 3")UL-508Listed• Reversing, capacitor run 120 VAC 50/60 Hz, motor • Integral thermal overload protection with automatic reset • Permanently lubricated, Rockwell hardened gearing • Thermally bonded polyester powder coat finish • Weather proof enclosure with SS trim• Two ½” FNPT conduit entries to eliminate cross feed between control, feedback, and power signals • Highly visible Beacon position indicator• Standard end of travel limit switches can be used for light indication (not to be used with PLC for position confirmation)• Declutchable manual override• RHM Module (consisting of a heater and thermostat, and 2-SPDT 8A dry contact relays for PLC position confirmation). See page 71.• Captivated SS hexhead slotted enclosure screws• Mounting is with SS bracket, ss coupling and ss fastenersOptions• Feedback Potentiometer • Positioner (modulating PCB)• Transmitter• Explosion Proof Enclosure (UL1203)• Voltages• HMI/LRS Control StationASAHI/AMERICARev. H 1-18•***********************•Tel:800-343-3618•781-321-5409•Fax:800-426-7058AC Wiring (For 120 VAC only)NOTE TO WIRING DIAGRAM:1. EACH ACTUATOR MUST BE POWERED THROUGH ITS OWN INDIVIDUAL SWITCH CONTACTS TO AVOID CROSS FEED.2. MOTOR HAS A THERMAL PRO-TECTOR AS SHOWN BY M IN DIAGRAM.3.. IF 120 VAC MODELS ARE PLC DRIVEN, OUTPUT CONTACTS OF PLC SHOULD BE RATED AT A MINIMUM OF 1.5 TIMES REQUIRED INPUTVOLTAGE OF ACTUATOR.Engineering DataDuty cycle shown are for ambient temp. (73º F)Cycle times are approximate.。
变送器调试说明书
智能压力变送器调试使用说明书1.按键功能概述1.1.按键模式说明压力变送器表头上都有三个按键，分别为“M”、“S”、“Z”。
Z键用于进入提示数据设置界面和移位；S键用于进入数据设置界面、增加数字和数据保存；M键用于数据保存。
注：任何时候都可以按下“M“键，保存当前的设置数据。
2.按键功能2.1.输入操作码2.1.1.操作码及对应功能现场使用按键组态时，LCD左下角“88”字符用于表示当前设置变量类型，也就是当前按键所执注：通过输入各个功能对应的操作码，可以快速进入对应功能。
例如输入“5”，直接进入设置阻尼功能。
例如输入“8”，直接进入设置输出特性。
2.1.2.操作码输入方法图例说明：1.均以当前采集值1 kPa，量程为0～100kPa为例2.2.设置单位2.3.设置量程下限假设原来的量程下限为0，新输入的量程下限为－40kPa。
2.4.设置量程上限2.5.设置阻尼2.6.主变量调零（清零）功能2.7.设置输出特性2.8.零点迁移与量程迁移 [调零和调满]2.9.显示变量设置液晶显示屏能显示“电流”、“百分比”、“主变量”三种变量的一种或交替显示其中的两种（间隔时间4秒）。
在实时正常显示状态，使用S键能更改两个显示变量，当两个显示变量设定为相同的参数，屏幕上固定显示一种变量；当两个显示变量设定为不同的参数时，屏幕上交替显示两种变量。
方法如下：按下“S”键，当前显示变量（如：电流）发生变化，循环显示“电流、百分比、主变量”,当所需要的显示变量（如：主变量）出现在屏幕上时，松开“S”键，即实现了将显示变量“电流”改为“主变量”。
更改显示变量过程中，左下角功能码显示“30”。
例子：假设当前显示变量为“电流”，需要设置为：交替显示“主变量”和“百分比”。
步骤：修改第一个显示变量：按下“S”键，液晶循环显示“电流、百分比、主变量”,当显示“主变量”时，松开“S”键，即可。
此时，液晶交替显示“主变量”和“电流”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SAIL-KD闸门开度变送器使用说明书塞尔瑟斯仪表科技有限公司Sailsors Instruments Ltd.,
SAIL-KD开度变送器说明
*绝对值磁电数字码盘，内置信号转换4—20mA模拟电流输出，方便连接各种设备。
*EasyPro软件设定，多用途、多功能，直接对应单圈多圈角度、多圈长度、转动平
移速度测量。
*4mA 对应值、20mA 对应值任意设定及微调；方向设定；外部置位线设定预设位置，安装方便，无需找零。
*内部绝对值磁电码盘，全数字化计值， 1/4096高线性度，信号无温度、机械影响，信号干扰零点飘移极小。
★在使用编码器前，请完整阅读下面的说明，正确使用！
一、特性参数
工作电压10-30Vdc 或5Vdc 极性保护
消耗电流< 70mA(24V电源) < 130mA(12V电源)
输出信号4-20mA，可设定长度、角度、速度应用输出
输出负载能力≤ 400欧姆，标准工作200-250欧姆
线性分辨度1/4096
连续圈数1~4096圈
EasyPro编码器附缆线及软件，或根据用户要求通信，可EasyPr o智能设定工作温度-25—85℃编程时温度范围：0℃～＋70℃
储存温度-40—100℃
防护等级IP65
允许转速3000转/分
输出刷新周期<1.4ms
速度测量范围0～1000RPM
连接电缆2米8芯屏蔽电缆，或8芯插座
外形特征夹紧法兰或同步法兰，金属外壳，密封双轴承结构(见外形尺寸附图) 转轴夹紧法兰轴径10mm ,长度20mm，不锈钢材料，同步法兰轴径6mm ,长度10mm
信号调整可4mA输出微调，20 mA输出微调；可方向设置；可预设位置，外部置位，例如外部置零
二、接线说明
电缆输出插座输出
芯缆颜色信号输出脚号信号输出
棕色10—30Vdc 工作电源 1 10—30Vdc 工作电源兰色0V GND 2 0V GND
黑色RS485输出A 3 RS485输出A
白色RS485输出B 4 RS485输出B
红色4—20mA输出+ 5 4—20mA输出+
黄色4—20mA输出- 6 4—20mA输出-
灰色外部置位高电平入7 外部置位高电平入
二、外型尺寸
夹紧法兰径向侧出线外形尺寸：
三、原理示意图
说明:横轴表示长度速度等(可自定义),纵轴表示信号输出的模拟量
四、注意事项：
编码器属精密仪器，请勿敲击或撞击编码器，轻拿轻放，小心使用；
保证编码器电源在额定范围内，并做好隔离,防止电网内大型起动电气对编码器产生冲击；
在强电磁干扰的环境下，信号线最好使用专用线，如对绞双屏蔽电缆；
编码器信号线应做到良好接地：2米之内的近距离，电缆里面的屏蔽网两端均应接地；较远距离,编码器金属外壳接地，编码器自带电缆屏蔽网悬空，信号加长电缆屏蔽网在信号接收端单端接地；若信号电缆较长或在户外使用时，应将信号电缆套上金属铁管，并且金属管两端接地使用；
编码器的防护等级为IP65，可防水使用，但编码器转轴处请勿浸水；
编码器轴与机械连接应选用专用的柔性联轴器，推荐使用F60022。
附：推荐的联轴节外型尺寸及技术参数
附推荐的编码器联轴器：
*铝合金一体式制造，结构精简耐用，良好的旋转平衡特性。
*抗扭转的刚度好，轴的失调小，精度高。
*可以吸收轴的微量轴向窜动，可允许轴有较大不同心度。
*顶入固定与抱紧固定两种形式可选。
型号F60022 F60067
顶入固定式外形尺寸：F60022
S: M4 抱紧固定式外形尺寸：F60067
S: M4
D 24 24
A1 6,8,10 6,8,10 A2 8,10 10
L 24 32
a 7 8
最大径向偏
差
±0.3±0.35最大轴向偏
差
±0.5±0.5最大角度偏
差
±4°±4°最大转速
rpm
8000 6000
