空心电抗器计算公式

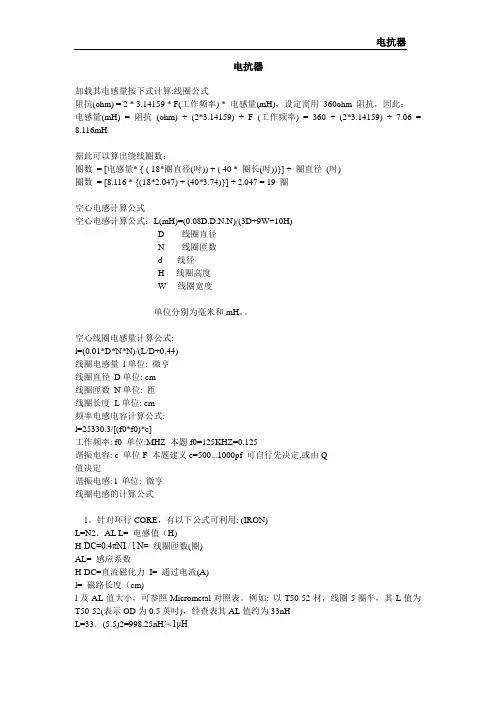

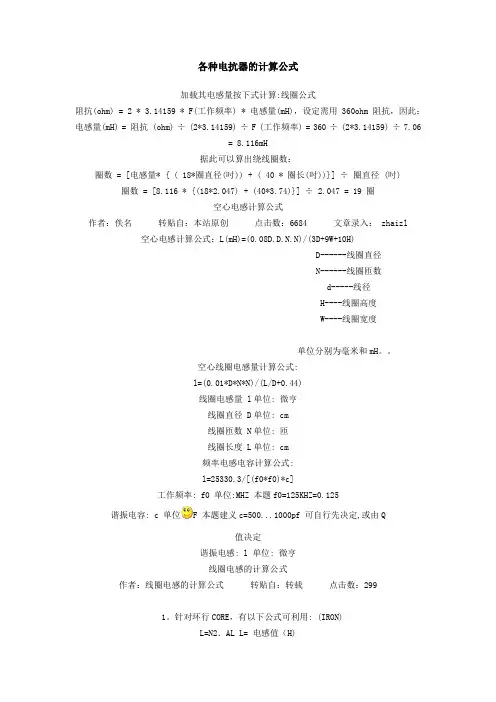

各种电抗器的计算公式加载其电感量按下式计算:线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数 = [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式作者：佚名转贴自：本站原创点击数：6684 文章录入： zhaizl空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式作者：线圈电感的计算公式转贴自：转载点击数：2991。

针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Micrometal对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2。

介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

（10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度，单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值。

计算出的电感量的单位为亨利。

k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12字号：大中小电感的计算公式线圈公式阻抗(ohm) = 2 * 3.14159 * F(工作频率) * 电感量(mH)，设定需用 360ohm 阻抗，因此：电感量(mH) = 阻抗(ohm) ÷ (2*3.14159) ÷ F (工作频率) = 360 ÷ (2*3.14159) ÷ 7.06 = 8.116mH据此可以算出绕线圈数：圈数 = [电感量* { ( 18*圈直径(吋)) + ( 40 * 圈长(吋))}] ÷ 圈直径 (吋)圈数= [8.116 * {(18*2.047) + (40*3.74)}] ÷ 2.047 = 19 圈空心电感计算公式空心电感计算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)D------线圈直径N------线圈匝数d-----线径H----线圈高度W----线圈宽度单位分别为毫米和mH。

空心线圈电感量计算公式:l=(0.01*D*N*N)/(L/D+0.44)线圈电感量 l单位: 微亨线圈直径 D单位: cm线圈匝数 N单位: 匝线圈长度 L单位: cm频率电感电容计算公式:l=25330.3/[(f0*f0)*c]工作频率: f0 单位:MHZ 本题f0=125KHZ=0.125谐振电容: c 单位 F 本题建义c=500...1000pf 可自行先决定,或由Q值决定谐振电感: l 单位: 微亨线圈电感的计算公式1.针对环行CORE，有以下公式可利用: (IRON)L=N2．AL L= 电感值（H)H-DC=0.4πNI / l N= 线圈匝数(圈)AL= 感应系数H-DC=直流磁化力 I= 通过电流(A)l= 磁路长度（cm)l及AL值大小，可参照Microl对照表。

例如: 以T50-52材，线圈5圈半，其L值为T50-52(表示OD为0.5英吋)，经查表其AL值约为33nHL=33．(5.5)2=998.25nH≒1μH当流过10A电流时，其L值变化可由l=3.74(查表)H-DC=0.4πNI / l = 0.4×3.14×5.5×10 / 3.74 = 18.47 （查表后）即可了解L值下降程度(μi%)2.介绍一个经验公式L=(k*μ0*μs*N2*S)/l其中μ0 为真空磁导率=4π*10(-7)。

（10的负七次方）μs 为线圈内部磁芯的相对磁导率，空心线圈时μs=1N2 为线圈圈数的平方S 线圈的截面积，单位为平方米l 线圈的长度，单位为米k 系数，取决于线圈的半径（R)与长度(l)的比值。

计算出的电感量的单位为亨利。

k值表2R/l k0.1 0.960.2 0.920.3 0.880.4 0.850.6 0.790.8 0.741.0 0.691.5 0.62.0 0.523.0 0.434.0 0.375.0 0.3210 0.220 0.12三相交流进线电抗器的设计计算来源:输配电设备网当选定了电抗器的额定电压降Δ UL，再计算出电抗器的额定工作电流 In以后，就可以计算电抗器的感抗 XL。

电抗器的感抗XL由式（ 3）求得：请登陆:输配电设备网浏览更多信息XL=Δ UL/In (Ω )(3)有了以上数据便可以对电抗器进行结构设计。

电抗器铁芯截面积 S与电抗器压降Δ UL的关系，如式（ 4）所示：式中：Δ UL——单位 V；f——电源频率（ Hz）；B ——磁通密度（ T）；N——电抗器的线圈圈数；Ks——铁芯迭片系数取 Ks=0.93。

电抗器铁芯窗口面积 A与电流 In及线圈圈数 N的关系如式 (5)所示：A=InN/(jKA)(5)式中： j——电流密度，根据容量大小可按 2～ 2.5 A/ mm2选取；KA——窗口填充系数，约为 0.4～ 0.5。

铁芯截面积与窗口面积的乘积关系如式（ 6）所示：SA=UI/(4.44fBjKsKA× 10－4)（ 6）由式 (6)可知，根据电抗器的容量UI(=Δ ULIn)值，选用适当的铁芯使截面积 SA的积能符合式 (6)的关系。

来源:假设选用 B=0.6 T， j=200 A/cm2 ， Ks=0.93，KA=0.45，设 A=1.5S,则电抗器铁芯截面与容量的关系为：来源:来源:为了使进线电抗器有较好的线性度，在铁芯中应有适当的气隙。

调整气隙，可以改变电感量。

气隙大小可先选定在 2～ 5 mm 内 ,通过实测电感值进行调整。

来源:输配电设备网7 电抗器电感量的测定来源:7． 1 直流电抗器 LDC电感量的测定铁芯电抗器的电感量和它的工作状况有很大关系，而且是呈非线性的，所以应尽可能使电抗器处于实际工作条件下进行测量。

图 4所示是测量直流电抗器的电路。

在电抗器上分别加上直流电流 Id与交流电流 I～，用电容C=200 μ F隔开交直流电路，测出 LDC两端的交流电压 U～与交流电流 I～，可由式（ 9）、式（ 10）式近似计算电感值 L。

来源:来源:来源:7． 2 交流电抗器电感量的测定带铁芯的交流电抗器的电感量不宜用电桥测量，因为测电感电桥的电源频率一般是采用 1 000 Hz，因此测电感电桥只可用于测量空心电抗器。

来源:对于用硅钢片叠制而成的交流电抗器，电感量的测量可用工频电源的交流电压表——电流表法测量，如图 5所示。

通过电抗器的电流可以略小于额定值，为求准确可以用电桥测量电抗器线圈内阻 rL，每相电感值可按式（ 11）计算：来源:来源:输配电设备网来源:输配电设备网式中： U——交流电压表的读数 (V)；I——交流电流表的读数 (A)；rL——电抗器每相线圈电阻(Ω )。

由于电抗器线圈内阻 rL很小，在工程计算中常可忽略。

来源:常用单位换算公式面积换算1平方公里（km2）=100公顷（ha）=247.1英亩（acre）=0.386平方英里（mile2）1平方米（m2）=10.764平方英尺（ft2）1平方英寸（in2）=6.452平方厘米（cm2）1公顷（ha）=10000平方米（m2）=2.471英亩（acre）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1英亩（acre）=0.4047公顷（ha）=4.047×10-3平方公里（km2）=4047平方米（m2）1平方英尺（ft2）=0.093平方米(m2)1平方米（m2）=10.764平方英尺（ft2）1平方码（yd2）=0.8361平方米（m2）1平方英里（mile2）=2.590平方公里（km2）体积换算1美吉耳（gi）=0.118升（1）1美品脱（pt）=0.473升（1）1美夸脱（qt）=0.946升（1）1美加仑（gal）=3.785升（1）1桶（bbl）=0.159立方米（m3）=42美加仑（gal）1英亩·英尺＝1234立方米（m3）1立方英寸（in3）=16.3871立方厘米（cm3）1英加仑（gal）=4.546升（1）10亿立方英尺（bcf）=2831.7万立方米（m3）1万亿立方英尺（tcf）=283.17亿立方米（m3）1百万立方英尺（MMcf）＝2.8317万立方米（m3）1千立方英尺（mcf）=28.317立方米（m3）1立方英尺（ft3）=0.0283立方米（m3）=28.317升（liter）1立方米（m3）=1000升（liter）=35.315立方英尺（ft3）=6.29桶（bbl）长度换算1千米（km）=0.621英里（mile）1米（m）=3.281英尺（ft）=1.094码（yd）1厘米（cm）=0.394英寸（in）1英寸（in）=2.54厘米（cm）1海里（n mile）=1.852千米（km）1英寸（fm）=1.829（m）1码（yd）=3英尺（ft）1杆（rad）=16.5英尺（ft）1英里（mile）=1.609千米（km）1英尺（ft）=12英寸（in）1英里（mile）=5280英尺（ft）1海里（n mile）=1.1516英里（mile）质量换算1长吨（long ton）=1.016吨（t）1千克（kg）=2.205磅（lb）1磅（lb）=0.454千克（kg）[常衡] 1盎司（oz）=28.350克(g)1短吨（sh.ton）=0.907吨（t）=2000磅（lb）1吨（t）=1000千克（kg）=2205磅（lb）=1.102短吨（sh.ton）=0.984长吨（long ton）密度换算1磅/英尺3（lb/ft3）=16.02千克/米3（kg/m3）API度＝141.5/15.5℃时的比重－131.51磅/英加仑（lb/gal）=99.776千克/米3（kg/m3）1波美密度（B）＝140/15.5℃时的比重－1301磅/英寸3（lb/in3）=27679.9千克/米3（kg/m3）1磅/美加仑（lb/gal）=119.826千克/米3（kg/m3）1磅/（石油）桶（lb/bbl）=2.853千克/米3（kg/m3）1千克/米3（kg/m3）=0.001克/厘米3（g/cm3）=0.0624磅/英尺3（lb/ft3）力换算1牛顿（N）＝0.225磅力（lbf）=0.102千克力（kgf）1千克力（kgf）=9.81牛（N）1磅力（lbf）=4.45牛顿（N）1达因（dyn）=10-5牛顿（N）温度换算K＝5/9（°F+459.67）K=℃+273.15n℃=(5/9·n+32) °F n°F=[(n-32)×5/9]℃1°F=5/9℃（温度差）压力换算1巴（bar）=105帕（Pa）1达因/厘米2（dyn/cm2）=0.1帕（Pa）1托（Torr）=133.322帕（Pa）1毫米汞柱（mmHg）=133.322帕（Pa）1毫米水柱（mmH2O）=9.80665帕（Pa）1工程大气压=98.0665千帕（kPa）1千帕（kPa）=0.145磅力/英寸2（psi）=0.0102千克力/厘米2（kgf/cm2）=0.0098大气压(atm)1磅力/英寸2（psi）=6.895千帕（kPa）=0.0703千克力/厘米2（kg/cm2）=0.0689巴（bar）=0.068大气压（atm）1物理大气压（atm）=101.325千帕（kPa）=14.696磅/英寸2（psi）=1.0333巴（bar）时间的单位换算1秒=1000毫秒(ms) 1毫秒=1／1,000秒(s)1秒=1,000,000 微秒(μs) 1微秒=1／1,000,000秒(s)1秒=1,000,000,000 纳秒(ns) 1纳秒=1／1,000,000,000秒(s)1秒=1,000,000,000,000 皮秒(ps) 1皮秒=1／1,000,000,000,000秒(s)电容单位换算法；毫；微；纳；皮1F(法拉)=1000mF(毫法) ，1(毫法) =1000uF(微法) ，1(微法) =1000nF(纳法) ，1(纳法)=1000pF(皮法)。
