北京工人体育馆改建工程施工测量方案

北京工人体育馆改建工程

施工测量方案

编制：

审核：

审批：

北京城建集团北京工人体育馆改建项目部

2006年6月8日

目录

一、编制依据： (2)

二、工程概况及特点： (2)

三、测量放线精度要求： (3)

四、平面控制测量： (5)

五、高程控制测量： (6)

六、分部、分项工程的测量放线： (8)

八、测量管理体系的建立： (11)

九、复核、验线： (15)

十、新技术的应用： (19)

一、编制依据：

1、业主提供的北京工人体育馆改建工程规划总平面图和轴线定

位图、建筑和结构设计图；

2、国家 GB 50026—93《工程测量规范》；

3、北京市 DBJ01—21—95《建筑工程施工测量规程》；

4、建设部《城市测量规范》）（CJJ8－99）

5、建设部（ JGGT/T8-97）《建筑测量变形规程》

6、国家（ GB50319－2000）《建设工程监理规范》

7、北京市 DBJ01－41－98）《工程建设监理规程》

8、北京市（ DBJ01－51－2003）《建筑工程资料管理规定》

9、建设部 GB50204-2002《混凝土结构结构施工质量验收规范》

11、分部、分项工程的施工组织设计；

12、业主提供的市测绘院工程测量成果资料；

二、工程概况及特点：

1、工程概况：

（修改）北京工人体育馆改建工程地处，，总

建筑面积 3 万 m2，地下一层，地上四栋，混凝土复合框架结构。

檐高———— m，其余群楼部分 5 层，。±0.00 标高相当于绝对高

程——————，基础埋深：工程占地面积 3 万余 m2，基础单层

面积

2、测量特点：

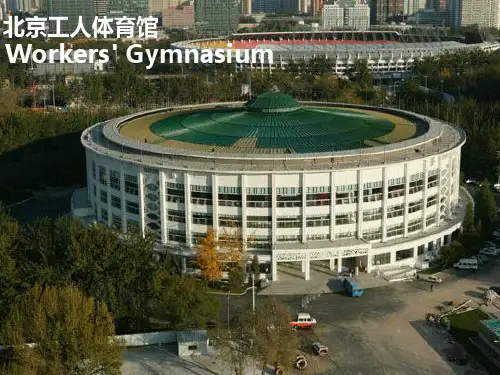

本工程为大型圆形体育建筑场馆，砼、钢结构相结合，规模宏大，结构复杂，圆弧半径大，对施工测量要求精度高，在施工过程中需对

主体结构进行变形监测。建筑物的竖向及平面圆弧控制是测量工作

的关键，直接影响建筑物的工程质量。由于装修档次高，施工分包单

位多，测量管理需要统一协调。

3、工程对测量的要求：

人员配备合理，仪器精度满足工程测量放线的需要。工程结构改造施工，给测量工作的作业时间几乎没有，要求测量工作迅捷、高效、准确，不能因为测量工作的延误或失误造成工序的窝工现象。所以，

必须选择高素质的测量人员，有高效率的测量管理体系，经济、合理、可靠的测量方案和测量方法及质量检验体系，足够的、能满足精度要求的测量仪器，以保证测量工作的正常进行。

放线精度必须满足设计和验收以及有关测量规范的要求。

三、测量放线精度要求

1、首级控制的精度要求：市测绘院所做导线点达到二级导线

的精度要求，高程达到四等水准测量精度要求。

2、工程定位精度：

平面位置：2cm,

高程：2cm

轴线控制网选用一级建筑方格网，精度要求见下表：

一级建筑方格网的精度指标：

测距相对中误差1/24000

测角中误差：±9”

直线度：±5”

4、高程达到四等水准精度要求，高程控制点间高差误差不超

过± 3mm。

5、作业面的放线要求：

对于砼结构工程部分，各部位的放线的允许误差如下：

项目

L ≤30m

外廓主轴线长度

30m

60m

90m

细部轴线

墙、柱、梁边线

门、窗、洞口线

层高

总高H>90m 允许误差

±5mm

±10mm ±15mm ±20mm ±2mm

±3mm ±3mm ±3mm ±20mm

7.对于建筑物的垂直度误差和总高度误差： 3H/10000，且

度建筑物高度垂直度误差总高度误差30

四、平面控制测量

1、工程的首级控制测量：

圆心的确定方法：

在馆内任意确定一个临时坐标系，全站仪回在圆点，测出室内每条圆圈的 3～6 个点，在计算机AUTOCAD上画出各道圆圈，并得出圆心坐标，把各个圆心的X、Y 分别取平均值，做为整个建筑物的圆心坐标，然后，用全站仪仪测出该点作为圆心。

以圆心和一条北方向轴线作为起始边作为X 轴，旋转 90°后作为 Y 轴，场馆内以极坐标布设控制点。将坐标延长至场馆外，按二级导线

精度布设一条闭合导线。导线点八个，作成半永久点形式，要求保持

到工程结束。具体见下图：

平面控制网布置图平面1:200

2、场馆内控制点及轴线控制：场馆控制网为散点布置形式，以此

作为现场的圆弧轴线控制网，控制线偏离轴线间距1m。精度按一级

建筑网格的等级布设，必须满足轴线相对允许误差不大于 1/24000，轴线正交度为 90”。

3、建筑物的控制测量及放线：

以轴线控制网作为基础，前期施工和± 0.00 以下结构改选施工的测量控制，将格网的控制线投测到施工作业面，依次测放出建筑物的轴线、墙、柱、门窗洞口、楼梯、模板控制线等结构线。

圆弧曲线采用圆心半径法、弦切法、坐标法进行放样。为了提高放线速度，采用全站仪的对边测量法进行放样：先将棱镜架设在圆心点，观测一次，然后，在圆弧点再测一次，即得出该点至圆心的距离（半径），通过反复测算，钉出指定半径的圆弧，每一米测量一个点，用墨线弹出来，即形成圆弧曲线。

充分利用 AUTOCAD进行放大样来计算各种圆弧曲线数据，结合经纬仪、钢尺放出各种圆弧小线。

五、高程控制测量：

１、工程首级高程控制点：本工程首级高程控制点网，从导线点A，高程按四等水准的高程施测，附合到 B 点，见下图，。半年后应复测高程点变化。

２、场馆内外高程网的建立：根据首级高程网点E、F 点抄测各层的建筑 1m 标高控制点，每层四至八个，满足现场抄平需要。施测
