第一章--电力系统基础知识
电力系统基础知识课件ppt
1.3
1．
供电系统的高压配电电压主要取决于当地供电电源电压以及高 压用电设备的电压、容量和数量等因素。中、 小型工厂采用的高压 配电电压通常为6～10 kV，从技术经济指标来看，最好采用10 kV配 电电压。由于同样的输送功率和输送距离条件下，配电电压越高， 线路电流越小，线路所采用的导线或电缆截面越小，因而采用10 kV 配电电压可以减少线路的初投资和金属消耗量，还可以减少线路的 电能损耗和电压损耗。从设备的选型及将来的发展来说，10 kV更优 于6 kV。 对于一些厂区面积大、负荷大且集中的大型厂矿，如厂区 的环境条件允许，可采用35～220 kV架空线直接深入工厂负荷中心 配电， 这样可以分散建立总降压变电所，简化供电环节，节约有色 金属， 降低功率损耗和电压损失。
2． 低压配电电压的选择
供电系统的低压配电电压一般采用220/380 V的标准电压 等级，但在某些特殊的场合如矿井，因负荷中心远离变电所， 为保证负荷端的电压水平故采用660 V电压作为配电电压， 这 样不仅可以减少线路的电压损耗，降低线路有色金属消耗量， 而且能够增加配电半径，提高供电能力，简化供配电系统。 另外，在某些场合，由于安全的原因，可以采用特殊的安全低 电压配电。
因此，载流导体大约经30 min后可达到稳定温升值，计算负荷
也就是半小时最大负荷。分别用P30、Q30、S30和I30表示有功计
算负荷、无功计算负荷、视在计算负荷和计算电流。
计算负荷是分析和设计供电系统的基础，是选择供电系统 导线、变压器、开关电器等设备的依据。如计算负荷过大， 则将使电器和导线电缆选得过大，造成投资和有色金属的浪费； 如计算负荷过小，又将使电器和导线电缆处于过负荷下运行， 增加电能损耗，产生过热，导致绝缘过早老化甚至烧毁。因此， 正确确定计算负荷意义重大。
1电力系统基础知识PPT
各级电压要求一样；
衡量点为 PCC，取实测 95%概率值或
正常允许 2%，短时不超过 4%； 日累计超标不超过 72min，且每 30min
每个用户一般不得超过 1.3%
中超标不超过 5min；
对测量方法和测量仪器作出规定；
提供不平衡度算法
19
1.5我国电力工业发展概况
2002年底全国发电装机容量达到3.56亿千瓦， 发电量达到16542亿千瓦时，均居世界第二位
年份 1949 1987 1995 2000 2001
装机容量（万 kW） 184.86 10000 21000 30000
35300（2003.2.18）
年发电量（亿 kWh） 43.1 4960 10000 13000 14780
断路器检修期间也必 须停止该回路的供电。
适用范围
单电源的发电厂和变 电所，且出线回路数 少，用户对供电可靠 性要求不高的场合。
31
3 变电站的一次接线
3.3.2 单母线分段接线
WL1
WL2 WL3
WL4
～G
QF1
分段断路器
～G
特点
减少母线故障或检修时的 停电范围。
断路器检修期间必须停止 该回路的供电。
9
1.1什么是电力系统？
变电所：按其在电力系统中的地位分类
枢纽变电所： 中间变电所： 地区变电所： 终端电站所：
10
1.2 电力系统的特点
▲过渡过程十分短暂：控制操作自动化程度高。必须 借助自动装置对电力系统进行控制：继电保护装置、
运动装置、减载装置、同期装置、励磁装置、 ▲电能生产与国民经济各部门和人民生活有着极为 密切的关系：社会政治经济影响巨大。负荷分类： 一 类负荷、 二类负荷、三类负荷
电工基础知识(电工必读资料)
电流 种类
～ ～ 或 3～
A
mA uA kV kW
测量 对象
V W
kW · h
V
f
Ω
MΩ
欧姆表、兆欧表
常用电工仪表的符号和意义
磁电式仪表 电磁式仪表 工作 原理 电动式仪表 整流式仪表 感应式仪表 准确度 等级 绝缘等级 工作 位置 1.0
1.5
电流、电压、电阻 电流、电压 电流、电压、电功率、功率因数、 电能量 电流、电压 电功率、电能量 以标尺量限的百分数表示 以指示值的百分数表示 表示仪表绝缘经过 2kV 耐压试验
电工技术
第一章 电工基础知识
• 1-1 常用低压供配电系统 • 1-2 电工安全的基本知识 • 1-3 常用仪表与测量
1.1.1电力系统概述
• • 电力系统中，由升压和降压变电所和各种不同电压等级的送电线路连接在一起的部分称电力网 。 电力系统的运行必须满足下列基本要求: 电力用户，对供电可靠性的要求并不一样，即使一个企业中各个部门或车间，对供电持续性的 要求也有所差别。根据对供电持续性的要求，可把用户分为三级。 一级负荷：如停止供电，将会危害生命、捐坏设备、产生废品和使生产过程混乱，给国民经济 带来重大损失，或者使市政生活发生重大混乱。 二级负荷：如停止供电，将造成大量减产，城市大量居民的正常活动受到影响。 三级负荷：指所有不属于一级及二级的负荷，如非连续生产的车间及辅助车间和小城镇用电等。 • • •
电缆外皮 电缆芯 内层绝缘
E L G
MΩ
500V－ 50V－ 5V－ 50μ A 5mA 50mA －
+
（1）直流电流的测量。转换开关置于直流电流档，被测电流 从+、－两端接入，便构成直流电流测量电路。图中RAl、RA2、 RA3 是分流器电阻，与表头构成闭合电路。通过改变转换开关 的档位来改变分流器电阻，从而达到改变电流量程的目的。 （2）直流电压的测量。转换开关置于直流电压档，被测电压 接在+、－两端，便构成直流电压的测量电路。图中RVl、RV2、 RV3 是倍压器电阻，与表头构成闭合电路。通过改变转换开关 的档位来改变倍压器电阻，从而达到改变电压量程的目的。 （3）交流电压的测量。转换开关置于交流电压档，被测交流 电压接在+、－两端，便构成交流电压测量电路。测量交流时 必须加整流器，二极管D1和Dl组成半波整流电路，表盘刻度反 映的是交流电压的有效值。RVl'、RV2'、RV3'是倍压器电阻，电 压量程的改变与测量直流电压时相同。 （4）电阻的测量。转换开关置于电阻档，被测电阻接在+、－ 两端，便构成电阻测量电路。电阻自身不带电源，因此接入电 池E。电阻的刻度与电流、电压的刻度方向相反，且标度尺的 分度是不均匀的。
(完整版)电力系统的基础知识
❖ 火力发电：
▪ 燃料在锅炉中燃烧，水变成高温高压水蒸气推 动汽轮机旋转，带动发电机发电。
• 按水蒸气温度压力分：中低压发电厂，高压发电厂 ，超高压发电厂，亚临界压力发电厂，超临界压力 发电厂；超超临界压力发电厂
动力系统：电力系统加上各类型发电厂中的动力部分就是动力系统。
电网调度
应用服务器
数据采集和传输
RTU
RTU
RTU
发电
输电
变电
配电
用电
❖ 电力网：
❖ 按电压等级的高低、供电范围的大小的分 类
▪ 地方电力网：电压等级在35kV及以下，供电半 径在20~50km以内
▪ 区域电力网：电压等级在35kV以上（一般为 110kV~220kV），供电半径超过50km，联系 较多发电厂的网络
▪ 水能可储蓄和调节。 ▪ 发电不污染环境。 ▪ 建设投资大、工期长，受自然条件限制。
建设中的水电站
❖ 核电：
▪ 核反应堆中发生核反应发热，水烧成高温高压 水蒸气推动汽轮机，带动发电机发电。
• 按照反应堆形式分：
– 压水堆核电站 – 沸水堆核电站（现在发生事故的日本福岛第一核电站） – 重水堆核电站（如中国秦山III期核电站） – 快堆核电站 – 石墨气冷堆电站
▪ 远距离输电网：电压等级为330kV~500kV的网 络，其主要任务是把远处发电厂生产的电能输 送到负荷中心，同时还联系若干区域电力网形 成跨省、跨地区的大型电力系统
电力网：
按电压等级分类： ➢ 低压网：电压等级在1kV以下； ➢ 中压网：1～10kV； ➢ 高压网：高于10kV、低于330kV； ➢ 超高压网：低于750kV； ➢ 特高压网：1000kV及以上。
电力系统基础知识培训资料
第一章电力系统基础知识继电保护、自动装置对电力系统起到保护和安全控制的作用,因此首先应明确所要保护和控制对象的相关情况,涉及的内容包括:电力系统的构成,电力系统中性点接地方式及其特点,电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
〉〉第一节电力系统基本概念一、电力系统构成电力系统是由发电厂、变电站(所）、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网,主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等.在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
图1—1 动力系统、电力系统及电力网示意图需要指出的是，为了保证电力系统一次电力设施的正常运行,还需要配置继电保护、自动装置、计量装置、通信和电网调度自动化设施等。
电力系统主要组成部分和电气设备的作用如下.(1）发电厂。
发电厂是把各种天然能源转换成电能的工厂。
天然能源也称为一次能源,例如煤炭、石油、天然气、水力、风力、太阳能等，根据发电厂使用的一次能源不同，发电厂分为火力发电厂(一次能源为煤炭、石油或天然气）、水力发屯厂、风力发电厂等。
(2)变电站（所)。
变电站是电力系统中联系发电厂与用户的中间环节,具有汇集电能和分配电能、变换电压和交换功率等功能，是一个装有多种电气设备的场所。
根据在电力系统中所起的作用，可分为升压变电站和降压变电站；根据设备安装位置，可分为户外变电站、户内变电站、半户外变电站和地下变电站。
变电站内一次电气设备主要有变压器、断路器、隔离开关、避雷器、电流互感器、电压互感器、高压熔断器、负荷开关等。
变电站内还配备有继电保护和自动装置、测量仪表、自动控制系统及远动通信装置等.（3)输电网.输电网是通过高压、超高压输电线将发电厂与变电站、变电站与变电站连接起来，完成电能传输的电力网络，又称为电力网中的主网架。

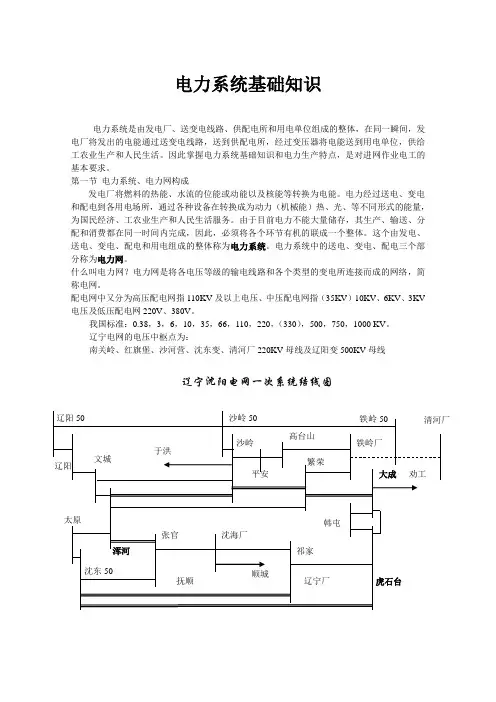

电力系统基础知识
电力系统基础知识电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬间，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。
因此掌握电力系统基础知识和电力生产特点，是对进网作业电工的基本要求。
第一节电力系统、电力网构成发电厂将燃料的热能、水流的位能或动能以及核能等转换为电能。
电力经过送电、变电和配电到各用电场所，通过各种设备在转换成为动力（机械能）热、光、等不同形式的能量，为国民经济、工农业生产和人民生活服务。
由于目前电力不能大量储存，其生产、输送、分配和消费都在同一时间内完成，因此，必须将各个环节有机的联成一个整体。
这个由发电、送电、变电、配电和用电组成的整体称为电力系统。
电力系统中的送电、变电、配电三个部分称为电力网。
什么叫电力网？电力网是将各电压等级的输电线路和各个类型的变电所连接而成的网络，简称电网。
配电网中又分为高压配电网指110KV及以上电压、中压配电网指（35KV）10KV、6KV、3KV 电压及低压配电网220V、380V。
我国标准：0.38，3，6，10，35，66，110，220，（330），500，750，1000 KV。
辽宁电网的电压中枢点为：南关岭、红旗堡、沙河营、沈东变、清河厂220KV母线及辽阳变500KV母线辽宁沈阳电网一次系统结线图什么叫电力系统？电力系统：是指由发电厂（不包括动力部分）、变电站、输配电线路直到用户等在电气上相互联结的整体，它包括了发电、输电、配电直到用电这样一个全过程。
10kV输电线路动力系统与电力系统、电力网关系示意图为什么要采用高压输电低压配电？采用高压输电，可以减小功率损耗、电能损耗和电压降落，保证电能质量，提高运行中的经济性。
P=√3UI （U↑I ↓）一、大型电力系统优点1提高了供电可靠性2减少了系统的备用容量3通过合理地分配负荷4提高了供电质量5形成大的电力系统，便于利用大型动力资源，特别是能充分发挥水力发电厂的作用。
第一章电力系统的基础知识(输配电技术课件13级)
北方工业大学
研究生输配电技术课程
第一章 电力系统的基础知识
内容二：电网认识
北方工业大学
（四）、分析上图的电力网络的组成
研究生输配电技术课程
第一章 电力系统的基础知识
内容三：电压等级
一、知识目标 1、了解额定电压国家标准 2、三相交流电网电力设备额定电压
3、供电质量 二、能力目标
会运用交流电网及其电力设备额定电压
北方工业大学
研究生输配电技术课程
任务一：电力网络认识
内容一：电力系统认识
（三）、供配电系统的基本知识
1、具有高压配电 所的供配电系统
北方工业大学
研究生输配电技术课程
第一章 电力系统的基础知识
内容一：电力系统认识
2、具有总降压变电 所的供配电系统
北方工业大学
研究生输配电技术课程
第一章 电力系统的基础知识
根据用电负 荷的性质和 突然停电在 政治或经济 上造成损失 或影响程度 对用电设备 提出的不允 许中断供电 的要求。
北方工业大学
二级负荷：中断供电将在政治上、经济上造成较大损失者， 如主要设备损坏、大量产品报废，连续性生产过程被打乱需较 长时间才能恢复，重点企业大量减产等；中断供电系统将影响 重要用电单位正常工作的负荷者；中断供电将造成大型影剧院、 大型商场等较多人员集中的重要公共场所秩序混乱者。
研究生输配电技术课程
第一章 电力系统的基础知识
内容二：电网认识
国家电网公司
主要负责各区域电 网之间的电力交易、调 度，参与跨区域电网的 投资与建设，协助国家 能源主管部门制订全国 电力发展规划，如三峡 输、配、电网络工程的 建设任务，即由国家电 网公司负责。
北方工业大学
电力系统基础(李林川主编;李林川,肖峻,张艳霞编著)PPT模板
E
线方式和中性点接
地方式
1.6 电力系统负 荷
B
D
F
第1章 电力系统 基本知识
1.7 电力系统电源类型及特点 简介 思考题 习题
ONE
03
第2章 电力网元件的等值电路和参数 计算
第2章 电力网 元件的等值电 路和参数计算
0 1 2.1 电力线路的等值电路与参数计 算
0 2 2.2 变压器的等值电路与参数计算 0 3 2.3 发电机的等值电路与参数计算 0 4 2.4 电网等值电路及其标幺值参数
ONE
09
参考文献
参考文献
感谢聆听
5.7 电力系统不对称短路的分 析与计算 5.8 故障时网络中的电流、电 压计算 5.9 非全相运行的分析 思考题 习题
ONE
07
第6章 电气主接线与设备选择
第6章 电气主接 线与设备选择
6.1 电气主接线的设计原则 6.2 电气主接线的基本接线形 式 6.3 高压电气设备的选择 思考题
ONE
第5章 电力系统故障与实用短路电流计算
5.1 故障的一般概 念
5.2 三相短路电流 的物理分析
5.3 简单系统三相 短路电流的实用计算
方法
5.4 对称分量法在 不对称短路计算中的
应用
5.5 同步发电机、 变压器、输电线的各 序电抗及其等值电路
5.6 简单电网的正、 负、零序网络的制定
方法
第5林川主编；李 林川，肖峻，张艳霞编著)
演讲人 202X-11-11
ONE
01
前言
前言
ONE
02
第1章 电力系统基本知识
第1章 电力系统基本知识
1.1 电力系统的 组成
继保删选—重点考试之真题解析
第一章电力系统基础知识一、单项选择题（每题的备选项中，只有一项最符合题意，每题1分，错选或不选为0分。
）1、无限大容量系统的特征为（C ）。
A．当被供电系统中负荷变动甚至发生故障，电力系统母线电压应维持不变，频率不作要求B．当被供电系统中负荷变动甚至发生故障，电力系统母线频率应维持不变，电压不作要求C．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率基本维持不变D．当被供电系统中负荷变动甚至发生故障，电力系统母线电压及频率不作要求2、电力系统中至少有一个中性点直接与接地设施相连接的接地方式称为（A ）。
A．中性点直接接地B．中性点经电阻接地C．中性点经电抗接地D．中性点经消弧线圈接地3、发电厂、变电站的电气系统，按其作用分为一次系统和（ C ）。
A．模拟系统B．数字系统C．二次系统D．变换系统4、电力系统发生相间短路时的主要特征是（A ）。
A．电流增大B．电流减小C．电压升高D．功率因数增大5、电力系统中相与相之间或相与地之间，通过电弧或其他较小阻抗形成的一种非正常连接称为（ B ）。
A．开路B．短路C．断路D．虚接6、电力系统正常运行时仅有（A ）。
A．正序分量B．负序分量C．零序分量7、规程规定：6-10kV电网中接地电容电流大于30A时，中性点接地方式采用（B ）。
A．直接接地B．经消弧线圈接地C．经电阻接地8、低压配电网中保护中性线代号为（ C ）。
A．N B．PEC．PEN D．ABC9、电力网根据在电力系统中的作用，又分为输电网和（ C ）A．高压网 B.低压网 C.配电网10、高压配电网是指电压在（ B ）及以上的配电网。
A．1kV B．35kV C．110kV11、以下设备中，属于一次设备的是（A ）。
A．隔离开关B．继电器C．操作电源12、低压配电网是指（ C ）网络A.10 kVB.35 kVC.220/380V13、当发生不对称短路时，对于接地短路除了有正序分量、负序分量外，还有（B）分量。
电力系统基础知识
U1
2 In n2
100%
I1
100%
式中 Un、In —n次谐波电压、电流的方均根值，kV、A； U1 、I1 —基波电压(50Hz)、电流的方均根值，kV、A 。
四、衡量电能质量的指标
5．正弦波形畸变率 （3）谐波电压的总平均畸变系数
式中 τ
1 t
t t
t
U max U min U % 100% UN
式中 Umax ——用电设备端电压的最大波动值，kV； Umin ——用电设备端电压的最小波动值，kV。
四、衡量电能质量的指标
3．电压闪变 负荷急剧的波动造成供配电系统瞬时电压升高，照度 随之急剧变化，使人眼对灯闪感到不适，这种现象称为电 压闪变。
电力系统基础知识
一、电力系统
1.电力系统的组成 由发电厂的发电机、升压及降压变电设备、电力网及电能 用户（用电设备）组成的系统统称为电力系统。它们分别完成 电能的生产、电压变换、电能的输配及使用。 发电厂：生产电能。 电力网：变换电压、传送电能。由变电所和电力线路组成。 配电系统：将系统的电能传输给电力用户。 电力用户：高压用户额定电压在1kV以上，低压用户额定电 压在1kV以下。 用电设备：消耗电能。
2.变配电站种类
变电站除升压与降压之分外，还以规模大小分为枢纽 站，区域站与终端站。枢纽站电压等级一般为三个（三圈变 压器），550kV /220kV /110kV。区域站一般也有三个电压 等级（三圈变压器），220 kV /110kV /35kV或110kV /35kV /10kV。终端站一般直接接到用户，大多数为两个电压等级 （两圈变压器）110kV /10 kV或35 kV /10 kV。用户本身的 变电站一般只有两个电压等级（双圈变压器）110 kV /10kV、 35kV /0.4kV、10kV /0.4kV，其中以10kV /0.4kV为最多。
《电力系统基础知识》PPT课件
❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述 ❖ 第一章 供电系统概述
精选课件ppt
1
第一章 供电系统概述
开始
精选课件ppt
2
课题：电力系统概述
内容：
❖ 一、电力系统的基本概念（重点） ❖ 二、电力系统的运行特点及基本要求 ❖ 三、电力系统中性点运行方式（难点）
变电所的作用：从电网接受电能，经过变压器降压，按要求把 电能分配到各个车间。
一般大型工业企业设工厂降压变电所（35～110kV→6～10kV） 和车间降压变电所（ 6～10kV →220/380V ）。
配电所的作用：接受电能，按要求分配到各类用电设备。
上页
精选课件ppt
下页
12
❖ 三、工厂供配电的电力线路
上页
精选课件ppt
下页
9
工厂变配电所结构框图
上页
精选课件ppt
下页
10
❖ 一、工厂供配电系统组成：5部分
（1）工厂总降压变电站：将电力系统供给的35~110kV的电源电压 降为6~10kV，供给高压配电站、车间变电站和高压用电设备。
（2）高压配电站：集中接受6~10kV电压电能，再分配到附近各车 间变电站和高压用电设备。
上页
精选课件ppt
返回
下页
16
第四节 电力系统的额定电压及电
能的质量指标
❖ 一、额定电压
额定电压：能使电力设备正常工作且能获得最佳经济 效果的电压叫额定电压。
第1章 电力系统基本知识(1)
电力系统基础电气与自动化工程学院2012年电力系统基础本课程是电力系统中重要的基础知识，包括：（1）电力系统的基本知识；（2）电力网元件的等值电路和参数计算；（3）简单电力系统的潮流计算（4）电力系统的正常运行与控制；（5）电力系统故障与实用短路电流计算。
本课程：（1）与房大中老师等编电力系统分析配套（2）是考电力（电力系统及其自动化、高电压技术）方面的研究生的笔试面试主要课程第1章电力系统基本知识1.1 电力系统的组成1.2 电力系统概况1.3 电力系统的特点和对运行的基本要求1.4 电力系统的接线方式和中性点接地方式1.5 电力系统的输电方式1.6 电力系统负荷1.7 电力系统电源类型及特点简介第1章电力系统基本知识1.1电力系统的组成电能是由一次能源经加工转换成的能源，现在是人类最主要的二次能源。
¾优点：便于大量生产和远距离输送；方便转换和易于控制；损耗小；效率高；污染小。
¾缺点：不便大量储存；作为统一、不可分割的系统，它的生产、输送、消费需同步完成；需要维持电压、频率的稳定，系统安全稳定。
发电厂输电线路升压站配电线路枢纽、降压站照明、动力配变分布式发电1.1电力系统的组成第1章电力系统基本知识(1) 电力系统--是由生产、输送、分配和消耗电能的所有电气设备所组成的统一整体。
它的主要设备是生产电能的发电机、输送和分配电能的变压器和电力线路以及消耗电能的各种用电设备（如电动机等）。
习惯上称其为一次系统；电力系统还包括继电保护装置、安全自动装置、通信设备和调度自动化等辅助系统，一般称为二次系统。
1.1电力系统的组成1.1电力系统的组成(2) 电力网--是电力系统中除去发电机和用户，剩余的变压器和电力线路所组成的输送、分配电能的网络。
1.1电力系统的组成(3) 动力系统--是电力系统再加上电厂的原动机等动力部分。
动力部分主要有：火电厂的锅炉和汽轮机等；水电厂的水库和水轮机等；原子能电厂的反应堆等；风力发电场的风机等。
第一章--电力系统继电保护基础知识
第一章电力系统继电保护基础知识1.1 判断题1.1。
1电力系统振荡时任何一点电流与电压之间的相位角都随功角的变化而改变；而短路时，系统各点电流与电压之间的角度基本不变的。
（）答:对1.1.2 某电厂的一条出线负荷功率因数角发生了摆动，由此可以断定电厂与系统之间发生了振荡。
（ )答：错1.1。
3 系统振荡时，变电站现场观察到表计每秒摆动两次，系统的振荡周期应该是0.5秒。
（ )答:对1。
1。
4 暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化)后，能自动地恢复到原来运行状态的能力。
（）答：错1.1.5 全相振荡是没有零序电流的,非全相振荡是有零序电流的，但这一零序电流不可能大于此时再发生接地故障时,故障分量中的零序电流.（）答：错1。
1。
6 系统振荡时，线路发生断相，零序电流与两侧电动势角差的变化无关,与线路负荷电流的大小有关.( ）答：错1。
1.7 电力系统振荡时,电流速断、零序电流速断保护有可能发生误动作。
（）答：错1。
1.8 快速切除线路和母线的短路故障是提高电力系统静态稳定的重要手段。
（）答：错1。
1.9 电力系统的不对称故障有三种单相接地、三种两相短路接地、三种两相短路和断线、系统振荡。
（）答:错1。
1.10 零序、负序功率元件不反应系统振荡和过负荷。
（）答:对1。
1。
11 220kV系统时间常数较小，500kV系统时间常数较大，后者短路电流非周期分量的衰减较慢。
（ )答：对1。
1.12 电力系统有功出力不足时,不只影响系统的频率，对系统电压的影响更大。
( ）答：错1.1.13 空载长线路充电时，末端电压会升高。
这是由于对地电容电流在线路自感电抗上产生了电压降。
（）答：对1。
1。
14 无论线路末端断路器是否合入，始端电压必定高于末端电压.（）答：错1.1。
15 输电线路采用串联电容补偿,可以增加输送功率、改善系统稳定及电压水平。
（ )答：对1.1.16 连锁切机即指在一回线路发生故障而切除这回线路的同时，连锁切除送电端发电厂的部分发电机。
第二篇电力系统基础知识
第二篇电力系统基础知识第一章电力系统和发电厂概述第一节电力系统的概念为了提高供电的可靠性和经济性，目前，都尽量将许多发电厂用电网联接起来并列运行。
1、电力系统由发电厂（热力、水动部分除外）、电力网、变电所及电力用户组成的统一整体，称为电力系统。
一、电力系统的基本概念通常，电能由发电厂供给，为了经济起见，发电厂多建立在动力资源丰富的地方。
这样离工业企业就可能相距很远，这样就产生了电能的输送问题；电能输送到工矿企业后，由于生产厂房和车间分布很广，因而产生了电能分配问题。
电力主要来自火力和水利发电厂。
为了是工业布局更加合理，常需要将发电厂建造在动力资源如水、煤、石油丰富的地区。
但由于用电的分散性，或者受地理及历史条件的限值，可能会使负荷中心与动力资源相隔很远，这样就必须将电能经变压器升高电压后，由输电线路输送到遥远的用户处，因此便有必要在发电厂与用户之间建立升压和降压变电所。
此外，为了供电的可靠性性和经济性，还须将各发电厂用电力网联起来并列运行。
电力网是电力系统的一部分，它是有各类变电所和各种不同电压等级的线路联接起来组成的统一网络。
它是联系发电厂和用户的中间环节。
电力网的作用是将电能从发电厂输送并分配到用户处。
通常，把发电厂生产的电能直接分配电能给用户，或由降压变电所分配给用户的10KV及以下电力线路，称为配电线路；而把电压在35KV及以上的高压电力线路称为送电线路。
电力用户在电力系统中，一切消费电能的用电设备均称为电力用户。
用电设备按其用途可分为：动力用电设备（如电动机等）、工艺用电设备（如电解、冶炼、电焊、热处理等设备）、电热用电设备（电炉、干燥箱、空调等）、照明用电设备和试验用电设备等，它们分别将电能转换为机械能、热能和光能等不同形式的适于生产需要的能量。
电力系统是动力系统的一部分，它是由发电厂的发电机及配电装置、升压及降压变电所、输配电线路及用户的用电设备所组成。
电力系统的作用是使个发电厂、变电所并列运行，从而提高整个系统运行的可靠性和经济性。
电力系统基础知识题库完整
第一章电力系统基本知识一、单项选择题(每题的备选项中，只有一项最符合题意)1.电力系统是由(B)、配电和用电组成的整体。
A.输电、变电B.发电、输电、变电C.发电、输电2.电力系统中的输电、变电、(B)三个部分称为电力网。
A.发电B.配电C.用电3.直接将电能送到用户的网络称为(C)。
A.发电网B.输电网C.配电网4.以高压甚至超高压将发电厂、变电所或变电所之间连接起来的送电网络称为（B）。
A.发电网B.输电网C.配电网5.电力生产的特点是(A)、集中性、适用性、先行性。
A.同时性B.广泛性C.统一性6.线损是指电能从发电厂到用户的输送过程中不可避免地发生的(C)损失。
A.电压B.电流C.功率和能量7.在分析用户的负荷率时，选(A)中负荷最高的一个小时的平均负荷作为高峰负荷。
A.一天24小时B.一个月720小时C一年8760小时8.对于电力系统来说，峰、谷负荷差越(B)，用电越趋于合理。
A.大B.小C.稳定D.不稳定9.为了分析负荷率，常采用(C)。
A.年平均负荷B.月平均负荷C.日平均负荷10.突然中断供电会造成经济较大损失、社会秩序混乱或在政治上产生较大影响的负荷属(B)类负荷。
A.一类B.二类C.三类11.高压断路器具有开断正常负荷和(B)的能力。
A.过载B.过载、短路故障C.短路故障12.供电质量指电能质量与(A)A.供电可靠性B.供电经济性C.供电服务质量13.电压质量分为电压允许偏差、三相电压允许不平衡度、(C)、电压允许波动与闪变。
A.频率允许偏差B.供电可靠性C.公网谐波14.10kV三相供电电压允许偏差为额定电压的(A)A.±7%B. ±10%C.+7%-10%15.当电压上升时，白炽灯的(C)将下降。
A.发光效率B.光通量C.寿命16.当电压过高时，电动机可能(B)。
A.不能起动B.绝缘老化加快C.反转17.我国国标对35~110kV系统规定的电压波动允许值是(B)。
电力系统分析基础知识
电力系统分析基础知识第一部分：电力系统分析基础知识1、电力系统中性点有哪些接地方式？各具什么特点？2、输电线的等值电路存有那几种形式？它们适用于的条件就是什么？3、当变压器带有一定负荷时，在其中要产生哪些功率损耗？它们与变压器的容量、负荷和电压有怎样的关系？空载时有无损耗？为什么？4、在展开多电压级电力网络的排序时，为什么功率不展开隆哥蒙，而电阻和磁滞应当隆哥蒙？电压和电流应不应隆哥蒙？5、电力系统接线如图所示，电网各级电压示于图中，求1)发电机和各变压器高低压侧额定电压；2)设t-1高压两端工作于+2.5%粘毛，t-2工作于主粘毛，t-3高压两端工作于-5%粘毛，谋各变压器实际变比。
6、降压变压器型号为sfl1-20000／110，额定容量为20000kva，电压110±2×2.5%／11kv，空载损耗p0=22kw，空载电流百分数i0%=0.8，短路损耗pk=135kw，短路电压百分数ud%=10.5。
求变压器等值电路及其参数。
7、某电力网接线如下图右图，各元件参数见到下表中，其中t-2高压两端直奔+2.5%分后接点运转，其它变压器均在主接头运行。
试1）做出元件参数用出名值则表示的等值电路，挑110kv为基本级；2）作出元件参数用标么值表示的等值电路，要求用两种方法计算。
取sb=100mva,ub=110kv。
第二部分：潮流计算1、推论电压损耗的公式。
2、推论功率损耗的公式。
3、计算电压损耗和功率损耗的公式中，所计算的功率是每相损耗还是三相总损耗？如果是每相损耗，试说明各参数的意义；如果是三相总损耗，说明各参数的意义。
4、电网线路和变压器电阻元件上的电压迫降如何排序？电压迫降的大小主要由什么同意？电压迫降的增益主要由什么同意？什么情况下可以发生线路末端电压低于首端电压的情况？=p+jq，5、如图所示系统，已知线路阻抗分别为r12+jx12，r23+jx23，节点运算负荷为s222，试进行潮流计算，画出节点1、节点=p+jq。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统基础知识
继电保护、自动装置对电力系统起到保护和安全控制的作用，因此首先应明确所要保护和控制对象的相关情况，涉及的内容包括：电力系统的构成，电力系统中性点接地方式及其特点，电力系统短路电流计算及其相关概念。
这是学习继电保护、自动装置等本书内容的基础。
>>第一节电力系统基本概念
一、电力系统构成
电力系统是由发电厂、变电站(所)、送电线路、配电线路、电力用户组成的整体。
其中，联系发电厂与用户的中间环节称为电力网，主要由送电线路、变电所、配电所和配电线路组成，如图1-1中的虚框所示。
电力系统和动力设备组成了动力系统，动力设备包括锅炉、汽轮机、水轮机等。
在电力系统中，各种电气设备多是三相的，且三相系统基本上呈现或设计为对称形式，所以可以将三相电力系统用单相图表述。
动力系统、电力系统及电力网之间的关系示意图如图1-l所示。
配电能，按有无汇流母线分为有母线接线和无母线接线两大类。
变电站主接线图一般用单线图表示。
(11)互感器。
互感器有电流互感器(TA)和电压互感器(TV)。
电流互感器是—种变流设备，将交流一次侧大电流转换成二次电流，供给测量、保护等二次设备使用，一般二次额定电流为5A或1A；电压互感器是—种变压设备，将交流一交侧高电压转换成二次电压，供给控制、测量、保护等二次设备使用，—般二次额定的相电压为100/3V。
二、电力系统中性点运行方式
电力系统中性点运行方式即中性点接地方式，是指电力系统中发电机或变压器的中性点的接地方式，是一种工作接地。
目前，我国电力系统中性点接地方式分为中性点直接接地与非直接接地两大类，具体有；中性点不接地、经电阻接地、经电抗接地、经消弧线圈接地和直接接地等。
1．中性点直接接地方式
中性点直接接地是指电力系统中至少有一个中性点直接与接地设施相连接，如图1-2中的N点接地，通常应用于500kV、330kV、220kV、110kV电网。
中性点直接接地系统保持接地中性点零电位，发生单相接地故障时如图1-2所示，非故障相对地电压数值变化较小。
由于高压、尤其是超高压电力变压器中性点的绝缘水平、电气设备的绝缘水平都相对
较低，采用中性点直接接地方式，对保证变压器及其电气设备的安全尤其重要。
但由于中性点直接接地，与短路点构成直接短路通路，故障相电流很大，造成接于故障相的电气设备过电流。
为此，需要通过继电保护和断路器动作，切断短路电流。
2．中性点不接地方式
中性点不接地系统指电力系统中性点不接地。
中性点不接地系统发生单相接地故障时如图1-3所示，中性点电压发生位移，但是三相之间的线电压仍然对称，且数值不变；由于没有直接的短路通路，接地故障电流由线路和设备对地分布电容回路提供，是容性电流，通常数值不大，一般不需要立即停电，可以带故障运行一段时间(一般不超过2h)；但非故障相对地电压升高，数值最大为额定相电压的3倍，因此用电设备的绝缘水平需要按线电压考虑。
中性点不接地方式具有跳闸次数少的优点，因此普遍应用于接地电容电流不大的系统，例如66kV、35kV电网。
“一低两高三不变”
当中性点不接地系统发生一相接地情况时,该相的对地电压变低,甚至为零,此为一低;此时其它两相的对地电压升高,最大可为系统线电压.此为两高;由于中性点没有接地,此时接地相没有形成电流通路,接地时三相对地电流基本不变(先前有每相的对地电容电流,一般很小)当为三不变了.正因如此,线电压是肯定不变的了。
两相接地短路等。
各种短路故障示意图和代表符号如表1-1所示，其中三相短路为对称短路，其他为不对称短路。
运行经验和统计数据表明，电力系统中各种短路故障发生的几率是不同的，其中发生三相短路的几率最少，发生单相接地短路的几率最大。
在实际工程问题中，经常需要计算短路电流，计算中涉及到如下概念：
(1)无限大容量系统。
无限大容量电力系统指，容量相对于被供电系统容量大得多的电力系统，其特征是，当被供电系统中负荷变动甚至发生短路故障，电力系统母线电压及频率基本维持不变。
一般，电力系统等值电源阻抗不超过短路电路阻抗的5％～10％，或电力系统容量超过被供电系统容量50倍时，可视为无限大容量电力系统，简称无限大系统或无穷大系统。
实际应用中对11OkV配电网，可将供电变压器看作无穷大系统对11OkV配电网供电。
(2)短路电流周期分量。
电力系统发生短路故障时，与正常负荷状
例1-1 某电力系统如图1-10所示，在母线B 和母线C 分别发生三相短路，试求短路点的短路电流周期分量。
（等值电源电抗为Ω=22.0s X ，线路单位电抗为km x /38.01Ω=，变压器T1、T2的额定容量为1000kVA 、短路电压为5.4%=k U ）
解：（1）母线B 三相短路。
Ω
=+=+=Ω
=⨯==∑12.29.122.09.1538.0)1(1AB s k AB AB X X X L x X kA kV X U I k A k 86.212.235.103)1()3(1=Ω
⨯==∑ （2）母线C 三相短路。
计算时需要将等值电源电抗和线路电抗折算到0.4kV 侧，并计算变压器电抗（详细论述请参考电力系统故障分析计算的有关书籍）。
（1-2）
可得零序电流为
)(3
10kC kB kA I I I I &&&&++= 用瞬时值表示为
[])()()(3
1)(0t i t i t i t i kC kB kA ++= 显然，电力系统正常运行时仅有正序分量。
（二）短路电流
1、两相短路
无穷大系统供电发生BC 两相短路示意图如图1-12所示。
电力系统发生两相短路，经故障相和短路点构成短路回路，由故障相电源的线电动抛产生短路电流，流过故障线路，非故障线路没有短路电流，因此出现三相不对称。
不在计负荷电流的情况下，三相的短路电流分别为
kB
C C kC B B kB A A kA I I I I I I I I I I &&&&&&&&&&-=+=+==+=21212
10
0210
210
21I I I I I I I I I I I I C C kC B B kB A A kA &&&&&&&&&&&&++=++=++=
（1-4）
可见两相短路时的特点是，三相不对称，出现负序电流；只有故障相存在短路电流，且两相的短路电流数值相等，相位相反。
根据图1-12，短路电流数值可计算如上：
∑=X E I s k 2)2( （1-5）
式中)2(k I ——两相短路电流周期分量有效值。
s E ——等值电源线电动势，实际计算进可以采用平均额定电压； ∑X ——一相短路回路总电抗。
将式（1-5）与式（1-1）比较可得
)3()3()2(866.02
3k k k I I I == （1-6） 式（1-6）说明，两相短路电流数值为同一地点三相短路电流的0.866倍，在实际计算中，常常求出三相短路电流后，直接用以上关系得到两相短路电流。
2、单相接地短路
（1）中性点直接接地系统。
中性点直接接地的无穷大系统供电，发生A 相单相接地短路示意图如图1-13所示。
中性点直接接地电力系统发生单相接地时，经直接接地的中性点、故障相和短路点构成短路回路，由故障相电源电动势产生短路电流，流过故障线路，非故障线路没有短路电流，因此出现三相不对称，在不计负荷电流的情况下，三相的短路电流分别为
0030
210
2110
021=++==+++==++=C C C kC B B B B kB A A A kA I I I I I I I I I I I I I I &&&&&&&&&&&&&&。
