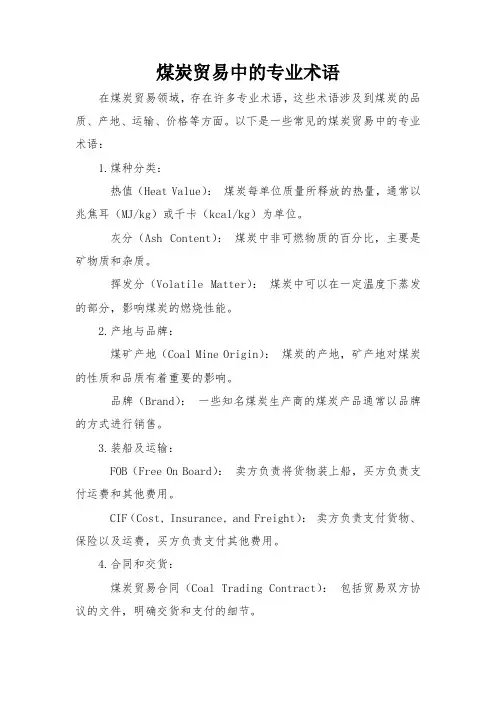

煤炭专业术语

里面MAX 最大值

VM (volatile matter) 是挥发份（根据这一条，即可判断该煤是无烟煤）

TS (total sulfur) 是全硫T 应该是tatal 全部的意思S 是硫分

ASH(灰分的单词就是ash) 为灰分

C.V. （calorific value）空气干燥基发热量

T.M. （total moisture）是全水M 是水分

FC（fixed cabon）是固定碳

HGI（Hardgrove grindability index）哈氏可磨性指数

SIZE 是粒度0-50mm 占90%以上或者0。-30mm占90%以上。

DB（dry basis）、ADB（air dried basis）、ARB（air received basis）分别是三个不同基准：干燥基、空气干燥基、收到基

G指的是粘结指数(GR.I)

Y指的是胶质层最大厚度

第一个指标：水分。

煤中水分分为内在水分、外在水分、结晶水和分解水。

煤中水分过大是，不利于加工、运输等，燃烧时会影响热稳定性和热传导，炼焦时会降低焦产率和延长焦化周期。

现在我们常报的水份指标有：

1、全水份（Mt），是煤中所有内在水份和外在水份的总和，也常用Mar表示。通常规定在8%以下。

2、空气干燥基水份(Mad)，指煤炭在空气干燥状态下所含的水份。也可以认为是内在水份，老的国家标准上有称之为“分析基水份”的。

第二个指标：灰分

指煤在燃烧的后留下的残渣。

不是煤中矿物质总和，而是这些矿物质在化学和分解后的残余物。

灰分高，说明煤中可燃成份较低。发热量就低。

同时在精煤炼焦中，灰分高低决定焦炭的灰分。

能常的灰分指标有空气干燥基灰分（Aad）、干燥基灰分（Ad）等。也有用收到基灰分的（Aar）。

第三指标：挥发份（全称为挥发份产率）V

指煤中有机物和部分矿物质加热分解后的产物，不全是煤中固有成分，还有部分是热解产物，所以称挥发份产率。

挥发份大小与煤的变质程度有关，煤炭变质量程度越高，挥发份产率就越低。

在燃烧中，用来确定锅炉的型号；在炼焦中，用来确定配煤的比例；同时更是汽化和液化的重要指标。

常使用的有空气干燥基挥发份（Vad）、干燥基挥发份（Vd）、干燥无灰基挥发份（Vdaf）和收到基挥发份（Var）。

其中Vdaf是煤炭分类的重要指标之一。

添加评论

评论读取中...

请登录后再发表评论!

取消

ericaxzh| 2009-03-27 23:31:48

有0人认为这个回答不错| 有0人认为这个回答没有帮助

煤炭的固定碳（FC）

固定碳含量是指去除水分、灰分和挥发分之后的残留物，它是确定煤炭用途的重要指标。从100减去煤的水分、灰分和挥发分后的差值即为煤的固定碳含量。根据使用的计算挥发分的基准，可以计算出干基、干燥无灰基等不同基准的固定碳含量。

发热量（Q）

发热量是指单位质量的煤完全燃烧时所产生的热量，主要分为高位发热量和低位发热量。煤的高位发热量减去水的汽化热即是低位发热量。发热量的国标单位为百万焦耳/千克（MJ/KG）常用单位大卡/千克，换算关系为：1MJ/KG=239.14Kcal/kg;1J=0.239cal;1cal=4.18J。如发热量

5500Kcal/kg,5500Kcal/kg=5500/239.14=23MJ/kg。

胶质层最大厚度（Y）

烟煤在加热到一定温度后，所形成的胶质层最大厚度是烟煤胶质层指数测定中利用探针测出的胶质体上、下层面差的最大值。它是煤炭分类的重要标准之一。动力煤胶质层厚度大，容易结焦；冶炼精煤对胶质层厚度有明确要求。

粘结指数（G）

在规定条件下以烟煤在加热后粘结专用无烟煤的能力，它是煤炭分类的重要标准之一，是冶炼精煤的重要指标。粘结指数越高，结焦性越强。

煤炭指标概念

煤灰灰熔融性温度（灰熔点）

在规定条件下得到的随加热温度而变化的煤灰熔融性变形温度（DT）、软化温度（ST）、常用软化温度（ST）来表示。灰熔融性温度越高，煤灰不容易结渣。因锅炉设计不同，对灰熔融性温度要求也不一样。煤灰熔融性温度的高低，直接关系到煤作为燃料和汽化原料的性能，煤灰熔融性温度低，煤灰容易结渣，增加了排渣的难度，尤其是固态排渣的锅炉和移动床的汽化炉，煤灰熔融性温度要求较高。

哈氏可磨指数（HGI）

哈氏可磨指数是反应煤的可磨性的重要指标。煤的可磨性是指一定量的煤在消耗相同的能量下，磨碎成粉的难易程度。可磨指数越大，煤越容易磨碎成粉。在发电煤粉锅炉和高炉喷吹用煤中，可磨指数是质量评价的一个重要指标。

焦渣特征（CRC）

煤炭热分解以后剩余物质的形状。根据不同形状分为8个序号，其序号即为焦渣特征代号。

1---粉状。全部是粉末，没有相互粘着的颗粒。

2---粘着。用手指轻碰即成粉末或基本上是粉末，其中较大的团块一碰既成粉末。

3---弱粘性。用手指轻压既成小块。

4---不熔融粘结。用手指用力压才裂成小块，焦渣上表面无光泽，下表面稍有银白色光泽。

5---不膨胀熔融粘结。焦渣形成扁平的块，颗粒的界限不易分清，焦渣上表面有明显的银白色金属光泽，下表面银白色光泽更明显。

6---微膨胀熔融粘结。用手指压不碎，焦渣的上下表面均有银白色金属光泽，但焦渣表面具有较小的膨胀泡。

7---膨胀熔融粘结。焦渣的上下表面均有银白色金属光泽，明显膨胀，但高度不超过15mm。

8---强膨胀熔融粘结。焦渣的上下表面均有银白色金属光泽，焦渣高度大于15mm。

添加评论

评论读取中...

请登录后再发表评论!

取消

xxeedd| 2009-12-09 21:03:44

有0人认为这个回答不错| 有0人认为这个回答没有帮助

为了提高煤的综合利用价值，必须了解、研究煤的工艺性质，以满足各方面对煤质的要求。煤的工艺性质主要包括：粘结性和结焦性、发热量、化学反应性、热稳定性、透光率、机械强度和可选性等。

1.粘结性和结焦性

粘结性是指煤在干馏过程中，由于煤中有机质分解，熔融而使煤粒能够相互粘结成块的性能。结焦性是指煤在干馏时能够结成焦炭的性能。煤的粘结性是结焦性的必要条件，结焦性好的煤必须具有良好的粘结性，但粘结性好的煤不一定能单独炼出质量好的焦炭。这就是为什么要进行配煤炼焦的道理。粘结性是进行煤的工业分类的主要指标，一般用煤中有机质受热分解、软化形成的胶质体的厚度来表示，常称胶质层厚度。胶质层越厚，粘结性越好。测定粘结性和结焦性的方法很多，除胶质层测定法外，还有罗加指数法、奥亚膨胀度试验等等。粘结性受煤化程度、煤岩成分、氧化程度和矿物质含量等多种因素的影响。煤化程度最高和最低的煤，一般都没有粘结性，胶质层厚度也很小。

2.发热量

是指单位重量的煤在完全燃烧时所产生的热量，亦称热值，常用106J/kg表示。它是评价煤炭质量，尤其是评价动力用煤的重要指标。国际市场上动力用煤以热值计价。我国自1985年6月起，改革沿用了几十年的以灰分计价为以热值计价。发热量主要与煤中的可燃元素含量和煤化程度有关。为便于比较耗煤量，在工业生产中，常常将实际消耗的煤量折合成发热量为2.930368×107J/kg的标准煤来进行计算。

3.化学反应性

又称活性。是指煤在一定温度下与二氧化碳、氧和水蒸汽相互作用的反应能力。它是评价气化用煤和动力用煤的一项重要指标。反应性强弱直接影响到耗煤量和煤气的有效成分。煤的活性一般随煤化程度加深而减弱。

4.热稳定性

又称耐热性。是指煤在高温作用下保持原来粒度的性能。它是评价气化用煤和动力用煤的又一项重要指标。热稳定性的好坏，直接影响炉内能否正常生产以及煤的气化和燃烧效率。

5.透光率

指低煤化程度的煤(褐煤、长焰煤等)，在规定条件下用硝酸与磷酸的混合液处理后，所得溶液对光的透过率称为透光率。随着煤化程度加深，透光率逐渐加大。因此，它是区别褐煤、长焰煤和气煤的重要指标。

6.机械强度

是指块煤受外力作用而破碎的难易程度。机械强度低的煤投入气化炉时，容易碎成小块和粉末，影响气化炉正常操作。因此，气化用煤必须具备较高的机械强度。

7.可选性

是指煤通过洗选，除去其中的夹矸和矿物质的难易程度。我国现行的选煤方法，详见第四节。
