第五讲水轮发电机的安装介绍

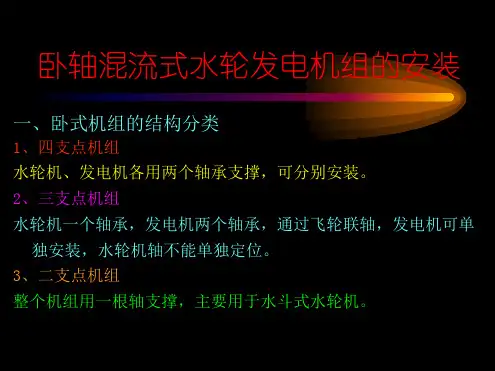

卧轴混流式水轮发电机组的安装
1、导轴瓦的刮削、安装要点 刮削的重点是下瓦的正下方 60°范围。 轴在静止的情况下，上 部间隙是设计间隙，两侧是上间隙的1/2 2、推力轴承的研刮和组装
卧轴混流式水轮发电机组的安装
六、卧式发电机安装
1、安装的质量要求 ? 发电机轴线以水轮机轴线安装质量来调整，偏心量不大于
0.04mm；倾斜不大于0.02mm ? 以转为准调整定子位置，控制空气间隙，偏差不大于平均气的
卧式机组的轴线调整
二、四支点盘车
1、盘车工作安排 （1）水轮机轴线检查、调整
转动轴线与机轴线质量为准，调整为一条直线 （3）联轴后整体盘车，全面检查机组轴线
卧式机组的轴线调整
1、水轮机轴线的检查、调整
（1）测点划分 在座环的前、后止口作A、B、C、D测点标记。
蜗壳找正并锚固以后即可安装尾水管。
卧轴混流式水轮发电机组的安装
四、底座及轴承座的安装
1、程序 （1）表达轴线 （2）安装底座 （3）安装轴承座
2、安装质量要求 （1）不同轴承的同轴度误差不得大于0.1mm （2）轴承座的水平度偏差，轴线方向不 0.1mm/m，半径方向不大
于0.2mm/m。
卧轴混流式水轮发电机组的安装
二、卧轴混流式机组的安装一般程序
1、埋设尾水管直锥段 2、蜗壳连同弯管、压力管水平段的埋设 3、导水机构预装配 4、转动部分组合、检查 5、安装轴承座、轴瓦研刮 6、水轮机正式安装 7、安装附属装置 8、机组起动试运行
卧轴混流式水轮发电机组的安装
三、蜗壳及尾水管等部件的埋设
? 较大的混流式水轮机，是先埋尾水管直锥段，再安装蜗壳、弯 管段及管道水平段。
四、底座及轴承座的安装
1、程序 （1）表达轴线 （2）安装底座 （3）安装轴承座
水轮发电机定子安装工艺及流程
水轮发电机定子安装工艺及流程1. 引言水轮发电机定子是水轮发电机的重要组成部分，它将水流能转化为电能。
定子的安装工艺和流程直接关系到水轮发电机的运行效果和安全性。
本文将介绍水轮发电机定子安装的工艺及流程，并提供详细的步骤和注意事项。
2. 工艺流程概述水轮发电机定子安装的工艺流程主要包括以下步骤：1.准备工作2.定子安装前的检查3.定子安装4.定子安装后的检验和调整5.验收下面将逐步详细介绍每个步骤的具体内容。
3. 准备工作在进行水轮发电机定子安装之前，需要做好以下准备工作：•确认定子的技术要求和安装要求。
根据设计文件和相关标准，了解定子的规格、尺寸、材料等技术要求，并熟悉定子的安装方法和流程。
•检查定子安装所需的工具和设备是否齐备。
包括起重设备、调整装置、定子本体、定子固定支架等。
•配置所需的人员。
根据安装工艺和流程确定所需的工作人员及其分工，并确保具备相关安全防护知识和操作技能。
4. 定子安装前的检查在进行定子安装之前，需要进行以下检查工作：•检查定子本体和相应零部件的准备情况。
检查定子本体和定子固定支架等配件的数量、规格、尺寸是否与设计文件要求一致，并检查其表面是否有损伤或污垢。
•检查起重设备和调整装置等安装设备的完好性。
确保起重设备和调整装置的安装完好，并检查其操作灵活性和安全性。
•检查水轮发电机底座的情况。
检查水轮发电机底座的水平度和垂直度是否符合要求，并检查底座的强度和稳定性。
5. 定子安装定子安装的具体步骤如下：1.使用起重设备将定子本体放置在合适的位置上。
2.通过调整装置，保证定子本体与端盖的间隙符合要求，确保定子的装配质量。
3.使用调整装置逐步调节定子的水平度和垂直度，保证定子在安装过程中保持平衡，并避免因不均匀装配而导致的振动和噪音。
4.使用定子固定支架将定子固定在水轮发电机底座上，确保其稳定性和可靠性。
5.检查定子与端盖之间的间隙是否符合要求，调整定子位置，使其与端盖之间的间隙均匀一致。

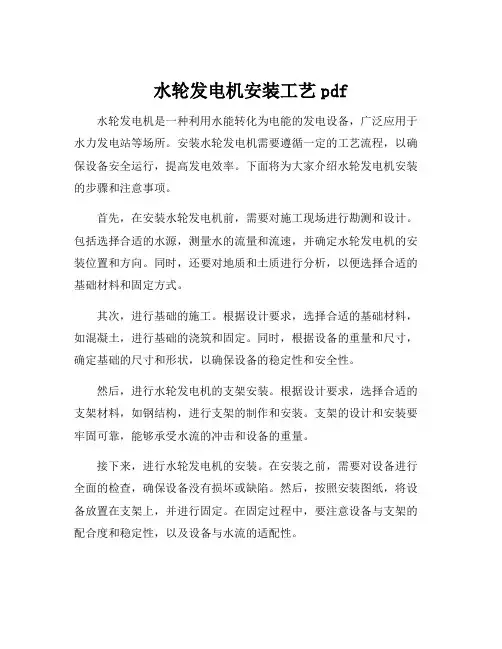

水轮发电机安装工艺pdf
水轮发电机安装工艺pdf水轮发电机是一种利用水能转化为电能的发电设备，广泛应用于水力发电站等场所。
安装水轮发电机需要遵循一定的工艺流程，以确保设备安全运行，提高发电效率。
下面将为大家介绍水轮发电机安装的步骤和注意事项。
首先，在安装水轮发电机前，需要对施工现场进行勘测和设计。
包括选择合适的水源，测量水的流量和流速，并确定水轮发电机的安装位置和方向。
同时，还要对地质和土质进行分析，以便选择合适的基础材料和固定方式。
其次，进行基础的施工。
根据设计要求，选择合适的基础材料，如混凝土，进行基础的浇筑和固定。
同时，根据设备的重量和尺寸，确定基础的尺寸和形状，以确保设备的稳定性和安全性。
然后，进行水轮发电机的支架安装。
根据设计要求，选择合适的支架材料，如钢结构，进行支架的制作和安装。
支架的设计和安装要牢固可靠，能够承受水流的冲击和设备的重量。
接下来，进行水轮发电机的安装。
在安装之前，需要对设备进行全面的检查，确保设备没有损坏或缺陷。
然后，按照安装图纸，将设备放置在支架上，并进行固定。
在固定过程中，要注意设备与支架的配合度和稳定性，以及设备与水流的适配性。
最后，进行设备的调试和测试。
在安装完成后，需要对水轮发电机进行调试和测试，以确保设备正常运行和发电效率达到预期。
调试和测试包括设备的起动测试、负载测试和性能测试等。
在调试和测试中，需要按照操作手册和技术规范进行操作，确保设备的安全和有效运行。
总之，水轮发电机安装的工艺是一个复杂而关键的过程。
通过对施工现场的勘测和设计、基础的施工、支架的安装、设备的安装，以及调试和测试等步骤的合理操作和管理，可以保证水轮发电机的安全运行和发电效率的提高。
在实际施工中，要根据具体情况和技术要求，合理选择材料和工艺，以确保工程质量和效益。
水电站水轮发电机组的基本结构及安装过程
水电站水轮发电机组的基本结构及安装过程一、水轮发电机组的基本结构1.水轮发电机：水轮发电机是水电站发电的核心设备，它将水流的动能转化为机械能，在转子与定子之间通过电磁感应产生电能。
水轮发电机包括转子、定子和转子轴承等。
2.调速装置：调速装置用于控制水轮的转速，保证水轮发电机的正常运行。
调速装置通常由水轮的钢轮、调速器和液力传动装置等组成。
3.低压配电系统：低压配电系统是将水轮发电机产生的高压电能通过变压器降压后输送至用户的系统。
它包括变压器、开关设备、保护装置和电流互感器等。
4.辅助设备：辅助设备主要包括水泵、冷却设备、火灾监控装置等。
水泵用于进水和排水，冷却设备用于降低水轮发电机组的温度，火灾监控装置用于监测水轮发电机组周围的火灾情况。
二、水轮发电机组的安装过程1.场地选择：水轮发电机组需要选择在水流充足、坡度适宜、土壤稳定和交通便利的场地上建设。
同时要考虑电网的接入方式和水轮发电机组的运输通道。
2.水轮发电机组的安装：首先需要修建一座水坝，形成一个水库，以储存水资源。
然后在水库出口处建造一座放水渠道，将水引入水轮发电机组的水导管系统。
水导管系统包括水流整流器、水轮进水口、水轮和尾水放空口。
3.水轮发电机组的建设：根据水轮发电机组的设计要求，在场地上修建发电厂房和相关设备基础。
然后进行水轮发电机组的设备安装，包括将水轮发电机组各个组件安装在机房内，并与输电线路连接。
4.调试与运行：水轮发电机组安装完成后，需要进行一系列的调试工作，包括试运转、开机调试和正常运行试验等。
在调试工作完成后，水轮发电机组即可正式投入运行，生成电能供给用户使用。
5.运维与管理：水轮发电机组在正常运行中需要进行定期的检查、维护和管理工作，包括设备的巡视、清洗、润滑和更换等。
同时还需要注意水库的管理和维护，以确保水能资源的充足和水轮发电机组的安全运行。
总结：水电站水轮发电机组的基本结构包括水轮发电机、调速装置、低压配电系统和辅助设备。
水轮发电机的安装
一、一般安装程序
• 下机架安装 -下机架组装及安装 • （1）下机架中心体、支臂进场；（2）下机架焊缝 坡口打磨、探伤；（3）下机架支臂挂装、调整；（ 4）下机架焊接；（5）下机架焊后消缺、探伤 。 –下机架预装 –推力轴承及附件安装 • （1）油冷器及油、水管路安装；（2）推力轴承清 扫、安装；（3）高压油预起系统安装 。 –下机架吊装调整 –推力轴承受力调整
五、发电机定子安装
定子安装
五、发电机定子安装
定子吊装
六、发电机主轴及下机架安装
安 装 程 序
六、发电机主轴及下机架安装
• 下机架预装 –下机架基础设计结构要求下机架需进行预装。 • 一方面可保证基础螺栓二期混凝土的密实性； • 另一方面便于正确进行下机架基础进行受力转换，保证 下机架在受力状态下不发生水平变化。 –下机架正式安装程序 • ①清扫下机架安装基础，检查基础预埋件混凝土养生期 应满足承重要求。 • ②在安装场清扫组装完成的下机架，安装下机架吊具 ，调整下机架水平，将下机架吊入机坑就位。 • ③以水轮机底环为基准，用临时支撑及千斤顶调整下 机架水平、中心及高程。调整时应考虑机架承重挠度。 • ④调整下机架基础螺栓与基础板间隙使其处于均匀状 态，用临时固定工具将基础螺栓固定，并做好相应位置 标记，吊出下机架。 • ⑤ 浇筑下机架基础螺栓二期混凝土并养生，混凝土浇 筑期间，监测基础螺栓不发生倾斜或位移。
一、一般安装程序
定子组装
一、一般安装程序 转子组装
- 转子支架组装及焊接 ①转子中心体、支臂进场； ②转子支架焊缝坡口打磨 、探伤； ③转子支臂挂装、调整； ④转子支架焊接 ； ⑤转子支架焊后消缺、探伤； ⑥ 转子支架移位至 安II 。 –转子磁轭叠装 ①转子键槽板挂装； ②转子磁轭第一次压紧； ③转子 磁轭第二次压紧； ④转子磁轭第三次压紧； ⑤转子 磁轭第四次压紧； ⑥转子磁轭第五次压紧； ⑦转子 磁轭最终压紧； ⑧转子键槽板焊接； ⑨转子磁轭热 套； ⑩ 制动闸板安装。 –磁极及引线安装 （1）转子磁极挂装；（2）转子磁极连接 。

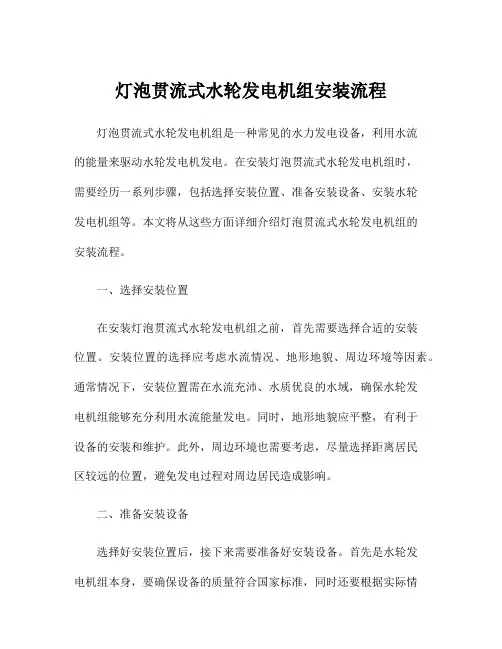

灯泡贯流式水轮发电机组安装流程
灯泡贯流式水轮发电机组安装流程灯泡贯流式水轮发电机组是一种常见的水力发电设备，利用水流的能量来驱动水轮发电机发电。
在安装灯泡贯流式水轮发电机组时，需要经历一系列步骤，包括选择安装位置、准备安装设备、安装水轮发电机组等。
本文将从这些方面详细介绍灯泡贯流式水轮发电机组的安装流程。
一、选择安装位置在安装灯泡贯流式水轮发电机组之前，首先需要选择合适的安装位置。
安装位置的选择应考虑水流情况、地形地貌、周边环境等因素。
通常情况下，安装位置需在水流充沛、水质优良的水域，确保水轮发电机组能够充分利用水流能量发电。
同时，地形地貌应平整，有利于设备的安装和维护。
此外，周边环境也需要考虑，尽量选择距离居民区较远的位置，避免发电过程对周边居民造成影响。
二、准备安装设备选择好安装位置后，接下来需要准备好安装设备。
首先是水轮发电机组本身，要确保设备的质量符合国家标准，同时还要根据实际情况选择合适规格的水轮发电机组。
其次是安装所需要的配件和工具，包括支架、螺栓、螺母、电缆、绝缘材料等。
另外还需要准备好人力和机械设备，确保顺利进行安装施工。
三、安装水轮发电机组安装水轮发电机组是整个安装流程的核心环节。
在安装水轮发电机组时，首先要进行场地测量和平整化，确保安装位置的平整度和稳定性。
接着是固定支架和水轮发电机组，通过螺栓、螺母等件将水轮发电机组牢固地固定在支架上。
随后进行接线工作，确保设备能够正常运行。
最后进行设备的检验和调试工作，确保水轮发电机组能够正常发电。
四、安全监测安装完水轮发电机组后，还需要进行安全监测工作。
这包括设备的运行监测和安全性检查。
通过监测设备的运行情况，时刻关注设备的状态，确保设备能够正常运行。
同时定期进行设备的安全性检查，确保设备没有损坏，维护设备的安全性和稳定性。
五、环保治理在安装水轮发电机组的同时，还需要重视环保治理工作。
从源头上减少水轮发电机组对环境的影响。
选择环保材料，减少污染排放，确保设备在发电过程中对周边环境的影响得到最小化。
水轮发电机组安装方案
水轮发电机组安装方案1. 引言水轮发电机组作为一种利用水能进行发电的装置，具有环保、可再生的特点，在能源领域具有重要的地位。
本文旨在提供水轮发电机组的安装方案，包括选址、设备安装、电气接线等方面，以帮助用户顺利进行水轮发电机组的安装。
2. 选址水轮发电机组的选址是非常重要的一步，合理的选址可以最大程度地提高发电效率。
以下是选址的一些建议：•水源供应：选址时要确保有充足的水源供应，水流量和水头是选址的重要考虑因素；•地质条件：选址地的地质条件要稳定，避免地质灾害的发生；•厂址与电网距离：选址时要考虑到水轮发电机组与电网的距离，尽量选择离电网近的地点，减少输电损耗。
3. 设备安装3.1 水轮发电机的安装水轮发电机的安装是整个安装过程的关键步骤之一。
以下是安装的基本步骤：•安装基础：首先需要在选址地上建立完善的基础设施，如安装水轮发电机组的水槽、引水管道等；•安装轮机部分：将水轮发电机的水轮部分安装在水槽内，确保水能充分作用于水轮；•安装发电部分：将发电机部分与水轮部分连接，并进行相应的固定工作；•安装辅助设备：根据实际需求，安装相应的辅助设备，如刹车装置、水位测量仪等。
3.2 水引流系统的安装水引流系统主要用于控制水流的流动以及将水引入水轮发电机组中。
以下是水引流系统的安装步骤：•安装水泵：将水泵安装在水源附近，通过引水管道将水引入水轮发电机组中；•安装水轮发电机组：将水引流系统的出口与水轮发电机组的进水口连接，确保水能充分作用于水轮。
4. 电气接线电气接线是水轮发电机组安装过程中不可忽视的一部分，负责将发电机产生的电能接入到电网中。
以下是电气接线的基本步骤：•连接变压器：将发电机的输出端与变压器相连，将发电机产生的低压电能转换为高压电能；•连接开关设备：安装开关设备，用于控制发电机的开启和关闭；•连接电网：将变压器输出端与电网相连，将发电机产生的电能输送到电网中。
5. 安全措施在水轮发电机组的安装过程中，安全措施是至关重要的，以确保人员和设备的安全。
水电站水轮机的安装方法与注意事项
水电站水轮机的安装方法与注意事项水力发电被誉为符合卒十会进展的绿色生态产业．是低碳零排放、绿色清洁的可再生能源，因此国家特别支持水电站的建立．而水轮机的安装是水电站的核心工程之一．关系到水电站的效率、寿命、稳定性与牢靠性。
为了保证水电站的工作效率与工作质量．就要确保水轮机的安装方法。
1．水电站水轮机的安装方法与程序首先是尾水管肘管的安装．通常我们要将尾水管肘管的各个环节进行焊接．调整好管道的位置和高度，把螺栓拧紧，在焊接的过程中要留意把锚钩点焊接牢同。
将尾水管肘管固定后，要对尾水管肘管的法向面高度进行校核．假如有必要可以用楔子和螺栓进行调整尾水管肘管要求在管道的底部设置灌浆孔。
要在管道焊接档环．预备好堵头。
安装完成后．要用经纬仪进行检查．通过检查法向面高度和中心位置．确定偏差在规定的范围内在浇筑混凝土时．混凝土浇筑的层数要根据工地的施工要求进行浇筑．混凝土浇筑每一层之间的时间间隔一般为10个小时．每一层在浇筑时．浇筑一半时要等待3个小时之后再进行另一半的浇筑．在这个过程中要对整个厚度进行振捣．从而使尾水管不会产生很高的静压力之后需要肯定的等待时间使混凝土同化．这样可以避开接缝处消失空隙浇筑时．要留意监测尾水管下部变形和移位．要避开消失尾水管倾斜现象。
在安装尾水管椎管时．要将尾水管椎管各部分吊装后进行焊接。
焊接时要调整好椎管的位置和高度。
固定椎管后，校核椎管法向面高度和平面度在同定尾水管椎管时．要留意用拉锚固定，要依据施工要求确定椎管的数量和位置安装结束后，再使用经纬仪进行检查。
要求施工偏差在规范要求以内。
在安装蜗壳时。
依据规定，蜗壳要安装在机坑中．支撑点在侧壁上。
在安装时。
要将尾水管的安装基准点对准水轮机安装基准点．在安装基准线之间拉直钢琴线作为标记．确认水轮机的安装高度和平面．标记在水轮机的侧壁上。
将蜗壳设置在指定位置．与地下金属物进行焊接。
在安装座环时．要留意在组装的预定地点划线．在螺栓孔内插入预紧螺栓．使水平度满意要求，之后连接各部分安上螺母，在螺纹两面涂防烧焦润滑剂．在同定螺母和缝隙的同时．还要检查好加工面是否发生错位．假如发生错位可以使用千斤顶对缝隙平面进行调整。
卧式的水轮发电机的安装
卧式的水轮发电机的安装卧式的水轮发电机，除容量很小的以外，都是由底座、定子、转子、轴承座等组成。
而且多数是采用管道式通风冷却，机坑与进、出风道相连。
因尺寸较小，转速较高，发电机定子和转子往往在厂内组装，经过试验后整体运到电站工地，安装工程相对简单。
一、安装的质量要求和基本程序（一）安装的基本质量要求卧式发电机都是以水轮机轴线为准进行安装的，最基本的质量要求是：1.发电机主轴法兰按水轮机法兰找正时，偏心量≤0.04mm；倾斜≤0.02mm；2.以转子为准调整定子的位置，发电机应气隙均匀一致，最大偏差不大于平均气隙的±10%，实测气隙时，应对每个磁极的两端，就转子不同的3~4个位置（如每次让转子转过90°）测量，取所有实测值的平均值为准，再计算偏差的大小；3.定子的轴向位置应使定子中心偏离转子中心，偏向水轮机端1~1.5mm，以便机组运行时使转子承受与轴向水推力相反方向的磁拉力，减轻推力轴承负荷并有利于机组稳定。
（二）卧式水轮发电机的基本安装程序卧式水轮发电机的安装程序因具体结构的不同有所差异，但基本安装程序如下：1.准备标高中心架、基础板及地脚螺栓；2.安装底座；3.安装定子、轴承座；4.转子检查及轴瓦研刮；5.吊装转子；6.与水轮机连轴、轴线检查、调整；7.安装附属装置；8.机组启动试运行。
二、卧式发电机转子的吊装卧式发电机底座、定子、轴承座的安装都以水轮机轴线为准，其安装方法与前述相同，但转子吊装与立式机组不同。
由于卧式发电机转子两端用轴承座支撑，中部的磁轭、磁极悬空在定子内，且气隙不大，又不允许转子与定子摩擦，所以转子的装入和拆卸都必须沿水平方向移动，这就形成了所谓“穿转子”的特殊工艺过程，其过程如图所示。
1.准备工作（1）准备吊具、吊索。
起吊转子时钢丝绳不能与转子两端接触，必须经过吊梁来悬挂转子。
吊梁如图（a）所示，是一根具有足够刚度的横梁，通常用工字钢或槽钢焊接而成。
水轮发电机安装技术点滴经验
水轮发电机安装技术点滴经验一、水轮机设备安装技术1、管型座的安装。
管型座正式安装前，先检查管型座预埋基础板的位置，基础板的平面位置误差不大于±5mm；高程误差允许0～5mm。
表面水平误差在总长度上不大于1mm；复测尾水管中心线及波浪度、高程等，以确定管型座的安装位置。
通过调整内管型座的中心、高程、桩号，其高程误差制约为0～±3mm，并且要求中心及桩号位置误差不大于±2mm。
最后对管型座的中心、高程、桩号、法兰面的垂直度进行精确调整，使得管型座各项参数符合规范和设计要求。
在管型座安装完成后就可以进行混凝土浇筑，在混凝土的浇筑过程中，一定要对管型座法兰平面度和垂直度的变化进行监测和制约，确保其安装精度。
2、导水机构安装。
导水机构由内、外配水环、导叶、导叶轴承、导叶操作环、重锤、连杆拐臂及保护、限位装置等组成。
在安装间对导水机构进行组装，然后用桥机整体吊入机坑安装。
1）将组合面清扫干净，去除毛刺、污渍后，装好密封条，并在密封槽内侧均匀涂上密封胶，组合后的技术要求为组合面间隙用0.05mm塞尺检查通过，上下游法兰面无错位现象。
2）组装就位：将拼装好的外环吊起，清扫干净外环上游法兰面后，用6-8个1m左右高的支墩将拼装好的外环支起并调平，检查外环上、下法兰的圆度、垂直度和平面度并记录。
内环清扫后吊入外环孔中央地面，并注意X、Y方向是否一致。
3）零部件配装：有编号的零部件须按照编号装配，不得随意对拼，对有间隙配合的零件，如轴套筒、密封环等应进行预装配，并检查配合间隙情况。
4）导水叶装配：在桥机吊钩上挂两个链式手拉葫芦作为导水叶的可调吊点，导水叶吊起后调整高度和角度，将导水叶大轴头插入外环轴孔中央，压入密封环时，应小心防止密封圈切边。
为防止偏重，导叶采取对称方式吊装。
全部导水叶与外环装配后，吊起内环使内环轴孔与导水叶轴孔对正，装上导叶接轴并把紧压轴螺母。
然后装配轴套筒，装配时采取引导措施预防密封圈出现切边现象。
水轮发电机结构制造安装介绍(图文并茂)
水轮发电机转子介绍●水能—机械能—电能水力发电➢水的势能—水的动能—推动转轮旋转—带动发电机转子旋转●化学能—机械能—电能火力发电➢煤炭燃烧产生蒸汽—推动汽轮机旋转—带动发电机转子旋转●风能—机械能—电能风力发电➢风的动能—推动风叶旋转—带动发电机转子旋转●核能—机械能—电能核能发电➢核反应堆燃烧产生热量—推动汽轮机旋转—带动发电机转子旋转水轮发电机组外形法拉第电磁感应定理只要运动的导体切割磁力线（磁场），在导体两端就会产生感应电势当发电机的转子被原动机带动旋转时，磁极在空间旋转，产生旋转磁场，磁力线切割了在定子铁芯槽中对称放置的三相绕组，在绕组中就会产生感应电动势。
电动势（U）在外部用电设备形成的闭合回路中产生电流(I)，就得到了电功率(P)，即将机械能转换成电能：P=UI电磁设计特点-磁场分布水轮发电机总体型式●伞式：发电机推力轴承位于转子下方➢全伞：无上导轴承➢半伞：有上导轴承⏹一般转子为无轴结构●悬式：发电机推力轴承位于转子上方➢水轮发电机➢发电电动机：蓄能机组⏹上机架为承重机架●卧式：发电机轴系为水平布置➢灯泡贯流式发电机➢轴伸贯流式发电机➢竖井贯流式发电机水轮发电机结构转子装配（悬式）发电机主要构成部件●主要部件➢定子（固定部分，参与电磁转换）⏹利用导体切割磁力线，在导体内感应交变电势，连成回路形成电流，通过变电站将电能送入电网➢转子（旋转部分，参与电磁转换）⏹通过励磁电流形成磁场⏹通过水轮机旋转，在气隙中形成旋转磁场➢轴承包括机架（旋转和固定部件的摩擦界面）⏹承载旋转部件包括水推力的重量⏹旋转部件轴系的支撑力发电机主要构成部件●辅助部件➢冷却系统⏹铁损、铜损、风损和附加损耗、电气损耗的冷却⏹轴承润滑、搅拌损耗的冷却➢轴承油润滑系统➢机组制动系统➢机组运行监测系统⏹各部件温度监测⏹各种可能事故的监测、报警、停机➢机组运行保护系统⏹轴电流接地装置⏹灭火装置1定子装配●定子是变换能量和承受扭矩、重量的主要部件●定子结构设计➢定子机座⏹有足够的刚度和强度，能满足运行时额定扭矩产生的切向力和铁芯热膨胀引起的径向力，定子绕组短路时短路扭矩产生的切向力，通过定位筋传递到机座的交变力，转子绕组短路时引起的单边磁拉力⏹分瓣放置、运输及在制造、安装过程中起吊时引起的应力⏹上机架和机组转动部分（包括水推力）等的重量引起的轴向力（悬式）➢定子结构特点定子机座•机座分瓣结构•大齿压板结构•整圆刚性好1定子装配➢定子铁芯⏹是磁路的主要组成部分并用以固定绕组⏹机组运行时，铁芯要受到机械力、热应力、电磁力的综合作用⏹铁芯由扇形硅钢片、通风槽片、定位筋、齿压板、拉紧螺杆等部件组成➢定子铁芯应采取防振措施⏹振动原因：谐波磁动势和主磁场相互作用；定子和转子不同心；定子或转子不圆；机座及铁芯合缝处松动；铁芯装压不紧；机械共振⏹措施：增加定子刚度，采用工地整圆叠片；加强铁芯整体性，把铁芯两端粘接成一体；保证铁芯装压质量，采用热压和分段压紧，以及穿心螺杆加碟簧的压紧方式；合理选择机座刚度和立筋数量➢定子冲片制造定子冲片冲压定子冲片去毛刺机定子冲片刷漆炉大齿压板结构定子装配➢定子线圈⏹定子绕组的型式、导线规格及槽形尺寸已在电磁设计时确定⏹确定线圈的绝缘结构尺寸，线圈的径向、轴向、周向尺寸⏹确定线圈的防晕结构，防电腐蚀，端部固定及防下沉措施➢绕组接线➢铜环引线连接结构和出线位置布置➢大电流铜环引线的发热计算➢端部漏磁在端部金属件中引起的发热●定子由机座、铁芯、线圈、端箍、铜环及基础螺杆等部件组成➢定子事故●线圈主绝缘和匝间绝缘损坏、绝缘击穿、接头开焊、紧固件松脱➢原因：振动磨损、绝缘老化、局部缺陷、电腐蚀损坏、油污长期浸蚀使绝缘水平下降➢措施：采用斜楔或弹性波纹板将槽内线圈紧固，加强端部绑扎；控制运行温度，增设定子接地保护；防止绝缘机械损伤；槽壁与线圈间尽量消去间隙，减少线棒电晕放电量⏹占全部定子事故的50%以上●定子铁芯翘曲、振动➢原因：铁芯热膨胀、铁芯压紧力不够⏹发电机转子装配转子关键点●转轴➢承受额定转矩；机组转动部分的重量和水推力产生的轴向力；定、转子气隙不均匀引起的单边磁拉力；转子机械不平衡力；对于转轴与轮毂采用热套，需承受径向配合力➢具有一定的强度和刚度➢轴系的临界转速应高于机组飞逸转速的1.2倍➢轴与轴之间的扭矩靠键、销钉，或摩擦传递➢上端轴带滑转子●磁极是提供励磁磁场的感应部件➢极距t由定子内径Di和极数2p决定➢磁路和绕组计算确定如下主要尺寸：极弧系数a（极靴宽度bp与极距t之比）、极靴高hp、气隙d、极身高度hm和宽度bm，阻尼系统尺寸➢励磁绕组的计算温升应满足标书要求和国家标准➢计算在飞逸转速下极靴、T（鸽）尾的机械强度➢通过打键方式固定在转子磁轭上●磁轭是磁路的组成部分，为固定磁极之用➢机组运行时承受扭矩、磁极和磁轭自身的离心力、热打键配合力➢在离心力作用下磁轭要涨大➢计算在飞逸转速下磁轭的平均拉应力要满足材料屈服点的74%，即留有1.35倍的安全余量➢满足水轮机调保计算对发电机飞轮力矩GD2的要求➢通过打键方式固定在转子支架上●转子支架为固定磁极、磁轭之用➢机组运行时承受扭矩、磁极和磁轭的重力矩、自身的离心力、热打键配合力➢严格保证轮毂内圆与支架外圆的同心度小于0.05mm➢支架外圆键槽的弦距公差为±0.5mm，键槽与轮毂轴线平行，其倾斜度不大于0.2mm磁极铁心结构转子结构特点磁极线圈•散热匝结构，散热效果极佳，有效降低转子温升•整体绝缘托板，绝缘性能和机械性能好磁极装配●特点与优越性➢圆盘转子支架⏹整体刚度、受力好⏹有利于径向风路通风，通风效率高⏹工地安装方便➢分段叠压磁轭⏹增加紧度、提高整体性➢防止磁极铁芯扭曲变形⏹磁极铁芯打键，防止因铁芯过长引起的扭曲变形➢先进成熟的F级绝缘系统及优良的电磁结构材料转子磁轭冲片叠检转子磁轭冲片转子磁轭预压转子总装发电机转子装配转子结构转子磁极事故云鹏电站转子装配云鹏电站转子磁轭装配转子磁轭转子支架磁轭主键磁轭切向键轴承装配●推力轴承是应用液体润滑承载原理的机械机构部件●承受立式水轮发电机的全部轴向负荷●轴承的结构设计➢推力瓦的单位压力、最小油膜厚度、最高瓦温，支撑选取位置瓦的倾斜度等参数计算（瓦变形包括镜板是机械变形和热变形的综合）⏹钨金瓦、弹性塑料瓦、水冷瓦➢镜板的精度（主要是平面度）和光洁度➢支撑：使所有瓦块（包括各点）受力均匀，可自调并可共调⏹球面点（刚性）支撑、弹性油箱支撑、平衡块支撑、弹性垫支撑、弹簧支撑、➢油的润滑循环冷却方式：降低瓦温和油温⏹内循环、外加泵外循环、镜板泵外循环●由推力轴承瓦（包括托瓦、托盘）、镜板、推力头、支撑部件、油封等部件组成机架厂内预装推力轴承装配推力轴承弹性支撑。
水轮发电机组安装流程
水轮发电机组安装流程发电机安装程序一、水轮机安装：1、尾水肘管及锥管安装；2、基础环就位；3、座环、蜗壳安装；座环是机组的基础，是水轮机主要承受水压的部件，安装要求高。
座环一般采用分瓣运到工地组焊好后进行安装并浇筑砼。
座环的安装将产生三次变形：一是座环组焊时的焊接变形；二是座环机坑安装时的偏差；三是在座环/蜗壳整体浇筑砼时产生的上浮变形。
景洪电站座环采用双平板式钢板焊接结构，分成6瓣，每瓣重量为41吨。
共有24个固定导叶，其中2个固定导叶开有排水孔，用来排出机坑内积水；在座环蜗壳尾部设有一根排水管及主轴密封排水管，排水管接至集水廊道；在工地现场将6瓣进行组装焊接成整体。
为了修正座环在现场组装和浇筑混凝土后产生的变形，现场用厂家提供的专用工具加工座环与顶盖、基础环与底环的接触面。
蜗壳为钢板焊接结构，包角345o,按不进行水压试验设计和制造，蜗壳外设混凝土弹性垫层，分为23节，重量494t，单节蜗壳最大重量为35t。
进口厚度30mm，末端厚度25mm。
蜗壳在机坑进行挂装、调整和焊接。
蜗壳设置4个不锈钢测压计接头，用于水轮机的流量测量；在蜗壳上游圆周段设置有4个不锈钢测压计接头，以测量水轮机的净水头；在蜗壳末端设置2个不锈钢测压计接头，以测量蜗壳末端水压力；在蜗壳进口设置2个不锈钢测压计接头，以测量蜗壳进口压力脉动。
座环组装焊接座环吊装就位5台座环安装期间利用2台30吨缆机进行抬吊。
六瓣座环分别吊装在机坑基础板上调平，用组合螺栓及定位销钉将六瓣座环组合成整体并打紧。
座环中心、方位及水平整体调好，并调整座环上、下环板垂直度。
（1）座环焊接（2）座环焊接过程中的监测（3）座环后热（4）座环探伤（5）整体座环与基础环焊接成一体蜗壳拼装焊接（1）根据蜗壳各节方位角度计算出测量点线图，在地面上测量制作定位控制点，以便蜗壳挂装过程参数控制。
（2）蜗壳挂装（3）凑合节嵌装（4）蜗壳焊接（5）蜗壳进口凑合节安装、焊接（6）测压管路安装4、机坑里衬安装：机坑里衬为整体抬吊关键是两接力器基础中心、高程、坐标方位等参数，符合设计要求后，按要求将机坑里衬固定焊接到座环上。
水轮发电机组安装简介
VHS Shanghai | 2014-07-18 | T+G Erection introduce
水轮机的分类
1. 水轮机分类： 水轮机 Hydro Turbine
冲击式水轮机
反击式水轮机
贯流式 Bulb Turbine
轴流式 Kaplan Turbine 3 ~ 80m
混流式 Francis Turbine 30 ~ 700m
冲击式 Pelton Turbine 300 ~ 1800m
水头 <25m
*水泵水轮机 Pump Turbine
根据使用水头的不同，可分 为混流式、斜流式、贯流式。
VHS Shanghai | 2014-07-18 | T+G Erection introduce
水轮机的分类
混流式 Francis
贯流式 Bulb
轴流式 Kaplan
冲击式 Pelton
VHS Shanghai | 2014-07-18 | T+G Er 2014-07-18 | T+G Erection introduce
砼与机组埋件安装简介-1
VHS Shanghai | 2014-07-18 | T+G Erection introduce
砼与机组埋件安装简介-2
VHS Shanghai | 2014-07-18 | T+G Erection introduce
VHS Shanghai | 2014-07-18 | T+G Erection introduce
安装过程简介 Erection Process
贯流式水轮发电机 Bulb Hydro Equipments
1. 座环Stay ring 2. 导水Distributor 3. 主轴 Shaft 4. 转轮Runner 5. 尾水管Draft tube 6. 接力器Servomotor 7. 管路 Pipe
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
于铁芯内圆齿槽中。 三相绕组接成Y形，它的作用是当转子磁极 旋转时，定子绕组切割磁力线而感应出电势。
三峡定子机座焊接
三峡右岸电站定子机座组装
三峡定子叠片忙
三峡右岸电站最后一台定子叠片加固
水轮发电机转子结构
水轮发电机的转子是转换能量和传递转矩的 主要部件，一般由主轴、转子支架、磁轭、 磁极等部件组成。
机架由中心体和支臂组成，一般采用钢 板焊接结构，中心体为圆盘形式，支臂 大多为工字梁形式。 机架按其所处的位置分为上、下机架， 按承载性质分为负荷机架和非负荷机架 。
推力轴承
推力轴承的组成和作用
推力轴承是应用液体润滑承载原理的机械结构部件，
主要由轴承座及支承、轴瓦、镜板、推力头、油槽及 冷却装置等部件组成。
主轴
主轴的作用是用来传递扭矩，应具有一
定的强度和刚度。
主轴一般由35号、40号、45号或20SiMn
等钢整锻而成。
小容量水轮发电机一般采用整锻实心轴，
也有的采用无缝钢管作为轴；大、中型 容量的发电机采用整锻空心轴。
磁极
磁极是提供励磁磁场的磁感应部件，由磁极铁
芯，线圈，上、下托板，极身绝缘，阻尼绕组 及钢垫板等零部件组成。
磁极铁芯分实心和叠片两种结构。
中、小容量高转速水轮发电机的转子，常采用
实心磁极结构，整体锻造或铸造而成。转速大 于或等于750r／min的小型水轮发电机，常采用 磁极铁芯连同转子的磁轭与主轴整体锻造加工。
磁极固定方式通常采用螺钉、T尾和鸽尾结构。
磁轭与转子支架
磁轭的作用是构成磁路并固定磁极。 转子支架的作用是固定磁轭。 对于定子铁芯外径小于325cm的中小容量
其主要作用是承受立轴水轮发电机组转动部分全部重
量及水推力等负荷，并将这些负荷传给负荷机架。
推力轴承的分类
推力轴承支承结构方式主要有弹性垫支承式、刚性抗
重螺栓支承式、弹性油箱支承和平衡块支承式四种。
弹性垫支承式只用于小容量的立轴发电机；弹性油箱
支承和平衡块支承式用于大中型发电机；中小型水轮 发电机的推力轴承一般采用刚性抗重螺栓支承方式。
水轮发电机的主要作用
将水轮机旋转的机械能最终转换成电能，
其结构与性能的好坏对电站的安全、稳定、
高效运行起着致关重要的作用。
水轮发电机组成
主要由定子、转子、机架、推力轴承、导
轴承、冷却器、制动器等部件组成。
三峡水轮发电机组
水轮发电机的特点
凸极式转子，极数多，直径大，轴向长度短，
整个转子在外形上与汽轮发电机大不相同。定
伞式两种。
推力轴承位于转子上方的发电机称为悬式发电机，
它适用于转速在100r/min以上。 推力轴承位于转子下方的发电机称为伞式发电机， 无上导的称为全伞式，有上导的称为半伞式，它适 用于转速在150r/min以下。
按冷却方式分：可分为空气冷却和水冷却两种 。
世界最大的空冷发电机组 龙滩机组最核心技术之一是空气冷却技术
刚性支柱螺钉支承方式的推力轴承
刚性抗重螺栓支承方式的推力轴承结构如图：
1—上机架；2—冷却器；3—气窗；4—导轴承装配；5—密封盖；6— 卡环；7—推力头；8—隔油板；9—镜板；10—挡油管；11—主轴； 12—轴承座；13—抗重螺栓；14—托盘；15—推力瓦；16—绝缘垫
抗重螺栓
推力瓦由头部为球面的抗重螺栓支承，抗重 螺栓垂直拧入装有螺纹套筒的轴承座上。调 整抗重螺栓的高度，可使瓦块保持在同一水 平面上，使瓦块受力均匀。 推力瓦是推力轴承中的关键部件，它是整个 机组转动部分和固定部分的摩擦面，并且承 受整个机组转动部分的重量和轴向水推力。 推力瓦一般做成扇形块，中小型水轮发电机 推力轴承的推力瓦数多为6块～8块。 常用的推力瓦有巴式合金推力瓦和弹性金属 氟塑料瓦两种。
机座应有足够的刚度，同时还应能适应
铁心的热变形。
铁芯
定子铁芯是定子的一个重要部件，由扇形冲
片、通风槽片、定位筋、齿压板，拉紧螺杆 及固定片等零部件装压而成。 定子铁芯的作用是：作为磁路的主要组成部 分，为发电机提供磁阻很小的磁路，以通过 发电机所需要的磁通，并用以固定绕组。
绕组
三相绕组由绝缘导线绕制而成，均匀地分布
第 5 讲
水 轮 发 电 机 的 安 装
水轮发电机组安装与检修
本章内容
概述 发电机定子组装 发电机转子组装 下机架及推力轴承组装 发电机定子安装 发电机主轴及下机架安装 发电机转子安装 上机架组装及安装 发电机总装及盘车调整
第一方式分：可分为卧式和立式两种。 卧式水轮发电机适合中小型、贯流及冲击式水轮机。 一般低、中速的大、中型机组多采用立式发电机。 按推力轴承位置分：立式发电机又分为悬式和
子铁心由扇形电工钢片拼装叠成。为了散热的 需要，定子铁心中留有径向通风沟。转子磁极 由厚度为1～2mm的钢片叠成；磁极两端有磁 极压板，用来压紧磁极冲片和固定磁极绕组。
磁极与磁极轭部采用 T 形或鸽尾形连接。
水轮发电机定子结构
水轮发电机定子主要由机座、铁芯和三 相绕组线圈等组成。
铁芯固定在机座上。
立轴水轮发电机转子结构
凸极式转子
凸极式转子
采用同步凸极式发电机，由于水轮机的转速较低，
要发出工频电能，发电机的极数就比较多，做成凸 极式结构工艺上较简单。
凸极式转子上有明显凸出的成对磁极和励磁线圈。
当励磁线圈中通过直流励磁电流后，每个磁极就出 现一定的极性，相邻磁极交替为 N 极和 S 极。
的水轮发电机，磁轭可用铸钢或整圆的厚 钢板制造，不需要专门的转子支架。
对于定子铁芯外径较大的水轮发电机，磁
轭通过转子支架和主轴连成一体。
磁轭的外缘加工有T尾、鹇尾槽或螺孔，用
以固定磁极。
机架
机架是立轴水轮发电机安置推力轴承、 导轴承、制动器及水轮机受油器的支撑 部件，是水轮发电机较为重要的结构件。
三相绕组线圈嵌装在铁芯的齿槽内。
发电机定子机座、铁芯和三相绕组统一体
统称为发电机的定子，也称为电枢。
线圈
铁心
机座
立轴水轮发电机定子结构
机座
定子机座一般呈圆形，小容量水轮发电
机多数采用铸铁整圆机座，也有采用钢
板焊接的箱形结构；容量较大的水轮发 电机的机座由钢板制成的壁、环、立筋 及合缝板等零件焊接组装而成。
