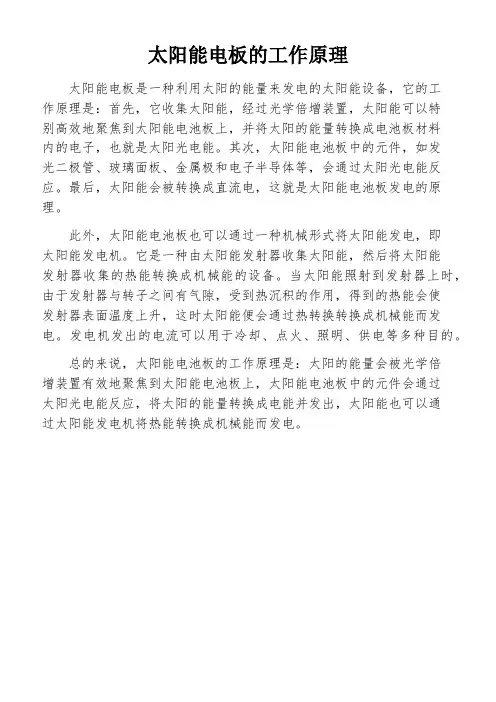

太阳能电池板及其工作原理

太阳能电池板及其工作原理

性能及特点：

太阳能电池分为单晶硅太阳电池（坚固耐用，使用寿命一般可达20年。光电转换效率为15％。）多晶硅太阳电池（其光电转换效率约14.5％，材料制造简便，节约电耗，总的生产成本较低非晶硅太阳电池。）非晶硅太阳能电池（其光电转换率为10%，成本低，重量轻，应用方便。）

太阳能发电原理：

太阳能不象煤和石油一样用交通工具进行运输，而是应用光学原理，通过光的反射和折射进行直接传输，或者将太阳能转换成其它形式的能量进行间接传输。直接传输适用于较短距离。基本上有三种方法：基本上有三种方法：通过反射镜及其它光学元件组合，改变阳光的传播方向，达到用能地点；通过光导纤维，可以将入射在其一端的阳光传输到另一端，传输时光导纤维可任意弯曲；采用表面镀有高反

射涂层的光导管，通过反射可以将阳光导入室内。间接传输适用于各种不同距离。将太阳能转换为热能，通过热管可将太阳能传输到室内；将太阳能转换为氢能或其它载能化学材料，通过车辆或管道等可输送到用能地点；空间电站将太阳能转换为电能，通过微波或激光将电能传输到地面。

太阳能的光电转换是指太阳的辐射能光子通过半导体物质转变为电能的过程，通常叫做"光生伏打效应”,太阳电池就是利用这种效应制成的。

当太阳光照射到半导体上时，其中一部分被表面反射掉，其余部分被半导体吸收或透过。被吸收的光，当然有一些变成热，另一些光子则同组成半导体的原子价电子碰撞，于是产生电子-空穴对。这样，光能就以产生电子-空穴对的形式转变为电能、如果半导体内存在P-n结，则在P型和n型交界面两边形成势垒电场，能将电子驱向n区，空穴驱向P区，从而使得n区有过剩的电子，P区有过剩的空穴，在P-n结附近形成与势垒电场方向相反光的生电场。光生电场的一部分除抵销势垒电场外，还使P型层带正电，n型层带负电，在n区与p 区之间的薄层产生所谓光生伏打电动势。若分别在P型层和n型层焊上金属引线，接通负载，则外电路便有电流通过。如此形成的一个个电池元件，把它们串联、并联起来，就能产生一定的电压和电流，输出功率。

太阳能发电原理图如下：

教你制作太阳能电池

第一步:制作二氧化钛膜

(1)先把二氧化钛粉末放入研钵中与粘合剂进行研磨

(2)接着用玻璃棒缓慢地在导电玻璃上进行涂膜

(3)把二氧化钛膜放入酒精灯下烧结10～15分钟，然后冷却

第二步：利用天然染料为二氧化钛着色

如图所示，把新鲜的或冰冻的黑梅、山梅、石榴籽或红茶，加一汤匙的水并进行挤压，然后把二氧化钛膜放进去进行着色，大约需要5分钟，直到膜层变成深紫色，如果膜层两面着色的不均匀，可以再放进去浸泡5分钟，然后用乙醇冲洗，并用柔软的纸轻轻地擦干。

第三步：制作正电极

由染料着色的TiO2为电子流出的一极（即负极）。正电极可由导电玻璃的导电面（涂有导电的SnO2膜层）构成，利用一个简单的万用表就可以判断玻璃的哪一面是可以导电的，利用手指也可以做出判断，导电面较为粗糙。如图所示，把非导电面标上‘+’，然后用铅笔

在导电面上均匀地涂上一层石墨。

第四步：加入电解质

利用含碘离子的溶液作为太阳能电池的电解质，它主要用于还原和再生染料。如图所示，在二氧化钛膜表面上滴加一到两滴电解质即

可。

第五步：组装电池

把着色后的二氧化钛膜面朝上放在桌上，在膜上面滴一到两滴含碘和碘离子的电解质，然后把正电极的导电面朝下压在二氧化钛膜上。把两片玻璃稍微错开，用两个夹子把电池夹住，两片玻璃暴露在外面的部分用以连接导线。这样，你的太阳能电池就做成了。

第六步：电池的测试

在室外太阳光下，检测你的太阳能电池是否可以产生电流。

多晶硅太阳能电池制作工艺众所周知，利用太阳能有许多优点，光伏发电将为人类提供主要的能源，但目前来讲，要使太阳能发电具有较大的市场，被广大的消费者接受，提高太阳能电池的光电转换效率，降低生产成本应该是我们追求的最大目标。从目前国际太阳能电池的发展过程可以看出其发展趋势为单晶硅、多晶硅、带状硅、薄膜材料（包括微晶硅基薄膜、化合物基薄膜及染料薄膜）。从工业化发展来看，重心已由单晶向多晶方向发展，主要原因为: [1]可供应太阳能电池的头尾料愈来愈少；

[2]对太阳能电池来讲，方形基片更合算，通过浇铸法和直接凝固法所获得的多晶硅可直接获得方形材料；[3]多晶硅的生产工艺不断取得进展，全自动浇铸炉每生产周期（50小时）可生产200公斤以上

的硅锭，晶粒的尺寸达到厘米级；[4]由于近十年单晶硅工艺的研究与发展很快，其中工艺也被应用于多晶硅电池的生产，例如选择腐蚀发射结、背表面场、腐蚀绒面、表面和体钝化、细金属栅电极，采用丝网印刷技术可使栅电极的宽度降低到50微米，高度达到15微米以上，快速热退火技术用于多晶硅的生产可大大缩短工艺时间，单片热工序时间可在一分钟之内完成，采用该工艺在100平方厘米的多晶硅片上作出的电池转换效率超过14％。据报道，目前在50～60微米多晶硅衬底上制作的电池效率超过16％，利用机械刻槽、丝网印刷技术在100平方厘米多晶上效率超过17％，无机械刻槽在同样面积上效率达到16％，采用埋栅结构，机械刻槽在130平方厘米的

多晶上电池效率达到15.8％。

下面从两个方面对多晶硅电池的工艺技术进行讨论：

1. 实验室高效电池工艺

实验室技术通常不考虑电池制作的成本和是否可以大规模化生产，仅仅研究达到最高效率的方法和途径，提供特定材料和工艺所能够达到

的极限。

1.1关于光的吸收

对于光吸收主要是：

（1）降低表面反射；

（2）改变光在电池体内的路径；

（3）采用背面反射。

对于单晶硅，应用各向异性化学腐蚀的方法可在（100）表面制作金字塔状的绒面结构，降低表面光反射。但多晶硅晶向偏离（100）面，采用上面的方法无法作出均匀的绒面，目前采用下列方法:

[1]激光刻槽

用激光刻槽的方法可在多晶硅表面制作倒金字塔结构，在500～90 0nm光谱范围内，反射率为4～6％，与表面制作双层减反射膜相当，而在（100）面单晶硅化学制作绒面的反射率为11％。用激光制作绒面比在光滑面镀双层减反射膜层（ZnS/MgF2）电池的短路电流要提高4％左右，这主要是长波光（波长大于800nm）斜射进入电池的原因。激光制作绒面存在的问题是在刻蚀中，表面造成损伤同时引入一些杂质，要通过化学处理去除表面损伤层。该方法所作的太阳电池通常短路电流较高，但开路电压不太高，主要原因是电池表面积增

加，引起复合电流提高。

[2]化学刻槽
