瓦检员瓦斯检查培训课件 ppt

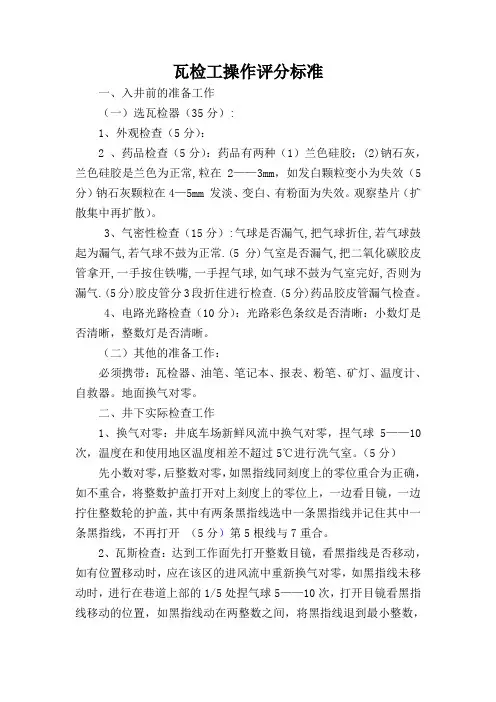

瓦斯检查步骤方法
瓦检工操作评分标准一、入井前的准备工作（一）选瓦检器（35分）:1、外观检查（5分）：2 、药品检查（5分）：药品有两种（1）兰色硅胶；(2)钠石灰，兰色硅胶是兰色为正常,粒在2——3mm，如发白颗粒变小为失效（5分）钠石灰颗粒在4—5mm 发淡、变白、有粉面为失效。
观察垫片（扩散集中再扩散）。
3、气密性检查（15分）:气球是否漏气,把气球折住,若气球鼓起为漏气,若气球不鼓为正常.(5分)气室是否漏气,把二氧化碳胶皮管拿开,一手按住铁嘴,一手捏气球,如气球不鼓为气室完好,否则为漏气.(5分)胶皮管分3段折住进行检查.(5分)药品胶皮管漏气检查。
4、电路光路检查（10分）：光路彩色条纹是否清晰：小数灯是否清晰，整数灯是否清晰。
（二）其他的准备工作：必须携带：瓦检器、油笔、笔记本、报表、粉笔、矿灯、温度计、自救器。
地面换气对零。
二、井下实际检查工作1、换气对零：井底车场新鲜风流中换气对零，捏气球5——10次，温度在和使用地区温度相差不超过5℃进行洗气室。
（5分）先小数对零，后整数对零，如黑指线同刻度上的零位重合为正确，如不重合，将整数护盖打开对上刻度上的零位上，一边看目镜，一边拧住整数轮的护盖，其中有两条黑指线选中一条黑指线并记住其中一条黑指线，不再打开（5分）第5根线与7重合。
2、瓦斯检查：达到工作面先打开整数目镜，看黑指线是否移动，如有位置移动时，应在该区的进风流中重新换气对零，如黑指线未移动时，进行在巷道上部的1/5处捏气球5——10次，打开目镜看黑指线移动的位置，如黑指线动在两整数之间，将黑指线退到最小整数，整数与小数相加就为该工作面的瓦斯浓度，连续测定三次取最大值，如黑指线在刻度板整数上，可直接读出读数，每次测定后小数回零。
（15分）3、二氧化碳检查：首先测出底板的瓦斯浓度，工作面下部的1/5处捏气球5——10次，若指线在整数上可直接读出读数，如黑指线在两整数之间，将黑指线退到最小整数上，整数与小数相加，为该区的瓦斯浓度并记住这个数，然后去掉二氧化碳胶皮吸收管，测出该区的混合气体浓度，然后混合气体减去底板的瓦斯浓度乘以0.955就为该区的二氧化碳浓度，连续测定三次取最大值。
瓦检仪的使用 ppt课件
二、使用方法
1、测定前的准备工作
（1）检查药品性能
水分吸收管（硅胶）
失效后
A.检查药品是否失效
二氧化碳吸收管 （钠石灰）
光滑深蓝色 失效后
不光滑粉 红色
瓦检仪的使用
粉红色
粉白色
B.检查药品颗粒大小 药品颗粒直径要在2-5mm
过大 ，表面积增大，不能有效吸收通过的 水分和二氧化碳。
过小，捏放吸气球时会堵塞仪器或胶管。
瓦检仪的使用
2.测定方法 （1）清洗瓦斯室并对零 A.清洗瓦斯室 首先在与待测定地点温度相近的进风巷中，捏放气球数次吸入 新鲜空气清洗门，调微调螺旋，使微读数视窗的零位刻度与指 示标重合。
瓦检仪的使用
请同学们记住，调零时要“先微后主”！
然后按光源电门，观看目镜，旋下主调螺旋盖，转动主主调螺旋， 使干涉条纹中最明显的一条黑线(常称黑基线)对准零位，最后盖好主调 螺旋盖。
瓦检仪的使用
B.测二氧化碳 测定二氧化碳浓度时，先用上述方法测定瓦斯浓度，然后取下二
氧化碳吸收管，在同一测点再测定二氧化碳和瓦斯的混合浓度。由混合 浓值减去瓦斯浓度值，再乘以0.955的校正系数，即为测点的二氧化碳 浓度。
瓦检仪的使用
三、掘进工作面瓦斯检查
1、局 部通风 机附近 瓦斯检 查
瓦检仪的使用
瓦检仪的使用
（2）测定（以掘进工作面为例）
A.测瓦斯
①吸入瓦斯气体 将进气胶管伸入测点，捏吸气球5～6次，吸入待测气体
瓦检仪的使用
②读数 按下光源电门，由目镜读出黑基线在分划板上所处的位置。如黑基
线处于刻度板两个整数之间，如1％～2％，则顺时针方向转动微数盘， 同时观看黑基线退到较低的数值1％上，然后按下微读数电门，读出微 读数盘上的读数为0.6。则测定的瓦斯浓度为1％+0.6％=1.6％，最后将微 盘读数退回零位。
瓦斯检查操作标准
瓦斯检查操作标准一、操作准备入井前，瓦斯检查员必须准备齐全光学甲烷检测仪、检查棍、胶皮管、温度计等仪器、工具，并进行检查，发现问题及时处理。
检查内容包括：（一）外部及各部件检查。
检查外观是否完好，皮套、皮带、胶皮球、硅胶、二氧化碳吸收管、主调螺旋盖、目镜保护盖、胶皮球保护链、主调螺旋盖保护链、目镜盖保护链等是否齐全。
（二）药品检查。
检查水分吸收管中氯化钙（硅胶）和二氧化碳吸收管中钠石灰（苏打石灰）是否变质失效，数量是否充足。
（三）气路检查。
首先，检查吸气球是否漏气：一只手捏扁吸气球，另一手掐住胶管，然后放开气球，若气球不胀起，则吸气球不漏气。
其次，检查仪器是否漏气：将吸气胶管同检查仪吸气孔连接，堵住进气孔，捏扁吸气球，松手后吸气球不胀起，则仪器不漏气。
最后，检查气路是否畅通：打开进气孔，捏放吸气球，若气球鼓瘪，则气路畅通。
（四）电路检查。
按下部按钮，观察目镜，按上部按钮，观察微读数窗，均不失明、不忽闪，则电路正常。
（五）光路检查。
按下光源电门，由目镜观察，并旋转目镜筒，调整到分划板清晰为止；再观察干涉条纹是否清晰，如不清晰，可取下光源盖，拧松灯泡后盖，调整灯泡端小柄，同时观察目镜内条纹，直到条纹清晰为止，然后拧紧灯泡后盖，装好仪器。
（六）清洗瓦斯室。
在地面或井下新鲜空气中，手捏气球5～10次清洗瓦斯室。
（七）调零：按上部按钮，旋转微调螺旋，观察微读数窗，使微读数盘的零位刻度与指标线重合；旋下主调螺旋盖，再按下部按钮，调节主调螺旋，同时观看目镜，在干涉条纹中选定一条黑基线，然后一边观看目镜，一边盖好主调螺旋盖。
（八）检查精度。
方法一：将第一条黑基线和分划板的零刻度线重合，看第五条彩色条纹是否与示值线7%对正，若对正，则表明条纹宽窄适当。
方法二：打开主调螺旋盖，一边观看目镜，一边转动主调螺旋，使第一条黑基线和分划板上的1刻度线重合，然后一边观看目镜，一边转动微调螺旋，使第一条黑基线和分划板上的零刻度线重合，再由微读数窗口观察，若指标线在1刻度线上，则表明精度准确。
瓦检培训知识
光学瓦斯测定仪器的组成部分
瓦检器的组成部分：电路、光路、气路、读数板 （刻画板）四部分。
电路主要由一节或两节电池、电源线、开关组成；
光路由灯泡、三棱镜、平面镜等组成；
气路由光瓦内部的气室、连接管；外部由测器管、 连接胶管、药品罐（硅胶、钠石灰）组成。
光瓦的检查
外观检查：药品检查 气密性检查：气球、气室、系统是否漏气。 电路检查：粗读、微读开关；灯亮不亮。
1、低瓦斯矿井中每班至少2次； 2、高瓦斯矿井中每班至少3次； 3、有煤（岩）与瓦斯突出危险的采掘工作面，有瓦斯喷出危险的采 掘工作面和瓦斯涌出较大、变化异常的采掘工作面，必须有专人检查， 并安设甲烷断电仪。 （四）采掘工作面二氧化碳浓度每班至少检查2次；有煤（岩）与二 氧化碳突出危险的采掘工作面，二氧化碳涌出量较大、变化异常的采 掘工作面，必须有专人经常检查二氧化碳浓度。本班未进行工作的采 掘工作面，瓦斯和二氧化碳应每班至少检查1次；可能涌出或积聚瓦 斯和二氧化碳的硐室和巷道的瓦斯或二氧化碳应每班至少检查1次。 （五）瓦斯检查人员必须执行瓦斯巡回检查制度和请示报告制度，并 认真填写瓦斯检查班报。每次检查结果必须记入瓦斯检查班报手册和 检查地点的记录牌上，并通知现场工作人员。瓦斯浓度超过本规程有 关条文的规定时，瓦斯检查工有权责令现场人员停止工作，并撤到安 全地点。
瓦斯检查员培训知识
一通三防的工作性质
服务、保证
服务：为井下职工提供良好的气候条件和适宜的 通风环境；积极采取措施避免瓦斯、煤尘超限、 防止煤层自然发火。 保证：保证各用风地点充足的风量，瓦斯不超过 《规程》规定、煤尘浓度符合工业卫生标准。
一通三防工作的重要性
一通三防工作的重要性 一通三防工作肩负着职工的生命和矿井的安全， 决定着整个矿井的生死存亡，责任非常重大，任 务非常艰巨。 一通三防工作与生产的关系，通防工作既服务于 生产，也制约生产。生产同时对通防工作起促进 和阻碍作用。 测风员、瓦斯检查员在通风工作中的作用：侦察 员和哨兵的作用。 职业道德：科学求是、严肃认真；反对弄虚作假。
瓦检员培训课件
汇报人： 2024-01-02
目录
• 瓦检员职责与要求 • 瓦斯检测基础知识 • 瓦斯检测操作流程 • 瓦斯异常处理与应对措施 • 瓦检员安全防护与应急处理
01
瓦检员职责与要求
瓦检员的基本职责
01
负责对瓦斯浓度、压力 、温度等进行检测，确 保瓦斯浓度在安全范围 内。
02
定期检查瓦斯抽放系统 、通风系统等设施的运 行情况，确保其正常运 转。
05
瓦检员安全防护与应急处理
瓦检员的安全防护措施
佩戴安全帽、防尘口罩、护目 镜等个人防护用品，确保在瓦 斯检测过程中防止粉尘和有害
气体进入呼吸道和眼睛。
穿着防静电工作服，以防止静 电引发事故。
使用防爆型瓦斯检测仪器，确 保在易燃易爆的环境中安全工 作。
在高处作业时，应使用安全带 等防护设备，防止坠落事故发 生。
瓦斯事故的报告与记录
发生瓦斯事故后，应按照企业规定及时报告上级领导和相关部门，不得隐瞒不报或 延报。
详细记录事故发生的时间、地点、原因、经过、人员伤亡及财产损失情况等，为事 故调查和处理提供依据。
对瓦斯事故进行总结分析，找出事故原因和防范措施，制定相应的改进措施，防止 类似事故再次发生。同时，将事故记录归档保存，以便日后查阅和参考。
数据。
结束检测
完成检测后，按照仪器说明书 正确关闭仪器。
检测结果记录与处理
数据整理
将检测到的瓦斯数据整理成表 格或报告，便于后续分析和处
理。
结果分析
根据检测数据，分析瓦斯浓度 是否符合安全标准，是否存在 瓦斯泄漏等问题。
报告编写
根据分析结果，编写瓦斯检测 报告，并向上级汇报。
异常处理
对于检测到的异常情况，及时 采取措施进行处理，确保安全

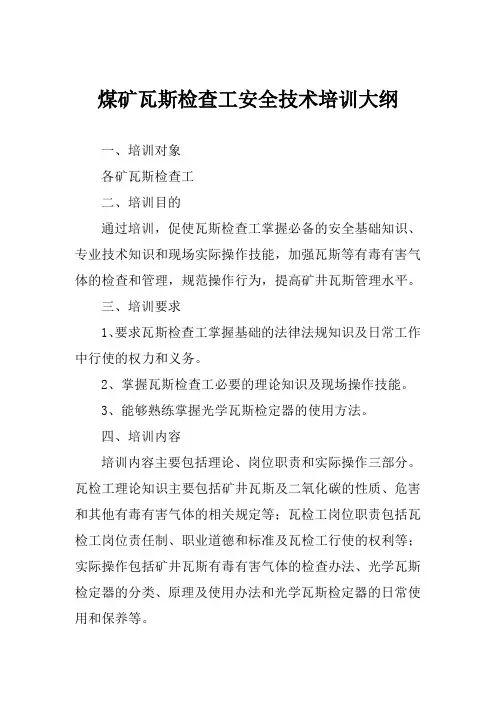

瓦斯检查工安全技术培训大纲
煤矿瓦斯检查工安全技术培训大纲一、培训对象各矿瓦斯检查工二、培训目的通过培训，促使瓦斯检查工掌握必备的安全基础知识、专业技术知识和现场实际操作技能，加强瓦斯等有毒有害气体的检查和管理，规范操作行为，提高矿井瓦斯管理水平。
三、培训要求1、要求瓦斯检查工掌握基础的法律法规知识及日常工作中行使的权力和义务。
2、掌握瓦斯检查工必要的理论知识及现场操作技能。
3、能够熟练掌握光学瓦斯检定器的使用方法。
四、培训内容培训内容主要包括理论、岗位职责和实际操作三部分。
瓦检工理论知识主要包括矿井瓦斯及二氧化碳的性质、危害和其他有毒有害气体的相关规定等；瓦检工岗位职责包括瓦检工岗位责任制、职业道德和标准及瓦检工行使的权利等；实际操作包括矿井瓦斯有毒有害气体的检查办法、光学瓦斯检定器的分类、原理及使用办法和光学瓦斯检定器的日常使用和保养等。
第一章瓦检工基础理论第一节矿井瓦斯瓦斯是指矿井中以甲烷为主的有害气体的总称，有时亦可单独指甲烷。
一、瓦斯的性质：1、矿井瓦斯是无色、无味、无臭的气体。
要检测空气中是否含有瓦斯及其浓度，必须使用专用的瓦斯检测仪才能检测出来。
2、瓦斯比空气轻，与空气的密度为0.554.在风速低的情况下它会沉聚在巷道顶部、冒落空洞和上山掘进工作面迎头等处，因此必须加强这些部位的瓦斯检测和处理。
3、瓦斯有很强的扩散性。
一处有瓦斯涌出，就能扩散到巷道附近。
4、瓦斯的渗透性很强。
在一定瓦斯压力和地压共同的作用下，瓦斯能从煤岩中向采掘空间涌出，甚至喷出和突出。
5、矿井瓦斯具有燃烧性和爆炸性。
当瓦斯和空气混合到一定浓度时，遇到引爆热源，就能引起燃烧和爆炸。
6、当井下空气中瓦斯浓度较高时，会相对降低空气中氧气浓度而使人窒息死亡。
二、矿井瓦斯涌出形式矿井在生产或建设过程中，煤体收到破坏，储存在煤体内部的部分瓦斯就会离开煤体涌入采掘空间，这种现象叫“瓦斯涌出”根据瓦斯涌出特性的不同，瓦斯涌出可分为普通涌出和特殊涌出1、普通涌出。
瓦检员培训(重点光学瓦斯检测仪的使用方法)
采煤工作面的瓦斯的检查方法
测点的选取。采煤工作面瓦斯测点的选取。以能准确放映该区域的瓦斯情况为准则。
STEP5
STEP4
STEP3
STEP2
STEP1
注意事项
矿井总回风或一翼回风中瓦斯或二氧化碳的浓度测定，应在矿井总回风或一翼回风的测风站内进行。
采区回风中瓦斯或二氧化碳的测定，应在该采区所有的回风流汇合稳定的风流中进行，其测定部位和操作方法与在巷道风流中进行的测定相同。
测定部位应尽量避开由于材料堆积冒顶等原因造成的阻断巷道断面变化而引起的风速变化大的区域。
03
本次课的难点是光学瓦斯检测仪的干涉条 纹调零以及读数。
02
四、小结
在风流测点垂直断面上选取测定部位和测定方法与在巷道风流进行测定时的测定部位和方法相同。
沿风流测定位置的选取如图所示
采煤工作面回风流中的瓦斯浓度的测点位置应选在距采煤工作面煤壁线10m以外的采煤工作面的回风流中风流充分汇合稳定处。
测点的数量应根据本采面的通风状况和矿井瓦斯等级不同适当选区。通风良好的低瓦斯矿井适当减少测点数，仅选⑺、⑽、⑾、⒀四处测点，即可。
③短路
4.检查干涉条纹是否清晰
装电池
按按钮
目镜观察
调整视度
判断是否清晰
5.干涉条纹的零位调整
使刻度盘零位 与指标线重合
第二步：
按下按钮
转动 粗动 手轮
把干涉条纹中最黑 的一条或两条黑线 中的任一条与活划 板上的零位对准， 并记住所对的线
瓦斯检查员操作规程
瓦斯检查员操作规程一、瓦检仪的使用方法1、瓦斯检查员在下井前，对瓦检仪要做如下检查，合格后才干使用。
〔1〕检查外貌要清洁，副加要齐全，药品充足不失效〔粉红色氢氧化钙颗粒以35mm为宜，如变为灰色即为失效〕；〔2〕检查电源、电门要灵活并有防爆盖，灯泡要有足够的亮度；〔3〕检查光谱要清楚，无变形，光谱条纹间距要符合规定，用目力定度要求在7%范围内应有5根条纹；〔4〕检查仪器气密性，手压气球后再堵住吸气胶管，松开压气球，如果一分钟不胀起即为不漏气，发现漏气再用同法检查压气球，找出漏气的部分；〔5〕对基线〔对零〕下井后在猜测地点，温度相近的新鲜风流中〔运输巷、井底车场等〕，先将小数回零，接好二氧化碳汲取管，手压气球最少6次，然后将干涉条纹的某条黑线与分好化板的零位相重合。
2、携带与保护瓦检仪注意以下事项：〔1〕检查瓦斯完毕后，应将瓦检仪及时装入皮兜内；携带时要背好，不准碰撞或损坏，也不准丢失和转借他人；〔2〕瓦检仪出故障不准擅自修理，上井后向安通队负责人提出存在问题，由其安排修理人员进行修理；〔3〕瓦斯检查员下班升井后必须及时将瓦检仪交到矿灯房储存。
3、检查瓦斯时必须符合以下要求：〔1〕检查胶将仪器取出背好，一手将胶管〔1.6-2m〕送到猜测地点，另一手按气球队至少6次，便可读数，如经过多次检修使用日期较长的瓦检仪，在高浓度瓦斯区域检查时，必须到瓦斯浓度不超过2%的安全地点再进行读数。
不带氢氧化钙管检查的读为混合气体，求二氧化碳读数，即用混合气体减去沼气读数乘0.955即可；〔2〕检查高冒地点、回采工作面老塘边缘，人员要站在支护完好的地点，用小棍将胶皮管送到应测地点进行测定，检查人员不准进入老塘和高冒地点。
二、检查制度1、瓦斯检查员，要按照矿井瓦斯检查点和通风区制定的巡回检查图表，严格按照《煤矿安全规程》规定的次数进行检查。
2、采掘区域划分瓦斯巡回检查路线，设专人进行检查，不准空班、漏检，并把采掘工作面检查的瓦斯浓度等填写在记录牌上，并通知在场工作人员，其它地点检查后，也要就地填写在记录牌上，字迹要清楚工整，并签名。
救护仪器仪表培训(瓦检器)PPT课件
其次检查仪器是还漏气。
将吸气橡皮胶管与吸气口连接，堵住进气孔， 捏扁橡皮球然后松手，如果吸气橡皮皮球不胀起 为好。 最后检查气路是否畅通，松开进气孔、橡皮球， 此时橡皮球能迅速胀起为好。
• 3、检查电路系统：
电路系统要求接触良好，检查时分别先后按 下光源电门，微读数电门，如果这时光源灯泡和 微读数灯泡亮，说明电路系统正常。如果出现下 列情况需修理好后使用。
这两束光在物镜的焦平面上会产生干涉条 纹。我们可以通过目镜观察到干涉条纹，
•
如果当瓦斯室与空气室都充满相同气体时， 干涉条纹的位置不移动，但当瓦斯室充进瓦斯 后，由于光程差的作用，干涉第纹会相对于原 来位置移动一段距离。我们测量这个位移距离 量，便可知瓦斯在空气中的含量。
•
光学瓦斯气体检测仪，是根据不同种类和不 同浓度的气体对光折射率的不同而设计的。 因为--光的折射率与气体介质的密度有直接 关。
课题引入：
为了做好瓦斯防治工作，那么我们用什么方法 来进行瓦斯浓度检测呢？ 下面向大家介绍一种测量瓦斯和二氧化碳浓度 的仪器。
光学瓦斯检测仪
• 为了使同学们了解学习使用瓦斯检定器，首先学习
一、结构及原理概述
•
光学瓦斯检定器是用来测定煤矿井下瓦斯 和二氧化碳浓度的一种仪器。
•
光学瓦斯检定器主要由光路系统、气路系统、 电路系统所组成。
基本误差（%CH4） 0-1 1-4 4-7 7-10 电源电压（V） 特种灯泡电压（V） 最大外形尺寸（mm）
+0.05 +0.01 +0.02 +0.03 1.5 1.35 225*195*70
重量（kg）
1.87
三、光学瓦斯检定器的工作原理
光学瓦斯检定器是根据光干涉原理制成的一种 仪器，其工作原理为：由光源灯泡发出的光经聚 光镜到平面镜以后，在平面镜上经其前后两面个 表面反射，一部分光束穿过气室下侧的空气室照 射到折光棱镜，由折光棱镜以90度将其拆回，穿 过空气室的上侧后回到平面镜，
防治煤与瓦斯突出培训教案课件
防治煤与瓦斯突出培训教案
6
❖ 8、防突矿井采掘巷道规定：
（一）运输和轨道大巷、主要风巷、采区上山和下山等主 要巷道布置在岩层或非突出煤层中；
（二）揭穿煤层的地点应当合理避开地质构造破坏带；
（四）巷道应优先布置在被保护区域或其他卸压区域。
（五）严格执行先探后掘措施。巷道距离煤层最小法向距 离10米时必须制定防范误透突出煤层措施。
（六）严禁在井下安设辅助通风机； （七）掘进工作面的通风方式采用压入式；
（八）突出煤层采、掘工作面回风系统内，严禁布置其他掘进 工作面；
（九）局部通风机严禁安设在两道风门（窗）之间或风门（窗 ）以里。
防治煤与瓦斯突出培训教案
8
❖ 9、 矿管理人员和井下工作人员必须接受防突知识的培 训，经考试合格后方准上岗作业。 （一）矿的区(队)长、班组长和有关职能部门的工作人员 的培训包括突出的危害及发生的规律、区域和局部综合 防突措施、防突的规章制度等内容； （二）矿的防突员、安检员、瓦检员，属于特种作业人 员，必须持有效证件上岗，且每年必须接受一次煤矿三 级及以上安全培训机构组织的防突知识、操作技能的专 项培训。
（六）在同一突出煤层正在采掘的工作面应力集中100米 范围内，不得安排其他工作面进行回采或者掘进。严禁上 采下掘或下采上掘。
（七）煤层巷道贯通前，被贯通巷道必须超过贯通位置不 得小于5米，贯通10米内的巷道应加强支护。巷道距离小 于60米时，被贯通巷道内不得安排作业，并保持正常通风 ，且在爆破时不得有人；
❖ （三）矿长、总工程师应当接受煤矿二级及以上安全培 训机构组织的防突专项培训。
❖ （四）防突采掘工作面的专职瓦检员、安检员和放炮员 必须固定在同一工作面工作，严禁随意更换 。
防治煤与瓦斯突出培训教案
煤矿通风瓦检队瓦斯检查工应知应会标准
煤矿通风瓦检队瓦斯检查工应知应会标准一、瓦斯检查工岗位责任制1、负责井下各地点瓦斯和二氧化碳的检查工作，并严格按瓦斯设置点计划进行检查，并填写瓦斯检查本、瓦斯检查牌板、三对照牌板。
2、严格执行交接班制度、班中、班后汇报制度。
3、严格执行“一炮三检制度”、“三人连锁放炮制度”和瓦斯检查“三对口”制度。
4、检查所在区域内的“一通三防”设施各类隐患，及时向跟班副队长、队部、通风调度汇报。
5、负责检查所在区域内的“一通三防”各类牌板，如有缺失、损坏、多余、错误的牌板，及时向跟班副队长、队部汇报，并进行处理。
6、井下瓦斯超限、积聚、停电停风时，及时组织人员进行停电撤人，并向跟班副队长、队部、通风调度汇报。
并负责恢复通风前的瓦斯检查、监督局扇开启等工作。
7、负责所经过线路的传感器的校对监督工作，发现问题及时向通风调度汇报。
8、负责工作面及检查地点的通风、防尘设施的检查工作，发现问题应及时汇报跟班副队长、队部、通风调度，危及安全生产时，有权立即停止生产。
二、瓦斯检查工一岗双述1、岗位描述领导好：欢迎领导莅临检查指导工作，我叫XXX，是通风瓦检队一名瓦斯检查工，经过安全培训、考试合格后取得瓦斯检查工操作资格证，已持证上岗，证件在有效期内。
我的岗位职责是：负责分工区域内的瓦斯、二氧化碳等有害气体的检查与“一通三防”设施巡查工作，并将检查结果通知作业人员、汇报通风调度。
严格执行瓦斯巡回检查制度、请示报告制度和交接班制度（炮掘工作面执行一炮三检放炮制度、“三人连锁”放炮制度），做到记录牌板、检查手册、瓦斯报表三对口，确保安全作业。
2、手指口述班前确认：（1）我已持证上岗，仪器仪表（温度表、探杆、瓦斯巡回记录本、粉笔）齐全，符合测定要求。
确认完毕（2）光学瓦斯检测仪各部件完整、电路畅通、光谱清晰。
确认完毕（3）药品颜色正常，颗粒均匀符合规定。
确认完毕（4）仪器气密性完好，无漏气现象。
确认完毕（5）数字、干涉条纹清晰、准确。
瓦斯检查员岗位风险管理
12、综采工作面上隅角瓦斯超限处理
1、综采工作面及其回风巷断电撤人、设置栅栏揭示警标并向调度室汇报
1、造成缺氧窒息、有害气体中毒、瓦斯燃烧或爆炸等
1、在检测到综采工作面上隅角瓦斯浓度达到1.5%时，瓦斯检查员必须责令现场人员立即断电撤人、设置栅栏揭示警标，同时向调度室汇报。2、采取有效措施进行处理只有当上隅角瓦斯浓度降至1.0%以下，方可恢复作业。
2、瓦斯检查，确认瓦斯浓度降至允许范围后恢复正产通风送电，恢复生产。
1、未检查或假检造成缺氧窒息、有害气体中毒、瓦斯燃烧或爆炸等
1、上隅角局部积聚瓦斯处理后，瓦斯检查员要检查确认综采工作面回风流中瓦斯浓度降低至1.0%以下，二氧化碳浓度不超过1.5%后，防通知送电恢复生产。
13、综采工作面上隅角一氧化碳超限处理措施
1、瓦斯浓度测定及记录填写
1、不能及时发现瓦斯等有害气体超限，造成缺氧窒息，有害气体中毒，瓦斯燃烧或爆炸等事故。
1、瓦斯日报表要及时上报总工、矿长签字并有记录。
1、瓦斯浓度测定及记录填写
1、不能及时发现瓦斯等有害气体超限，造成缺氧窒息，有害气体中毒，瓦斯燃烧或爆炸等事故。
1、掘进工作面及其他作业地点风流中、电动机极开关安设地点附近20米以内风流中瓦斯浓度不的超过1.0%。2、工作面回风巷风流中瓦斯浓度不得超过1.0%或二氧化碳浓度不得超过1.5%。3、采掘工作面及其他作业地点风流中瓦斯浓度不得超过1.0%4、综采工作面上隅角瓦斯浓度不的超过1.0%二氧化碳浓度不得超过1.5%一氧化碳浓度不得超过24PPM5、总回风风流中瓦斯最高浓度不得大于0.75%
5、掘进工作面通风设施检查
瓦斯员培训资料
瓦斯员培训资料编制单位：南山煤业通风队编制日期：2020年3月5日南山煤矿通风队进修材料一样规定：一、采掘工作面进风流中：氧气的浓度不得低于20%，二氧化碳浓度不跨过0.5%，假如跨过规定必须急速采取方法，同时向矿调剂室申报。
二、井下空气中有害气体最高许可浓度：一氧化碳不得跨过0.0024%，二氧化氮不得跨过0.00025%，二氧化硫不得跨过0.0005%，硫化氢不得跨过0.00066%，氨气不得跨过0.004%.三、应用局部通风机的掘进工作面，不得停风，因检修停电等缘故停风时，必须撤出人员，割断电源，在恢得通风前局部通风机及其开关邻近10m内风流中的瓦斯浓度不得跨过0.5%。
四、井下个别机电设备硐室可设在回风流中，设在回风流中的机电设备硐室进风侧风流中瓦斯浓度不得跨过0.5%。
五、矿井总回风巷或一翼回风巷风流中的瓦斯或二氧化碳都不得跨过0.75%。
六、采区回风流中的瓦斯浓度不得跨过1%，二氧化碳浓度不得跨过1.5%。
七、采掘工作面的瓦斯浓度≥1%时报警，≥1.5%时断电，复电时的浓度必须＜1%。
八、采煤工作面专用排瓦斯巷内的风流中的瓦斯浓度不得跨过2.5%。
九、采掘工作面及其它功课地点风流中的瓦斯浓度达到1%时，必须停止用电钻打眼，采掘工作面及其它功课地点风流中电念头或其它开关邻近20m 以内风流中的瓦斯浓度达1.5%时，必须停止工作，撤出人员，割断电源，进行处理。
十、采掘工作面及其它巷道内体积大年夜于0.5m3的空间内积聚的瓦斯浓度达到2%时，邻近20m内必须停止工作，撤出人员，割断电源，进行处理。
十一、对因瓦斯浓度跨过规定被割断电源的电气设备必须在瓦斯浓度降到1%时，方可通电开动。
十二、采掘工作面风流中二氧化碳浓度达到1.5%时，必须停止工作，查明缘故，制订方法，进行处理。
十三、停工区内的瓦斯或二氧化碳浓度其它有害气体浓度达到3%时，不克不及急速处理时，必须在24小时内封闭完毕。
十四、局部通风机因故停止运转，在复原通风前必须起首检查瓦斯，只有停风区中最高瓦斯浓度不跨过1%，二氧化碳浓度不跨过1.5%时方可儿工开启局部通风机复原正常通风。
瓦检仪的使用 ppt课件
C.最后检查气路是否畅通 放开进气孔，捏放吸气球，以气球瘪起自如为好。
瓦检仪的使用
（3）检查光路系统 按下光源电门，由目镜观察，并旋转目镜筒，调整到分划板清
晰为止。再看干涉条纹是否清晰，如不清晰，可取下光源盖，拧 松灯泡后盖，调整灯泡后端小柄，同时观察目镜内条纹，直到条 纹清晰为止，然后拧紧灯泡后盖，装好仪器。
3、掘进 工作面瓦 斯检查 （避开风 筒出风口）
2、掘进工作面回风流瓦斯浓度检查 （距巷道回风口以里10-15m）
瓦检仪的使用
2.测定方法 （1）清洗瓦斯室并对零 A.清洗瓦斯室 首先在与待测定地点温度相近的进风巷中，捏放气球数次吸入 新鲜空气清洗瓦斯室。
瓦检仪的使用
B.对零
按下微读数电门，调微调螺旋，使微读数视窗的零位刻度与指 示标重合。
瓦检仪的使用
请同学们记住，调零时要“先微后主”！
然后按光源电门，观看目镜，旋下主调螺旋盖，转动主主调螺旋， 使干涉条纹中最明显的一条黑线(常称黑基线)对准零位，最后盖好主调 螺旋盖。
光学瓦斯检测仪的使用
瓦检仪的使用
一、瓦斯检测仪的结构
8、水分 吸收管
7、干电池
6瓦、检仪主的调使用螺 旋
9、微读 数视窗
1、目镜 2、微调螺旋 3、微读数电门 4、光源电门
5、主调螺旋盖 请同学们对照你手中的瓦检仪掌握各部分的名称!
瓦检仪的使用
请同学们回答下列问题
1、说出仪器各部分的名称 2、当按下光源电门时，是微读 数视窗的灯泡亮还是目镜里面的 灯泡亮？ 3、按下微读数电门呢？
瓦检仪的使用
（2）测定（以掘进工作面为例）
A.测瓦斯
①吸入瓦斯气体 将进气胶管伸入测点，捏吸气球5～6次，吸入待测气体
瓦检器的使用ppt
光学瓦检仪的使用
• （2）工作面风流瓦斯达1%，应停止用电钻打眼，附近20米内严 禁放炮；达1.5%必须切断电源，撤出人员，查明原因进行处理。 • （3）工作面回风流瓦斯达1%，应撤出人员切断电源，查明原因 进行处理。 • （4）电动机附近20米内达1.5%，应切断电源，进行处理。 • （5）局部瓦斯积聚（体积大于0.5m3，浓度大于2%）地点附近20 米内，必须停止工作，切断电源进行处理。 • （6）采区回风巷达1%，必须停止整个采区生产，查明原因进行 处理。 • （7）总回风巷达0.75%，必须停止全矿生产，查明原因进行处理。
光学瓦检仪的使用
• 不畅通，则重要点检查： • （ Nhomakorabea）连接胶管是否有过长被拆现象； • （2）检查气室是否畅通，即拨去仪器进气管上的胶管，捏一下 • 气球，松手后气球立即鼓起，说明仪器畅通；
• （3）以同样的方法可检查CO2吸收管、水分吸收管是否畅通。
光学瓦检仪的使用
• 5、检查仪器操作装置是否良好有：仪器的开关、调零螺旋、测 • 微螺旋、目镜筒保护玻璃座等经常转动部分，在调节过程中，应 • 平稳、柔和、操作灵活可靠、无卡、无杂音和急跳等现象，说明 • 良好，否则应修理。 • 6、换气地点应符合两个条件： • （1）必须在新鲜风流中； • （2）与待换气待测地点的温度、湿度、气压基本接近。换气方 • 法为：捏5—6下气球即可。
光学瓦检仪的使用
• 9、光学瓦斯器的一些故障对测量结果的影响：（气球漏气，测 • 值比实际值小；跑正，测值比实际值大；跑负，测值比实际值 • 小；） • 10、分划板上的最小刻度是0.5，有11位整数。小数盘上的最小刻 • 度是0.02，最大值是1。小数盘顺时针从0转至1%，黑基线向左移 • 动1%。 • 11、（1）工作面进风流瓦斯达0.5%及其以上时，应停止工作面 • 作业，切断电源，查明原因，进行处理。
瓦检员瓦斯检查培训PPT课件
可编辑
7
3、检查光路系统。按下光源电门，有 目镜观察，并旋转目镜筒，调整到分 划板清晰为止，看干涉条纹是否清晰， 如不清晰取下光源盖调整灯泡位置， 只奥条纹清晰为止。
4、清洗气室。在地面或井下新鲜风流 中，捏气球5-10次。（选择温差和气 压相差不大的新鲜风流中进行清洗。）
可编辑
4
4、光干涉式甲烷测定器的简介
光干涉式甲烷测定器，简称光瓦，是用来测定 瓦斯浓度、也可测定其他气体（如二氧化碳） 的浓度的一种仪器。按其测量瓦斯浓度的范围 分为0-10%（精度为0.01%）和0-100%（精 度为0.1%）两种。
光学干涉型甲烷检定器是利用不同气体对光的 折射率不相同的原理，来判别气体浓度大小的， 气体的折射率又受压力、温度、气体成分的影 响而发生变化(因此在井下测量时要尽量注意 温度，压力对测量的影响)。
24
6.5、盲巷内有害气体浓度的检测
由于盲巷内不通风，时间稍长便会充满瓦 斯，形成“瓦斯库”，在进行检测和处理 时，如若检测方法与措施不当，极易发生 窒息或中毒事故。所以，在检测盲巷内的 瓦斯和其他有害气体时，要倍回谨慎，应 遵循以下原则：
１、检测工作应由专职瓦斯检查工负责进行。 检查之前，首先要检查自己的矿灯、自救器、
3、在测定采煤工作面风流瓦斯浓度时，要特 别注意对上隅角进行认真测定。
可编辑
21
6.4、连采工作面有害气体检测
4
2
3
1
5
4
2
6 >10m
3 5
可编辑
22
图中：1、掘进工作面；2、风筒出口；3风筒； 4、掘 进工作面风流；5、掘 进工作面回风流； 6、压入式通风机
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-
5
4.1、光瓦的构造及原理
光学干涉型甲烷检定器有 气路、光路、电路三大系 统组成。
气路：吸气管、进气管、 水分吸收管、二氧化碳吸 收管、吸气橡皮球、气室、 毛细管组成。
-
11
5.2、甲烷便携式仪器报警浓度
便携式甲烷查仪的报警浓度是1.0%,当空气中的甲 烷浓度大于1.0%时发出声光报警；报警后，首先 停止工作，检查原因；如果是由于仪器缺电引起 报警，报警后，仪器会自动关机；其二、可能是 工作面通风不良，造成瓦斯涌出积聚，工作面必 须停止一切工作，查明原因，若查不清原因，必 须汇报矿调度室，通知通风部门进行查明原因， 排除瓦斯隐患后，方可工作；其三、当甲烷检查 仪显示1.5%，班组长必须撤出工作面所有人员， 在进入口处设置栅栏，挂警示牌，切断工作面的 电源，汇报矿调度室。
8、每次测定后应把微刻度盘退到零位。
-
9
5、便携式仪器的使用方法
领到便携式仪器后,首先开机,开机时用大母子 按注显示屏右下角处标有开/关的小园圈,等仪 器的蜂鸣声响后松开手指,5秒钟后进入检测状 态,显示检测浓度.
20.9 氧气
开关
0.00
甲烷
开关
0000
一氧化碳
开/关
-
10
5.1、一氧化碳便携式仪器报警浓度
-
8
6、测定。 （甲烷）将连接在二氧化碳吸 收管的橡皮管伸向待测位置，然后捏气球510次，将待测气体吸入瓦斯室内。（二氧 化碳）首先测出瓦斯浓度，然后去掉二氧 化碳吸收管，再测定出瓦斯和二氧化碳混 合气体的浓度，后者减去前者，再乘以校 正系数0.955，即可侧得。
7、读数并记录。先读出黑线邻近的整数位， 再微调黑线后退至该整数位，读出微调数 据，两者相加即为测量浓度。
6、熟悉入井人员的相关规定，各种灾害事故的比在 路线。
-
3
3、瓦检员下井主要携带物品
光干涉式甲烷测定器（简称光瓦） 氧气、一氧化碳、甲烷便携仪 温度计 手杖（探杖）、橡皮管 牌板填写笔、记录本、手册 瓦检员特种作业操作证、入井安全资格证。
-
4
4、光干涉式甲烷测定器的简介
光干涉式甲烷测定器，简称光瓦，是用来测定 瓦斯浓度、也可测定其他气体（如二氧化碳） 的浓度的一种仪器。按其测量瓦斯浓度的范围 分为0-10%（精度为0.01%）和0-100%（精度 为0.1%）两种。
-
12
5.3、氧气便携式仪器报警浓度
便携式氧气检查仪的报警浓度为18%，当空气中的氧气 浓度低于18%时发出声光报警；报警后，首先停止工作， 检查原因；如果是由于仪器缺电报警，报警后，仪器会 自动关机；第二、如果仪器显示的数值快速下降，说明 进入施工地点的上风侧和附近有火灾发生可能、或者是 采空区、盲巷和老塘内的有害气体涌出的可能，班组长 必须立即组织全体人员配戴隔离式自救器，按照《作业 规程》所规定的避灾线路撤到新鲜风流中，利用附近井 下固定电话和小灵通询问和汇报矿调度室，同时对进入 工作地点口设置栅栏，挂警示牌，以防别人进入。第三、 如果仪器报警，但浓度显示在17%左右，工作面必须停 止工作，查明原因，可能是通风不良，装载机和低污染 车等尾气所造成；若查不清原因，请汇报矿调度室，通 知通风部门查明原因。
榆矿通风队瓦检员培训
培训时间：2010年11月3日
-
1
1、瓦检员的任务
1、瓦检员必须做好班前三检（气路、光路、 药品）的确认工作 。
2、瓦检员必须执行检查、填牌、汇报三对口 制度 。
3、瓦检员必须现场监督雷管的使用情况 。 4、瓦检员必须执行“一炮三检”制度，并做
好人员举一反三查和相关准备工作 。 5、瓦检员必须随时掌控所盯守作业当头供风
光路如图
电路：电池、灯泡、电源 盖、电源电门、微读数电 门组成。
-
6
4.2、光瓦的使用用法
1、检查药品性能。（先查看药品是否 变色，变色即失效更换药品。再查看 药品的颗粒度，直径在2-5mm之间， 过大将对气体吸收不充分，过小药品 将堵塞吸气口。）
2、检查气路系统。（先检查气球，后 气路、最后全气路检查）
便携式一氧化碳检查仪的报警浓度是0.0024%（或者是 24PPm），当空气中的一氧化碳浓度大于24PPm时发出 声光报警；报警后，首先停止工作，检查原因；如果是由 于仪器缺电报警，报警后，仪器会自动关机；第二、如果 仪器显示的数值快速上升，浓度显示为160PPm时，说明 进入施工地点的上风侧和附近有火灾发生可能、或者是采 空区、盲巷和老塘内的有害气体涌出的可能，班组长必须 立即组织全体人员配戴隔离式自救器，按照《作业规程》 所规定的避灾线路撤到新鲜风流中，利用井下附近的固定 电话和小灵通询问和汇报矿调度室，同时对进入工作地点 口设置栅栏，挂警示牌，以防别人进入。第三、如果仪器 报警，但浓度显示在100PPm以下，工作面必须停止工作， 查明原因，可能是通风不良，装载机和低污染车等尾气所 造成；若查不清原因，请汇报矿调度室，通知通风部门查 明原因。
-
13
6、瓦斯检测的主要位置
1、矿井总回风或一翼回风巷风流 2、采区回风巷和采煤工作面回风巷风
质量，保证风流、风量。
-
2
2、瓦检员需要掌握的知识
1、《煤矿安全规程》有关风量、气体浓度、温度以 及对瓦斯检查的规定。
2、所使用仪器的性能和参数。
3、熟悉矿井通风系统，掌握各用风地点所需风量。
4、了解和掌握瓦斯及其他有毒有害气体的相关知识 和防止措施。
5、了解和掌握瓦斯爆炸、煤与瓦斯突出事故发生的 原因、规律和防治技术。
-
7
3、检查光路系统。按下光源电门，有 目镜观察，并旋转目镜筒，调整到分 划板清晰为止，看干涉条纹是否清晰， 如不清晰取下光源盖调整灯泡位置， 只奥条纹清晰为止。
4、清洗气室。在地面或井下新鲜风流 中，捏气球5-10次。（选择温差和气 压相差不大的新鲜风流中进行清洗。）
5、调零。 先按下微读数光门，将微 调调零后，在按下电源光门，将光谱 第一条黑线对好零点 。
