4．按技术装置分：
发光航标 灯塔、灯船、灯浮、灯桩等可统称为灯标，以显示的 特定的光色、节奏和周期作为标志识别的特征，并将 其缩写标注在海图上该灯标符号的旁边。目前我国灯 标使用的光色主要有：白、红、绿、黄四种。
不发光航标：立标、浮标等 雾钟(Bell)、雾锣(Gong)、雾哨(Whistle)、雾角 (Horn)或低音雾角(Diaphone)、雾笛(Siren)、爆音 雾号(Explosive)、雾炮(Gun)等
第二节 水上航标制度
第二节 水上航标制度
航标(Aids to navigation)：
人工设置的助航标志，设置在沿岸及狭窄水 域或重要航段或危险水域附近，引导船舶安全航 行的重要设施 。
一、航标的作用
指示航道 供船舶定位 标示危险区 其它特殊用途
第二节 水上航标制度
六、专用标志
Q(9),15s 或： VQ(9),10s
第二节 水上航标制度
第二节 水上航标制度
四、孤立危险标志 1.用途：孤立危险标志：竖立或系泊在周围有可航 水域、范围有限的孤立危险物之上的标志。 2.孤立危险标志特征： 形状：任选，如果是浮标则使用柱形或杆形 颜色：黑色，中间有一条或多条红色横纹 顶标：上下两个黑球 光色：白色 光质：Fl(2)
（４）旋转式无线电信标（rotating rattern radiobeacon,RW）
（５）雷达反射器(radar reflector) （６）雷达指向标（Ramark:radar beacon） （７）雷达应答标(Racon:radar responder beacon) （8）罗兰 （9） DGPS信标 （10）AIS
浮标(Buoy)等。
第一节 航标的种类和作用
第一节 航标的种类和作用
第一节 航标的种类和作用
3．按用途分：
导航航标 ： 导灯(Leading Lights)
区界灯(Lights inline)
定向标(Direction Lights)
定位航标 避险航标 专用标志等
第一节 航标的种类和作用
1.用途
专用标志：用来指明分道通航制、军 事演习区域和娱乐区域等特殊区域。 2.专用标志特征：
形状：任选，不得与侧面标和安全水域标抵触 颜色：黄色 顶标：单个黄色×形 光色：黄色 光质：除白色光质（方、孤、安）外任选
第二节 水上航标制度
第二节 水上航标制度
七、新危险物标示法：
1.新危险物可用一个或几个本制度所规定的方位标 志或侧面标志来标示； 2.如危险物特别严重，则其标志中至少有一个必须 尽快设置重复标志； 3.所用标志应显示方位标志或侧面标志相应的快闪 或甚快闪节奏的灯光；
光色：白色
光质：Q 或： VQ
白色
Q(3),10s 或： VQ(3),5s
第二节 水上航标制度
南、西方位标特征 南方位标 形状：柱形或杆形 颜色：上黄下黑横纹 顶标：两尖向下黑色圆锥 光色：白色 西方位标 柱形或杆形 黄黑黄横纹 两尖对尖黑色圆锥 白色
光质：Q(6)+LFl,15s 或： VQ(6)+LFl,10s
第二节 水上航标制度
第二节 水上航标制度
（三）侧面标使用注意事项 1.侧面标的编号： 侧面标编号沿浮标的习惯走向，用数字或字母编 排。 2.顶标配置： 罐形为左侧标的代表形状，锥形为右侧标的代表 形状； 如侧面标标身为柱形或杆形，需配置相 应的罐形或锥形顶标。
第二节 水上航标制度
三、方位标志
（一）名称 以被标志点为基准点的四个隅点方位将被标志点 周围分割成北、东、南、西四个象限；
（一）A区侧面标 左侧标 1.形状：罐形、柱形、杆形 右侧标 锥形、柱形、杆形
2.颜色：红色（R）
3.顶标：单个红色罐形 4.光色：红色（R） 5.光质：除Fl(2+1)外任选
绿色（G）
单个绿色锥形 绿色（G）
第二节 水上航标制度
第二节 水上航标制度
②推荐航道侧面标志：设在航道的分叉处，标示 推荐航道的左侧界限
：管线标、专用标
C(-· -· )
Y(-· --) F(· · -· )
12
12 12
第二节 水上航标制度
第二节 水上航标制度

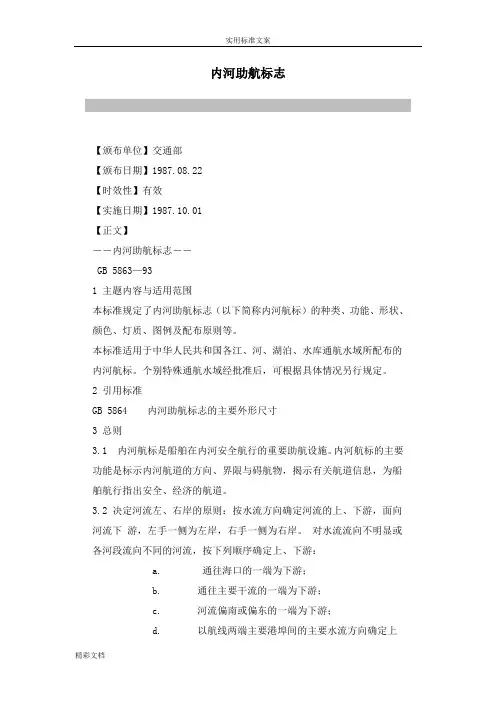

3.中国内河助航标志制度简介：
航行标志
：过河标、沿岸标、导标、过渡导标、 侧面标、首位导标、左右通航标、示位标、泛滥 标、桥涵标
信号标志
专用标志
：通行信号标、鸣笛标、界限标、水深 信号标、横流标、节制闸标
实行“A区域”的国家：
欧洲、非洲、大洋洲和亚洲一些国家等
实行“Βιβλιοθήκη Baidu区域”的国家：
北、中、南美洲国家和亚洲的日本、韩国、菲 律宾等
第二节 水上航标制度
国际浮标系统中的航标：
除灯塔、光弧灯标、导灯和导标、灯船及大 型助航浮标等以外的一切固定和浮动标志。
国际浮标系统中的航标形状：
罐形、锥形、球形、柱形和杆形
编号方法不同：
第二节 水上航标制度
2.中国海区专用标志：
标志用途 锚 地 光色 灯 质 周期(秒) （摩尔斯信号） Q(--· -) 12
黄色
禁
航
区 黄色
黄色 黄色
P(· --· )
O(---) K(-· -)
12
12 12
海上作业区 分道通航区
水中构筑物
娱 乐 区 水产作业区
黄色
黄色 黄色
国际浮标系统中使用的颜色：
红、白、绿、黄4种
第二节 水上航标制度
国际浮标系统的组成：五种标志
① 侧面标志（
Lateral marks）：结合“浮标习惯走向” 使用，指明应遵循的航路的左侧或右侧。 marks) ：结合罗经使用，指示可航
② 方位标志 (cardinal
水域。
③ 孤立危险物标志(isolated ④ 安全水域标志 (safe
(1)浮标的走向(direction of buoyage)：
船舶从海上驶向港口、河道、港湾或其他水道时 所采取的走向 局确定其方向，原则上应是围绕大片陆地的顺时 针方向，
在外海、海峡或岛屿之间的水道，由浮标管理当
根据需要在海图上可用适当的符号表示（英版海
图洋红色箭失）
第二节 水上航标制度
第二节 水上航标制度
第二节 水上航标制度
五、安全水域标志
1.用途 安全水域标志：指明在该标周围均有可航 水域，可用作航道中央标志或航道入口标志等。 2.安全水域标志特征：
形状：球形或带球形顶标的柱形或杆形浮标 颜色：红白相间竖纹 顶标：单个红球 光色：白色 光质：Iso.、Oc.、LFl 、摩尔斯信号“A”
第一节 航标的种类和作用
1.按设置地分：
有沿海航标(Coastal aids)
河道航标(Inland river aids) 船闸航标(Lockage aids)
2.按设置形态分：
灯塔(Light house) 固定航标: 灯桩(Light beacon) 立标(beacon)等。 灯船(Light vessel) 浮动航标:
第二节 水上航标制度

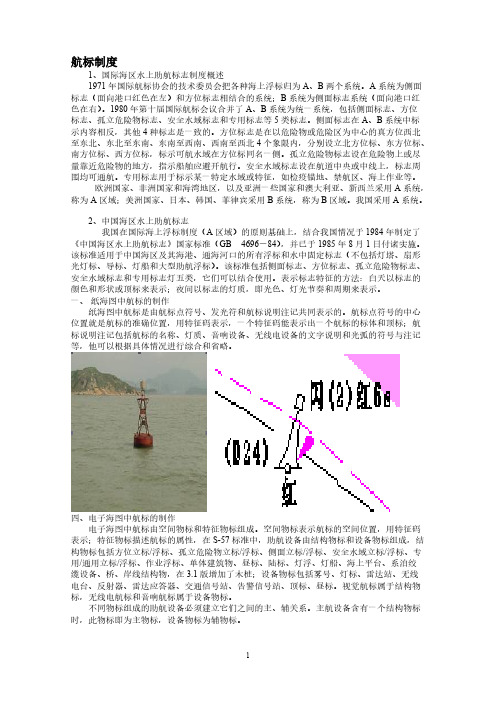

一、国际浮标系统（IALA Maritime Buoyage System) (IALA：international association of lighthouse authorities 国际航标协会）： 国际浮标系统分“A区域”和“B区域” —A系统 和B系统（REGION A and REGION B）
danger marks)：指明规模不 大的孤立危险物标标志，周围为可航水域。 water marks)：指明该标四周均为 可航水域。
⑤ 专用标志(special
marks)：不作为助航标志，用于指明 航海文件中提到的有关区域或特征。
第二节 水上航标制度
第二节 水上航标制度
第二节 水上航标制度
航海学
第十章 助航标志
第十章 助航标志
第一节 航标的种类和作用 第二节 水上航标制度
第一节 航标的种类和作用
航标(Aids to navigation)：
人工设置的助航标志，设置在沿岸及狭窄水 域或重要航段或危险水域附近，引导船舶安全航 行的重要设施 。
一、航标的作用
指示航道 供船舶定位 标示危险区 其它特殊用途
A区推荐航道侧面标特征 推荐航道右侧标 推荐航道左侧标
（推荐航道在右侧）
1.形状：罐形、柱形、杆形 2.颜色：红绿红横纹
（推荐航道在左侧）
锥形、柱形、杆形 绿红绿横纹
3.顶标：单个红色罐形
4.光色：红色（R） 5.光质：Fl(2+1)
单个绿色锥形
绿色（G） Fl(2+1)
第二节 水上航标制度
第二节 水上航标制度
1．侧面标志(Lateral marks) 侧面标志结合“浮标习惯走向”使用，通常用于 界限明确的航道。这些标志指明应遵循航路的左 侧或右侧界限。
“ A 区域”和“ B 区域”的区别就在于其侧面标 志的颜色(标身、顶标和光色)不同：
“A区域”是“左红右绿”，
“B区域”是“左绿右红”
第二节 水上航标制度
4.新危险物还可装雷达应答器，在雷达荧光屏上显 示1n mile长的摩尔斯信号“D”。
第二节 水上航标制度
1.中国海区侧面标志
除下列区别外，其它特征均与IALA浮标制度中A 区侧面标的有关规定相同。 灯质不同： Fl R/G 4s, Fl(2) R/G 6s, Fl(3) R/G 10s, Q R/G Fl(2+1) R/G 6s, Fl(2+1) R/G 9s, Fl(2+1) R/G 12s 遵循浮标习惯走向连续编排 或 ：按左双右单编排，如13－1。
方位标志以其所在象限的名称命名；
方位标志的同名侧为可航水域，危险物位于其异 名侧。 （二）方位标志用途 指明某区域内最深的水域在该标名称的同名一侧 。 指明通过某危险物的安全一侧。 引起对航道中的特征的注意，如弯道、河流回合 处、分支点或浅滩两端等。
第二节 水上航标制度
（三）方位标志的特征 北、东方位标特征 北方位标 形状：柱形或杆形 颜色：上黑下黄横纹 顶标：两黑色圆锥尖向上 东方位标 柱形或杆形 黑黄黑横纹 两黑色圆锥底对
标志特征:
白天： 1.标身形状：罐形、锥形、柱形、杆形、球形 2.标身颜色：红色、绿色、红绿横纹、黄黑竖纹、红黑 横纹、红白竖纹、黄色 3.顶标：罐形、锥形、球形、×形 夜间： 1.光色：红色、绿色、白色、黄色 2.光质：闪光、联闪光、混合联闪光、长闪光、明暗光 、等明暗、摩尔斯信号
第二节 水上航标制度
音响航标：
第一节 航标的种类和作用
无线电航标：无线电助航设施的总称，包括： （１）无线电测向台(radio direction finding station,RG) （２）全向无线电信标（non-directional radiobeacon,RC） （３）定向无线电信标（directional radiobeacon,RD）:
发光航标 灯塔、灯船、灯浮、灯桩等可统称为灯标，以显示的 特定的光色、节奏和周期作为标志识别的特征，并将 其缩写标注在海图上该灯标符号的旁边。目前我国灯 标使用的光色主要有：白、红、绿、黄四种。
不发光航标：立标、浮标等 雾钟(Bell)、雾锣(Gong)、雾哨(Whistle)、雾角 (Horn)或低音雾角(Diaphone)、雾笛(Siren)、爆音 雾号(Explosive)、雾炮(Gun)等
第二节 水上航标制度
第二节 水上航标制度
航标(Aids to navigation)：
人工设置的助航标志，设置在沿岸及狭窄水 域或重要航段或危险水域附近，引导船舶安全航 行的重要设施 。
一、航标的作用
指示航道 供船舶定位 标示危险区 其它特殊用途
第二节 水上航标制度
六、专用标志
Q(9),15s 或： VQ(9),10s
第二节 水上航标制度
第二节 水上航标制度
四、孤立危险标志 1.用途：孤立危险标志：竖立或系泊在周围有可航 水域、范围有限的孤立危险物之上的标志。 2.孤立危险标志特征： 形状：任选，如果是浮标则使用柱形或杆形 颜色：黑色，中间有一条或多条红色横纹 顶标：上下两个黑球 光色：白色 光质：Fl(2)
（４）旋转式无线电信标（rotating rattern radiobeacon,RW）
（５）雷达反射器(radar reflector) （６）雷达指向标（Ramark:radar beacon） （７）雷达应答标(Racon:radar responder beacon) （8）罗兰 （9） DGPS信标 （10）AIS
浮标(Buoy)等。
第一节 航标的种类和作用
第一节 航标的种类和作用
第一节 航标的种类和作用
3．按用途分：
导航航标 ： 导灯(Leading Lights)
区界灯(Lights inline)
定向标(Direction Lights)
定位航标 避险航标 专用标志等
第一节 航标的种类和作用
1.用途
专用标志：用来指明分道通航制、军 事演习区域和娱乐区域等特殊区域。 2.专用标志特征：
形状：任选，不得与侧面标和安全水域标抵触 颜色：黄色 顶标：单个黄色×形 光色：黄色 光质：除白色光质（方、孤、安）外任选
第二节 水上航标制度
第二节 水上航标制度
七、新危险物标示法：
1.新危险物可用一个或几个本制度所规定的方位标 志或侧面标志来标示； 2.如危险物特别严重，则其标志中至少有一个必须 尽快设置重复标志； 3.所用标志应显示方位标志或侧面标志相应的快闪 或甚快闪节奏的灯光；
光色：白色
光质：Q 或： VQ
白色
Q(3),10s 或： VQ(3),5s
第二节 水上航标制度
南、西方位标特征 南方位标 形状：柱形或杆形 颜色：上黄下黑横纹 顶标：两尖向下黑色圆锥 光色：白色 西方位标 柱形或杆形 黄黑黄横纹 两尖对尖黑色圆锥 白色
光质：Q(6)+LFl,15s 或： VQ(6)+LFl,10s
第二节 水上航标制度
第二节 水上航标制度
（三）侧面标使用注意事项 1.侧面标的编号： 侧面标编号沿浮标的习惯走向，用数字或字母编 排。 2.顶标配置： 罐形为左侧标的代表形状，锥形为右侧标的代表 形状； 如侧面标标身为柱形或杆形，需配置相 应的罐形或锥形顶标。
第二节 水上航标制度
三、方位标志
（一）名称 以被标志点为基准点的四个隅点方位将被标志点 周围分割成北、东、南、西四个象限；
（一）A区侧面标 左侧标 1.形状：罐形、柱形、杆形 右侧标 锥形、柱形、杆形
2.颜色：红色（R）
3.顶标：单个红色罐形 4.光色：红色（R） 5.光质：除Fl(2+1)外任选
绿色（G）
单个绿色锥形 绿色（G）
第二节 水上航标制度
第二节 水上航标制度
②推荐航道侧面标志：设在航道的分叉处，标示 推荐航道的左侧界限
：管线标、专用标
C(-· -· )
Y(-· --) F(· · -· )
12
12 12
第二节 水上航标制度
第二节 水上航标制度
3.中国内河助航标志制度简介：
航行标志
：过河标、沿岸标、导标、过渡导标、 侧面标、首位导标、左右通航标、示位标、泛滥 标、桥涵标
信号标志
专用标志
：通行信号标、鸣笛标、界限标、水深 信号标、横流标、节制闸标
实行“A区域”的国家：
欧洲、非洲、大洋洲和亚洲一些国家等
实行“Βιβλιοθήκη Baidu区域”的国家：
北、中、南美洲国家和亚洲的日本、韩国、菲 律宾等
第二节 水上航标制度
国际浮标系统中的航标：
除灯塔、光弧灯标、导灯和导标、灯船及大 型助航浮标等以外的一切固定和浮动标志。
国际浮标系统中的航标形状：
罐形、锥形、球形、柱形和杆形
编号方法不同：
第二节 水上航标制度
2.中国海区专用标志：
标志用途 锚 地 光色 灯 质 周期(秒) （摩尔斯信号） Q(--· -) 12
黄色
禁
航
区 黄色
黄色 黄色
P(· --· )
O(---) K(-· -)
12
12 12
海上作业区 分道通航区
水中构筑物
娱 乐 区 水产作业区
黄色
黄色 黄色
国际浮标系统中使用的颜色：
红、白、绿、黄4种
第二节 水上航标制度
国际浮标系统的组成：五种标志
① 侧面标志（
Lateral marks）：结合“浮标习惯走向” 使用，指明应遵循的航路的左侧或右侧。 marks) ：结合罗经使用，指示可航
② 方位标志 (cardinal
水域。
③ 孤立危险物标志(isolated ④ 安全水域标志 (safe
(1)浮标的走向(direction of buoyage)：
船舶从海上驶向港口、河道、港湾或其他水道时 所采取的走向 局确定其方向，原则上应是围绕大片陆地的顺时 针方向，
在外海、海峡或岛屿之间的水道，由浮标管理当
根据需要在海图上可用适当的符号表示（英版海
图洋红色箭失）
第二节 水上航标制度
第二节 水上航标制度
第二节 水上航标制度
五、安全水域标志
1.用途 安全水域标志：指明在该标周围均有可航 水域，可用作航道中央标志或航道入口标志等。 2.安全水域标志特征：
形状：球形或带球形顶标的柱形或杆形浮标 颜色：红白相间竖纹 顶标：单个红球 光色：白色 光质：Iso.、Oc.、LFl 、摩尔斯信号“A”
第一节 航标的种类和作用
1.按设置地分：
有沿海航标(Coastal aids)
河道航标(Inland river aids) 船闸航标(Lockage aids)
2.按设置形态分：
灯塔(Light house) 固定航标: 灯桩(Light beacon) 立标(beacon)等。 灯船(Light vessel) 浮动航标:
第二节 水上航标制度
一、国际浮标系统（IALA Maritime Buoyage System) (IALA：international association of lighthouse authorities 国际航标协会）： 国际浮标系统分“A区域”和“B区域” —A系统 和B系统（REGION A and REGION B）
danger marks)：指明规模不 大的孤立危险物标标志，周围为可航水域。 water marks)：指明该标四周均为 可航水域。
⑤ 专用标志(special
marks)：不作为助航标志，用于指明 航海文件中提到的有关区域或特征。
第二节 水上航标制度
第二节 水上航标制度
第二节 水上航标制度
航海学
第十章 助航标志
第十章 助航标志
第一节 航标的种类和作用 第二节 水上航标制度
第一节 航标的种类和作用
航标(Aids to navigation)：
人工设置的助航标志，设置在沿岸及狭窄水 域或重要航段或危险水域附近，引导船舶安全航 行的重要设施 。
一、航标的作用
指示航道 供船舶定位 标示危险区 其它特殊用途
A区推荐航道侧面标特征 推荐航道右侧标 推荐航道左侧标
（推荐航道在右侧）
1.形状：罐形、柱形、杆形 2.颜色：红绿红横纹
（推荐航道在左侧）
锥形、柱形、杆形 绿红绿横纹
3.顶标：单个红色罐形
4.光色：红色（R） 5.光质：Fl(2+1)
单个绿色锥形
绿色（G） Fl(2+1)
第二节 水上航标制度
第二节 水上航标制度
1．侧面标志(Lateral marks) 侧面标志结合“浮标习惯走向”使用，通常用于 界限明确的航道。这些标志指明应遵循航路的左 侧或右侧界限。
“ A 区域”和“ B 区域”的区别就在于其侧面标 志的颜色(标身、顶标和光色)不同：
“A区域”是“左红右绿”，
“B区域”是“左绿右红”
第二节 水上航标制度
4.新危险物还可装雷达应答器，在雷达荧光屏上显 示1n mile长的摩尔斯信号“D”。
第二节 水上航标制度
1.中国海区侧面标志
除下列区别外，其它特征均与IALA浮标制度中A 区侧面标的有关规定相同。 灯质不同： Fl R/G 4s, Fl(2) R/G 6s, Fl(3) R/G 10s, Q R/G Fl(2+1) R/G 6s, Fl(2+1) R/G 9s, Fl(2+1) R/G 12s 遵循浮标习惯走向连续编排 或 ：按左双右单编排，如13－1。
方位标志以其所在象限的名称命名；
方位标志的同名侧为可航水域，危险物位于其异 名侧。 （二）方位标志用途 指明某区域内最深的水域在该标名称的同名一侧 。 指明通过某危险物的安全一侧。 引起对航道中的特征的注意，如弯道、河流回合 处、分支点或浅滩两端等。
第二节 水上航标制度
（三）方位标志的特征 北、东方位标特征 北方位标 形状：柱形或杆形 颜色：上黑下黄横纹 顶标：两黑色圆锥尖向上 东方位标 柱形或杆形 黑黄黑横纹 两黑色圆锥底对
标志特征:
白天： 1.标身形状：罐形、锥形、柱形、杆形、球形 2.标身颜色：红色、绿色、红绿横纹、黄黑竖纹、红黑 横纹、红白竖纹、黄色 3.顶标：罐形、锥形、球形、×形 夜间： 1.光色：红色、绿色、白色、黄色 2.光质：闪光、联闪光、混合联闪光、长闪光、明暗光 、等明暗、摩尔斯信号
第二节 水上航标制度
音响航标：
第一节 航标的种类和作用
无线电航标：无线电助航设施的总称，包括： （１）无线电测向台(radio direction finding station,RG) （２）全向无线电信标（non-directional radiobeacon,RC） （３）定向无线电信标（directional radiobeacon,RD）:
