隔离开关熔断器
hr6熔断器式隔离开关电气符号
随着科技的不断进步，电气设备在日常生活和工业生产中扮演着越来越重要的角色。
而在电气设备中，熔断器式隔离开关作为一种重要的电气设备，扮演着至关重要的角色。
本文将从简单到复杂，由浅入深地探讨hr6熔断器式隔离开关电气符号的相关概念和知识，以便您更深入地理解这一主题。
1. 什么是hr6熔断器式隔离开关hr6熔断器式隔离开关是一种常见的电气设备，用于在电路中隔离和保护电器设备。
它通常由开关本体、隔离刀闸、熔断器和辅助触点等部分组成，用于在设备维护、故障排除或紧急情况下切断电气设备与电源的连接。
2. 电气符号的意义和作用在电气工程设计和施工中，电气符号是一种重要的语言和工具，用于表示和传达电路、设备和元件的特性、连接和状态等信息。
通过电气符号，工程师和技术人员可以准确地理解和描述各种电气设备的功能和连接方式，促进工程设计、施工和维护的顺利进行。
3. hr6熔断器式隔离开关电气符号hr6熔断器式隔离开关的电气符号通常由图形符号和文字标识组成。
图形符号通常包括主体图形和附属图形，用于表示设备的外形和功能；文字标识则包括设备型号、额定参数和其他特性，用于指示和描述设备的具体信息。
在电气工程图纸中，hr6熔断器式隔离开关的电气符号通常被准确绘制和标注，以便工程师和技术人员准确理解和使用。
4. hr6熔断器式隔离开关的应用和重要性hr6熔断器式隔离开关作为一种重要的电气设备，在电力系统、工业设备和建筑电气中扮演着重要的角色。
它可以有效隔离和保护电气设备，在设备维护、故障排除或紧急情况下切断电气设备与电源的连接，保障人身安全和设备正常运行。
5. 个人观点和总结从以上内容可以看出，hr6熔断器式隔离开关电气符号是电气工程中的重要部分，它不仅具有重要的实际意义，而且对于工程设计和施工具有重要的引导作用。
对hr6熔断器式隔离开关电气符号进行深入了解和掌握，对于提高工程质量和保障电气设备的安全和可靠运行具有重要的意义。
在本文中，我们从简单到复杂，由浅入深地探讨了hr6熔断器式隔离开关电气符号的相关概念和知识，希望能够对您有所帮助。
常用的低压电器元件及电气图形符号
隔离开关符号：
1)文字符号：QS 2)图形符号：
熔断器图片
熔断器作用
熔断器是一种广泛应用于低压电路或者电动机控制电路中的最简单有效的保 护电器。
熔断器的主体是用低熔点的金属丝或者金属薄片制成的熔体，熔体与绝缘底 座或者融管组合而成熔断器总成。熔断器的熔体材料通常有两种： 一种是由铅锡合金和锌等低熔点、导电性能较差的金属材料制成；另 一种是由银、铜等高熔点、导电性能好的金属制成。
断路器符号：
1)文字符号：QF 2)图形符号：单极 Nhomakorabea三极
接触器图片
接触器作用：
接触器是一种接通或切断电动机或负载主电路的自动切换电器。它是利用 电磁力来使开关打开或断开的电器，适用于频繁操作、远距离控制强电电 路，并具有低压释放的保护性能。接触器通常分为交流接触器和直流接触
器。
接触器符号：
1)文字符号：KM 2)图形符号：
中间继电器 常开接点
中间继电器 常闭接点
接触器 常开接点
接触器 常闭接点
说明：开关或触点在垂直画时，推荐向左为常开向右为常 闭；水平画时推荐向下为常开向上为常闭。
• 1）文字符号：SA • 2）图形符号：
I 0 II
1
2
3
4
5
6
7
8
9
10
11 12
按钮图片
按钮作用：
按钮是一种人工控制的主令电器，主要用来发布操作命令，接通或开断控制电路， 控制机械与电气设备的运行 。
按钮的结构及符号：
• 1）基本结构及工作原理： 6
• 2）文字符号：SB • 3）图形符号：
7
SB
SB
SB
1
2
常开按钮 常闭按钮 复合按钮
脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器
脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器基础知识;脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多，按其灭弧的不同，可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
主要作用是:1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
2)根据运行需要，换接线路。
3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。
开关、隔离器、隔离开关及熔断器组合电器01
熔断器 fuse 当电流超过规定值时，以本身产生的热量使熔体熔断，断开电路的一种电器。
熔断器式开关fuse-switch用熔断体或带有熔断体载熔件作为动触头的一种开关。
熔断器式隔离器fuse-disconnector用熔断体或带有熔断体的载熔件作为动触头的一种隔离器。
隔离开关熔断器组switch-disconnetor-fuse隔离开关的一极或多极与熔断器串联构成的组合电器。
2.2 2.32.9熔断器式开关熔断器式隔离器熔断器式隔离开关1：所有电器可以为单断点或多断点。
2：编号指有关定义的条款号。
刀开关又称闸刀开关或隔离开关刀开关在电路中的作用是：隔离电源，以确保电路和设备维修的安全；分断负载负荷开关基本概念能在正常工作状态下关合和切断负载电流、励磁电流、充电电流和电容器组电流的开关电器。
高压负荷开关高压气式高压开关结构压负荷开关主要有6种。
①固体产气式高压负荷开关：利用开断电弧本身的能量使弧室的产气材料产生气体来吹灭电弧，其结构较为简单，适用于35千伏及以下的产品。
②压气式高压负荷开关：利用开断过程中活塞的压气吹灭电弧，其结构也较为简单，适用于35千伏及以下产品。
③压缩空气式高压负荷开关：利用压缩空气吹灭电弧，能开断较大的电流，其结构较为复杂，适用于60千伏及以上的产品。
1④SF6式高压负荷开关:利用SF6气体灭弧，其开断电流大，开断电容电流性能好，但结构较为复杂，适用于35千伏及以上产品。
⑤油浸式高压负荷开关：利用电弧本身能量使电弧周围的油分解气化并冷却熄灭电弧，其结构较为简单，但重量大，适用于35千伏及以下的户外产品。
⑥真空式高压负荷开关：利用真空介质灭弧，电寿命长，相对价格较高，适用于220千伏及以下的产品。
隔离开关的型号如GN19-10C/400，由六部分组成。
从左至右：第一位，是代表该设备的名称，G代表隔离开关。
第二位，是代表该设备的使用环境，W代表户外，N代表户内。
第三位，是设计序号，有6，8，19等。

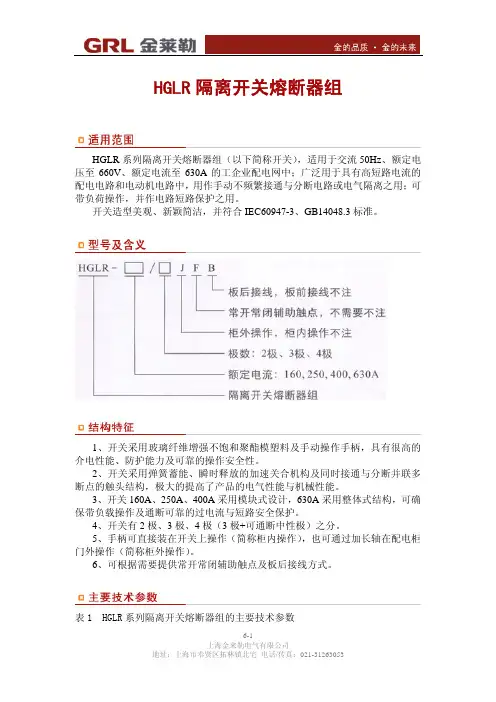

金莱勒 HGLR 隔离开关熔断器组 说明书
HGLR隔离开关熔断器组HGLR系列隔离开关熔断器组（以下简称开关），适用于交流50Hz、额定电压至660V、额定电流至630A的工企业配电网中；广泛用于具有高短路电流的配电电路和电动机电路中，用作手动不频繁接通与分断电路或电气隔离之用；可带负荷操作，并作电路短路保护之用。
开关造型美观、新颖简洁，并符合IEC60947-3、GB14048.3标准。
1、开关采用玻璃纤维增强不饱和聚酯模塑料及手动操作手柄，具有很高的介电性能、防护能力及可靠的操作安全性。
2、开关采用弹簧蓄能、瞬时释放的加速关合机构及同时接通与分断并联多断点的触头结构，极大的提高了产品的电气性能与机械性能。
3、开关160A、250A、400A采用模块式设计，630A采用整体式结构，可确保带负载操作及通断可靠的过电流与短路安全保护。
4、开关有2极、3极、4极（3极+可通断中性极）之分。
5、手柄可直接装在开关上操作（简称柜内操作），也可通过加长轴在配电柜门外操作（简称柜外操作）。
6、可根据需要提供常开常闭辅助触点及板后接线方式。
表1 HGLR系列隔离开关熔断器组的主要技术参数产品型号 HGLR-160 HGLR-250 HGLR-400 HGLR-630额定绝缘电压Ui 660V 660V 660V 660V额定频率 50Hz 50Hz 50Hz 50Hz 使用类别 AC-23B AC-23B AC-23B AC-23B 额定工作电压Ue 380V 380V 380V 380V 额定工作电流Ie 160A 250A 400A 630A 额定接通能力（峰值） 1600A 2500A 4000A 6300A 额定分断能力（峰值） 1280A 2000A 3200A 5040A 额定限制短路电流（峰值） 50KA 50KA 50KA 50KA机械寿命（次） 3000 3000 2000 1000 电寿命（次） 1000 1000 800 500 配用熔断体 NT00-160 NT1-250 NT2-400 NT3-630 操作力矩（N-m ） 10 15 20 30 重量（kg 不含手柄） 1.9 3.3 4.8 14.6 注：辅助触点额定电流（AC-15）：3A1、HGLR-160~630A 的外形与安装尺寸（见图1-4、表2）表2 HGLR-160~630A的外形与安装尺寸外形尺寸安装尺寸端子尺寸产品型号A B C D E F H I J K L R T X HGLR-160/3 163 162 128 37 19011568371256220-300 20 2.5 M8 HGLR-160/4 200 162 128 37 19011568741256220-300 20 2.5 M8 HGLR-250/3 235 196 148 60 20014592601406220-300 34 2.5 M10 HGLR-250/4 295 196 148 60 200145921201406220-300 34 2.5 M10 HGLR-400/3 278 205 150 67 200145122671506220-300 50 2.5 M10 HGLR-400/4 345 205 150 67 2001451221341506220-300 50 2.5 M10 HGLR-630/3 346 300 270 80 350190382502506300-380 50 7 M12HGLR-630/4 426 300 270 80 350190383302506300-380 50 7 M122、面板开孔尺寸（见图5）1、开关应水平安装，安装前应使开关处于断开位置。
脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器
各个名词含义1. 脱扣器脱扣器是配漏电保护器的，作用是当线路有漏电或人身触电时通过零序电流互感器的电流的矢量和不等于零，互感器二次线圈的二侧产生电压，并经集成电路放大，当达到整定值时，通过漏电脱扣器在0.1秒内切断电源，从而起到触电和漏电保护作用。
脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等保护功能；还具有负载监控、实时值测量、需量测量、谐波测量、测量表设置、维护、通信,区域选择性联锁、试验联锁、LCD界面显示等等功能。
脱扣器的分类电磁脱扣器只提供磁保护，也就是短路保护，其实际上是一个磁回力，当电流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
复式脱扣器提供磁保护和热保护，热保护也就是过载保护。
热保护：电流经过脱扣器时热元件发热（直热式电流直接过双金属片），双金属片受热变形，当变形至一定程度时，打击牵引杆从而带动机构动作切断电路。
一般来说，电路中都用复式脱扣器来提供短路和过载保护，只有一些特殊场合用电磁脱扣器提供短路保护，而由其它元件（如热继电器）来提供过载保护。
2. 继电器当输入量(如电压、电流、温度等)达到规定值时，使被控制的输出电路导通或断开的电器。
可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。
具有动作快、工作稳定、使用寿命长、体积小等优点。
广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。
继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
例如，电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
熔断器隔离开关负荷开关
详细描述
隔离开关是电力系统中不可或缺的设备之一 ，广泛应用于配电系统、电机控制系统和工 厂自动化系统等领域。在配电系统中，隔离 开关用于断开或接通电源，保证检修人员安 全。在电机控制系统中，隔离开关用于控制 电机的启动和停止。在工厂自动化系统中，
隔离开关用于实现自动化控制和监测。
03
CATALOGUE
使用环境比较
熔断器
主要用于保护电路中的电 气设备，防止过电流对设 备造成损坏。
隔离开关
主要用于电路检修、设备 调试等需要断开电源的情 况，提供明显的断开点。
负荷开关
主要用于控制电路的通断 ，通常用于电源或负载的 启动和停止。
优缺点比较
熔断器
优点是过电流时能快速切断电路，保护设备；缺 点是无法对电路进行控制和调节。
隔离开关
优点是断开点明显，便于检修；缺点是操作较为 繁琐，且不具备过电流保护功能。
负荷开关
优点是能控制电路通断，且具有一定的过载保护 功能；缺点是价格较高，操作和维护成本较高。
05
CATALOGUE
熔断器隔离开关负荷开关的选择
选择依据
设备参数
根据设备的额定电流、电压等参数，选择能够满足需求的熔断器 隔离开关负荷开关。
详细描述
根据操作方式的不同，负荷开关可以分为手动和自动两类。手动负荷开关需要人工操作 来接通或断开电路，而自动负荷开关则可以通过传感器或其他控制装置实现自动控制。 此外，根据用途的不同，负荷开关可以分为普通型和保护型。普通型负荷开关主要用于
简单的电路控制，而保护型负荷开关则具有过载、短路等保护功能。
按材料分类
根据材料的不同，熔断器可分为铜丝、银丝、镍丝等。不同材料的熔断器具有不同的熔断 特性和使用场合。
熔断式隔离开关
熔断器式隔离开关的主要特点熔断器式隔离开关是将传统的熔断器、隔离器和开关结合为一体的熔断器组合电器，不仅可带负荷操作，而且限流特性明显，选择特性好，可以实现线路的最佳保护，可广泛应用于低压配电系统。
熔断器式隔离开关进行线路保护的优点使用熔断器式隔离开关进行线路保护不仅具有熔断器的特点，还有以下优点: a.熔断器的时间一电流特性由熔体的性能决定，熔断器的时间一电流特性曲线更接近被保护回路的热承受能力特性曲线，具有较好的过电流保护效果。
b.熔断器式隔离开关可进行额定负荷下的开合操作。
c.虽然熔断器的熔体只具有一次开断功能，但采用熔断器式隔离开关可更换规格相同的熔体，再次投入运行非常简便。
d.熔断器式隔离开关在低压配电网络中可实现远距离监测功能。
配电线路特点和对保护电器的要求配电系统通常有树干式和放射式两类，还有两者的混合系统。
一般树干式系统的干线较长，对保护电器要求较高，往往需要带选择性的保护电器。
配电线路可分为主干线、分干线和末端线路三种。
主干线是从变电所低压配电屏引出的馈电线路，当为树干式配电，干线容量很大时，通常使用母干线。
末端线路是直接连接用电设备，短路或接地故障时，要求瞬时切断电路，无选择性要求。
总结通过对传统熔断器工作原理和电气性能的介绍，结合我国自行研制生产的以熔断器式隔离开关作为主保护元件的低压配电柜、动力配电箱等产品，说明了新型的熔断器组合电器凭借其本身突出的优点应该在供配电领域得到大量的使用，并必将得到设计、施工、供电部门和用户的认可。
目录.1简介.2低压保护装置的任务和选用.3断路器.▪非选择型断路器.▪选择型断路器.4熔断器.5熔断器式隔离开关.▪熔断器式隔离开关的主要特点.▪熔断器式隔离开关进行线路保护的优点.▪配电线路特点和对保护电器的要求.6总结简介低压熔断器和低压断路器都是用于短路及过负荷保护的电气装置。
近些年来，我国的民用建筑电气设计较多采用断路器，而一些经济发达的国家对熔断器和断路器的采用却基本是各占一半，究其原因，我们做了一定的研究分析和归纳，对这两种保护装置的设计选用给出了一定的指导意见。
FBV(SMFBV)系列熔断器隔离开关概述
·FBV(SMFBV)系列熔断器隔离开关概述FBV(SMFBV)系列熔断器隔离开关适用于交流50Hz，额定电压至660V以下，直流额定电压至440V以下，额定电流63A~630A，在配电系统中作不频繁接通和分断电路，过电流或短路保护及作隔离电路之用。
·FBV(SMFBV)系列熔断器隔离开关功能特点手动操作外壳采用玻璃纤维增强不饱和聚脂树脂，介电性能好、防护能力强，操作安全可靠选用高性能的NT系列熔断器——分断能力强，短路保护速度快，反时限好，可靠性高触头为双断点结构操作机构为弹簧储能操作——触头高速分合，与手柄操作速度无关，保证了触头寿命和电气性能、机械性能明显可见断开标志确保带负载接通和分断电路造型美观、体积小，功能全——产品升级换代的理想选择·FBV(SMFBV)系列熔断器隔离开关型号说明·FBV(SMFBV)系列熔断器隔离开关技术参数特点: 限流性能强时间—电流特性分能性小额定功额定分断能力高率损耗低使用条件:海拔高度2000m环境温度-5℃~+40℃空气相对湿度不大于95%无爆炸危险的介质，且介质不足以腐蚀金属和泡沫的气体和尘埃无显著摇动和冲击震动的地方无雨雪侵袭的环境符合标准:EC60947-1《低压开关设备和控制设备总则》IEC60947-3《低压开关设备和控制设备开关、隔离器、隔离开关及熔断器组合电器》GB/T14048.1《低压开关设备和控制设备总则》GB14048.3《低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器》GT/T4942.2《低压开关外壳保护等级》GB13539.1《低压熔断器基本要求》GB13539.2《低压熔断器专职人员使用的熔断器补充要求》·FBV(SMFBV)系列熔断器隔离开关外形及安装尺寸。
熔断器隔离开关负荷开关
精选课件
2)过载电流下的工作状态 当熔断器超过一定数值的额定电流后，经一定时间，熔体
的温升将达到熔化的温度。这时的功率损耗为W=I2Rt。随着熔 体温度的升高，熔体的电阻也将增大：Rt=R0(1+Δt)。熔体温 度上升的物理过程如下图所示。
精选课件
熔断器、隔离开关、负荷开关
精选课件
一、熔断器
1.概论
熔断器是一种开断电器，由单个或多个专门设计的熔体 的协调的零部件组成，当电流超过给定值到足够时间，就断 开它所插入的电路而分断电流。熔断器承担着保护电气设备 和电网的重要任务，并且限制了不可避免的事故发生和确保 了用户供电。 按照保护对象的不同，分为三种：电力熔断器，电压互感器 保护用熔断器，电容器保护用熔断器
(4)采用冶金效应达到全范围保护的限流熔断器。它是在一般限流式 熔断器的带状银熔体的表面敷置低熔点金属小球(如锡珠)以构成冶金效 应点，这样可利用冶金效应使熔体在较小电流时熔断以开断低过载电流， 而利用一般限流式熔断器在大电流的限流作用开断大的短路电流。
精选课件
(2)技术参数 ①时间－电流特性：分为弧前时间－电流特性和熔断时
精选课件
在正常工作时，熔断体的熔管和下动触头间是用活 动关节锁紧，使动触头在静触头背面的弹簧的压力抵住 保持合闸位置。当电力系统发生短路电流或过载电流时， 熔断件迅速熔断，在熔断管内产生电弧，熔管内衬的产 气材料在电弧作用下产生大量气体，使熔管内形成很高 的压力，沿管内通道形成强烈的电弧纵吹，迅速从管内 喷出，在电流过零点时将电弧熄灭。熔断件熔断后，活 动关节释放，载熔件的动触头在静触头背面的弹簧压力 和载熔件自身的重量而迅速跌落，形成隔离间隙。
工贸企业隔离开关负荷开关及高压熔断器安装安全操作规程
工贸企业隔离开关.负荷开关及高压熔断器安装安全操作规程本规程适用于工贸企业的隔离开关、负荷开关及高压熔断器的安装和操作。
为了保障工作人员的生命安全和设备的正常使用，必须严格遵守本规程。
1.适用范围本规程适用于工贸企业隔离开关、负荷开关及高压熔断器的安装、使用、检查和维护。
2.安装准备1.安装场所应选择干燥、通风、光线充足的地方；2.按照设备的接线图连接电缆，并进行绝缘测试；3.如果设备需要接地，则应安装接地线并接地可靠；4.安装前应确认设备完好，有无损坏或减损现象，如有发现应及时通知有关部门。
5.安装要求1.隔离开关、负荷开关和高压熔断器的安装应该符合国家相关标准和电力行业标准，设备的安装应该进行方案设计，制定详细的施工计划；2.安装前应将设备的操作与维护手册送至该设备操作工人，并进行操作技能的培训和指导；3.安装过程中，应保证设备的安装位置与垂直度、水平度符合规定标准；4.确认接地线应符合规定标准，并确保接地电阻符合要求；5.严禁在设备上焊接、钻孔、切割、锯断等行为；6.如果设备需要接地，则应安装接地线并接地可靠；4.安全操作要求1.操作前须进行安全检查，保证设备处于正常状态；2.操作人员须熟悉本规程及相关操作规范，并按要求正确操作；3.对于没有经验的操作人员，应进行操作技能培训和指导，确保能够安全操作；4.在操作高压设备时，必须佩戴相应的防护装备，包括绝缘手套、绝缘胶鞋、防护眼镜等；5.操作高压设备时，不得擅自改造设备，不得打开任何设备外罩；6.不得进行过负荷使用，超过额定负荷情况下不得运行；7.上下双人操作，独自操作严禁；8.禁止操作时吸烟、喝酒等；9.操作过程中应随时注意设备的运行状态和环境安全情况，发现问题应及时上报。
5.维护及检修1.定期检查设备的机械和电气零部件，遇损坏应及时更换；2.定期检查设备地面和接地电阻；3.高压熔断器应定期检查并测试其熔断能力；4.对于维修过的设备，应及时进行安全评估，确保设备的安全可靠；5.禁止未经维修人员批准私自拆卸、改造设备；6.对于长期无人使用的设备，应在关机前进行维修并妥善保管。
HH15系列 隔离开关熔断器组 说明书
HH15系列 隔离开关熔断器组
HH15-□/QSA系列
HH15-□/QA系列
HH15-800/QSA HH15-1000/QSA HH15-1250/QSA
1 适用范围
HH15系列隔离开关熔断器组，QA及QP系列隔离开关(以下简称开关)，开关主要使用在具有高短路电 流的配电电路和电动机电路中，作为手动不频繁操作的主开关或总开关。尤其适合于安装在较高级的抽 屉式低压成套装置中。
8
8
8
12.8
22.5
32
50
50
机械寿命(次)
15000 15000 15000 12000 12000 3000 1000 1000
电寿命次(次)
1000 1000 1000 300
300
150
100
100
操作力矩Nm
7.5
7.5
7.5
16
16
30
30
30
辅助触头约定发热电流Ith
5
5
5
5
5
5
5
HH15-630/QAS
630
190
590
120
25
25
12
300
200
HH15-630/QPS
630
190
590
120
25
25
12
300
200
HH15-1000/QPS
630
190
590
120
25
25
12
300
200
HH15-630/QSS
950
250
906
180
28
28
隔离开关、熔断器介绍
当发现带负荷误合闸后，不得再立即拉开； 当发现带负荷分闸后，不得再合（若刚拉 开一点，发现有火花产生时，可立即合 上）。
GN22-12户内交流高 压隔离开关
GN22-12(C)型隔离开关
GN22-12(C)型隔离开关适用于 三相交流50Hz，额定电压12kV 的户内装置。供高压设备在有电压 而无负载的情况下接通、切断或转 换线路之用。
闸的两种，接地刀闸的作用是用来在检修 时接地用的。
隔离开关的技术参数
额定电压：指隔离开关长期运行时 承受的工作电压。与安装点电网的 额定电压等级对应。
隔离开关的技术参数
最高工作电压：由于电网电压的波动， 隔离开关所能承受的超过额定电压的 电压。它不仅决定了隔离开关的绝缘 要求，而且在相当程度上决定了隔离 开关的外部尺寸。
隔离开关的检修内容
1 所有的接线螺栓力矩扳手紧固。 2 用无水酒精清洗刀闸接触面，检查刀闸动、静触头是否变形、松
动，有变形应更换。如有松动应重新紧固，最后在刀闸接触面处 涂一层凡士林。 3 清除绝缘子表面尘垢，仔细检查绝缘子是否破损，胶装是否松动。 检查绝缘子瓷件与法兰浇装情况，如有脱块应及时修补，瓷件松 动及铁法兰有裂纹则应更换，必要时做探伤检测。 4 检查各销轴及转动部分是否灵活，并在转动部分涂适应使用地区 气候条件的润滑油。 5 检查各连接紧固螺栓，是否有松动。 6 检查机构及附装的五防闭锁装置、机械闭锁装置是否移位或松动， 闭锁是否可靠。 7 接线板及引线检查，无过热、烧损情况，若有可用砂纸打磨修复。
熔断器的特点：
冶金效应”来降低熔件的熔点，即在难熔 的熔件上焊上铅或锡的小球，当温度达到 铅或锡的熔点时，难熔金属与熔化了的铅 或锡形成电阻大、熔点低的合金，结果熔 件在小球处熔断，然后电弧使熔件全部熔 化。
隔离开关、熔断器性能及在低压配电中的应用
隔离开关、熔断器性能及在低压配电中的应用摘要：在低压配电系统中，降低故障发生率，保障人身安全，应对配电线路提供必要保护手段。
为了有效保证安全用电，可靠供电以及提升合理经济性，迫切需要客观选择使用熔断器与隔离开关（以下简称开关）。
本文围绕这一问题，对二者的性能以及实际应用深刻分析。
关键词：隔离开关；熔断器；低压配电；应用引言：在低压配电系统中，主要将低压断路器与低压熔断器做为保护电器。
其是当线路发生故障时，防止发生电击与电气火灾事故的关键元件。
根据使用场合，科学地选择参数，进一步达到预期目标。
我国曾经认为，断路器性能明显优于熔断器，相应减少了使用数量，需要对这种片面认识及时改正。
一、隔离开关性能与操作应用（一）开关作用主要功能是对电压有效隔离。
由于不具备灭弧装置，当负荷或短路产生较大电流时，不能通过开关直接进行合闸与断开操作。
应使用于开合避雷器、电抗器等无法形成电弧的切断操作，或者与断路器配合，进行不带电操作。
将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。
开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式。
（二）开关操作顺序1.闭合开关第一，只有相应回路的断路器确实在断开位置，才可以闭合开关，此时操作应迅速且利落，防止对设备造成损坏，避免机构发生变形。
在手动传动或操作绝缘杆时可以进行类似操作。
第二，闭合开关后，相关人员对铜触头紧合程度严格检查，检查闭合到位与否。
2.断开开关第一，开始操作需要迅速且有力进行分离操作。
在缺少断路器配合的情况下，应对小电流直接断开，例如切断线路架空的充电电流，在这一情况下，应保持较快且果断的速度断开开关，若速度缓慢，则容易发生拉弧现象。
第二，结束操作后，对开关断开位置反复检查，尽可能在设计位置拉开触头，提升安全水平[1]。
3.失误开合开关第一，误合闸开关时，禁止再次拉开开关，主要是由于这项操作类似于带负荷操作开关，增加了生三相电弧事故几率，导致人员与设备发生损失。
熔断器隔离开关负荷开关PPT演示课件
高压熔断器
▉ 高压熔断器的外观图形
22
高压熔断器
23
高压熔断器
24
高压熔断器
25
高压熔断器
26
高压熔断器
27
高压熔断器
28
高压熔断器
▉ 高压熔断器的作用和特点 熔断器是一种保护电器。它串联在电路中，当电路发
生短路或过负荷时，熔体熔断，切断故障电路使电气设 备免遭损坏，并维持电力系统其余部分的正常工作。
在带撞击器操作负荷开关的组合电器中，必须做到 转移电流试验。试验电流一般大于负荷开关额定电流， 它是负荷开关应能开断的最大电流。
45
2.负荷开关与熔断器的配合
负荷开关-限流熔断器组合电器的保护特性优势必须 在两者配合得当时才能体现出来。
下图示出了负荷开关-限流熔断器组合电器的配合， 我们将电流划分为四个区域：
31
高压熔断器
▉ 高压熔断器的工作原理和保护特性 熔断器串联在电路中使用，安装在被保护设备或线路
的电源侧。当电路中发生过负荷或短路时，熔体被过负 荷或短路电流加热，并在被保护设备的温度未达到破坏 其绝缘之前熔断，使电路断开，设备得到了保护。熔体 熔化时间的长短，取决于熔体熔点的高低和所通过的电 流的大小。熔体材料的熔点越高，熔体熔化就越慢，熔 断时间就越长。熔体熔断电流和熔断时间之间呈现反时 限特性，即电流越大，熔断时间就越短，其关系曲线称 为熔断器的保护特性，也称安秒特性，如图所示。
八单元：额定工作电流，A。 九单元：额定开断电流，kA。
42
负荷开关+熔断器组合电器
1.概述
目前我国的电力系统中大量使用断路器，而国外大
量使用负荷开关+限流熔断器组合电器。我国的电力系 统中断路器与组合电器的比例为5:1左右,其中断路器与 负荷开关之比为2.5：1,而国外电力系统中断路器与组 合电器的比例为1：5～6。
HH15系列隔离开关熔断器组
HH15-□/QSA系列HH15-□/QA系列HH15-800/QSA HH15-1000/QSA HH15-1250/QSAE66.1 HH15外形及安装尺寸：6.1.1 HH15-63、125的外形及安装尺寸(见图1、表4)。
表4(mm)开关规格HH15-63HH15-125HH15-160HH15-250HH15-400HH15-630HH15-800HH15-1000HH15-1250L2165385~165385~220390~220390~220390~250529~L1165225~165225~220270~220270~220270~250265~350550~350550~350550~G M5M6M8M10M10M12M12M12M12E 135±1.25135±1.25100±1.1100±1.1100±1.1315±1.6480±2.5480±2.5480±2.5F 88±1.10101±1.10126±1.25135±2.0135±2.0230±2.3230±2.3230±2.3230±2.3D 90±0.7590±0.75130±1.25130±1.25130±1.25208±1.6220±1.8220±1.8220±1.8C 175±1.25175±1.25178±2.0198±2.3198±2.3242±2.6320±2.6320±2.6320±2.6B 100±1.10116±1.10146±1.25160±1.25160±1.25270±2.6320±2.6320±2.6320±2.6A 155±1.25155±1.25240±1.45240±1.45240±1.45345±1.8500±2.5500±2.5500±2.5外形及安装尺寸(mm)A 430430430430430630630630630630630630950950950950950950型号HH15-63/QSS HH15-125/QSS HH15-125/QAS HH15-160/QAS HH15-250/QPS HH15-160/QSS HH15-250/QSS HH15-400/QSS HH15-400/QAS HH15-630/QAS HH15-630/QPS HH15-1000/QPS HH15-630/QSS HH15-1000/QAS HH15P-1250/QPS HH15P-1600/QPS HH15P-2500/QPS HH15P-3150/QPSB 170170170170170190190190190190190190250250250250265265C 386386386386386590590590590590590590906906906906906906D 120120120120120120120120120120120120180180180180180180F 252525252525252525252525282828282828E 141414141425252525252525282828282828G 101010101012121212121212121212121212M 140140140140140200200200200200200200200200200200400400L 3003003003003003003003003003003003004004004004004004005.2 HH15-□/□□□S系列双投隔离开关：5.2.1 适用范围HH15-□/□□QSS(HH15□/□□QAS、HH15□/□□QPS)双投开关。
熔断器隔离开关的作用
熔断器隔离开关的作用
熔断器隔离开关通常被安装在配电箱中，它的主要作用是在发生电路故障时，保护人员和设备不受损害，并方便维修人员进行检修工作。
具体功能如下：
1.熔断器隔离开关可以切断电路，使电路不再供电，避免电路故障时产生的火灾。
2.熔断器隔离开关可以隔离电源，保护人员和设备免于触电和其他危险。
3.熔断器隔离开关可以通过手动操作，实现对电线路的控制和管理。
4.熔断器隔离开关可以检查电路故障，并故障诊断，方便维修人员进行检修工作。
总而言之，熔断器隔离开关可以保障电路的正常运行，同时防止电气事故的发生，确保人员和设备的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在操作中误拉误合隔离开关时： 1、 操作中误和隔离开关时，既适合错，甚至在合 闸中发生电弧，也不准将隔离开关在拉开。因为带 负荷拉隔离开关，将造成三相弧光短路事故。 2、 误拉隔离开关时，在刀片刚要离开固定触头时， 便发生电弧，这时，应立即合上可以消灭电弧，避 免事故。如果隔离开关已经全部拉开，则绝不允许 将误拉的隔离开关再合上。
如果是单极隔离开关，操作一相后发现误拉，对其 它两项则不允许继续操作。
GN2型户内三相高压隔离开关
GW5－110D隔离开关
用于35～110kV电压等级中
支承座 棒式绝缘支柱
接线端子
导电闸刀
底座 接地刀闸
（2）
GW7－220型三柱式隔离开关
静触头 导电闸刀
绝缘支柱 传动装置
采用 三柱双 断口水 平旋转 开启式 结构。
底座
操动机构
三、操作原则及注意事项
隔离开关
开关电器，结构简 单，无灭弧装置。
动触头
拉杆绝缘子
静触头
支持绝缘子
底座
一、隔离开关用途
高压隔离开关具有明显的分段间隙，因此它
主要用来隔离高压电源，保证安全检修（与 断路器配合使用）。
系统运行方式改变时，参与倒闸操作。
通断一定的小电流电路
空载变压器电路 电压互感器和避雷器电路 母线和直接与母线相连设备的电容电路 空载线路
拉开隔离开关时操作： 1、开始时应该慢而谨慎，当刀片刚要离开固定触头 时应迅速。特别是切断变压器的空载电流，架空线 路和电缆的充电电流，架空线路小负载电流以及环 路电流时，拉开隔离开关时，更应迅速果断，以便 能迅速消弧。 2、 拉开隔离开关后，应检查隔离开关每相确实已 侧隔离开关，送电 时先合母线隔离开关，而且在操作隔离开关前，先 检查断路器确实在断开位置后才能操作隔离开关。
合上隔离开关时的操作： 1、 无论用手动传动装置或用绝缘操作杆操作，均 必须迅速而果断，但在合闸终了时用力不可过猛， 以免损坏设备，使机构变形，瓷瓶破裂等。 2 、隔离开关操作完毕后，应检查是否合上。和好 后应该隔离开关完全进入固定触头，并检查接触的 严密性。
二、分类
隔离开关根据极数可分为单极和三极
根据安装的地点可分为屋内（GN型）和屋外
（GW型） 根据构造又可分为转动式和插入式 隔离开关还分为带接地刀闸和不带接地刀闸 的两种
三、隔离开关技术参数及型号含义
GN1型户内单相高压隔离开关
GN1型户内单相高压隔离开关由底座、支柱瓷绝缘 子、操作瓷绝缘子和导电部分组成。
