有机发光二极管材料系统简介
有机发光二极管的材料特点及原理
• 激子会使得器件发光层中的有机分子被活化，进而使得有机分子最外层的电子从基态跃迁到激 发态，由于处于激发态的电子极其不稳定，其会向基态跃迁，在跃迁的过程中会有能量以光的
激子衰减 形式被释放出来，进而实现了器件的发光。
未来展望
虽然OLED显示产品已经进入了实用化的阶段，并在中小尺寸 的应用（如手机）上与LCD形成了有力的竞争，但OLED的技术优 势远未体现出来，高效率、高稳定性和低成本的有机电致发光材 料及其配套材料的开发都将是该领域艰巨而长期的工作，同时量 产技术和纯化技术更是未来OLED材 料领域研究的重点。未来， OLED显示产品和技术将向着小尺寸－中尺寸－大尺寸－超大尺寸、 单 色－多色－彩色、无源驱动－有源驱动、硬屏－软屏（柔性显 示）、高分辨率、透明显示及低成本制作的方向发展。
总之，无论是在显示领域，还是在照明领域的应用，OLED最终必须解 决成本问题，才能在市场中具有竞争力。
参考文献
[1] 马东阁 OLED显示与照明——从基础研究到未来的应用 [ A ]. 光学与光电技术，2016 (6): 16-3 [2] 王云景，方勇军 OLED显示器件的原理及应用 [ B ] . 仪表技术，2007(08): 32-3 [3] 段炼，邱勇 有机发光材料与器件研究进展 [ A ] . 材料研究学报，2015(05): 29-5 [4] 费民权 OLED: 显示器件的未来[ J ] . 显示器件技术, 2004, (1): 1 - 8 [5] 程晓红, 等 有机电致发光材料研究新进展[ J ] . 云南化工, 2005, (4): 1 - 5 [6] 章百宝,姚毅 OLED显示屏接口电路的设计 [ J ] . 兵工自动化, 2006, (9): 86 -92

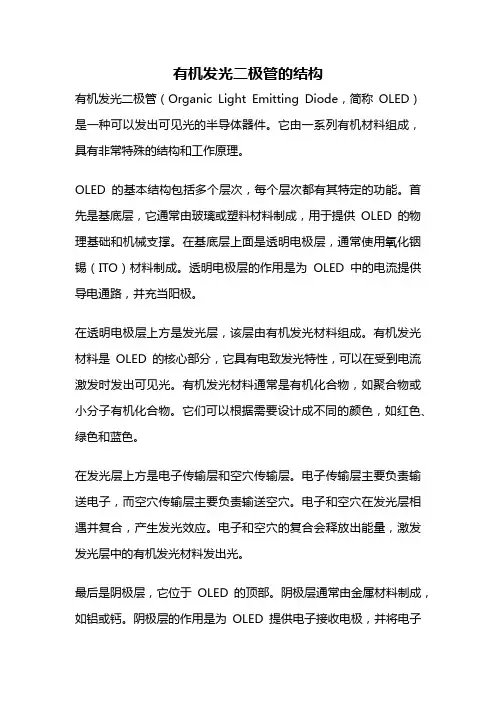

有机发光二极管的结构
有机发光二极管的结构有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种可以发出可见光的半导体器件。
它由一系列有机材料组成，具有非常特殊的结构和工作原理。
OLED的基本结构包括多个层次，每个层次都有其特定的功能。
首先是基底层，它通常由玻璃或塑料材料制成，用于提供OLED的物理基础和机械支撑。
在基底层上面是透明电极层，通常使用氧化铟锡（ITO）材料制成。
透明电极层的作用是为OLED中的电流提供导电通路，并充当阳极。
在透明电极层上方是发光层，该层由有机发光材料组成。
有机发光材料是OLED的核心部分，它具有电致发光特性，可以在受到电流激发时发出可见光。
有机发光材料通常是有机化合物，如聚合物或小分子有机化合物。
它们可以根据需要设计成不同的颜色，如红色、绿色和蓝色。
在发光层上方是电子传输层和空穴传输层。
电子传输层主要负责输送电子，而空穴传输层主要负责输送空穴。
电子和空穴在发光层相遇并复合，产生发光效应。
电子和空穴的复合会释放出能量，激发发光层中的有机发光材料发出光。
最后是阴极层，它位于OLED的顶部。
阴极层通常由金属材料制成，如铝或钙。
阴极层的作用是为OLED提供电子接收电极，并将电子注入到OLED中以维持电流流动。
OLED的工作原理是基于电子和空穴的复合机制。
当电流通过OLED时，正极电流从阴极进入OLED，负极电流从阳极进入OLED。
正极电流激发空穴，负极电流激发电子，它们相遇并在发光层中复合，产生光。
由于有机发光材料的特性，这些发光材料可以自发地发出可见光，而不需要外部光源。
OLED具有许多优点，使其成为一种重要的显示技术。
首先，OLED 可以提供更高的对比度和更宽的视角，使图像更清晰和逼真。
其次，OLED具有快速响应时间，可以实现高速动态图像的显示。
此外，OLED还具有较低的功耗和较薄的尺寸，使其在移动设备和平板电脑等领域得到广泛应用。
虽然OLED具有许多优点，但它也面临一些挑战。
OLED
分类
（一）从器件结构上进行分类 OLED，是一种有机电致发光器件，由比较特殊的有机材料构成的，按照其结构的不同可以将其划分为四种 类型，即单层器件、双层器件、三层器件以及多层器件。 （1）单层器件 单层器件也就是在器件的正、负极之间接入一层可以发光的有机层，其结构为衬底/ITO/发光层/阴极。在这 种结构中由于电子、空穴注入、传输不平衡，导致器件效率、亮度都较低，器件稳定性差。 （2）双层器件 双层器件是在单层器件的基础上,在发光层两侧加入空穴传输层（HTL）或电子传输层（ETL），克服了单层 器件载流子注入不平衡的问题，改善了器件的电压-电流特性，提高了器件的发光效率。 （3）三层器件 三层器件结构是应用最广泛的一种结构，其结构为衬底/ITO/HTL/发光层/ETL/阴极。这种结构的优点是使激 子被局限在发光层中，进而提高器件的效率。
电子产品领域中，OLED应用最为广泛的就是智能手机，其次是笔记本、显示屏、电视、平板、数码相机等 领域，由于OLED显示屏色彩更加浓艳，并且可以对色彩进行调教（不同显示模式），因此在实际应用中非常广 泛，特别是当今的曲面电视，广受群众的好评。
这里需要提一点VR技术，LCD屏观看VR设备有非常严重的拖影，但在OLED屏幕中会缓解非常多，这是因 为OLED屏是点亮光分子，而液晶是光液体流动。因此，在16年OLED屏幕正式超越了LCD屏，成为了手机界的 新宠儿。
（3）电子和空穴的再结合。当器件发光层界面处的电子和空穴达到一定数目时，电子和空穴会进行再结合并 在发光层产生激子。
（4）激子的退激发光。
显示技术
分类
优势
1、OLED显示技术依制程方式分为高分子制程及小分子制程两类，高分子制程(PLED)因不需薄膜制程，故 设备投资及生产成本均远低于TFT-LCD(类似CD—R以旋转涂布spin-coating方式涂模)，较利于大尺寸显示器的 发展。但由于PLED每个颜色的衰减常数不同，因此产品多彩化不但困难，产品使用寿命也因而受到影响。小分 子有机电激发光元件虽在多彩化方面优于高分子有机电激发光元件，但设备投资及生产成本较高(因采加热蒸镀方 式蒸镀多层有机薄膜材料，为避免材料间的相互污染，故必须使用价格昂贵的多腔体的真空设备，且驱动电压大 及产出率较低。
OLED显示结构及发光原理
OLED显示结构及发光原理OLED（有机发光二极管）是一种基于有机分子的发光技术，它具有极高的色彩细腻度、对比度和视角范围，被广泛应用于显示领域。
OLED显示结构是由一系列的有机材料薄膜组成，它们在电流作用下发出光。
下面将详细介绍OLED的显示结构和发光原理。
1. 基底层（Substrate Layer）：一般是透明的玻璃或塑料基底，可提供强度和支持。
2. 阳极层（Anode Layer）：位于基底层之上，主要由导电材料构成，如ITO（透明导电氧化铟锡）等。
阳极层提供正极电流以激发有机发光材料。
3. 有机发光层（Organic Emitter Layer）：是OLED显示结构的核心部分。
它由有机发光材料构成，可以分为不同的层次，例如发光层、空穴传输层和电子传输层。
发光层是OLED的主要部分，有机分子在电流的作用下发光。
4. 电子传输层（Electron Transport Layer）和空穴传输层（Hole Transport Layer）：这两层主要负责正、负电荷的输送，并帮助控制电子和空穴的复合过程，从而产生发光效果。
5. 阴极层（Cathode Layer）：位于有机发光层的顶部，由电子传输材料构成。
阴极层具有低电子亲和能力，使电子能够输送到有机发光层并与空穴复合，产生发光效果。
OLED的发光原理是通过电流激活有机发光材料，使其发射光子。
OLED中的有机发光材料是半导体材料，其分子结构中含有共轭键，当给予其中一个分子一个光子激发，它将处于一个激发态。
然后，这个高能激发态分子会与一个低能激发态分子发生共振作用，将能量传递给低能激发态分子。
低能激发态分子进一步传递给阴极层，与电子复合，从而产生光子发射。
通过调节电流的大小，可以控制有机发光材料的亮度。
此外，通过使用不同类型的有机分子，可以实现不同颜色的发光，例如红色、绿色和蓝色。
通过将这些颜色的OLED像素排列成一个矩阵，就可以构成彩色OLED显示屏。
有机发光二极管材料系统简介-PPT课件
(Organic Light Emitting Diode，OLED)
材料系統簡介
Reporter：陳俊榮 Adviser：郭艷光 博士 Date：2019/04/06
Hale Waihona Puke OutlineIntroduction OLED元件結構簡介 OLED元件材料介紹 待續…
2019/04/06
國立彰化師範大學藍光實驗室 陳俊榮
有機薄膜構造的變化是元件特性的致命因素。 薄膜構造的變化與Tg值的高低有關並影響其結晶。 發光層的 Alq3 其 Tg 為 170 C，電洞傳輸層之 TPD 的 Tg 為 60 C(TPD有高的電洞移動率，但Tg太低而元件壽命短)。 以TPD為基本架構而形成星狀結構之高分子m-MTDATA，其 Tg值為75 C，若分子構造更進一步增大，可能提高為 100 C 以上。 最近報導顯示利用2個Spiro結合TPD構造其Tg可高達140C的 Spiro-TPD新化合物。 另有研究人員表示使 TPD進行多量化聚合反應而形成多量化 TPD可使Tg提升至145C(五量體TPD)，考量成膜性，四量體 TPD(TPTE)的特性較佳且Tg為130 C。
18
一般電洞傳輸層有機材料(4)
2019/04/06
國立彰化師範大學藍光實驗室 陳俊榮
19
電洞傳輸層材料特性探討
2019/04/06
國立彰化師範大學藍光實驗室 陳俊榮
15
一般電洞傳輸層有機材料(1)
2019/04/06
國立彰化師範大學藍光實驗室 陳俊榮
16
一般電洞傳輸層有機材料(2)
2019/04/06
國立彰化師範大學藍光實驗室 陳俊榮
17
一般電洞傳輸層有機材料(3)
有机发光二极管
有机发光二极管有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种基于有机半导体材料的光电器件。
它具有自发光、薄、柔性、广色域、高对比度、快速响应等优点，因此在显示技术领域有着广泛的应用前景。
本文将从OLED基本原理、发展历程、应用领域和前景等方面进行介绍。
OLED的基本原理是利用有机材料在电场的作用下发光的特性。
OLED器件结构包括发光层、电子传输层和空穴传输层。
当施加电压时，电子从电子传输层注入发光层，空穴从空穴传输层注入发光层，通过载流子的复合发光，从而产生可见光。
OLED的发光原理与传统的液晶显示器不同，它不需要背光源，因此可以实现自发光。
有机发光二极管起源于20世纪80年代初期的研究工作。
当时的研究人员发现某些有机物质在电场作用下会发光，这为有机发光二极管的发展奠定了基础。
随着有机材料和器件技术的不断进步，OLED 的亮度、效率和稳定性得到了显著提高。
1997年，三星电子推出了世界上第一款商用化的OLED显示器，打开了OLED商业化的大门。
随后，各大厂商纷纷加入到OLED技术的研发和应用中。
OLED在显示技术领域具有广泛的应用前景。
目前，OLED主要应用于手机屏幕、电视机、电子阅读器等消费电子产品中。
相比传统的液晶显示器，OLED具有更高的色域和对比度，能够呈现出更真实、生动的图像。
同时，OLED还具有柔性、轻薄等特点，可以应用于可弯折屏幕、可穿戴设备等领域。
另外，OLED还可以用于照明领域，具有节能、环保的特点。
一些研究者正在探索将OLED应用于医疗、汽车、航空航天等领域。
然而，OLED仍然面临一些挑战和限制。
首先，OLED的寿命较短，发光层易受潮湿和氧气的侵蚀。
其次，OLED的成本较高，目前仍然无法与液晶显示器竞争。
此外，OLED的量子效率仍有提升的空间，需要进一步提高发光效率和能耗。
因此，研究人员正在努力解决这些问题，推动OLED技术的进一步发展。
有机发光二极管原理
有机发光二极管原理有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种新型的发光器件，其原理基于有机材料的电致发光效应。
相比传统的LED（Light Emitting Diode），OLED具有更高的亮度、更大的可视角度和更低的功耗，因此在显示技术和照明领域具有广阔的应用前景。
OLED的基本结构由四个主要部分组成：阳极（Anode）、有机发光层（Organic Emissive Layer）、电子传输层（Electron Transport Layer）和阴极（Cathode）。
其中，阳极和阴极分别用于电流输入和电流输出，有机发光层用于发光，电子传输层用于电子的传输。
这四个部分通过层层叠加形成了一个薄膜结构。
当在OLED的阳极施加正电压，阴极施加负电压时，电子从阴极流向阳极，而正空穴则从阳极流向阴极。
当电子和正空穴在有机发光层相遇时，它们会发生复合，释放出能量。
这些能量以光的形式释放出来，形成可见光。
有机发光层中的有机材料的选择和结构设计对OLED的发光效果有重要影响。
OLED的发光原理主要涉及有机发光层中的激子（Exciton）和电子传输层的作用。
激子是电子和正空穴结合形成的一种激发态，具有稳定的光致发光特性。
当电子和正空穴在有机发光层相遇时，它们会形成激子，并在激子的作用下释放出能量，从而产生发光。
与无机发光二极管相比，OLED具有以下几个优点。
首先，OLED可以实现更高的亮度和更大的可视角度。
由于有机材料具有较高的光学透明性，电子和正空穴的复合过程更容易发生，因此OLED的亮度更高。
其次，OLED可以实现更低的功耗。
由于有机材料具有较低的电子传输特性，OLED的电流密度较低，从而降低了功耗。
此外，OLED 还可以实现更薄、更轻、更柔性的设备。
有机材料具有较好的机械柔性，因此可以在弯曲的表面上制作出柔性显示器。
然而，OLED也存在一些挑战和限制。
首先，有机材料的稳定性较差，易受到湿度、氧气和光的影响，容易发生衰减和老化。
有机发光二极管简介演示
自发光：OLED能够自发光，不需要外部光源。
色彩丰富：OLED能够呈现出丰富多彩的图像和视频。
视角广：OLED的视角比LCD更广，能够让更多人看到清 晰的图像。
厚度薄：OLED的厚度比LCD更薄，适合用于轻薄设备。
发展历程
01
02
03
04
1979年
有机发光二极管的概念被提出 。
1990年
有机发光二极管的研究取得了 突破性进展。
THANK YOU
感谢观看
05
有机发光二极管的市场与 展望
市场现状与趋势
当前市场规模
有机发光二极管（OLED）市场正在迅速扩大，根 据预测，未来几年市场规模将持续增长。
应用领域
OLED在电视、显示器、手机、照明等领域有着广 泛的应用，特别是在高分辨率和柔性显示方面。
市场趋势
随着技术的进步和成本的降低，OLED的应用领域 将进一步扩大，包括汽车、航空航天等。
性能优化方法
总结词
有多种方法可以优化OLED的性能，包括材料选择、器件结构设计和工艺控制等。
详细描述
为了提高OLED的性能，可以采用多种方法，包括材料选择、器件结构设计和工艺控制等。例如，选择具有高光 电性质的有机材料可以提高OLED的光电转换效率；采用多层结构设计和精细的工艺控制可以优化OLED的光学和 电学性能。
可穿戴设备
OLED的轻薄和柔性特点适合用 于可穿戴设备，如智能手表、 健身追踪器等。
车载娱乐系统
OLED屏幕能够呈现出清晰、色 彩丰富的图像，适合用于车载 娱乐系统。
02
有机发光二极管的结构与 原理
结构组成
01
02
03
阳极
通常由高功函数金属或透 明导电膜组成，用于发射 空穴。
有机发光二极管原理
有机发光二极管原理有机发光二极管（Organic Light Emitting Diode，简称OLED）是一种特殊的发光二极管，其工作原理是基于有机半导体材料的电致发光现象。
相比传统的LED，OLED具有更高的亮度、更宽的视角和更好的色彩表现力，因此在显示技术领域得到了广泛应用。
OLED的工作原理可以简单地描述为：在有机半导体材料中，通过施加电压使正负极之间形成电场，当电子和空穴在电场的作用下相遇并复合时，就会释放出能量并发光。
这种发光现象称为电致发光现象，是OLED实现显示的基础。
在OLED中，有机材料起到了关键的作用。
有机材料通常是由碳、氢、氮、氧等元素组成的高分子化合物，其特点是柔软、可塑性强、容易加工，因此能够制成薄膜状，便于制造各种形状和尺寸的显示器件。
此外，有机材料还具有较低的功率消耗、快速响应、高对比度等优点。
OLED的结构包括多个层次，其中最基本的是发光层。
发光层是由有机材料构成的，其能带结构决定了不同颜色的发光效果。
通过控制电场的强度和方向，可以调节发光层中电子和空穴的相遇概率，从而实现对发光颜色的控制。
除了发光层，OLED还包括其他关键层次，如电子传输层和空穴传输层。
电子传输层和空穴传输层分别用于电子和空穴的输运，以确保它们能够有效地到达发光层并发生复合。
此外，还有电极层用于提供电流，以及载流子注入层用于提高电子和空穴注入效率。
在OLED中，电子和空穴的注入和复合是通过两个不同的电极完成的，分别是阴极和阳极。
当施加正向电压时，电子从阴极注入，而空穴从阳极注入，它们在发光层相遇并复合时会产生光子，从而发光。
通过调节电压的大小和极性，可以控制电子和空穴的注入量，从而调节发光的亮度和颜色。
OLED的工作原理和结构使得它具有许多优点。
首先，OLED可以实现自发光，不需要背光源，因此可以实现更薄、更轻、更柔性的显示器件。
其次，OLED具有较高的亮度和更宽的视角，使得显示效果更加清晰和逼真。
oled有机发光材料
oled有机发光材料有机发光二极管（OLED）是一种新型的发光材料，它具有高对比度、快速响应、柔性、薄型化等特点，因此在显示技术领域具有广阔的应用前景。
本文将对OLED有机发光材料进行深入探讨，包括其基本原理、材料特性、制备工艺以及应用前景等方面。
OLED有机发光材料是一种由有机化合物构成的发光材料，其发光原理是通过在有机材料中加入电子和空穴，使之在电场的作用下发生复合，从而产生光子。
与传统的LED发光材料相比，OLED有机发光材料具有更高的发光效率和更广泛的发光颜色范围，可以实现全彩显示。
此外，OLED还具有自发光、柔性、薄型化等特点，可以制成柔性显示器、透明显示器等各种形态的显示设备。
在OLED有机发光材料的制备过程中，材料的选择至关重要。
常见的有机发光材料包括有机小分子材料和有机聚合物材料。
有机小分子材料具有较高的发光效率和纯度，但制备工艺复杂，成本较高；而有机聚合物材料具有较低的制备成本和较好的柔性，但发光效率和稳定性有待提高。
因此，如何选择合适的有机发光材料并优化制备工艺，是当前研究的重点之一。
目前，OLED有机发光材料已经在手机、电视、平板电脑等各种显示设备中得到广泛应用。
其优越的显示效果和柔性设计，使其在可穿戴设备、车载显示、智能家居等领域也具有广阔的应用前景。
未来随着技术的不断进步，OLED有机发光材料有望实现更高的发光效率、更广泛的应用领域。
综上所述，OLED有机发光材料作为一种新型的发光材料，具有独特的优势和广阔的应用前景。
随着技术的不断发展，相信OLED有机发光材料将在未来的显示技术领域发挥越来越重要的作用。
希望本文的介绍能够对OLED有机发光材料有所了解，并为相关领域的研究和应用提供一定的参考价值。
OLED显示系统设计
OLED显示系统设计一、概述OLED（有机发光二极管）显示系统是一种基于OLED技术的显示设备。
OLED技术是一种以有机材料为基础的光电技术，具有超薄、高亮度、高对比度、快速响应等特点，广泛应用于手机、电视、电子书、汽车显示屏等领域。
本文将介绍OLED显示系统的设计原理和关键技术。
二、OLED显示原理OLED显示原理是利用有机材料的电致发光特性，通过在OLED结构中加入电流，使有机材料发出光。
OLED结构由玻璃基板、阳极、有机发光材料层、电子注入层、电子传输层和阴极组成。
在通上电流后，阴极释放电子，经过电子传输层进入有机发光材料层，与阳极注入的正空穴结合，产生电子和正空穴复合的光子，从而形成发光。
1.显示控制芯片设计显示控制芯片是OLED显示系统的核心部分，负责控制OLED显示器的电压、电流和亮度等参数。
设计显示控制芯片时，需要根据OLED显示器的特性和要求，确定合适的控制算法。
同时，还要考虑低功耗、高可靠性和集成度等方面的要求。
2.电路驱动设计OLED显示器的电路驱动设计主要包括电源管理、信号处理和图像处理等部分。
电源管理模块负责为OLED显示器提供稳定的电源，保证其正常工作。
信号处理模块负责接收来自显示控制芯片的信号，并进行整理和处理，最终送达给OLED显示器。
图像处理模块负责对输入的图像数据进行处理，以适应OLED显示器的分辨率和色彩要求。
3.显示器封装设计显示器封装设计是将OLED显示器与其他必要的部件（如金属外壳、连接线路等）集成在一起，形成最终的显示设备。
封装设计需要考虑到显示器的外观、尺寸、重量、散热等方面的要求。
同时，还要确保封装结构的可靠性和耐用性，以提高用户体验和产品寿命。
4.系统软件设计OLED显示系统的软件设计主要包括驱动程序、图像处理算法和用户界面设计等部分。
驱动程序负责与硬件进行通信，控制显示控制芯片和电路驱动模块的工作。
图像处理算法负责将输入的图像数据转化为OLED显示器可以显示的形式。
有机发光二极管介绍
依据0LED材料在器件中的功能及器件结构的不同 ，OLED材料可区分为空穴注入层(HIL)、空穴传 输层(HTL)、发光层(EML)、电子传输层(ETL)、 电子注入层(EIL)等材料。其中，有些发光材料 本身具有空穴传输或者电子传输的功能，通常 被称为主发光体； 发光材料层中少量掺杂的有机荧光或者磷光染 料可以接受来自主发光体的能量转移并经由载 流子捕获而发出不同颜色的光，该掺杂发光材 料通常也被称为客发光体或者掺杂发光体。
OLED的不足:
(使用寿命短、屏幕大型化难 ) ◆ 目前，器件寿命还没有达到期望值(寿命通常只 有5000小时，要低于LCD至少1万小时的寿命) ◆ 目前，多用于中小尺寸显示和便携式产品， 用 于大尺寸显示产品还不太成熟 ◆ 由于是电流驱动，所以，长时间显示静态画面， 会加速发光材料的老化，尤其是白场信号 ◆ 在户外使用时，会受光子撞击而发光，因而，画 面的对比度降低，可读性会变差
OLED发光机理及结构介绍
OLED发光机理及结构介绍OLED（Organic Light-Emitting Diode，有机发光二极管）是一种新型的显示技术，它采用有机薄膜材料作为发光材料，通过电流通过发光材料来产生光。
OLED技术具有低功耗、高对比度、快速响应、广视角等优点，因此被广泛应用于各种显示设备中，如智能手机、电视机、电子阅读器等。
OLED的发光机理是基于有机发光材料的电致发光原理。
OLED的结构主要由五个层次组成：玻璃基板、透明导电层、有机电致发光层、电子传输层和金属电子流层。
首先是玻璃基板，它是OLED显示器的底部结构，主要用来提供对显示器的支撑和绝缘作用。
玻璃基板上涂覆有透明导电层，该层主要由氧化锡（ITO）或氧化铟锡（ITO）等材料组成，它具有优良的导电性能。
透明导电层的主要作用是提供电压来激活OLED。
有机电致发光层是OLED发光的核心，它由有机发光分子组成。
这些有机发光分子可以根据所加电压的不同产生不同的颜色。
有机电致发光层可分为三个子层：发光层、电子输运层和空穴输运层。
发光层是有机分子的主要位置，也是光的发射处。
电子输运层和空穴输运层则用来输送电子和空穴，以确保光的发射效率。
电子输运层和空穴输运层位于有机电致发光层的两侧。
