CMC-MX内置旁路软起动器产品说明书CMC-MX内置旁路软起动器中文说明书版本：2.2日期：2016.02.25安全注意事项(1)主回路电源得电后即存在危险电压。
(2)不允许将输入端(1L1、3L2、5L3)接到输出端(2T1、4T2、6T3)。
(3)不允许软起动器输出端(2T1、4T2、6T3)接补偿电容或压敏电阻。
(4)软起动器与变频器互为备用时，二者输出端要彼此隔离。
(5)不要试图修理损坏的器件，请与供货商联系。
(6)散热器的温度可能较高。
(7)严禁在软起动输出端反送电。
(8)软起动器在起动或停止状态时，输出侧都存在高压。
CMC-MX内置旁路软起动器产品说明书目录前言 (5)第一章CMC-MX软起动器的作用及特点 (6)1.1作用 (6)1.2特点 (6)第二章收货检查 (8)第三章使用条件及安装 (10)3.1使用条件 (10)3.2安装方向 (10)3.3安装空间 (10)3.4电路安装 (11)第四章电路连接 (12)4.1基本接线原理图 (12)4.2三角形内接连接图 (13)4.3典型应用接线图 (14)4.4端子说明 (15)第五章显示及操作说明 (16)5.1面板示意图 (16)5.2按键功能说明 (16)5.3显示状态说明 (17)5.4修改参数项操作流程 (17)第六章软起动器的控制模式 (18)6.1限流软起动 (18)6.2电压斜坡起动 (19)6.3突跳转矩软起动 (19)6.4自由停车 (20)6.5软停车 (20)第七章参数项及其说明 (21)7.1起停控制参数菜单C000-C016共17个参数 (21)7.2电机保护参数菜单C100-C116共17个参数 (21)7.3端口设置参数C200-C216共17个参数 (22)7.4记录功能参数C300-C316共17个参数 (23)7.5功能说明 (23)第八章故障检测与排除 (27)8.1故障代码表 (27)8.2故障排除 (28)第九章通讯控制 (29)9.1协议内容 (29)9.2总线结构 (29)9.3协议说明 (29)9.4通讯帧结构 (30)9.5地址说明 (31)9.6控制命令参数地址 (32)9.7功能码概述 (33)9.8通讯时间间隔 (34)9.9注意事项 (34)9.10通讯故障代码分析 (34)第十章日常维护 (36)附表一：软起动标准接线规格型号及附件选用(以380V为例) (37)附表二：软起动内三角接线规格型号及附件选用(以380V为例) (37)附表三：软起动器外形及开孔尺寸(单位：mm以380V为例) (39)附表四：软起动器选型 (41)附表五：不同应用的基本设置(以下设置仅供参考) (42)CMC-MX内置旁路软起动器产品说明书前言感谢您使用西安西驰电气股份有限公司生产的CMC-MX电动机软起动器。
西驰软启动说明书
前言感谢您选用西安西驰电气有限责任公司生产的CMC-S系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
注：产品出厂后依据保修卡对产品实行保修。
一年内若因质量问题出现损坏实行免费保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。
1．概述：CMC-S 系列是一种新型智能化的异步电动机软起动装置，它是集起动、显示、保护、数据采集于一体的电机终端控制设备。
用户使用较少的元件，就可实现较复杂的控制功能。
而中文界面又使得操作更趋简便。
1．1 收货检查开箱后取出软起动器，请检查以下项目：1．请检查产品在运输中是否有损伤，如：外壳凹陷、变形，内部连线、连接件松动等。
2．检查是否随机配备产品合格证、保修卡、《用户手册》各一份。
3．检查铭牌以确认收到的产品与订购的产品一致。
4．如果您订购了RS485的通讯配件，确认收到的选配件是您所需要的。
注意：如果发现软起动有损坏，请与供应商联系。
1．2 储存本产品在安装之前必须放置于包装箱内，若暂不使用需要将其妥善保护贮存于无灰尘、通风好的场所。
1．3 软起动器的铭牌说明1．4 CMC-S 系列软起动器的特性 ● 多种起动方式电压斜坡起动、电流限幅起动、斜坡+限流起动，并可在每种方式下施加可编程突跳起动转矩。
独特的基础算法使得电机起动、停止更加准确、平滑。
● 先进的通讯功能配有RS485通讯接口，方便用户网络连接控制，提高系统的自动化水平及可靠性● 实用的模拟信号控制功能用户可输入4～20mA 或0～20mA 标准模拟信号，并可在操作面板CMC 系列电机软起动器 CMC — 型 号： CMC-****-* 适用电压等级：输入电压： 3 ø 380V AC 3-380V ，6-660V适配电机： *** KW 适配电机功率：出厂编号： ********* 045即45KW出厂日期： 年 月 系列编号：S-智能型产品代号上进行模拟量的上、下限设定，实现对电机起、停控制及报警。
变频器说明书CMCP说明书
目录前言 (2)1．产品型号及收货检查 (3)2．安装 (4)3．接线 (5)&3.1 主回路接线 (5)&3.2 控制回路接线 (5)4．设定 (8)&4.1 初始电压(U INI)设置 (9)&4.2 起动时间设置 (9)&4.3 停止时间设置 (10)&4.4 起动电流(I LIM)设置 (10)5．正常状态指示 (11)6．维护 (12)7．故障分析 (12)8．技术参数 (14)&8.1 一般参数 (14)&8.2 基本接线图 (15)9．不同应用的基本设置 (16)安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！CMC—P软起动器停止后，继电器端子上（6、7、8、9）依然存在危险电压。
！不允许软起动器输出端（2L1、4L2、6L3）接补偿电容器或压敏电阻。
！电机综合保护器应接于软起动器输入端（1L1、3L2、5L3），不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高（在线运行方式下）。
！严禁在软起动输出端反送电。
1前言感谢您选用西安西驰电气有限责任公司生产的CMC-P系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
注：产品出厂后依据保修卡对产品实行保修。
请您在收到货物后，认真填写保修卡并将保修卡寄回西安西驰电气有限责任公司或供货单位。
2CMC-P 软起动器用户手册31.产品型号及收货检查设备拆封后请按下列步骤仔细检查，如发现问题，请及时与供货商联系。
&1.1 铭牌检查请检查您收到的产品规格型号与您所订购的是否相符。
CMC-M软起动器说明书
前言感谢您使用西安西驰电气有限责任公司生产的CMC-M系列电动机软起动器。
为了充分发挥软起动器的功能，请您按规程正确操作和使用，并确保操作者的安全，在使用前请详细阅读本《用户手册》。
当您在使用中发现疑难问题而本用户手册无法提供解答时，请与西安西驰电气有限责任公司或各地代理、经销商联系，我们将竭诚为您服务。
CMC-M软起动器用户手册第一章CMC-M软起动器的作用及特点1.1作用CMC-M电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
它能无阶跃地平稳起动/停止电机，避免因采用直接起动、星/三角起动、自耦减压起动等传统起动方式起动电机而引起的机械与电气冲击等问题，并能有效地降低起动电流及配电容量，避免增容投资。
1.2特点◆多起动方式：用户可选择限流软起动、电压斜坡起动、电流斜坡起动，并可在每种方式下施加可编程突跳起动转矩及起动电流限制。
最大程度满足现场需求，实现最佳起动效果。
◆高可靠性有高性能微处理器对控制系统中的信号进行数字化处理，避免了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
◆强大的抗干扰性控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，避免了主电网上干扰引起的软起动器误动作。
◆简便的调整方式控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
◆结构的优化独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节约系统改造费用◆电源频率自适应电源频率50/60Hz自适应功能，方便用户使用。
◆具有可编程数字输入、可编程继电器输出、4-20mA电流输出功能。
◆电机的保护多种电机保护功能（如过流、输入\输出缺相、晶闸管短路、过热保护、漏电检测、电子热过载等）确保电机及软起动器在故障或误操作时不被损坏。
◆维护简便由4位数码显示组成的监控信号编码系统，24小时监控系统设备的工作状况，同时提供快速故障诊断。
CMC-M软起动器用户手册第二章收货检查每台软起动器在出厂前均进行了全部功能及运行测试，用户在收到设备并拆封后，请按下列步骤检查。
软启动器说明书
软启动器说明书软启动器是一种方便用户在计算机上快速启动应用程序或访问特定功能的工具。
它通常提供一个可自定义的界面，其中包含了用户经常使用的程序快捷方式和操作按钮。
以下是软启动器的使用说明书：1. 安装软启动器：将软启动器的安装程序下载到计算机上，并按照安装向导的指示进行安装。
安装完成后，软启动器会在计算机的任务栏或桌面上显示一个图标。
2. 配置快捷方式：双击软启动器的图标，打开软启动器的配置界面。
在配置界面上，你可以添加或删除应用程序的快捷方式，以及设定快捷键等。
3. 添加应用程序快捷方式：在配置界面上点击“添加”按钮，然后选择想要添加的应用程序。
你可以在计算机的文件浏览器中浏览并选择应用程序的可执行文件，或者通过搜索功能快速找到应用程序。
添加完成后，应用程序的图标将会出现在软启动器的界面上。
4. 设定快捷键：如果你希望通过键盘快捷键来启动应用程序，你可以在配置界面中为每个快捷方式设定一个快捷键。
点击对应的快捷方式，在弹出的对话框中按下希望设定的快捷键，然后点击“确定”。
5. 启动应用程序：在软启动器的界面上，你可以点击相应的应用程序图标来启动应用程序。
如果你为应用程序设定了快捷键，你也可以通过按下快捷键来启动应用程序。
6. 其他功能：软启动器还可能提供其他功能，比如搜索功能、文件管理功能等。
你可以根据软启动器的具体功能来使用这些功能。
请注意，不同的软启动器可能具有不同的界面和操作方法，上述说明仅供参考。
具体的软启动器使用方法请参考软启动器的用户手册或帮助文档。

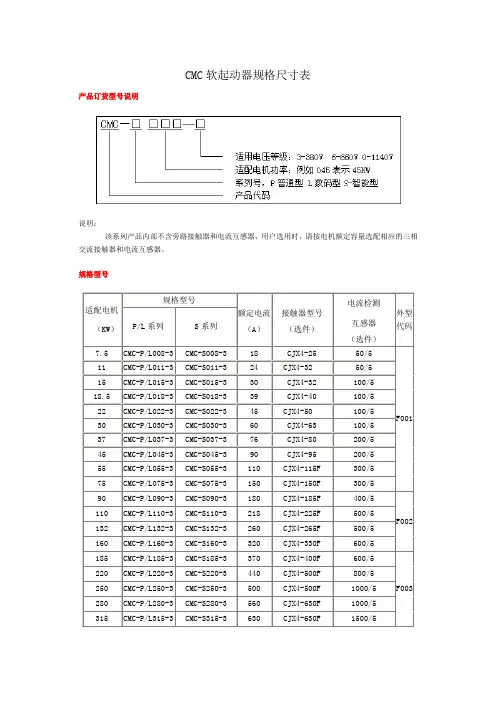

CMC软起动器规格尺寸表
