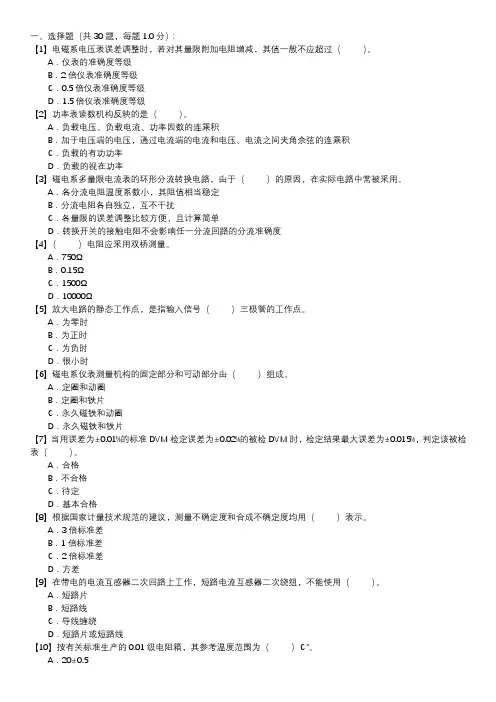

职业技能试卷 — 电测仪表(第127套)
一、选择题（共 30 题，每题 1.0 分）：【1】电磁系电压表误差调整时，若对其量限附加电阻増减，其值一般不应超过（）。
A．仪表的准确度等级B．2倍仪表准确度等级C．0.5倍仪表准确度等级D．1.5倍仪表准确度等级【2】功率表读数机构反映的是（）。
A．负载电压、负载电流、功率因数的连乘积B．加于电压端的电压，通过电流端的电流和电压、电流之间夹角余弦的连乘积C．负载的有功功率D．负载的视在功率【3】磁电系多量限电流表的环形分流转换电路，由于（）的原因，在实际电路中常被采用。
A．各分流电阻温度系数小，其阻值相当稳定B．分流电阻各自独立，互不干扰C．各量限的误差调整比较方便，且计算简单D．转换开关的接触电阻不会影响任一分流回路的分流准确度【4】（）电阻应采用双桥测量。
A．750ΩB．0.15ΩC．1500ΩD．10000Ω【5】放大电路的静态工作点，是指输入信号（）三极管的工作点。
A．为零时B．为正时C．为负时D．很小时【6】磁电系仪表测量机构的固定部分和可动部分由（）组成。
A．定圈和动圈B．定圈和铁片C．永久磁铁和动圈D．永久磁铁和铁片【7】当用误差为±0.01%的标准DVM检定误差为±0.02%的被检DVM时，检定结果最大误差为±0.015%，判定该被检表（）。
A．合格B．不合格C．待定D．基本合格【8】根据国家计量技术规范的建议，测量不确定度和合成不确定度均用（）表示。
A．3倍标准差B．1倍标准差C．2倍标准差D．方差【9】在带电的电流互感器二次回路上工作，短路电流互感器二次绕组，不能使用（）。
A．短路片B．短路线C．导线缠绕D．短路片或短路线【10】按有关标准生产的0.01级电阻箱，其参考温度范围为（）℃。
A．20±0.5B．20±0.2C．20±0.1D．20±1【11】磁通密度的单位名称是（）。
A．特[斯拉]B．高[斯]C．千瓦o时D．欧[姆]【12】检验数字相位仪基本测量误差时，应在数字相位仪的A、B两通道上输入（）信号，然后逐一改变两通道的相位差，检验其测量误差最大值。
一种高精度三相工频标准谐波信号源的设计
新型高精度三相工频标准谐波信号源硬件原理 图如图１所示。由键盘和触摸屏等输入设备，或通 过网络等远程方式，输入需输出的六路信号的基波 和谐波的频率、幅值和相位等参数到ＥＰ９３１５片上 系统中后，由ＥＰ９３１５中的ＭａｖｅｒｉｃｋＣｒｕｎｃｈ数学协 处理器先进行归一化处理，然后根据第一节中的式 （１）～（６）进行等周期采样计算和离散量化处理， 并将离散化后的六路波形按一定的顺序存入大容量 双口ＲＡＭ ＩＤＴ７０Ｖ２８Ｌ中。然后ＥＰ９３１５通过双口 ＲＡＭ通知ＳＰＡＲＴＡＮ３ ＦＰＧＡ离散化波形已准备好， 同时告知其各路输出频率和幅值信息。而后，ＦＰＧＡ 先将存于双口ＲＡＭ中的六路波形数据分步调入其 六路缓存莺新排列后，按照输出频率要求，通过其 内的全数字锁相环输出一精准的标准时钟，将六路 波形数据同时打入Ｄ／Ａ转换器，同时，根据输出幅 值要求，控制六路直流基准与Ｄ／Ａ转换器输出值相 乘，实现输出幅值控制。最后，经滤波器输出所要 求的三相六路模拟信号。
【４】 张明亮等．河南电力调度规程．河南省电力公司：
后便还原出了原信号。用这种方法的优点是软硬件
设计都比较简单。但当需要处理复杂周期波形及其 之间的精密相位和幅值关系时，则非常不便。随着
电子技术的飞速发展，数字信号处理器件、大容量 高速ＲＡＭ和高精度Ｄ／Ａ等器件的应用越来越广泛，
价格也越来越便宜，从而为高精度三相工频标准谐 波信号源的设计提供了新的选择。我们设计的新型
Ｂｌ篓＿＾！。ｋ一
ＡＲＭ蛇Ｉ丌
｛‰［疗】）、｛“。啪和｛ｆａ㈨、｛ｉｂ…、｛ｆｃ㈨，ｎ＝０、
１、２、…、Ⅳ－１。将这六路离散信号序列直接存入六 片ＲＡＭ中，然后由一标准时钟发生器商接作为六片 ＲＡＭ的地址计数器的时钟信号，使其依次对六路 ＲＡＭ进行选址，将存储在其中的数字化波形顺序读 出，并通过Ｄ／Ａ转换器和滤波器后便可还原出式（１） 一（６）的原始信号。这种新方案充分利用了最新的 电子技术成果，直观简便，可方便地实现复杂的周期 波形及其之间的精密相位和幅值关系的信号输出。
程控电源品牌有哪些_程控电源品牌汇总
程控电源品牌有哪些_程控电源品牌汇总程控电源品牌汇总——美国AMETEKAmetek阿美特克可编程电源事业部总部位于加利福利亚州的圣地亚哥，它是一家全球领先的精密、可编程电源及电子负载设计与生产厂家，其产品广泛应用于多个式业领域的研发、自动测试设备（ATE）、过程控制、电源总线模拟及电源调节方面。
阿美特克可编程电源事业部是阿美特克有限公司的下属部门，它于收购CaliforniaInstruments公司及Xantrex公司的可编程电源部门后成立。
阿美特克是一家全球领先的电子仪器和机电装置制造商，其年销售额超过25亿美元。
程控电源品牌汇总——韩国ODAODA是一家以测试电源和电子负载为主要开发仪器的韩国开发商，在全球范围内广泛提供贴牌生产和贴牌设计的可编程DC电源和负载，并提供电源老化系统，LED老化系统，产品的寿命也十分乐观。
程控电源品牌汇总——安捷伦安捷伦科技有限公司是一家多元化的高科技跨国公司，它于1999年从惠普研发有限合伙公司中分离出来，主要致力于通讯和生命科学两个领域内产品的研制开发、生产销售和技术服务等工作。
安捷伦的化学分析业务主要提供气相色谱，气相色谱-单四级杆质谱、串联四级杆质谱、四级杆飞行时间质谱等高端设备，2009年收购瓦里安后，安捷伦整合了光谱产品线与化学分析业务及其真空设备，并在无机领域中提供ICP，ICP-MS等产品，目前ICP-MS销量全球第一。
程控电源品牌汇总——明纬海明纬电子实业有限公司是一家集设计开发、生产、贸易于一体的高科技开关电源制造商。
生产的开关电源具有质优价廉、性能稳定，安全可靠，使用寿命长等特点，广泛应用于工控自动化领域、LED显示屏、通讯、仪器仪表等行业，是取代传统控制变压器的理想升级换代产品。
公司的产品设计符合美国ULl012、德国TUVEN60950，欧共体EMCLVD、IEC950、VL1950。
三相电源监测传感器系列产品说明书
2C D C 251 054 F 0t 08ᕅ ᕄ ᕃᕉᕇᕆ ᕈ ᕊCM-MPN.522C D C 251055 F 0t 08ᕅ ᕄ ᕃᕉᕇᕆ ᕈ ᕊCM-MPN.622C D C 251 056 F 0t08ᕅ ᕄ ᕃᕉᕇᕆ ᕈ ᕊCM-MPN.72Multifunctional three-phase monitoring relaysCM-MPN.52, CM-MPN.62 and CM-MPN.72Data sheetApplicationThe CM-MPN.x2 are multifunctional monitoring relays for three-phase mains. They monitor the phase parameters phase sequence, phase failure, over- and undervoltage and phase unbalance.The threshold values for over- and undervoltage and phase unbalance are adjustable.Order dataOrder data - AccessoriesFeaturesMonitoring of three-phase mains for phase sequence (can be switched off), phase failure, over- andu ndervoltage as well as phase unbalance Automatic phase sequence correction configurableThreshold values for phase unbalance, over- and undervoltage are adjustable as absolute values Tripping delay can be adjusted or switched off by means of a logarithmic scale ON-delayed or OFF-delayed tripping delay selectable Powered by the measuring circuit True RMS measuring principle1x2 or 2x1 c/o (SPDT) contact configurable 3 LEDs for status indicationApprovalsA UL 508, CAN/CSA C22.2 No.14(only CM-MPN.52 und CM-MPN.62)C GLD GOST K CB scheme ECCCMarksa CE bC-TickR/T: yellow LED - relay status, timingF1: red LED - fault message F2: red LED - fault messageAdjustment of the trippingd elay t V Adjustment of the thresholdvalue for overvoltage6 Adjustment of the threshold value for undervoltage7 Adjustment of the threshold value for phase unbalance 8 Function selection(see DIP switch functions) / Marker labelOperating modeConfiguration of the devices is made by means of setting elements accessible on the front of the unit and signalling is made by means of front-face LEDs.Adjustment potentiometerThreshold valuesBy means of three separate potentiometers with direct reading scales, the threshold values for over- and undervoltage as well as for phase unbalance can be a djusted within the measuring range.Tripping delay t VThe tripping delay t V can be adjusted within a range of 0.1-30 s by means of a potentiometer with logaritmic scale. By turning to the left stop, the tripping delay can be switched off.DIP switches2C D C 252 041 F 0b 08LEDs1) Possible misadjustments of the front-face operating controls:Overlapping of the threshold values: An overlapping of the threshold values is given, if the threshold value foro vervoltage is set to a smaller value than the threshold value for u ndervoltage.DIP switch 3 = OFF and DIP switch 4 = ON: Automatic phase sequence c orrection is activated and selected operating mode is 1x2 c/o (SPDT) contactsDIP switch 2 and 4 = ON: Phase sequence detection is deactivated and the automatic phase sequence correction is activedFunction diagram legendG Control supply voltage not applied / Output contact open / LED off B Control supply voltage applied / Output contact closed / LED glowingPhase sequence and phase failure monitoringApplying control supply voltage begins the fixed start-up delay t S . When t S is complete and all phases are present with correct voltage, the output relays energize and the yellow LED R/T glows. Phase sequence monitoringIf phase sequence monitoring is activated, the output relays de- e nergize as soon as a phase sequence error occurs. The fault is displayed by alternated flashing of the LEDs F1 and F2. The output relays re- energize automatically as soon as the phase sequence is correct again. Phase failure monitoringThe output relays de-energize instantaneous if a phase failure o ccurs. The fault is indicated by lightning of LED F1 and flashing of LED F2. The output relays re-energize automatically as soon as the voltage returns to the tolerance range.25-2625-28L1, L2, L315-1615-182C D C 252 094 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet s = start-up delay fixed 200 msFunction descriptions/diagramsOver- and undervoltage monitoring 1x2 c/o (SPDT) contactsjApplying control supply voltage begins the fixed start-up delay t S . When t S is complete and all phases are present with correct voltage and with correct phase sequence, the output relays energize and the yellow LED R/T glows.Type of tripping delay = ON-delay AIf the voltage to be monitored exceeds or falls below the set threshold value, the output relays de-energize after the set tripping delay t V is complete. The LED R/T flashes during timing and turns off as soon as the output relays de-energize.The output relays re-energize automatically as soon as the voltage returns to the tolerance range, taking into account a fixed hysteresis of 5 %. The LED R/T glows.L1, L2, L315-1615-18> U > U - 5 %< U + 5 %< U25-2625-282C D C 252 090 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet s = start-up delay fixed 200 ms t v = adjustable tripping delayType of tripping delay = OFF-delay BIf the voltage to be monitored exceeds or falls below the set threshold value, the output relays de-energize instantaneously and the LED R/T turns off.As soon as the voltage returns to the t olerance range, taking into account a fixed hysteresis of 5 %, the output relays re-energize a utomatically after the set tripping delay t V is complete. The LED R/T flashes d uring timing and turns steady when timing is c omplete.25-2625-28L1, L2, L315-1615-18> U> U - 5 %< U + 5 %< U2C D C 252 091 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet s = start-up delay fixed 200 ms t v = adjustable tripping delayOver- and undervoltage monitoring 2x1 c/o (SPDT) contactiApplying control supply voltage begins the fixed start-up delay t S . When t S is complete and all phases are present with correct v oltage and with correct phase sequence, the output relays energize. The yellow LED R/T glows as long as at least one output relay is e nergized.Type of tripping delay = ON-delay AIf the voltage to be monitored exceeds or falls below the set threshold value, output relay R1 (overvoltage) or output relay R2 (undervoltage) de-energizes after the set tripping delay t V is c omplete. The LED R/T flashes during timing.The corresponding output relay re-energizes automatically as soon as the voltage returns to the tolerance range, taking into a ccount a fixed hysteresis of 5 %.L1, L2, L315-1615-1825-2625-28> U> U - 5 %< U + 5 %< U2C D C 252 006 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet s = start-up delay fixed 200 ms t v = adjustable tripping delayType of tripping delay = OFF-delay BIf the voltage to be monitored exceeds or falls below the set threshold value, output relay R1 (overvoltage) or output relay R2 (undervoltage) de-energizes instantaneously.As soon as the voltage returns to the tolerance range, taking into a ccount a fixed hysteresis of 5 %, the corresponding output relay re-energizes automatically after the set tripping delay t V is complete. The LED R/T flashes during timing.L1, L2, L315-1615-1825-2625-28> U > U - 5 %< U + 5 %< U2C D C 252 007 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet s = start-up delay fixed 200 ms t v = adjustable tripping delayPhase unbalance monitoringApplying control supply voltage begins the fixed start-up delay t S . When t S is complete and all phases are present with correct voltage and with correct phase sequence, the output relays energize and the yellow LED R/T glows.Type of tripping delay = ON-delay AIf the voltage to be monitored exceeds or falls below the set phase unbalance threshold value, the output relays de-energize after the set tripping delay t V is c omplete. The LED R/T flashes during timing and turns off as soon as the output relays de-energize.The output relays re-energize automatically as soon as the voltage r eturns to the tolerance range, taking into account a fixed hysteresis of 20 %. The LED R/T glows.L1, L2, L315-1615-1825-2625-282C D C 252 092 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valueUnbalanceUnbalance - HysteresisUnbalance + HysteresisUnbalancet s = start-up delay fixed 200 ms t v = adjustable tripping delayType of tripping delay = OFF-delay BIf the voltage to be monitored exceeds or falls below the set phase unbalance threshold value, the output relays de-energize i nstantaneously and the LED R/T turns off.As soon as the voltage r eturns to the t olerance range, taking into account a fixed hysteresis of 20 %, the output relays re-energize automatically a fter the set tripping delay t V is c omplete. The LED R/T flashes d uring timing and turns steady when timing is c omplete.25-2625-28L1, L2, L315-1615-182C D C 252 093 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valueUnbalanceUnbalance - HysteresisUnbalance + HysteresisUnbalancet s = start-up delay fixed 200 ms t v = adjustable tripping delayAutomatic phase sequence correctionThis function can be selected only if phase sequence monitoring is activated k (DIP switch 3 = ON) and operating mode 2x1 c/o (SPDT) contact j is selected (DIP switch 2 = OFF).Applying control supply voltage begins the fixed start-up delay t S1. When t S1 is complete and all phases are present with correct voltage, output relay R1 energizes. Output relay R2 energizes when the fixed start-up delay t S2 is complete and all phases are present with correct phase sequence. Output relay R2 remainsde-energized if the phase sequence is incorrect.If the voltage to be monitored exceeds or falls below the set threshold values for phase unbalance, over- or undervoltage or if a phase failure occurs, output relay R1 de-energizes and the LEDs F1 and F2 indicate the fault.Output relay R2 is responsive only to a false phase sequence. In conjunction with a reversing contactor combination, this enables an automatic correction of the rotation direction. See circuit diagrams.L1, L2, L315-1615-1825-2625-282C D C 252 085 F 0207F1: red LED F2: red LED R/T: yellow LEDMeasuring valuet S1 = start-up delay of R1 fixed 250 ms t S2 = start-up delay of R2 fixed 200 ms2C D C 252 086 F 0b 072C D C 252 087 F 0b 07Control circuit diagram (K1 = CM-MPN.x2)Power circuit diagramConnection diagramL1L228261525L3L3151618262825L2L116182C D C 252 038 F 0b 08L1, L2, L3 Control supply voltage = measuring voltage 15-16/18 Output contacts -25-26/28 closed-circuit principleCM-MPN.52, CM-MPN.62, CM-MPN.72Data at T a = 25 °C and rated values, unless otherwise indicatedData at T a = 25 °C and rated values, unless otherwise indicated1)Closed-circuit principle: Output relay(s) de-energize(s) if measured value exceeds or falls below the adjusted threshold value1112Technical diagramsLoad limit curvesAC load (resistive)2C D C 252 194 F 0205DC load (resistive)2C D C 252 193F 0205Derating factor Fat inductive AC load2C D C 252 192 F 0205Switching current [A]S w i t c h i n g c y c l e s2C D C 252 148 F 0206Dimensionsin mm2C D C 252 032 F 000313Further documentationYou can find the documentation online at /lowvoltage R Control Products R Electronic Relays and ControlsDimensions - Accessoriesin mm2C D C 252 009 F 00102C D C 252 010 F 0010ADP .02 - Adapter for screw mountingMAR.02 - Marker label2C D C 252 009 F 0010COV .02 - Sealable transparent coverABB STOTZ-KONTAKT GmbHP. O. Box 10 16 8069006 Heidelberg, Germany Phone: +49 (0) 6221 7 01-0Fax: +49 (0) 6221 7 01-13 25E-mail:*****************.comYou can find the address of your local sales organisation on theABB home page/contacts-> Low Voltage Products and Systems Contact usNote:We reserve the right to make technical changes or modify the contents of this document without prior notice. With regard to purchase orders, the agreed particulars shall prevail. ABB AG does not accept any responsibility whatsoever for potential errors or possible lack of information in this document.We reserve all rights in this document and in the subject matter and illustrations contained therein. Any reproduction, disclosure to third parties or utilization of its contents – in whole or in parts – is forbidden without prior written consent of ABB AG. Copyright© 2010 ABBAll rights reserved D o c u m e n t n u m b e r . 2 C D C 1 1 2 1 2 8 D 0 2 0 1 ( 0 7 / 1 0 )。
电测仪表专业技能考试题库与答案
电测仪表专业技能考试题库与答案1、电磁系仪表本身消耗功率较大，所以使用它们进行测量时，必须估计到电压表内阻()而影响被测电路工作状态。
A、不变B、为零C、过大D、过小答案：D2、单相电动系功率表的角误差在cosφ=1时()。
A、不呈现B、为1/4C、为1/5D、最大答案：A3、电流互感器铭牌上所标的额定电压是指()。
A、一次绕组对二次绕组和对地的绝缘电压B、一次绕组对地的绝缘电压C、一次绕组的额定电压D、二次绕组对地的绝缘电压答案：A4、检定10-3Ω标准电阻，采用哪种电桥()。
A、三次平衡电桥B、交流电桥C、单电桥D、直流双臂电桥答案：D5、当测量结果以代数和的方式与修正值相加后，其系统误差的绝对值将（）。
A、变大B、变小C、不变D、等于零答案：B6、测量某高阻箱的1000MΩ电阻时，在施加2.5kV电压后，电阻值随时间而改变的主要原因是()。
A、介质吸收B、湿度影响C、自热影响D、静电影响答案：A7、（）不是计量标准考核的内容A、计量标准器及配套设备B、计量标准的主要计量特性C、社会经济效益D、环境条件及设施答案：C8、测定直流标准源的输出电流负载调整率时，负载电阻RL值应()移动。
A、不B、由0向额定值C、由∞向0方向D、由额定值向∞方向答案：B9、一台（0~200）V的电压表，说明书说明其引用误差上限为±2%。
说明该电压表的任意示值的用绝对误差表示的最大允许误差为（）。
A、±4VB、±2VC、±1.5VD、±0.04V答案：A10、电磁系仪表波形误差的大小()。
A、与谐波分量幅值无关，与谐波相对于基波的相位有关B、与谐波分量幅值无关，还与谐波相对于基波的相位无关C、与谐波分量幅值有关，还与谐波相对于基波的相位有关D、与谐波分量的幅值有关，与谐波相对于基波的相位无关答案：C11、对被测量进行了5次独立重复测量，得到以下测量值：0.31，0.32，0.30，0.35，0.32。
三相交直流标准源
三相交直流标准源别称:三相交直流指示仪表检定装置、三相多功能电能表检定装置、电能表现场校验仪、三相交直流仪表校验装置、变送器/交流采样现场校验仪、三用表校验装置、交直流标准源、三相程控精密测试电源、标准测试电源、三相标准源如图所示以BRT330B 三相交直流标准源为例，是基于高速32位DSP、大规模可编程逻辑阵列FPGA、高速高精度AD、DA转换电路以及高保真功率放大器构成的新一代高精度交直流标准源。
适用于各种电压、电流、功率、相位、频率等电参数设备的检测和校正，是电力部门、计量部门、质检部门、科研单位、高等院校及电能表配电终端、用电管理、负荷控制、电能质量、无功补偿装置等生产研发企业。
BRT330B三相交直流标准源特性1、将系统、测试和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
2、输出交直流电压、电流、相位和功率均为高精度、高稳定度标准源，软件校准。
各项输出均采用动态负载自动调整技术,降低了负载调整率。
3、采用高速交流采样、高速数字信号处理器（32位DSP）、大规模可编程逻辑阵列FPGA、大功率集成功放、嵌入式计算机系统设计而成，将系统、测试和信号高度集成，体积小，重量轻，可靠性极高，功能性极强，4、可广泛用于检测各种数字仪表、指示仪表、电能表、互感器、数字测控装置、变送器、交流采样装置、负控终端、用电管理终端、集中器、无功补偿控制器及其他电子产品的各项指标。
5、可软件校准输出电压、电流、相位和功率，各项输出均采用动态负载自动调整技术,降低了负载调整率。
软硬件PID控制、设置点一次到位。
6、集交直流源输出、电能表测量、变送测量于一体，方便快捷。
既能显示相位矢量，又能直观的显示电压、电流的时域波形。
7、可叠加输出2-63次任意多次的谐波，同时显示各次谐波的幅度和初始相位。
谐波显示一目了然并能自行设定谐波配方，一键启动。
三相电源监控馈线检测器说明书
DescriptionDPC01and PPC01are 3-phase mains monitoring relays.They operate on 3P and 3P+N systems,monitoring phase loss and phase sequence,overvoltage and undervoltage,voltage asymmetry and tolerance.Power supply provided by the monitored mains.Two independent delay functions,up to 30s,for over /under voltage and asymmetry /tolerance alarms.Benefits•Wide voltages and frequency ranges .Working in systems from 100to 690VAC and 50to 400Hz.•Adjustable voltage levels,asymmetry,tolerance and time delay .To allow a correct response to real alarm conditions.•Output and status LED indication .For quick troubleshooting.•Two mounting versions .Available for DIN-rail (DPC01)and Plug-in (PPC01)mounting.•Adjustable power ON delay .To avoid nuisance tripping at start-up.•Ultra-high harmonic immunity .For very noisy environments.Main features •Monitoring 3-phase mains with 3wires (3P)or 4wires (3P+N).•Detection of the correct phase sequence,phase loss,asymmetry and tolerance.•Front dial adjustable overvoltage,undervoltage,asymmetry and tolerance setpoints.•Time delay.•Two changeover relay outputs.DPC01,PPC01True RMS 3-Phase voltage monitoringrelayOrder codeStructureDPC01PPC01(( ( FeaturesPower supplyInputs(*)Note:connect the neutral only if it is intrinsically at the star centre.OutputsInsulationGeneralDIN-rail Plug-inEnvironmentalresistanceVibration/ShockThe packaging type is designed and implemented in such manner that the severity class parameters will not be exceeded during transportation.Compatibility and conformity2014/35/EU Low voltage) Operating descriptionFig.1DIP switch settings M44Fig.2DIP switch settings M11Fig.3DIP switch settings M23Fig.4DIP switch settings M48Fig.5DIP switch settings M49Fig.6DIP switch settings M69Device configurationThe relay operates when all the phases are present,the phase sequence is correct and the input voltage levels are within set limits.Delay on alarm is configurable by front dials,each one of the two alarms(undervoltage/overvoltage or asymmetry/tolerance)can be set with individual delay.Asymmetry is an indicator of the mains quality and it is defined as the absolute value of the maximum deviation among the mains voltages,divided by the nominal voltage of the3-phase system.The definition changes according to the voltage reference:Phase-phase monitoring Phase-neutral monitoringTolerance is another indicator of the mains quality and it is defined as the absolute value of the maximum deviation of the mains voltages from the nominal voltage,divided by the nominal voltage of the3-phase system.The definition changes according to the voltage reference:Phase-phase monitoring Phase-neutral monitoringAlarmsDPC01and PPC01operate in3different modes depending upon the alarm type:•Phase loss and incorrect phase sequence cause immediate output relays1and2de-energisation.•Overvoltage or asymmetry triggering cause output1relay to turn OFF at the end of the set delay on alarm1.•Undervoltage or out of tolerance triggering cause output2relay to turn OFF at the end of the set delay onalarm2.Information LEDs( )( )()NOTE:DPC01DM11400HZ,DPC01DM23400HZ,DPC01DM48400HZ,DPC01DM49400HZ,DPC01DM69400HZ feature 3front LEDs,(power supply)and AL (alarm)in the same LED.OperatingdiagramOver and undervoltage monitoring (2x SPDT relays)Total phase loss,phase sequenceAsymmetry and tolerance monitoring(2x SPDT relays) (*)M44and400HZ versions:-flashing"Red-Green LED"during time delay-"Red LED"steady in alarm conditionConnection diagrams(*)NOTE:fuses F of315mA delayed,if required by local law.DPC01PPC01 ReferencesFurther readingCOPYRIGHT©2023Content subject to change.Download the PDF:。
三相电能表检定装置技术报告
三相电能表检定装置技术报告计量标准技术报告计量标准名称三相电能表标准装置计量标准负责人建标单位名称（公章）填写日期目录一、建立计量标准的目的--------------------------------------------------------- ( 1 )二、计量标准的工作原理及其组成--------------------------------------------- ( 1 )三、计量标准器及主要配套设备------------------------------------------------ ( 2 )四、计量标准的主要技术指标--------------------------------------------------- ( 3 )五、环境条件------------------------------------------------------------------------ ( 3 )六、计量标准的量值溯源和传递框图------------------------------------------ ( 4 )七、计量标准的重复性试验------------------------------------------------------ ( 5 )八、计量标准的稳定性考核------------------------------------------------------ ( 6 )九、检定或校准结果的测量不确定度评定------------------------------------ ( 7 )十、检定或校准结果的验证------------------------------------------------------ ( 9 ) 十一、结论--------------------------------------------------------------------------- (10) 十二、附加说明--------------------------------------------------------------------- (11)一、建立计量标准的目的开展0.1级及以下单、三相电能表的检定及校准。
三相程控标准功率源
三相程控标准功率源三相程控标准功率源是一种用于模拟和数字电子设备测试的仪器，它可以提供稳定、准确的电源输出，以满足各种电子设备的功率需求。
在电子设备的研发、生产和维护过程中，三相程控标准功率源扮演着至关重要的角色。
本文将介绍三相程控标准功率源的工作原理、特点和应用领域。
三相程控标准功率源的工作原理是基于电力电子技术的，它通过控制电压、电流和频率等参数，实现对电子设备的电源供应。
其核心部件包括整流器、滤波器、逆变器等，通过这些部件的协调工作，可以实现对电源波形的精确控制。
同时，三相程控标准功率源还配备了先进的控制系统，可以实现对输出波形的实时监测和调整，确保输出电源的稳定性和准确性。
三相程控标准功率源具有多种特点，首先是高精度。
它可以实现对输出电压、电流的微小调整，满足对电源波形精度要求较高的设备测试需求。
其次是高稳定性。
在长时间工作过程中，三相程控标准功率源可以保持输出波形的稳定性，不受外界环境和负载变化的影响。
此外，它还具有高效率、低噪音等特点，适用于各种电子设备的测试和校准。
三相程控标准功率源在电子设备的研发、生产和维护过程中有着广泛的应用。
首先，在电子产品的研发和设计阶段，需要对其电源性能进行验证和评估，三相程控标准功率源可以为此提供可靠的电源支持。
其次，在电子产品的生产过程中，需要对其进行严格的功率测试，以确保产品的质量和性能符合标准要求。
三相程控标准功率源可以为生产线提供稳定、准确的电源输出，保障产品的质量。
此外，在电子设备的维护和故障诊断过程中，三相程控标准功率源也可以作为测试工具，帮助工程师快速准确地找出故障原因，提高维护效率。
综上所述，三相程控标准功率源作为电子设备测试的重要工具，具有高精度、高稳定性等特点，广泛应用于电子产品的研发、生产和维护过程中。
它为电子设备的测试和校准提供了可靠的电源支持，对于保障产品质量、提高生产效率具有重要意义。
随着电子产品的不断发展和更新换代，三相程控标准功率源也将不断完善和提升，以满足日益复杂的电子设备测试需求。
三相智能电能表时钟日计时误差不确定度分析
三相智能电能表时钟日计时误差不确定度分析刘美明;刘蜜;张伟国;张玲玲;王国栋【摘要】随着智能电网的大力建设,三相智能电能表在全国得到广泛应用,其时钟日计时误差直接影响分时计量及需量的准确性.介绍了三相智能电能表时钟日计时误差的测量方法,并根据JJF1059.1-2012技术规范中测量不确定度的评定方法,对三相智能电能表时钟日计时误差的测量结果进行了不确定度分析.【期刊名称】《山东电力技术》【年(卷),期】2017(044)011【总页数】3页(P25-27)【关键词】智能电能表;日计时误差;时钟测试仪;测量不确定度【作者】刘美明;刘蜜;张伟国;张玲玲;王国栋【作者单位】国网山东省电力公司电力科学研究院,山东济南 250003;国网山东省电力公司电力科学研究院,山东济南 250003;国网山东省电力公司电力科学研究院,山东济南 250003;国网山东省电力公司电力科学研究院,山东济南 250003;国网山东省电力公司电力科学研究院,山东济南 250003【正文语种】中文【中图分类】TM933智能电能表作为智能电网的主要设备和基础，与传统电能表相比，除了具有基本计量功能以外，还具有分时计量、需量、阶梯电价等功能，而这些功能的实现要求智能电能表要精确计时。
随着智能电能表在电网建设中日益庞大的应用，保证电能表时钟的可靠和准确十分重要。
计量检定机构对有计时功能的电能表，在一定条件下，通过测定电能表的时钟日计时误差，来判定智能电能表内部时钟是否符合要求。
因此有必要对电能表日计时误差测量结果的质量进行评定，即对日计时误差测量结果做出不确定度评定。
文献［2］和文献［5］是对普通电能表日计时误差测量结果的不确定度进行分析。
本文从两个方面分别介绍智能电能表时钟日计时误差在电能表检定装置上的测量方法及测量结果不确定度分析的评定步骤。
智能电能表时钟日计时误差测量原理如图1所示。
图1中，程控电源将稳定的电压送入被检电能表，被检电能表发出的秒脉冲信号送到误差运算器，同时误差运算器采集标准时钟测试仪在被检电能表发出的秒脉冲信号周期内输出的高频脉冲数，从而进行时钟日计时误差计算。
程控电源方案
程控电源方案概述程控电源（Programmable Power Supply）是一种能够通过编程方式控制输出电压和电流的电源设备。
它以数字方式控制输出参数，具有高精度、高稳定性和高可靠性的特点，被广泛应用于实验室、工业自动化、电子设备测试等领域。
本文将介绍程控电源的原理、工作方式以及应用场景，并重点介绍一种常见的程控电源方案。
程控电源原理程控电源的原理是通过采集、处理和控制模拟信号，实现对输出电压和电流的精确控制。
其基本原理如下：1.采集模拟信号：程控电源通过内置的模数转换器（ADC）采集输入电压和电流的模拟信号，并将其转换为数字信号供后续处理。
2.数字信号处理：采集到的模拟信号经过内部的数字信号处理器（DSP）进行处理，包括滤波、放大、补偿等操作。
3.控制回路：数字信号处理后通过控制回路产生对应的控制信号，控制开关电源的开关频率和占空比，从而实现对输出电压和电流的控制。
4.反馈控制：程控电源还包括反馈控制回路，通过采集输出端的电压和电流进行反馈，将其与期望值进行比较，并根据比较结果对控制信号进行调整，以实现闭环控制。
程控电源工作方式程控电源的工作方式通常分为手动控制和编程控制两种。
1.手动控制：程控电源通常配备前面板，通过设置旋钮或按钮来手动调整输出电压和电流。
2.编程控制：程控电源提供了通信接口（如RS-232、GPIB、USB等），可以通过电脑或其他控制设备与之通信并发送控制指令。
用户可以使用编程语言（如LabVIEW、Python等）编写控制程序，实现对程控电源的远程控制。
程控电源方案应用场景程控电源广泛应用于以下场景：1.实验室研究：在科研实验过程中，常常需要对电子元器件进行电压和电流的精确控制，程控电源能够满足实验的需求，并且具备高精度和可编程的特点。
2.电子设备测试：在电子设备的生产和测试过程中，需要对设备进行各种电压和电流的测试，程控电源可以提供稳定和可控的电源输出，方便测试人员进行测试和调试。
Fluke 6100B 6105A 电力标准说明书
PN 3499347 (Simplified Chinese) September 2009 Rev. 1, 6/10 © 2009-2010Fluke Corporation. All rights reserved. Printed in UK. Specifications are subject to change without notice. All product names are trademarks of their respective companies.6100B/6105AElectrical Power Standards有限担保及责任范围Fluke 公司保证其每一个Fluke的产品在正常使用及维护情形下，其用料和做工都是毫无瑕疵的。
保证期限是一年并从产品寄运日起开始计算。
零件、产品修理及服务的保证期是 90 天。
本保证只提供给从 Fluke 授权经销商处购买的原购买者或最终用户，且不包括保险丝、电池以及因误用、改变、疏忽、或非正常情况下的使用或搬运而损坏（根据 Fluke 的意见而定）的产品。
Fluke 保证在 90 天之内，软件会根据其功能指标运行，同时软件已经正确地被记录在没有损坏的媒介上。
Fluke 不能保证其软件没有错误或者在运行时不会中断。
Fluke 仅授权经销商将本保证提供给购买新的、未曾使用过的产品的最终用户。
经销商无权以 Fluke 的名义来给予其它任何担保。
保修服务仅限于从 Fluke 授权销售处所购买的产品，或购买者已付出适当的Fluke国际价格。
在某一国家购买而需要在另一国家维修的产品，Fluke 保留向购买者征收维修/更换零件进口费用的权利。
Fluke 的保证是有限的，在保用期间退回 Fluke 授权服务中心的损坏产品，Fluke有权决定采用退款、免费维修或把产品更换的方式处理。
欲取得保证服务，请和您附近的Fluke服务中心联系，或把产品寄到最靠近您的Fluke服务中心（请说明故障所在，预付邮资和保险费用，并以 FOB 目的地方式寄送）。
ht3030说明书
武汉市华天电力自动化有限责任公司HT3030三相程控精密测试电源说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录1、概述 (5)２、主要功能和特点 (5)３、主要技术指标 (6)４、使用方法 (7)5、供货成套性 (12)1、概述随着社会的发展和科学技术的进步，迫切需要操作方便、可靠稳定、精度高、功能强的电测仪表试验装置。
本仪器可以产生幅度可调、相角可调、频率可调、功率稳定的三相大功率工频电压、电流信号。
主要用于电压表、电流表、相位表、频率表、功率表、功率因数表等数显指示仪表的测试和检定，以及仪用电压互感器、仪用电流互感器、钳形电流互感器等电量传感器的测试和检定，电压变送器、电流变送器、功率变送器、功率因数变送器、频率变送器等电量变送器的测试和检定；电能表、继电器、无功补偿控制器、电力数据采集器、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、失压失流计时器等电量测试仪器的测试和检定。
本三相电源采用微机控制，技术先进，全程控、全按键操作，体积小，重量轻、携带方便，既可用于实验室，也可以现场使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相程控精密测试电源
二、简介
HT3050三相程控精密测试电源是基于1.2G MAC的DSP、大规模的FPGA、高速高精度的DA以及高保真功率放大器构成的新一代高精度标准功率源。
适用于电力系统的电测、热工、远动、调度等需要测量、检验及高精度标准信号源的电力部门和企业，也适用于其它需要高精度标准信号源进行测量、检验的场合。
HT3050可以输出工频（40Hz～65Hz）频率、相位及幅度可调的高精度电压电流，是非常高精度的可调电压电流标准源。
HT3050可以输出非常纯净的正弦电压电流，其失真度不超过0.1％。
HT3050的电压电流输出有着非常高的输出稳定度，典型值为0.03％RD。
因此其非常适合用于需要高精度检验校准的工作场合，比如计量部门对于各种电压、电流、功率等电参数表计的检测。
三、主要特点
1、可以输出纯净的，失真度在0.1％（典型值）的正弦功率信号。
2、可以在基波上叠加各次谐波输出。
3、频率输出从40Hz～65Hz任意可调，分辨率0.005Hz，准确度0.005Hz。
4、A、B相为一个频率基准，C相是一个单独的频率基准，因此可以分相变频。
5、相位0～360度任意可调，可以方便模拟各种供电情况，甚至反送电的情形。
6、强劲的带载能力，可以带容性、感性、阻性负载或者复合类型负载，且负载
调整
率优于0.03％RG。
7、极佳的温度稳定性，核心器件为温度系数小至1PPM的军工级产品，可以在
室外的温度环境下保证输出的精度。
8、采用32位MCU+DSP处理器，功能强大灵活。
9、工频每周波高达50000点的波形捏合，部信号输出无需滤波器进行平滑滤波，
保证了波形的精确输出，使得系统可以输出精确的谐波，也使系统拥有极佳的谐波失真度指标。
10、可通过一个RS232方便和PC相连，拓展其他功能。
11、完善的过流、过压、过热、短路、开路、过载保护。
12、硬件PID，响应极快，负载的改变不会引起输出的丝毫波动。
13、320*240液晶显示，中文界面，操作简单。
14、开放通讯协议，方便二次开发（RTU/FTU/用电管理终端/公变计量终端的
出厂自动检定）。
15、可带纯容性负载。
16、结合PC软件可以检验电能表
四、主要技术指标
1、交流电压输出
调节细度：0.05%RG
准确度：优于±0.1%RG
稳定度：优于±0.03%RG/1min
失真度：优于0.1%（非容性负载）
输出功率：额定每相15VA
满负载调整率：小于±0.03%RG
满负载调整时间：小于1mS
输出围：0V～420V
档位设置：0V～140V、140V～280V、280V～420V，自动档位切换
温度漂移：±15PPM/℃
长期稳定性：±100PPM/年
2、交流电流输出
调节细度：0.05%RG
准确度：优于±0.1%RG
稳定度：优于±0.03% RG /1min
失真度：优于0.1%（非容性负载）
输出功率：额定每相15VA
满负载调整率：小于±0.03%RG
满负载调整时间：小于1ms
输出围：0A、1mA～10A（20A）
档位设置：0A～0.2A、0.2A～1A、1A～5A、5A～10A，自动档位切换（可定制：0～1A、1A～5A、5A～10A、10A～20A，自动档位切换）温度漂移：±15PPM/℃
长期稳定性：±100PPM/年
准确度：优于0.1%RG
稳定度：优于0.03%/1min。
4、相位
调节围：0～359.99度
分辨率：0.02度
准确度：±0.05度
5、频率
调节围：40Hz～65Hz
分辨率：0.005Hz
准确度：±0.005Hz
温度漂移：±1PPM/℃
长期稳定性：±4PPM/年
6、功率因素
调节围：-1～0～+1；
分辨率：0.0005；
准确度：0.001。
7、工作电源
220 V，AC 50Hz±5％。
HT3050可以准确输出2～22次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。
HT3050在输出谐波时带载能力将会减小一半，为了保证可靠准确的谐波输出，请确保负载不超过额定值的二分之一。
尤其是电压输出，因为电压输出经常是要作为被检装置的电源来使用的，其上的功耗会较大。
表1 2～22次谐波输出含有率
(1)---此公式用来计算最后一个档位的谐波输出含有率的最大值，电流最后一个档位的最大谐波含有率随着基波电流的增加而减小，比如最大电流档位为10A，输出10A的基波电流时可以在上面叠加（100/10）％＝10％的谐波。
表2 23～50次谐波输出含有率
谐波相位为全部相对于Ua的基波相位。
9、带容性负载能力
标准源的电压输出经常也是仪器或各种仪表的供电来源，因此其负载可能有容性部分，比如各种滤波电容。
HT3050负载的电容最大值如下表，超出表中所列可能会引起输出自激振荡而导致输出保护。
10、体积和重量
HT3050三相程控精密测试电源
体积：421mm×380mm×160mm（长×宽×高）；
重量：≤18kg。
11、环境条件
工作温度：0℃～40℃；
相对湿度：≤85%；
储存条件：－30℃～60℃。
五、主要功能
1、交流标准源输出
可以输出三相工频（40Hz～65Hz）频率、相位及幅度可调高精度电压电流，方便电力工作者研发、检定。
2、变送器检定
用于电压、电流、功率检定。
用于和PC以及其他的主控模块通讯，通讯协议为《HT3050程控电源接口协议》。
4、电能校验功能(选项)
对于配有IO扩展的标准源，可以用来校验电能脉冲输入。
5、分相频率输出
本装置的A、B相频率和C相频率可以独立输出，方便需要两个频率的用户，比如电力保护中的检同期装置。
6、用户自定义功能
用户可以自定义各种函数输出，但要求函数是不含有直流分量的。
7、二次开发
用户可以根据《HT3050程控电源接口协议》通过通讯口开发出自己需要的各种功能。
8、组态软件
配有组态软件，可以利用个人电脑方便各种复杂波形的输出。
9、当地功能
配有320*240 液晶和24个按键以及旋转编码器，方便当地操作。
当功率源发生异常时，比如输出过载或者发生电压短路或者电流开路时功率源可以自动保护切断出现异常的输出相，并在液晶显示上面提示相应的信息，使用者应当确认并排除可能的故障，然后重新输出。
告警信息表。
