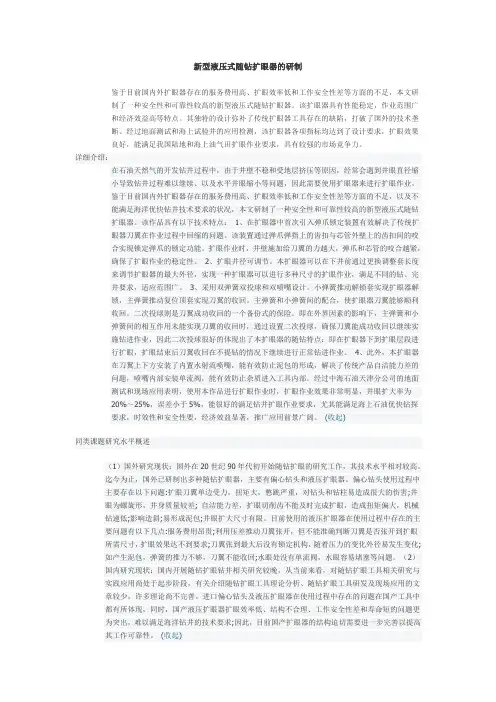

新型液压式随钻扩眼器的研制
新型液压式随钻扩眼器的研制鉴于目前国内外扩眼器存在的服务费用高、扩眼效率低和工作安全性差等方面的不足,本文研制了一种安全性和可靠性较高的新型液压式随钻扩眼器。
该扩眼器具有性能稳定,作业范围广和经济效益高等特点。
其独特的设计弥补了传统扩眼器工具存在的缺陷,打破了国外的技术垄断。
经过地面测试和海上试验井的应用检测,该扩眼器各项指标均达到了设计要求,扩眼效果良好,能满足我国陆地和海上油气田扩眼作业要求,具有较强的市场竞争力。
详细介绍:在石油天然气的开发钻井过程中,由于井壁不稳和受地层挤压等原因,经常会遇到井眼直径缩小导致钻井过程难以继续、以及水平井眼缩小等问题,因此需要使用扩眼器来进行扩眼作业。
鉴于目前国内外扩眼器存在的服务费用高、扩眼效率低和工作安全性差等方面的不足,以及不能满足海洋优快钻井技术要求的状况,本文研制了一种安全性和可靠性较高的新型液压式随钻扩眼器。
该作品具有以下技术特点:1、在扩眼器中首次引入弹爪锁定装置有效解决了传统扩眼器刀翼在作业过程中回缩的问题。
该装置通过弹爪弹指上的齿扣与芯管外壁上的齿扣间的咬合实现锁定弹爪的锁定功能。
扩眼作业时,井壁施加给刀翼的力越大,弹爪和芯管的咬合越紧,确保了扩眼作业的稳定性。
2、扩眼井径可调节。
本扩眼器可以在下井前通过更换调整套长度来调节扩眼器的最大外径,实现一种扩眼器可以进行多种尺寸的扩眼作业,满足不同的钻、完井要求,适应范围广。
3、采用双弹簧双投球和双喷嘴设计。
小弹簧推动解锁套实现扩眼器解锁,主弹簧推动复位顶套实现刀翼的收回。
主弹簧和小弹簧间的配合,使扩眼器刀翼能够顺利收回。
二次投球则是刀翼成功收回的一个备份式的保险。
即在外界因素的影响下,主弹簧和小弹簧间的相互作用未能实现刀翼的收回时,通过设置二次投球,确保刀翼能成功收回以继续实施钻进作业,因此二次投球很好的体现出了本扩眼器的随钻特点:即在扩眼器下到扩眼层段进行扩眼,扩眼结束后刀翼收回在不提钻的情况下继续进行正常钻进作业。
液压随钻扩眼器的研制与典型应用
液压随钻扩眼器的研制与典型应用王德贵;吴小雄;王小红;惠坤亮;游娜;董毅军;徐虹【摘要】随钻扩眼工具是解决蠕变地层井眼缩径问题和水泥环厚度低引起固井质量问题的利器.文中介绍了一种在井下复杂环境中能够可靠动作并能够强行收回刀翼的扩眼器产品.该扩眼器一种规格可产生多种扩径范围,井眼扩大率最大为20%左右.随钻扩眼、水平井钻后扩眼等多井次的成功应用表明,该系列扩眼器产品可靠、性能稳健,具有较高的推广应用价值.【期刊名称】《机械工程师》【年(卷),期】2019(000)005【总页数】3页(P127-129)【关键词】扩眼器;扩眼;刀翼;随钻;投球【作者】王德贵;吴小雄;王小红;惠坤亮;游娜;董毅军;徐虹【作者单位】国家油气钻井装备工程技术研究中心,陕西宝鸡 721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002;国家油气钻井装备工程技术研究中心,陕西宝鸡 721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002;川庆钻探工程有限公司长庆钻井总公司,西安 710018;国家油气钻井装备工程技术研究中心,陕西宝鸡721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002;国家油气钻井装备工程技术研究中心,陕西宝鸡 721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002;国家油气钻井装备工程技术研究中心,陕西宝鸡 721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002;宝鸡石油机械有限责任公司,陕西宝鸡 721002【正文语种】中文【中图分类】TE2420 引言随钻扩眼是采用随钻扩眼工具和常规钻头,在钻进的同时进行井眼扩大的一种钻井技术[1-3]。
该技术可提高油气井建井质量;可实现小间隙套管程序,降低钻井综合成本;解决井下蠕变地层问题;确保多分支井技术、大位移井技术、膨胀管技术等新技术的实施;提高侧钻井套管尺寸和开发效果[4-5]。
在国外用扩张式随钻扩眼器进行随钻扩眼作业是井眼设计中一项应用非常广泛的技术[6]。

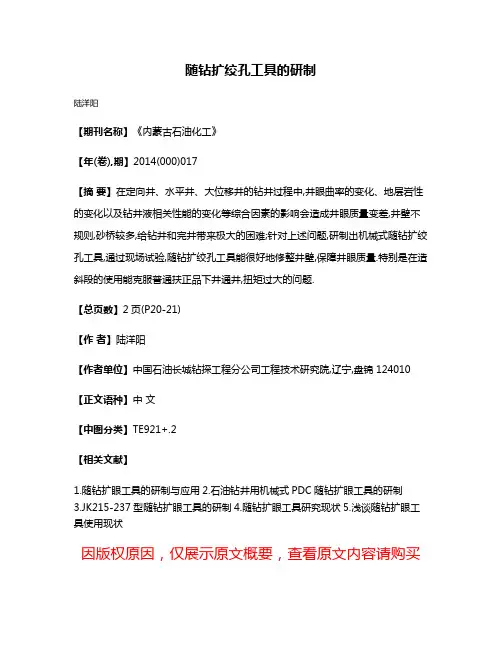

随钻扩绞孔工具的研制
