激光切割机安装说明书
激光切割机装配指导书

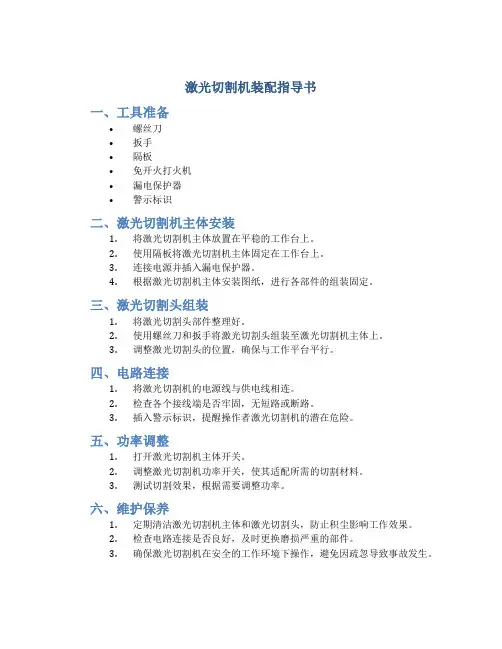

激光切割机装配指导书
一、工具准备
•螺丝刀
•扳手
•隔板
•免开火打火机
•漏电保护器
•警示标识
二、激光切割机主体安装
1.将激光切割机主体放置在平稳的工作台上。
2.使用隔板将激光切割机主体固定在工作台上。
3.连接电源并插入漏电保护器。
4.根据激光切割机主体安装图纸，进行各部件的组装固定。
三、激光切割头组装
1.将激光切割头部件整理好。
2.使用螺丝刀和扳手将激光切割头组装至激光切割机主体上。
3.调整激光切割头的位置，确保与工作平台平行。
四、电路连接
1.将激光切割机的电源线与供电线相连。
2.检查各个接线端是否牢固，无短路或断路。
3.插入警示标识，提醒操作者激光切割机的潜在危险。
五、功率调整
1.打开激光切割机主体开关。
2.调整激光切割机功率开关，使其适配所需的切割材料。
3.测试切割效果，根据需要调整功率。
六、维护保养
1.定期清洁激光切割机主体和激光切割头，防止积尘影响工作效果。
2.检查电路连接是否良好，及时更换磨损严重的部件。
3.确保激光切割机在安全的工作环境下操作，避免因疏忽导致事故发生。
结语
激光切割机的装配和使用需要细心认真，操作者应该具备相关知识和技能才能进行操作。
通过本指导书的学习，希望能够为您提供一定的帮助，并在使用过程中注意安全，避免不必要的伤害发生。
激光切割机使用方法说明书
激光切割机使用方法说明书首部：简介本说明书旨在向激光切割机用户提供详细的使用方法和操作指南，帮助用户正确使用激光切割机，确保安全、高效地完成切割任务。
第一节：激光切割机概述激光切割机是一种采用激光技术进行切割的高精度设备，广泛应用于金属、非金属材料的切割加工领域。
它采用高能密度激光束对工件进行热熔、烧蚀或气化切割，具有切割速度快、切口光滑等优势。
第二节：安全操作指南为了确保您的个人安全和设备正常运行，请在操作激光切割机前务必仔细阅读并遵守以下安全操作指南：1. 确保工作环境安全：使用激光切割机的工作区域应保持干燥、通风良好，并远离易燃、易爆物品。
工作台面应保持整洁，防止杂物干扰操作。
2. 佩戴个人防护装备：操作员必须佩戴适当的个人防护装备，包括防护眼镜、防护面罩和防护服。
激光切割机工作时会产生高能激光束，必须保护眼睛及皮肤。
3. 遵循操作流程：按照操作手册所示的操作流程进行操作，禁止随意擅自调整设备参数，以免发生人身伤害或设备损坏。
4. 开机检查：在开机前，检查级联系统是否正常连接，防护装置是否完好，水冷系统是否正常运行，确保各项参数在安全范围内。
第三节：激光切割机使用步骤遵循以下步骤，您可以正确使用激光切割机，获得理想的切割效果：1. 准备工作：a. 打开切割机主电源开关，确认电源指示灯亮起，系统电压稳定；b. 打开气体阀门，检查气体供应是否正常；c. 激光切割机处于稳定水平状态，周围没有异物干扰。
2. 设定切割参数：a. 根据材料类型选择合适的切割气体和气压；b. 根据材料厚度和形状设置合适的激光功率、频率和聚焦方式。
3. 材料固定和对位：a. 将待切割材料固定在切割台上，确保其不会晃动或滑动；b. 使用辅助定位设备，对齐材料的切割位置。
4. 启动切割：a. 点击启动按钮，激光切割机开始工作；b. 在切割过程中，观察切割状态，确保切割质量和速度。
5. 切割完成：a. 切割完成后，关闭切割机主电源开关；b. 仔细检查切割结果，并清理切割区域。
光纤激光切割机操作说明书
光纤激光切割机操作说明书一、引言光纤激光切割机是一种先进的工业切割设备，在各个行业中被广泛应用。
本操作说明书旨在向用户提供光纤激光切割机的操作指南，帮助用户正确、安全地操作设备，保证工作效率和切割质量。
二、安全注意事项1. 在操作光纤激光切割机前，请确保已经阅读并理解所有的安全注意事项。
2. 请佩戴防护眼镜和手套以确保人身安全。
3. 切勿将手指或其他物体伸入切割区域，以免发生意外伤害。
4. 在操作前，请确保切割区域周围没有杂物和易燃物，并保持通风良好。
5. 当设备遇到故障或异常情况时，请立即停止使用，并联系专业维修人员进行处理。
三、设备准备1. 确认设备所需电源电压与供电电压相符。
切勿接入不匹配电压的电源。
2. 检查切割机的冷却系统是否正常工作，并确保冷却剂充足。
3. 确保切割机底座平稳，无晃动和异响。
4. 检查切割头部分是否安装牢固，是否有异常磨损。
四、操作步骤1. 打开电源开关，启动切割机。
2. 登录操作界面，进行设备自检。
确保设备各项功能正常运作。
3. 根据切割要求调整切割头部分的焦距和切割速度。
4. 载入待切割的文件或设计图，并进行切割路径的调整和优化。
5. 点击“开始”按钮开始切割，确保切割区域无人进入。
6. 在切割过程中，请保持观察并确保设备正常工作。
如有异常情况，立即停止切割并进行检查处理。
7. 切割完成后，关闭切割机并断开电源。
五、日常维护1. 每次使用后，请检查切割机表面是否有灰尘和碎屑，如有，请及时清理。
2. 定期检查光纤激光切割机的导轨、皮带和滚珠丝杠的润滑情况，确保正常工作。
3. 如发现任何异常现象，如声音、震动等，应及时联系维修人员进行维护。
4. 定期更换光纤切割头部分耗损严重的零部件，以保证切割质量和效率。
六、故障排除1. 如遇到光纤激光切割机无法启动的情况，请检查电源连接是否松动，电源是否正常。
2. 如出现切割不平整或切割质量不理想的情况，请检查切割头部分是否需要调整或更换。
新光光纤激光切割机 NC30E 快速指引说明书
NC30E由于产品功能的不断更新，您所收到的产品在某些方面可能与本手册的陈述有所出入,在此谨表歉意!步骤目录1、封面2、产品结构部分---------------------------- 1.2 2.1安装尺寸-------------------------------32.2安装调试-------------------------------42.3光纤接口-------------------------------5.6 2.4调喷嘴中心---------------------------- 72.5平台配置------------------------------ 82.6割线寻焦点---------------------------- 93、维护/拆装3.1常规维护------------------------------103.2陶瓷环/嚅嘴-------------------------- 113.3保护镜片1-----------------------------123.4保护镜片2-----------------------------133.5保护镜片3-----------------------------143.6准直镜片 ----------------------------- 153.7聚焦镜片 ------------------------------164、电气接口及定义4.1控制部分简介-------------------------17 4.2切割头端口--------------------------- 18-19 4.3伺服器端口--------------------------- 20-21 4.4柏楚系统端口 ------------------------ 22-26 4.5维宏参数设---------------------------27-344.6常见问题及故障----------------------35快速指引快速指引注：1.此参数为缺省值，若更改，则应避免硬件损伤的情况发生。
激光切割机安全使用手册实用维护指南

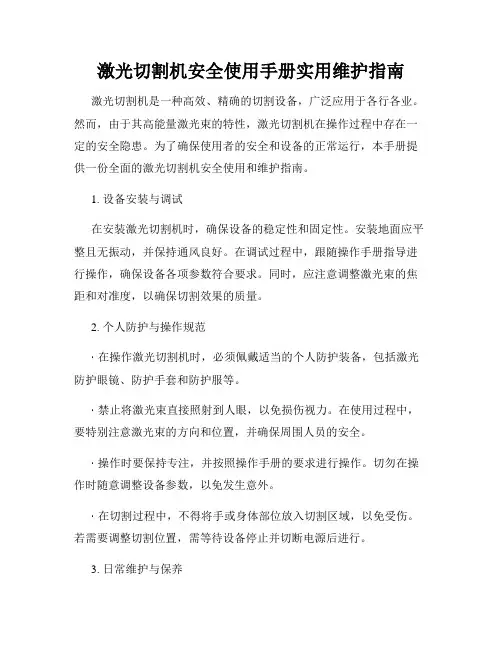

激光切割机安全使用手册实用维护指南激光切割机是一种高效、精确的切割设备，广泛应用于各行各业。
然而，由于其高能量激光束的特性，激光切割机在操作过程中存在一定的安全隐患。
为了确保使用者的安全和设备的正常运行，本手册提供一份全面的激光切割机安全使用和维护指南。
1. 设备安装与调试在安装激光切割机时，确保设备的稳定性和固定性。
安装地面应平整且无振动，并保持通风良好。
在调试过程中，跟随操作手册指导进行操作，确保设备各项参数符合要求。
同时，应注意调整激光束的焦距和对准度，以确保切割效果的质量。
2. 个人防护与操作规范·在操作激光切割机时，必须佩戴适当的个人防护装备，包括激光防护眼镜、防护手套和防护服等。
·禁止将激光束直接照射到人眼，以免损伤视力。
在使用过程中，要特别注意激光束的方向和位置，并确保周围人员的安全。
·操作时要保持专注，并按照操作手册的要求进行操作。
切勿在操作时随意调整设备参数，以免发生意外。
·在切割过程中，不得将手或身体部位放入切割区域，以免受伤。
若需要调整切割位置，需等待设备停止并切断电源后进行。
3. 日常维护与保养·定期检查激光切割机的运行状况，包括设备的电源、冷却系统、光路系统等。
如有异常情况，应及时进行修复或更换部件。
·清洁激光切割机的内部和外部表面，使用专用清洁工具和清洁剂，切勿使用尖锐物品或刺激性化学物品进行清洁。
·检查激光切割机的散热系统，确保正常散热。
堆积的灰尘和杂质可能会影响设备的散热效果和工作稳定性。
·注意激光切割机的电源和线缆的接触情况，确保连接牢固并避免短路。
4. 紧急情况与应急处理在激光切割机使用过程中，可能会发生一些紧急情况，如激光切割头堵塞、水冷系统异常等。
在遇到这些情况时，应迅速采取应急措施：·如果发现切割头堵塞，立即停止设备运行，并切断电源。
使用专用工具清理切割头，并检查切割头是否受损。
电子激光切割机操作说明书

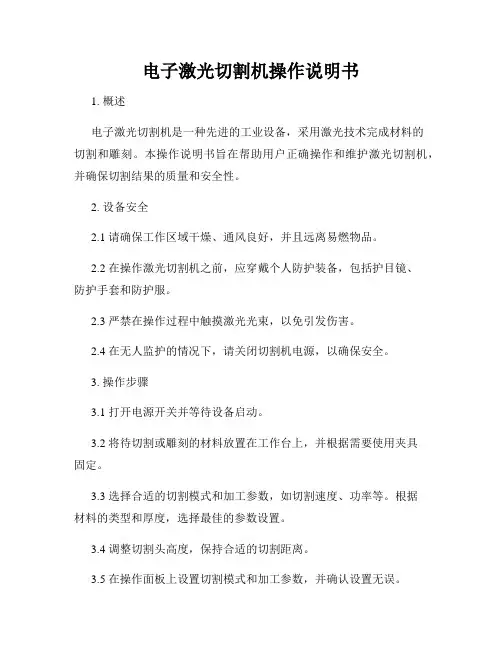

电子激光切割机操作说明书1. 概述电子激光切割机是一种先进的工业设备，采用激光技术完成材料的切割和雕刻。
本操作说明书旨在帮助用户正确操作和维护激光切割机，并确保切割结果的质量和安全性。
2. 设备安全2.1 请确保工作区域干燥、通风良好，并且远离易燃物品。
2.2 在操作激光切割机之前，应穿戴个人防护装备，包括护目镜、防护手套和防护服。
2.3 严禁在操作过程中触摸激光光束，以免引发伤害。
2.4 在无人监护的情况下，请关闭切割机电源，以确保安全。
3. 操作步骤3.1 打开电源开关并等待设备启动。
3.2 将待切割或雕刻的材料放置在工作台上，并根据需要使用夹具固定。
3.3 选择合适的切割模式和加工参数，如切割速度、功率等。
根据材料的类型和厚度，选择最佳的参数设置。
3.4 调整切割头高度，保持合适的切割距离。
3.5 在操作面板上设置切割模式和加工参数，并确认设置无误。
3.6 操作人员应迅速离开工作区域，确保安全距离。
3.7 按下启动按钮，开始切割或雕刻过程。
在整个过程中，应密切观察切割结果，以确保质量。
3.8 切割或雕刻完成后，关闭电源开关，并等待设备冷却。
4. 维护保养4.1 定期清理切割机内部和外部的灰尘和杂物，以确保设备正常运行。
4.2 检查并清洁切割头、镜片和透镜，确保切割精度和质量。
4.3 检查冷却系统和气体供给系统，确保其正常工作。
4.4 定期检查光纤光路和电缆连接，确保其稳定性。
4.5 对于长时间不使用的设备，应进行适当的防尘措施，并进行定期保养。
5. 故障排除5.1 若发生设备故障，请立即停止操作，并关闭电源开关。
5.2 检查电源供应和线缆连接是否正常。
5.3 检查切割头和镜片是否清洁并正确安装。
5.4 若问题无法解决，请及时联系售后服务中心。
6. 安全警示本设备具有高功率激光器，使用时请注意以下安全警示：6.1 避免直接照射激光光束到眼睛或皮肤上，以免引发伤害。
6.2 避免使用非原厂配件和材料，以免影响设备性能和安全性。
天琪1000激光切割机说明书
天琪1000激光切割机说明书篇一：天琪1000激光切割机是一款高精度、高效率的激光切割机,适用于金属、非金属、电子等领域的切割。
以下是天琪1000激光切割机的说明书,希望对您有所帮助。
一、设备概述天琪1000激光切割机是一款高精度、高效率的激光切割机,采用激光束切割技术,能够实现快速、准确地切割各种材料。
该设备具有多种功能,包括切割、雕刻、打磨等,适用于金属、非金属、电子等领域的加工。
二、设备结构天琪1000激光切割机主要由以下几个部分组成:1. 激光器:激光器是激光切割机的心脏,采用激光二极管(LED)或二氧化碳激光器,提供高能量密度的激光束。
2. 光路系统:光路系统是将激光束传输到切割材料上的系统,包括透镜、反射镜、聚焦镜等。
3. 机械结构:机械结构包括机身、切割头、换能器等。
4. 控制系统:控制系统是天琪1000激光切割机的的大脑,通过电脑或PLC控制各个部分的工作。
三、设备参数天琪1000激光切割机的参数包括:1. 激光器类型:激光二极管或二氧化碳激光器。
2. 激光器功率:根据切割材料的不同,激光器功率也不同,一般在50W到300W之间。
3. 切割头尺寸:根据切割材料的不同,切割头尺寸也不同,一般有10mm、15mm、20mm等多种尺寸。
4. 光路系统尺寸:光路系统尺寸包括透镜、反射镜、聚焦镜等,一般有100mm、150mm等多种尺寸。
5. 机械结构尺寸:机械结构尺寸包括机身、切割头、换能器等,一般有130mm、150mm等多种尺寸。
6. 控制系统:控制系统包括电脑或PLC,可以通过电脑或PLC控制激光器、光路系统、机械结构等各个部分的工作。
四、使用和维护天琪1000激光切割机的使用和维护需要注意以下几点:1. 安装激光器时,必须保证激光器正确放置,并连接电源。
2. 使用前,必须检查激光器、光路系统、机械结构等各个部分是否正常工作,并将电源关闭。
3. 在使用过程中,应严格按照机器使用说明书进行操作,避免操作不当导致机器损坏。
奥森迪科 MCC3721H激光切割数控系统快速安装指南说明书
手柄USBC C 3721H 激光切割数控系统快速安装指南120mm1H 激光切割数控系统快速安装指南V 1.043.2安装限位/其他IO 口机械限位开关典型接线如下：晶闸管输出：4.1V松下A5系列基本参数设置如下：安川∑—ⅴ系列基本参数设置如下：富士A5系列基本参数设置施耐德Lexium-23D-CN系列基本参数设置台达B2系列基本参数设置汇川IS620P系列基本参数设置雷赛L5系列基本参数设置1H 激光切割数控系统快速安装指南V 1.04注：RS232对接线，可采用锐科激光器自带串口线与电脑串口连接，锐科调制线与板卡PWM 端口对接。
注：IPG-YLR 型激光器所需的模拟量输入电压为0-4V 可用过数控软件配置，5V 调制信号可通过板卡电脑串口板卡PWM其它激光器注：其它激光器（如联品、飞博、国志、凯普林、创鑫等）接线方式均可参考，但不限于此接线方式。
21H 激光切统快速安装指南V 1.04可通过软件快速设置。
打开软件后，选择“高级”—>“设置本机IP ”即可。
说明：调高器与数控系统IP 地址出厂已默认设置，用户无需变更。
如果此时仍然不能与板卡连接，用户可观察网口绿色指示灯闪烁情况。
确认是否网线故障。
4 0 . 1 V 南用户可依据根据上图设置对应的回原参数，回原速度建议不要设置过快，保证回原过程平稳安全。
锐科激光器配置注意正确选择电脑COM端口4.1V21H 激光切割数控系统快速安装指南V 1.04调高器控制方式设置完成并生效后，在系统分析栏目中选择“调高器”选项，查看调高器状态与参数注意正确配置板卡接线端口统快速安装指南V 1.04注意：调高器参数务必保证 “丝杆螺距”“每转脉冲数”与机床Z 轴螺距，Z 轴电机每转脉冲数设置说明：气压校正仅支持配置为比例阀的气体，通过设置气压校正的点数以及各点电压和对应的气压M C C 3721H 激光切割数控系统快速安装指南V 1.02、确认运行速度/精度是否满足要求，可通过误差测定进行检查。
大族紫外激光切割机说明书
大族紫外激光切割机说明书摘要：一、产品简介二、安全操作注意事项三、设备组装与调试四、设备使用与维护五、故障排除与维修正文：【一、产品简介】大族紫外激光切割机是一款高性能的激光切割设备，适用于各种金属、非金属材料的切割加工。
本设备采用先进的紫外激光技术，具有切割速度快、精度高、切口光滑等特点。
以下为产品的主要性能参数和结构组成，以便用户更好地了解和操作设备。
【二、安全操作注意事项】在使用大族紫外激光切割机时，请务必遵守以下安全操作规程：1.操作前务必阅读说明书，熟悉设备性能和操作方法。
2.操作人员应佩戴防护眼镜，避免直接观察激光光源。
3.设备工作时，严禁双手同时操作激光头和切割台。
4.禁止在切割区域内放置肢体或物品。
5.定期检查电源线和电缆，确保连接牢固。
【三、设备组装与调试】1.按照装箱清单检查设备配件，确保齐全无损。
2.按照安装图纸组装设备，确保各部件连接稳固。
3.调试激光切割机，检查激光光源、切割头、切割台等部件是否正常工作。
【四、设备使用与维护】1.在使用前，确保设备电源已接通，操作系统已开启。
2.选择合适的切割参数，如激光功率、切割速度、切割气体等。
3.启动切割程序，将待切割材料放置在切割台上，按启动按钮开始切割。
4.切割过程中，注意观察切割效果和设备运行状况，如有异常，立即停机检查。
5.定期对设备进行维护，清洁激光头、切割台等部件，确保设备正常工作。
【五、故障排除与维修】1.如遇故障，首先关闭设备电源，确保安全。
2.分析故障原因，如激光头故障、切割台故障、电源故障等。
3.根据故障原因，查找相应解决方案，如更换配件、调整设备参数等。
4.如无法自行解决问题，请联系售后服务人员或专业维修团队进行处理。
通过以上五个方面的介绍，相信用户可以更好地了解和使用大族紫外激光切割机。
请务必遵守安全操作规程，确保设备正常运行，实现高效、高质量的切割加工。
FSCUT8000高功率激光切割系统装机手册说明书
高功率激光切割系统装机手册上海柏楚电子科技股份有限公司Ver 1.0FSCUT8000高功率激光切割系统装机手册2目录目录 (2)产品概述 (4)1.1产品简介 (4)1.2系统框图 (4)1.3产品明细 (5)接线说明 (6)2.1HypTronic接线说明 (6)2.1.1接口布局 (7)2.1.2J01电源端子说明 (7)2.1.3J02 EtherCA T通讯端子说明 (8)2.1.4J03/04/05标准以太网端子说明 (8)2.1.5J06/07 USB端子说明 (9)2.1.6J08 DVI端子说明 (9)2.1.7J09 BClink端子说明 (9)2.2HyPanel接线说明 (10)2.2.1接口布局 (11)2.2.2J01 BClink端子说明 (11)2.2.3J02 电源端子说明 (12)2.2.4J03/04 USB端子说明 (12)2.3HPL2720E接线说明 (13)2.3.1接口布局 (13)2.3.2J01 EtherCAT输入端子说明 (14)2.3.3J02 EtherCA T输出端子说明 (14)2.3.4J03电源输入端子说明 (14)2.3.5J04 PWM输出端子说明 (14)2.3.6J05 DA输出端子说明 (15)2.3.7J06 通用输出接口说明 (15)2.3.8J07 通用输入接口说明 (16)2.4BCS100E接线说明 (17)2.4.1接口布局 (17)2.4.2电源接口说明 (18)2.4.3传感器接口说明 (18)2.5切割头接线说明 (19)2.5.1ProCutter切割头连接 (19)2.5.2Highyag切割头连接 (19)2.6激光器接线说明 (20)2.6.1IPG-YLS系列网络通讯接线图 (20)2.6.2IPG-德国版非网络通讯接线图 (21)2.6.3IPG-美国版非网络通讯接线图 (22)2.6.4RayCus（锐科）激光器串口通讯接线图 (23)3FSCUT8000高功率激光切割系统装机手册2.6.5通快激光器串口通讯接线图 (24)2.6.6罗芬激光器串口通讯接线图 (25)快速入门 (26)3.1系统还原 (26)注意事项 (27)4.1接线注意事项 (27)4.1.1拖链线布线指南 (27)4.1.2机床布线规范 (29)4.1.3产品装配要求 (31)FAQ问题汇总 (32)5.1主机无法进入系统 (32)5.2触摸屏不显示 (32)5.3系统中毒 (32)5.4开机无加密卡 (32)产品尺寸图 (33)FSCUT8000高功率激光切割系统装机手册4产品概述1.1产品简介FSCUT8000是一套高功率专用总线数控系统。
激光切割机使用说明书
激光切割机使用说明书使用说明书一、产品介绍1. 产品概述本产品是一款激光切割机，采用先进的激光技术，可实现高精度的切割工作，适用于各种材料的切割需求。
2. 主要特点（1）高精度：采用先进的激光技术，具有高精度的切割能力。
（2）多功能：适用于各种材料的切割需求，包括金属、塑料等。
（3）易操作：操作简单易学，适合各种用户使用。
（4）安全稳定：设有安全保护装置，保证操作过程的安全性和稳定性。
二、安装及调试1. 安装（1）将激光切割机放置在平坦、稳定的工作台上。
（2）连接电源线，并确保电源开关处于关闭状态。
（3）连接气源管道，并确保气源开关处于关闭状态。
（4）根据操作手册的指引，正确安装激光头和切割刀具。
2. 调试（1）打开电源开关，确保电源正常。
（2）打开气源开关，确保气源正常供应。
（3）按照操作手册的指引，进行设备的初步调试。
（4）根据实际需要，进行切割参数的调整，以达到最佳切割效果。
三、操作指南1. 准备工作（1）确保工作区域干净整洁，没有杂物阻碍操作。
（2）穿戴好个人防护装备，如安全眼镜、手套等。
（3）设置切割材料的参数，如切割速度、功率等。
2. 操作步骤（1）将需要切割的材料放置在工作台上，固定好位置。
（2）根据实际需要，调整激光切割机的位置和角度。
（3）按下启动按钮，激光切割机开始工作。
（4）观察切割过程，确保切割质量和效果符合要求。
（5）待切割完成后，关闭激光切割机的电源和气源。
四、维护保养1. 日常清洁（1）切割材料残渣清理：定期清理切割过程中产生的材料残渣。
（2）设备表面清洁：使用干净的布擦拭设备表面，保持清洁。
2. 定期保养（1）润滑部件：定期给润滑部件添加适量的润滑油，确保设备的正常运行。
（2）检查电气连接：定期检查电气连接是否松动，如有松动及时处理。
五、故障排除1. 激光切割机无法启动（1）检查电源是否正常供电。
（2）检查电源线是否连接松动或损坏。
（3）检查激光头是否安装正确。
2. 切割质量不佳（1）检查切割参数是否正确设置。
激光切割机使用说明书
实用文档激光切割机使用说明书BYL-3015-B北京万通博瑞金属加工有限公司前言很荣幸您购买我公司的产品，成为我公司的用户。
本说明所描述的是我公司生产的型号为BYL-3015-B的金属激光切割机。
本说明书详细介绍了切割机的安装，使用方法及相关维护步骤。
在您使用本机器前请注意以下事项：建议每一位与本机器有关的工作人员（维修、操作、日常维护、定点检查人员）都要阅读这本说明书；操作者应具备相关的技术培训，或有专人指导；如果您能遵循说明书中的提示，不仅可以避免危险事故，降低维修费用，减少停机检修时间，还可以提高机器的工作效率和使用寿命；说明书应保存好以供随时查阅。
注意：使用激光切割机前请详细阅读本说明，用户错误操作可能引起设备运行不良、设备损坏甚至造成人身伤害。
警告：本切割机所用激光为不可见光，不可直视，否则可能造成眼睛伤害，使用时请佩戴护目镜。
目录前言2第一章简介1.1 主要用途及特点 (4)1.2 适用范围 (4)1.3 产品型号及意义 (5)第二章主要规格与技术参数 (5)第三章产品的主要结构与原理 (6)第四章产品的工作条件 (6)第五章产品的系统说明5.1 机械与传动系统 (7)5.2 电气系统 (9)5.3 气动系统 (10)5.4 光学系统 (10)5.5 水冷系统 (11)5.6 切割头 (11)第六章吊运与保管6.1 开箱 (11)6.2 机床的吊运与保管 (11)第七章安装与调试7.1 安装 (13)7.2 调试 (13)第八章使用与说明8.1 安全使用 (14)8.2 操作使用步骤 (15)第九章维护与保养9.1 综述 (16)9.2 日常维护与保养 (16)9.3 运行时的维护与保养 (17)9.4 长期停放的维护与保养 (17)第十章常见故障及其排除方法 (18)第十一章随机附件及备件 (18)第十二章耗损件及易损件 (19)附：维修服务报告单 (20)第一章：简介1.1主要特点及用途BYL-3015-B金属切割机是固体激光机，激光工作物质Nd_YAG晶体棒，在氙灯的作用下，在谐振腔内激励产生高能量激光束。
二氧化碳激光切割机 说明书
二氧化碳激光切割机说明书一、设备简介二氧化碳激光切割机是一种高效、高精度的切割设备，采用先进的二氧化碳激光技术，能够快速、准确地切割各种材料。
该设备广泛应用于金属、非金属、复合材料等材料的切割加工。
二、设备构成二氧化碳激光切割机主要由以下几个部分组成：1.激光器：产生二氧化碳激光束，是切割过程中的光源。
2.切割头：包括聚焦镜和切割喷嘴，用于将激光束聚焦并传输到材料表面。
3.运动系统：包括X轴、Y轴和Z轴，用于控制激光束的移动轨迹，实现材料的切割。
4.控制部分：包括计算机控制系统和软件，用于控制激光器的运行和运动系统的运动。
三、设备安装1.将设备放置在平整的地面上，确保设备稳定。
2.连接电源，确保电源电压符合设备要求。
3.连接气源，确保供气压力稳定且符合设备要求。
4.根据需要配置计算机等外部设备，并连接所有必要的电缆。
四、操作步骤1.打开设备电源，启动计算机控制系统。
2.通过控制软件进行参数设置，如切割速度、焦点位置等。
3.将待切割材料放置在切割台上，调整位置使其与激光束对齐。
4.按下切割按钮，设备将按照预设的轨迹进行切割。
5.完成切割后，关闭设备并清理工作区域。
五、注意事项1.操作过程中，应佩戴防护眼镜和其他个人防护装备。
2.确保工作区域无易燃物品，并保持良好通风以防止激光对空气的污染。
3.定期检查设备各部分是否正常工作，如发现异常应及时处理。
4.避免将水或其他液体溅到设备上，以免引起电击或其他安全问题。
5.使用前确保已阅读并理解本操作手册，遵循制造商提供的所有安全指南和注意事项。
六、维护保养1.定期清洁设备表面，保持清洁卫生。
2.检查运动系统是否顺畅，及时清理灰尘和杂物。
3.定期检查气源系统，确保供气稳定且符合要求。
4.定期检查激光器的运行状态，如发现异常应及时处理。
5.定期更新设备易损件，如切割头、聚焦镜等，确保设备正常运行。
七、常见问题及解决方案1.设备无法启动：检查电源和气源是否正常，确保所有连接线牢固。
激光切割机使用教程01——如何安装激光切割机
激光切割机使用教程01如何安装激光切割机生活中有许多人购买了激光切割机后，完全不知道怎么去安装，怎么使用，造成的后果就是严重影响到项目计划的进行，机器并没有实现它的价值化。
今天，我使用自己用于创客教育的雷宇激光割机为大家分享一下我安装激光切割机的步骤。
1.固定机器，保证机器在工作的时候有一个相对平稳的状态。
我们拿到机器后，把机器放置在相对平稳的地方，先把机器的四个轮子以及脚杯固定住。
2.连接冷却系统先把冷水机的出水口OUTLET连接到进水口处，一一对应。
然后连接水保护信号线和电源线，把水保护的开关打开。
3.连接气泵很多人不明白为什么需要连接气泵，其实，在激光切割机真正工作的时候会产生大量的粉末附在材料上面，影响雕刻或者切割的效果，因此我们需要使用气泵或者吹气量更大的空压机进行吹气，把材料的表层粉末吹掉。
4.连接抽风机上面也说到机器在工作的时候会产生大量的粉末和烟雾，气泵把材料表面的那层粉末吹走，而抽风机的作用就是把粉末还有烟雾吸走，保证机器以及材料的整洁度。
5.连接电源线当上面的步骤已经完成之后，现在到我们的连接电源线的时候了。
把标配好的电源线插在图片上面标注好的地方，把另一头插在电源插排上面即可。
6.解锁紧急开关尚未使用过的机器的紧急开关都是锁紧的，当你想要启动机器之前请把进阶开关解锁。
在这里，你只需要轻轻旋转一下便可以了。
7.启动机器到这里，我们便可到启动机器的步骤了。
为了安全起见，我们需要先把主电源开启，再把激光电源开启。
这样一来，机器就会与电脑连接在一起，你需要加工的时候便可以使用电脑来传输文件9.关闭机器最后就是使用完机器之后，为了保养机器或者节约用电。
我们需要把机器关掉，形成一个好的习惯。
跟开启机器的步骤刚好相反，先把激光电源关掉，再把主电源关掉。
正确的安装激光切割机也是正确地使用激光切割机的步骤，不仅仅是为安全考虑，也是为了我们的机器能够长寿使用。
大概的安装过程就是这样子的啦，希望对你有用！。
激光切割机操作说明
激光切割机操作说明一、激光切割机简介激光切割机是一种高精度、高效率的切割设备，广泛应用于金属加工、制造业等行业。
本文将详细介绍激光切割机的操作方法和注意事项。
二、操作准备1. 设备检查：确保激光切割机处于良好的工作状态，检查设备的冷却水、气源、光路系统等是否正常。
2. 材料准备：根据需要切割的材料类型和规格，准备相应的工件并将其放置在工作台上。
3. 加工参数设置：根据材料的性质和要求的切割效果，设置合适的激光功率、切割速度和焦距等参数。
三、操作步骤1. 打开电源：按照设备说明书上的指引，打开激光切割机的电源。
2. 导入设计文件：使用相应的软件将需要切割的图形或设计文件导入激光切割机的控制系统中。
3. 设置切割路径：根据设计要求，在控制系统中设置切割路径，包括起始点、终止点、切割顺序等。
4. 启动切割：按下切割按钮或者通过控制系统的指令，启动激光切割机进行切割操作。
5. 观察工作状态：在激光切割过程中，及时观察设备的工作状态，确保切割质量和安全。
6. 完成切割：等待激光切割机完成切割任务，切割过程中避免随意打开设备或移动工作台。
四、安全注意事项1. 穿戴防护设备：切割过程中必须佩戴适当的防护眼镜和耳塞，避免激光辐射和噪音对身体造成伤害。
2. 远离切割区域：在激光切割过程中，严禁靠近切割区域，以免被热辐射或喷溅的材料伤及皮肤。
3. 禁止触摸设备：切割机工作时，切忌触摸设备，以免造成意外伤害或干扰切割过程。
4. 正确使用气源：在使用激光切割机时，确保气源的供应稳定可靠，并严格遵守气源使用规范，避免发生安全问题。
5. 维护设备：定期对激光切割机进行保养和维护，清洁光路系统，检查冷却水的循环和过滤系统，确保设备的正常工作。
五、操作技巧与经验1. 选择合适的切割参数：根据不同的材料类型和厚度，调整激光功率、切割速度等参数，以获得最佳的切割效果。
2. 提前进行样品测试：对于切割要求较高的工件，可以事先进行样品测试，以确认切割参数和效果。
激光切割机操作方法说明书
激光切割机操作方法说明书1. 概述激光切割机是一种高效、精确的切割设备，广泛应用于金属加工、塑料加工、纺织品等行业。
本说明书将详细介绍激光切割机的操作方法，帮助用户正确、安全地使用该设备。
2. 安全须知在操作激光切割机之前，请务必了解以下安全须知：- 操作人员应穿戴防护服并佩戴护目镜、手套等个人防护装备。
- 学习并掌握激光切割机的操作规程和紧急停机程序。
- 避免直接观察激光切割点，以免对眼睛造成伤害。
- 确保工作区域通风良好。
- 禁止将手指或其他物体放置在切割区域内，以免引发意外伤害。
3. 准备工作在操作激光切割机之前，请确保完成以下准备工作：- 激光切割机应放置在平稳的工作台上，确保设备稳定。
- 对激光切割机进行日常维护，确保设备处于良好状态。
- 将待切割材料固定在工作台上。
4. 操作步骤4.1 打开电源插上设备电源，并确保电源开关处于关闭状态。
4.2 打开控制面板按下控制面板上的开机按钮，等待设备初始化完成。
4.3 设置切割参数通过控制面板上的相关按钮，设置切割参数，包括切割速度、功率等。
根据不同材料的要求，进行相应的调整。
4.4 确认切割路径在控制面板上选择切割路径，并确保路径设定正确，以获得所需的切割结果。
4.5 开始切割将切割材料放置在工作台上，并在控制面板上按下开始切割按钮。
设备将启动切割过程。
4.6 监控切割过程在切割过程中，操作人员应始终保持警惕，注意观察切割状况，并确保设备正常工作。
4.7 切割完成当切割完成后，停止设备运行，等待切割区域冷却。
5. 维护保养为了保证激光切割机的长期稳定运行，需进行定期的维护保养工作：- 定期清洁设备外表面，确保设备表面无积尘和杂物。
- 配置专用的切割镜片和聚焦透镜，避免镜片表面受损。
- 定期检查电路和气路系统，确保电路连接可靠、气路畅通。
- 根据设备使用频率，定期更换激光管和光纤等易损耗部件。
6. 故障排除在操作激光切割机过程中，可能会遇到一些故障问题。
激光切割机说明书
激光切割机说明书激光切割机说明书1. 简介激光切割机是一种高精度、高效率的切割设备，采用激光束在材料表面产生熔化或蒸发，通过控制激光束的位置和功率，实现对材料进行切割。
本文档介绍了激光切割机的工作原理、操作流程和注意事项。
2. 工作原理激光切割机工作原理基于激光的聚焦和高温作用。
激光器将电能转化为光能，产生高能量的激光束。
通过透镜的聚焦，在材料表面形成一个高能量密度的小点，使材料在短时间内达到融化或蒸发的温度，实现切割。
3. 操作流程以下是激光切割机的基本操作流程：3.1 准备工作- 检查激光切割机的电源线是否连接稳固；- 确保切割台面的材料平整，并且固定牢固；- 检查激光切割机的冷却系统是否正常运行。
3.2 打开激光切割机- 将激光切割机的电源开关置于开启状态；- 启动机器，并等待其初始化。
3.3 设置切割参数- 在激光切割机面板上，选择适当的切割模式；- 根据材料的类型和厚度，调节激光功率和切割速度；- 设置激光切割机的路径和图形。
3.4 进行切割- 将待切割的材料放置在切割台面上，并进行定位；- 调整切割头的高度，确保与材料表面的距离合适；- 按下开始按钮，开始切割过程。
3.5 完成切割- 切割完成后，关闭激光切割机；- 将切割好的材料从切割台面上取下，并进行清洁；- 关闭冷却系统。
4. 注意事项- 在操作激光切割机时，必须佩戴适当的防护眼镜和防护手套，避免激光伤害；- 确保操作环境通风良好，防止有害气体积聚；- 遵守激光切割机的操作规程和安全要求；- 维护激光切割机的清洁和冷却系统的正常运行；- 定期检查和更换激光器的配件。
5. 结论激光切割机是一种高效、精确的切割设备，广泛应用于各类材料的加工领域。
本文档详细介绍了激光切割机的工作原理、操作流程和注意事项，希望能对用户使用激光切割机提供帮助和指导。
激光切割机安全使用手册安装调试步骤
激光切割机安全使用手册安装调试步骤激光切割机是一种高精度的切割设备，广泛应用于金属加工、汽车制造、航空航天等领域。
然而，由于其高能激光的特性，激光切割机在操作时存在一定的安全风险。
为了确保操作人员的安全，减少事故的发生，本文将介绍激光切割机的安装调试步骤和安全使用手册。
一、激光切割机安装调试步骤1. 安装位置选择在安装激光切割机时，需要选择一个安全、稳定的位置。
首先确保该位置通风良好，有足够的空气流通，避免潮湿环境对设备的影响。
同时，还要确保切割机距离易燃易爆物品和其他危险品的安全距离，以防万一发生事故时能够及时控制。
2. 固定设备在安装前，要先检查设备的各部件是否完好，并按照设备说明书正确固定设备。
切割机在工作时会产生较大的震动和噪声，如果设备没有固定好，可能会导致意外事故的发生。
3. 连接电源将激光切割机与电源连接时，务必确保电源的稳定性和接地可靠。
为了防止电源波动引起设备工作异常甚至损坏，可以考虑在电源线路中加装稳压器和过滤器。
4. 配置冷却系统激光切割机工作时会产生大量的热量，为了保持设备的工作温度在安全范围内，需要配置冷却系统。
在安装调试过程中，要确保冷却系统的管路畅通，水流循环良好。
5. 定位和校准安装完设备后，需要进行定位和校准，以确保激光的准确切割位置。
校准过程需要严格按照设备说明书操作，确保调试的准确性。
二、激光切割机安全使用手册1. 操作人员要穿戴好个人防护设备，包括护目镜、防护服、耳塞等。
尽量避免长时间暴露在激光束下以防止对眼睛和皮肤造成伤害。
2. 操作前检查设备各部分是否完好，如激光光源、冷却系统、切割台等。
如果发现问题或异常，请及时停机并找专业人员维修。
3. 操作过程中，不得擅自拆卸、改变设备的结构或参数设置。
任何变动都需要经过专业人员的指导和批准。
4. 加工材料应符合设备规定的范围，避免使用非标材料，以免产生不稳定的化学反应。
5. 操作人员要保持设备周围清洁，避免机器受到异物干扰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言感谢您购买上海立牌激光切割机，该设备是集光、机、电于一体的高科技产品，专业性强、科技含量高，为了用户能更好的使用及维护该设备，特编写本说明书。
说明书中，采用了大量的实用插图，力求图文并茂、通俗易懂。
内容详尽的介绍了设备的安装调试；软件的安装、设置与操作；机器的日常维护与安全注意事项等方面的知识，相信本书的内容定会为您更好的掌握机器的操作与维护带来帮助，因此建议用户在使用设备前，务必详细阅读本说明书。
因编者水平有限，书中错误及不足之处在所难免，敬请用户提供宝贵意见及建议.在此深表感谢！上海立牌机械设备有限公司上海勋川机电设备有限公司安全注意事项★在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程，非专业人员不得开机。
★本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故：①点燃周边的易燃物；②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体；③激光辐射的直接照射会引起人体伤害。
因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。
★加工对象及排放物应符合当地的法律、法规要求。
★激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。
★激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。
★设备在开机状态下,必须有专人值守，严禁擅自离开。
人员离开前必须切断所有电源。
★设备在工作时，严禁打开任何端盖。
★雕刻机及其相关联的其它设备都必须安全接地，方可开机操作。
★严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。
★在设备工作过程中，操作员必须随时观察设备的工作情况，如出现异常状况应立即切断所有电源，并积极采取相应措施。
★设备所处环境应干燥，无污染、无震动、无强电、强磁等干扰和影响。
工作环境温度5-40℃，工作环境湿度5-95%(无凝水)。
★设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。
★设备工作电压：AC220V，50Hz;总功率〈1250W。
当电网电压不稳或不匹配时，严禁开机。
因使用不当或不遵守以上各项规则引起的任何损失，厂商概不负责！声明1、此说明书中的内容由于产品升级改进等原因，可能会与实际产品有差异，另外，此说明书内容可能会有变动，恕不提前通告。
2、此说明书中的图示因产品改进等原因，可能会与购买的产品有所不同，以购买的实物为准。
目录第一章器外观及随机配件一、机器外观————————————————————————————————————6二、随机配件———————————————————————————————6 第二章机器安装一、安装激光管——————————————————————————————10二、安装激光电源—————————————————————————————11三、安装水泵———————————————————————————————12四、安装空气压缩机————————————————————————————13五、调整光路———————————————————————————————13六、安装风机———————————————————————————————14七、安全接地———————————————————————————————15第三章光路准直标准———————————————————————————————————25机器外观及随机配件一、机器外观(因机型不同，外观可能会有差异，具体以实物为准) 机器正面：如图F1-1F1-1机器背面：如图F1-2F1-2二、随机配件(以实物为准，以下可能与实际不符)除雕刻机主机外，您的随机附件应包含以下配件（选购配件除外）：1、激光电源：激光电源正面F1-3, 激光电源背面F1-4F1-3F1-42、水管(气管)、空气压缩机、水泵、水箱,如图F1-5F1-5 3、吸风机、风管,如图F1-6F1-6 4、激光管,如图F1-7F1-75、温控水箱(选购配件),如图F1-8F1-86、蜂窝板(选购配件),如图F1-9F1-97、油水分离器(选购配件),如图F1-10油水分离器适用于布料切割行业。
主要作用是滤除压缩空气中含有的油、水成份，改善切割白布发黄现象。
如下图，左侧为进气管，右侧为出气口。
气压表上面的黑色旋钮为气压调节阀，顺时针旋转可增大出气量。
F1-10机器安装完整的工作系统由激光雕刻机主机、激光电源、吸风机、空气压缩机、水泵、水箱、风管、通讯电缆等组成。
根据工作需要用户自行配置电脑、打印机、扫描仪等。
安装步骤：一、安装激光管由于激光管属于玻璃易碎品，为了安全运输我们将其独立包装，因此在安装调试机器之前须先安装激光管。
激光管安装在机器背面，打开激光管保护盖，可以看见两个激光管支架与两个开盖保护感应器。
如图F2-1：F2-1先打开两个支座，将激光管出光口（负极端）朝一号反射镜方向小心地放在V 型支座上，如图F2-2：F2-2然后将激光管支座上的皮带扣上并拧紧螺丝，将激光管固定好，如图F2-3F2-3注意：①在固定时不要太紧，以免损坏激光管；②务必保持进水管口(出光口端)位于管体下方。
固定好激光管后，将连接水保护一端的进水管与激光管负极端进水口相连接；另一根出水管与激光管高压端出水口连接好，如图F2-4,F2-5：F2-4 F2-5 各水管接头要对接牢固，防止漏水；胶管要理顺不能打折，以免造成水流不畅。
二、安装激光电源：把激光电源放进工作台后面的箱体中，先连接正极线，旋松激光管正极线的白色塑胶 螺盖,如图F2-7：注：激光管口与1号反射镜的距离应该在1 厘米左右F2-7将铜孔对着激光电源的正极铜柱，然后慢慢的拧紧白色塑胶螺帽，如图F2-8：F2-8接下来把负极线与激光电源负极端连接好并把正极高压接头固定在绝缘支架上，如图F2-9,F2-10：F2-9 F2-10最后打开雕刻机侧门把控制线穿过工作台小孔与激光电源控制端口相连接并固定，即完成了激光电源的安装，如图F2-11,F2-12：F2-11三、安装水泵：将水箱注满纯净水，将F2-13出水口和F2-14进水口接头用水管连接好，水泵放进水箱里，将与水泵相连的水管穿过水箱盖上的小孔连接到雕刻机进水口，再用另一根水管，接到雕刻机的出水口并放到水箱里，完成水循环管路的连接。
如图F2-13,F2-14F2-13 F2-14接上水泵电源，此时可以看见水逐渐充满激光管，出水管口水流顺畅，说明水泵工作正常。
为保证激光管冷却水流正常，水循环系统中安装了水保护传感器，如水流不畅或水泵工作异常时，雕刻机会自动进入保护状态，激光管将无激光发出。
因此，日常维护过程中，应注意水泵及水管的清洁。
四、安装空气压缩机：用一根气管把空气压缩机的出气口与雕刻机的进气口相连，接上电源保证出风口出气正常。
如图F2-15：F2-15空气压缩机在系统中的作用十分重要，高压气体通过气管从激光头出光口喷出，一方面可以保证聚焦镜片的清洁，另外还起到防止材料被激光引燃的作用。
因此用户在日常维护中，应注意气管不能打折或破损，否则吹风异常可能会引起材料燃烧。
五、调整光路将所有电源线连接好并通电，打开雕刻机电源，此时机器开始复位并回到最近一次定位点，表明机器运转正常，打开激光电源，开始调整光路。
先调整一号反射镜，把横梁移至离1 号镜片最近处打上一个点，再移到最远处打一个点，通过调整镜片背后的三颗螺丝对镜片角度进行调整，使远处这个光点与第一个光点重合即可。
F2-16调整好1 号反射镜后，接下来，再调整2 号反射镜，同样将激光头移至最靠近2 号镜片的一端打一个光点，再移到最远处打一个光点，将远处的光点调整到与第一个光点重合即可。
注意：以上光点的位置，一定要打在镜片的中央为最佳，绝对不能打在边缘处。
如果打在边缘处，请继续调整镜片，直到打在中央为止。
最后检查一下，光激光头位于不同顶点处时，光点是否重合，如果不重合，请用上面的方法重新调整光路，直到重合为止。
四个点调整重合后，我们再看看这个点是否打在激光头入光孔中央？如果不是，请关闭激光电源，调整激光管的位置，如果是左右偏移，则偏向哪方，就往哪方调，比如：偏左，就把激光管朝左的方向调整一点；偏右，则把激光管向右调整一点。
如果是上下偏移，就相反方向调整，即偏上，则将激光管向下调整一点；偏下，则向上调整一点。
(如图F2-16)注意：以上调整，只是针对激光管负极端（出光端）而言，如果要调整激光管正极端来达到相同的效果，则方向是相反的。
光路调整的详细说明，请参见第四章《光路准直标准》。
光路调整完毕后，请将激光管保护盖原样装回，六、安装风机先用一根风管把风机的吸风口与雕刻机的吸尘口连接，并用锁紧扣固定好，然后用另一根风管接上风机的出风口并引向室外，连接好风机的电源线。
如图F2-17：F2-17七、安全接地激光雕刻机使用的激光管为四类激光器，驱动方式为高压激励，所以用户使用时一方面要遵守《安全注意事项》，另一方面，对用户供电系统的安全接地提出了严格的要求，用户的供电系统必须符合当地安规标准：L ：220V 市电系统的相线，此线必须设有安全电气开关(开关必须安装在相线上)。
N ：俗称零线，与相线配对完成对用电设备的供电。
E ：安全地线，所有用电设备的外壳(接地端)都与此线相联，以确保安全。
对地电阻应小于5Ω。
用户必须向专业电气安装员咨询，并由专业电气安装员检测确认地线是否已安全连接请用户注意，接地不良会导致设备的高故障率，同时可能引发其它安全事故本公司对由此引起的故障及事故不承担任何责任和义务如果你的供电系统中没有安全地线，那么务必按照如下方法由专业电气安装员安装安全接地网，安装方法如下：①接地装置必须用2-4 根4×35×1500mm 角钢打入房屋周围任意一个潮湿的地方，每一根的距离为1 米远，然后用3×30mm 的扁铁把每一根角钢引出土面，组成一个良好的接地网。
②打好接地网后用仪表测它的对地电阻，标准阻值为3-5 欧姆。
③阻值测好后用一根RVV2.5mm2 铜芯线一头接在接地网上的引出端，一头接雕刻机安全地线和插座的接地孔里，见下图：光路准直标准我们的雕刻机在使用中，有可能会发生光路偏移，导致无光或光路不正现象，这时请参照以下方法将光路调整正确：第一步：先保证从激光管发出的光束入射在1＃反射镜的中心。
第二步：在2＃反射镜前贴上双面胶纸（或其它能打出标记的物体），将横梁移至最靠近激光管的位置，按点射（控制适当的光强），打上一个标记(特别注意：为防止激光辐射伤人，请先用一块纸板测试出光斑的大概位置，然后再进行调整)。
第三步：逐渐将横梁移至离激光管最远的位置，按点射，打上一个标记。
