YDT175矿用无线电波透视仪使用说明书
眼科设备操作说明
眼科设备操作说明一、概述本操作说明旨在向用户介绍眼科设备的正确操作方法，以确保设备的正常运行和提高诊疗效果。
请在使用前仔细阅读本操作说明，并按照步骤正确操作设备。
二、设备准备1. 检查设备是否处于正常工作状态，包括电源是否接通，设备连接是否牢固等。
2. 准备所需的眼科检查器材和消毒液，确保它们已经进行了充分的消毒和清洁。
3. 确保操作环境整洁，消毒操作台面和用户的手部，穿戴洁净无菌的手套。
三、设备操作步骤以下是一般眼科设备的操作步骤，具体设备的操作流程应根据实际情况进行调整。
1. 操作前准备【图1】- 将设备接通电源，并确认电源指示灯亮起。
- 按照设备说明书将设备设置至适当的模式，如调节瞳孔扩大器的倍数。
2. 测量视力【图2】- 引导患者坐在适当的位置，并告知其视力检查的目的。
- 需要让患者通过某一特定的测试图表，可选择使用标准视力图、E 图等。
- 让患者遮住一只眼睛，并用另一只眼睛看测试图表，测试各种视力指标，如远视力、近视力等。
3. 角膜测量【图3】- 询问患者是否戴隐形眼镜，若是则需移除。
- 让患者坐稳，并轻轻提醒其不要动作过大。
- 将测量探头对准患者的眼睛，并按下相应的测量按钮，测量目标角膜的厚度、曲率等指标。
4. 眼压测量【图4】- 提醒患者注意眼睛保持放松状态，并用毛巾或纸巾擦拭这只眼睛周围的泪液。
- 将测量探头对准患者的眼睛，并让患者凝视前方。
- 按下相应的测量按钮，测量目标眼睛的眼内压。
5. 眼位检查【图5】- 告知患者需要通过观察其眼球的运动来进行眼位检查。
- 使用相应的眼位检查仪器，对准患者的眼球进行观察，并记录相关信息。
6. 眼部成像【图6】- 告知患者需要通过眼部成像来进一步检查眼部状况。
- 使用相应的眼部成像设备，将患者的眼睛对准成像仪器，并按下相应的成像按钮。
- 将成像结果保存，并记录相关信息。
7. 检查结果记录对每个患者的眼科检查结果进行详细记录，包括每项指标的数值、图像资料等。
精密仪器仪表使用方法说明书
精密仪器仪表使用方法说明书尊敬的用户：感谢您选择使用本公司的精密仪器仪表。
为了确保您能够正确、高效地使用该仪器仪表，特为您准备了本使用方法说明书。
请您仔细阅读并按照说明进行操作。
一、仪器概述本仪器仪表采用先进的技术和优质的材料制造而成，具有精度高、稳定性好、使用寿命长等特点。
主要适用于各种工业、实验室和科研领域，用于测量、监测、控制等目的。
二、安全须知1. 请仔细阅读本说明书并按照操作要求正确使用仪器。
2. 在使用过程中请戴好个人防护设备，确保安全。
三、仪器使用步骤1. 准备工作1.1. 根据实际需求选择适当的使用环境。
1.2. 将仪器连接电源，并确保电源电压与仪器要求相符。
1.3. 检查仪表表面是否有损坏，如有损坏请勿使用。
2. 仪器设置2.1. 打开仪器电源开关，待仪器正常启动。
2.2. 按照仪器屏幕提示进行相关设置，如语言、单位等。
3. 仪器操作3.1. 根据实际需求选择合适的测量模式。
3.2. 按照仪器提示操作测量控制面板。
3.3. 观察仪器显示屏上的数据，并进行相关分析。
4. 仪器维护4.1. 使用完毕后，请将仪器从电源中断开。
4.2. 清洁仪器表面，确保无积尘、油污等。
4.3. 定期检查仪器的连接线路，确保无松动或损坏。
四、故障排除以下为常见故障及解决方法，若出现其他故障，请联系本公司售后服务部门。
1. 仪表未正常启动解决方法：检查电源连接是否稳定，确保电源正常。
2. 数据显示不准确解决方法：检查传感器连接是否松动或者损坏，若有问题请更换新的传感器。
3. 仪表指示灯闪烁解决方法：重新启动仪器，并进行相关设置。
五、注意事项1. 请避免在高温、潮湿或者有腐蚀性物质的环境中使用仪器。
2. 请勿将仪器暴露在阳光直射下，以防损坏仪器外壳。
3. 请勿使用不合格的电源进行连接，在电源输入电压范围内使用。
4. 请妥善保管该说明书，以备日后查询和维修使用。
衷心祝愿您能够顺利使用本公司的精密仪器仪表，如有任何疑问或需要进一步帮助，请随时与我们联系。
WKT-E无线电波透视仪（坑透仪）使用说明书
WKT-E⽆线电波透视仪（坑透仪）使⽤说明书ISO9001:2000认证企业煤炭科学研究总院重庆分院产品使⽤说明书WKT-E具通讯功能⽆线电波透视仪感谢您选购本产品！为了保证安全并获得最佳效能，安装、使⽤产品前，请详细阅读本使⽤说明书并妥善保管，以备今后参考。
执⾏标准：Q/MKC 114—2005 版本号： 2.0版出版⽇期：2006-11-2006 编写：胡运兵⽅有令概述⼀、概述1.型号及名称使⽤环境条件及应⽤范围WKT-E具通讯功能⽆线电波透视仪型号的组成及其代表意义：使⽤环境条件及应⽤范围W K T – E编号透视坑道⽆线电波说明：WKT系列⽆线电波坑道透视仪从上世纪70年代开始在煤矿应⽤，WKT已被⼴⼤⽤户认同为⽆线电波坑道透视的专⽤词，⽆线电波坑道透视仪的型号从现在以⾄今后只在编号上改动, WKT不变。
2.系统组成WKT-E型具通讯功能⽆线电波坑道透视系统由便携式井下WKT-E型⽆线电波坑道透视仪和地⾯资料处理系统组成，见下图。
WKT-E型具通讯功能⽆线电波坑道透视仪由井下发射机、接收机、发射天线、接收天线、钻孔发射探头、钻孔接收探头及地⾯充电器组成；地⾯资料处理系统由计算机、打印机及软件系统等组成。
该系统整机重量轻；操作简单；仪器为数字显⽰；⾃动纪录和存储；并由分析软件处理成图。
仪器探测距离100～300M，最⼤350M。
获煤炭部科学技术进步⼆等奖。
WKT-E系列⽆线电波坑道透视系统3.应⽤情况WKT-E型⽆线电波坑道透视系统在全国已经推⼴应⽤了150多套。
除了西⼭、阳泉、⼤同、潞安、晋城、汾西、霍州、开滦、峰峰、邯郸、平顶⼭、义马、焦作、永城、徐州、淮北、淮南、皖北、新汶、兖州、肥城、铜川、韩城、神华、⽯炭井、⽯嘴⼭、靖远、乌海、鸡西、南桐、攀枝花等矿务局部分煤矿应⽤外，中国矿业⼤学、⼭东科技⼤学、焦作⼯业学院、淮南矿业学院、⿊龙江矿业学院、西安⼯程学院、西安分院等院校购买该系统作为教学设备和⼯程探测设备。
无线电波坑道透视仪在采煤工作面中的应用
无线电波坑道透视仪在采煤工作面中的应用作者：南建华来源：《中国科技博览》2013年第31期[摘要]无线电波坑道透视仪，简称坑透仪。
其功能是利用电磁波在介质中的传播特性，探测矿井回采工作面中的地质构造，如陷落住、断层、火成岩、煤层厚度变化、冲刷区、瓦斯富集区及突水构造等。
可合理进行工作面回采设计，减少大量钻探工程量，节省费用，提高采煤时对事故隐患的预知性，有效避免事故发生，减少损失，增加矿井安全，具有显著的经济效益和广泛的社会效益。
[关键词]坑透技术地质构造工作面探测中图分类号：P631 文献标识码：P 文章编号：1009―914X（2013）31―0203―01前言在煤矿生产过程中，预先摸清回采工作面的地质构造，合理进行工作面回采设计，以保证综采的顺利进行，是矿井工作的重要任务。
阳煤集团是我国最大的无烟煤生产基地。
随着综合机械化采煤技术的不断发展，隐伏地质构造对煤炭生产的影响愈加凸显，1995～2000年阳煤集团每年因地质构造造成少生产煤炭约150万吨，损失超过1.5亿元。
所以，加强矿井地质资料的管理，提高地质工作人员的素质，采用先进的探测设备，是高产高效矿井的先决条件。
1 WKT—E型坑透仪使用条件及应用范围1、使用环境条件：坑透仪是用来探测：顺煤层两煤巷、两钻孔或煤巷与钻孔之间的各种地质构造异常体。
发射机与接收机分别位于不同巷道或钻孔中，同时做等距离移动，逐点发射和接收。
或发射机在一定时间内相对固定位置，接收机在一定范围内逐点观察测其场强值。
2、主要应用在探测：①地质构造破坏软分层带、瓦斯富集带等瓦斯灾害区；②直径10米以上的陷落柱；③大于1／2煤厚的断层；④富含水带；⑤顶板垮塌或富集水的采空区；⑥煤层厚度、夹矸及产状变化带；2 WKT—E型坑透仪工作原理无线电波在煤（岩）层中传播时，同一煤层一定范围内平行层理方向上可近似认为是均匀的，但由于各种煤（岩）层电性（电阻率、介电常数等）的不同，它们对电磁波能量的吸收有着一定的差异，电阻率较低的煤（岩）具有较大的吸收作用。
无线电波透视仪工操作规程
无线电波透视仪工操作规程一、上岗条件1、按技术要求，完成相应的物探作业。
2、上岗前必须经过安全技术培训，考试合格后，方可上岗。
3、认真操作设备，准确记录数据，核实技术资料。
3、熟练掌握所有工具、设备和材料的性能、工作原理、操作方法以安全注意事项。
4、无线电波透视仪必须实行“一人操作、二人监护”制，必须熟练掌握无线电波透视仪的性能，原理及岗位操作规程。
5、升井后及时计算机出图完善物探资料。
二、岗位职责1、按时进入工作地点，向上级人员详细了解设备工作情况及本班工作注意事项和遗留问题。
2、查看上次的记录台账。
3、下班前整理好当班的各种运行记录，清点工具、材料、配件。
三、岗位知识技能操作启动前准备（一）开机开机前应先按下“复位”键(不松开)，再开启电源开关，然后松开“复位”键。
此时接收机先后显示：“Ε- - ××”（仪器型号、当前频率）“×××××.×”（当前频率和当前接收值或叫开机状态）（二）原有数据处理在“×××××.×”（当前频率和当前接收值或叫开机状态）状态下键入“有效”，接收机可能出现两种情况：1.接收机内存有数据，则显示- -TR- -。
对接收机内的原有数据可执行清零和不清零两种操作。
此时键入“清零”，接收机显示“4-C 1-CH”，按“1”不清零，按“4”清零，并用“有效”键确认之。
完成上述操作后，接收机显示：“PS 005”（此意为发射点号为005号）,接收机在清除数据后频率自动到默认的0.5MHz。
2. 接收机内存没有数据，接收机直接显示：“PS 005”。
（三）频率设置按步骤①、②后，按“复位”键进入开机状态,按“重显/重写”键，接收机显示：“ 1-3 2-5 ”此时键入1则选中频率为0.3MHz; 键入2 则所选频率为0.5MHz;键入其它数字键则1.5MHz频率被选中，用户可根据需要选择所需频率。

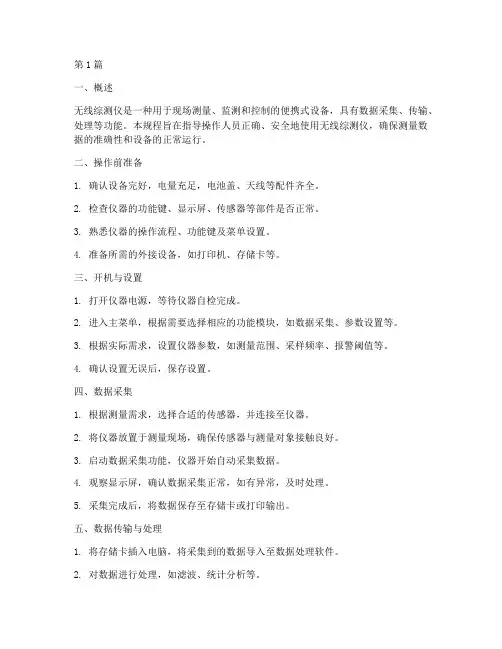

无线综测仪操作规程(3篇)
第1篇一、概述无线综测仪是一种用于现场测量、监测和控制的便携式设备，具有数据采集、传输、处理等功能。
本规程旨在指导操作人员正确、安全地使用无线综测仪，确保测量数据的准确性和设备的正常运行。
二、操作前准备1. 确认设备完好，电量充足，电池盖、天线等配件齐全。
2. 检查仪器的功能键、显示屏、传感器等部件是否正常。
3. 熟悉仪器的操作流程、功能键及菜单设置。
4. 准备所需的外接设备，如打印机、存储卡等。
三、开机与设置1. 打开仪器电源，等待仪器自检完成。
2. 进入主菜单，根据需要选择相应的功能模块，如数据采集、参数设置等。
3. 根据实际需求，设置仪器参数，如测量范围、采样频率、报警阈值等。
4. 确认设置无误后，保存设置。
四、数据采集1. 根据测量需求，选择合适的传感器，并连接至仪器。
2. 将仪器放置于测量现场，确保传感器与测量对象接触良好。
3. 启动数据采集功能，仪器开始自动采集数据。
4. 观察显示屏，确认数据采集正常，如有异常，及时处理。
5. 采集完成后，将数据保存至存储卡或打印输出。
五、数据传输与处理1. 将存储卡插入电脑，将采集到的数据导入至数据处理软件。
2. 对数据进行处理，如滤波、统计分析等。
3. 根据需要，生成报表、图表等。
4. 将处理后的数据保存至存储设备，以便后续查阅。
六、设备维护与保养1. 定期检查仪器外观，确保无损坏。
2. 清洁仪器内部，保持仪器干燥、通风。
3. 检查电池电量，及时充电。
4. 定期对传感器进行校准，确保测量精度。
5. 严格按照操作规程使用仪器，避免人为损坏。
七、注意事项1. 操作人员应熟悉仪器性能和操作流程，确保正确使用。
2. 操作过程中，注意人身安全，避免触电、烫伤等事故。
3. 遵守现场安全规定，防止仪器损坏。
4. 仪器操作过程中，如遇故障，应及时关闭电源，避免设备损坏。
5. 仪器操作完毕后，关闭电源，整理现场。
八、结束本规程为无线综测仪操作规程，操作人员应严格按照规程执行，确保仪器正常运行和测量数据的准确性。
无线电波透视法及其应用
无线电波透视法及其应用摘要:预先探明待采工作面的地质构造以保证采煤特别是综采的顺利进行, 是矿井地质工作中的重要任务。
随着采煤机械化程度的提高, 要求在采前探清待采工作面内的地质构造及地质现象的程度越来越高。
只局限地应用传统的地质手段和方法已不能很好地适应现代化采煤的要求。
无线电波透视法是利用无线电波在钻孔和坑道中的发射和接收来确定地下介质特性和地质构造的一种物探方法。
当电磁波在地下有耗介质中传播时，遇到岩性不同的分界面就会产生不同的电磁波反射、折射、透射和频散、吸收等，通过研究接收到的电磁波的性质达到探测地下目标物的目的。
本文简述了该方法的理论，描述了方法的分类，概述了目前使用的发射天线、接收天线和常用的仪器，总结了井下工作方法和解释方法，最后给出了应用实例说明其应用效果。
关键词: 综采无线电波透视法发射接收资料解释1无线电波透视法技术原理1.1点电流元在无限均匀有耗介质中的场点电流元是指长度无限小或较波长甚小的线性电流单元，又称电偶极子或基本电阵子。
它本身不能单独存在，但是组成实际天线的基本单元。
设电偶极子位于球坐标系的原点，且沿坐标系的z 轴方向放置。
电偶极子的电流强度为I，是常数；dl 是电偶极子的长度，且电偶极子的长度dl≤el 和dl≤r(这里el 是导电介质中的波长，r 为收发距)，因此，可以近视地认为电偶极子是位于坐标原点的点电源。
在钻孔无线电波透视法的实际应用中，一般要求接收天线位于发射天线的远区场，即当kr≥1 或r≥el 时，电场分量和磁场分量可由下式表示它们是电偶极子在远区场条件下产生的电磁场分量。
Hϕ表示的是磁场分量，E ϒ、Eϴ表示的是电场分量，电场分量与磁场分量之比为：η称为介质的波阻抗。
在自由空间中，ε= ε0，μ=μ0，易于求出η=η0=120π。
1.2无线电波透视法工作原理无线电波透视法是根据电磁波在地下岩层中传播时，由于各种岩层和煤层的电性(电阻率ρ和介电常数ε) 的不同，它们对电磁波的吸收不一致的原理，来探测待采工作面内的地质异常体。
通信行业仪器器材使用方法说明书
通信行业仪器器材使用方法说明书一、前言本说明书旨在向使用通信行业仪器器材的相关人员提供详尽准确的操作指导，以确保仪器器材的正常运行和安全使用。
请在使用前仔细阅读本说明书，并按照所列步骤进行操作。
二、器材概述本仪器器材适用于通信行业的各类设备，包括但不限于光纤通信设备、无线通信设备等。
其主要功能为数据传输和信号调试。
三、安全注意事项1. 使用前请确保所在工作场所的安全环境，避免因操作不当引发危险。
2. 在使用过程中，避免将仪器器材接触水、油、化学物品等可能导致损坏的物质。
3. 使用仪器器材时，请务必穿戴好工作服、工作手套和防护眼镜等个人防护装备。
4. 使用结束后，请及时关闭设备电源，拔掉插头，并将仪器器材放置在干燥通风的位置。
四、操作步骤1. 连接设备步骤一：检查设备电源线是否连接到电源插座，电源插座的电压是否符合设备要求。
步骤二：将设备与所需通信设备进行连接，确保连接牢固。
步骤三：检查连接线及接口是否完好，若有任何损坏请更换。
2. 开机操作步骤一：按下电源开关，并等待设备启动。
步骤二：根据设备要求进行操作系统的开启，并输入所需参数。
步骤三：检查设备显示屏，确保正常显示相关信息。
3. 设置参数步骤一：进入设备设置界面。
步骤二：按照需求进行参数设置，如频率、速率、信道等。
步骤三：保存设置，并退出设置界面。
4. 运行测试步骤一：根据需要进行测试项目的选择。
步骤二：根据设备要求进行测试操作，如发送信号、接收数据等。
步骤三：记录测试结果，并进行分析。
5. 故障排除步骤一：若设备出现异常情况，请先切断电源，并检查设备连接情况。
步骤二：查阅设备说明书，按照说明书提供的故障排除方法进行操作。
步骤三：若无法解决问题，请联系设备供应商或技术支持人员。
五、维护保养1. 定期检查设备电源线、连接线及接口的状况，若有损坏请及时更换。
2. 清洁设备外壳和显示屏，使用干净柔软的布进行轻轻擦拭，切勿使用含有酒精或腐蚀性物质的液体。
矿用无线电波透视仪通用技术条件
ICS73.020D81备案号：MT 中华人民共和国煤炭行业标准MT/T 693—2021代替MT/T 693-1997矿用无线电波透视仪通用技术条件The general technical condition of the underground electromagnetic wave penetrator201X-XX-XX 发布201X-XX–XX 实施国家煤矿安全监察局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 型号、组成与防爆型式 (2)5 技术要求 (2)6 试验方法 (4)7 检验规则 (7)8 标志、包装、运输和贮存 (8)前言本标准按GB/T 1.1《标准化工作导则第1部分：标准的结构和编写》的要求进行编写。
请注意文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准是对MT/T 693-1997《矿用无线电波透视仪通用技术条件》的修订，本标准替代MT/T 693-1997。
本标准与MT/T 693-1997相比主要变化如下：a)删除GB3836.2-83爆炸性环境用防爆电气设备隔爆型电气设备“d”；b)增加术语和定义（见3）；c)增加产品型号（见4.1）；d)更改“大气压力 86~106 kPa”为“大气压力 80 kP a~110 kPa”（见5.2，1997年版3.2）；e)增加工作频率“透视仪应至少具有3个可选工作频率。
”（见5.4.1）；f)更改“频率稳定度优于5×10-5”为“工作频率偏差≤±25 Hz”（见5.4.1，1997年版3.9）；g)更改“输出功率不小于1W，其输出功率的误差应不大于规定值的±10%”为“具体发射功率由防爆检验确定，其发射功率的误差应不大于产品规定值的±10％。
”（见5.4.2，1997年版3.9）；h)增加“透视仪接收机灵敏度应优于0.03 μVrms”（见5.4.3）；i)更改“透视仪接收机相邻两次的指示值绝对差应小于0.5 dB”为“透视仪接收机连续十次的测量值绝对差应小于测量范围的0.5%”（见5.4.4，1997年版3.10）；j)更改“坑透仪应能连续工作3h”为“透视仪应能连续工作5 h以上”（见5.4.5，1997年版3.11）；k)增加了“接收机显示功能”、“接收机数据存储功能”、“接收机数据传输功能”和“选频功能”要求(见5.5）。
煤矿工作面无线电波透视技术原理与数据处理
坑透现场工作布置
(a).一发一收;(b) 一发双收示意图
双发双收：
在工作面两条巷道均布置一套完整的接收机和发射机。当1巷发射 机在某发射点发射信号时，2巷接收机接收信号；在1巷发射机换站 时，2巷发射机在布置的发射点发射信号，1巷接收机接收信号；保 持两巷发射机和接收机不间断轮流发射接收。
r
岩、矿石的介电常数随频率的变化
1-碱性花岗岩；2-白云母斑状花岗岩； 3-花岗岩；4-白云母花岗岩；5-石英
岩石电阻率随频率的变化 1-斑状石灰岩；2-粒状大理岩；3-大理岩
二、吸收系数与电磁参数的关系
• 1、无线电波透视法基本公式
H
H0
er r
β-介质吸收系数，奈培/m
er
基本波函数，表示向距离增大方向 前进的正向行波，或称空间变化部
探方法主要包括： • (1)矿井地震法，主要为工作面地震槽波透视法和地震波纵横波透视
CT法(刘天放和李志聃,1993;刘盛东和李承华,2000;彭苏萍,等, 2002, 2008;张平松,等,2004, 2006)； • (2)矿井电磁法，主要为工作面音频电穿透法(李冬林,等, 2005; 李振峰, 等, 2005)、矿井直流电法(程久龙,等,2008;刘盛东,等,2009;刘树才, 等,2009; 施龙青,等,2008; 吴荣新,等,2009, 2010c)、矿井瞬变电磁法(刘 志新等,2006;于景邨,等,2007)、无线电波(坑道)透视法等(程久龙, 等,1999;董守华和王琦,2003;高一峰,2007; 刘天放和李志聃,1993;宁书 年,等,2001;汤友谊,等,2002;吴荣新,等, 2010a, 2010b)。
建筑物对地面坑透实验电磁波信号的影响
建筑物对地面坑透实验电磁波信号的影响吴荣新;左汪会;肖玉林【摘要】为在地面模拟煤层工作面坑透探测,利用地面建筑物作为探测目标体,采用矿井工作面坑透探测的工作方法布置观测系统进行探测实验.结果表明:(1)穿过地面建筑物路径的电磁波场强值显著降低,建筑物的高低及结构不同,对电磁波信号影响程度不同;(2)建筑物范围在场强平面图上表现为较低的场强值,在电磁波吸收系数平面图上表现为较高的电磁波吸收系数值;(3)建筑物适用于作为探测目标体进行地面坑透实验.%In order to simulate coal face radiowave gallery penetration prospecting on ground surface, taking surface buildings as the tar-get, in accordance with mine working face radiowave gallery penetration working mode laid out field setup and carried out prospecting experiment. The result has shown that:(1) the field intensity values of electromagnetic wave pass through buildings have significant re-duction, buildings with different heights and structures have different impacting degrees on electromagnetic wave signal;( 2) on the field intensity plan, within the range of buildings shown lower field intensity values, on the electromagnetic wave adsorption coefficient plan shown higher adsorption coefficient values;(3) buildings are suitable to use as prospecting target to carry out ground surface radiowave gallery penetration experiment.【期刊名称】《中国煤炭地质》【年(卷),期】2017(029)001【总页数】4页(P69-72)【关键词】建筑物;坑透;电磁波;场强;工作面【作者】吴荣新;左汪会;肖玉林【作者单位】安徽理工大学地球与环境学院,安徽淮南 232001;安徽理工大学地球与环境学院,安徽淮南 232001;安徽理工大学地球与环境学院,安徽淮南 232001【正文语种】中文【中图分类】P631.3由于坑透具有工作效率高、探测精度高和费用低等特点，已成为在煤层工作面地质构造探测中广泛应用的矿井物探技术，很多煤矿企业要求所有煤层工作面均进行坑透探测，以查明工作面内的地质异常，为工作面的安全生产提供地质保障[1-8]。
YDT-88无线电波透视仪操作规程
YDT--88无线电波透视仪操作规程一、一般规定第1条无线电波透视仪（以下简称坑透仪）操作人员必须经过专门技术培训，了解仪器的工作原理和性能，熟悉操作程序，并能独立进行资料分析。
第2条进行无线电波透视探测前，必须编制探测施工预案及施工计划、安全技术措施、施工计划等，并由矿方审核，组织地质、调度、机电、通风等有关部门协同工作，为无线电波透视探测创造必要的工作环境。
第3条探测结果使用必须遵守《煤矿安全规程》、《煤矿防治水规定》等相关规定。
第4条坑透工作最好是在回采工作面送通后，形成自然风流，工作面整备期间进行。
二、入井前准备工作第4条入井探测前，物探人员要全面了解坑透工作面煤层的结构、厚度、煤质、顶底板岩性，以及工作面的地质构造、巷道环境（干扰物源）和煤层的走向、倾向等，以便确定具体工作方法及安全技术措施。
第5条入井前要对仪器（发射机、接收机）进行检查，检查仪器是否完好，是否能正常开机，电量是否充足，检查线圈是否完好，检查接头是否完好。
第6条对仪器的程序进行检查，进行开机检测，连接线圈发射几组数据，确保仪器正常工作。
（检查完成后清空数据）第7条仪器要装入专用背包，专人看管，入井途中保障仪器的安全。
第8条线圈要用绑带绑好，专人负责看管，注意保护线圈接头，不能进灰、进水，保证线圈完好。
第9条准备好记录本、皮尺、笔、喷漆等工具，以便井下施工做好编录。
第10条坑透前应联系矿方，指派电工在坑透工作时，切断整个工作面电源，坑透工作结束前不得合闸送电。
第11条坑透工作时，工作面两顺槽中电缆、水管、信号线等金属导体在切眼不许连通，否则必须拆断，将导体甩开20~30米距离并接地。
三、井下操作井下工作的基本任务是按照设计及规范要求，保证安全施工，获取准确第一手资料。
第12条坑透测量前，应规定发射、接收起始及搬家时间，并列表。
要求有关人员必须严格按照规定的时间表，按顺序进行。
第13条坑透测量前，要对工作面巷道进行布点并编号，编号顺序一般应从切眼往外开始，严格按照设计点距布置，编号要准确、清晰，不可重号或漏号，现场点号位置要求与图纸相符。
无线电波透视法及其应用
无线电波透视法及其应用摘要:预先探明待采工作面的地质构造以保证采煤特别是综采的顺利进行, 是矿井地质工作中的重要任务。
随着采煤机械化程度的提高, 要求在采前探清待采工作面内的地质构造及地质现象的程度越来越高。
只局限地应用传统的地质手段和方法已不能很好地适应现代化采煤的要求。
无线电波透视法是利用无线电波在钻孔和坑道中的发射和接收来确定地下介质特性和地质构造的一种物探方法。
当电磁波在地下有耗介质中传播时，遇到岩性不同的分界面就会产生不同的电磁波反射、折射、透射和频散、吸收等，通过研究接收到的电磁波的性质达到探测地下目标物的目的。
本文简述了该方法的理论，描述了方法的分类，概述了目前使用的发射天线、接收天线和常用的仪器，总结了井下工作方法和解释方法，最后给出了应用实例说明其应用效果。
关键词: 综采无线电波透视法发射接收资料解释1无线电波透视法技术原理1.1点电流元在无限均匀有耗介质中的场点电流元是指长度无限小或较波长甚小的线性电流单元，又称电偶极子或基本电阵子。
它本身不能单独存在，但是组成实际天线的基本单元。
设电偶极子位于球坐标系的原点，且沿坐标系的z 轴方向放置。
电偶极子的电流强度为I，是常数；dl 是电偶极子的长度，且电偶极子的长度dl≤el 和dl≤r(这里el 是导电介质中的波长，r 为收发距)，因此，可以近视地认为电偶极子是位于坐标原点的点电源。
在钻孔无线电波透视法的实际应用中，一般要求接收天线位于发射天线的远区场，即当kr≥1 或r≥el 时，电场分量和磁场分量可由下式表示它们是电偶极子在远区场条件下产生的电磁场分量。
Hϕ表示的是磁场分量，E ϒ、Eϴ表示的是电场分量，电场分量与磁场分量之比为：η称为介质的波阻抗。
在自由空间中，ε= ε0，μ=μ0，易于求出η=η0=120π。
1.2无线电波透视法工作原理无线电波透视法是根据电磁波在地下岩层中传播时，由于各种岩层和煤层的电性(电阻率ρ和介电常数ε) 的不同，它们对电磁波的吸收不一致的原理，来探测待采工作面内的地质异常体。
YDT88矿用无线电波透视仪在大面宽急倾斜煤层中的应用
YDT88矿用无线电波透视仪在大面宽急倾斜煤层中的应用一工程概况1942回采工作面位于广旺集团赵家坝矿104采区一阶段东翼，上部为+340m水平3948（2）、3948、31248（2）、31248平巷及采空区，下部为未采区。
工作面所采煤层为9号煤，9号煤为焦煤，煤层厚度在0.90m到1.30m之间，平均煤厚1.15m，夹矸1-2层，煤层厚度与煤层结构都较稳定，煤层平均倾角43.5°，属稳定煤层。
该回采工作面走向长1050m，倾斜均长170m，最长202m左右。
1942工作面顶为粉砂岩，直接底为泥质粉砂岩，见综合柱状图1-1。
图1-1 综合柱状图本次采用无线电波透视法来探测1942工作面内地质异常体的赋存情况。
主要探测任务为：（1）采用无线电波透视CT技术探测工作面内地质构造赋存情况；（2）查明巷道揭露落差大于1/3煤厚的断层延展情况；（3）查明工作面内落差大于1/2煤厚的隐伏断层赋存情况；（4）查明工作面内小于1/2煤厚的薄煤区赋存情况。
二坑透基本工作原理方法1、原理电磁波在地下岩层中传播时，由于各种岩、矿石电性的不同，它们对电磁波能量吸收不同，低阻岩层对电磁波具有较强的吸收作用，当波前进方向遇到断裂构造所出现的界面时，电磁波将在界面上产生反射和折射作用，也造成能量的损耗。
