电子元器件焊接技术
贴片电子元器件焊接技巧
贴片电子元器件焊接技巧贴片电子元器件是现代电子产品中广泛使用的一种元器件，其小巧轻薄的特点使得它们成为了电子产品中不可或缺的一部分。
然而，贴片电子元器件的焊接过程与传统的插针元器件不同，需要掌握特殊的技巧和方法。
下面将介绍一些贴片电子元器件焊接的常用技巧，希望对广大电子爱好者有所帮助。
首先，正确的工具和设备是贴片电子元器件焊接的前提。
常用的工具有烙铁、镊子、放大镜等。
选择适当功率的烙铁以及可调节温度的烙铁站对焊接工作非常重要。
此外，要保持工作环境的整洁和光线的明亮，以便观察和操作。
其次，焊接前需要充分了解焊接元器件的规格和要求。
例如，焊接时需要注意的温度、焊接时间、焊接角度等。
同时，需要了解焊接板的特性，如耐热性、导热性等。
这些信息对正确进行焊接操作至关重要。
接下来，合理安排焊接顺序。
在焊接贴片电子元器件时，应根据焊接难度和元器件的位置进行合理的焊接安排。
一般来说，从低高度到高高度的顺序进行焊接可以减少影响周围贴片元器件的风险。
然后，正确使用焊锡和焊剂。
焊锡的选择应根据焊接板的材料和元器件的要求进行合理选择。
焊锡的熔点一般为180-220℃，可减少焊接板和元器件的热变形。
焊剂的选择应具有良好的润湿性和可靠的去污功能，以确保焊接质量。
此外，要注意焊接时间和热量的控制。
焊接时间过长会产生过多的热量导致焊接点和周围元器件的热损伤。
焊接时间过短会导致焊接点与焊盘接触不良。
因此，在焊接时应控制好焊接时间和热量，并在焊接过程中不断观察焊接点的状态，确保焊接质量。
最后，进行焊接后的检查和测试。
焊接完成后，应使用万用表、短路检测仪等工具对焊接点进行检查和测试，确保焊接的可靠性和质量。
总结起来，贴片电子元器件焊接技巧主要包括选择适当的工具和设备、充分了解焊接规格和要求、合理安排焊接顺序、正确使用焊锡和焊剂、控制焊接时间和热量以及进行焊后的检查和测试。
通过掌握这些技巧，可以提高贴片电子元器件焊接的效果和质量。
希望这些技巧对电子爱好者们有所帮助。
元器件焊接方法
元器件焊接方法元器件焊接方法元器件是电子设备中不可或缺的组成部分，而焊接则是将元器件连接在一起的重要步骤。
正确的焊接方法可以确保电子设备的正常运行和长期稳定性。
下面将介绍几种常见的元器件焊接方法。
1. 手工焊接手工焊接是最常见的元器件焊接方法之一。
它需要使用焊锡丝和焊锡笔，将元器件连接在一起。
手工焊接需要一定的技巧和经验，因为焊接温度和时间的控制非常重要。
如果焊接时间过长或温度过高，可能会损坏元器件或导致焊点不牢固。
2. 波峰焊接波峰焊接是一种自动化的焊接方法，通常用于大批量生产。
它使用一台波峰焊接机，将元器件放置在焊接台上，然后通过涂上焊剂的焊锡波浪将元器件连接在一起。
波峰焊接可以快速、高效地完成焊接任务，但需要一定的设备和技术支持。
3. 表面贴装焊接表面贴装焊接是一种现代化的焊接方法，它使用表面贴装技术将元器件连接在一起。
表面贴装焊接需要使用特殊的元器件和焊接设备，可以实现高密度、高速度的焊接。
表面贴装焊接可以大大提高电子设备的性能和可靠性，但需要一定的技术和设备支持。
4. 热风焊接热风焊接是一种常见的焊接方法，它使用热风枪将焊锡加热到熔点，然后将元器件连接在一起。
热风焊接可以快速、高效地完成焊接任务，但需要一定的技术和经验。
如果焊接温度过高或时间过长，可能会损坏元器件或导致焊点不牢固。
总之，元器件焊接是电子设备制造过程中不可或缺的一步。
正确的焊接方法可以确保电子设备的正常运行和长期稳定性。
不同的焊接方法适用于不同的场景，需要根据实际情况选择合适的方法。
同时，焊接需要一定的技术和经验，需要严格控制焊接温度和时间，以确保焊点的质量和可靠性。

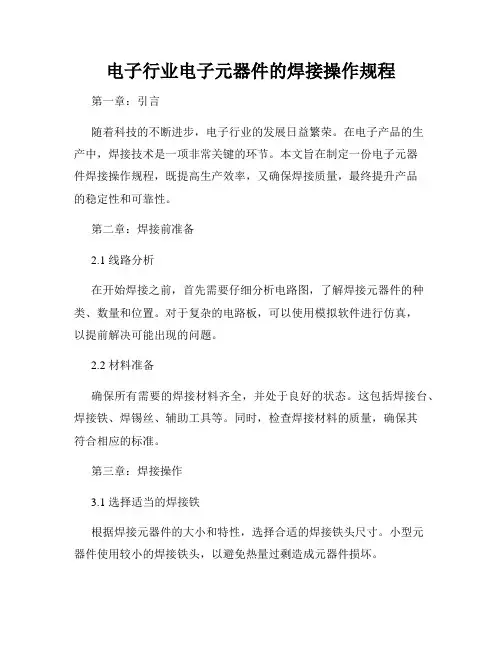

电子行业电子元器件的焊接操作规程
电子行业电子元器件的焊接操作规程第一章：引言随着科技的不断进步，电子行业的发展日益繁荣。
在电子产品的生产中，焊接技术是一项非常关键的环节。
本文旨在制定一份电子元器件焊接操作规程，既提高生产效率，又确保焊接质量，最终提升产品的稳定性和可靠性。
第二章：焊接前准备2.1 线路分析在开始焊接之前，首先需要仔细分析电路图，了解焊接元器件的种类、数量和位置。
对于复杂的电路板，可以使用模拟软件进行仿真，以提前解决可能出现的问题。
2.2 材料准备确保所有需要的焊接材料齐全，并处于良好的状态。
这包括焊接台、焊接铁、焊锡丝、辅助工具等。
同时，检查焊接材料的质量，确保其符合相应的标准。
第三章：焊接操作3.1 选择适当的焊接铁根据焊接元器件的大小和特性，选择合适的焊接铁头尺寸。
小型元器件使用较小的焊接铁头，以避免热量过剩造成元器件损坏。
3.2 清洁焊接区域在焊接之前，确保焊接区域干净，没有杂质或者污垢。
使用棉布或者专用清洁剂进行清洁，以确保焊接质量。
3.3 控制温度和热时间根据焊接材料的特性和要求，控制焊接铁的温度和热时间。
温度过高可能造成元器件损坏，而温度过低则无法完成焊接。
同时，热时间也需要控制在适当的范围内。
3.4 确保焊接质量焊接时，要确保焊锡充分熔化并与焊接区域充分接触，以保证焊点的牢固性和稳定性。
焊接完成后，使用显微镜或者放大镜检查焊点质量，确保没有短路、虚焊等问题。
第四章：焊接质量控制4.1 焊接后处理焊接完成后，需要进行适当的后处理措施，以确保焊接质量。
这包括去除焊接过程中生成的焊渣和污垢，并进行表面清洁和保护。
4.2 焊接记录对每个焊接过程进行记录，包括焊接日期、焊接工艺参数、焊接人员等信息。
这有助于对焊接质量进行追溯和分析，及时发现问题并采取纠正措施。
第五章：安全注意事项在进行焊接操作时，需要特别注意安全事项，以确保操作人员的健康和设备的安全。
这包括佩戴防护眼镜、手套等个人防护装备，确保焊接台的稳定和接地等。

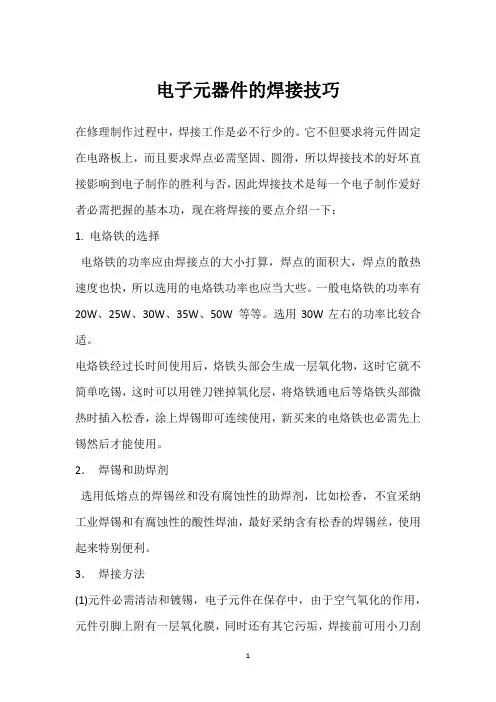

电子元器件的焊接技巧
电子元器件的焊接技巧在修理制作过程中，焊接工作是必不行少的。
它不但要求将元件固定在电路板上，而且要求焊点必需坚固、圆滑，所以焊接技术的好坏直接影响到电子制作的胜利与否，因此焊接技术是每一个电子制作爱好者必需把握的基本功，现在将焊接的要点介绍一下：1. 电烙铁的选择电烙铁的功率应由焊接点的大小打算，焊点的面积大，焊点的散热速度也快，所以选用的电烙铁功率也应当大些。
一般电烙铁的功率有20W、25W、30W、35W、50W 等等。
选用30W左右的功率比较合适。
电烙铁经过长时间使用后，烙铁头部会生成一层氧化物，这时它就不简单吃锡，这时可以用锉刀锉掉氧化层，将烙铁通电后等烙铁头部微热时插入松香，涂上焊锡即可连续使用，新买来的电烙铁也必需先上锡然后才能使用。
2．焊锡和助焊剂选用低熔点的焊锡丝和没有腐蚀性的助焊剂，比如松香，不宜采纳工业焊锡和有腐蚀性的酸性焊油，最好采纳含有松香的焊锡丝，使用起来特别便利。
3．焊接方法(1)元件必需清洁和镀锡，电子元件在保存中，由于空气氧化的作用，元件引脚上附有一层氧化膜，同时还有其它污垢，焊接前可用小刀刮掉氧化膜，并且马上涂上一层焊锡（俗称搪锡），然后再进行焊接。
经过上述处理后元件简单焊牢，不简单消失虚焊现象。
(2) 焊接的温度和焊接的时间焊接时应使电烙铁的温度高于焊锡的温度，但也不能太高，以烙铁头接触松香刚刚冒烟为好。
焊接时间太短，焊点的温度过低，焊点溶化不充分，焊点粗糙简单造成虚焊，反之焊接时间过长，焊锡简单流淌，并且简单使元件过热损坏元件。
(3)焊接点的上锡量焊接点上的焊锡数量不能太少，太少了焊接不牢，机械强度也太差。
而太多简单造成外观一大堆而内部未接通。
焊锡应当刚好将焊接点上的元件引脚全部浸没，轮廓模糊可见为好。
(4)留意烙铁和焊接点的位置初学者在焊接时，一般将电烙铁在焊接处来回移动或者用力挤压，这种方法是错误的。
正确的方法是用电烙铁的搪锡面去接触焊接点，这样传热面积大，焊接速度快。
pcba焊接技术及检验标准大全
pcba焊接技术及检验标准大全PCBA（Printed Circuit Board Assembly）是指将印制电路板上的各种电子元器件进行焊接和组装的过程。
在PCBA的焊接工艺中，涉及到多种技术和检验标准，下面将对PCBA焊接技术及检验标准进行详细介绍。
一、焊接技术：1.表面安装技术（Surface Mount Technology，简称SMT）：SMT 是一种高效、高密度、低成本的PCBA焊接技术。
它将电子元器件直接焊接在印制电路板的表面上，通过回流焊接的方式进行固定。
常见的SMT组装工艺有粘贴、贴装、回流、清洗等步骤。
2.波峰焊接技术（Wave Soldering）：波峰焊接技术适用于大批量焊接，特别是对于插件较多的电子元器件。
通过在焊接工作台上产生一个波峰，将预先上锡的电路板通过波浪冲击的方式焊接。
3.手工焊接技术：手工焊接技术一般适用于少量、多样性较高的PCBA焊接。
操作人员通常使用电烙铁将电子元器件焊接在印制电路板上，需要有一定的焊接技巧和工艺知识。
二、检验标准：1. IPC标准：IPC（Association Connecting Electronics Industries）是电子行业内广泛采用的国际标准化组织，其制定的多项标准被用于PCBA焊接的检验。
常用的IPC标准包括IPC-A-600G（印制电路板表面特征）、IPC-A-610G（电子组装工艺标准）等。
2. J-STD标准：J-STD是IPC与美国电子工业协会联合制定的电子组装标准。
通常用于波峰焊接和手工焊接的检验。
3.质量检验标准：除了IPC和J-STD标准外，还有一些公司或行业内部制定的质量检验标准。
这些标准主要根据公司需求和产品特点来制定，以确保PCBA焊接质量。
PCBA焊接技术及检验标准是保证电子产品质量和可靠性的重要环节。
通过合理选择焊接技术和严格执行检验标准，可以有效避免焊接缺陷和故障，提高PCBA产品的质量和性能。
电子束焊接技术在电子元器件制造中的应用案例
电子束焊接技术在电子元器件制造中的应用案例电子束焊接技术作为一种高精密、高效率的焊接方法，在电子元器件制造中发挥着重要的作用。
它通过利用电子束的能量来加热并融化焊接材料，以达到连接的目的。
本文将探讨电子束焊接技术在电子元器件制造中的几个具体应用案例。
首先，电子束焊接在电子元器件的封装中应用广泛。
封装是指将电子元器件芯片固定在外壳中，以保护芯片不受外界影响，并提供便于安装的结构。
传统的封装方式包括焊线与焊盘连接以及焊膏封装，然而这些方法往往需要在较高的温度下进行，容易引发电子元器件的损坏。
而电子束焊接技术能够在较低的温度下完成焊接过程，减少元器件的热损伤风险。
其次，电子束焊接技术在电子封装中的应用案例之一是主板焊接。
主板是电子设备的核心部件，它连接着各种电子器件，负责传递电流和信号。
传统的主板焊接方式往往采用热流风或回流焊接，但这些方法会产生过多的热量，容易导致主板变形和元器件热损伤。
而电子束焊接技术通过在焊接过程中准确控制焊接区域的加热范围，避免了热损伤和变形的风险，提高了焊接的质量和效率。
另外，电子束焊接技术在电子元器件的连接中也有广泛的应用。
电子设备中的连接往往需要高精度和高可靠性，而传统的焊接方法往往无法满足这些要求。
电子束焊接技术通过高能电子束的精确瞄准和控制，可以实现非接触式焊接，避免了传统焊接中可能出现的接触不良或者损伤的情况。
同时，电子束焊接技术还能够在焊接过程中实时监控焊接质量，提高了连接的可靠性。
最后，电子束焊接技术在印刷电路板（PCB）制造中也有广泛的应用。
PCB是电子器件的重要组成部分，它提供了电子元器件之间的电气连接和机械支撑。
传统的PCB制造方法包括贴片焊接和波峰焊接，但这些方法往往需要多个步骤和设备，工艺复杂且效率低下。
而电子束焊接技术可以直接在PCB上进行焊接，避免了多个步骤的耗时和设备的成本，提高了制造效率并降低了制造成本。
综上所述，电子束焊接技术在电子元器件制造中的应用具有广泛的前景。
电子元器件的焊接知识大全
电⼦元器件的焊接知识⼤全如何焊接电⼦元件在电⼦制作中，元器件的连接处需要焊接。
焊接的质量对制作的质量影响极⼤。
所以，学习电于制作技术，必须掌握焊接技术，练好焊接基本功。
⼀、焊接⼯具（⼀）电烙铁。
电烙铁是最常⽤的焊接⼯具。
我们使⽤20W内热式电烙铁。
新烙铁使⽤前，通电烧热，蘸上松⾹后⽤烙铁头刃⾯接触焊锡丝，使烙铁头上均匀地镀上⼀层锡。
这样做，可以便于焊接和防⽌烙铁头表⾯氧化。
旧的烙铁头如严重氧化⽽发⿊，可⽤钢挫挫去表层氧化物，使其露出⾦属光泽后，重新镀锡，才能使⽤。
电烙铁要⽤220V交流电源，使⽤时要特别注意安全。
应认真做到以下⼏点： 1．电烙铁插头最好使⽤三极插头。
要使外壳妥善接地。
2．使⽤前，应认真检查电源插头、电源线有⽆损坏。
并检查烙铁头是否松动。
3．电烙铁使⽤中，不能⽤⼒敲击。
要防⽌跌落。
烙铁头上焊锡过多时，可⽤布擦掉。
不可乱甩，以防烫伤他⼈。
4．焊接过程中，烙铁不能到处乱放。
不焊时，应放在烙铁架上。
注意电源线不可搭在烙铁头上，以防烫坏绝缘层⽽发⽣事故。
5.使⽤结束后，应及时切断电源，拔下电源插头。
冷却后，再将电烙铁收回⼯具箱。
（⼆）焊锡和助焊剂 焊接时，还需要焊锡和助焊剂。
1．焊锡。
焊接电⼦元件，⼀般采⽤有松⾹芯的焊锡丝。
这种焊锡丝，熔点较低，⽽且内含松⾹助焊剂，使⽤极为⽅便。
2．助焊剂。
常⽤的助焊剂是松⾹或松⾹⽔（将松⾹溶于酒精中）。
使⽤助焊剂，可以帮助清除⾦属表⾯的氧化物，利于焊接，⼜可保护烙铁头。
焊接较⼤元件或导线时，也可采⽤焊锡膏。
但它有⼀定腐蚀性，焊接后应及时清除残留物。
（三）辅助⼯具 为了⽅便焊接操作常采⽤尖嘴钳、偏⼝钳、镊⼦和⼩⼑等做为辅助⼯具。
同学们应学会正确使⽤这些⼯具。
⼆、焊前处理 焊接前，应对元件引脚或电路板的焊接部位进⾏焊前处理（见图3⼀11）。
（⼀）清除焊接部位的氧化层 1．可⽤断锯条制成⼩⼑。
刮去⾦属引线表⾯的氧化层，使引脚露出⾦属光泽。
2．印刷电路板可⽤细纱纸将铜箔打光后，涂上⼀层松⾹酒精溶液。
smt工艺技术难度
smt工艺技术难度SMT工艺技术，即表面贴装技术，是一种电子元器件焊接技术，广泛应用于电子设备制造中。
随着电子产品的不断发展和智能化，SMT工艺技术的难度也随之增加。
本文将从组件封装、板面设计和焊接工艺三个方面来介绍SMT工艺技术的难度。
首先，组件封装是SMT工艺技术的重要环节之一，也是难度较大的一环。
随着电子器件的尺寸不断缩小，组件封装的精度要求也越来越高。
在封装过程中，需要考虑到组件的尺寸、引脚间距、引线长度等因素，以确保组件能够准确地贴装在PCB板上，并与其他组件连接良好。
这要求SMT工艺技术人员具备精确的封装技术，能够熟练地进行组件封装，确保每个组件的位置和方向都是正确的。
其次，板面设计也是SMT工艺技术的难点之一。
在进行SMT 贴装时，需要将各个组件正确地布局在PCB板上。
这要求工艺技术人员对电路的布局有非常深入的了解，能够根据电路的功能和特点进行合理的设计。
此外，还需要合理安排电路板的各个区域，考虑到信号的传输速度和干扰等因素。
这就要求工艺技术人员具备丰富的经验和创新能力，能够设计出高效、稳定的电路板。
最后，焊接工艺是SMT工艺技术中最重要、也是最具挑战性的环节。
焊接的质量直接决定了电子产品的可靠性和性能稳定性。
SMT焊接需要考虑到板面尺寸、焊盘尺寸、焊盘间距等因素，以及适当地控制温度、时间等焊接参数。
此外，还需要采用先进的焊接设备和工艺工具，以确保焊接的质量和效率。
SMT工艺技术人员需要掌握各种焊接技术和工艺，有丰富的焊接经验，才能够保证焊接的质量和可靠性。
综上所述，随着电子产品的不断发展和智能化，SMT工艺技术的难度也在不断增加。
工艺技术人员需要具备精确的组件封装技术，能够完成各种复杂组件的封装；需要具备深入的电路布局和设计能力，能够设计出高效稳定的电路板；需要掌握各种先进的焊接技术和设备，确保焊接的质量和可靠性。
只有具备这些技能和能力，才能够应对SMT工艺技术的挑战，提高电子产品的质量和性能。
smt原理
smt原理SMT原理。
表面贴装技术（SMT）是一种电子元件焊接技术，它是一种将电子元器件直接焊接在印刷电路板（PCB）表面上的技术。
相比传统的插件式组装技术，SMT技术具有焊接点少、线路短、体积小、重量轻、可靠性高、频率高、抗干扰能力强等优点。
SMT技术已经成为电子制造业的主流技术之一，广泛应用于手机、电脑、电视等电子产品的制造中。
SMT原理主要包括以下几个方面：1. 表面贴装元件。
SMT技术的核心是表面贴装元件。
表面贴装元件是一种体积小、重量轻、引脚短、安装方便的电子元器件。
常见的表面贴装元件有贴片电阻、贴片电容、贴片二极管、贴片三极管等。
与传统的插件式元件相比，表面贴装元件具有体积小、重量轻、可靠性高等优点，能够满足电子产品对体积和重量的要求。
2. 表面贴装设备。
SMT技术需要借助各种设备来完成元件的焊接。
常见的表面贴装设备包括贴片机、回流焊炉、波峰焊机等。
贴片机用于将表面贴装元件精确地贴装在PCB上，回流焊炉用于将元件焊接在PCB上，波峰焊机用于对插件式元件进行波峰焊接。
这些设备的运用使得SMT技术能够高效、精确地完成元件的焊接工作。
3. 表面贴装工艺。
SMT技术的实施需要遵循一定的工艺流程。
通常的表面贴装工艺流程包括PCB制板、元件贴装、回流焊接、清洗等环节。
在整个工艺流程中，需要严格控制温度、湿度、气压等环境因素，以确保元件的贴装质量和焊接质量。
4. 质量控制。
SMT技术的质量控制是确保产品质量的关键。
在SMT生产过程中，需要对元件的贴装位置、焊接质量、焊接温度曲线等进行严格的监控和检测。
只有通过严格的质量控制，才能够保证SMT产品的质量和可靠性。
总而言之，SMT技术作为一种先进的电子元件焊接技术，已经在电子制造业中得到了广泛的应用。
通过对SMT原理的深入理解，可以更好地掌握SMT技术的核心要点，提高电子产品的生产效率和质量水平。
贴片电子元器件焊接技巧
焊接剩下的管脚
对管脚较多的贴片芯片进行拖焊
不用担心焊接时所造成的管脚短路
清除多余焊锡 管脚短路，可以拿吸锡带将多余的焊锡吸掉。 吸锡带的使用方法：
向吸锡带加入适量助焊剂（如松香）然后紧贴焊盘，用干净的烙铁头放在吸锡带上，待吸锡带被加热到要吸附焊盘上的焊锡融化后，慢慢的从焊盘的一端向另一端轻压拖拉，焊锡即被吸入带中。
01
02
一块干净的PCB
固定贴片元件 根据管脚多少，固定方法大体上可以分为两种
单脚固定法：对于管脚数目少（2-5 个）的贴片元件如电阻、电容、二极管、三极管等。先在板上对一个焊盘上锡。然后左手拿镊子夹持元件放到安装位置并轻抵住电路板，右手拿烙铁靠近已镀锡焊盘，熔化焊锡将该引脚焊好。
多脚固定法：对于管脚多而且多面分布的贴片芯片，一般可以采用对脚固定的方法。先焊接固定一个管脚，再焊接固定其对面的管角，从而固定好整个芯片。芯片的管脚一定要判断正确，管脚多且密集的贴片芯片，精准的管脚对齐焊盘尤其重要，应仔细检查核对，因为焊接的好坏都是由这个前提决定的。
用自制的吸锡带吸去芯片管脚上多余的焊锡
清除芯片管脚上多余的焊锡后效果图
由于使用松香助焊和吸锡带吸锡的缘故，板上芯片管脚的周围残留了一些松香。
01
常用的清理方法可以用洗板水，也可采用酒精清洗。清洗工具可以用棉签，也可以用镊子夹着卫生纸之类进行。清洗擦除时应该注意的是酒精要适量，其浓度最好较高，以快速溶解松香之类的残留物。其次，擦除的力道要控制好，不能太大，以免擦伤阻焊层以及伤到芯片管脚等。
4
通过练习掌握技巧
总结
THANKS
添加副标题
CLICK HERE TO ADD TITLE
应当注意的是吸锡结束后，应将烙铁头与吸上了锡的吸锡带同时撤离焊盘，此时如果吸锡带粘在焊盘上，千万不要用力拉吸锡带，而是再向吸锡带上加助焊剂或重新用烙铁头加热后再轻拉吸锡带使其顺利脱离焊盘并且要防止烫坏周围元器件。
贴片电子元器件焊接技巧
贴片电子元器件焊接技巧1.焊接设备的选择：选择适合焊接贴片电子元件的设备，通常有手动焊接烙铁、热风枪和回流焊机。
手动焊接烙铁适用于小批量和维修焊接，热风枪适用于中小批量生产，回流焊机适用于大批量生产。
2.温度的控制：贴片电子元器件焊接的温度很关键，过高的温度会导致焊点熔化不均匀或焊点损坏，而过低的温度则会导致焊点不牢固。
建议根据焊接材料和元器件封装类型选择合适的焊接温度。
3.焊接时间的掌握：焊接时间的掌握也非常重要。
如果焊接时间太长，会导致焊点过热，元器件烧坏；而焊接时间太短，焊点未熔化，连接不牢固。
所以要根据焊接材料和元器件封装类型合理控制焊接时间。
4.焊锡的选择：选择合适的焊锡是焊接质量的关键。
一般来说，选择符合贴片元器件封装规范的无铅焊锡。
焊锡应具有良好的润湿性，能够迅速覆盖焊垫和焊点，并且要容易熔化。
5.焊接前的准备工作：在焊接前，要保证焊接工作区域清洁整齐，没有灰尘和杂物。
可以使用酒精或电子专用清洁剂擦拭焊接区域和元器件封装，确保焊接质量。
6.焊接技巧：焊接时，要保持手稳定，焊接头和焊点尽量保持垂直，并且将焊接头和焊点尽量靠近，减少焊接时的距离。
使用适当的焊锡量，并用足够的热量将焊锡熔化，使其快速流动，润湿焊垫和焊点。
焊接后应及时检查焊点质量，确保焊接牢固。
7.防静电措施：对于静电敏感元器件，焊接时要采取防静电措施，如戴静电手环、使用抗静电垫等。
此外，静电敏感元器件还要避免手持和磨擦，以免产生静电引起元器件损坏。
8.针对不同封装的处理：不同的贴片元器件封装方式可能需要不同的焊接技巧。
例如，对于较小的封装元器件，可选择微型焊嘴和高倍率的显微镜进行焊接，以提高精度和放大焊接细节。
总之，贴片电子元器件的焊接需要掌握一定的技巧和经验。
通过选择合适的设备和材料，控制好温度和焊接时间，以及采取适当的焊接技巧，可以提高焊接质量和效率。
元器件焊接的几种方式
元器件焊接的几种方式元器件焊接是电子制造中的重要工艺之一。
它将各种元器件通过焊接技术连接在一起，形成电子电路。
不同的元器件焊接方式适用于不同的场合和要求。
本文将介绍几种常见的元器件焊接方式，包括手工焊接、波峰焊接和表面贴装焊接。
一、手工焊接手工焊接是最常见的元器件焊接方式之一。
它适用于小批量生产和维修领域。
手工焊接通常使用烙铁和焊锡丝进行操作。
操作人员需要将焊锡丝加热至熔化状态，然后将其涂抹在元器件焊点上，使其与焊盘接触并形成焊接连接。
手工焊接需要操作人员具备良好的焊接技能和经验，以确保焊接质量和可靠性。
二、波峰焊接波峰焊接是一种批量生产中常用的元器件焊接方式。
它适用于焊接大量相同类型的元器件。
波峰焊接设备通常由焊锡槽、传送带和波峰装置组成。
操作人员将元器件放置在传送带上，传送带将元器件送入焊锡槽中，通过波峰装置将焊锡涂覆在焊点上，形成焊接连接。
波峰焊接具有高效、自动化程度高的特点，能够大大提高生产效率。
三、表面贴装焊接表面贴装焊接是一种现代化的元器件焊接方式，广泛应用于电子制造领域。
它将元器件直接焊接在PCB板的表面上，不需要进行孔穿和插件。
表面贴装焊接通常使用热风炉或回流焊炉进行操作。
操作人员将元器件放置在PCB板上，然后通过热风炉或回流焊炉加热，使焊膏熔化并形成焊接连接。
表面贴装焊接具有焊接可靠性高、空间利用率高的优点，适用于小型、轻型和高密度电子产品的制造。
总结：元器件焊接是电子制造中不可或缺的环节，不同的元器件焊接方式适用于不同的生产要求。
手工焊接适用于小批量生产和维修领域，波峰焊接适用于批量生产，表面贴装焊接适用于现代化电子制造。
无论采用何种焊接方式，操作人员需要具备良好的焊接技能和经验，以确保焊接质量和可靠性。
随着电子技术的不断发展，元器件焊接技术也在不断创新和改进，以适应新的电子产品制造需求。
电子元器件行业焊接规范
电子元器件行业焊接规范导言：电子元器件行业生产了各种各样的电子产品，而焊接是电子产品制造中不可或缺的一步。
良好的焊接质量能够保证产品的性能和可靠性，同时也影响到整个电子产业的发展。
本文将为您详细介绍电子元器件行业中的焊接规范，包括焊接工艺、材料选择、设备操作等方面的要求，帮助您更好地了解电子焊接的规范。
一、焊接工艺规范1.焊接前的准备工作在进行焊接操作之前，应仔细检查焊接设备、工具和材料的状态，确保其完好无损。
同时，应清洁工作区域，保持无尘、无油污，以免影响焊接效果。
2.焊接参数设定根据不同的焊接对象和要求，选择合适的焊接参数，包括焊接温度、焊接时间和焊接压力等。
这些参数要根据具体情况进行调整，以保证焊接接头的质量。
3.焊接操作规范（1）焊接时应保持手部清洁，并佩戴适当的防护手套，以防止热量和火花对皮肤的伤害。
（2）焊接操作时，要确保焊接头与焊接材料之间的接触紧密，并注意控制焊接温度和时间，避免过度焊接导致的材料损坏。
（3）焊接后应及时清理焊接残留物，并对焊接接头进行检查，确保其无明显缺陷或损伤。
二、焊接材料选择规范1.焊接芯丝选择合适的焊接芯丝是保证焊接质量的重要因素之一。
在选择焊接芯丝时，要考虑到焊接对象的材料、厚度和焊接方式等因素，并根据实际需要选择相应的焊接芯丝。
2.焊接助剂焊接助剂在焊接过程中起着润滑、清洁和保护的作用。
在选择焊接助剂时，要考虑到焊接对象的材料和要求，确保其与焊接芯丝的兼容性，以避免因助剂不当导致焊接质量下降。
三、设备操作规范1.焊接设备维护定期检查和保养焊接设备，确保其正常工作。
对于损坏或老化的设备部件，及时更换或修理。
2.焊接设备操作指南（1）操作人员应熟悉焊接设备的使用说明，并按照说明书进行操作，确保操作正确、安全。
（2）设备操作时，应注意安全防护，确保自身和他人的安全。
禁止在操作时接触设备或焊接电路，以免触电或引发事故。
四、焊接质量控制标准1.焊接接头外观标准焊接接头外观应平整、光滑，并无裂纹、气孔和缺陷等。
电子元器件安装及焊接工艺设计规范方案精选全文
可编辑修改精选全文完整版电子元器件安装与焊接工艺规范电子元器件安装与焊接工艺规范1范围本规范规定了设备电气盒制作过程中手工焊接技术要求、工艺方法和质量检验要求. 2引用标准以下文件中的有关条款通过引用而成为本规范的条款.凡注日期或版次的引用文件,其后的任何修改单<不包括勘误的内容>或修订版本都不适用于本规范,但提倡使用本规范的各方探讨试用其最新版本的可能性.凡未注日期或版次引用文件,其最新版本适用于本规范.HB 7262.1-1995 航空产品电装工艺电子元器的安装HB 7262.2-1995 航空产品电装工艺电子元器的焊接QJ 3117-1999 航天电子电气产品手工焊接工艺技术要求IPC-A-610E-2010 电子组件的可接收性3技术要求与质量保证3.1一般要求3.1.1参加产品安装和检验的人员必须是经过培训合格的人员.环境温度要求：20℃-30℃.相对湿度要求：30%-75%.照明光照度要求：工作台面不低于500lx.工作场地应无灰尘,及时清除杂物<如污、油脂、导线头、绝缘体碎屑等>工作区域不得洒水.3.2安装前准备把安装所用的器材备齐,并放在适当位置,以便使用；所有工具可正常使用,无油脂,按以下要求检查工具：切割工具刃口锋利,能切出整齐的切口；绝缘层和屏蔽剥离工具功能良好.按配套明细表检查和清点元器件、印制板、紧固件、零件等的型号规格及数量.凡油封的零件或部件,在安装前均应进行清洗除油,并防止已除过的零件再次糟受污染.4元器件在印制板上安装4.1元器件准备4.1.1安装前操作人员应按产品工艺文件检查待装的各种元器件、零件及印制板的外观质量.4.1.2元器件引线按以下要求进行了清洁处理：a、用织物清线器轻轻地擦拭引线,除去引线上的氧化层.有镀层的引线不用织物清线器处理；b、清洁后的引线不能用裸手触摸；c、用照明<CDD>放大镜检验元器件引线清洁质量.4.2元器件成型须知a、成型工具必须表面光滑,夹口平整圆滑,以免损伤元器件；b、成型时,不应使元器件本体产生破裂,密封损坏或开裂,也不应使引线与元器件内部连接断开；c、当弯曲或切割引线时,应固定住元器件引线根部,防止产生轴向应力,损坏引线根部或元器件内部连接；d、应尽量对称成型,在同一点上只能弯曲一次；e、元器件成型方向应使元器件装在印制板上后标记明显可见；f、不允许用接长元器件引线的办法进行成型；g、不得弯曲继电器、插头座等元器件的引线.4.3元器件成型要求4.3.1轴向引线元器件引线弯曲部分不能延长到元器件本体或引线根部,弯曲半径应大于引线厚度或引线直径；见图1：图1 轴向引线元器件引脚折弯要求水平安装的元器件应有应力释放措施,每个释放弯头半径R至少为0.75mm,但不得小于引线直径.图2 元器件应力释放弯头处理要求4.3.2径向引线元器件反向安装径向引线元器件成型要求见图3：图3 径向引线元器件弯角要求4.3.3扁平封装元器件引线成型时就有防震或防应力的专门工具保护引线和壳体封接；用工具挪动扁平组件时,只允许金属工具与外壳接触；装配扁平组件时,工作台面上应垫有弹性材料.4.3.4用圆嘴钳弯曲元器件引线的方法如下：a、将成型工具夹持住元器件终端封接处到弯曲起点之间的一点上；b、逐渐弯曲元器件引线.图44.4元器件在印制板上安装的一般要求4.4.1按装配工序,将盛开好的元器件由小到大依次安装,先安装一般元器件最后再安装电敏感元器件.4.4.2当具有金属外壳的元器件需要跨接印制导线安装时,必须采取良好的绝缘措施.4.4.3安装元器件时,不应使元器件阻挡金属化孔.4.4.4质量较重的元器件应平贴在印制板上,并加套箍或用胶粘接.4.5元器件在印制板上的安装形式4.5.1贴板安装元器件与印制板安装间隙小于1mm,当元器件为金属外壳面安装面又有印制导线时,应加绝缘衬垫或绝缘管套,如图5：图5 贴板安装要求4.5.2悬空安装元器件与印制安装距离一般为3～5mm,如图6.该形式适用发热元器件的安装.图6 悬空安装要求4.5.3垂直安装元器件轴线相对于印制板平面的夹角为90°±10°,见图7.该形式适用于安装密度高的印制板俣不适用于较重的细引线的元器件.图7 元器件垂直安装要求4.5.4支架固定安装用金属支架将元器件固定在印制板上见图8：图8 元器件支架安装要求4.5.5粘接和绑扎安装对防震要求较高的元器件,巾板安装后,可用粘合剂将元器件与印制板粘接在一起,也可以用绵丝绑扎在印制板上,见图9：图9 元器件绑线安装要求4.5.6反向埋头安装反向埋头安装形式见图10：图10 元器件反向埋头安装要求4.5.7接线端子和空心铆钉的安装4.5.7.1接线端子和空心铆钉的安装要求如下：a、安装接线端子和空心铆钉时应满足正常指力下,既不转动,也不轴向移动,没有缺损或印制板基材脱落现象；b、接线端子杆不得打孔、切口、切缝和其它间断点,以免焊料和焊剂漏入孔内；c、铆接后的接线端子或空心铆钉不得有切口、切缝和其它间断点,铆接事,铆接面周围的豁口或裂缝小于90角分开,且延伸不超过铆接面时,允许有三个弧状豁口或裂缝；d、接线端子应垂直安装于印制板,倾斜角应不大于5°.4.5.7.2按以下步骤安装接线端子和空心铆钉：a、将印制板置于夹具上,将清洁的接线端子或空心铆钉从印制板的元件面插入相应的孔内,将印制板翻转,翻转时,接线端子或空心铆钉应紧靠住底板；b、用铆接器<铆压工装>接线端子或空心铆钉铆接到印制板上,应控制好压力.4.6焊接面上元器件引线处理4.6.1弯曲元器件引线焊接面上元器件引线可采用全弯曲、部分弯曲和直插式.a、全弯曲引线：引线弯曲后,引线端与印制板垂线的夹角在75°～90°之间；b、部分弯曲：引线弯曲后,引线端与印制板垂线的夹角在15°～75°之间,见下图,引线伸出长度为0.5mm～1.5mm；c、直插引线：引线端与印制板垂线的夹角在0°～15°之间,见图11,引线伸出长度为0.5mm～1.5mm.图11 焊接面元器件引脚处理要求全弯曲引线一般要求:a、引线弯曲部分的长底不得短于焊盘最大尺寸的一半或0.8mm,但不大于焊盘的直径<或长度>；b、向印制导线方向弯曲引线；c、引线全弯曲后与印制板平面允许的最大回弹角为15°；d、引线弯曲后相邻元器件的间隙不小于0.4mm；e、不许弯曲硬引线继电器、电连接器插针或工艺文件规定的其它元器件引线.4.6.2切割引线用切割器切除引线,不许损坏印制制导线；不许切割直插式集成电路、硬引线继电器插针或工艺文件规定的其它元器件引线.4.6.3固定引线用玻璃纤维焊接工具压倒已切割过的引线.4.7各类元器件在印制板上的安装4.7.1轴向引线元器件安装a、轴向引线元器件应按工艺文件规定进行近似平行安装；b、将引线穿过通孔,弯曲并焊到印制板的焊盘上.弯曲部分应满足要求.4.7.2径向引线元器件安装4.7.2.1金属壳封装的元器件反向埋头安装要求见条的要求.4.7.2.2伸出引线的基面应平行于印制板的表面,且有一定的间隙.4.7.2.3引线应从元器件的基点平直地延长,引线的弯头不应延伸到元件的本体或焊点处.4.7.2.4当元器件每根引线承重小于3.5g时,元器件可不加支撑面独立安装,此时,元器件的基面和印制板表面间距为1.3mm～2.5mm.基准面应平行印制板表面,倾斜角在10度以内.4.7.2.5当元器件每根引线承重大于3.5g时,元器件基面将平行于印制板表面安装,元器件应以以下方式加支撑：a、元器件本身所具备的弱性支脚或支座,与元器件形成一个整体与底板相接；b、采用弹性或非弹性带脚支架装置,支座不堵塞金属化孔,也不与印制板上的元器件内连；c、当弹性支座或非弹性带脚支座的元器件安装到印制板时,元器件每个支脚都应与印制板相连,支脚的最小高度为0.25mm,当使用一个分离式弹性支座或分离式弹性无脚支座时,元器件基面与印制板表面平行安装的要求, 使用非弹性支座连接元器件基面并平行安装于印制板表面时,则基面应与支座完全接触,支脚应与印制板完全接触.4.7.2.6侧面或端部安装的元器件应与印制板粘接或固定住,以防因冲击或震动而松动.4.7.2.7引线带有金属涂层的元器件安装,涂层与印制板表面焊盘处距离不得小于0.25mm.禁止修整引线涂层.4.7.3双引线元器件安装要求：距印制板表面最近的元器件本体边缘与印制板表的平行角度在10度以内,且与印制板间距在1.0mm～2.3mm以内,元器件与印制板垂线成最大角度为±15°.4.7.4扁平封装元器件安装扁平封装元器件的安装要求见条.4.7.5双列直插式集成电路的安装双列直插式元器件基面应与印制板表面隔开,其间距为0.5mm～1mm或引线的凸台高度.4.8焊接方法4.8.1单面印制板的焊接图12 单面印制板的焊接4.8.2金属化孔双面印制板的焊接金属化孔双面印制板的焊接应符合图要求.对有引线或导线插入的金属孔,通孔就充填焊料,焊料应从印制电路板一侧连续流到另一侧的元器件面,并覆盖焊盘面积90%以上,焊料允许凹缩进孔内,凹缩量如图13：图13 元器件在金属化孔双面印制板上的焊接4.8.3多层印制板的焊接多层印制板的焊接应符合图14要求.严禁两面焊接以防金属化孔内出现焊接不良.图14 元器件在多层印制板上的焊接4.8.4扁平封装集成电路的焊接采用对角线焊接方法,并符合以下规定：扁平应沿印制导线平直焊接,元器件引线与印制板的焊盘应匹配；引线最小焊接长度为1.5mm且引线在焊盘中间；元器件的型号规格标识必须在正面,严禁反装；扁平封装集成电路未使用的引线应焊接在相应的印制导线上；焊点处引线轮廓可见.图15 扁平封装元器件的焊接4.8.5断电器的焊接焊接时非密封继电器应防止焊济、焊料渗入继电器内部,在接线端子之间应塞满条形吸水纸带,焊接时继电器焊接面倾斜不大于90°.焊接密封继电器时,要防止接线端子根部绝缘子受热破裂,可用蘸乙醇的棉球在绝缘子周围帮助散热.4.8.6开关元器件的焊接焊接时可采用接点交叉焊接的方法,使加热温度分散,减少损坏.5元器件焊接判定标准元器件焊接质量判定可根据附表1～附表16内的图示.附表 2 有引脚的支撑孔-焊接主面目标 可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥270° •焊盘焊锡润湿覆盖率≥0•引脚和孔壁润湿角＜270°附表3 有引脚的支撑孔-焊接辅面目标可接受不可接受和孔壁润湿角＝360° 焊锡润湿覆盖率＝100%•引脚和孔壁润湿角≥330° •焊盘焊锡润湿覆盖率≥75%•引脚和孔壁润湿角＜330° •焊盘焊锡润湿覆盖率＜75%附表4 焊点状况目标可接受不可接受附表1 焊点润湿目标可接受不可接受1焊点表层总体呈现光滑和与焊接零件由良好润湿；部件的轮廓容易分辨；焊接部件的焊点有顺畅连接的边缘；2表层形状呈凹面状.可接受的焊点必须是焊接与待焊接表面,形成一个小于或等于90度的连接角时能明确表现出浸润和粘附,当焊锡量过多导致蔓延出焊盘或阻焊层的轮廓时除外.1不润湿,导致焊点形成表面的球状或珠粒状物,颇似蜡层面上的水珠；表面凸状,无顺畅连接的边缘；2移位焊点； 3虚焊点.洞区域或表面瑕疵；和焊盘润湿良好；形状可辨识；周围100%有焊锡覆盖；覆盖引脚,在焊盘或导薄而顺畅的边缘. •焊点表层是凹面的、润湿良好的焊点内引脚形状可以辨识.•焊点表面凸面,焊锡过多导致引脚形状不可辨识,但从主面可以确认引脚位于通孔中；•由于引脚弯曲导致引脚形状不可辨识.附表5 有引脚的支撑孔-垂直填充目标可接受不可接受润湿角度＝360°焊锡润湿覆盖率＝100% •周边润湿角度≥330°•焊盘焊锡润湿覆盖率≥75%•周边润湿角度＜330°•焊盘焊锡润湿覆盖率＜75% 附表6 焊接异常-暴露基底金属目标可接受不可接受露基底金属·基底金属暴露于：a〔导体的垂直面b〔元件引脚或导线的剪切端c〔有机可焊保护剂覆盖的盘·不要求焊料填充的区域露出表面涂敷层·元件引脚/导体或盘表面由于刻痕、划伤或其它情况形成的基底金属暴露不能超过对导体和焊盘的要求附表7 焊接异常-针孔/吹孔目标可接受不可接受良好、无吹孔·润湿良好、无吹孔·针孔/吹孔/空洞等使焊接特性降低到最低要求以下附表8 焊接异常-焊锡过量-锡桥目标可接受不可接受·**桥·横跨在不应相连的两导体上的焊料连接·焊料跨接到非毗邻的非共接导体或元件上附表9 焊接异常-焊锡过量-锡球目标可接受不可接受现象·锡球被裹挟/包封,不违反最小电气间隙注：锡球被裹挟/包封连接意指产品的正常工作环境不会引起锡球移动·锡球未被裹挟/包封·锡球违反最小电气间隙附表10 引脚折弯处的焊锡目标可接受不可接受折弯处无焊锡·引脚折弯处的焊锡不接触元件体·引脚折弯处的焊锡接触元件体或密封端附表11 焊接异常-反润湿目标可接受不可接受良好、无反润湿现象·润湿良好、无反润湿现象·反润湿现象导致焊接不满足表面贴装或通孔插装的焊料填充要求附表12 焊接异常-焊料受拢目标可接受不可接受料受拢·无焊料受拢·因连接产生移动而形成的受拢焊点,其特征表力纹附表13 焊接异常-焊料破裂目标可接受不可接受料破裂·无焊料破裂·焊料破裂或有裂纹附表14 焊接异常-锡尖目标可接受不可接受圆润饱满没有锡尖·焊锡圆润饱满没有锡尖·锡尖违反组装的最大高度要求或引脚凸出要求1.5毫米·锡尖违反最小电气间隙附表15 镀金插头目标可接受不可接受插头上无焊锡·镀金插头上无焊锡·在镀金插头的实际连接区域有焊锡、合金以外其它金属附表16 焊接后的引脚剪切目标可接受不可接受·引脚和焊点无破裂·引脚凸出符合规范要求·引脚和焊点无破裂·引脚凸出符合规范要求·引脚与焊点间破裂。
电烙铁焊接技术
电烙铁焊接技术电烙铁焊接技术是一种常用的电子元器件焊接方法，具有简单、便捷、高效等特点。
它广泛应用于电子制造、电器维修等领域。
本文将介绍电烙铁焊接技术的基本原理、操作方法和注意事项。
一、基本原理电烙铁焊接技术利用热能将焊料熔化，将待焊接的元器件与焊料迅速连接。
其基本原理如下：1. 加热原理：电烙铁通过电流流过加热元件（加热芯）产生热量。
加热芯一般由镍铬合金丝制成，能够快速加热至高温状态。
2. 焊接原理：焊料一般由铅锡合金制成，具有低熔点和良好的润湿性。
当焊料受热熔化后，其液态能够与金属焊点接触并迅速凝固，形成可靠的焊接连接。
二、操作方法电烙铁焊接技术的操作方法如下：1. 准备工作：将电烙铁插入电源插座，预热一段时间使其达到适宜的工作温度。
此外，还需准备好焊料、螺丝刀或钳子等辅助工具。
2. 清洁工作：清除待焊接的金属表面氧化物或污染物，可使用棉布将其擦拭干净。
3. 烙尖上锡：将烙尖热化后，将一小块焊料放在烙尖上。
焊料在烙尖上熔化后，均匀地涂布在烙尖表面，以提高导热效果和润湿性。
4. 定位焊接：将烙尖与焊接点对准，并施加适量的压力，待焊料熔化后，焊接点与焊料迅速接触形成焊点。
5. 冷却与清理：焊接完成后，稍等片刻使焊点冷却，并用湿布清洁焊接点，去除残留的焊料或铅锡渣。
三、注意事项在使用电烙铁焊接技术时，需要注意以下事项：1. 安全操作：在焊接过程中，应佩戴防护眼镜，防止烟雾或金属飞溅物伤及眼睛。
焊接完成后，应将电烙铁放置在安全支架上，避免触碰烫伤。
2. 温度控制：合适的工作温度能够提高焊接效果和焊接质量。
过高的温度会烧坏焊点周围的电路板或元器件，而过低的温度则会导致焊点不牢固。
因此，需根据待焊接材料的特性选择合适的温度。
3. 焊接时间：焊接时间应恰到好处，过长会导致过热损坏元器件，而过短则无法形成牢固的焊点。
初学者可以通过练习和经验积累来掌握合适的焊接时间。
4. 焊接位置：焊接时需保持焊铁头部与工件接触的平稳，以免出现焊缝夹套，影响焊接质量。
bga焊接
bga焊接BGA焊接技术是一种常用于电子元器件的焊接工艺，被广泛应用于电子设备的制造过程中。
BGA（Ball Grid Array）焊接是一种采用微小焊球连接芯片和印制电路板（PCB）的技术，具有高密度、高可靠性和良好的导电性能。
本文将介绍BGA焊接的基本原理、工艺流程及其在电子制造中的应用。
首先，我们来了解BGA焊接的基本原理。
BGA焊接通过将焊球粘合在芯片的焊盘上，然后将芯片倒置放置在PCB上，利用热量和压力使焊球熔化并与PCB上的焊盘连接，从而完成焊接过程。
相比传统的焊接技术，BGA焊接可以实现更高的焊点密度，降低焊接过程中的功率损耗，并提高焊接可靠性。
BGA焊接还可以提供更好的电热性能和机械强度，适用于高速信号传输和高频应用。
接下来，我们将介绍BGA焊接的工艺流程。
BGA焊接流程包括准备工作、脱焊、清洗、上锡、粘盘、置芯、回流焊接和冷却等步骤。
在准备工作阶段，需要检查焊盘和焊球的尺寸和质量，确认焊接工艺参数，并准备好所需的工具和材料。
脱焊是将焊盘上的旧焊球除去的过程，可以采用热风枪或热板加热来实现。
清洗是为了去除脱焊残留物和其他污染物，保证焊盘的清洁。
上锡是将新的焊球贴附在焊盘上的过程，需要控制好焊球的数量和位置。
粘盘是将焊好焊球的芯片倒置粘贴在粘盘上的过程，以便于后续的置芯和焊接。
置芯是将粘好焊球的芯片反转放置在PCB上的过程，要保证芯片与PCB的对位精度。
回流焊接是利用热风或红外加热使焊球熔化并与焊盘连接的过程，需要控制好温度和时间。
冷却是将焊接完成的芯片冷却到室温的过程，确保焊接的稳定性和可靠性。
最后，我们来探讨BGA焊接在电子制造中的应用。
BGA焊接广泛应用于各种电子设备的制造过程中，特别是在需求高密度焊点和高可靠性连接的领域。
例如，BGA焊接被用于制造手机、平板电脑、电视、路由器等消费电子产品，以及工业控制系统、医疗仪器、航空航天设备等工业应用中。
BGA焊接技术的应用不仅提高了电子设备的性能和可靠性，还降低了制造成本和产品体积。
电子元器件常用的焊接方式有哪些
电子元器件常用的焊接方式有哪些电子元器件是电子设备的重要组成部分。
为了保证电子设备的质量和可靠性，需要使用焊接技术将电子元器件连接在一起。
目前常用的焊接方式主要包括手工、自动和表面贴装三种。
本文将对这三种焊接方式进行详细介绍。
手工焊接手工焊接是最古老的焊接方式，也是最基本的方式之一。
该方式需要使用手动焊接工具，例如手持烙铁和焊锡线。
手工焊接能够对电子元器件进行精细的焊接，可以适应有限的空间和复杂的焊接要求。
手工焊接的具体步骤包括：1.准备焊接工具和材料，例如烙铁、焊锡线、螺丝刀等。
2.清洁元器件和焊接点，去除污垢和氧化层。
3.使用烙铁在焊点上加热，同时将焊锡线放置在焊点上。
4.等待焊锡熔化并覆盖焊点，形成稳定的焊接连接。
5.检查焊点是否完整和稳定，如果有缺陷则需要重新焊接。
尽管手工焊接速度相对较慢，但它具有成本低、适用范围广、操作简单等优点。
因此，手工焊接在小批量生产和重要部件的焊接中仍被广泛使用。
自动焊接自动焊接是一种机械化焊接方式，需要使用一些特定的设备。
由于自动焊接速度快、精度高，因此适用于中批量和大批量生产，并且可以显著提高焊接质量和生产效率。
自动焊接的具体步骤包括：1.准备焊接机器人或机器，调整焊接参数。
2.安装焊接元器件和焊点，准备焊接材料。
3.启动自动焊接设备，进行焊接过程。
4.进行焊后检查，判断焊接质量是否合格。
自动焊接可分为多种类型，如焊接设备的不同、焊接形式的不同等。
其中，最常见的自动焊接包括波峰焊和贴片焊。
波峰焊波峰焊是一种常用的大批量生产焊接方式。
该方式主要应用于插件式元器件，如电阻器、电容器等。
波峰焊采用波峰焊机将焊锡液体送到焊点上，再通过波峰喷嘴使焊锡凝固，形成稳定连接。
波峰焊具有高效、精度高等优点，但要求焊点排列必须规整、焊锡液要求固化时间一致、对焊接设备工艺要求高等缺点。
贴片焊贴片焊常用于集成电路和印制电路板焊接。
该方式将SMT贴片组件自动放置在PCB上，并使用热风或红外灯在焊点上加热，使焊锡熔化并形成连接。
电子焊接技术
电子焊接技术随着科技的不断发展，电子设备在我们的日常生活中扮演着越来越重要的角色。
无论是在通信、娱乐还是生产制造领域，电子设备的使用都已经成为我们生活中不可或缺的一部分。
而电子设备的制造过程中，电子焊接技术则起到了至关重要的作用。
本文将详细探讨电子焊接技术的原理、方法以及其在电子设备制造中的应用。
一、电子焊接技术的原理电子焊接是一种通过瞬间加热和冷却的方式，将导体材料进行连接的技术。
其原理基于导体材料的熔化与固化过程。
电子焊接技术通常使用热源（如火焰、电弧或激光）来加热焊接点，使其达到熔化温度，然后迅速冷却，使导体材料重新固化，并形成稳定的焊点连接。
二、常见的电子焊接方法1. 电弧焊接电弧焊接是一种常用的焊接方法，其原理是通过电弧的高温瞬间加热焊接点，使焊条与被焊材料熔化，在冷却固化后形成焊点。
电弧焊接不仅具有焊接速度快、电流易控制等优点，还能焊接多种金属材料，因此在电子设备制造中得到广泛应用。
2. 焊锡焊接焊锡焊接是一种常用的电子焊接方法，它使用焊锡丝来实现焊接。
焊锡丝通过热源加热，迅速熔化并涂覆在焊接点上，然后在冷却固化后形成焊点连接。
焊锡焊接具有操作简单、焊接质量稳定的优点，适用于微小尺寸的电子元器件焊接。
3. 激光焊接激光焊接是一种高精度、高效率的焊接方法。
它利用激光束将焊接点瞬间加热至熔化温度，然后进行迅速冷却，形成焊点连接。
激光焊接具有焊缝窄、热影响区小等优点，适用于对焊接质量和精度要求较高的电子器件制造。
三、电子焊接技术在电子设备制造中的应用电子焊接技术在电子设备制造中起到了至关重要的作用。
它能够将各种电子元器件进行可靠地连接，确保电子设备的正常工作。
以下是电子焊接技术在电子设备制造中的一些常见应用：1. 焊接电路板电子设备的核心部分是电路板，而焊接电路板则是电子设备制造中的关键环节。
电子焊接技术能够将电子元器件精确地连接到电路板上，确保电路的通畅。
从微小的电子元器件到复杂的连接，电子焊接技术都能够提供灵活而稳定的解决方案。
