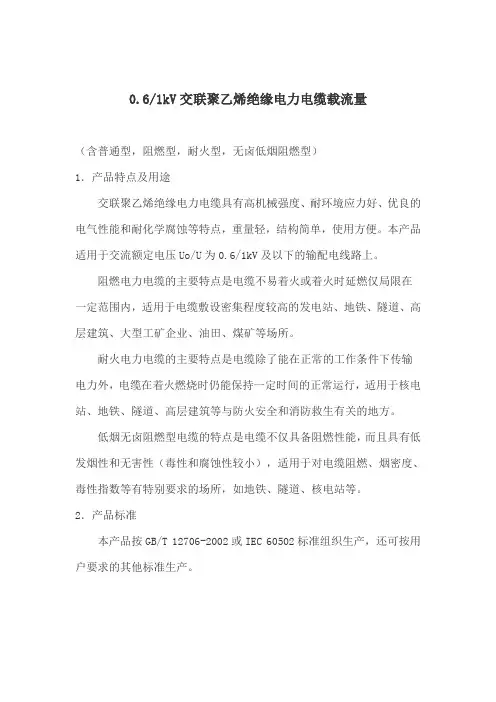

1KV交联聚乙烯绝缘电力电缆载流量
0.6/1kV交联聚乙烯绝缘电力电缆载流量（含普通型，阻燃型，耐火型，无卤低烟阻燃型）1．产品特点及用途交联聚乙烯绝缘电力电缆具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点，重量轻，结构简单，使用方便。
本产品适用于交流额定电压Uo/U为0.6/1kV及以下的输配电线路上。
阻燃电力电缆的主要特点是电缆不易着火或着火时延燃仅局限在一定范围内，适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。
耐火电力电缆的主要特点是电缆除了能在正常的工作条件下传输电力外，电缆在着火燃烧时仍能保持一定时间的正常运行，适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。
低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能，而且具有低发烟性和无害性（毒性和腐蚀性较小），适用于对电缆阻燃、烟密度、毒性指数等有特别要求的场所，如地铁、隧道、核电站等。
2．产品标准本产品按GB/T 12706-2002或IEC 60502标准组织生产，还可按用户要求的其他标准生产。
阻燃型电缆除按上述标准外，其阻燃性能按GB/T18380.3-2001标准规定分成A、B、C三种不同的阻燃类别，A级类别的阻燃性能最优，用户可根据需要选用。
耐火型电缆的耐火性能应符合GB/119216.21-2003。
无卤低烟阻燃型电缆按企业标准组织生产，阻燃性能按GB/T18380.3-2001标准规定分为A、B、C种不同的阻燃类别，烟浓度通过GB/T17651-1998规定的试验，PH值及导电率应符合GB/T17650.2-1998的规定。
3．产品型号普通型电缆型号YJV、YJLV交联聚乙烯绝缘聚氯乙烯护套电力电缆YJY、YJLY交联聚乙烯绝缘聚乙烯护套电力电缆YJV22、YJLV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJV23、YJLV23 交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆YJV32、YJLV32 交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆YJV33、YJLV33 交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆阻燃型电缆型号在普通型电力电缆型号前加ZA、ZB、ZC耐火型电缆型号在普通型电力电缆型号前加N无卤低烟型电缆型号WDZ-YJY、WDZ-YJLY-交联聚乙烯绝缘阻燃聚烯烃护套无卤电缆WDZ-YJY22、WDZ-YJLY22-交联聚乙烯绝缘钢带铠装阻燃聚烯烃护套无卤电缆WDZ-YJY32、WDZ-YJLY32-交联聚乙烯绝缘细钢丝铠装阻燃聚烯烃护套无卤电缆四、产品使用特性（1）额定电压Uo/U为0.6/1kV。
GB∕T 19666-2005 阻燃和耐火电线电缆通则[1]
![GB∕T 19666-2005 阻燃和耐火电线电缆通则[1]](https://img.taocdn.com/s3/m/6f905805a6c30c2259019e97.png)
4.3
电线电缆型号
电线电缆型号一般由系列代号、材料代号和使用特性、结构特征等组成。在本标准中直接采用相关电线电缆的
型号。但下列代号意义扩展如下：
Y－聚乙烯或聚烯烃绝缘或护套；
YJ－交联聚乙烯或交联聚烯烃绝缘或护套；
2
GB/T 19666—2005
本标准适用于包括有卤、无卤、低烟的阻燃和耐火电线电缆。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不
包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的
最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
相关电线电缆型号
产品燃烧特性代号
图1 阻燃和耐火电线电缆的型号组成
4.2燃烧特性代号和顺序排列
4.2.1燃烧特性代号见表 1。
表1 燃烧特性代号
代号名称
Za
ZA
ZB
ZC
ZDb
省略
W
D
U
N
NJ
NS
阻燃
阻燃A类
阻燃B类
阻燃C类
II
1范围
................................................................................
1
2规范性引用文件
......................................................................
1～35KV低烟、无卤、阻燃A级、耐火低压电缆通用技术规范书
额定电压35kV及以下交联聚乙烯绝缘耐火、阻燃A级、低烟无卤电力电缆技术规范书1．适用范围。
额定电压：0.6/1kV、3.6/6kV、6/10kV、8.7/10kV、12/20kV、26/35kV型号：NH(A)-YJV、NH(A)-YJV22、ZR(A)-YJV、ZR(A)-YJV22、WDZAN-YJV、WDZAN -YJV22、2．执行标准。
GB/T12706-2008 额定电压1kV(Um ＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆及附件GA306.1-2007 塑料绝缘阻燃及耐火电缆分级和要求GB/T19666-2005 阻燃和耐火电线电缆通则GB/T2951-2008 电缆绝缘和护套材料通用试验方法GB/T3048-2008 电线电缆电性能试验方法GB/T3956-2008 电缆的导体GB/T6995.3-2008 电线电缆识别标志第3部分：电线电缆识别标志JB/T8137-1999 电线电缆交货盘GB/T16927.1-1997 高电压试验技术第1部分：一般试验要求3．使用特性。
a)额定电压1kV(Um ＝1.2kV)到35kV(Um＝40.5kV)挤包绝缘电力电缆，使用频率为50HZ，用于配电网或工业装置中。
b)电缆导体的长期最高额定运行温度为90℃。
c)短路时(最长持续时间不超过5S)电缆导体最高温度不超过250℃。
d)敷设电缆时的环境温度不低于0℃。
e)电缆能通过GA306.1-2001规定的相应等级低烟、无卤、耐火及阻燃特性试验。
f)产品具有载流量大、短路时过载能力强、耐热耐化学性能好、使用寿命长、阻燃等特点。
g)电缆安装时的最小允许弯曲半径：4．电缆的技术要求。
4.1 导体4.1.1 导体的结构与性能符合GB/T3956-2008的规定；其中，耐火电缆的导体包覆合成云母带，使电缆达到GB/T19666-2005标准通则要求。
4.1.2 导体表面应光洁，无损伤绝缘的毛刺、锐边、以及凸起或断裂的单线。
交联聚乙烯绝缘电缆技术参数
额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆总则本技术规范书包括额定电压0.6/1kV（Um=1.2KV）交联聚乙烯绝缘电力电缆的材料、技术要求、验收规则、包装和贮存、售后服务等。
1.引用标准：额定电压1kV交联聚乙烯绝缘电力电缆须满足各类电缆的标准和规范：GB/T 12706-2008 额定电压35kV及以下铜芯、铝芯塑料绝缘电力电缆IEC 60502-1997额定电压1—30kV挤包绝缘电力电缆及附件GB/T 2951-2008 电缆绝缘和护套材料通用试验方法GB/T 3956-2008 电缆的导体GB/T 2952-2008 电缆外护套GB/T 6995-2008 电线电缆识别标志方法IEC 60724:1984 额定电压不超过0.6/1KV电缆允许短路温度导则GB/T 18380-2008 电缆或光缆在火焰条件下的燃烧试验GB/T 3048-2007 电线电缆电性能试验方法GB/T 12666-2008单根电线电缆燃烧试验方法JB/T 8137-1999 电线电缆交货盘GB/T 19666-2005 阻燃和耐火电线电缆通则GB/T 19216-2003在火焰条件下电缆或光缆的线路完整性试验2.使用条件：2.1运行条件（1）系统额定电压：0.6/1kV（2）系统最高运行电压：1kV（3）系统接地方式：中性点不接地系统单相接地时允许持续运行8小时。
（4）系统频率：50HZ2.2环境条件：（1）海拔高度：0～2000米（2）环境温度：-30度---+40度（3）土壤热阻系数：120度*cm/W2.3敷设条件：敷设条件可以为直埋、排管、沟道、隧道、桥架等方式。
沟道内积水时电缆可能局部浸于水中。
3.主要技术条件：套挤塑使用阻燃性PVC护套料，在其型号前添加“ZR”，如“ZRYJLV”。
以上型号若为耐火电缆，其绞线时线芯外层绕包致密高性能双层耐火云母带，在其型号前添加“NH”，如“NHYJV”。
电缆招标技术标准及要求
电缆招标技术要求1.电缆型号：WDZN-YJ(F)E无卤低烟阻燃耐火辐照交联聚乙烯绝缘聚烯烃护套电力电缆。
2.电缆执行标准：额定电压1KV(Um=1.2KV)挤包绝缘电力电缆及附件（GB/T 12706.1—2008）。
3.电缆导体为圆形紧压绞合导体，应采用多股铜绞线结构，符合GB/T 12706—2002要求。
导体截面按称重法核定，厂家提供误差值。
导体紧压系数应不小于0.9。
导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边，无凸起或断裂的单线，满足安全载流量的要求。
4.电缆截面绝缘标称厚度符合GB/T12706标准规定，绝缘厚度平均值应不小于标称值，任一点最小测量厚度应不小于标称值的90%。
5.无卤低烟阻燃耐火特性要达到消防技术要求。
6.电缆型式试验、抽样试验和例行试验的项目和方法、要求，应符合GB/T12706—2008等有关标准的规定，并有相应的检验报告和合格证书。
7.成品电缆的外护套表面应连续印有电缆型号、规格、厂名、制造年月和长度标志。
不得采用凹印。
标志应字迹清楚，容易辨认，耐擦。
并符合GB6995.3规定。
8.电缆交货使用电缆盘，电缆盘上应标明:盘号、电缆型号、规格、长度、毛重、厂名、滚动方向及其他注意事项。
9.提供近期与投标电缆相同或同类产品的型式试验、例行试验、抽样试验报告。
10.提供投标电缆的结构尺寸表、电缆结构图、相关计算书及本企业产品技术条件。
11.提供投标产品拟使用的XLPE绝缘材料、护套材料及其他主要原材料的来源和材料的主要性能指标参数。
12.提供样品，进行封样，留以后现场验收比对。
电缆技术要求要点
技术要求-电缆(TP无要求)1.一般要求1)须按设备清单表内相关技术参数，选取相应产品，满足本工程的使用功能。
（图纸中各设备数量为暂定，最终投标时以施工图纸及机电安装的合同为准）。
2)须保证所提供设备为原厂生产的全新合格产品。
3)有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
4)低烟无卤电缆须附有原厂标志铭牌、指示、警告标识等，所有标识必须具有中文表示，内容应符合国家有关规定。
2.质量保证1)制造厂家须具有生产及安装同类型设备的经验，且所提供的设备必须为常规定型产品，技术成熟，使用可靠，并具有十年以上成功使用的记录。
2)供货商须在本工程所在地有售后服务中心，保证及时为用户提供完善的技术和售后服务。
3)所提供设备要求为厂家自有系列产品，不接受厂家收购或并购系列产品。
4)设备设计、制造、安装、调试和验收须符合相符的中国或国际认可的规范及标准。
如规范/规程/标准之间存在不同之处，应选择较严格或标准较高者；有更新的标准规范版本，当采用最新的版本。
当技术要求与图纸出现矛盾时，应遵守较高标准要求，最终解释权归业主所有。
3.资料呈审1)应提供完整的产品技术说明书及相关技术认证资料。
包括但不局限于以下资料：a)国家权威部门对该产品的鉴定合格证书b)3C强制认证文件（低烟无卤电缆）c)国家防火建筑材料质量监督检验中心报告d)CQC证书（矿物绝缘电缆国家无强制性CCC认证，企业以CQC认证替代）e)CQC认证安全型式试验报告f)国家电线电缆质量监督检验中心报告BS6387标准（矿物绝缘电缆）g)国家电线电缆质量监督检验中心报告（电缆附件）h)矿物绝缘电缆中间连接器检验报告（参照BS6387标准）i)质量保证体系：本次投标产品的生产厂家必须通过ISO9001质量保证体系认证j)提供主要材料的产地及厂家名称k)其他重要的检测报告或技术证书(如有的话)2)如业主认为所提供的技术资料不能满足需要时，业主有权提出补充要求，厂商应按要求免费提供所要补充的技术资料。
阻燃和耐火电线电缆通则(GB∕T19666
中华人民共和国国家标准阻燃和耐火电线电缆通则GB∕T 19666-2005前言阻燃和耐火电线电缆，包括有卤、无卤、低烟等产品，在国内已生产使用了十多年，对防火安全具有重要意义。
但由于没有国际标准、也无国家标准，因此在产品名称、型号、技术要求和试验方法等方面比较混乱，有的还与国际要求不一致。
为统一国内的生产和使用，并适应国际贸易和经济技术交流的需要，制定本标准。
考虑到阻燃和耐火等要求几乎可以覆盖所有的电线电缆产品，而欲达此目的一般并不需要改变电线电缆的结构，而是改变所用的材料。
因此，不采用逐个制定产品标准的方法而是制定本通则，把不同于现行普通产品标准的阻燃和耐火等燃烧特性要求作出了规定，推荐了可供采用的阻燃和耐火材料，并用相应标记加在普通产品型号的前面，以与普通产品相区别。
在本标准中，有关无卤、低烟、阻燃和耐火等特性的试验方法和性能要求均采用下列最新国际标准：IEC 60331： 1999 在火焰条件下电缆或光缆的线路完整性试验IEC 60332： 2000 电缆或光缆在火焰条件下的燃烧试验IEC 60754： 1997 取自电缆或光缆的材料燃烧时释放气体的试验方法IEC 61034： 1997 电缆或光缆在特定条件下燃烧的烟密度测定本通则可以直接作为产品标准使用。
如需编制单列产品标准，则相关内容必须符合本通则的规定。
本标准的附录A、附录B和附录C为资料性附录。
本标准为首次制定的国家标准。
本标准由中国电器工业协会提出。
本标准由全国电线电缆标准化委员会归口。
本标准负责起草单位：上海电缆研究所。
本标准参加起草单位：公安部天津消防科学研究所、华东建筑设计研究院有限公司、扬州市曙光电缆厂、上海马桥电缆厂、宝胜科技创新股份有限公司、江苏上山电缆集团有限公司、亨通集团有限公司、远东电缆厂、江苏圣安电缆有限公司、佛山市中宝电缆厂、上海电缆厂十分厂、淮安市八方电缆厂、无锡爱邦高聚物有限公司。
本标准起草人：徐应麟、戴殿峰、沈育祥、顾立云、周雁、唐崇健、王松明、刘根荣、汪传斌、孙平、罗品光、张志清、孙跃明、游泳。
无卤低烟阻燃耐火电缆技术规范(通用版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改无卤低烟阻燃耐火电缆技术规范(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process无卤低烟阻燃耐火电缆技术规范(通用版)1.总则1.1本技术规范是为用户工程提供额定电压0.6/1kV交联聚乙烯绝缘无卤低烟阻燃电力电缆而作的规定。
1.2本规范规定了供货方遵循的标准、电缆的技术要求、试验、包装及储运。
1.3供方提供的0.6/1kV交联聚乙烯绝缘电力电缆，均通过型式试验和鉴定，并经长期实践运行证明产品质量优良、安全可靠。
1.4本技术规范是合同的主要技术文件之一，与合同具有同等的效力。
2.执行标准GB/T3048《电线电缆电性能试验方法》GB/T6995《电线电缆识别标志方法》GB/T8170《数字修约规则》GB50217《电力电缆工程设计规范》JB/T8137《电线电缆交货盘》GB/T3956《电缆的导体》GB/T19216《在火焰条件下电缆或光缆的线路完整性试验》GB/T18380《电缆和光缆在火焰条件下的燃烧试验》GB/T12706《额定电压1~35kV挤包绝缘电力电缆及附件》GB/T17650《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T2951《电缆和光缆绝缘和护套材料通用试验方法》GB/T17651《电缆或光缆在特定条件下燃烧的烟密度测定》3.使用条件3.1运行条件系统标称电压U0/U0.6/1kV系统最高运行电压Um1.2kV系统频率50Hz系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地3.2运行要求电缆导体的额定运行温度90℃短路时电缆导体的最高温度250℃短路时间不超过5s电缆弯曲半径单芯：无铠装类电缆不小于20倍的电缆外径多芯：无铠装类电缆不小于15倍的电缆外径3.3运行环境条件海拔高度：≤1000m环境温度－15℃～+45℃相对湿度≤80%3.4敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。
额定电压 1.8-3kV 及以下煤矿用无卤低烟交联聚乙烯绝缘电力电缆-2023最新标准
目次1范围 (3)2规范性引用文件 (3)3术语和定义 (4)4产品代号和表示方法 (4)5名称、型号及规格 (5)6技术要求和试验方法 (6)7检验方法及检验规则 (11)8标志、包装、运输及贮存 (13)额定电压1.8/3kV及以下煤矿用无卤低烟交联聚乙烯绝缘电力电缆1范围本文件规定了额定电压1.8/3kV及以下煤矿用无卤低烟阻燃交联聚乙烯绝缘电力电缆电缆的型号规格、使用特性、技术要求、试验方法、检验规则、成品电缆标志、包装、运输及贮存。
本文件适用于额定电压1.8/3kV及以下煤矿用无卤低烟交联聚乙烯绝缘聚烯烃护套电力电缆。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.10电工术语电缆GB/T2951.11－2008电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差GB/T2951.12-2008缆和光缆绝缘和护套材料通用试验方法第12部分：通用试验方法热老化试验法GB/T2951.13-2008缆和光缆绝缘和护套材料通用试验方法第13部分：通用试验方法密度测定方法吸水试验收缩试验GB/T2951.14-2008缆和光缆绝缘和护套材料通用试验方法第14部分：通用试验方法低温试验GB/T2951.21-2008缆和光缆绝缘和护套材料通用试验方法第21部分：弹性体混合料专用试验方法耐臭氧试验热延伸试验浸矿物油试验GB/T2951.31-2008缆和光缆绝缘和护套材料通用试验方法第31部分：聚氯乙烯混合料专用试验方法高温压力试验抗开裂试验GB/T3048.4－2007电线电缆电性能试验方法第4部分：导体直流电阻试验GB/T3048.5－2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.8－2007电线电缆电性能试验方法第8部分：交流电压试验GB/T3048.9－2007电线电缆电性能试验方法第5部分：绝缘电阻试验GB/T3048.10－2007电线电缆电性能试验方法第10部分：挤出护套火花试验GB/T3956－2008电缆的导体GB/T4909.2－2009裸电线试验方法第2部分：尺寸测量3956GB/T6995.1－2008电线电缆识别标志方法第1部分：一般规定GB/T19666-2019阻燃和耐火电线电缆或光缆通则JB/T8137（所有部分）电线电缆交货盘8137（所有部分）电线电缆交货盘AQ1043-2007矿用产品安全标志标识MT386-2011煤矿用电缆阻燃性能的试验方法和判定原则MT818.11-2009煤矿用电缆第11部分：额定电压8.7/10kV及以下固定敷设电力电缆一般要求MT818.13-2009煤矿用电缆第13部分：额定电压8.7/10kV及以下煤矿用交联聚乙烯绝缘电力电缆3术语和定义GB/T2900.10界定的以及下列术语和定义适用于本文件。
01-110kV~220kV交流用交联聚乙烯绝缘电力电缆技术规范书(专用部分)
交流用弼聚乙烯绝缘电力电缆技术规范书（专用部分）蛹本号：2。
22版口°版本与编号：年1。
月COkSOkM国南方电网有限责任公司2023本技术规范书适用的物资品类型号一、工程概述 (1)1.1工程概况 (1)1.2使用条件 (1)二、设备详细技术要求 (2)2.1供货需求及供货范围 (2)2.2标准技术特性参数表 (2)2.3投标人资料提交时间及培训要求 (18)2.4主要元器件来源（主要材料耗材来源） (18)2.5备品备件、专用工具和仪器仪表供货表 (18)三、投标方技术偏差 (19)3.1投标方技术偏差 (19)3.2投标方需说明的其他问题 (19)四、设计图纸提交要求 (19)4.1图纸资料提交单位 (19)4.2设备图纸及资料 (20)五、其他 (21)5.11CC数据文件 (21)一、工程概述1.1工程概况本技术规范书采购的设备适用的工程概况如下:1.2使用条件典型110kV-220kV电力电缆使用环境条件见表1.2,特殊环境要求根据项目情况进行编制。
本技术规范书采购的设备适用的外部条件如下：二、设备详细技术要求2.1供货需求及供货范围投标方提供的设备具体规格、数量见表2.1,供货范围及设备技术规格一览表。
投标方应如实填写“投标方保证〃栏。
投标人应认真逐项填写技术参数表中投标人响应值，不能空格，也不能以"响应"两字代替，不允许改动项目单位要求值。
如有差异，请填写投标方技术偏差表。
注：需按照以下类型参数填写方式准确填写：1、针对标准值特性“单一”，项目单位无需填写，投标人必须完全响应，如有偏差逐项填写在“3.1投标方技术偏差〃部分；2、针对标准值特性“可选〃，项目单位可选定参数，投标人必须完全响应，如有偏差逐项填写在"3.1投标方技术偏差〃部分；3、针对标准值特性“投标人响应〃，有标准参数值要求，投标方需根据自身实际情况，提供限制要求范围内的响应值，同时需将此部分逐项填写在“3.1投标方技术偏差〃部分；4、针对标准值特性“投标人提供〃，无标准参数值要求，投标方根据实际情况填写投标响应值;5、针对标准值特性“扩建〃，项目单位根据原项目情况填写，投标方根据实际情况填写投标响应值；6、针对标准值特性"特殊”，项目单位提出的所有特殊要求，需附对应审批流程，投标方根据实际情况填写投标响应值。
0.6／1KV交联聚乙烯绝缘电力电缆技术参数
0.6/1kv 交联聚乙烯绝缘电力电缆0.6/1kV XLPE INSULATED POWER CABLE 一、交联聚乙烯绝缘电力电缆简介交联聚乙烯绝缘电缆与纸绝缘电缆和聚氯乙烯绝缘电缆相比，具有优异的电气性能、机械性能、耐热老化性能、耐环境应力和耐化学腐蚀性的能力，而且结构简单，使用方便，不受敷设落差限制，长期工作温度高（90℃）等优点。
我公司可用三种技术方法（过氧化物法、硅烷法、辐照法）生产各类阻燃和非阻燃交联聚乙烯绝缘电缆。
阻燃电缆包括A,B,C 各级和低烟低卤、低烟无卤等全系列电缆。
本产品以等效于国际标准IEC60502,IEC60332,IEC60754 的本公司企业标准组织生产。
本公司企标不仅全面达到而且部分高于上述国际标准，还可以根据用户需要，用其他标准组织生产。
也可根据用户需要，设计制造具有某些特殊功能的交联电缆。
交联电缆长期工作温度高，载流量大。
在同样环境条件下，选用交联电缆比选用纸绝缘和聚氯乙烯绝缘电缆可以降低规格（指导体标称截面）一至二档。
这样不仅提高了电缆的性能和质量，而且可降低用户的电缆工程成本。
Brief of XLPE insulated Power CableXLPE insulated power cable has a number of advantages over paper insulated and PVC insulatedcable. XLPE cable has electric strength, high-ageing resisting, environmetal stress resisting anti-chemicalcorrosion, and it is simple construction, using convenient and higher operating of long term temperature.Itcan be laid with no drop restriction.Various of flame-retardant and non-flame retardant XLPE cable can be manufactured with threetechnology (peroxide, silance and irradiation crosslinking). The flame-retardant cable covers all kinds oflow-amoke low-halogen, low-amoke low-halogen free, and non-smoke nonhalogenated and three classesof A,B,C.Our XLPE cable can be manufactured according to company’s specification which is equivalent toIEC 60502, IEC 60754. Some of indexes are superior to above international standard IEC.Some of specialXLPE cable can be manufactured according to the other standards required bycustoms.XLPE cable having higher long-term working temperature and greater current rating, at the sameenvironment XLPE cable may be reduced size (nominal cross-section) 1 or 2 class in comparison withpaper and PVC cable. This is not improve the quality and properties of products, but also reduce cable’sproduction costs.二、交联电缆型号、芯数和导体截面范围表Scope of XLPE Cable型号Type YJV ZR-YJV* YJLV ZR-YJLVY JY ZR-YJY YJLY ZR-YJLYY JV22 ZR-YJV22 YJLV22 ZR-YJLV22 YJV23 ZR-YJV23 YJLV23 ZR-YJLV23 YJV32 ZR-YJV32 YJLV32 ZR-YJLV32 YJV33 ZR-YJV33 YJLV33 ZR-YJLV33Y JV42 ZR-YJV42 YJLV42 ZR-YJLV42 YJV43 ZR-YJV43 YJLV43 ZR-YJLV43芯数导体标称截面No.of CoreNominal Cross-section mm21 1.5~10002341.5~400**53+14+1 2.5~4003+2*“ZR-”包括A,B,C 三类阻燃电缆，分别用“ZRA-”或“ZRB-”或“ZRC-”表示。
低烟无卤阻燃电缆WDZ
单芯电缆
多芯电缆
无铠装
有铠装
无铠装
有铠装
安装时最小弯曲半径
20D
15D
15D
12D
多芯电缆中性线导体标称截面
主绝缘线芯导体标称截面mm2
中性线导体标称截面
3+1，3+2，4+1芯
等4，5芯
4
2.5
4
6
4
6
10
6
10
16
10
16
25
16
25
35
16
35
50
25
50
70
35
70
90
50
90
120
70
燃烧特性
名称
代号
阻燃A级
ZA
阻燃B级
ZB
阻燃C级
ZC
阻燃D级
ZD
耐火
N
低卤低烟
WD
用途代号
名称
代号
电力
省略
控制
K
布线
B
材料代号
名称
代号
铜导体
省略
交联聚乙烯绝缘
YJ
聚烯烃护套
Y(E)
产品用型号，额定电压，芯数，标称截面和本标准号表示。额定电压600/1000V交联聚乙烯绝缘绝缘聚烯烃护套阻燃B类低烟无卤电缆WDZB-YJY 600/1000V
289
7*2.5
7/0.68
16.9
506
14*2.5
7/0.68
22.2
835
2*4
1/2.25
13.9
326
7*4.0
1/2.25
17.6
电缆材料技术要求
材料技术要求（一）1kV交联聚乙烯绝缘聚烯烃护套无卤低烟阻燃B类、阻燃B类耐火电力电缆(产品型号：1kV、1KV)1 执行标准：2.使用条件运行条件/U 1kV系统标称电压U系统最高运行电压Um系统频率 50Hz运行要求电缆导体的额定运行温度 90℃短路时电缆导体的最高温度 250℃短路时间不超过 5s电缆敷设时允许的最小弯曲半径：运行环境条件海拔高度：≤2000m环境温度－20℃～＋45℃相对湿度：≤90%敷设条件敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。
敷设时最低环境温度不低于0℃。
耐地震能力地震烈度8度（a=）。
3 电缆的技术要求导体导体采用软铜单线绞合紧压而成，紧压系数不小于，其组成、性能符合GB/T3956的规定，电缆截面偏差宜≤3％。
导体表面光洁、无油污，无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂的单线。
导体结构直流电阻符合GB/T3956-2008 及GB/的规定。
耐火电缆其绝缘应具有耐火特性，否则在导体上应设置耐火层，耐火层采用耐火云母带绕包而成，云母带绕包应服帖，无漏包现象，重叠率不小于50%.绕包后的耐火层满足工频电压2000V的火花检验（中间检查）的要求，制成品的耐火性能应符合GB/T19666-2005标准第条规定。
绝缘绝缘材料选用硅烷交联聚乙烯（XLPE）型绝缘材料，绝缘紧密挤包在导体或云母带上，绝缘性能符合GB/T12706的规定。
绝缘容易剥离而不损伤导体或云母带，绝缘表面平整，色泽均匀。
绝缘标称厚度符合GB/T12706的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的90%减去。
绝缘层的横断面上无目力可见的气泡和砂眼等缺陷。
绝缘线芯的识别标志符合GB/的规定。
缆芯及填充物电缆成缆的填充材料采用非吸湿性材料，紧密无空隙,成缆后缆身外形圆整。
缆芯外采用非吸湿性包带（高阻燃包带（如有））轧紧，电缆外形圆整。
电缆外护套外护套采用90℃低烟无卤阻燃聚烯烃护套料挤包；外护套表面光洁、圆整，其标称厚度和性能应符合GB/T12706－2008的规定，任一点最小厚度不小于标称值的80%减去。
WDZN-RYJS
WDZN-RYJS消防用耐火聚烯烃绝缘连接软线执行标准：WDZN-RYJS消防用耐火聚烯烃绝缘连接软线是参照GB/T5023-2008．等标准制订的，其耐火特性符合GB/Tl9666类的要求。
电缆燃烧时有毒气体含量和烟密度试验符合的规定．烟气毒性符合GBl32准安全级的要求。
适用范围：WDZN-RYJS消防用耐火聚烯烃绝缘连接软线适于电厂．化工，隧道，车站．高层建筑等关键部位的防火系统特别适用于应急电源与户内消防设备的供电线路．应急电源与火灾报警设备的供电线路，应急电源至信号灯的供电线路和应急电源至通风排烟设备的供电线路等使用特性1、导体长期工作温度为70℃、90℃2、电缆在750-850℃火焰条件下．可维持正常运行1.5小时以上．为B级耐火。
电缆在950-1000℃火焰条件下．可维持正常运行1.5小时以上，为A级耐火。
3、有毒气体含量和烟密度试验结果符合GB／T17650.2-98和GB／T17651.2-98规定4、烟气毒性符合GAl32准安全级的要求。
型号和名称：WDNH（A）-BY（J）低烟无卤交联聚烯烃绝缘耐火电线WDNH（A）-BY（J）Y低烟无卤交联聚烯烃绝缘及护套耐火电线WDZAN-YJY低烟无卤交联聚烯烃绝缘耐火电力电缆产品型号名称WDZN-BY（J）低烟无卤交联聚烯烃绝缘电线WDZN-BY（J）Y 低烟无卤交联聚烯烃绝缘及护套电线WDZN-BY 铜芯低烟无卤阻燃耐火聚烯烃绝缘电缆电线WDZN-BYJ 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘电缆电线WDZN-BYY 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套电缆电线WDZN-RYY（B）P 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套铜丝屏蔽（扁型）软电缆电线WDZN-RYJY（B）P 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套铜丝屏蔽（扁型）软电缆电线WDZN-RYY 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套软电缆电线WDZN-RYJY 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套软电缆电线WDZN-BYR 铜芯低烟无卤阻燃耐火聚烯烃绝缘软电线WDZN-BYJR 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘软电线WDZN-RY 铜芯低烟无卤阻燃耐火聚烯烃绝缘软电线WDZN-RYJ 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘软电线WDZN-BYYB 铜芯低烟无卤阻燃耐火聚烯烃绝缘及护套扁型电缆电线WDZN-BYJYB 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘及护套扁型电缆电线WDZN-RYYB 铜芯低烟无卤阻燃耐火聚烯烃绝缘平行软线WDZN-RYJYB 铜芯低烟无卤阻燃耐火交联绝缘平行软线WDZN-RYS 铜芯低烟无卤阻燃耐火绝缘绞型连接软线WDZN-RYJS 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘绞型连接软线WDZN-RYP 铜芯低烟无卤阻燃耐火聚烯烃绝缘屏蔽软电线WDZN-RYJP 铜芯低烟无卤阻燃耐火交联聚烯烃绝缘屏蔽软电线WDZN-YJY 铜芯交联聚乙烯绝缘聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJY22 铜芯交联聚乙烯绝缘钢带铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJY32 铜芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-YJVY42 铜芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV32 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-VV42 铜芯聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火电力电缆WDZN-KVV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVV22 铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVP2 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVP2-22 铜芯聚氯乙烯绝缘铜带屏蔽钢带铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-KVVRP 铜芯聚氯乙烯绝缘铜带屏蔽聚氯乙烯护套低烟无卤阻燃耐火控制软电缆WDZN-KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火控制软电缆WDZN-KVV32 铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套低烟无卤阻燃耐火控制电缆WDZN-BV 铜芯聚氯乙烯绝缘低烟无卤阻燃耐火固定敷设用电缆WDZN-BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火固定敷设用电缆WDZN-BVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套低烟无卤阻燃耐火固定敷设用扁电缆WDZN-BVR 铜芯聚氯乙烯绝缘低烟无卤阻燃耐火固定敷设用软电缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、交联聚乙烯绝缘无卤低烟阻燃耐火电力电缆技术
执行标准
GB/T 3048 《电线电缆电性能试验方法》
GB/T 6995 《电线电缆识别标志方法》
GB/T 8170 《数字修约规则》
GB 50217 《电力电缆工程设计规范》
JB/T 8137 《电线电缆交货盘》
GB/T 3956 《电缆的导体》
GB/T 19216 《在火焰条件下电缆或光缆的线路完整性试验》GB/T 18380 《电缆和光缆在火焰条件下的燃烧试验》
GB/T 12706 《额定电压1~35kV挤包绝缘电力电缆及附件》GB/T 17650 《取自电缆或光缆的材料燃烧时释出气体的试验方法》GB/T 2951 《电缆和光缆绝缘和护套材料通用试验方法》GB/T 17651 《电缆或光缆在特定条件下燃烧的烟密度测定》3.使用条件
3.1 运行条件
系统标称电压U0/U 0.6/1kV
系统最高运行电压Um 1.2kV
系统频率 50Hz
系统接地方式中性点不直接接地系统或小电阻接地或消弧圈接地
3.2 运行要求
电缆导体的额定运行温度 90℃
短路时电缆导体的最高温度 250℃
短路时间不超过5s
电缆弯曲半径单芯：无铠装类电缆不小于20倍的电缆外径
多芯：无铠装类电缆不小于15倍的电缆外径
3.3 运行环境条件
海拔高度：≤1000m
环境温度－15℃～+45℃
相对湿度≤80%
3.4 敷设条件
敷设环境有直埋、沟槽、排管、沟道、桥架等多种方式。
敷设时最低环境温度在0℃。
4.技术条件
4.1导体
4.1.1导体采用符合GB/T 3956的规定的1类导体（1-6mm2）或2类导体（10mm2及以上），其中多芯大截面（70mm2及以上）电缆其导体允许采用异形结构。
4.1.2导体表面光洁、无油污、无损伤屏蔽及绝缘的毛刺、锐边，无凸起或断裂
的单线。
4.2耐火层（耐火电缆）
4.2.1导电线芯绕包耐火绝缘层。
4.2.2耐火层由标称厚度为0.14mm的有机硅玻璃云母带在导体上重叠绕包，以保证其耐火性能。
4.2.3耐火绕包平整、紧密、节距均匀。
4.2.4绕包后的耐火层满足工频电压2000V的火花检验（中间检查）的要求。
4.3绝缘
4.3.1绝缘采用硅烷可交联聚乙烯绝缘料。
4.3.2绝缘标称厚度符合GB/T 12706.1的要求，绝缘厚度平均值不小于规定的标称值，绝缘任一点最薄点的测量厚度不小于标称值的90%-0.1mm。
4.4成缆（多芯电缆）
4.4.1电缆成缆的填充材料采用与绝缘温度等级相适应的材料(按需)，并采用相应包带进行扎紧，以保证电缆成缆后缆身外形圆整。
4.5非金属外护套
4.5.1护套采用无卤低烟阻燃聚烯烃护套料，表面光洁、圆整，其厚度和性能应符合GB/T 12706.1的规定。
4.5.2外护套表面紧密，其横断面无肉眼可见的砂眼、杂质和气泡以及未塑化好和焦化等现象。
4.6电缆标志
4.6.1电缆绝缘线芯识别标志应符合GB/T6995的规定。
4.6.2成品电缆的护套上应有制造厂名、产品型号和额定电压的连续标志，前后两个完整连续标志间的距离应小于500mm，标志应字迹清楚，容易辨认、耐擦。
5.产品特点
5.1电缆应满足低烟、无卤、阻燃的要求。
5.2电缆燃烧时的低烟性能应能满足在GB/T 17651规定的试验条件下，燃烧时产生的烟浓度其最小透光率不小于60%。
5.3电缆的无卤性能应满足在GB/T 17650规定的试验条件下，燃烧时产生的卤酸气体逸出量不大于5mg/g。
5.4电缆燃烧时逸出气体的PH值和导电率测试按GB/T 17650的规定，PH值不小于4.3，导电率不大于10μs/mm。
5.5电缆燃烧时的阻燃性能应能满足GB/T 18380规定的成束电缆垂直燃烧试验。
6.试验
6.1电缆在制造、处理、试验、检验过程中，买方有权监造和见证，卖方不得拒绝，买方的此行为不免除供方对产品质量的责任。
6.2在出厂和抽样试验前15天，卖方通知买方见证，买方应在10天内予以答复，如买方放弃见证，则卖方把所做的试验以试验报告的形式提交给买方。
6.3出厂试验
每批电缆出厂前，按本技术规范要求进行出厂试验。
出厂试验报告附在电缆盘上外。
6.3.1导体直流电阻试验
导体直流电阻试验在每一电缆长度所有导体上进行测量，符合GB/T 3956的规定。
6.3.2交流电压试验
在每一导体和金属屏蔽之间施加工频电压3.5kV，时间为5分钟，不发生击穿。
6.4型式试验
供方提供的产品系列均已通过国家相关质量检测部门的型式试验和主管部门的产品鉴定。
7.包装储运
7.1产品由供方的检查部门检查合格后方可出厂，每个出厂的包装件上附有产品质量合格证和质保书，产品试验报告和安装使用说明书。
7.2电缆包装在符合JB/T8137规定要求的电缆盘上交货，电缆盘能经受所有在运输、现场搬运中可能遭受的外力作用。
电缆盘能承受在安装或处理电缆时可能遭受的外力作用并不会损伤电缆及盘本身，电缆端头可靠密封。
7.3每一交货盘上将标明：厂名或商标、电缆型号及规格、长度、毛重、正确旋转方向及制造年月和标准编号。
7.4交货长度
7.4.1电缆的交货长度不小于100mm，允许长度不小于20m的短段电缆交货，其
数量不超过交货长度的10%。
7.4.2允许根据双方协议长度交货。
7.4.3长度计量误差应不超过±0.5%。
