轴承基础知识(超齐全(1)

可编辑版
16
适用范围：轴与外壳对心困难，轴容易出现挠曲变形
的传动轴等处。
调心角： 4°～7°
可编辑版
17
推力球轴承
推力球轴承分为单向推力球轴承和双向推力球轴承。这类 轴承可承受单向或双向负载。可对轴进行轴向固定，但不 能承受任何径向负载。
可编辑版
18
角接触推力球轴承
角接触推力球轴承是为机床主轴而特别设计的高精度轴承， 可承受二个方向的轴向负载。装配在轴承中的球直径小， 个数多。并具有60°接触角，因此能减轻离心力的影响， 更适于高速旋转，刚性大。
可编辑版
7
常用补充代号及含义
前缀：
GS: 圆柱滚子推力轴承座圈。如：GS81107; K: 圆柱滚子推力轴承的滚子和保持架组件； WS: 圆柱滚子推力轴承轴圈； L: 分离型轴承的单一内圈或外圈。如：L30207－圆锥滚 子轴承30207的外圈。 R: 除去内圈或外圈的分离型轴承。如：R30207－圆锥滚 子轴承30207带滚子和保持架组件的内圈。
可编辑版
19
圆柱滚子轴承
分类：圆柱滚子轴承按有无挡边可分为以下几种：
NU型：外圈有挡边，内侧无挡边。 N型： 内圈有挡边，外侧无挡边。 NU型和N型允许在一定范围内作轴向位移，可承受由热膨胀引起 的轴向变形。适于作非定位轴承。 NJ型： 外圈有挡边，内圈一侧有挡边，可提供单方向的轴向定 位。 NUP型: 外圈有挡边，内圈一侧有挡边，另一侧有活动挡边，可 进行双向固定。 NJ+角圈HJ可用作双向固定，NU＋HJ只能用作单向固定(NU型不 可二侧同时装角圈，否则会使滚子轴向受压)。
5FD.
可编辑版
4
可编辑版
5
公差：滚动轴承的尺寸和运转精度现已标准化。除普通
级P0级外，还包含精密公差等级P6和P5，在特殊 应用场合也提供更高精度的公差等级P4和P2。
可编辑版
6
补充代号：轴承的完整代号由基本代号加补充代号组
成。补充代号可置于基本代号前，也可置 于基本代号后。前缀用于识别轴承部件， 后缀用于识别 设计变形。
可编辑版
9
深沟球轴承
深沟球轴承设计简单，为非分离型，能高速甚至极高 速运行， 而且工作期间无需保养。能承受径向负荷和 双向轴向负荷。加上价格低廉，使其成为使用最普遍 的轴承。
可编辑版
10
角接触球轴承
分类：角接触球轴承分为单列、双列、四点接触式三
种。
可编辑版
11
结构特性：角接触球轴承的内外圈上都有滚道且能沿
可编辑版
8
后缀：
GA,GB,GC: 可任意配对安装的单列角接触轴承安装时有较轻 (GA)，中等(GB)，较重(GC)预载； K： 锥形内孔，锥度1：12； K30: 锥形内孔，锥度1：30; －LS: 轴承一侧有接触式油封； －2LS:轴承二侧有接触式油封； N: 外圈有止动槽； NR: 轴承外圈有止动槽和止动圈； PP: 轴承(支撑滚轮轴承，凸轮随动轴承)二侧有接触式油封； －RS: 轴承一侧有钢板合成橡胶接触式油封； －2RS:轴承二侧有RS油封； －Z: 轴承一侧有防尘盖； －2Z: 轴承二侧有防尘盖； －ZN: 防尘盖位于止动槽异侧； －2ZN:轴承二侧有防尘盖，外圈有止动槽。
轴承轴向做相对位移适用于承受复合负荷。 其轴向承受力随接触角α增大而增大。
接触角定义：径向平面内球和滚道之接触点连线与轴
承轴线垂直线间的夹角。
可编辑版
12
对于单列角接触球轴承，接触角大小由不同大小代号的后 缀识别。
A: 15° AC：25° B： 40° 双列角接触球轴承接触角为32°； 四点接触球轴承接触角为35°。
可编辑版
20
滚针轴承
滚针轴承是带圆柱滚子的滚子轴承，其滚子既细又长。尽 管横截面较小，仍具有较高的负荷承载能力。适用于径向 空间受限的场合。包括冲压外圈滚针轴承和实体外圈滚针 轴承。
可编辑版
21
圆锥滚子轴承
结构特征：圆锥滚子轴承的内、外圈具有锥形滚道，
其间配置锥形滚子。若将锥面延伸，最终
将收敛于轴承轴线上一点，此时滚动效果
最佳。特别适用于承受复合负荷，轴向负
荷能力主要由接触角α决定，角度愈大轴
向
负载能力也愈大。同时圆锥滚子轴承具
分
离型设计，即滚子、保持架和内圈构成
一
个部件，可与外圈分开安装。
可编辑版
22
可编辑版
23
调心滚子轴承
调心滚子轴承具二列滚子，外圈共用一条球面滚道。内圈 二条滚道相对轴线倾斜一定的角度。轴承可自动调心，不 易受轴与轴承箱对准误差或轴弯曲的影响。除径向负载外， 还可承受双向作用的轴向负载。
面对面：负荷线向轴承轴线收敛，也可承受双向负载，每 只轴承也只承受一个方向。但刚性较背对背组合 差，承受的倾覆力矩也较弱。
可编辑版
14
可编辑版
15
自调心球轴承
结构特征：自调心球轴承具有二列钢球，其外圈滚道
为球面，曲率中心与轴承中心重合。因此， 轴承的内圈、滚动体、保持架可在轴承中 心的周围自由旋转，从而具有调心性。
轴承知识简介
可编辑版
1
ቤተ መጻሕፍቲ ባይዱ
轴承分类
轴承
滚珠轴承
滚子轴承
向心轴承
推力轴承
向心轴承
推力轴承
深沟球轴承 角接触球轴承 自调心球轴承
推力球轴承 角接触推力球轴承
圆柱滚子轴承 滚针轴承
圆锥滚子轴承 调心滚子轴承
圆柱滚子推力轴承 滚针推力轴承
球面滚子推力轴承
可编辑版
2

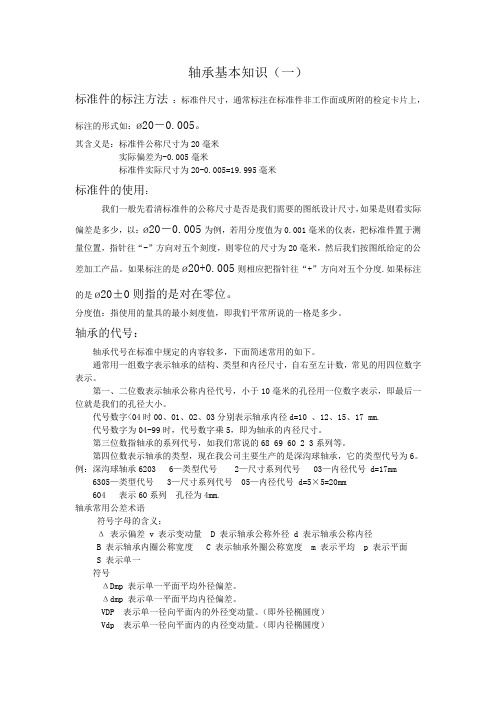

轴承的一般资料
尺寸：在径向轴承（圆锥滚子轴承除外）尺寸的表示法
中，设定逐级的外径系列(7，8，9，0，1，2，3， 4表示递增的尺寸顺序）。同时设定逐级的宽度系 列（8，0，1，2，3，4，5，6，7）。推力轴承为 高度系列（7，9，1，2）。两者合成轴承的尺寸 系列，第一位指宽度或高度系列，第二位指直径 系列。
可编辑版
3
圆锥滚子轴承尺寸按接触角来分组，称为角度系列（2，3， 4，5，6，7表示递增接触角），同时建立了直径系列和宽 度系列。尺寸系列由一个数字（角度系列）和二个字母 （第一个表示直径系列，第二个表示宽度系列）组成。如：
可编辑版
13
轴承的配对安装:
配对安装用于单个轴承承载能力不足时(串联)，或轴承需承 受双向负荷时(背靠背或面对面)。
串联： 负荷线平行，径向和轴向负荷由二个轴承平均分 担，但只能承受单向的轴向负荷，所以一般用第 三个轴承来调整，用以承受反向的轴向负载。
背靠背：负荷线向轴承轴线分散，可承受双向负载，但每 只轴承只承受一个方向。背靠背组合刚性较好， 能承受倾覆力矩。
