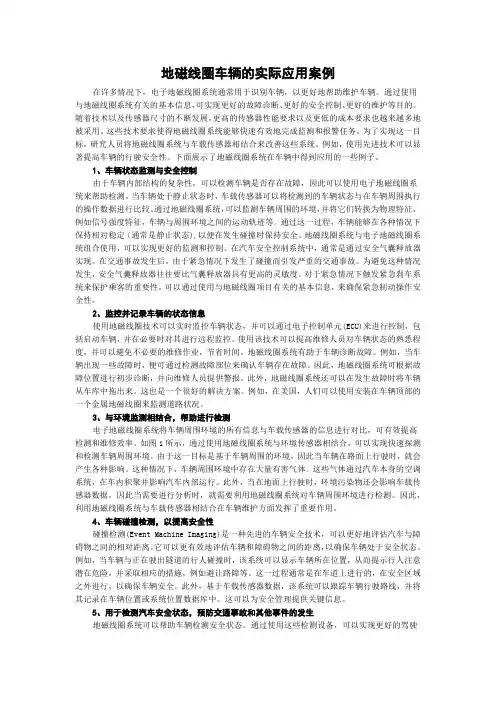

地磁线圈车辆的实际应用案例
地磁线圈车辆的实际应用案例在许多情况下，电子地磁线圈系统通常用于识别车辆，以更好地帮助维护车辆。
通过使用与地磁线圈系统有关的基本信息，可实现更好的故障诊断、更好的安全控制、更好的维护等目的。
随着技术以及传感器尺寸的不断发展，更高的传感器性能要求以及更低的成本要求也越来越多地被采用。
这些技术要求使得地磁线圈系统能够快速有效地完成监测和报警任务。
为了实现这一目标，研究人员将地磁线圈系统与车载传感器相结合来改善这些系统。
例如，使用先进技术可以显著提高车辆的行驶安全性。
下面展示了地磁线圈系统在车辆中得到应用的一些例子。
1、车辆状态监测与安全控制由于车辆内部结构的复杂性，可以检测车辆是否存在故障，因此可以使用电子地磁线圈系统来帮助检测。
当车辆处于静止状态时，车载传感器可以将检测到的车辆状态与在车辆周围执行的操作数据进行比较。
通过地磁线圈系统，可以监测车辆周围的环境，并将它们转换为物理特征，例如信号强度特征，车辆与周围环境之间的运动轨迹等。
通过这一过程，车辆能够在各种情况下保持相对稳定（通常是静止状态),以便在发生碰撞时保持安全。
地磁线圈系统与电子地磁线圈系统组合使用，可以实现更好的监测和控制。
在汽车安全控制系统中，通常是通过安全气囊释放器实现。
在交通事故发生后，由于紧急情况下发生了碰撞而引发严重的交通事故。
为避免这种情况发生，安全气囊释放器往往要比气囊释放器具有更高的灵敏度。
对于紧急情况下触发紧急刹车系统来保护乘客的重要性，可以通过使用与地磁线圈项目有关的基本信息，来确保紧急制动操作安全性。
2、监控并记录车辆的状态信息使用地磁线圈技术可以实时监控车辆状态，并可以通过电子控制单元(ECU)来进行控制，包括启动车辆，并在必要时对其进行远程监控。
使用该技术可以提高维修人员对车辆状态的熟悉程度，并可以避免不必要的维修作业，节省时间。
地磁线圈系统有助于车辆诊断故障。
例如，当车辆出现一些故障时，便可通过检测故障部位来确认车辆存在故障。
智能交通的交通信息采集技术研究
智能交通的交通信息采集技术研究摘要：交通信息内容智能化交通系统软件不可或缺的一部分。
伴随着科技的发展，交通管理与自动控制系统对交通数据的质量标准愈来愈高，因而信息采集技术的探索至关重要。
比较常见的交通信息采集方法与信息资源管理方式，如视频收集技术和精确测量车辆检验技术，都各有优点和缺点。
论述了无人飞机检验技术等新技术在优秀交通信息采集系统中应用价值。
关键词：智能交通；交通信息采集技术；技术分析引言智能化交通信息采集技术为了实现全部数据的采集和管理，为下一步工作内容打下基础，特别是要记住交通系统软件是不是处在最好工作状态。
另一方面数据分析系统是不是处在平安稳定的工作状态，尤其是根据系统软件积极或普攻地清除运作中出现的影响，运行系统的稳定。
1智能化交通全面的发展状况1.1海外发展状况现阶段，ITS要在由美国、欧盟国家和日本构成的三个产业基地发展中的，包含亚洲地区的韩国、新加坡和中国澳门特别行政区。
针对ITS发展趋势相对性完备的地域，也处于产业发展和大量使用环节。
在运用环节中，十分关注早期整体规划，制订有关执行标准和规范，增加投入和产品研发幅度；增加勤奋。
在建立ITS的过程当中，大量项目投资主要来源于于政府部门，还要有一些企业参与进来，依据基本国情的具体情况有重点的投入与发展。
1.2中国发展状况ITS在中国迅速发展关键于北京、上海市、深圳市等一线城市。
因为这些城市在推进智能化交通层面得到更好的标准，能够资金投入充足的资金开展开发设计和提高，协助出旅人享有更加好的交通出行舒适感，灵便挑选交通出行。
据统计，“十一五”期内，北京将基本建设交通运作融洽总指挥部，在公共交通安全防范措施、公路网运作、交通管控等多个方面资金投入56亿人民币。
进而健全北京市智能交通系统软件，能够产生一体化智能交通系统软件。
它性格是网址、手机上、交通。
2交通信息采集的技术剖析2.1视频收集技术视频收集技术视频监测系统由监控摄像头、微控制器软件和硬件图像处理软件构成。
地磁式车辆检测器工作原理
地磁式车辆检测器工作原理
地磁式车辆检测器是一种常见的交通设备，它主要用于监测道路上车
辆的通行情况，以便对交通流量进行统计和管理。
其工作原理基于地
球磁场的特性，下面将详细介绍其工作原理。
1. 磁场感应原理
地球本身就是一个强大的磁体，它所产生的磁场可以影响周围的物体。
当一辆车经过装有地磁式车辆检测器的道路上时，由于车体本身也是
一个带电粒子系统，它会与地球磁场产生相互作用。
这种相互作用会
引起电流在车体周围形成环流，从而产生一个微弱的磁场。
2. 磁感应线圈
为了检测这个微弱的磁场，地磁式车辆检测器采用了一组敏感的磁感
应线圈。
这些线圈通常被安装在道路上，并且与一个电路板连接。
当
车经过时，由于车体所产生的微弱磁场会影响到这些线圈中的电流变化，从而产生一个信号。
3. 信号处理
接下来就需要对这个信号进行处理，以便得到有关车辆通行情况的信息。
地磁式车辆检测器通常会将这个信号传输到一个计算机系统中，通过特定的算法进行处理和分析。
这些算法可以根据信号的变化来确定车辆的类型、速度、方向等信息。
4. 数据输出
最后，地磁式车辆检测器会将处理后的数据输出到一个显示屏或者其他设备上，以便交通管理部门进行统计和管理。
这些数据可以用于优化道路交通流量、改善道路安全等方面。
总之，地磁式车辆检测器是一种基于地球磁场特性的交通设备，它通过感应车体产生的微弱磁场来实现对车辆通行情况的监测和管理。
其工作原理简单而有效，在实际应用中得到了广泛运用。
车辆检测器工作原理
车辆检测器工作原理车辆检测器是一种用于监测和控制交通流量的设备。
它可以实时检测路上车辆的数量、车辆的速度、车辆类型等信息，并将这些信息传输到控制中心，以便对交通流量进行管理和调控。
车辆检测器的工作原理基于一系列技术，下面将详细介绍它的工作原理。
车辆检测器主要通过以下几种技术来实现车辆的检测。
1. 磁性感应技术：磁性感应技术是车辆检测器中最常用的技术之一。
它通过埋设在地面下的线圈，利用车辆通行时的磁场变化来检测车辆的存在。
当车辆经过线圈时，由于车辆的金属体对磁场的敏感性，线圈中的感应电流发生了变化，从而可以检测到车辆的存在和通过的时间。
2. 微波雷达技术：微波雷达技术是一种利用微波信号来检测车辆的存在的技术。
车辆检测器通过发射微波信号，并接收被车辆反射回来的信号来确定车辆的位置和速度。
微波雷达技术具有高精度和不受天气影响的特点，因此在一些复杂环境下常被广泛应用。
3. 视频图像处理技术：视频图像处理技术是近年来发展起来的一种车辆检测技术。
它通过设置摄像头来获取道路上的图像，并利用图像处理算法来检测和跟踪车辆。
视频图像处理技术可以通过识别车辆的外形和运动轨迹来实现车辆的检测。
4. 压力感应技术：压力感应技术是一种通过检测车辆通行时对路面施加的压力来确定车辆存在的技术。
它通常通过在道路上安装感应器来实现。
当车辆通行时，感应器会检测到路面所受到的压力变化，并将其转化为电信号进行分析和处理，从而实现车辆的检测和统计。
这些技术在车辆检测器中常常结合使用，以提高车辆检测的准确性和可靠性。
通过收集车辆的数量、速度、类型等信息，交通管理者可以及时了解道路上的交通状况，从而采取相应的措施来调度交通流量，提升道路通行效率。
车辆检测器不仅广泛应用于城市道路的交通管理中，也被用于高速公路的车流量监测、停车场的车位管理等场景中。
它的工作原理的不断改进和创新，使得车辆检测器在智能交通系统中的应用越来越广泛且更加精准。
总而言之，车辆检测器通过磁性感应、微波雷达、视频图像处理和压力感应等技术，实现对道路上车辆的检测和统计。
智能交通拥堵疏导解决方案
智能交通拥堵疏导解决方案第一章概述 (2)1.1 智能交通拥堵疏导背景 (2)1.1.1 城市交通拥堵现状 (3)1.1.2 智能交通技术的应用 (3)1.2 智能交通拥堵疏导意义 (3)1.2.1 提高道路通行效率 (3)1.2.2 优化交通结构 (3)1.2.3 提高公共交通效率 (3)1.3 智能交通拥堵疏导发展趋势 (3)1.3.1 大数据分析应用 (3)1.3.2 人工智能技术融合 (3)1.3.3 跨界合作与创新 (4)第二章交通拥堵现状分析 (4)2.1 交通拥堵原因分析 (4)2.2 交通拥堵特点及影响 (4)2.3 交通拥堵数据收集与分析 (5)第三章智能交通系统架构 (5)3.1 系统架构设计 (5)3.1.1 系统架构概念 (5)3.1.2 设计原则 (6)3.1.3 设计流程 (6)3.2 关键技术概述 (6)3.3 系统模块划分 (7)第四章交通信息采集与处理 (7)4.1 交通信息采集技术 (7)4.2 交通信息处理方法 (7)4.3 交通信息实时更新 (8)第五章智能交通信号控制 (8)5.1 信号控制策略 (8)5.2 信号控制算法 (9)5.3 信号控制优化 (9)第六章车辆路径规划 (10)6.1 路径规划算法 (10)6.2 实时路况预测 (10)6.3 路径规划优化 (10)第七章交通拥堵预警与疏导 (11)7.1 交通拥堵预警系统 (11)7.1.1 预警系统构成 (11)7.1.2 预警系统功能 (11)7.2 交通拥堵疏导策略 (11)7.2.1 短期疏导策略 (11)7.2.2 长期疏导策略 (12)7.3 疏导效果评估 (12)7.3.1 评估指标 (12)7.3.2 评估方法 (12)第八章智能交通诱导系统 (12)8.1 交通诱导系统设计 (12)8.1.1 系统架构设计 (13)8.1.2 信息采集 (13)8.1.3 数据处理 (13)8.1.4 诱导策略 (13)8.2 交通诱导信息发布 (13)8.2.1 信息发布渠道 (13)8.2.2 信息发布内容 (14)8.2.3 信息更新频率 (14)8.3 交通诱导效果分析 (14)8.3.1 评价指标 (14)8.3.2 分析方法 (14)8.3.3 分析结果 (14)第九章公共交通优化 (14)9.1 公共交通调度优化 (14)9.2 公共交通线路优化 (15)9.3 公共交通站点布局优化 (15)第十章车联网技术与应用 (16)10.1 车联网技术概述 (16)10.2 车联网在交通拥堵疏导中的应用 (16)10.3 车联网发展趋势 (17)第十一章政策法规与标准 (17)11.1 政策法规概述 (17)11.2 交通拥堵疏导标准 (17)11.3 政策法规与标准实施 (18)第十二章项目实施与评估 (18)12.1 项目实施流程 (18)12.2 项目实施关键环节 (19)12.3 项目效果评估与优化 (19)第一章概述我国经济的快速发展，城市化进程不断加快，城市交通问题日益突出，交通拥堵成为困扰许多城市居民的难题。
公路车辆检测系统方案探讨
２感应线圈式车辆检测器 ２ ． １感应线圈式车辆检测器基本原理 在同一车道的道路路基段埋设一组感应线圈 ， 每组感应线圈与多 通道 车辆 检测器 相连 。 当车辆分 别经 过两 个线 圈时 ， 由于线 圈 电感 量的 变化 ， 车辆的通过状态将被检测到， 同时状态信号传输给车辆检测器 ， 由其进行 采集 和计算 ， 并 发送 到上位机 进行处 理 。 车辆检测 系统外 场设 备部分主要由车辆检测器和检测线圈组成。 ２ ． ２感应 线圈式 车辆 检测器 的安装 感应 线 圈式 车辆 检测 系统施 工 流程通 常包 括切 割线 圈槽 、 敷设 线 圈电缆、 灌胶、 测试线圈电气特眭、 车辆检测器安装调试。 （ １ ） 检测域选取。环形线圈通常安置在切割路面的槽里 ， 其典型的 宽度 为 ６ 至８ 毫米 ， 深度为 ４至 ６ 厘米 。 （ ２ ） 路 面画线 。 根据 车道宽度 和 检测对象要求， 确定线圈规格尺寸及匝数 ， 进行路面画线 ， 拐角处 ４ ５ 度 倒角 ， 避免尖角损坏 电缆护套。 （ ３ ） 锯缝开槽与清理。 （ ４ ） 铺装线圈电缆。 （ ５ ） 馈线敷设。（ ６ ） 电缆固定。（ ７ ） 线槽回填。槽 内缝隙须填实并与道路 结为—体 ， 防止线圈在有车经过时产生颤动或松动。 ３ ． ３ ＿ ２接 收天线 安装 ２ ． ３感应线圈式车辆检测器缺点 基站及中继的天线要求装在离地面 ５米高的杆件上 ， 一般可以采 感应线圈式车辆检测器具有安装简便 、 抗干扰能力强、 集成化程 用 ｕ型抱箍将接收天线固定在车行型号灯杆件或者电子警察杆件上。 度高等优点旭 也存在着固有的一些缺点 ， 安装或维护地感线圈时必须 特别是基站天线的安装，要求天线的连接线穿过地埋管连接到信号控 直接埋入车道，这样交通会暂时受到阻碍，不利于保持车辆行驶的畅 制柜中的接收主机馈线端 口，安装时利用垂线椎检测保证天线中… ０’ 通； 埋置地感线圈的切缝会使路面软化 ， 这样容易使路面受损 ， 尤其是 型圈与地面垂直且整个天线要离开其他金属物 ３ ０ ｅ ａ以上。 ｒ 在有信号控制的十字路 口， 在这里车辆经常启动或者制动， 可能会使道 ３ ． ３ ＿ ３ 中继器 安装 路损 坏更 加严 重 ； 地感 线 圈易受 冰冻 、 路 基下 沉 、 土 地盐 碱等 自然 环境 结合路口车道划分和地磁感应器 的实际布置， 选中适当位置安装 的影 响 ， 感受 磁场变 化不准 ， 从 而影 响检测 效果 ； 当车流拥 堵 ， 车 间距 小 信号中继、 接收主机和天线 ， 有效提高信号传输效果 、 提高车辆感应和 于３ ｍ的时候 ，地感线圈检测器的检测精度大幅度降低，甚至无法检 信号接收精确度， 避免单独设置杆件和机箱 ， 减少工作量、 提高工作效 测， 而 在我 国很 多城市 ， 上下 班 高峰 时交通 都 十分拥 堵 ， 地感 线 圈检测 率 中继器 安装在 路边立 杆 的背包箱 内 ，将馈线 接头 与天线插 口连接 牢 器在交通拥堵时检测精度就会大幅度降低 ， 这样就不利于交通信息的 固。连接适 配器 或蓄 电池 接入 电源插 口， 将 电源 开关拨 至 Ｏ Ｎ状态 。 采集 和道路 交通 的管理 。 ３ ． ３ ． ４系统功 能调试 检测 ３车辆信息地磁感应检测系统 在完成所有检测器的安装布设后 ， 撤离所有路障设施 ， 保证所有 ３ ． １地磁 车辆检测 器基本 原理 车道 正常 通车 。 观察接 收主机 上与所安 装检 测器编号 对应 的指示灯 ， 进 为提高车辆检测准确度和系统抗干扰能力， 降低系统成本， 减少对 行调试。 系统功能调试包括： 地磁信号无线传输检测、 自适应背景调整、 路面 的破坏 ， 提出 了基 于地磁 感应 的无线 车辆检测 系统 的方法 。 与传统 交通信号 自动控制功能调试检测、 交通信号 自动控制功能调试检测。 车辆检测器相比 该检测器采用各向异性磁阻传感器进行设讹 尺寸小， 科 学 的组 织施 工 人 员 ， 精 心 调测 ， 确 保主 机 与各 个感 应器 之 间 的 易于集 成 。检测 器对采 集 的数据 进行处 理 和特征 提取 ， 利用 ２ 个 地磁 信号传输正常。 通过交通信号灯控制机联调 ， 实现路 口 交通流量和车辆 感应器， 应用基于阈值的车辆判别方法， 进行车流量的实时在线的检 信 息的精确统计 ， 实现交通信号灯的 自 适应控制 ， 从而提高路口车辆通 验， 并通过无线 网络系统将数据传输给上位机， 无需布线， 易于施工 ， 基 行量 ， 有效缓 解路 口交通拥 堵 。 ４结束 语 于地磁感应的车辆检测方法的准确率达到了９ ６ ％。 系统工作稳定可靠， 不 受环 境路 况天 气等外 在 因素 的影 响， 与传 统 车辆检 测 系统相 比， 在 性 随着 中国城 市化 的发展 ，智 能交通 建设 正发 生 日新月 异 的变化 。 能、 实时 性、 成本、 寿命、 维护等方面整体上有很大的优越 眭。 对城市交通工程的人『 生 化和智能化控制提出了更高的要求，车辆地磁 ３ ． ２地磁车 辆检测器 的性 能特点 感应 系统正 是智 能交通 系统 中的一项关 键控制 子系统 ，在未来 的城市 由于车辆本身含有的铁磁物质会对车辆存在区域 的地磁信号产 智能交通建设中车辆信息地磁感应系统将得到广泛的推广和应用。 参考文献 生影响， 使车辆存在区域的地球磁力线发生扭 曲。车辆在运动状态时 ， 这种铁磁物质对地磁场的影响会跟随车辆的运动。当车辆经过磁敏探 【 １ １ 翁小雄 ， 等． 机 电工程技术手册【 Ｍ 】 ． 北京 ： 人民交通 出版社 ， ２ ０ ０ ５ ． 测端机时 ， 磁敏传感器可以探测出地磁信号的变化并以输出电压信号 【 ２ １ 张亚平 ， 裴玉龙 ， 王富． 现代交通检测技 术在城 市快速路 系统交通 的形式得以反映， 放大器对该信号进行充分放大， 滤波隔直电路对关键 调查 中的应用『 Ｄ １ ． 哈 尔滨 ： 哈 尔滨工业大学． 信号进行进一步提取并通过 比较器 电路产生一个 中断信号， 单片机收 到此中断信号便开始通过模数转换器对放大器放大后的信号不断采 集， 并根据相应的算法采集车辆信息。 正是这样—个世界领先的检测技
车辆检测用的无线地磁检测器及其车辆检测方法
车辆检测用的无线地磁检测器及其车辆检测方法随着科技的不断进步，城市交通管理面临着越来越大的挑战。
为了提高交通效率，减少交通拥堵，车辆检测技术得到了广泛应用。
其中，无线地磁检测器作为一种新型的车辆检测设备，因其高精度、高可靠性、安装简便等优点，受到了广泛关注。
无线地磁检测器的工作原理基于地磁场的特性。
当车辆经过地磁检测器时，车辆内部的金属部件会对地磁场产生干扰，导致地磁场发生变化。
无线地磁检测器通过检测这种地磁场的变化，来判断车辆的存在和位置。
1. 高精度：无线地磁检测器能够精确地检测车辆的存在和位置，误差范围在厘米级别，能够满足高精度车辆检测的需求。
2. 高可靠性：无线地磁检测器采用无线通信技术，避免了有线通信可能出现的故障和干扰，提高了设备的可靠性。
3. 安装简便：无线地磁检测器无需布线，安装过程简单快捷，节省了人力物力成本。
4. 适应性强：无线地磁检测器能够适应各种复杂的道路环境，如弯道、坡道、隧道等，能够满足不同场景下的车辆检测需求。
在车辆检测方法方面，无线地磁检测器采用了先进的信号处理技术，能够有效地消除噪声干扰，提高检测精度。
同时，无线地磁检测器还能够实现多车道车辆检测，能够同时检测多个车道上的车辆，提高了检测效率。
无线地磁检测器作为一种新型的车辆检测设备，具有高精度、高可靠性、安装简便等优点，能够满足城市交通管理对车辆检测的需求。
随着技术的不断发展，无线地磁检测器在未来的交通管理中将发挥越来越重要的作用。
车辆检测用的无线地磁检测器及其车辆检测方法随着城市化进程的加快，交通管理的重要性日益凸显。
在车辆检测领域，传统的感应线圈、雷达等设备已经难以满足日益增长的检测需求。
在这种情况下，无线地磁检测器作为一种新型的车辆检测设备，以其独特的优势，逐渐成为交通管理领域的新宠。
无线地磁检测器的工作原理基于地磁场的特性。
地球本身就是一个巨大的磁体，其地磁场在空间中分布不均。
当车辆经过地磁检测器时，车辆内部的金属部件会对地磁场产生干扰，导致地磁场发生变化。
无线地磁传感器和地感线圈的优劣对比
和地感线圈的优劣对比无线地磁传感器和地感线圈的优劣对比无线地磁传感器在市场经济大环境下，随着汽车行业的快速发展，城市汽车保有量持续增加，停车行业顺势崛起，并在需求导向下，基于充足的资金和技术力量的投入，研制出大量的停车引导技术和设备，投入到城市静态交通网络的构建之中。
技术的革新必然意味着设备的更新换代，当车辆检测对于数据准确度的要求越来越高，原有技术渐渐难以满足市场需求时，地感线圈这一从20世纪60年代起就被广泛接受和使用的车辆检测手段，便迎来了新一代科技结晶无线地磁传感器的正面挑战。
相对于地感线圈来说，无线地磁传感器在关键的数据采集、铺设简易程度等方面无疑都具有压倒性优势。
地感线圈存在的问题地感线圈是早期技术相对成熟的车辆检测装置，被广泛应用于停车场出入口等处检测车辆的行驶状况，进而统计停车场空满车位数等情况。
001——传统的磁感线圈地感线圈的作用原理很简单，通过在地面造出的直径约一米左右的圆形沟槽或面积相当的矩形沟槽中，埋入两到三匝导线，从而构成一个埋于地表的地感线圈，这个线圈与电容一起共同组成振荡电路。
当有大的金属物体比如汽车驶过时，空间介质发生变化引起振荡频率的改变，这个变化就可以作为有汽车经过的证实信号。
可以看出，技术关键是设计出的振荡器稳定可靠并且有汽车经过时频率变化明显。
使用这种方法进行交通数据采集时，因受限较大，存在准确性较低，很多时候只能统计大概的数字，而且感应的错误会形成累加性错误。
除此之外，地感线圈还有以下几个缺点：1．安装破坏路面，维护不便。
地感线圈在埋设时需要造出直径一米左右的沟槽，对路面的破坏性大，施工时间长，工人劳动强度大，而且施工期间会阻碍交通，后期维护还需要破开路面，十分不便。
2．技术存在缺陷。
在交通高峰期，当一辆车紧接着另一辆车驶过时，地感线圈难以判定实际车辆数，易造成误检。
根据车长来识别车辆的类型，无法识别载重车辆，更不能满足收费系统中根据载重来收取费用的需求。
磁阻型车辆检测器车位探测器使用说明书(中文版)
磁阻（地磁）型车辆检测器/车位探测器使用说明书（中文版）适用型号：YFC-CLJC-L/S一、概述本磁阻型车辆检测器，车位探测器模块属于磁阻型，就是利用高分辨率的磁阻传感器芯片，精确探测车辆对地球磁场的扰动情况，可分辨地球磁场0.02%的变化（80微高斯），消除了常规车辆检测器需要线圈这一难题,也突破了车辆检测器在智能交通中的瓶颈（即无法一体式结构）一个车辆检测器就实现了所有车辆检测功能。
具有如下优点：1、检测原理先进，属于新型车辆检测器，内置高精度传感器，高精度AD转换器，高速MCU。
2、灵敏度高，理论上探测半径达到0~4米。
3、不需要线圈，无需切割路面埋线圈，大大简化了安装和维护的工作量4、可在道路旁边安装，不破坏路面，也不影响交通，提高了适应型。
5、体积小，重量轻，一体式结构，一个设备就实现了车辆探测。
6、参数设置方便，通过串口通讯实现，可作为其它智能交通系统的前置端，交互数据方便。
7、便携式特质：也允许移动，可做某些便携式智能交通设备产品的部件使用。
8、提供磁场分量读取：对某些特殊用户及用途，可开放磁场分量值，相当于一个磁场探测仪，适合二次。
开发之需要，特别是科研院所，物探部门。
9、应用范围广：狭义应用可检测车辆，车位，移动铁型金属物体探测，便携式车辆流量计，物探应用等。
广义应用凡是大中型号铁磁性物质都能远距离检测10、环保、低碳，绿色：该检测器探测时不发射也不需要发射任何探源，如线圈的电磁波，车位探测器的超声波，对环境，对车辆无电磁干扰，对人身也无任何伤害。
而且功耗极低，工作电压5V，电流40毫安，不到200毫瓦功率。
11、电源适应范围广：市电，电瓶，锂电池，太阳能电池，甚至干电池。
二、产品应用范围智能交通车辆探测车位探测移动铁磁金属物体探测便携式车辆流量计、无线车辆探测二次开发等环境反侵入式探测电子警察卡口监控三、技术参数适用车速范围：5公里/小时~120公里小时。
车辆检出率：>95%反应时间：最快20毫秒，20毫秒~1秒（可设置）恢复时间：20毫秒~500秒（可设置），如需其它更长时间订货需说明。
交通行业智能交通信号协调控制方案
交通行业智能交通信号协调控制方案第一章概述 (2)1.1 项目背景 (2)1.2 项目目标 (3)1.3 技术路线 (3)第二章交通信号控制现状分析 (3)2.1 现有交通信号控制方式 (3)2.2 现有信号控制存在的问题 (4)2.3 智能交通信号协调控制的必要性 (4)第三章智能交通信号协调控制原理 (5)3.1 控制策略概述 (5)3.2 控制算法研究 (5)3.3 系统架构设计 (6)第四章交通流数据采集与处理 (6)4.1 数据采集技术 (6)4.1.1 概述 (6)4.1.2 常用数据采集技术 (6)4.2 数据预处理方法 (7)4.2.1 概述 (7)4.2.2 常用预处理方法 (7)4.3 数据分析方法 (7)4.3.1 概述 (7)4.3.2 常用分析方法 (7)第五章交通信号控制算法实现 (8)5.1 实时控制算法 (8)5.2 预测控制算法 (8)5.3 优化算法 (8)第六章系统集成与调试 (9)6.1 系统集成流程 (9)6.1.1 系统集成概述 (9)6.1.2 硬件设备集成 (9)6.1.3 软件系统集成 (9)6.1.4 数据集成 (10)6.2 系统调试方法 (10)6.2.1 硬件设备调试 (10)6.2.2 软件系统调试 (10)6.3 系统功能评估 (10)第七章智能交通信号协调控制系统应用 (11)7.1 城市道路交通应用 (11)7.1.1 系统概述 (11)7.1.2 应用场景 (11)7.1.3 应用效果 (11)7.2 高速公路交通应用 (11)7.2.1 系统概述 (11)7.2.2 应用场景 (11)7.2.3 应用效果 (12)7.3 特殊场景应用 (12)7.3.1 系统概述 (12)7.3.2 应用场景 (12)7.3.3 应用效果 (12)第八章安全与效益分析 (12)8.1 安全性评估 (12)8.1.1 评估方法 (12)8.1.2 评估结果 (13)8.2 经济效益分析 (13)8.2.1 投资成本 (13)8.2.2 经济效益 (13)8.3 社会效益分析 (13)8.3.1 提高市民出行满意度 (13)8.3.2 优化交通结构 (14)8.3.3 提高城市形象 (14)8.3.4 促进产业发展 (14)8.3.5 提高城市管理水平 (14)第九章政策法规与标准制定 (14)9.1 政策法规研究 (14)9.1.1 政策法规背景 (14)9.1.2 政策法规需求 (14)9.1.3 政策法规建议 (14)9.2 标准制定流程 (15)9.2.1 标准制定目的 (15)9.2.2 标准制定流程 (15)9.2.3 标准制定关键环节 (15)9.3 实施与推广策略 (15)9.3.1 实施策略 (15)9.3.2 推广策略 (15)第十章发展前景与展望 (16)10.1 行业发展趋势 (16)10.2 技术创新方向 (16)10.3 市场前景预测 (17)第一章概述1.1 项目背景城市化进程的加快，我国城市交通压力不断增大，交通拥堵问题日益严重。
基于Arduino的低功耗地磁车辆检测器设计
基于Arduino的低功耗地磁车辆检测器设计健1谢 健，刘 伟1，罗 嵘2余思远思远1，余思远，胡顺仁1（1.重庆理工大学 电气与电子工程学院，重庆 400054；2.清华大学 电子工程系，北京 100084）摘 要：根据铁磁性物体会引起周围地磁场扰动这一现象，利用磁阻传感器，可实现对车辆的实时检测。
以开源硬件Arduino为平台，结合高集成度、低功耗和低成本的HMC5883L磁阻传感器，设计了一种车辆检测器。
在实验室条件下，使用条形磁铁进行测试。
结果表明，附近有铁磁性物体存在时，地磁场检测信号有显著变化，且信号特征与物体的距离、移动方向和速度有明显联系。
该设计可用于道路车流量、车位占用等交通基础信息的获取。
关键词：低功耗；Arduino；磁阻传感器；地磁场；车辆检测中图分类号：TP212.9 文献标识码：A 文章编号：2095-1302（2018）07-0054-04DOI：10.16667/j.issn.2095-1302.2018.07.0130 引言随着我国经济水平的不断提高和城市化进程的持续深入，汽车保有量快速增长的同时，也带来了各种城市交通问题，如拥堵严重、停车困难等。
为了缓解日益严重的城市交通压力，对交通系统进行智能化改造，实时获取整个城市范围内的交通基础信息[1]，包括道路车流量、车道占用率、停车位占用情况等，从而优化城市交通的运行和管理。
因此，低成本、高精度、小体积、易安装和易维护的车辆检测器成为实现上述目标的关键。
目前，常用的车辆检测器包括地感线圈、视频检测器、红外线检测器和超声波检测器等[2]。
地感线圈[3]主要用于道路车辆的检测，其技术成熟、准确性高，但体积较大、安装维护需要破坏路面。
视频检测器[4]主要用于道路车辆的检测，能提供更为丰富的车辆信息，但造价昂贵、对环境光线要求较高。
红外线检测器[5]主要用于道路车辆的检测，其成本低、响应快，但性能受天气变化影响较大。
超声波检测器[6]主要用于车位车辆的检测，其体积小、易于安装，但性能受环境温度影响较大。
VD400B无线地磁车辆检测器
VD400B无线地磁车辆检测器介绍VD400B型无线车辆检测器是VD310B的升级产品，针对城市动态交通诱导的需要而开发的无线车辆检测器（传感器）产品，其应用先进的磁感检测技术和无线射频技术，无论是在检测的准确度(>95%)、抗干扰（有明显的检测方向性和边界）、实时性（<100ms）无线通讯(双向交互，自动跳频，符合FCC标准功耗<10mw,距离视距>100M)、工业等级设计（防水IPX7）和长效低功耗（10年使用寿命和太阳能供电）等指标方面远超国外同类产品。
VD400B型为太阳能地表安装，VD410B型为地埋式安装。
产品介绍VD400B无线车辆检测器专门为动态交通信息采集车辆检测而设计，是通过型无线车辆检测装置，具有实时性强、准确度高、安装简便、无线通讯、便于维护等特点。
将车辆检测器安装在车行道上，实时采集道路上各个车道的车流量数据，并有接收器将数据实时传送至交通指挥控制中心，控制中心人员将根据具体交通信息进行分析和处理，及时将路况信息发送至分布在主要路段的电子公告板等诱导和指示设备上，以供道路交通使用者出行参考。
VD400B通过型车辆检测器产品利用高灵敏度地磁感应，通过定量化分析，实现对车辆的车型、车速、车流量、车长的快速测量与识别，利用稳定可靠的无线通信发送到智能交通管理系统，以实现交通诱导、电子警察、交通信号控制等任务。
可以替代传统线圈型车辆检测器应用于SCATS、SCOOT系统，可以免布线安装，安装无需破路、无需外部电源，具有很强的适应性，完全可以满足各种复杂气象条件下交通信息的采集和处理。
VD420B在VD400B的基础上，采用涡流检测和地磁检测双重技术，可以同时兼顾通过型和存在型的车辆检测，特别适合于十字路口红绿灯控制应用。
产品特点技术等级高：无线传感网和高灵敏度地磁检测技术被应用于工业和国防等领域，具有高的技术门槛。
被动式检测：与VD300B的涡流检测方式不同，VD400B是被动式地磁检测，通过车辆经过对地磁场的扰动，将地磁的扰动信号采样存储并分析，并将数据通过无线通讯发送到基站。
地感线圈原理
地感线圈原理
一、停车场车辆检测器和地感线圈的原理
1、工作原理
地感线圈车辆检测器，是一种基于电磁感应原理的车辆检测器。
它通常在同一车道的道路路基下埋设环形线圈，通以一定工作电流，作为传感器。
当车辆通过该线圈或者停在该线圈上时，车辆本身上的铁质将会改变线圈内的磁通，引起线圈回路电感量的变化，检测器通过检测该电感量的变化来判断通行车辆状态。
电感变化量的检测方法一般有两种：一种是利用相位锁存器和相位比较器，对相位的变化进行检测；另一种是利用环形线圈构成的耦合电路对其振荡频率进行检测。
2、系统组成
地感车辆检测器包括地感线圈和检测器，线圈作为数据采集，检测器用于实现数据判断，并输出相应逻辑信号。
检测器一般由机架、中央处理器、检测卡和接线端子组成。
二、停车场系统中地感线圈的作用
在停车场系统中，要确定地感线圈的作用首先我们得知道地感线圈安装的位置，地感线圈一般装在以下四个位置：
1、入口票箱处（入口控制机）；
2、入出口道闸处各一个；
3、出口票箱处（出口控制机）；
行业内使用的地感线圈，一般都是铜芯线，上过初中的人都应该知道，当有金属物体穿过线圈时，会产生电流，停车场系统中就是利用了这个原理。
三、其入口控制机处的地感作用可定位两个方面：
1、防丢卡
大家应该都知道，在标准一进一出系统中，临时车辆进场时是通过自动取卡进场的，他只需要按按钮就行了，这时候的地感的作用就是当感应有车辆在该处时才能取卡，而不是人站上去按按钮就能取卡。
2、压地感读卡
在远距离读卡系统中（蓝牙系统、车牌识别系统），该处地感用于辨
别车辆方向。
地磁式车辆检测器工作原理
地磁式车辆检测器工作原理地磁式车辆检测器是一种常用于交通管理和智能交通系统中的设备，它能够通过感知地面磁场的变化来检测车辆的存在和行驶状态。
本文将介绍地磁式车辆检测器的工作原理及其在交通管理中的应用。
一、工作原理地磁式车辆检测器的工作原理基于地面上的地磁场的变化。
它由三个主要部分组成：地磁传感器、信号处理器和通信模块。
1. 地磁传感器：地磁传感器是地磁式车辆检测器的核心部件，通常安装在地面下方。
地磁传感器通过感知地磁场的变化来检测车辆的存在和行驶状态。
当车辆经过时，车辆的金属部分会改变地磁场的分布，从而导致地磁传感器输出信号的变化。
2. 信号处理器：地磁传感器输出的信号经过信号处理器进行处理和分析。
信号处理器可以对地磁传感器输出的信号进行滤波、放大、噪声抑制等操作，以提高检测精度和可靠性。
3. 通信模块：地磁式车辆检测器通常需要与其他设备或系统进行通信，传输检测结果或接收控制命令。
通信模块可以是有线或无线的，常见的有以太网、RS485等通信接口。
二、应用场景地磁式车辆检测器在交通管理中有广泛的应用，以下是一些常见的应用场景：1. 交通信号控制：地磁式车辆检测器可以用于交通信号控制系统中，实时检测道路上的车辆流量和车辆行驶状态，根据检测结果智能地控制交通信号的灯色和时长，以提高交通效率和减少交通拥堵。
2. 车辆计数：地磁式车辆检测器可以用于车辆计数系统中，准确地统计过往车辆的数量。
这对于交通流量分析、道路规划和交通预测等都具有重要意义。
3. 停车场管理：地磁式车辆检测器可以用于停车场的管理和指引。
通过安装在停车位下方的地磁传感器，可以实时检测车位的占用情况，向车主提供可用车位的信息，提高停车位的利用率和停车场的管理效率。
4. 路侧停车管理：地磁式车辆检测器可以用于路侧停车管理系统中，实时检测路边停车位的占用情况，提供可用停车位的信息给驾驶员，引导驾驶员快速找到可用停车位，减少路边停车的时间和交通堵塞。
