等高线赋高程及内插等高线
内插等高线的方法
在mapgis里，有矢量化好的计曲线，想在每两条计曲线之间再插上
4条首曲线
1、单击系统主界面中“空间分析”菜单下的“DTM分析”子系统，
2、单击“文件”菜单下的“打开数据文件/线数据文件”命令，找到等高
线赋值后的文件，
3、单击“处理点线”菜单下的“线数据高程点提取”命令，则系统弹出“设置线抽稀点参数”对话框，其中，“抽稀提点”参数越小，则在等高线上提取的高程点就会越多，则后面生成的GRD数据的精度就会越高，则生成三维地形后，对实际的地形拟合也就越精确；需注意的是“线属性高程数据域”要选择高程值所在的字段；设置好各项参数后，单
击“确定”按钮，
4、单击“GRD模型”菜单下的“离散数据网格化”命令，单击对话框中
的“文件换名”按钮，系统会弹出一保存文件的对话框，
5、单击“Grd模型”菜单下的“平面等值线图的绘制”命令，则系统会弹出“设置等值线参数”对话框，单击标注为“2”处的“等值层值”按钮，系统会弹出一对话框，这里我们可以修改高程值之间的间隔，比如将上图中的“步长增”改为20，这是要单击“更新当前分段”按钮，否则修改无效，然后单击“确定”按钮；即可；。
cass 等高线插高程点
“Cass 等高线插高程点”是地图制图中常用的一种技术，它通过一定的方法和工具，将等高线上的高程点插值计算出来，以便更加准确地呈现地形的变化。
本文将从什么是等高线和高程点、Cass 等高线插值的原理和方法、应用及意义等方面展开探讨，详细介绍Cass 等高线插高程点的相关知识。
一、等高线和高程点的概念1. 等高线等高线是指连接同一海拔高度的地点所形成的线，在地图上用来表示地形起伏和高低变化。
等高线密集表示陡峭的地形，等高线稀疏表示平缓的地形。
等高线的间隔通常是根据地图的比例尺和地形的复杂程度而确定的。
2. 高程点高程点是指地图上标注的特定位置的海拔高度数值，用以表示该点的相对高度。
高程点的确定需要依靠实地测量或者利用遥感数据进行提取，是地图上重要的地形信息之一。
二、Cass 等高线插值的原理和方法Cass 等高线插值是一种常用的地图制图技朧，其原理和方法主要包括以下几个步骤：1. 数据准备首先需要准备包含等高线和高程点的地形数据，这些数据可以是通过地面测量、航空摄影或者遥感获取的。
数据的准确性和完整性对插值结果有着重要的影响。
2. 插值算法选择在 Cass 等高线插值中，常用的算法包括反距离加权插值法、克里金插值法等。
不同的算法有着不同的适用场景和精度，需要根据实际情况进行选择。
3. 数据处理通过选定的插值算法，对等高线和高程点的数据进行处理，计算出各个插值点的高程数值。
这个过程需要考虑到数据的空间关系和相互影响，以得到较为准确的插值结果。
4. 结果生成最后将插值计算得到的高程点与原始等高线数据结合，生成新的等高线地图。
这样的地图更加符合实际地形的变化规律，能够提供更多的地理信息。
三、Cass 等高线插高程点的应用及意义Cass 等高线插高程点在地图制图和地理信息系统中有着广泛的应用和重要的意义：1. 地形分析通过插值得到的高程点数据，可以进行更为精细的地形分析和建模，为地质勘探、城市规划等领域提供支持。

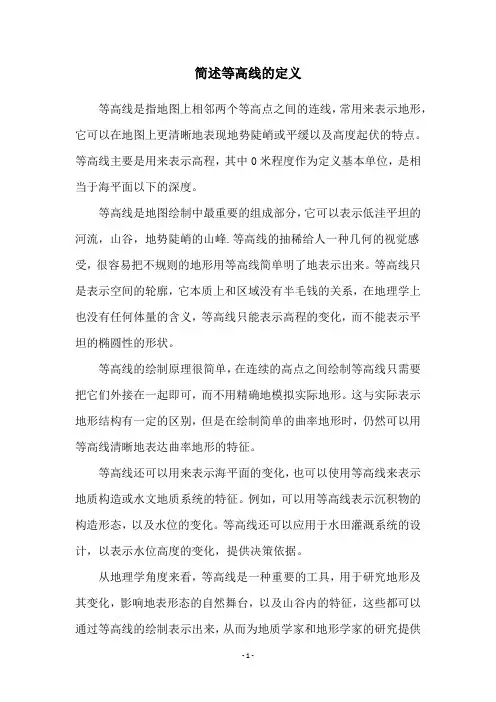

简述等高线的定义
简述等高线的定义等高线是指地图上相邻两个等高点之间的连线，常用来表示地形，它可以在地图上更清晰地表现地势陡峭或平缓以及高度起伏的特点。
等高线主要是用来表示高程，其中0米程度作为定义基本单位，是相当于海平面以下的深度。
等高线是地图绘制中最重要的组成部分，它可以表示低洼平坦的河流，山谷，地势陡峭的山峰.等高线的抽稀给人一种几何的视觉感受，很容易把不规则的地形用等高线简单明了地表示出来。
等高线只是表示空间的轮廓，它本质上和区域没有半毛钱的关系，在地理学上也没有任何体量的含义，等高线只能表示高程的变化，而不能表示平坦的椭圆性的形状。
等高线的绘制原理很简单，在连续的高点之间绘制等高线只需要把它们外接在一起即可，而不用精确地模拟实际地形。
这与实际表示地形结构有一定的区别，但是在绘制简单的曲率地形时，仍然可以用等高线清晰地表达曲率地形的特征。
等高线还可以用来表示海平面的变化，也可以使用等高线来表示地质构造或水文地质系统的特征。
例如，可以用等高线表示沉积物的构造形态，以及水位的变化。
等高线还可以应用于水田灌溉系统的设计，以表示水位高度的变化，提供决策依据。
从地理学角度来看，等高线是一种重要的工具，用于研究地形及其变化，影响地表形态的自然舞台，以及山谷内的特征，这些都可以通过等高线的绘制表示出来，从而为地质学家和地形学家的研究提供参考依据。
等高线也是高程测量的重要基础，通常可以使用它们来测量数据。
可以通过使用一种叫做插值法的数学模型来根据现有的等高线估算出一些未知的高程数据，这就是等高线在实际应用中的一种重要作用。
总之，等高线是地图上最重要的组成部分，它直接反映了地势的变化，为人们更清楚地认识和理解地表形态和地貌提供了重要的参考依据，也是高程测量的重要基础。
等高线内插法计算高程
等高线内插法计算高程
等高线内插法是一种通过已知高程点建立高程模型，并预测其他位置的高程的方法。
具体流程如下：
1. 建立数据文件，包括已知高程点的坐标和高程值。
2. 绘制地形图，并绘制等高线。
3. 在图中选择若干已知高程点，记录它们的坐标和高程值。
4. 选择一种内插算法，如双线性内插、三次样条函数内插、克里金法等。
5. 对于每一个需要预测高程的位置，根据周围的已知高程点，运用内插算法计算其高程值。
6. 将计算得到的高程值绘制到地形图中，形成高程模型。
在具体实现中，双线性内插是一种简单有效的方法。
假设已知的四个高程点分别为(A, B, C, D)，那么可以按照下面的公式计算某一位置的高程值（x，y为该位置的坐标）：
f(x, y) = zA(1-u)(1-v) + zB(u)(1-v) + zC(u)(v) + zD(1-u)(v)
其中，u、v分别表示该位置与AB、AD两条直线的距离比例，按照比例加权求和即可计算得到高程值f(x,y)。
需要注意的是，等高线内插法需要在高程点密集的区域才能得到较为准确的结果，在高程点稀疏的区域可能会存在较大的误差。
mapgis给等高线赋高程属性
有两种方法给等高线赋高程属性
一、第一种方法：
1、首先打开工程文件，如图：
2、点右键把等高线和地质区文件设为当前文件：如图
3、如果你以前对等高线赋过高程属性，你可以先查看属性线，线颜色会变化，如图
4、不管以前有没有赋过高程属性，赋高程先点右键，选择自动赋高程，然后拉条直线，确保直线没有重复穿过同条直线，赋高程属性，是从左到右赋高程（却记）。
拉直线是先按左键，不要放开，鼠标移到某个地方，放开鼠标后，会出现赋高程成功的对话框。
这种方法是我自己编写的，可能大家刚开始会不习惯，多用几次就好了。
二、第二种方法：
1、打开地形线文件，不要打开工程文件：
2、点右键选属性结构，设置高程属性，选双精度型。
3、点右键，选自动赋高程，然后点左键，鼠标移到到某处，再点鼠标左键，设置数据后，点确定。
这种方法是MapGis自带的方法，这种方法不必考虑从左到右的问题，但只能从低到高来赋属性。
等高线内插法计算公式(二)
等高线内插法计算公式(二)等高线内插法计算公式等高线内插法是一种用于连续变量的空间分布插值的方法，它基于已知的点值，在地理信息系统、遥感、地质勘探等领域有着广泛的应用。
在这篇文章中，我们将介绍几种常见的等高线内插法计算公式，并举例说明它们的用法。
1. 三角剖分法插值三角剖分法插值是一种基于三角网格的插值方法，它将已知点构成的数据集分割成许多个不重叠的三角形，然后在每个三角形内进行插值计算。
以下是三角剖分法的计算公式：•线性插值：根据已知点的值和距离，计算出插值点的值。
公式为：Z = (1 - λ - μ) * Z1 + λ * Z2 + μ * Z3其中，Z1、Z2、Z3 分别为三角形上的三个已知点的值，λ 和μ 是与插值点在三角形内的位置有关的权重。
2. 克里金插值克里金插值是一种基于随机过程和半变异函数的插值方法，它通过样点之间的空间关联性进行插值。
以下是克里金插值的计算公式：•简单克里金插值：通过拟合半变异函数找到最优解，计算插值点的值。
公式为：Z = μ + Σ λi * (Zi - μ)其中，μ 是整个区域的均值，λi 是根据样点之间的空间关联性计算得到的权重。
3. 倒距离加权插值倒距离加权插值是一种基于样点之间距离的插值方法，它通过计算插值点与已知点之间的距离权重来进行插值计算。
以下是倒距离加权插值的计算公式：•简单倒距离加权插值：根据插值点与已知点之间的距离，计算插值点的值。
公式为：Z = Σ (Wi * Zi) / Σ Wi其中，Wi 是根据插值点与已知点之间的距离计算得到的权重，Zi 是已知点的值。
示例解释下面通过一个简单的示例来说明这些等高线内插法的计算方法。
假设有以下已知点的高程信息： - 点1：坐标(0, 0)，高程值为10 - 点2：坐标(1, 0)，高程值为 20 - 点3：坐标(0, 1)，高程值为 15我们需要在坐标为 (, ) 的位置进行插值计算。
1.三角剖分法插值：根据已知点的值和距离，计算插值点的值。
简述等高线绘制方法
简述等高线绘制方法：
1、将高程数据标注在测点一侧；
2、分析测点高程规律。
如最大值、最小值点在哪里；最大值周围的测点数据渐次减小，数据分布呈等轴状（如圆形、椭圆形），说明可能是一山峰；如果呈线状分布则可能是一山脊。
对最小值则与上相反，等等；
3、确定等高线距（如10米、20米、50米等等）；
4、测点连线。
从最大值点与相邻的测点连线，其它的测点也要从高到低连线；
5、利用cad的计算功能或等分功能，内插出相邻测点连线上与等高线距整倍数的点；
6、连点。
将相同高程点用连接得到一折线，利用计算机的拟合功能，则可得到一圆滑曲线；
7、在等高线上或一侧标注上高程；以上是利用cad绘制等高线的办法。
听说有一种绘图软件能直接成图，但是需要花钱购买，有的要价很高。
如果没有绘制等高线软件，我介绍的方法不妨试一试。
等高线指的是地形图上高程相等的各点所连成的闭合曲线.把地面上海拔高度相同的点连成的闭合曲线.垂直投影到一个标准面上,并按比例缩小画在图纸上,就得到等高线.等高线也可以看作是不同海拔高度的水平面与实际地面的交线,所以等高线是闭合曲线。
测绘技术中的高程测量与等高线绘制技巧
测绘技术中的高程测量与等高线绘制技巧测绘技术是一门综合性较强的学科，涉及到测量、地理信息系统等多个领域。
在这其中，高程测量和等高线绘制是不可或缺的重要环节。
本文将从这两方面展开，探讨测绘技术中的高程测量与等高线绘制技巧。
一、高程测量技巧高程测量是确定地面上某个点相对于参考面的垂直高度的过程。
在实际测量中，常用的高程测量方法主要有水准测量法和GPS测量法。
水准测量法是一种传统的高程测量方法，主要依赖于测高仪等测量工具。
在进行水准测量时，需要确定基准点和测站点，并利用测高仪测量这些点的高程差。
其中，基准点的选择至关重要，需要考虑地理位置、稳定性等因素。
在实际操作中，还需要注意使用水平仪来确保测量结果的准确性。
GPS测量法是借助于全球定位系统进行高程测量的一种方法。
相比于水准测量法，GPS测量法的优势在于速度快、覆盖范围广。
在进行GPS测量时，需要在测站点进行GPS接收机的观测，并进行差分处理，得到相对于参考点的高程信息。
然而，由于GPS信号的传播受到天气、建筑物等因素影响，因此在实际操作中需要谨慎处理，并与其他高程测量方法相互校验。
二、等高线绘制技巧等高线是将地面上等高点连接起来的线，用于表示地形的特征。
在绘制等高线时，需要掌握一定的技巧。
首先，要选择合适的等高线间距。
等高线间距的选取应根据地形的复杂程度和图面的尺寸来确定。
在地形较为平缓的区域，可以选择较大的等高线间距，以避免图面拥挤。
而在地形起伏较大的区域，则需要选择较小的等高线间距，以更精确地表达地形变化。
其次，要注意等高线的连续性。
在绘制等高线时，需要保持等高线的连续性，即同一等高线上的点应该连成一线。
当地形变化较为复杂时，可以采用曲线进行连接，以更好地反映地形的特点。
另外，要考虑等高线之间的交叉情况。
当等高线交叉时，需要根据情况进行处理。
一般来说，高程相近的等高线可以在交叉点处连接，以减少图面混乱。
而高程差较大的等高线交叉时，则应通过斜交的方式进行连接，以表达地形的陡峭特征。
掌握测绘技术中的高程测量和等高线绘制技巧
掌握测绘技术中的高程测量和等高线绘制技巧测绘技术在现代社会中扮演着重要的角色，在许多领域中都起着关键作用。
其中，高程测量和等高线绘制是测绘技术中的两个重要方面。
本文将详细介绍高程测量和等高线绘制的技巧和要点。
一、高程测量的基本原理和方法高程测量是指测量地表上某一点相对于一个参考面高度或垂直距离的过程。
这项工作的目的是为了更好地理解地表的形状和特征，并对地形进行准确的描述和研究。
高程测量可以通过不同的方法进行，其中最常见和常用的是水准测量和三角高程测量。
1. 水准测量水准测量是一种基于测量高差的方法，通过确定不同测点之间的垂直距离差别来实现高程的测量。
这种方法需要依赖于自动水准仪、水准仪和标尺等工具。
在实际测量中，需要选择合适的测点，并进行连续测量，以确保数据的准确性。
2. 三角高程测量三角高程测量是一种基于三角形相似性原理的方法。
通过测量不同测点之间的水平距离和仰角，结合三角学原理，可以计算出不同测点之间的高差。
这种方法需要使用全站仪、经纬仪和其他相关工具。
在实际测量中，需要选择合适的测点，并根据地形和测量要求进行合理的放样。
二、等高线绘制的技巧和要点等高线是在地图上连接具有相同高程的点的曲线。
绘制等高线是为了更好地理解地形的高低起伏，以及地形特征的分布和变化。
下面将介绍一些等高线绘制的技巧和要点。
1. 选取合适的高差间距等高线的密集程度和间距直接影响到地形的表达效果。
在绘制等高线时，应根据具体的地形特点和地图比例选择合适的高差间距。
如果地形变化较为平缓，则可以选择较大的高差间距；如果地形起伏较大，则需要选择较小的高差间距，以更好地表达地形的变化。
2. 确定基准面和高程起点在等高线绘制中，需要确定基准面和高程起点。
基准面通常选择国际标准海平面，高程起点则取决于地理位置和实际需求。
在确定基准面和高程起点后，可以根据实际测量数据进行等高线的绘制。
3. 绘制主要等高线和附属等高线等高线主要分为主要等高线和附属等高线。
如何使用测绘工具进行高程测量和等高线绘制
如何使用测绘工具进行高程测量和等高线绘制测绘工具在现代社会发挥着重要的作用，其中高程测量和等高线绘制是测绘工具的常见应用之一。
本文将介绍如何使用测绘工具进行高程测量和等高线绘制，并探讨其重要性和应用。
一、高程测量的基本原理与方法高程测量是指对地面某一点的垂直高度进行测量。
在高程测量中，最常用的测量工具是水平仪和全站仪。
水平仪是一种用来测量地面或物体平均高度的工具。
它基于重力作用原理，通过测量液体的水平面来判断点的高度。
使用水平仪进行高程测量时，需要进行水平校正，并保持水平仪与测量物体之间保持垂直的状态。
全站仪则是一种精密的测量仪器，可以测量地面或物体的三维位置信息，包括水平角、垂直角和斜距。
全站仪通过测量物体到仪器的水平角、垂直角和斜距来计算出物体的高度。
使用全站仪进行高程测量时，需要将仪器设置在已知高程基准点上，并进行初始朝向的校正。
二、等高线绘制的原理与方法等高线绘制是基于高程数据绘制地形图的一种常用方法。
等高线是连接地面上具有同一高度的点的曲线，通过等高线绘制可以展示地形的高低起伏。
等高线绘制的主要原理是通过测量不同高度的点的高程，并用等高线来连接这些点。
在绘制等高线时，可以根据需要选择不同的等高距，并根据高程数据确定等高线的位置和形状。
一般来说，等高线的间距越小，绘制的地形图越详细。
绘制等高线时，可以使用专业的测绘软件或绘图工具。
这些工具可以根据测量数据自动生成等高线，并进行编辑和调整。
在绘制等高线时，需要根据实际情况选择合适的颜色和线型，以及添加地名和标注，使地形图更加直观和易读。
三、高程测量与等高线绘制在实际应用中的重要性高程测量和等高线绘制在实际应用中具有重要的意义和价值。
首先，高程测量可以用于制作地形图和地形模型，为农业、城市规划、环境保护等方面的工作提供基础数据和参考依据。
通过高程测量，可以了解地面的起伏情况，分析地形特点，为相关工作提供科学依据。
其次，等高线绘制可以直观地展示地形的高低起伏，在地图上标示出山脉、河流、湖泊等自然地形特征，为地理教育、旅游规划等提供参考。
arcgis等高线赋值步骤
arcgis等高线赋值步骤ArcGIS是一种用于空间数据分析和编制地图的软件工具。
在ArcGIS 中，等高线赋值是一种常见的操作，用于显示地形或地势的不同高度等级。
下面是一些基本的步骤来实现等高线赋值：1.收集高程数据：首先需要获得高程数据，可以通过测量、遥感图像或DEM（数字高程模型）来获取。
DEM是一种数字化地面表面的数据集，通常具有每个像素点的高程值。
2.准备数据：将高程数据准备成可用的格式。
如果数据是遥感图像或多波段栅格数据，需要将其转换为DEM或栅格格式的数据。
3. 创建等高线：使用ArcGIS中的“等高线生成”工具来创建等高线。
该工具可以从DEM生成等高线，也可以直接从栅格数据生成等高线。
4.设置参数：在使用“等高线生成”工具之前，需要设置一些参数来指定等高线的生成方式。
这些参数包括等高线的间距、起始高度、结束高度、附加选项等。
可以根据需要调整这些参数。
5.运行工具：设置好参数后，可以运行“等高线生成”工具来生成等高线。
工具会根据指定的参数生成等高线，并将其保存为一个新的矢量数据集。
6. 渲染等高线：生成等高线后，需要对其进行渲染以显示地形或地势的不同高度等级。
可以使用ArcGIS中的“符号化”工具来为等高线设置颜色、线型和标注等。
7.调整样式：根据需要，可以进一步调整等高线的样式。
例如，可以增加标注、改变颜色渐变、调整线型等。
8. 输出地图：当等高线样式调整完毕后，可以将地图输出为不同的格式，如jpg、pdf或打印。
以上是ArcGIS中进行等高线赋值的基本步骤。
当然，具体的操作流程可能因地图数据的类型和大小而有所不同。
熟练使用ArcGIS的用户可以根据具体需求灵活调整工具的参数和样式设置，以生成更加符合实际需求的等高线地图。
基于Mapgis之快速实现等高线高程赋值及等高线抽稀的方法
基于Mapgis之快速实现等高线高程赋值及等高线抽稀的方法摘要：MAPGIS是一款功能较为强大的地理信息系统软件，也是一个有发展前景的数字化制图软件。
它主要包括图形处理、库管理、空间分析、图像处理、实用服务五个模块组成，用户可根据不同的需要，选择五个模块内的各个子系统。
Mapgis的强大功能为用户节省了大量的时间，极大地提高了工作效率。
关键词：Mapgis等高线高程赋值等高距抽稀方法实现一、前言地形图是地质行业必需的基础资料，是地质野外工作者必不可少的工具之一。
借助地形图可对一个地区的地形、地物、自然地理等情况有初步的了解，甚至能初步分析判断某些地质情况。
地形图还可以帮助选择工作路线，制定工作计划等。
地形图的主要内容是等高线和高程点，每条等高线都有它的高程值，高程数据能反应地形起伏变化程度。
在同一幅地形图上，等高距是相同的。
如果一幅地形图中等高线太密，可改变等高距的办法来抽稀等高线。
本文将介绍利用mapgis的高程自动赋值功能达到快速赋值及利用属性赋参数改变等高距最终实现等高线抽稀的方法。
二、等高线高程自动赋值的实现及方法（一）等高线的生成目前有很多软件可以生成等高线，有些软件是利用高程生成的等高线，这样生成的等高线自动带有高程属性。
但如果是采用光栅图通过mapgis编辑子系统中的交互式矢量化或自动矢量化所得的等高线，则需要进行高程赋值。
Mapgis中高程自动赋值为用户提供了方便。
下面将介绍该种赋值方法。
（二）高程赋值的前期工作1.编辑线属性结构编辑线属性结构可以在mapgis软件的“输入编辑”或“库管理”子系统中操作。
具体步骤如下：（1）“输入编辑”子系统中的执行“线编辑-X参数编辑-编辑线属性结构Z”；“库管理”子系统中的执行“结构-编辑属性结构-编辑线属性结构”。
（2）设置线属性结构参数输入字段名称，按“Enter”键，选择字段类型为“双精度”或“浮点型”，再输入字段长度（用8就可以）及小数位数（用2就可以），全部结束后，光标移至下一行，点击“OK”(见图1)。
cass等高线拉线赋值的步骤
cass等高线拉线赋值的步骤高线拉线赋值是一种特殊的测量方法，常用于工程建设中确定建筑物的高程或者水平位置。
下面将介绍cass等高线拉线赋值的步骤。
步骤1：确定基准点首先，需要在测量区域内确定至少一个已知高程的基准点，通常选择已经建立的控制点或者永久标识物，如山顶、井盖等。
这些基准点的高程可以通过其他测量方法进行确定，并且需要在测量过程中保持不变。
步骤2：设置测站在测量区域内，按照一定的间隔设置测站。
测站是指在测量过程中观测测量对象的位置，通常使用三角架或者其他稳定的支撑物作为测站。
测站的选择要保证能够观测到待测点以及基准点的位置。
步骤3：进行观测在每个测站上，需要使用仪器进行观测测量对象与基准点的距离。
常用的仪器有电子测距仪或者全站仪。
观测时需要注意保持仪器水平，并进行相应的精确读数。
步骤4：计算高差在每个测站上，观测得到的距离需要经过计算得到高差。
高差的计算一般采用几何测量的方法，即通过测量对象与基准点的垂直距离来确定高差。
步骤5：计算等高线在进行高差计算后，将所得高差进行累加，并根据给定的参考基准点确定绝对高程。
然后，可以根据高程差来确定等高线的位置。
等高线是指在地图上连接具有相同高程的点所得到的曲线。
通常，等高线的间距是固定的，通过测量得到的高差可以根据间距来判断等高线的位置。
步骤6：绘制等高线图最后，根据计算得到的等高线点，可以绘制出等高线图。
等高线图是一种直观的地形图，可以显示出不同高程的地形特征，如山脉、峡谷等。
绘制等高线图通常使用地图绘制软件或者手工绘制方法。
总结：。
等高线批量赋值
等高线批量赋值
1、先将需要赋值的等高线高程与目的值求差（任意同一位置等高线）
2、选取需要赋值的等高线中任意一条线，增减其高程值（直接修改左边工具栏几何图形标
高），增减值为前面算出的差值
3、新建一个界面，将修改后的等高线原坐标粘贴过去
4、回到需要赋值的等高线图面，将增减过的等高线值改回之前的值，然后选中需要赋值的
所有等高线，带基点复制（选择修改那条线），切换至新建的那个界面，粘贴完成第一步
5、那么，麻烦的来了，因为增减值得原因可能使计曲线和间曲线位置错位，这就需要检查
处理了，当然不排除有直接是对的（等高距而定）。
Cass里面有个计曲线识别，但通常盗版的很多都用不了，是未知命令，那么久只能自己检查修改了。
等高线处理
绘制和修改等高线的一些方法1、修改数字地面模型（修改三角网）一般情况下，由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线，如楼顶上控制点。
另外还因现实地貌的多样性和复杂性，自动构成的数字地面模型与实际地貌不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。
（1）、删除三角形如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除（2）、增加三角形如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。
这样，绘制的等高线不会内插到修改前的三角形内。
注意：修改了三角网后一定要进行此步操作，否则修改无效！2、练习手工绘制等高线的方法：（1）右侧工具栏直接使用绘制等高线工具（2）复合线等高线在绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。
为使用等高线修改变得简单。
采用如下方法：在绘制等高线时不要直接使用绘制等高线工具，而使用复合线工具来绘制等高线，因为复合线非常容易拉动修改。
在等高线绘制完后可以拟合复合线，然后把拟合后复合线加注等高线属性即可，在属性工具条中可以更改等高线标高。
这样画出的等高线套合的非常好，易于修改。
3、等高线和高程点的注记等高线的注记一般只注记计曲线，注记的字头应指向山顶或高地，但字头不应指向图纸的下方。
关于高程点的注记一般选在明显地物点和地形点上，依据地形类别及地物点和地形点的多少，其密度为图上每100cm2内5～10个。
4、等高线的修饰等高线在遇到房屋及其它建筑物、双线道路、路堤、坑穴、陡坎、斜坡、湖泊、双线河、双线渠、水库、池塘以及注记等均应中断。
CASS成图软件中提供了自动切除穿陡坎、穿围墙、穿二线间、穿高程注记、穿指定区域内的等高线等功能，完全满足等高线的修剪。
测绘技术中如何处理高程数据与等高线的制作
测绘技术中如何处理高程数据与等高线的制作测绘技术在现代社会中扮演着重要的角色，它通过采集、处理和展示地理信息，为城市规划、土地管理、环境保护等领域提供了关键的支持。
其中，处理高程数据和制作等高线是测绘技术中的重要环节。
本文将介绍在测绘中如何处理高程数据以及等高线的制作方法。
首先，高程数据的处理是指通过合适的测量方法获取地面上不同点的高程信息，并将这些数据转化为数字形式以便进一步分析。
常用的高程数据采集方法包括全站仪测量、GPS测量和激光雷达测量等。
在实际测量中，需要考虑到地形的复杂程度、覆盖范围以及测量精度等因素，选择适当的方法来获取高程数据。
例如，在平坦的地面上，全站仪测量方法可能更加适用，而在山区或悬崖陡坡等地形复杂的区域，则激光雷达测量可能是更好的选择。
在高程数据采集完成后，还需要进行数据处理，包括去除杂乱数据、填补缺失数据和校正误差等步骤，以确保数据的准确性和完整性。
接下来，等高线的制作是利用高程数据绘制地形图的重要方法之一。
等高线是将地面上相同高程的点连接起来所形成的曲线，它反映了地形起伏的情况。
在进行等高线制作时，需要首先选择合适的等高距，它决定了等高线之间的垂直距离。
通常情况下，较小的等高距可以更加准确地描绘地形的细节特征，而较大的等高距则可用于绘制大范围的地形图。
然后，根据高程数据的数值，绘制等高线的位置和形状。
在绘制过程中，需要注意等高线的闭合性和连续性，确保等高线没有交叉或断裂。
绘制出的等高线图还可以通过渐变线和填充面等技术手段来增加其可视化效果，提供更多的地形信息。
此外，为了更好地利用高程数据和等高线，还可以通过数学建模和空间分析等方法来进一步分析地形特征。
一种常用的方法是通过插值技术根据有限高程点数据还原出完整的地形模型，以便更加全面地理解地形的特征；而另一种方法是借助GIS软件进行空间分析，如分析地形的坡度、坡向、曲率等指标，从而为土地规划和环境评估等工作提供科学依据。
Section在编制勘探线剖面图中的应用
Section在编制勘探线剖面图中的应用作者：杨玉伟余超史洪亮来源：《城市建设理论研究》2013年第05期摘要：MapGis是一个功能比较强大的地理信息系统，在各行各业中都有非常广泛的应用。
本文中所使用的软件—Section，是在此基础上二次发开的小软件。
他丰富了MapGis的功能，简化了操作步骤，使大家能在日常工作中节省时间，提高了工作效率。
本文着重对地质工作中常用的制图手段—勘探线剖面图做详细论述。
关键词：MapGis；Section；制作剖面中图分类号：C922 文献标识码：A 文章编号：1、前言Section是在MapGis基础上开发的一个地质辅助软件，深受地质界用户的欢迎，本文是本人使用该软件制作勘探线剖面图的一些总结、体会。
软件更新至[Section2011v2[1].2(1104）版]，主要涉及到的功能为剖面图、柱状图、辅助功能：如数据投影、属性数据与Excel之间的交换等等。
2、准备工作2.1软件界面图1软件界面示意图2.2初始参数设置执行菜单“设置—参数设置”。
这些设置为打开软件时的初始设置。
软件启动时控制栏的位置可以设置成左侧或右侧（默认左侧）。
2.3数据收集在制作勘探线剖面图之前需要一张完整的MapGis版矿区实际材料图及相应已完工的工程：钻孔、槽探数据等。
3、等高线赋值及插入等高线3.1等高线赋值把地形等高线文件设置成当前编辑状态，执行菜单“剖面＼自动赋高程”。
在起点处点鼠标左键不要松开鼠标，移动鼠标到终点，松开鼠标左键（拖动操作）。
弹出高程参数设置对话框，输入起始高程和高程增量，如果地形是从高到低，那么设置为减少，反之设置为增加。
设置完数据后，点确定，那么赋了高程值的线将变为蓝色。
注意：拉线赋高程的时候不要重复穿过同一条线；与地形无关的线需要先删除整理或者赋值时避免与其相交。
比起MapGis的原始方法赋高程值［1］要事先人工建立线的高程字段，省时省事。
3.2解决剖面线的凸出问题［2］做剖面图可能会出现几乎平行地形的情况。
绘制和修改等高线的一些方法
注意：修改了三角网后一定要进行此步操作，否则修改无效！
2、练习手工绘制等高线的方法：
（1）右侧工具栏直接使用绘制等高线工具
（2）复合线
等高线在绘制时会自动拟合，线体有很多节点，在修改时非常麻烦。
为使用等高线修改变得简单。采用如下方法：在绘制等高线时不要直接使用绘制等高线工具，而使用复合线工具来绘制等高线，因为复合线非常容易拉动修改。在等高线绘制完后可以拟合复合线，然后把拟合后复合线加注等高线属性即可，在属性工具条中可以更改等高线标高。这样画出的等高线套合的非常好，易于修改。
如果在某局部内没有等高线通过的，则可将其局部内相关的三角形删除
（2）、增加三角形
如果要增加三角形时，可选择“等高线”菜单中的“增加三角形”项，依照屏幕的提示在要增加三角形的地方用鼠标点取，如果点取的地方没有高程点，系统会提示输入高程。
通过以上命令修改了三角网后，选择“等高线”菜单中的“修改结果存盘”项，把修改后的数字地面模型存盘。这样，绘制的等高线不会内插到修改前的三角形内。
7、加入一个高程点。
交互展点
8、在等高线修剪时，用消隐穿高程注记等高线命令后，去掉文字注记后，等高线不能恢复显示。
将整条等高线删掉再用----回退。
9、断开后的等高线，再进行修改编辑时，可使用PE命令，进行合并、拟合等操作
本文转载地信网论坛：/thread-84514-1-1.html
绘制和修改等高线的一些方法
1、修改数字地面模型（修改三角网）
一般情况下，由于地形条件的限制在外业采集的碎部点很难一次性生成理想的等高线，如楼顶上控制点。另外还因现实地貌的多样性和复杂性，自动构成的数字地面模型与实际地貌不太一致，这时可以通过修改三角网来修改这些局部不合理的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
等高线赋高程
在使用此功能时，也须画一条线穿过待赋高程的等高线，画线时上一个点与下一个点必须同时显示在CAD屏幕上，否则无法完全选择所选线段；且不是等高线的线段最好要关闭层显示（如：地类界、房屋等多段线，文字、点、块等不是线段的可不关闭），以免画线时穿过不该穿过的图元。
画完线后按右键（回车）结束选择，再按一次右键（回车）确认，输入画线时穿过第一条等高线的高程值，再输入等高线的等高距，按回车或空格键，程序将自动为穿过的线赋高程值(包括样条曲线、多段线、二维多段线、直线，对三维多段线无效)，实现批量赋值。
有时赋值后，查见线段属性，并“没赋有值”，那是假象，是CAD本身的问题，其实已经有Z值了，只要关闭整个CAD，再次打开图形即可显示。
计曲线标注
先输入比例尺（200，500，1000，2000不支持其它比例），后输入等高线的标注值和增量，选择标注的位置，程序将自动按增量递增或递减标注文字，文字格式为宋体的单行文字。
文字自动实现遮盖，遮盖后的等高线不断开。
山区类型等高线较多时，计曲线容易标错，可选用此功能
内插等高线
先选择两条等高线(包括样条曲线、多段线、二维多段线、三维多段线),如果选择的等高线有高程值,程序将根据原有高程计算并内插有高程值的等高线，如果是无值的等高线，内插的也是无值的等高线，内插的线型均为三次拟合的二维多段线，保存在首曲线图层中。
对曲线弯度大的地方应该画多几个点（或加点），这样生成的等高线更理想。
建议画计首线时结点要适当，能够画出等高线即可，不要在较平缓的地方画多个结点，一是没必要，二是浪费时间，三是影响内插效果，结点太多，内插出的等高线结点就更多。
所以按地形点画计曲线志在画得像，稍微牵拉好后再内插，当然结点也不能太少，弯度太大内插就会变形。
1：500设置计曲线图层。
