建筑工程识图(基础知识) ——图纸是工程师的语言
建筑施工图纸基本识图方法
建筑施工图纸基本识图方法施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
看图时必须弄清每张图纸之间的相互关系。
因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。
建筑工程识图能力实训、评价系统功能演示
题库特色
（5）学生学习自主化 • 搭建学生自主学习平台，学生学习自主化，实现“做中教，做中 学”，将“教学技术”真正改变为“学习技术”。 • 不断实践创新，从单一功能到综合功能，从限时教学到实时教学 ，从结果考评到过程考评，逐步培养学生从基本识读能力到综合 自审能力到解决问题能力的层次提升，实现从单项能力培养模式 向综合能力培养模式的转变，成效明显。同时，不断深化内涵， 从学生独享到校企共享，逐步推向社会，成效显著。
描述
识 图 能 力 训练 实训 测试
学生可自主抽取某一类或几类试题进行识图训练。训练过程不计时、不计分，在训练过程中，学生 可以随时点击“知识链接”进行相关知识点的学习，实现“做中学”和“边学边练”。 学生可按默认的抽题模型进入测试，也可以自主设定抽题条件抽题进行测试。测试即模拟考试，计 时计分，学生完成测试后，可以根据能力评价结果，了解自己的掌握程度与薄弱环节。同时还可以 通过“错题重做”，专门针对错题进行学习和纠正，在反复纠正练习的同时、加深知识理解，巩固 薄弱环节。
题库特色
（3）工程案例真实化 • 校企合作，企业提供典型案例，教学全过程采用真实工程图纸， 涵盖各类建筑功能、各类结构形式的工程。
题库特色
（4）教学手段信息化 • 遵循现代教育技术理念，充分利用信息化技术，开发信息化资源 ，自主开发识图软件，实现信息化教学。 • 矢量图纸，网页显示，可自由缩放、移动。
系统特色
针对性强 • 针对识图的特点，设置学习、训练、测试、考试等环节。 • 每一环节特色鲜明、发挥不同教学作用。
系统特色
考试试卷定制 • 通过科目、知识点、难易程度和题型任意相结合的组卷模式，定 义不同的抽题策略或所占百分比等，根据当时考试情况可自由人 工组卷。充分体现考试学习系统的智能化。

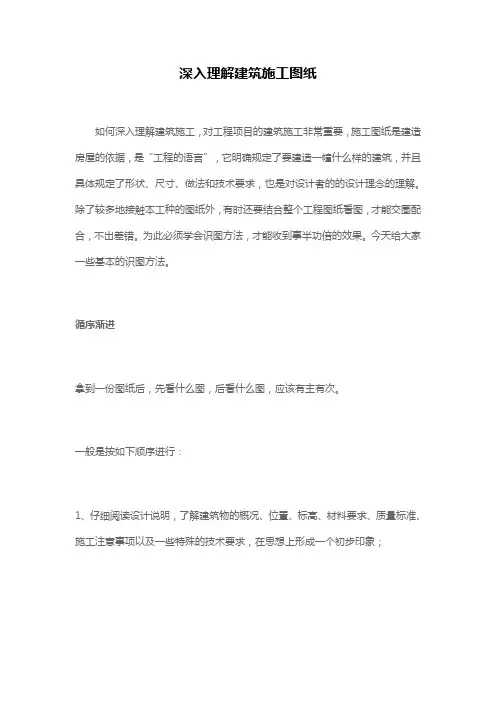

深入理解建筑施工图纸
深入理解建筑施工图纸如何深入理解建筑施工，对工程项目的建筑施工非常重要，施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求，也是对设计者的的设计理念的理解。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
今天给大家一些基本的识图方法。
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次。
一般是按如下顺序进行：1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图，顺序最好为平、立、剖；查对节点和大样，建筑结构对照读这样才能收到事半功倍的效果。
记住尺寸内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
建筑识图基本知识
S
Z
O X
Y
§1-1 视图
一、六面视图
在三面视图
（长对正、高平齐、
宽相等 “三等关
系”），的基础 上再增加三个投 影面形成六面图。
右侧面图
底面图 正立面图
左侧面图
提示：工程图纸常称为 平面图、屋面图、 东、西、南、北 立面图！
平面图
天沟 屋面
房屋的组成
装饰 线条
窗 外墙
勒脚
入户门
散水 阳台
一、房屋的组成及其作用
组成
基础、墙、梁、柱、板、屋面等 外墙、屋面、窗等 门、窗、天窗等 门、过道、走廊、楼梯、台阶等
内墙、隔断等 天沟、雨水管、散水、雨绷、明沟 勒脚、防潮层等 阳台、平台等
作用
支撑作用 围护作用
通风、采光作用 内外联系及上下
投影特性
投射中心、物体、投影面三者之间 的相对距离对投影的大小有影响。 度量性较差
（2）平行投影法 ——投影线相互平行时产生的投影。
1）斜投影法：投射线与投影平面相倾斜。
投 射 线 方 向
a b
c
90°
2）正投影法：投影线与投影平面垂直
投 射 线 方 向
90°
a
b
c
平行投影法
直投 于射 投线 影互 面相
3. 读图时,应特别注意各类图纸的表达重点和它们之间的 内在联系.
2.设计总说明
1.图纸目录
3.建筑图
4.各层平面图
6.必要位置剖面图
5.各方向立面图
建筑施工图的组成
一、图纸目录
反映整套图纸的编排次序和 页数，一般位于图纸装订册的首 页，采用A4幅面。
建筑工程制图与识图(共95张PPT)
建筑立面图
表示建筑物的立面外观，包括 墙面、门窗、阳台、雨篷等。
建筑详图
表示建筑物细部的详细构造和 做法，包括节点详图、大样图 等。
图纸的编排与装订
01
02
03
图纸编排
按照一定顺序将各张图纸 进行排列，方便查阅和使 用。
图纸折叠
将大幅面图纸折叠成标准 大小，便于存档和携带。
图纸装订
将编排好的图纸进行装订 ，形成完整的图纸集，方 便保管和使用。
建筑工程制图的基
03
本技能
制图的基本步骤
绘制图框和标题栏
按照制图规范，绘制图框和标题 栏，填写工程名称、比例、图号 等信息。
绘制图形
使用绘图工具，按照制图规范， 绘制建筑形体、构件、设备等图 形。
标注尺寸
使用尺寸标注工具，标注建筑形 体、构件、设备等的尺寸，注意 尺寸标注的准确性和规范性。
确定图纸类型和比例
标注标高和索引符号
在图纸上标注标高和索引符号，以便定位和查找 相关信息。
建筑详图制图实践
选择详图类型
根据建筑详图的表达需求，选择合适的详图 类型，如节点详图、大样图等。
绘制详图轮廓线和构件
在图纸上绘制详图轮廓线和构件，如钢筋、 混凝土等，标明其位置和尺寸。
绘制材料和质感
在建筑详图上绘制材料和质感，如石材、木 材等，以表达细部构造效果。
注意图纸的规范性和准确性
检查图纸是否符合制图标准，有无遗漏或错 误。
掌握图纸的快速阅读技巧
学习如何快速浏览图纸，抓住重点信息，提 高工作效率。
理解设计意图和施工要求
通过图纸了解设计师的设计意图和施工要求 ，为后续工作打下基础。
善于利用辅助工具
使用CAD等辅助软件帮助理解和分析图纸， 提高识图的准确性和效率。
以“图纸的名义”指导施工,这才是工程人正确的方式!
以“图纸的名义”指导施工，这才是工程人正确的方式！施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。
除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。
以下是一些基本的识图方法。
1.循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：①首先仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；②接着要看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；③看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；④看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；⑤最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；⑥另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到“先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读”，这样才能收到事半功倍的效果。
2.作为要记住尺寸建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。
俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。
但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。
这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
建筑工程识图超级详细培训教程
建筑工程识图超级详细培训教程建筑工程识图是建筑行业中不可缺少的一部分，也是每位建筑工程师必备的基础技能之一。
本文将详细介绍建筑工程识图的基础知识、绘图方法以及注意事项，帮助大家更好地掌握建筑工程识图技能。
一、建筑工程识图基础知识1. 工程制图分类根据要表达的图形内容和使用目的的不同，工程制图可以分为以下几种：•建筑制图•基础设施制图•机械制图•电气制图•科技制图2. 建筑工程制图基础建筑工程制图主要包含平面图、立面图、剖面图、构造图、细部图等几个部分。
平面图是建筑制图中最为重要的一部分，主要用于表达建筑的平面布局。
立面图用于描述建筑物立面的构造和装饰；剖面图则用于描述建筑物内部结构、构造和装修；构造图则用于描述建筑物各种构造的形状、尺寸和关系；细部图则用于描述建筑物中一些局部细节的形状、尺寸和结构等。
二、建筑工程识图方法1. 了解常见建筑工程符号建筑工程符号是建筑手绘图中最为常见的一种元素，包括建筑物的图例、缩写、尺度、边界等等。
比如，“DP”表示“电气管道”、“W”代表“水管”、“F”代表“风管”、“GL”代表“大楼”等等。
2. 确定平面图比例平面图上，每个方格的宽度代表的实际长度就是该图比例尺的1/10。
建议采用 1:100、1:200 或 1:500 的比例。
3. 确定绘图工具建筑工程制图最常用的工具就是铅笔、橡皮、尺子、直角板和图钉等。
建议使用矩形头尺子或平头尺子进行测量，直角尺则可用于绘制直角线。
4. 选择合适的绘图材料建议在纸上或卡纸上进行绘制，以保证图纸质量和颜色效果。
在绘制过程中，可使用不同颜色的笔或画笔来区分不同的部分和元素。
5. 使用辅助工具进行绘制为了保证图纸的精度和准确性，建议使用一些辅助工具进行绘制，如绕尺器、压痕线和水平线等。
三、建筑工程识图注意事项1. 注意细节建筑工程制图过程中，应注意图纸的每一个细节，如图纸的比例尺、字体和符号的规范化等。
2. 常用建筑工程符号的正确性建筑工程符号的正确使用是保证图纸能够被准确理解的重要保障，因此建筑人员需要熟练掌握常用建筑工程符号及其代表的含义，并在制图中准确使用。
建筑制图与识图基础知识
A4立式幅面
图纸的标题栏（简称图标）和会签栏的位置、尺寸及内容如下图所示。
（二）、 图线的分类
1、实线——表示实物的线；b 0.41.2mm
2、虚线——表示实物被遮挡或辅助用线； 3、点划线——表示物体中心线或轴线。
（三）、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。 比例的大小是指其比值的大小 比例宜注写在图名的右侧，字的基准应取平； 比例的字高宜比图名的字高小一号或二号.
标高数字应注写在标高符号的左侧或右侧。
（4）在图样的同一位置需表示几个不同标高时，标高 数字可按右图d的形式注写。
标高 标高
绝对标高 在我国绝对标高是以青岛附近黄海平均海平面为零点，以 次为基准的标高。
相对标高 相对标高一般是以新建建筑物底层室内主要地面为基准的标 高。
建筑标高 建筑标高是指建筑构件经装修、粉刷后最终完成面的标高
建筑识图基础知识
建筑工程图
预备知识
一、形体的视图
用正投影原理绘制三面投影图，是表达形体的基本方法。 建筑工程制图中，通常把建筑形体或组合体的三面投影图称为三面视图（简称三视
图）。
在生产实践中，仅用三视图有时难以将复杂形体的外部形状和内部结构完整、清晰
的表达出来。为了便于绘图和读图，需增加一些投影图。
剖切符号 剖切符号应由剖切位置线和投射方向线组成。
剖切位置线 就是剖切平面的积聚投影，它表示了剖切平面的剖切位置，剖切位
置线用两段粗实线绘制，长度宜为6~10mm。 投射方向线（又叫剖视方向线） 是画在剖切位置线外端且与剖切位置线垂直的
两段粗实线，它表示了形体剖切后剩余部分的投影方向，其长度应短于剖切位
设计过程包括两个阶段： 初步设计阶段 根据使用单位提出的设计要求、技术条件，进行初步设计 技术设计阶段 大型的、比较复杂的工程采用。 施工图设计阶段 解决各种实用和技术问题，供施工单位进行施工
建筑工程识图基本知识
建筑工程识图基本知识工程建设时所用的图样称工程图，它是工程建设中不可缺少的基本文件之一。
工程建设中，在设计阶段要用图纸表达意图，比较方案，据以编制概预算；在施工阶段要据以组织生产，选料放样，制作安装；峻工后据以进行验收，编制决算和经济分析。
因此工程图被称为工程的技术语言，工程建设的从业人员必须掌握识读工程图的技能。
工程图以画法几何的投影原理为基础，按照国家颁布的制图标准进行绘制。
建筑工程图是工程图的一种，遵循着一般工程图的表达原则，但又具有本专业的特点。
一、投影的概念和正投影投影原理是以物体被光线照射会有影子落到地面或墙上的现象为根源而产生的。
在画法几何中，用一组假想的光线，将物体的材料、重量等物理性质撇开，仅将物体所占据的空间几何形体投射到一个平面上去，称为投影法。
假想的投射光线落影的平面称为投影面，投影面上物体的影像称为投影。
投影可分为中心投影和平行投影两类。
由一点发出的射线所产生的投影称为中心投影，中心投影具有发散性。
某些立体图就是用中心投影原理绘制的，如鸟瞰图即为使用一点中心投影原理绘制的。
由相互平行的投射线所产生的投影称为平行投影，平行投影的投射线与投影面垂直产生的投影称正投影，投射线与投影面不垂直产生的投影称为斜投影。
由于正投影投射线垂直于投影面，投射线互相平行，物体的形状和大小不受各部位与投影面之间距离的影响，能够准确、真实地反映平面的形状和大小，所以工程图一般是用正投影法绘制的，基本投影原理如图1.1.4。
物体的影子一般是灰黑一片，不能反映物体各部位的形状和大小，因此假设光线能透过物体，使投影能够反映物体各部位的构造。
如右图所示光源图1.1.4投影的原理二、点、线、面的正投影点构成线，线构成面，面构成体，各种形体都可以看成是由点、线、面所组成，所以首先应了解点、线、面的投影规律。
1. 点的投影规律点的投影是通过该点的投射线与投影面的交点，点的投影仍然是点。
2. 直线的投影规律直线的投影是直线两端点投影的连线。
建筑施工图识图基本知识
建筑施工图识图基本知识建筑施工图识图基本知识1.1.1建筑工程图房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
在本实训教材中，将主要介绍房屋建筑施工图的识读，由于在建筑构造教材中已经介绍了建筑平面图、建筑立面图和建筑剖面图的相关知识，在本教材中将不再赘述。
1.1.2建筑施工图内容概要建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图包括首页（图纸目录、设计总说明、门窗标等材料表等）、总平面图、平面图、立面图、剖面图和详图。
图纸目录包括每张图纸的名称、内容、图号等。
设计总说明包括工程概况（建筑名称、建筑地点、建设单位、建筑占地面积、建筑等级、建筑层数）；设计依据（政府有关批文、建筑面积、造价以及有关地质、水文、气象资料）；设计标准（建筑标准结构、抗震设防烈度、防火等级、采暖通风要求、照明标准）；施工要求（验收规范要求、施工技术及材料的要求，采用新技术、新材料或有特殊要求的做法说明，图纸中不详之处的补充说明。
）1.1.3图纸索引比例比较小的图纸中，有些构造节点表达不清楚时，可以用索引和局部详图来表示。
索引符号和详图符号呈一一对应的方式，即有索引符号，就有详图符号。
1．被索引的详图在同一张图纸内2．被索引的详图不在同一张图纸内3．被索引的详图在标准图中4．被索引的剖视详图在同一张图纸内5．被索引的剖视详图不在同一张图纸内1.1.4图纸中常用的符号和记号1.1.4.1定位轴线定位轴线是用来确定建筑物承重构件位置的基准线。
用细单点长画线表示。
并在线的端头画直径为8mm，详图上为10mm，在圆圈上编号。
平面图上定位轴线应编号，宜标注在图样的下方与左侧。
