建筑电气工程图基本知识及识图--免费哦
建筑电气基础知识与识图.ppt
备的作用
●图形文字符号
FU
第四节 建筑照明器分类
一、按安装方式分类
（1）吸顶式 照明器吸附在顶棚上。 （2）悬吊式 照明器挂吊在顶棚上。根据挂 吊的材料不同可分为线吊式、链吊式和管吊式。
（3）壁式 照明器吸附在墙壁。
（4）嵌入 式照明器的大 部分或全部嵌 入顶棚内，只 露出发光面。
（5）台式 主要供局部照明 用。 （6）庭院式
一、强电和弱电基本概念（熟悉） ★强电工程 工程把电能引入建筑物，进行电能
再分配并通过用电设备将电能转换 成机械能、热能和光能等。
★弱电工程 工程是实现建筑物内部以及内部和外 部间的信息交换、信息传递及信息控 制等。
二、强电工程和弱电工程涉及范围（了解）
动力工程
通信与计算机网络
照明工程
CATV电视与卫星电视
这种供电方式需用六根输电线，既不经济也 体现不出三相交流电的优点。
因此，发电机三相定子绕组都是在内部采用 星形(Y形)或三角形(△形)两种连接方式向外输电。
2.三相电源的星形连接
如下页所示，将发电机三个线圈的末端X、Y、 Z连接在一起，这个连接点N称为中性点，自该点 引出的导线叫中性线，中性线通常与大地相连， 此时又称零线。
三相交流电路中的电源有三个，每一个电源 称为一相电源，一般称为A、B、C三相电源。
三相电源向外供电是采用三相三线制、三相 四线制或三相五线(增加一条接地保护线)的形式。
所谓三相四线制就是三根相线(火线)一条中 性线（零线）的供电体制。
第三节 常用低压控制电器（熟悉）
一、接触器
接触器的作用是通、断电动机电路或其它负 载电路 。
从三相线圈的首端A、B、C分别引出三根导 线统称为相线(俗称火线)。
建筑电气工程施工图的识图ppt课件
02
根据施工图可以确定电气设备的数量、规格和安装工程量，从而进行准确的工程预算和结算。
施工图是验收和维护的参考
03
建筑电气工程施工图也是工程验收和维护的重要参考，可以帮助验收人员和维护人员了解设备的布局和配线情况，确保工程的正常运行。
建筑电气工程施工图重要性
详细列出了工程中所需的电气设备和材料的名称、型号、规格、数量等信息。
综合布线系统是建筑物内信息通信网络的基础设施，支持语音、数据、图像等多种信息传输。
综合布线系统概述
了解综合布线系统的组成部分，包括工作区子系统、水平子系统、垂直子系统、设备间子系统等。
系统架构组成
掌握各种布线材料（如双绞线、光纤等）和设备（如配线架、交换机等）的选型原则及性能参数。
布线材料及设备选型
关键知识点总结回顾
1Hale Waihona Puke 23分析住宅楼电气工程施工图的特点、设计思路及常见问题。
住宅楼电气工程施工图解读
探讨商业综合体电气系统的设计难点、解决方案及优化建议。
商业综合体电气系统案例分析
分析工业厂房动力与照明系统的配置、选型及施工注意事项。
工业厂房动力与照明系统实例
实际案例分析分享
绿色环保理念融入设计
安装接线图
02
01
03
04
05
建筑电气工程施工图组成要素
02
基础知识与符号解读
包括各种电气设备、元件、线路等在图纸上的表示方法，如变压器、电动机、开关、灯具等。
电气图形符号
对电气图形符号进行文字标注，包括设备名称、型号、规格、数量等信息，以便准确识别和理解图纸内容。
标注方法
电气图形符号及标注方法
建筑电气工程识图讲解ppt课件
c)表图定义 表图是表示两个或两个以上变量之间的一种。表 图也可以简称为图。
d)表格定义 表格是把数据按纵横陈列的一种表达方式。 表格可简称为表，如设备元件表、接线表 等。表格可以作为图的补充，也可以替代 某些图。
2)电气图纸的种类及其用途
电气图纸的种类及用途
• a)系统图或框图
图形符号是构成电气图的根本单元，是电工技术文件中的 “象形文字〞，是组成电气“工程言语〞的“词汇〞和 “单词〞。
文字符号用于电气技术领域中技术文件的编制，标明电气 设备、安装和元器件的称号、功能、形状或特征。如：工 程代号提供种类字母代码和功能字母代码，作为限定符合 与电气图用图形符号中普通符号组合运用，以派生各种新 的图形符号等。
• 3.安装方法找大样；
• 详细针对一套图纸，普通多按以下顺序阅读〔阅 读〕，而后重点阅读。
• 1.看标题栏及图纸目录
• 了解工程称号、工程内容、设计日期及图纸 数量和内容等。
• 2.看总阐明
• 了解工程总体概略及设计根据，了解图纸中 未能表达清楚的各有关事项。如供电电源的来源、 电压等级、线路敷设方法、设备安装高度及安装 方式、补充运用的非国标图形符号、施工时应留 意的事项等。
正确地、熟练地了解、绘制和识别各种电气图用图形符号 和文字符号是绘制和阅读电气图的根本功。
a)电气图形符号
图形符号的组成 所谓图形符号就是通常用于图样或其他文件以表示一
个设备或概念的图形、标志或字符。电气图用图形符号 有由符号要素、普通符号、限定符号和方框符号组成。 1．符号要素 符号要素是一种具有确定意义的简单图形，必需同 其他图形组合以构成一个设备或概念的完好符号。 例如：以下图的直热式阴极电子管的图形符号，它 是由管壳、阳极、阴极〔灯丝〕三个符号要素组成的。 很显然，这些符号要素普通是不能单独运用的，只需按 照这一方式组合起来以后，才干构成这一电子管的完好 图形符号。当这些符号要素与其他符号以另一种方式组 合时，那么又成为另一种电子管的符号。
建筑电气工程图基本知识及识图

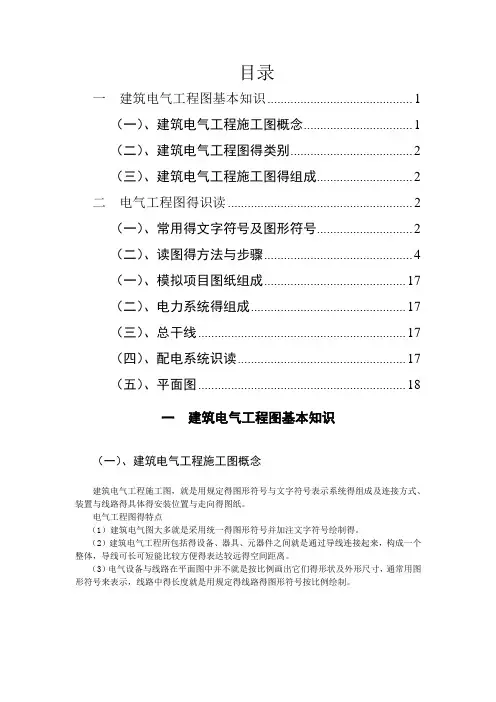

目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图得类别 (2)（三）、建筑电气工程施工图得组成 (2)二电气工程图得识读 (2)（一）、常用得文字符号及图形符号 (2)（二）、读图得方法与步骤 (4)（一）、模拟项目图纸组成 (17)（二）、电力系统得组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，就是用规定得图形符号与文字符号表示系统得组成及连接方式、装置与线路得具体得安装位置与走向得图纸。
电气工程图得特点（1）建筑电气图大多就是采用统一得图形符号并加注文字符号绘制得。
（2）建筑电气工程所包括得设备、器具、元器件之间就是通过导线连接起来，构成一个整体，导线可长可短能比较方便得表达较远得空间距离。
（3）电气设备与线路在平面图中并不就是按比例画出它们得形状及外形尺寸，通常用图形符号来表示，线路中得长度就是用规定得线路得图形符号按比例绘制。
（二）、建筑电气工程图得类别1、系统图：用规定得符号表示系统得组成与连接关系，它用单线将整个工程得得供电线路示意连接起来，主要表示整个工程或某一项目得供电方案与方式，也可以表示某一装置各部分得关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）就是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图就是表示元器件得连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：就是用设备、器具得图形符号与敷设得导线（电缆）或穿线管路得线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置得水平投影图。
建筑电气工程图基本知识及识图
目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
建筑电气施工图识图详解
⑵ 控制电缆：用于传输控制电流 常用控制电缆：KVV KVLV
⑶ 通信电缆：用于传输信号和数据 ① 电话电缆： HYY HYV ② 同轴射频电缆： STV-75-4
建筑电气施工图识图详解
电缆按绝缘层可分为：
油浸纸绝缘
Z
橡皮绝缘
X
塑料绝缘
V、Y
⑷ 电缆附件
电缆终端头：电缆与配电箱的连接处
一根电缆两个电缆头 电缆中间头：用于电缆的延长，隔250m设一个
⑵ 绝缘电线
B
—
电线标称截面(mm2)
绝缘材料(V为聚氯乙烯塑料绝缘，
X为橡胶绝缘)
导体材料(L为铝芯，铜芯省略)
表示布线用的电线
导线的性能 (ZR：表示阻燃，NH表示耐火)
建筑电气施工图识图详解
BV：铜芯塑料绝缘线 BX：铜芯橡胶绝缘线 BLV：铝芯塑料绝缘线 BVV：铜芯塑料绝缘护套线 BLVV：铝芯塑料绝缘护套线
b：灯具型号
c ：灯泡数量
d ：灯泡容量，W
e ：灯具安装高度
f ：灯具安装方式
(X吸顶，B壁安，G吊杆式，L吊链式，R：嵌入式)
L：光源种类
例：
2 230 L 2.8
表示：2套灯，每套有30W的灯管2个 ，
吊链式安装，安装高度为2.8m
建筑电气施工图识图详解
8、电气工程系统图的识读：
⑴ 识读程序： 先看图纸目录，再看施工说明， 了解图例符号，系统结合平面。
⑵ 识读要点： ① 供电方式和相数：高压还是低压供电，单相还是三相 ② 进户方式：电杆进户、沿墙边埋角钢进户、 地下电缆进户 ③ 线路分配情况
建筑电气施工图识图详解
④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等 ⑤ 照明设备器具的布置：安装高度及平面 位置 ⑥ 接地防雷情况
建筑电气工程图基本知识及识图定稿版
建筑电气工程图基本知识及识图HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】目录一建筑电气工程图基本知识 (1)（一）、建筑电气工程施工图概念 (1)（二）、建筑电气工程图的类别 (1)（三）、建筑电气工程施工图的组成 (2)二电气工程图的识读 (2)（一）、常用的文字符号及图形符号 (2)（二）、读图的方法和步骤 (3)（一）、模拟项目图纸组成 (17)（二）、电力系统的组成 (17)（三）、总干线 (17)（四）、配电系统识读 (17)（五）、平面图 (18)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
建筑电气基础知识与识图
表示有3根截面分别为4 mm2的铝芯橡皮绝缘导线，穿直径15mm的水煤气钢管，沿墙暗敷设，在此未标注线路的用途也是允许的。
单击此处添加小标题
例1：WP1－BLV(3×50+1×35)－K－WE
单击此处添加小标题
即表示1号电力线路，导线型号为BLV(铝芯聚氯乙烯绝缘导线)，共有4根导线，其中3根截面分别为50 mm2，1根截面为35 mm2，采用瓷瓶配线，沿墙明敷设。
BLVV，BVV：塑料绝缘塑料护套铝芯、铜芯电线。
BLXF，BXF，BLXY，BXY：橡皮绝缘、氯丁橡胶护套或聚氯乙烯护套铝芯、铜芯电线。
VLV，VV：聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆，又称全塑电缆。
YJLV，YJV：交联聚氯乙烯绝缘、聚氯乙烯护套铝芯、铜芯电力电缆。
3
2
1
4
5
01
04
4、钢索敷线
在一般工业厂房或高大场所内，当屋架较高，跨度较大，而又要求灯具安装高度较低时，照明线路可采用钢索配线。
添加标题
钢索配线就是在建筑物两端墙壁上或柱、梁之间架设一根用花篮螺栓拉紧的钢索，再将导线和灯具敷设悬挂在钢索上的配线方式。
添加标题
导线在钢索上敷设可以采用管子配线、鼓形瓷瓶配线和塑料护套线配线等，与前面不同的是增加了钢索的架设。
线槽配线
1、管子配线
绝缘导线穿入保护管内敷设，称为管子配线。这种配线方法安全，可避免腐蚀气体的侵蚀和遭受机械损伤，更换导线方便。因此，此种配线方法是目前采用最广泛的一种。管子配线工程的施工内容可分为两大部分，即配管(管子敷设)和穿线。 常用配线方法有：瓷瓶配线、管子配线、线槽配线、塑料护套配线、钢索配线等。
塑料线槽由难燃型硬质聚氯乙烯工程塑料挤压成型
建筑电气工程施工图识图
（a） N L N （c）
图2-1 一只开关控制一盏灯
（b） G
L
（d）
2.多个开关控制多盏灯
图2-2是两个房间的照明平面图，图中有一 个照明配电箱、三盏灯、一个单控双联开 关和一个单控单联开关，采用线管配线， 图2-2（a）为其平面图，图中左图两盏灯 之间为3根线，中间一盏灯与单控双联开关 之间为3根线，其余都是两根线，因为线管 的中间不允许接头，接头只能放在灯盒内 或开关盒内，
⑤ 照明设备器具的布置：安装高度及平面
位置
⑥ 接地防雷情况 ⑶ 识读脉络：
进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
1.3.1 电气照明系统基本组成 应用电光源进行采光，保证人们在建筑物内 正常从事生产和生活活动，满足其他特殊需 要的照明设施，称“建筑电气照明系统”。 电气照明系统由电气和照明两个部分组成， 其中电气系统分为供电系统和配电系统，系 统应满足用电设备对供电可靠性和对供电质 量的要求，并适应建筑的发展； 照明系统由照明器、照明线路、照明控制电 器及保护电器等组成。
分析平面中线路导线的多少，可以画出透视接线
图，如图2-3（c）所示。
弄懂平面图、系统图、接线图的共同点和区
别后，再看复杂的平面图就容易懂了。 在实际施工中，关键是掌握原理接线图，不 论灯具、开关位置如何变动，线路接线图始
终不变，而透视接线图随开关位置、灯具位
置、线路并头位置的变动而变动，
所以一定要理解线路图，才能看懂任何复杂 的平面图和系统图。
详见图2-2（c）透视接线图。
(a) L N
(b)
N (c) N N L L G
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气工程图基本知识及识图--免费哦目录一建筑电气工程图基本知识 (3)（一）、建筑电气工程施工图概念 (3)（二）、建筑电气工程图的类别 (4)（三）、建筑电气工程施工图的组成 (5)二电气工程图的识读 (6)（一）、常用的文字符号及图形符号 (6)（二）、读图的方法和步骤 (8)（一）、模拟项目图纸组成 (24)（二）、电力系统的组成 (24)（三）、总干线 (24)（四）、配电系统识读 (25)（五）、平面图 (26)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。
电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。
（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。
（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。
（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。
系统图包括供配电系统图（强电系统图）、弱电系统图。
供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。
强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。
弱电系统图是表示元器件的连接关系。
包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。
2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。
是表示装置、器具、线路具体平面位置的图纸。
强电平面包括：电力平面图、照明平面图、防雷接地平面图、厂区电缆平面图等；弱电部分包括：消防电气平面布置图、综合布线平面图等。
3、原理图：表示控制原理的图纸，在施工过程中，指导调试工作。
4、接线图：表示系统的接线关系的图纸，在施工过程中指导调试工作。
（三）、建筑电气工程施工图的组成电气工程施工图纸的组成有：首页、电气系统图、平面布置图、安装接线图、大样图和标准图。
1、首页：主要包括目录、设计说明、图例、设备器材图表。
（1）设计说明包括的内容：设计依据、工程概况、负荷等级、保安方式、接地要求、负荷分配、线路敷设方式、设备安装高度、施工图未能表明的特殊要求、施工注意事项、测试参数及业主的要求和施工原则。
（2）图例:即图形符号,通常只列出本套图纸中的涉及的图形符号,在图例中可以标注装置与器具的安装方式和安装高度。
（3）设备器材表:表明本套图纸中的电气设备、器具及材料明细。
2、电气系统图：指导组织定购，安装调试。
3、平面布置图：指导施工与验收的依据。
4、安装接线图：指导电气安装检查接线。
5、标准图集：指导施工及验收依据。
二电气工程图的识读（一）、常用的文字符号及图形符号图纸是工程“语言”，这种“语言”是采用规定符号的形式表示出来，符号分为文字符号及图形符号。
熟悉和掌握“语言”是十分关键的。
对了解设计者的意图、掌握安装工程项目、安装技术、施工准备、材料消耗、安装机器具安排、工程质量、编制施工组织设计、工程施工图预算（或投标报价）意义十分重大。
电气工程图常用的文字符号（见表1-1）常用的文字符号有：1、表示相序的文字符号。
2、表示线路敷设方式的文字符号。
3、表示敷设部位的文字符号。
4、表示器具安装方式的文字符号。
5、线路标注的文字符号（二）电气工程图常用的图形符号（见模拟项目电施D-02 图例符号）电气工程图常用的文字符号表1-1名称符号说明线路敷设方式SR 用钢线槽敷设相序ABCNA相（第一相）涂黄色B相（第二相）涂绿色C相（第三相）涂红色N相为中性线涂黑色线路敷设方式ECSRSCTCCPPCFPCCT明敷暗敷沿钢索敷设穿水煤气钢管敷设穿电线管敷穿金属软管敷设穿硬塑料管穿半硬塑料管电缆桥架敷设（二）、读图的方法和步骤（一）读图的原则就建筑电气施工图而言，一般遵循“六先六后”的原则。
即：先强电后弱电、先系统后平面、先动力后照明、先下层后上层、先室内后室外、先简单后复杂。
（二）读图的方法及顺序（见图1-1） 敷设部位 FWBCEBECLCCACC沿地敷设 沿墙敷设 沿梁敷设 沿天棚敷设或顶板敷设 沿屋架或跨越屋架敷设 沿柱敷设 暗设天棚或顶板内 暗设在不能进入的吊顶内 器具安装方式 CPCP1CP2ChPWSRCRWRSPCLHMT线吊式 固定线吊式 防水线吊式 链吊式 管吊式 壁装式 吸顶或直敷式 嵌入式（嵌入不可进入的顶棚） 顶棚内安装（（嵌入可进入的顶棚）） 墙壁内安装 支架上安装 柱上安装 座装 台上安装 线路的标注方式 WPWCWLWEL 电力（动力回路）线路 控制回路 照明回路 事故照明回路（1）看标题栏：了解工程项目名称内容、设计单位、设计日期、绘图比例。
（2）看目录：了解单位工程图纸的数量及各种图纸的编号。
（3）看设计说明：了解工程概况、供电方式、以及安装技术要求。
特别注意的是有些分项局部问题是在各分项工程图纸上说明的,看分项工程图纸时也要先看设计说明。
（4）看图例:充分了解各图例符号所表示的设备器具名称及标注说明。
（5）看系统图: 各分项工程都有系统图，如变配电工程的供电系统图，电气工程的电力系统图，电气照明工程的照明系统图，了解主要设备、元件连接关系及它们的规格、型号、参数等。
标题目设计图系统接线标准平面图1-1 电气工程图读图顺序（6）看平面图：了解建筑物的平面布置、轴线、尺寸、比例、各种变配电设备、用电设备的编号、名称和它们在平面上的位置、各种变配电设备起点、终点、敷设方式及在建筑物中的走向。
（7）读平面图的一般顺序（见图1-2） 载）（该部分材） 看电路图、接线图：了解系统中用电设备控制原理，用来指导设备安装及调试工作，在进行控制系统调试及校线工作中，应依据功能关系上至下或从左至右逐个回路地阅读， 电路图与接线图端子图配合阅读。
图1-2（8）看标准图：标准图详细表达设备、装置、器材的安装方式方法。
（9）看设备材料表：设备材料表提供了该工程所使用的设备、材料的型号、规格、数量，是编制施工方案、编制预算、材料采购的重要依据。
（三）读图注意事项 支总总配分配用电器就建筑电气工程而言，读图时应注意如下事项：（1）注意阅读设计说明，尤其是施工注意事项及各分部分项工程的做法，特别是一些暗设线路、电气设备的基础及各种电气预埋件更与土建工程密切相关，读图时要结合其他专业图纸阅读；（2）注意系统图与系统图对照看，例如：供配电系统图与电力系统图、照明系统图对照看，核对其对应关系；系统图与平面图对照看，电力系统图与电力平面图对照看，照明系统图与照明平面图对照看，核对有无不对应的错误。
看系统的组成与平面对应的位置，看系统图与平面图线路的敷设方式、线路的型号、规格是否保持一致；（3）注意看平面图的水平位置与其空间位置；（4）注意线路的标注，注意电缆的型号规格、注意导线的根数及线路的敷设方式；（5）注意核对图中标注的比例。
（一）、模拟项目图纸组成1、设计说明（电施D-01）2、图例（电施D-02）3、系统图（系统图一：电施D-03）（系统图一电施D-04）（系统图一电施D-05）（系统图一电施D-06）4、电气平面图有:地下室动力平面图（电施D-07）、一层动力平面图（电施D-08）、地下室照明平面图（电施D-09）、一层照明平面图（电施D-10）、二层照明平面图（电施D-11）。
（二）、电力系统的组成由总电源箱APD-1、应急电源箱APD-2、动力配电箱AP1-1、照明配电箱ALD、照明配电箱AL1、照明配电箱AL2组成。
（三）、总干线总进线（进户电源线）为铠装聚氯乙烯绝聚氯乙烯护套电力电缆，电缆的规格是VV22-3×50+2×25，敷设方式为户外直埋方式。
（四）、配电系统识读系统图一（电施D-03）由APD-1引出三条回路；W1引至AP1-1，采用镀锌电气导管DN40敷设，管内穿5根BV-10mm2线；W2引至APD-2，采用镀锌电气导管敷设DN50，管内穿3根BV-35mm2线与2根BV-25mm2线；W3引至AL-1，采用半硬阻燃导管敷设DN32，管内穿3根BV-10mm2线。
系统图二（电施D-04）由AP1-1引出两条回路：W1引至变频给水设备控制箱。
W2为备用回路系统图三（电施D-05）由APD-2五条回路W1、W2两条回路引至消防泵控制箱W3引至消防补水泵W4引至排污泵W5引至ALD，采用镀锌电气导管敷设DN25，管内穿3根BV-6mm2线。
由ALD引出两条回路W1照明回路，半硬塑料管管内穿2根BV-2.5mm2线。
W2为备用回路系统图四（电施D-06）由AL1断路器的进线侧引出一条回路作为AL2的电源进线，半硬塑料管DN32，管内穿BV-10 mm2线。
由AL1引出两条回路W1照明回路，管内穿2根BV-2.5mm2线。
W2为备用回路。
由AL2引出四条回路W1、W2照明回路，采用刚性塑料管敷设DN15，管内穿2根BV-2.5mm2线。
W3、插座回路，采用刚性塑料管敷设DN15，管内穿3根BV-2.5mm2线。
（五）、平面图1、地下室动力平面图中表示的内容是：配电箱、电动设备的具体的位置、电气线路的走向及敷设部位，例如：从APD-2引出的两条回路至污水泵(1.5KW)采用镀锌钢导管DN20管内穿4根BV-1.5 mm2线,沿地面敷设。
从APD-3引出两条回路至消防水泵（30KW）采用镀锌钢导管DN40,管内穿3根BV-25 mm2线和1根BV-16mm2线沿地面敷设。
地下室照明平面图表示出接地装置的安装的具体的平面位置,人工接地体为DN50的镀锌钢管,长度为 2.5M；接地线采用-40×4的镀锌扁钢，埋深地下1M。
2、地下室照明平面图地下室平面图中表示出地下室照明配电箱ALD的安装位置，从图中可知地下室的灯具有防水防尘灯、座灯头、半圆吸顶灯、一个暗装三联单控开关。
灯具的电源从ALD引出，经开关分别控制防水灯及座灯头，并从半园吸顶灯位盒（或接线盒）处引出一条回路至1层在图中○2轴处。
学生练习读图：一层、二层平面图的线路的走向。
图1-2 某试验室一层照明平面图图1-3 某试验室一层照明平面图图 1-4 住宅楼建筑防雷平面图、立面图 (a) 平面图 (b) 立面图图 1-5 住宅建筑接地平面图。
