光伏电站功率控制系统调试与应用
光伏发电系统现场调试技术分析

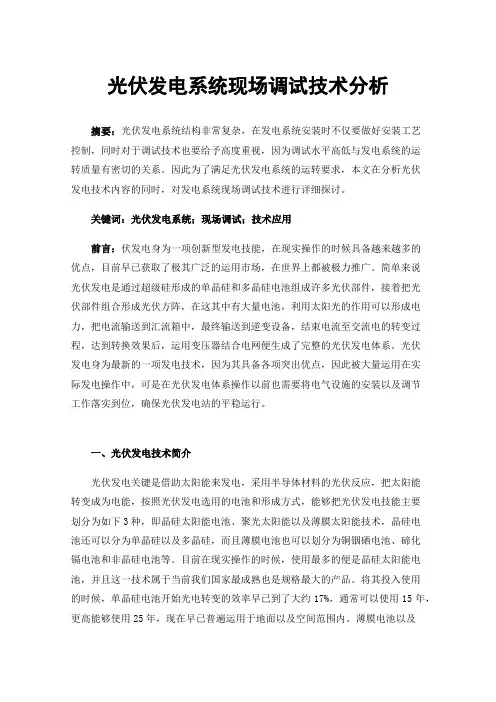

光伏发电系统现场调试技术分析摘要：光伏发电系统结构非常复杂，在发电系统安装时不仅要做好安装工艺控制，同时对于调试技术也要给予高度重视，因为调试水平高低与发电系统的运转质量有密切的关系。
因此为了满足光伏发电系统的运转要求，本文在分析光伏发电技术内容的同时，对发电系统现场调试技术进行详细探讨。
关键词：光伏发电系统；现场调试；技术应用前言：伏发电身为一项创新型发电技能，在现实操作的时候具备越来越多的优点，目前早已获取了极其广泛的运用市场，在世界上都被极力推广。
简单来说光伏发电是通过超级硅形成的单晶硅和多晶硅电池组成许多光伏部件，接着把光伏部件组合形成光伏方阵，在这其中有大量电池，利用太阳光的作用可以形成电力，把电流输送到汇流箱中，最终输送到逆变设备，结束电流至交流电的转变过程，达到转换效果后，运用变压器结合电网便生成了完整的光伏发电体系。
光伏发电身为最新的一项发电技术，因为其具备各项突出优点，因此被大量运用在实际发电操作中，可是在光伏发电体系操作以前也需要将电气设施的安装以及调节工作落实到位，确保光伏发电站的平稳运行。
一、光伏发电技术简介光伏发电关键是借助太阳能来发电，采用半导体材料的光伏反应，把太阳能转变成为电能，按照光伏发电选用的电池和形成方式，能够把光伏发电技能主要划分为如下3种，即晶硅太阳能电池、聚光太阳能以及薄膜太阳能技术，晶硅电池还可以分为单晶硅以及多晶硅，而且薄膜电池也可以划分为铜铟硒电池、碲化镉电池和非晶硅电池等。
目前在现实操作的时候，使用最多的便是晶硅太阳能电池，并且这一技术属于当前我们国家最成熟也是规格最大的产品。
将其投入使用的时候，单晶硅电池开始光电转变的效率早已到了大约17%，通常可以使用15年，更高能够使用25年，现在早已普遍运用于地面以及空间范围内。
薄膜电池以及其他种类的太阳能电池，比较适宜运用在沙漠电站，因为薄膜电池自身的弱光反应很强，因此可以运用在建筑业光伏发电这一项目中，可是因为衰减性能强，会缩减电池的转化效率，并且这一设施的成本也很高。
光伏板安装调试测试全面指南

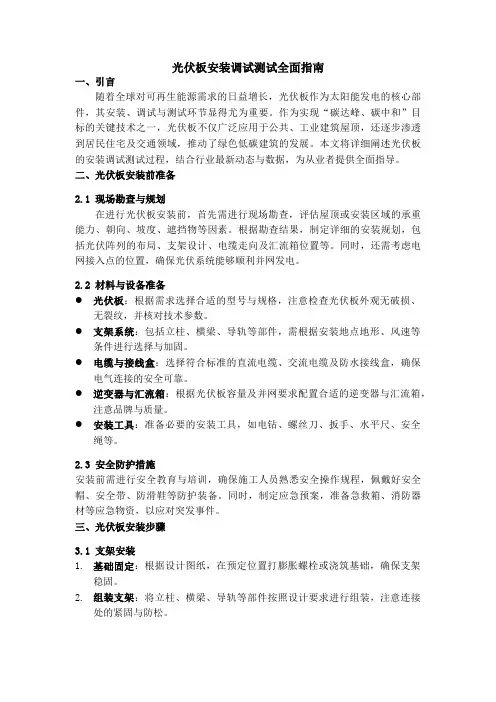

光伏板安装调试测试全面指南一、引言随着全球对可再生能源需求的日益增长，光伏板作为太阳能发电的核心部件，其安装、调试与测试环节显得尤为重要。
作为实现“碳达峰、碳中和”目标的关键技术之一，光伏板不仅广泛应用于公共、工业建筑屋顶，还逐步渗透到居民住宅及交通领域，推动了绿色低碳建筑的发展。
本文将详细阐述光伏板的安装调试测试过程，结合行业最新动态与数据，为从业者提供全面指导。
二、光伏板安装前准备2.1 现场勘查与规划在进行光伏板安装前，首先需进行现场勘查，评估屋顶或安装区域的承重能力、朝向、坡度、遮挡物等因素。
根据勘查结果，制定详细的安装规划，包括光伏阵列的布局、支架设计、电缆走向及汇流箱位置等。
同时，还需考虑电网接入点的位置，确保光伏系统能够顺利并网发电。
2.2 材料与设备准备●光伏板：根据需求选择合适的型号与规格，注意检查光伏板外观无破损、无裂纹，并核对技术参数。
●支架系统：包括立柱、横梁、导轨等部件，需根据安装地点地形、风速等条件进行选择与加固。
●电缆与接线盒：选择符合标准的直流电缆、交流电缆及防水接线盒，确保电气连接的安全可靠。
●逆变器与汇流箱：根据光伏板容量及并网要求配置合适的逆变器与汇流箱，注意品牌与质量。
●安装工具：准备必要的安装工具，如电钻、螺丝刀、扳手、水平尺、安全绳等。
2.3 安全防护措施安装前需进行安全教育与培训，确保施工人员熟悉安全操作规程，佩戴好安全帽、安全带、防滑鞋等防护装备。
同时，制定应急预案，准备急救箱、消防器材等应急物资，以应对突发事件。
三、光伏板安装步骤3.1 支架安装1.基础固定：根据设计图纸，在预定位置打膨胀螺栓或浇筑基础，确保支架稳固。
2.组装支架：将立柱、横梁、导轨等部件按照设计要求进行组装，注意连接处的紧固与防松。
3.调整角度：根据当地纬度与光照条件，调整支架角度，使光伏板能够最大程度接收太阳辐射。
3.2 光伏板安装1.搬运与放置：使用吊车或人力将光伏板搬运至安装区域，轻轻放置在支架上，避免碰撞。
太阳能电气系统调试方案
太阳能电气系统调试方案1. 背景和目的本文档旨在提供太阳能电气系统调试方案，以确保系统能够正常运行和高效工作。
调试的目的是排除可能存在的问题并调整系统参数，以实现最佳性能和稳定性。
2. 调试步骤步骤一：检查组件连接- 检查光伏组件与太阳能电池板之间的连接是否牢固无松动。
- 检查电池板与逆变器之间的连接是否正常。
步骤二：检查电池组与逆变器连接- 确保电池组与逆变器之间的连接正确无误。
- 检查连接引线是否损坏或接触不良。
步骤三：检查逆变器设置- 检查逆变器的参数设置是否与系统要求一致。
- 确保逆变器的工作模式选择正确。
步骤四：检查电池参数设置- 根据系统要求，检查电池的电压、充电电流和放电电流设置是否正确。
- 确保电池保护参数设置合理，以避免过充或过放的情况发生。
步骤五：检查电气连接和保护- 检查系统中的电气连接是否牢固可靠。
- 确保保险丝和断路器的选择和设置符合系统需求。
步骤六：系统启动和运行测试- 启动系统并监测其运行情况。
- 检查系统的电流输出和电池状态是否正常。
步骤七：性能优化调整- 根据实际情况进行调整，以提高系统的性能和效率。
- 确保系统在不同环境条件下都能正常工作。
3. 结论本调试方案提供了一系列步骤，以确保太阳能电气系统能够正常运行和高效工作。
在进行调试时，请仔细检查每个步骤，并根据实际情况进行调整和优化。
调试完成后，系统应能够达到预期的性能和稳定性要求。
请注意，本文档中所提到的一切内容仅供参考和指导，具体调试过程中请遵循相关技术标准和操作规程。
光伏电站无功控制策略
光伏电站无功控制策略光伏电站无功控制策略1. 引言光伏电站无功控制是光伏发电系统中非常重要的一部分，能够优化电网的功率因数和电压稳定性。
本文将介绍几种常见的光伏电站无功控制策略。
2. 固定功率因数控制固定功率因数控制是一种基本的无功控制策略，通过设置光伏电站输出功率中的无功功率部分来实现功率因数的控制。
该策略适用于对功率因数要求稳定的场景，如需要满足电网要求的场合。
•优点：–简单易实施，不需要复杂的算法和控制器；–能够满足功率因数要求，保证电网的稳定性。
•缺点：–无法适应电网负荷变化的情况；–对电网的响应速度较慢。
3. 电压无功特性曲线控制电压无功特性曲线控制是根据电压的变化特性来调整光伏电站的无功功率输出。
通过实时测量电网电压，电站根据预先设置的电压无功特性曲线来调整电站的无功功率。
•优点：–能够根据电网电压的实际情况及时调整无功功率；–可以有效提高电压的稳定性。
•缺点：–需要进行复杂的曲线拟合及计算，对计算能力要求较高；–预先设置的电压无功特性曲线需要经过一定的调试。
4. 无功功率响应控制无功功率响应控制是一种根据电网调度进行无功功率调整的策略。
光伏电站与电网保持通信，根据电网发出的无功功率指令来调整电站的输出功率。
•优点：–能够实时响应电网无功功率调度，根据电网需求灵活调整；–可以提高电网的稳定性和效率。
•缺点：–依赖于电网对光伏电站的控制能力，存在一定的依赖性；–需要与电网进行稳定的通信，对通信网络要求较高。
5. 基于模型的无功控制基于模型的无功控制是根据光伏电站的电气特性建立模型，通过模型来实现对光伏电站的无功功率的控制。
该策略可以根据电网的需求来调整电站的无功功率输出。
•优点：–可以根据电气特性建立较为准确的模型，提高控制的精确度；–可以根据电网要求灵活调整无功功率。
•缺点：–需要进行复杂的建模及计算，对计算能力要求较高；–模型的准确性需要进行验证和修正。
6. 总结光伏电站无功控制策略是光伏发电系统中的重要环节。
分布式光伏发电并网调试方案
光伏电站并网调试方案批准审核编制一、并网准备1.直流部分(1)检查光伏阵列1)确保天气条件稳定，选择在光伏阵列输出稳定的情况下进行试运行；2)记录现场环境参数(电压、温度、光照强度)；3)检查组串接线的极性，确保无接错。
4)测量组串总线开路电压，确保DC输入极性正确，记录并测量每一路DC(开路)电压，每路电压值应几乎相同，并且不超过逆变器允许的最大直流电压值。
(2)检查电缆绝缘绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。
对1000V以下的电缆测量时用1000V绝缘电阻测试仪，分别测量线芯对铠装层、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。
2.逆变器本体测试(1)在逆变器上电前的检查：1)检查确保逆变器直流断路器均处于OFF位置；2)检查逆变器是否已按照用户手册、设计图纸、安装要求等安装、接线完毕；3)检查确认机器内所有螺钉、线缆、接插件连接牢固，器件(如吸收电容、软启动电阻等)，无松动、损坏；4)检查防雷器、熔断器完好、无损坏；5)检查确认DC连接线缆极性正确，端子连接牢固；6)检查AC电缆连接，电压等级、相序正确，端子连接牢固；7)检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；8)检查逆变器的通讯线缆是否连接牢固，所有逆变器通讯端子的接线极性是否一致；(2)检查逆变器设置1)选择光照充足时刻，确认组串接线极性正确后，断开逆变器输出侧交流断路器，将逆变器直流开关旋至位置“ON”；2)若直流电压超过逆变器启动电压，其液晶屏激活，操作按键，检查逆变器的所在国家代码、保护参数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置；3）检查逆变器的通讯连接是否成功（在箱变侧，利用UPS及直流屏为保护装置及通讯装置供电）；4）检查完毕后，将逆变器直流开关旋至位置“OFF”。
3.交流汇流箱部分检查交流汇流箱各开关是否完好，开关合分是否到位，触头接触是否良好。
论文AGCAVC在光伏电站的应用
论文AGC/AVC在光伏电站的应用
AGC（Automatic Generation Control）和AVC（Automatic Voltage Control）是在光伏电站中应用的重要技术，用于实现电网的稳定性和可靠性。
1. AGC（自动发电控制）：AGC是一种控制系统，用于监测和调整电站的发电功率，以满足电网对功率平衡的需求。
在光伏电站中，由于太阳能发电的波动性，系统需要根据电网需求进行功率调整来保持电网的稳定。
AGC可以监测电网负荷、频率以及其他参考信号，并根据这些信息调整光伏电站的发电功率，使其与电网负荷需求保持匹配。
2. AVC（自动电压控制）：AVC是用于监测和维持电网电压稳定的控制系统。
在光伏电站中，电能注入电网会对电网的电压产生影响。
AVC可以监测电网电压的变化，并根据设定的电压范围进行调整和控制。
当电网电压过高或过低时，AVC可以通过控制光伏电站的发电功率调整电网电压，保持其在合理范围内。
通过应用AGC和AVC技术，光伏电站可以灵活地对电网要求进行响应，保持电网的稳定性和可靠性。
这有助于减少电网的暂态和稳态扰动，提高电网的品质和可调度性。
同时，AGC和AVC还可以支持电网的频率和电压调节功能，同时与其他电源进行协调，实现电网的平衡和稳定。
需要注意的是，AGC和AVC的具体实施方式可能因电网要求、光伏电站规模和技术特点而有所不同。
因此，在光伏电站中应用AGC和AVC技术时，需根据实际情况进行系统设计、参数设置和性能调试，确保其正常运行和达到预期的效果。
并网光伏电站调试报告
并网光伏电站调试报告一、调试目的和背景：随着清洁能源的发展和应用，全球范围内并网光伏电站的建设也日益增多。
并网光伏电站调试是确保电站安全可靠运行的重要环节，对于保证光伏电站的发电效率和电网的稳定运行起着至关重要的作用。
本调试报告旨在对一座并网光伏电站的调试情况进行详细记录和总结。
二、调试内容及过程：1.准备工作在进行并网光伏电站调试之前，我们首先对电站的设备和系统进行了全面检查和测试。
检查的内容包括太阳能电池板及其安装支架、逆变器、直流汇流箱、交流配电柜等设备的正常工作状态。
同时，我们还针对电站的架构和布局进行了评估，确保安全可靠。
2.光伏电池板与逆变器调试接下来，我们开始对光伏电池板和逆变器进行调试。
首先，我们检查电池板的连接情况，确保电池板与逆变器之间的连接线路正确无误。
然后，我们对电池板的输出电压和电流进行测试，确保其达到设计要求。
接着，我们对逆变器进行了整体性能测试，包括输出功率、效率等参数的检测。
3.并网调试调试并网光伏电站是整个调试过程的重中之重。
我们首先对电站的接入点进行评估和筛选，确保其符合电网要求。
然后，我们调整逆变器的输出参数，包括电压、频率、功率因数等，使其与电网保持同步。
接着，我们对电站的并网保护装置进行了测试和检验，确保其具备过电流、过压等保护功能。
最后，我们进行了并网试运行，监测电站的发电情况和电网的运行情况，确保其稳定并安全地向电网输出电能。
4.总结和改进建议通过对光伏电站的调试，我们发现了一些问题，并及时采取了相应的措施解决。
但同时，我们也认识到调试工作还存在一些不足之处，需要进一步改进。
针对这些问题，我们提出以下改进建议：在光伏电池板安装过程中，应采取更加严格的检查措施，确保电池板的连接可靠性；在并网调试过程中，应加强与电网管理部门的沟通和合作，确保电站与电网完全符合要求。
三、调试结果及效果：通过调试，我们使光伏电站顺利并网运行，并实现了电站的最大化发电效率。
电站的发电功率达到了预期目标，并且电网的运行也保持了稳定。
光伏项目系统调试方案
光伏项目系统调试方案1 检验前的准备工作1、检查装置的原理接线图（设计图）及与之相符合的二次回路安装图，电缆敷设图，电缆编号图，断路器操动机构图，电流、电压互感器端子箱图及二次回路分线箱图等全部图纸以及成套保护、自动装置的原理和技术说明书及断路器操动机构说明书，电流、电压互感器的出厂试验报告等。
2、根据设计图纸，到现场核对所有装置的安装位置是否正确。
3、对装置的整定试验，应按有关继电保护部门提供的定值通知单进行。
工作负责人应熟知定值通知单的内容，核对所给的定值是否齐全，所使用的电流、电压互感器的变比值是否与现场实际情况相符合。
4、继电保护检验人员在运行设备上进行检验工作时，必须事先取得升压站技术负责人的同意，遵照电业安全工作相关规定履行工作许可手续，并利用专用的连接片将装置的所有出口回路断开之后，才能进行检验工作。
5、检验现场应提供安全可靠的检修试验电源，禁止从运行设备上接取试验电源。
6、检查装设保护和通信设备室内的所有金属结构及设备外壳均应连接等电位地网。
7、检查装设静态保护和控制装置屏柜下部接地铜排已可靠连接于等电位地网。
8、检查等电位接地网与场、站主接地网紧密连接。
2 系统调试内容2.1 光伏组串调试光伏组串调试见表。
光伏组串调试内容2.2 逆变器调试1、逆变器的调试工作由生产厂家配合进行。
2、逆变器控制回路带电时，应对其作如下检查：工作状态指示灯、人机界面屏幕显示应正常；人机界面上各参数设置应正确；散热装置工作应正常。
3、逆变器直流侧带电而交流侧不带电时，应进行如下工作：测量直流侧电压值和人机界面显示值偏差应在允许范围内；检查人机界面显示直流侧对地阻抗值应符合要求。
4、逆变器直流侧带电、交流侧带电，具备并网条件时，应进行如下工作：测量交流侧电压值和人机界面显示值之间偏差应在允许范围内；交流侧电压及频率应在逆变器额定范围内，且相序正确；具有门限位闭锁功能的逆变器，逆变器盘门在开启状态下，不应做出并网动作。
光伏电站电气调试报告
光伏电站电气调试报告XXXX20MWP光伏发电项目电气调试报告XXXX20MW光伏电站项目电气调试报告批准审核编制--XXXX20MWP光伏发电项目电气调试报告2016 12 10一、编制说明本调试大纲适用于光伏发电项目安装工程中电气安装工程各设备的调试试验。
主要包括：真空断路器、避雷器、电流互感器、电压互感器、隔离开关、干式电力变压器、电力电缆、35KV及以下配电装置、厂用电装置等设备的一次试验及二次检验；二次系统的调试工作包括：保护装置、二次回路试验等；全厂所有电气一次设备按GB50150-2006进行调试，对于规范中没有规定的设备可参照制造厂家产品要求执行。
综合保护设备及相关联设备的调整试验按《继电保护和电网安全自动装置检验规程》DL/T995-2006中要求及实际情况调校、检验，特殊保护装置参照出厂产品技术条件进行调校。
二、编制依据2.1施工图纸2.2施工规范2.2.1《电气装置安装工程电气设备交接试验标准》GB50150-20062.2.2《施工现场临时用电安全技术规范》JGJ46-20052.2.3《继电保护和电网安全自动装置检验规程》DL/T995-20062.3随机资料--XXXX20MWP光伏发电项目电气调试报告三、35kV高压柜试验项目：3.1真空断路器1、测量绝缘电阻；采用5000V兆欧表，不低于4000兆欧；2、测量每相导电回路的电阻；3、交流耐压试验：相对地76KV,断口76KV；4、测量断路器主触头的分、合闸时间，测量分合闸的同期性，测量合闸时触头的弹跳时间；用开关机械特性测试仪，测量开关的机械特性。
5、测量分、合闸线圈的绝缘电阻和直流电阻，应符合规定；6、断路器操动机构的试验；3.2互感器1)测量绕组的绝缘电阻；2）交流耐压试验；相对二次及地76KV 一分钟；3）测量绕组的直流电阻；4）测量接线组别和极性；5）误差测量；3.3支柱绝缘子1)测量绝缘电阻；2）交流耐压试验；试验电压76kV 1分钟。
光伏发电技术与应用专业《0510- 光伏发电系统安装、调试》
和本钱。
• 电缆的选取应当注意：导线压降小于3％，导线温度 <20度，考
• 虑导线的强度，机外连线不得低于025 mm2; • 2、使用过程中如果出现连续阴天，应当适当减少负荷
• 太阳电池的调试：安装结束要检查正负极性，测量开路电压和短路电流，并 检查接线质量；光伏电站安装完毕要先测量总的电压和电流，如果不正常， 那么应当断开各个支路分别测量。
第一页，共十七页。
正南
太阳高度角
L L
太阳方位角
冬至上午9：00
第二页，共十七页。
太阳电池地面安装
第三页，共十七页。
太阳电池屋顶安装〔一〕
第十二页，共十七页。
大型逆变器的接线端子图
负载 接地
蓄电池
第十三页，共十七页。
第二讲 光伏系统的安装、调试和运行〔五〕
• 其他设备的安装 ：户用系统还应当包括灯具、开关、插座的 安装，同样要注意电缆的选取，安装的可靠性和平安性；光伏 电站还要安装交流配电柜、输出限荷器、避雷针、防雷箱、输 电线路和进户线等。
• 或适当缩短工作时间，尽可能防止蓄电池发生过放电。
第十四页，共十七页。
导线选取的计算
R＝
L／S
：铜的电阻率＝00176 10－6欧姆米〔20 C〕
L：导线长度〔米〕
S:导线截面积〔平方米〕
V=I R
如果：10W的光伏电站，2000米远，导线多粗？假定
光伏系统的安装、调试和运行〔一〕
• 太阳电池的安装 ：安装地点〔防止遮挡〕，太阳电池支架，电池板的螺丝，电缆的 选型〔抗上下温和紫外线老化〕，电缆的密封引出，方阵引出线，安装方向、角度和 平安，接头注意牢靠和防腐；光伏电站还要考虑方阵根底 ，安装高度，电池板的一致 性，接线箱〔含防反充二级管和防雷保安器〕，太阳电池方阵间距以及方阵支架的接 地等。
光伏智能电站电气调试若干问题的分析和处理
光伏智能电站电气调试若干问题的分析和处理摘要：光伏电站的经济效益与电气设备的正常运行具有直接关系，要想充分利用太阳能，提升光伏电站的经济效益，必须要重视电气设备的运行与维护。
光伏智能电站运行期间必须做好电气调试工作，尤其在电气设备安装试运后需要对其性能进行调试，目的是优化调整试验新能源光伏电气接入后的设备系统。
在信息化智能技术快速发展过程中，电气设备技术参数发生了改变，本文围绕某光伏智能电站电气调试过程中若干调试分类问题，从四个方面展开分析和讨论，以维护新型能源接入传统电力系统后的安全稳定运行，为相关工作人员提供参考。
关键词：光伏智能电站；电气调试；问题；处理引言太阳能光伏发电能充分利用阳光资源，将光能转换为电能，太阳能可再生且不会对环境造成污染，是一种较为理想的新能源。
但是，光伏电站在发电过程中电气设备常会出现一些问题，因此，解决电气设备常见故障，维持设备的正常运行，对提升光伏电站的经济效益具有重要作用。
1光伏电站电气设备运行原理及故障解决的现实意义太阳能作为一种清洁的可再生能源，可为国家的进步与发展提供助力。
光伏发电是充分利用太阳能的重要方式之一，光伏电站能将光能转换为电能，满足社会用电需求。
太阳能电池板、控制器以及逆变器组成光伏发电系统，光伏组件能将太阳能转换为电能，而后通过控制器与逆变器等装置将电能应用到日常的用电需求中去。
随着科学技术的发展，光伏发电技术在诸多场合中均有应用，其范围越来越广泛，任何用电领域几乎都可以应用到光伏发电，光伏电站的正常运行也越来越受到广大社会群体的重视。
光伏发电必然需要用到电气设备，而电气设备的质量直接关乎到光伏电站的发电情况。
因此，相关技术人员需要经常对光伏电站的电气设备进行检查维修，以保持电气设备的正常运行，对于电气设备常出现的故障问题也要进行及时解决，以此来最大程度发挥电气设备的功能，并充分延长电气设备的使用寿命，这对充分利用太阳能资源具有重要意义。
2电站电气设备调试问题2.1障检测与分析工作并不完善光伏电站中的电气设备结构较为复杂，设备与设备之间的差异性较大，且设备具有不同的运转方式，若部分电气设备出现故障，维修人员未能第一时间进行抢修，就有可能扩散至其他设备，导致整体的电器系统瘫痪，影响到系统后续的运行安全以及光伏电站日常的运转效率。
分布式光伏电站调试方案
分布式光伏电站调试方案背景介绍随着可再生能源的不断发展，光伏电站在全球范围内得到了广泛的推广和应用。
与传统的集中式光伏电站不同，分布式光伏电站由多个光伏组件构成，分布在不同的地理位置上。
分布式光伏电站的建设和调试需要进行专门的规划和设计，以确保整个系统的运行安全可靠。
本文将介绍分布式光伏电站调试的方案和步骤。
1. 调试前的准备工作在进行分布式光伏电站的调试之前，需要完成以下准备工作：•设计和规划：根据光伏电站的地理位置、光照条件和设备布局等因素，完成光伏电站的设计和规划工作，包括电站的容量和布局等。
•安全检查：确保所有设备和电缆连接正常，并符合相关的安全要求和标准。
•设备检查：对所有光伏组件、逆变器和其他关键设备进行检查，确保其正常工作，并记录相关信息。
•数据采集系统：确保数据采集系统正常工作，并能够监测和记录光伏电站的运行状态和性能参数。
2. 调试步骤2.1 系统连接和设置•确保所有设备的电缆连接正确，并牢固可靠。
特别是光伏组件之间和逆变器与电网之间的连接。
•针对逆变器和数据采集系统，按照供应商提供的说明，进行系统设置和参数调整。
2.2 系统开机和初始化•按照操作手册的说明，逐个启动光伏组件和逆变器，并确保系统按照预期的顺序启动。
•检查系统的初始化过程，包括电网连接、光伏组件的MPPT跟踪等，确保系统能够正常启动和运行。
2.3 系统性能测试和调整•使用专业的测试设备和工具，对光伏组件和逆变器的性能进行测试和评估。
•通过调整逆变器的工作参数，优化系统的性能和发电效率。
•监测和记录系统性能参数，包括发电量、逆变器效率、电网耦合等，以便后续的分析和优化。
2.4 网络调试和接入•将分布式光伏电站接入至电网，确保与电网的稳定连接。
•进行电网并联测试，检查和调整电站与电网之间的互动，确保电站符合电网要求和标准。
•完成与电力公司的必要报告和验收程序。
2.5 监控系统调试和运行验证•确保数据采集系统能够准确地监测和记录光伏电站的运行状态和性能参数。
吴忠第三十光伏电站光功率预测系统调试报告
吴忠第三十光伏电站光功率系统调试报告运行单位：宁夏中自太阳能光伏发电有限公司安装调试单位：南京南瑞继保电气有限公司日期： 2016/08/24光功率预测系统调试报告一、工程简介吴忠第三十光伏电站光伏电站坐落于吴忠市红寺堡区，产权属于宁夏中自太阳能光伏发电有限公司。
电站通过110 kV 吴光三0线上网。
二、版本号机功能简介（1）版本号吴忠第三十光伏电站光功率预测系统的版本号为：PCS-9700 -PF （2）功能简介1、实时监视信息：光伏电站当前的实时气象数据，包括辐射强度、温度、风速等；光伏电站当前实时电气量，包括光伏电站实时出力、各个逆变器的工作状态等。
2、历史信息查看：以WEB形式曲线方式展示实时气象数据，包括辐射强度、温度、风速等；光伏电站当前实时电气量，包括光伏电站实时出力、各个逆变器的工作状态等。
3、预测结果展示：包括所有预测的结果，以曲线和二维表的方式展示。
4、误差统计分析：包括短期和超短期的均方根误差的计算、显示。
软件系统架构如下图所示：各个软件模块的功能如下：1、功率预测数据库：是程序数据核心模块，功率预测系统所有的数据交互都通过功率预测数据完成。
存储的数据包括：数值天气预报、历史气象监测数据、历史电气量数据、历史功率数据、短期超短期功率预测数据。
南瑞继保PCS9700光伏功率预测系统采用MYSQL 数据库作为数据库支撑平台软件。
2、WEB 人机界面：是用户和功率预测系统交互的接口，以WEB 方式展示，界面友好、易学易用。
主要功能包括数值天气预报、历史气象监测数据、历史电气量数据、历史功率数据、短期超短期功率预测数数值天气预报预报辐射强度、温实时气象数据实测辐射强度、温光伏电站电气量实时电站功率、所有据的曲线和二维表方式展示，并能够在短期和超短期功率预测曲线上显示预测精度。
3、数值天气预报处理程序：主要功能是自动从南瑞继保NWP数据中心下载数值天气预报数据，并执行解压缩等预处理，然后通过反向隔离装置将数据传送到功率预测服务器的商业数据库。
施工方案解析光伏发电站设备安装与调试
施工方案解析光伏发电站设备安装与调试光伏发电作为清洁能源的一种重要形式，正得到越来越多的关注和应用。
光伏发电站作为光伏发电系统的核心设施，设备的安装与调试是确保发电站正常运行的重要环节。
本文将对光伏发电站设备安装与调试的关键步骤进行详细解析。
一、设备安装1. 基础工程施工光伏发电站设备的安装首先需要进行基础工程施工。
基础工程包括场地平整、基础桩基础、钢结构搭建等环节。
在施工前，需要对场地进行勘测，保证土地的承载力符合要求，并根据设计要求进行场地平整，确保设备的安装基础平稳可靠。
2. 组件及支架安装光伏发电站的关键组成部分是光伏组件和支架，它们的安装需要严格按照设计图纸和要求进行操作。
在安装过程中，需确保组件与支架的连接牢固可靠，以抵御外界风力和其他不良环境因素的影响。
3. 电缆敷设与连接安装光伏组件和支架后，需要进行电缆敷设与连接。
电缆敷设需要根据工程设计要求进行规划，合理布置电缆路径，保证电缆整洁美观。
在连接过程中，应注意对接头的防水处理，确保连接的稳定性和安全性。
4. 逆变器安装逆变器是光伏发电系统的核心设备，安装正确与否直接影响系统的发电效率和安全性。
在逆变器安装过程中，要根据相关规范和操作指南，保证逆变器与电缆连接的准确无误，同时要确保逆变器的散热良好，避免过热损坏设备。
二、设备调试1. 系统检查与启动设备安装完成后，需要进行系统检查与启动工作。
首先，应对光伏组件进行全面检查，确保组件无损坏、无阴影覆盖等问题。
其次，对逆变器、电表、接地系统等设备进行检查，并依次启动。
在启动过程中，需密切关注系统运行指示灯是否正常，确保系统能够正常运行。
2. 参数调整与优化设备启动后，需要对系统的参数进行调整和优化。
根据实际情况和发电站的性能要求，对逆变器、电压控制器、电池组等设备的电压、电流等参数进行调整，以达到最佳发电效果。
3. 故障排除与维护在设备调试过程中，可能会出现一些故障，如组件损坏、电缆连接松动等。
具有改进最大功率跟踪算法的光伏并网控制系统及其实现
具有改进最大功率跟踪算法的光伏并网控制系统及其实现一、本文概述随着全球能源结构的转型和清洁能源的大力发展，光伏发电作为一种可再生、无污染的能源形式，越来越受到人们的关注和青睐。
光伏并网控制系统作为光伏发电系统的核心组成部分，其性能直接影响到光伏电站的发电效率和运行稳定性。
最大功率跟踪（Maximum Power Point Tracking, MPPT）算法是光伏并网控制系统中的关键技术之一，它能够使光伏电池板在不同的光照和环境条件下始终以最大功率运行，从而提高整个光伏系统的发电效率。
本文首先介绍了光伏并网控制系统的基本原理和结构，包括光伏电池板的工作原理、逆变器的功能以及并网控制的基本策略。
在此基础上，详细阐述了传统最大功率跟踪算法的原理和存在的问题，如扰动观察法、增量电导法等。
随后，本文提出了一种改进的最大功率跟踪算法，通过引入新的控制策略和优化算法，旨在解决传统MPPT算法在快速变化的光照条件下的响应速度和跟踪精度问题。
本文的重点在于详细描述了改进最大功率跟踪算法的设计和实现过程，包括算法的理论基础、控制策略的选择、优化算法的应用以及实验验证等。
通过实验数据的分析和对比，验证了改进算法的有效性和优越性。
本文总结了研究成果，并展望了未来光伏并网控制系统的发展趋势和应用前景。
通过本文的研究，旨在提高光伏并网控制系统的最大功率跟踪性能，为光伏电站的高效稳定运行提供理论支持和技术保障。
同时，本文的研究成果也为相关领域的研究人员和技术人员提供了有益的参考和借鉴。
二、光伏并网控制系统概述光伏并网控制系统是用于将光伏发电系统与电网连接的设备和算法的集合。
其主要功能是实现最大功率点跟踪（Maximum Power Point Tracking，MPPT），以最大化光伏系统的发电效率，并将光伏发电系统的输出功率与电网需求相匹配。
光伏电池板：作为光伏发电系统的核心组件，光伏电池板将太阳能转化为直流电能。
逆变器：将光伏电池板输出的直流电能转换为交流电能，以适应电网的要求。
光伏发电站电气设备安装与调试工作要点分析
光伏发电站电气设备安装与调试工作要点分析摘要：在目前的电力行业中，光伏发电是一种重要的发电方式，它可以有效地利用太阳能，为人们提供优质的电能，以满足人们的用电需求。
随着光伏板的不断增加，其安装、调试工作面临着很大的考验。
基于此，本文以光伏发电站的电气设备为例，阐述其安装和调试工作的要点所在，以期光伏发电在电力行业的长久发展。
关键词：光伏发电；电气设备；安装与调试引言：在过往常规发电工作中，消耗大量的煤炭，不仅导致能源短缺，还会在燃烧过程中排放大量的污染物，导致了空气污染。
在绿色化发展模式下，应将光伏发电系统引入其中，使用洁净、无污染的太阳能发电，可以促进能源资源结构的优化与调整，进而促进电力产业的可持续发展。
在光伏发电系统的运作过程中，需要各电力装置、电气设备等之间相互协调，以达到最大限度地提高太阳能发电系统的能源利用率。
所以，应该在安装和调试过程中，对设备进行标准化的控制，防止设备出现故障，为后期的运营和检修工作打下坚实的基础，从而减少光伏发电站的运营风险。
一、光伏发电站电气设备安装工作要点（一）逆变器在直流电通过逆变器向交流电转换过程中，为了保证逆变器装置的安全运行，必须对起其进行严格的安装控制。
施工方要对现场施工环境进行考察，确保在设备运行过程中可以获得良好的光线强度，对设备的运行状态进行改进，避免在外界环境因素的影响下，发生严重的故障。
为了对倒相机的安装进行支持，由于倒相机的重量是逐步增加的，所以在安装时要保证支持系统的稳定，避免在工作时发生不稳定现象；对平台的水平性进行了严密的检查，使其水平性保持在容许的范围之内，并对其进行了有效的施工控制，并对其进行了及时的纠正。
（二）光伏板光伏板是将太阳能转化为直流电能的一个重要环节，其特性直接影响到整个光伏电站的运行效率。
当前，太阳能电池面板以半导体硅单晶为主体，在安装之前，需要对其基础特性进行测试，以保证其满足预定的需求，并将有缺陷的光伏板淘汰。
光伏发电系统整套启动调试技术
45INSTALLATION2023.5李晓斌（山西省安装集团股份有限公司 太原 030024）摘 要：光伏发电整套启动调试是光伏发电系统投运前的最后一道工序，是安全投运的重要保障。
本文以20MW分布式光伏发电系统整套启动调试为例，分析总结了整套启动流程及调试过程中的重点难点，使整个光伏发电系统安全投运，为同类工程提供了技术参考。
关键词：分布式光伏 整套启动 并网发电 调试技术中图分类号：TM615 文献标识码：B 文章编号：1002-3607（2023）05-0045-03光伏发电系统整套启动调试技术屋顶光伏电站调试过程中涉及到的电气设备及元器件多、交直流电压等级多，容易导致设备送电范围及电压类型接入错误，造成事故。
基于此，本文在启动调试过程中通过严格区分带电设备及细分调试流程，总结了一套光伏发电系统调试方法，以期保证光伏区各系统投运一次成功。
1 工程概况本屋顶光伏工程建设规模为20MW，新建35kV一座变电站，设1台35kV变压器、1套SVG装置。
电气预制舱内共计7台35kV高压柜及多台二次系统屏柜，其中4台开关柜、1台计量柜、1台PT柜、1台接地变柜。
光伏组件以屋顶平铺式和31°倾角固定式两种方式安装（见图1）。
光伏板安装74,184块，集成光伏逆变装置16台、汇流箱223个。
现场每24片270W光伏板串联为一串，汇集16串组件并入1个直流汇流箱汇集。
全区域分为16个1.3MW光伏发电单位，每个单元配2台630kW逆变器和1台1250kVA的箱式变压器，将电压升至35kV，经2回35kV 集电线路接入35kV变电站（见图2）。
2 整套启动试验2.1 具备条件（1）光伏组件、汇流箱、逆变器、直流柜、配电柜、变压器、SVG无功补偿装置、综合保护测控系统、计算机监控系统、电能计费系统及电能监测装置、火灾报警系统等一、二次设备安装及静态调试完毕，均符合有关验收标准要求。
（2）光伏系统整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符合要求。
