纳米材料的光学性能讲述
纳米材料的光学性质及其应用
纳米材料的光学性质及其应用随着科学技术的不断发展，纳米科技在各个领域中得到越来越广泛的应用。
作为其中重要的一部分，纳米材料的光学性质得到了广泛的研究和应用。
本文将从纳米材料的光学性质和其应用两方面进行讨论。
一、纳米材料的光学性质纳米材料的尺寸在纳米级别，其光学性质与传统材料有很大的不同。
一方面，纳米材料的表面积大大增加，可能拥有传统材料表面积的上千倍甚至更多；另一方面，纳米材料的等效折射率可以因为量子限制、长程有序等因素而发生变化，因而拥有很强的电磁相互作用。
1. 光学响应纳米材料光学响应是指尺寸小于波长的结构对光的响应。
由于光的波长大于光子，光的响应主要是电子响应和全体响应，同样的也因此产生了光学谐振。
光的显微技术可以用于测量纳米材料的光学响应，包括反射率、透射率和散射率等。
2. 等效折射率纳米材料的等效折射率是指材料能引导电磁波的能力。
纳米材料可以通过结构性影响等效折射率，进而影响材料光的传输、借助、可视性等方面的性质。
3. 表面等离子体共振表面等离子体共振是指光在材料表面上的激发。
这在大尺寸的金属表面上就可以看到，而在纳米材料上，表面上的电荷响应可以积聚和增强，形成表面等离子体共振。
表面等离子体共振被研究得非常广泛，它的应用涉及到生物传感器、太阳能电池、光子晶体、光学数据存储等方面。
4. 散射光谱散射光谱中的散射响应包含了材料中的畸变、非均质性、杂质、结构等微细特性。
通过散射光谱，可以从微观层面上深入了解材料中的物性变化。
二、纳米材料的应用纳米材料的光学性质已经得到深入研究，并广泛应用于生物医学、化学传感器、图像传感器、纳米光电子学等领域，下面就咱们介绍几类应用。
1. 纳米材料在生物医学中的应用纳米材料在生物医学中的应用包括生物成像、细胞标记、药物递送和诊断等方面。
纳米材料的尺寸非常小，因此可以渗透细胞膜，这使其在诊断和治疗方面具有很大的应用前景。
2. 纳米材料在化学传感器中的应用纳米材料在化学传感器中的应用也非常广泛。
纳米材料的光学性质与表征
纳米材料的光学性质与表征纳米材料是目前材料科学中的热门研究领域，其独特的物理、化学性质使其具备广泛的应用潜力。
其中，纳米材料的光学性质与表征是一个备受关注的话题。
本文将从纳米材料的基本原理入手，探讨纳米材料的光学性质以及常用的表征方法。
一、纳米材料的基本原理在了解纳米材料的光学性质之前，先来了解一下纳米材料的基本原理。
纳米材料是指尺寸在纳米尺度范围内的材料，其尺寸通常在1到100纳米之间。
由于尺寸效应和表面效应的存在，与宏观材料相比，纳米材料在光学性质上表现出许多独特的现象。
二、纳米材料的光学性质1. 光学吸收与发射纳米材料在可见光谱和红外光谱范围内会出现明显的吸收峰和发射峰，这是由于纳米尺度下电子与光的相互作用而引起的。
纳米材料的吸收和发射峰位与其尺寸、形貌以及物理、化学性质等密切相关。
2. 表面增强拉曼散射纳米材料具有表面增强拉曼散射(SERS)效应，即在金属或碳基纳米结构表面发生的拉曼散射现象。
这一效应的产生主要是由于纳米结构表面的等离子激元共振导致电场增强效应，从而使信号增强数千倍甚至更高，极大提高了拉曼光谱的灵敏度。
3. 光子晶体与荧光共振能量转移纳米材料的光子晶体结构具有光子带隙，能够选择性地控制和引导光波的传播。
此外，纳米材料之间还存在着荧光共振能量转移现象。
这种共振能量转移能够将一个纳米材料的激发态能量转移到附近的纳米材料中，实现光能的有效转化和利用。
三、纳米材料的表征方法1. 透射电子显微镜(TEM)透射电子显微镜是一种常用的纳米材料表征方法，它通过透射电子束对纳米材料进行成像。
利用TEM可以观察到纳米尺度下的材料形貌、晶格结构以及单纳米颗粒的粒径等信息。
2. 扫描电子显微镜(SEM)扫描电子显微镜是一种通过扫描电子束进行成像的方法。
相比TEM，SEM更适用于观察纳米材料的表面形貌。
利用SEM可以获得纳米材料的表面形貌、粒径分布以及结晶状态等信息。
3. 紫外可见吸收光谱(UV-Vis)紫外可见吸收光谱是一种常用的光谱分析方法，能够测量纳米材料在紫外可见光区域的吸收光谱。
纳米材料的光学特性与应用研究
纳米材料的光学特性与应用研究哎呀，说起纳米材料，这可真是个神奇又有趣的领域！先来说说纳米材料的光学特性吧。
纳米材料的光学特性那叫一个独特！就拿纳米金属粒子来说，它们能展现出奇妙的表面等离子体共振现象。
啥是表面等离子体共振呢？简单来说，就是当光线照到这些纳米金属粒子上时，它们会对特定波长的光产生强烈的吸收和散射。
这就好像纳米金属粒子有自己独特的“喜好”，对某些光特别“钟情”。
我还记得有一次，在实验室里观察纳米金粒子的光学特性。
那时候，我们把纳米金粒子的溶液放在特殊的仪器下，当光线穿过时，溶液呈现出迷人的色彩变化。
原本金黄色的溶液，在不同的光照条件下，一会儿变成了深红色，一会儿又变成了紫色。
我当时就瞪大眼睛，心里充满了好奇和惊喜，就像发现了一个神秘的宝藏。
纳米材料的光学特性可不只是好看这么简单，它们在实际应用中也有着巨大的潜力。
比如说，在生物医学领域，纳米材料可以作为高效的生物标记物。
想象一下，医生能够通过特殊的光学检测手段，准确地追踪到体内的病变细胞，这都得益于纳米材料的出色光学性能。
还有啊，在光学传感器方面，纳米材料也是大显身手。
它们对环境中的微小变化极其敏感，就像一个超级灵敏的“小侦探”。
哪怕是一点点细微的化学物质浓度变化或者温度改变，都能通过光学信号被检测出来。
在能源领域，纳米材料也能发挥作用。
比如说太阳能电池，通过利用纳米材料的光学特性，可以提高对太阳光的吸收效率，让太阳能电池变得更加强大。
另外，纳米材料在光催化方面也有出色表现。
能够利用光能来促进化学反应的进行，这对于环境保护和能源转化都有着重要的意义。
总的来说，纳米材料的光学特性就像是一把神奇的钥匙，为我们打开了许多未知领域的大门。
随着科技的不断进步，相信未来纳米材料的光学特性会给我们带来更多意想不到的惊喜和突破。
说不定有一天，我们身边到处都充满了基于纳米材料光学特性的神奇产品，让我们的生活变得更加美好和便捷！。
纳米材料性能
纳米材料性能
纳米材料是一种具有特殊结构和性能的材料，其尺寸在纳米级别，通常是10^-
9米。
由于其微观结构的特殊性，纳米材料表现出许多独特的性能，包括力学性能、光学性能、电学性能、热学性能等方面。
本文将对纳米材料的性能进行详细介绍。
首先，纳米材料的力学性能表现出明显的尺寸效应。
当材料的尺寸缩小至纳米
级别时，其力学性能会发生显著变化。
例如，纳米材料的强度和硬度通常会显著提高，同时具有更好的韧性和延展性。
这使得纳米材料在材料加工和结构设计中具有广阔的应用前景。
其次，纳米材料的光学性能也备受关注。
由于纳米材料的尺寸接近光波长的量级，因此其与光的相互作用表现出独特的效应。
例如，纳米材料可以表现出显著的光学增强效应，使得其在光传感、光催化和光电器件等领域具有重要的应用价值。
此外，纳米材料还表现出优异的电学性能。
由于其特殊的电子结构和表面效应，纳米材料可以表现出优异的导电性、磁性和介电性等特点。
这使得纳米材料在电子器件、储能材料和传感器等领域具有广泛的应用前景。
最后，纳米材料的热学性能也备受关注。
纳米材料由于其尺寸效应和表面效应，通常表现出优异的热导率和热稳定性。
这使得纳米材料在热管理材料和纳米热电材料等领域具有重要的应用潜力。
总之，纳米材料具有独特的力学性能、光学性能、电学性能和热学性能，这些
性能使得纳米材料在材料科学、纳米技术和纳米工程等领域具有广泛的应用前景。
随着纳米材料研究的不断深入，相信纳米材料的性能将会得到进一步的提升，为人类社会的发展带来更多的惊喜和可能。
碳纳米管基材料的光学性能研究
碳纳米管基材料的光学性能研究碳纳米管是一种由碳原子通过特定方式排列而成的纳米材料，具有许多优异的性质，其中之一就是其独特的光学性能。
这些性能使得碳纳米管在科学研究和技术应用中具有重要的潜力。
首先，碳纳米管具有优异的光吸收能力。
由于其结构的特殊性，碳纳米管能够吸收可见光甚至近红外光谱范围的光线。
这使得它们在光学传感器和太阳能电池等领域的应用成为可能。
研究人员已经发现，碳纳米管可以有效地捕获太阳能并将其转化为电能，这对于可再生能源的发展具有重要意义。
其次，碳纳米管具有出色的光辐射特性。
当碳纳米管被激发时，会发射出特定波长的荧光。
这种荧光的波长可以通过调节碳纳米管的结构和尺寸来改变。
因此，碳纳米管可以用作荧光探针，用于生物医学领域的细胞成像和癌症诊断等应用。
研究人员还利用碳纳米管的光辐射特性开发了各种光学传感器和光学设备。
此外，碳纳米管还具有出色的光电效应。
研究人员发现，在光照下，碳纳米管可以呈现出电阻率的变化。
这使得碳纳米管可以应用于光控开关和光电器件等领域。
特别是在柔性电子学和光电子学领域，碳纳米管的光电效应被广泛研究和应用。
除了上述光学性能，碳纳米管还具有其他一些引人注目的性质。
例如，碳纳米管具有高度的导电性和热导性，这使得它们在电子器件和热传导材料方面具有广泛的应用潜力。
此外，碳纳米管还具有高度的机械强度和柔韧性，使其成为新型纳米复合材料和纳米纤维材料的理想基材。
需要指出的是，尽管碳纳米管具有许多出色的性能，但在实际应用中仍面临一些挑战。
首先，碳纳米管的制备和加工工艺仍然比较困难和昂贵。
其次，长碳纳米管的制备仍然是一个挑战，限制了其在一些领域的应用。
另外，碳纳米管在环境和生物体中的毒性和生物相容性问题也需要进一步研究。
综上所述，碳纳米管作为一种新型纳米材料，具有独特的光学性能，包括优异的光吸收能力、出色的光辐射特性和光电效应等。
这些性能使得碳纳米管在光学传感器、太阳能电池、荧光探针和光电器件等领域具有广泛应用潜力。

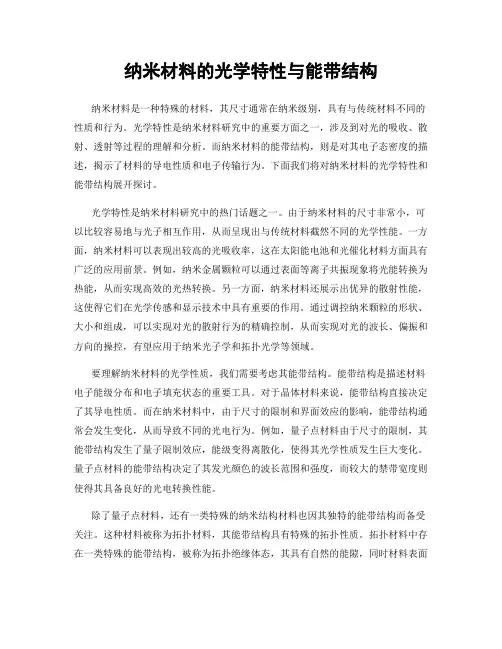

纳米材料的光学特性与能带结构
纳米材料的光学特性与能带结构纳米材料是一种特殊的材料，其尺寸通常在纳米级别，具有与传统材料不同的性质和行为。
光学特性是纳米材料研究中的重要方面之一，涉及到对光的吸收、散射、透射等过程的理解和分析。
而纳米材料的能带结构，则是对其电子态密度的描述，揭示了材料的导电性质和电子传输行为。
下面我们将对纳米材料的光学特性和能带结构展开探讨。
光学特性是纳米材料研究中的热门话题之一。
由于纳米材料的尺寸非常小，可以比较容易地与光子相互作用，从而呈现出与传统材料截然不同的光学性能。
一方面，纳米材料可以表现出较高的光吸收率，这在太阳能电池和光催化材料方面具有广泛的应用前景。
例如，纳米金属颗粒可以通过表面等离子共振现象将光能转换为热能，从而实现高效的光热转换。
另一方面，纳米材料还展示出优异的散射性能，这使得它们在光学传感和显示技术中具有重要的作用。
通过调控纳米颗粒的形状、大小和组成，可以实现对光的散射行为的精确控制，从而实现对光的波长、偏振和方向的操控，有望应用于纳米光子学和拓扑光学等领域。
要理解纳米材料的光学性质，我们需要考虑其能带结构。
能带结构是描述材料电子能级分布和电子填充状态的重要工具。
对于晶体材料来说，能带结构直接决定了其导电性质。
而在纳米材料中，由于尺寸的限制和界面效应的影响，能带结构通常会发生变化，从而导致不同的光电行为。
例如，量子点材料由于尺寸的限制，其能带结构发生了量子限制效应，能级变得离散化，使得其光学性质发生巨大变化。
量子点材料的能带结构决定了其发光颜色的波长范围和强度，而较大的禁带宽度则使得其具备良好的光电转换性能。
除了量子点材料，还有一类特殊的纳米结构材料也因其独特的能带结构而备受关注。
这种材料被称为拓扑材料，其能带结构具有特殊的拓扑性质。
拓扑材料中存在一类特殊的能带结构，被称为拓扑绝缘体态，其具有自然的能隙，同时材料表面展示出非常特殊的电子态。
拓扑绝缘体的出现在纳米材料领域引起了巨大的兴趣，因为它们在量子计算和器件应用方面具有很大的前景。
纳米材料的光学性能及应用研究
纳米材料的光学性能及应用研究纳米材料作为一种新兴材料，在科学技术领域引起了广泛的关注和研究。
它具有独特的光学性能，以其微小尺寸和特殊的结构给光学特性带来了许多奇妙的变化。
本文将重点探讨纳米材料的光学性能以及其在光学领域中的应用研究。
光学性能是纳米材料最吸引人的特点之一。
由于其尺寸与光波长相近，纳米材料在光的散射、透射和吸收等方面表现出了与传统宏观材料不同的行为。
首先，纳米材料的散射现象显著增强，可通过调控纳米材料的尺寸、形状和组成等来调节散射效应，实现对光的控制和操纵。
其次，纳米材料具有强烈的表面等离子体共振效应，当光波与纳米材料表面相互作用时，将导致局域电磁场的极大增强，因此在吸收和放射等过程中表现出非常特殊的光学性质。
最后，纳米材料的透射性能也极其出色，通过控制材料的结构和组织，可以使纳米材料具有特定的透射特性，如透明、半透明或选择性透射。
在纳米材料的光学性能基础上，其在光学领域的应用研究得到了广泛的探索。
首先，纳米材料可用于增强光电转换效率。
通过将纳米材料纳入光电器件中，可以提高光电转换效率，实现能源的高效利用。
例如，利用纳米颗粒制备的太阳能电池，其表面等离子共振效应可以增强太阳能的吸收，从而提高电池的能量转换效率。
其次，纳米材料还可用于制备高性能的光学器件。
通过控制纳米材料的形貌和组成，可以制备出各种光学器件，如纳米激光器、表面等离子体共振传感器和纳米透镜等。
这些纳米器件具有优异的性能，广泛应用于生物医学、环境监测和通信等领域。
此外，纳米材料还可用于光学图像处理和显示技术。
通过将纳米材料引入图像处理与显示设备中，可以提高图像的分辨率、亮度和对比度，实现更加精确和逼真的图像显示效果。
然而，纳米材料的光学性能研究也面临着一些挑战和问题。
首先，纳米材料的制备与调控仍然是一个难点。
纳米材料的尺寸和形貌对其光学性能具有重要影响，因此如何精确控制材料的尺寸、形貌和组成是一个重要的研究方向。
其次，纳米材料的稳定性和耐久性也是一个关键问题。
纳米材料的光学性质博士生揭示微观世界的奇迹
纳米材料的光学性质博士生揭示微观世界的奇迹近年来，随着科学技术的不断进步，纳米材料的研究越来越受到科学家们的关注。
作为一种尺寸在纳米级别的材料，纳米材料不仅在材料学领域有着广泛的应用，还呈现出许多新奇的光学性质。
本文将重点介绍博士生在揭示纳米材料光学性质方面所做出的杰出贡献，以及这些发现对我们理解微观世界的奇迹所起到的重要作用。
纳米材料与传统材料相比，具有许多独特的光学性质。
首先，纳米材料的表面积相对较大，因此其与光的相互作用也更加显著。
在某些情况下，纳米材料的颜色可能会因其尺寸和形状的变化而发生变化，这种现象被称为表面等离子体共振现象。
这种变化不仅在科研中有着重要的应用，还在生物医学、光电子学等领域展现出巨大的潜力。
另外，纳米材料还具有量子限制效应，这是由于纳米级尺寸的限制导致的性质。
在纳米材料中，电子的行为受到限制，从而使得其光学性质与传统材料有所不同。
例如，在纳米金属颗粒中，电子会在材料内发生表面等离子体共振，并且可以引起光与纳米材料的相互作用。
这种现象被广泛应用于传感器、激光技术以及太阳能电池等领域。
为了揭示纳米材料的光学性质，博士生们进行了大量的研究。
他们通过合成具有不同尺寸和形状的纳米材料，并利用光谱学等技术对其进行表征。
通过观察纳米材料吸收、散射和发射光的特征，他们能够研究纳米材料与光的相互作用，并进一步了解纳米材料的光学性质。
这些研究不仅推动了纳米材料的发展，还为我们理解微观世界的奇迹提供了重要的线索。
在研究纳米材料光学性质的过程中，博士生们还发现了一些令人惊讶的现象。
例如，他们观察到在纳米缝隙中的光传播速度比真空中的光要快，这一现象被称为超光速传播。
这种现象的发现不仅挑战了我们对光传播的传统认识，也为超光速传输提供了潜在的应用可能性。
除了对纳米材料的光学性质进行研究，博士生们还致力于探索纳米材料在光学领域的应用。
例如，在光信息存储方面，纳米材料的高密度存储能力为信息技术的发展提供了新的方向。
研究纳米材料的光学性质
研究纳米材料的光学性质纳米科技是新世纪最有前途的科学技术之一。
它在材料科学、生物医学、电子信息技术等领域中有着广泛的应用。
其中，纳米材料的研究与应用一直备受关注。
纳米材料的优异性能源于其特殊的物理、化学、光学性质。
在这里，我们将着重探讨纳米材料的光学性质，尤其是光学吸收和发射的特性。
首先，纳米材料具有比传统材料更强的光学吸收性能。
这归因于纳米材料具有较大的比表面积和更多的表面活性位点。
在吸收光谱方面，纳米粒子具有窄的吸收峰，其峰位、峰形和强度都受到颗粒的形状、大小和表面性质的影响。
同样，由于纳米材料的高比表面积特性，它们与光发生的相互作用也更强。
因此，在纳米材料中，光可以被吸收、反射、散射、透射和干涉等多种方式进行交互作用。
其次，纳米材料所具有的发射性能也是非常独特的。
在纳米材料中，发射光谱受激发光的波长、材料固有属性和性能等因素影响。
发射光谱与吸收光谱是密切相关的，它们之间的关系非常重要。
例如，在量子点领域，之所以量子点具有优异的发射性能，是因为它们的吸收光谱与发射光谱高度匹配。
此外，在非线性光学方面，纳米材料的发射特性更是呈现出了非常神奇的现象。
例如，金属纳米颗粒呈现出“耀斑”效应，即用激光照射时会出现强烈的局部电场，从而激发金属颗粒中的自由电子发射出特定波长的光，表现出金属表面增强拉曼散射（SERS）的特性。
此外，由于纳米材料的体积具有量子效应的特性，也使得它们表现出一系列独特的光学特性。
例如，纳米材料的能带结构通常会产生一些与大小有关的孤峰，即所谓的“禁带（bandgap）”效应。
当光的波长大于孤峰对应的波长时，纳米材料显现为透明；否则则表现为吸收、反射或发射。
由此可见，研究纳米材料的光学性质具有巨大的科学研究价值和广阔的应用前景。
在生物医学领域，纳米材料可以用于疾病的成像和治疗；在光电路与光电器件中，纳米材料可以用于电子和光子信号的转换与处理；在能源材料领域，纳米材料也可以应用到太阳能电池、燃料电池、光催化等方面。
纳米材料的光学性能研究及其应用前景分析
纳米材料的光学性能研究及其应用前景分析随着纳米科技的发展，纳米材料已经开始在众多领域得到应用。
其中，纳米材料的光学性能研究引起了广泛关注。
本文将围绕纳米材料的光学性能展开讨论，并对其在未来的应用前景进行分析。
一、纳米结构对光的响应纳米材料之所以具有特殊的光学性能，与其特殊的结构有着密切的关系。
相比于传统的材料，纳米材料表面积大大增加，因此，光在其表面的作用效果也会有明显变化。
纳米结构可以对光进行散射、吸收和反射等处理，这种特性使得纳米材料能够在光学器件中发挥独特的作用。
二、纳米材料的光学效应纳米材料的光学性能研究主要关注以下几个方面的现象：1. 表面等离子体共振：纳米材料具有表面等离子体共振的特性，这种现象导致纳米颗粒表面的电子在与来自外部的光子作用时发生共振振荡。
这一现象使得纳米材料具有吸收和散射特定波长光线的能力，从而在光学传感、光学增强和光学调控等领域具有广泛应用。
2. 量子尺寸效应：纳米颗粒的尺寸与光的波长相接近时，其表现出与传统材料不同的光学性质。
量子尺寸效应使得纳米材料表面敏感度异常高，能够对光进行非线性响应。
这一特性使得纳米材料在光信息存储、光电子器件和光子计算等方面有着广泛的应用前景。
3. 光子晶体效应：纳米颗粒通过组装成周期性结构，形成光子晶体。
光线在纳米颗粒间传播时会发生布拉格散射，形成禁带。
这一现象使得纳米材料具有光学波导、光学滤波和光调制等性能，可以在光通信、光存储和光纤传输等方面发挥重要作用。
三、纳米材料光学性能的应用前景纳米材料的光学性能研究为各个领域带来了许多创新应用。
以下是几个典型的应用前景分析：1. 光电子器件：纳米材料的优异光学性能使得其在光电子器件方面具有广泛应用前景。
例如，利用纳米结构的光电极材料可以提高太阳能电池的光电转换效率，实现高效能源转换。
2. 传感器：纳米材料的表面敏感性使其在传感器领域具有重要作用。
通过调控纳米材料的表面等离子体共振特性，可以实现对环境中激发的光信号的高度灵敏检测，应用于生物传感和化学传感等领域。
纳米材料的光学特性和应用
纳米材料的光学特性和应用随着科技的迅速发展，纳米技术正在越来越广泛地应用于各个领域。
纳米尺度的材料具有很多独特的性质，特别是其光学性质表现出来的效果更为明显。
因此，纳米材料已成为光学应用领域的热点研究对象之一。
本文将对纳米材料的光学特性和应用进行探讨。
一、纳米材料的光学特性纳米材料由于其小的尺寸和表面积，与光的相互作用具有许多独特的性质。
首先就是纳米金属颗粒的表面等离子共振现象，该现象的产生源于金属颗粒内部的自由电子与外界电磁波相互作用。
在金属颗粒的尺寸小于波长时，这些光子极容易被激发并呈现出极大吸收强度。
因此，这种现象可以被应用于传感、标记和提高材料的吸光度等方面。
其次，利用金属颗粒表面的局域表面等离子体共振现象，可以制备出一些具有局域表面等离子体共振性质的纳米结构。
这种结构常被称为“表面等离子体共振芯片”（Surface Plasmon Resonance chip，SPR）。
在这种芯片上，抗体、DNA等分子识别分子可以稳定地吸附在金属纳米颗粒表面，然后再将这些分子加入测试区域，通过分析测试结果来了解分子间的互作。
这种技术被广泛应用于蛋白质、抗生素等药物的研究。
此外，纳米材料的局域电子浓度随着纳米颗粒大小和形状的改变而不同，从而形成了一些表现出不同光学性质的结构。
例如，一些具有静电吸引作用的纳米颗粒聚集在一起，可以形成一个类似于单个金属颗粒表面等离子体共振的许多颗粒的群体效应。
这种群体效应可以使吸收峰的位置更加红移，同时也会使峰宽变窄，从而增强了表面等离子共振吸收光谱的响应。
因此，纳米材料的局域电子浓度随其大小和形状的改变而改变，导致了其光学特性的多样性和灵活性，从而拓展了其各种应用领域的通用性。
二、纳米材料在光学应用中的应用1. 纳米颜料纳米颜料就是一种由纳米颗粒制成的颜料，可以在产生色彩的同时，为基底材料提供保护。
而且纳米颜料粒子的尺寸小，可提高纸张回弹性，使颜色更鲜艳醒目。
纳米颜料不像普通颜料一样会因为其尺寸过大而导致颜色的减淡，而是可以保持原有的鲜艳度。
纳米尺度下材料的光学性能测试方法介绍
纳米尺度下材料的光学性能测试方法介绍引言：随着纳米技术的快速发展，纳米材料的特殊性质和应用潜力引起了广泛的关注。
光学性能作为纳米材料研究的重要指标之一，对于了解和优化材料的光学性质具有重要意义。
本文将介绍几种常见的纳米尺度下材料光学性能测试方法，包括吸收光谱、荧光光谱、拉曼光谱和表面等离子共振。
一、吸收光谱吸收光谱是一种常用的光学性能测试手段，用于研究材料对特定波长光的吸收现象。
通过测量样品在不同波长下的吸收与透射能力，可以获得材料的吸收光谱图像。
纳米材料在可见光到紫外光（UV-Vis）范围内具有明显的吸收特性。
该方法可以提供材料的吸收峰位置、光吸收强度以及材料吸收特性的变化趋势等信息。
常见的仪器有紫外可见分光光度计（UV-Vis spectrophotometer）和纳米颗粒浓度测定仪等。
二、荧光光谱荧光光谱是通过激发材料后，测量材料发射的荧光光的强度和波长的变化。
纳米材料常常表现出独特的荧光特性，如量子点和量子棒等。
纳米材料的荧光发射峰位可通过荧光光谱进行测量和分析。
荧光光谱可以提供材料的发光峰位、发射光谱的峰值位置以及荧光效率的信息。
三、拉曼光谱拉曼光谱是一种分析材料结构和化学成分的光学测试方法。
该方法通过测量散射光的频率差，分析与分子振动频率相关的信息，获得具体的化学成分和结构特征。
拉曼光谱的优点是无需特殊样品处理，不容易产生物质表面改变和降解。
在纳米材料的研究中，拉曼光谱被广泛应用于表征材料颗粒的尺寸、结构、形貌以及表面纯度。
常见的仪器有激光拉曼光谱仪等。
四、表面等离子共振表面等离子共振（Surface Plasmon Resonance, SPR）是一种基于金属表面等离子共振现象的光学测试手段。
该方法利用金属薄膜的表面等离子体激元模式产生共振吸收或散射现象，测量材料吸附和解吸过程中的光学性质变化。
纳米材料表面的等离子共振现象对应不同波长，通过测量共振角度变化，可以获得材料表面性质的信息。
纳米材料物理基础光学性质
纳米材料物理基础——光学性质纳米材料具有体材料不具备的许多光学特性。
已有的研究表明，利用纳米材料的特殊光学性质制成的光学材料将在日常生活和高科技领域内具有广泛的应用前景。
例如纳米SiO2光学纤维对波长大于600nm的光的传输损耗小于10dB/km，此值比SiO2体材料的光传输损耗小许多倍。
纳米结构材料在结构上与常规的晶态和非晶态体系有很大的差别，表现为：小尺寸、能级离散性显著、表（界）面原子比例高、界面原子排列和键的组态的无规则性较大等。
这些特征导致纳米材料的光学性质出现一些不同于常规晶态和非晶态的新现象。
纳米材料的光吸收大块金属具有不同的金属光泽，表明它们对可见光中的各种波长的光的反射和吸收能力不同。
当尺寸减小到纳米级时，各种金属纳米粒子几乎都呈黑色，它们对可见光的反射率极低，而吸收率相当高。
例如，Pt纳米粒子的反射率为1%，Au纳米粒子的反射率小于10%。
纳米SiN、SiC以及Al2O3粉等对红外有一个宽频强吸收谱。
纳米材料的红外吸收谱宽化的主要原因：（1）尺寸分布效应：通常纳米材料的粒径有一定的分布，不同的颗粒的表面张力有差异，引起晶格畸变程度的不同，这就导致纳米材料键长有一个分布，造成带隙的分布，这是引起红外吸收宽化的原因之一。
（2）界面效应：界面原子的比例非常高，导致不饱和键、悬挂键以及缺陷非常多，界面原子除与体相原子能级不同外，相互之间也可能不同，从而导致能级分布的展宽，与常规大块材料不同，没有一个单一的、择优的键振动模，而存在一个较宽的键振动模的分布，对红外光作用下的红外光吸收的频率也就存在一个较宽的分布。
纳米结构材料红外吸收的微观机制研究还有待深入，实验现象也尚需进一步系统化。
光吸收中的红移和蓝移现象在有些情况下，粒径减小至纳米级时，可以观察到光吸收带相对粗晶材料呈现“红移”现象，即吸收带移向长波方向。
从谱线的能级跃迁而言，谱线的红移是能隙减小，带隙、能级间距变窄，从而导致电子由低能级向高能级及半导体电子由价带到导带跃迁引起的光吸收带和吸收边发生红移。
纳米材料的光学性能和应用
纳米材料的光学性能和应用一、纳米材料概述随着科技的不断发展，纳米技术越来越受到人们的关注。
纳米材料是指尺寸在纳米级别（10^-9m）的物质，具有独特的物理、化学、生物等性质。
纳米材料的应用领域非常广泛，从电子、医学、环境到能源等等，都有着巨大的潜力。
二、纳米材料的光学性能1. 纳米材料的表面增强拉曼光谱纳米材料的表面增强拉曼光谱（Surface Enhanced Raman Scattering，SERS）是指在金属或半导体纳米结构表面上，某些分子或化学物质的振动和转动对应的光谱线强度被增强的现象。
这种增强效应非常强，相当于将样品浓度增加了10^6倍以上。
SERS技术有着广泛的应用前景，例如在生物医学检测、环境检测、食品安全等领域。
2. 纳米材料的荧光性质纳米材料通常具有较高的荧光量子产率、宽发射光谱范围、较长的荧光寿命等特点，这使得它们在生物荧光探针等方面有着广泛的应用。
例如，在医学领域中，纳米材料可以被用作生物成像技术的探针，帮助医生更好地观察患者体内的某些生物分子或细胞。
3. 纳米材料的表面等离子体共振现象表面等离子体共振（Surface Plasmon Resonance，SPR）是指金属纳米颗粒在其表面激发的一种电磁波振荡现象。
这种现象对应的吸收和散射光谱在可见光区域内非常强，可以被用于生物分子、化学物质的检测、研究等领域。
例如，在医学领域中，SPR技术可以用于生物分子的相互作用研究。
三、纳米材料的应用1. 生物、医学领域纳米材料可以作为生物成像技术的探针，从而帮助医生更好地观察患者体内的某些生物分子或细胞。
例如，在癌症治疗领域中，纳米材料可以被用于靶向治疗，使药物更准确地作用于肿瘤细胞，从而避免对正常细胞的损伤。
2. 环境保护领域纳米材料可以被用于吸附、分解大气污染物、有害物质等环境问题中，促进环境清洁化。
例如，纳米氧化铁可以用于水中污染物的去除，超细颗粒二氧化钛可以用于空气净化。
3. 能源领域纳米材料可以被应用于太阳能电池、生物质能源等领域，使其性能得到提高。
纳米材料及其光学特性
纳米材料及其光学特性美国著名物理学家，1965年诺贝尔物理奖获得者R.P Feynman在1959年曾经说过：“如果有一天能按人的意志安排一个个原子和分子将会产生什么样的奇迹”，纳米科学技术的诞生将使这个美好的设想成为现实。
纳米材料是纳米科学技术的一个重要的发展方向。
纳米材料是指由极细晶粒组成，特征维度尺寸在纳米量级（1~100nm）的固态材料。
由于极细的晶粒，大量处于晶界和晶粒内缺陷的中心原子以及其本身具有的量子尺寸效应、小尺寸效应、表面效应和宏观量子隧道效应等，纳米材料与同组成的微米晶体（体相）材料相比，在催化、光学、磁性、力学等方面具有许多奇异的性能，因而成为材料科学和凝聚态物理领域中的研究热点。
1.纳米材料的分类和结构根据不同的结构，纳米材料可分为四类，即：纳米结构晶体或三维纳米结构；二维纳米结构或纤维状纳米结构；一维纳米结构或层状纳米结构和零维原子簇或簇组装。
纳米材料的分类如图表1所示。
纳米材料包括晶体、赝晶体、无定性金属、陶瓷和化合物。
2.纳米材料的光学性质纳米材料在结构上与常规晶态和非晶态材料有很大差别，突出地表现在小尺寸颗粒和庞大的体积百分数的界面，界面原子排列和键的组态的较大无规则性。
这就使纳米材料的光学性质出现了一些不同于常规材料的新现象。
纳米材料的光学性质研究之一为其线性光学性质。
纳米材料的红外吸收研究是近年来比较活跃的领域，主要集中在纳米氧化物、氮化物和纳米半导体材料上，如纳米Al2O3、Fe2O3、SnO2中均观察到了异常红外振动吸收，纳米晶粒构成的Si膜的红外吸收中观察到了红外吸收带随沉积温度增加出现频移的现象，非晶纳米氮化硅中观察到了频移和吸收带的宽化且红外吸收强度强烈地依赖于退火温度等现象。
对于以上现象的解释基于纳米材料的小尺寸效应、量子尺寸效应、晶场效应、尺寸分布效应和界面效应。
目前，纳米材料拉曼光谱的研究也日益引起研究者的关注。
半导体硅是一种间接带隙半导体材料，在通常情况下，发光效率很弱，但当硅晶粒尺寸减小到5nm或更小时，其能带结构发生了变化，带边向高能态迁移，观察到了很强的可见光发射。
纳米材料的光学性能
精品课件
3.3.1基本概念
研究纳米材料光学特性的理论基础是量子 力学，本章不详述这种具体理论。
但在了解纳米材料光学特性的过程中，经 常会遇到以下几个概念，这里先作介绍。
精品课件
激子（Exciton）
激子——在价带自由运动的空穴和在导带自由运动的 电子通过库仑作用束缚的电子-空穴对，电子和空穴 复合时便发光，以光子的形式释放能量。
就界面来说，较大比例的界面结构并不是完全一
样，它们在能量、缺陷密度、原子排列等方面很
可能有差异，也导致界面中的键长有一个很宽的
分布。
原子振动频率的分布
键长的分布
导致了吸收带的宽化
精品课件
3.3.2 纳米材料的光吸收特性
暗线是由于大
气层中的太钠阳原光
子对太阳光选
暗
择性吸收的结
线
果。
光通过物质时，某些波长 的光被物质吸收产生的光 谱，称为吸收光谱。
如：InP
如：Si
允许带间直接跃迁时，激子的光吸收过程所需光子的能
量比能隙Eg（即本征吸收能量）小。
精品课件
价带中的电子吸收小于禁带宽度的光子能量也能离开价 带，但因能量不够还不能跃迁到导带成为自由电子。这时， 电子实际还与空穴保持着库仑力的相互作用，形成一个电中 性系统，称为激子。能产生激子的光吸收称为激子吸收。这 种吸收的光谱多密集与本征吸收波长阈值的红外一侧。
是纳米粒子半径 r 的函数，可用下列公式描述：
E(r)
=Eg
2h+2 r2
2
-
1.8e2 40r
*+0.248R
Eg为块体材料的能隙。
为量子限 域能，即
蓝移量
纳米材料的光学性能分析
d 1 0 4
消光系数k大的介质，其光的穿透深度浅，表明物质 的吸收强，而长波光比短波光的穿透深度大。
2.纳米材料的光吸收特性
（2）金属纳米颗粒的光吸收
大块金属具有不同颜色的光泽，表明它们对可见 光范围各种波长光的反射和吸收能力不同。如：金、 银、铜等。
但是，小粒子对可见光具有低反射率、强吸收率。 如：当金(Au)粒子尺寸小于光波波长时，会失去原有 的光泽而呈现黑色。金纳米粒子的反射率小于10％。
移。
光吸收带红移
主要内容
1.基本概念 2.纳米材料的光吸收特性 3.纳米材料的光发射特性 4.纳米材料的非线性光学效应 5.纳米光学材料的应用
2.纳米材料的光吸收特性
（1）固体中的光吸收
光在固体中传播时，其强度一般要发生衰减，出 现光的吸收现象。光的吸收与光强有关。
如果强度为I0的入射光，通过固体内位移x后其强 度将衰减为
p h hk hk
2
1.基本概念
（2）激子
通过库仑作用束缚的电子-空穴对叫做 激子。电子和空穴复合时便发光，以光子 的形式释放能量。
根据电子与空穴相互作用的强弱，激子分为： 万尼尔（Wannier）激子（松束缚）； 弗仑克尔（Frenkel）激子（紧束缚）。
束缚半径远大于原子半
格点上原子或分子的粒的光吸收
实际上，金属超微粒对光的反射率很低，一般低 于1％。大约几nm厚度的微粒即可消光，显示为黑色， 尺寸越小，色彩越黑。 如：银白色的铂（白金）变为铂黑，铬变为铬黑等。
2.纳米材料的光吸收特性
（3）半导体纳米颗粒的光吸收
由于量子尺寸效应导致能隙增大, 半导体纳米 材料的吸收光谱向高能方向移动, 即吸收蓝移。
3.纳米材料的光发射特性
纳米材料的光学性能研究
纳米材料的光学性能研究近年来，纳米科技的快速发展，使得纳米材料在各个领域得到广泛应用。
作为一种具有特殊结构和性质的材料，纳米材料的光学性能备受研究者们的关注。
光学性能是指材料与光之间的相互作用过程，研究纳米材料的光学性能对于深入理解其物理特性和拓展应用具有重要意义。
一、表面等离子共振纳米材料的表面等离子共振是其光学性能的重要表现之一。
表面等离子共振是指当金属纳米颗粒暴露在外界光照射下时，电子在金属颗粒表面震荡，并与入射光形成共振吸收或散射现象。
这种共振吸收或散射现象与纳米颗粒的尺寸、形状以及材料的种类密切相关。
通过调控纳米材料的形貌和组成，可以实现对其表面等离子共振的调控，进而实现对纳米材料的光学性能的调控。
二、增强拉曼散射纳米材料的增强拉曼散射是一种利用纳米材料表面等离子共振效应增强分子拉曼散射信号的现象。
在普通的拉曼散射过程中，由于散射强度较弱，信号往往被背景噪声淹没。
而利用纳米材料的表面等离子共振效应，可以极大增加散射强度，使分子拉曼信号得以被有效放大。
这种拉曼增强效应不仅能够提供分子的结构信息，还可以用于各种分析领域，如生物医学、环境监测等。
三、光子晶体纳米材料的光子晶体是一种具有周期性结构的纳米材料。
光子晶体可以通过调控材料的周期结构，实现对光的传播和控制。
其原理是光子在周期性折射率分布下的布拉格衍射效应。
光子晶体可以用于调控光的传导速度、频率、方向等，拥有非常广泛的应用前景，如光子晶体波导、光子晶体传感器等。
四、量子点量子点是一种特殊的纳米材料，其具有限制性能带结构和立方晶系的特点。
量子点的光学性质与其尺寸密切相关，尺寸减小时，量子点的能带随之发生变化，从而改变其光谱特性。
利用量子点的尺寸效应，可以实现对其发光颜色的调控，从紫外到可见、红外频段均可覆盖。
量子点在显示技术、照明技术等方面具有广泛应用前景。
综上所述，纳米材料的光学性能研究是目前材料科学领域一个重要的研究方向。
通过研究纳米材料的表面等离子共振、增强拉曼散射、光子晶体以及量子点等光学性质，可以对纳米材料的特性进行深入理解，为其应用提供技术支持。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.纳米材料的光吸收特性
（3）半导体纳米颗粒的光吸收
例：常规块体TiO2是一种过渡金属氧化物，带隙宽度 为3.2eV，为间接允许跃迁带隙，在低温下可由杂质 或束缚态发光。
但是用硬脂酸包敷TiO2超微粒可均匀分散到甲苯 相中，直到பைடு நூலகம்400nm仍有很强的光吸收，其吸收谱满足 直接跃迁半导体小粒子的Urbach关系：
(h )2 B(h Eg )
式中hν为光子能量，α为吸收系数，Eg为带隙，B为 材料特征常数。
2.纳米材料的光吸收特性
（3）半导体纳米颗粒的光吸收
与块体TiO2不同的是， TiO2微粒在室温下，由380～ 510nm波长的光激发下可产生
3.纳米材料的光发射特性
光致发光：指在一定波长光照射下被激发 到高能级激发态的电子重新跃入低能级被空穴 捕获而发光的微观过程。
荧光：仅在激发过程中发射的光。 磷光：在激发停止后还继续发射一定时间 的光。
3.纳米材料的光发射特性
从物理机制来分析，电子跃迁可分为两类：非辐射跃迁 和辐射跃迁。
当能级间距很小时， 电子跃迁可通过非 辐射性级联过程发 射声子，在这种情 况下不发光；只有 当能级间距较大时， 才有可能发射光子， 实现辐射跃迁，产 生发光现象。
2.纳米材料的光吸收特性
（2）金属纳米颗粒的光吸收
大块金属具有不同颜色的光泽，表明它们对可见 光范围各种波长光的反射和吸收能力不同。如：金、 银、铜等。
但是，小粒子对可见光具有低反射率、强吸收率。 如：当金(Au)粒子尺寸小于光波波长时，会失去原有 的光泽而呈现黑色。金纳米粒子的反射率小于10％。
图5 激发和衰变过程示意图
3.纳米材料的光发射特性
（1）纳米微粒的发光机制
选择定则不适用： 纳米结构材料中由于平移周期性被破坏， 选择定则对纳米材料很可能不适用。在光激发 下纳米态所产生的发光带是常规材料中受选择 定则限制而不可能出现的发光。
3.纳米材料的光发射特性
半导体纳米微粒受光激 发后产生电子-空穴对，电子 与空穴复合发光的途径有三 种情况：
2.纳米材料的光吸收特性
（1）固体中的光吸收
消光系数κ也表示物质的吸收，它与吸收系数α的
关系为：
2 / c 4 / 0
λ0为真空中光的波长，ω为入射光的频率，c为光速。
吸收系数α的倒数叫作光在固体中的穿透深度：
d 1 0 4
消光系数k大的介质，其光的穿透深度浅，表明物质 的吸收强，而长波光比短波光的穿透深度大。
2.纳米材料的光吸收特性
（2）金属纳米颗粒的光吸收
实际上，金属超微粒对光的反射率很低，一般低 于1％。大约几nm厚度的微粒即可消光，显示为黑色， 尺寸越小，色彩越黑。 如：银白色的铂（白金）变为铂黑，铬变为铬黑等。
2.纳米材料的光吸收特性
（3）半导体纳米颗粒的光吸收
由于量子尺寸效应导致能隙增大, 半导体纳米 材料的吸收光谱向高能方向移动, 即吸收蓝移。
1.基本概念
（3）光谱线及移动
1.基本概念
（3）光谱线及移动 与体材料相比，纳米微粒的吸收带普遍存在 向短波方向移动，即蓝移现象。
激子峰
微粒尺寸变小后： 吸收峰蓝移
图2 不同尺寸CdS的可见光-紫外吸收光谱
1.基本概念
（3）光谱线及移动
在有些情况下，粒径减小至纳米级时可以观 察到光吸收带相对粗晶材料向长波方向移动， 这种现象被称为红移。
540nm附近的宽带发射峰，且
随粒子尺寸减小而出现吸收
的红移。
另一方面，实验观测到
TiO2纳米薄膜随着温度的降 低，薄膜吸收边位置又向短
波方向移动，即发生了蓝移，
如图所示。
图4 TiO2纳米薄膜光吸收曲线
主要内容
1.基本概念 2.纳米材料的光吸收特性 3.纳米材料的光发射特性 4.纳米材料的非线性光学效应 5.纳米光学材料的应用
纳米材料的光学性能
日 期： 2016.9.29
主要内容
1.基本概念 2.纳米材料的光吸收特性 3.纳米材料的光发射特性 4.纳米材料的非线性光学效应 5.纳米光学材料的应用
1.基本概念
v （1）波矢 k
波矢是波的矢量表示方法。波矢是一个 矢量，其方向表示波传播的方向，其大
小表示 k 2
p h hk hk
2
1.基本概念
（2）激子
通过库仑作用束缚的电子-空穴对叫做 激子。电子和空穴复合时便发光，以光子 的形式释放能量。
根据电子与空穴相互作用的强弱，激子分为： 万尼尔（Wannier）激子（松束缚）； 弗仑克尔（Frenkel）激子（紧束缚）。
束缚半径远大于原子半
格点上原子或分子的激发
径，库仑相互作图用1 半较导弱体激子及发态光，示库意图仑相互作用较强
2.纳米材料的光吸收特性
（1）固体中的光吸收
光在固体中传播时，其强度一般要发生衰减，出 现光的吸收现象。光的吸收与光强有关。
如果强度为I0的入射光，通过固体内位移x后其强 度将衰减为
I I0 exp( x)
其中α为吸收系数，它表示光在固体中传播的指数 衰减规律。
2.纳米材料的光吸收特性
（1）固体中的光吸收
a.电子和空穴直接复合， 产生激子态发光。
b.通过表面缺陷态间接 复合发光。
c.通过杂质能级复合发 光
上述三种情况相互竞争。 图6 CdS纳米微粒的可能发光机制
纳米材料的每个光吸收带的峰位由蓝移和红 移和图修3因饰抗后素生2银蛋共纳白同米链生菌作物素用传修感饰而器前确的1 定。
LSPR激发光谱
光吸收带蓝移
蓝经抗移生蛋因白素链菌素修饰后，红移因素
银传感器的吸收峰发生了红
移。
光吸收带红移
主要内容
1.基本概念 2.纳米材料的光吸收特性 3.纳米材料的光发射特性 4.纳米材料的非线性光学效应 5.纳米光学材料的应用
某物质的相对介电常数和折射率的复数形式：
r 1 i 2 N n i
其中ε1和ε2 分别为相对介电常数εr的实部和虚部；复 数折射率N的虚部κ叫消光系数，实部 n 就是通常所说 的折射率。 由于折射率与介电常数的关系 N r ，因此有：
n2 2 1 ， 2n 2
人们通常用 n 和κ这对光学常数来表征固体的光学性质。
