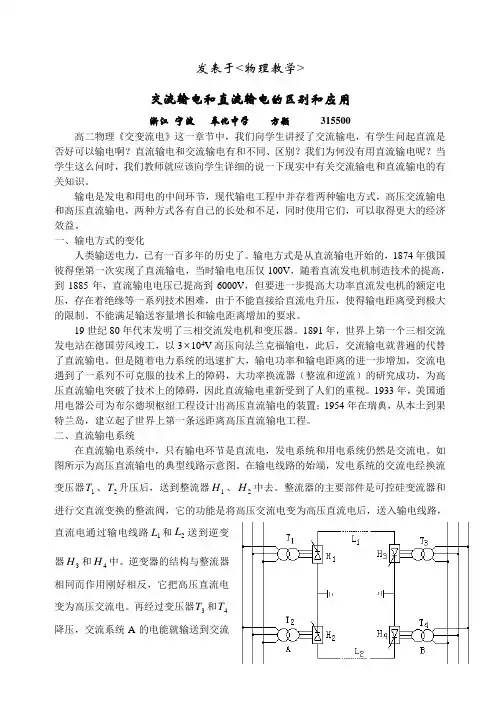

追溯历史,最初采用的输电方式是直流输电,于1874年出现于俄国。当时输电电压仅100V。随着直流发电机制造技术的提高,到1885年,直流输电电压已提高到6000V。但要进一步提高大功率直流发电机的额定电压,存在着绝缘等一系列技术困难。由于不能直接给直流电升压,输电距离受到极大的限制,不能满足输送容量增长和输电距离增加的要求。19世纪80年代末,人类发明了三相交流发电机和变压器。1891年,世界上第一个三相交流发电站在德国竣工。此后,交流输电普遍代替了直流输电。随着电力系统的迅速扩大,输电功率和输电距离的进一步增加,交流输电遇到了一系列技术困难。大功率换流器(整流和逆变)的研究成功,为高压直流输电突破了技术上的障碍,直流输电重新受到人们的重视。1933年,美国通用电器公司为布尔德坝枢纽工程设计出高压直流输电装置;1954年,建起了世界上第一条远距离高压直流输电工程。之后,直流输电在世界上得到了较快发展,现在直流输电工程的电压等级大多为±275~±500kV,投入商业运营的直流工程最高电压等级为±600kV(巴西伊泰普工程),我国计划在西南水电送出的直流工程中采用±800kV电压等级。

在现代直流输电系统中,只有输电环节是直流电,发电系统和用电系统仍然是交流电。在输电线路的送端,交流系统的交流电经换流站内的换流变压器送到整流器,将高压交流电变为高压直流电后送入直流输电线路。直流电通过输电线路送到受端换流站内的逆变器,将高压直流电又变为高压交流电,再经过换流变压器将电能输送到交流系统。在直流输电系统中,通过控制换流器,可以使其工作于整流或逆变状态。

我国目前建成的高压直流输电工程均为两端直流输电系统。两端直流输电系统主要由整流站、逆变站和输电线路三部分组成。两端直流输电系统可以采用双极和单极两种运行方式。

在双极运行方式中,利用正负两极导线和两端换流站的正负极相连,构成直流侧的闭环回路。两端接地极所形成的大地回路可作为输电系统的备用导线。正常运行时,直流电流的路径为正负两根极导线。实际上,它们是由两个独立运行的单极大地回路系统构成。正负两极在地中的电流方向相反,地中电流为两极电流之差。两极电流之差形成的电流为不平衡电流,由接地极导引入地。在双极运行时,不平衡电流一般控制在额定电流的1%之内。

单极运行方式又分为单极金属返回和单极大地返回两种运行方式。在单极金属返回运行方式中,利用两根导线构成直流侧的单极回路,直流线路中的一根导线用作正或负极导线,另一根用作金属返回线。在此运行方式中,地中无电流通过。在单极大地返回运行方式中,利用一根或两根导线和大地构成直流侧的单极回路。在该运行方式中,两端换流站均需接地,大地作为一根导线,通过接地极入地的电流即为直流输电工程的运行电流。

高压直流输电与交流输电相比,具有诸多优点:

(1)高压直流输电具有明显的经济性。输送相同功率时,直流输电线路所用线材仅为交流输电的1/2~2/3。直流输电采用两线制,与采用三线制三相交流输电相比,在输电线路导线截面和电流密度相同的条件下,若不考虑趋肤效应,输送相同的电功率,输电线和绝缘材料可节省约1/3。如果考虑到趋肤效应和各种损耗,输送同样功率交流电所用导线截面积大于或等于直流输电所用导线截面积的1.33倍。因此,直流输电所用的线材几乎只有交流输电的一半。另外,直流输电线路的杆塔结构也比同容量的三相交流输电线路的简单,线路走廊占地面积也大幅减少。但是,直流输电系统中的换流站的造价和运行费用要比交流输电系统变电站的高,当输电距离增加到一定值后,直流输电线路所节省的费用刚好抵偿了换流站所增加的费用,此时这个输电距离即被称为交流输电与直流输电的等价距离。如果把交流输电和直流输电两种输电方式在输送一定功率时,所需的费用和输电距离之间的关系绘成曲线,两曲线交点的横坐标就是等价距离。

(2)在电缆输电线路中,高压直流输电线路不产生电容电流,而交流输电线路存在电容电流,引起损耗。在一些特殊场合,如输电线路经过海峡时,必须采用电缆。由于电缆芯线与大地之间构成同轴电容器,在交流高压输电线路中,空载电容电流极为可观。而在直流输电线路中,由于电压波动很小,基本上没有电容电流加在电缆上。

(3)采用直流输电时,线路两端交流系统不需同步运行,而交流输电必须同步运行。采用远距离交流输电时,交流输电系统两端电流的相位存在显著差异;并网的各子系统交流电的频率虽然规定为50Hz,但实际上常产生波动。这两种因素导致交流系统不同步,需要用复杂而庞大的补偿系统和综合性很强的技术加以调整,否则就可能在设备中形成强大的环流而损坏设备,或造成不同步运行而引起停电事故。采用直流输电线路将两个交流系统互连时,其两端的交流电网可以按各自的频率和相位运行,不需进行同步调整。

(4)高压直流输电控制方便、速度快,发生故障的损失比交流输电的小。两个交流系统若用交流线路互连,则当一侧系统发生短路时,另一侧要向故障侧输送短路电流。因此,将使两侧系统原有断路器切断短路电流的能力受到威胁,需要更换断路器。若用直流输电将两个交流系统互连,由于采用可控硅装置,电路功率能迅速、方便地进行调节,直流输电线路向发生短路的交流系统输送的短路电流不大,故障侧交流系统的短路电流与没有互连时几乎一样。因此不必更换两侧原有开关及载流设备。

(5)在高压直流输电工程中,各极是独立调节和工作的,彼此没有影响。所以,当一极发生故障时,只需停运故障极,另一极仍可输送至少50%的电能。但在交流输电线路中,任一相发生永久性故障,必须全线停电。

高压直流输电也有其缺点:

(1)直流换流站比交流变电站的设备多、结构复杂、造价高、损耗大、运行费用高;

(2)谐波较大;

(3)直流输电工程在单极大地回路方式下运行时,入地电流会对附近的地下金属体造成一定腐蚀,窜入交流变压器的直流电流会使变压器噪声增加;

(4)若要实现多端输电,技术比较复杂。

由上可见,高压直流输电具有线路输电能力强、损耗小、两侧交流系统不需同步运行、发生故障时对电网造成的损失小等优点,特别适合用于长距离点对点大功率输电。而采用交流输电系统便于向多端输电。交流与直流输电配合,将是现代电力传输系统的发展趋势。
