开关磁阻电动机
开关磁阻电机的工作原理
开关磁阻电机的工作原理
开关磁阻电机是一种能够快速启停和反转的电动机，它的工作原理基于磁阻的变化。
下面是开关磁阻电机的工作原理的详细解释：
1. 结构：开关磁阻电机由定子和转子组成。
定子上有多个绕组，每个绕组之间通过磁阻作为连接。
转子上也有绕组，与定子的绕组相连。
2. 动作原理：当电流通过定子的绕组时，会在绕组中产生一个磁场。
当转子中的绕组与定子绕组的磁场相互作用时，转子会受到一个力矩的作用，使其转动。
3. 磁场调节：开关磁阻电机通过改变传感器绕组中的电流方向来改变磁场的方向。
改变磁场的方向可以改变转子所受到的力矩的方向，从而实现电机的启动、停止和反转。
4. 工作过程：当需要启动电机时，通过改变传感器绕组中的电流方向，改变磁场的方向，使转子受到力矩的作用开始转动。
当需要停止电机时，改变电流方向，使磁场的方向与转动方向相反，转子受到的力矩变为阻碍转动的力矩，从而停止电机的转动。
当需要反转电机时，改变电流方向，使磁场的方向与原来相反，从而改变转子受到的力矩方向，使电机反向转动。
总之，开关磁阻电机的工作原理是通过改变磁场的方向来实现电机的启动、停止和反转，从而能够快速调节和控制电机的运转状态。

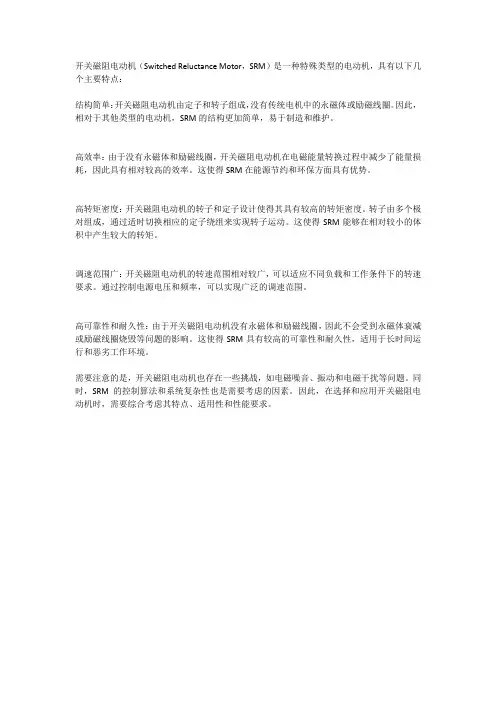

开关磁阻电动机的特点
开关磁阻电动机（Switched Reluctance Motor，SRM）是一种特殊类型的电动机，具有以下几个主要特点：
结构简单：开关磁阻电动机由定子和转子组成，没有传统电机中的永磁体或励磁线圈。
因此，相对于其他类型的电动机，SRM的结构更加简单，易于制造和维护。
高效率：由于没有永磁体和励磁线圈，开关磁阻电动机在电磁能量转换过程中减少了能量损耗，因此具有相对较高的效率。
这使得SRM在能源节约和环保方面具有优势。
高转矩密度：开关磁阻电动机的转子和定子设计使得其具有较高的转矩密度。
转子由多个极对组成，通过适时切换相应的定子绕组来实现转子运动。
这使得SRM能够在相对较小的体积中产生较大的转矩。
调速范围广：开关磁阻电动机的转速范围相对较广，可以适应不同负载和工作条件下的转速要求。
通过控制电源电压和频率，可以实现广泛的调速范围。
高可靠性和耐久性：由于开关磁阻电动机没有永磁体和励磁线圈，因此不会受到永磁体衰减或励磁线圈烧毁等问题的影响。
这使得SRM具有较高的可靠性和耐久性，适用于长时间运行和恶劣工作环境。
需要注意的是，开关磁阻电动机也存在一些挑战，如电磁噪音、振动和电磁干扰等问题。
同时，SRM的控制算法和系统复杂性也是需要考虑的因素。
因此，在选择和应用开关磁阻电动机时，需要综合考虑其特点、适用性和性能要求。
开关磁阻电机原理
开关磁阻电机原理
开关磁阻电机是一种具有简单结构和高转矩密度的电动机。
它使用了磁阻转矩产生装置，其中磁阻转矩由电动机的定子和转子之间的磁阻产生。
开关磁阻电机的工作原理如下：
1. 组成：开关磁阻电机由定子、转子、定子绕组和悬挂片组成。
定子和转子之间通过永久磁铁产生磁阻转矩。
2. 工作原理：当定子线圈通电时，会在定子产生磁场。
定子的磁场会将转子吸引到某个位置，使两者之间形成磁阻。
同时，钢片的切割磁感线也会产生涡流，涡流通过电磁耦合作用与磁场相互作用，从而形成磁阻转矩。
3. 磁阻转矩控制：通过控制定子绕组的电流和相位，可以调节磁阻转矩的大小和方向。
通过改变电流的极性和大小，可以调节转子的位置和速度。
4. 高转矩密度：开关磁阻电机具有高转矩密度，是因为其转矩与控制电流的平方成正比。
即使在较低电流下，也能产生较大的转矩输出。
总而言之，开关磁阻电机利用磁阻转矩来实现机械输出。
它具有结构简单、转矩密度高的特点，并且可以通过调节电流控制转矩的大小和方向。

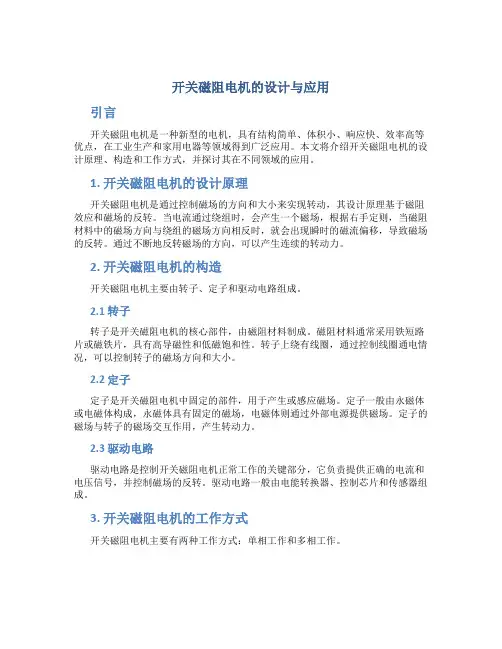

开关磁阻电机的设计与应用
开关磁阻电机的设计与应用引言开关磁阻电机是一种新型的电机，具有结构简单、体积小、响应快、效率高等优点，在工业生产和家用电器等领域得到广泛应用。
本文将介绍开关磁阻电机的设计原理、构造和工作方式，并探讨其在不同领域的应用。
1. 开关磁阻电机的设计原理开关磁阻电机是通过控制磁场的方向和大小来实现转动，其设计原理基于磁阻效应和磁场的反转。
当电流通过绕组时，会产生一个磁场，根据右手定则，当磁阻材料中的磁场方向与绕组的磁场方向相反时，就会出现瞬时的磁流偏移，导致磁场的反转。
通过不断地反转磁场的方向，可以产生连续的转动力。
2. 开关磁阻电机的构造开关磁阻电机主要由转子、定子和驱动电路组成。
2.1 转子转子是开关磁阻电机的核心部件，由磁阻材料制成。
磁阻材料通常采用铁短路片或磁铁片，具有高导磁性和低磁饱和性。
转子上绕有线圈，通过控制线圈通电情况，可以控制转子的磁场方向和大小。
2.2 定子定子是开关磁阻电机中固定的部件，用于产生或感应磁场。
定子一般由永磁体或电磁体构成，永磁体具有固定的磁场，电磁体则通过外部电源提供磁场。
定子的磁场与转子的磁场交互作用，产生转动力。
2.3 驱动电路驱动电路是控制开关磁阻电机正常工作的关键部分，它负责提供正确的电流和电压信号，并控制磁场的反转。
驱动电路一般由电能转换器、控制芯片和传感器组成。
3. 开关磁阻电机的工作方式开关磁阻电机主要有两种工作方式：单相工作和多相工作。
3.1 单相工作单相工作是指开关磁阻电机通过单个绕组进行驱动，具有结构简单、成本低的优点。
但由于只有一个驱动绕组，单相工作的开关磁阻电机转速较低，扭矩较小，适用于一些低负载和速度要求不高的应用。
3.2 多相工作多相工作是指开关磁阻电机通过多个绕组进行驱动，具有转速高、扭矩大的优点。
多相工作的开关磁阻电机可以灵活控制磁场的变化，达到更高的效率和更精确的转动性能。
但多相工作的开关磁阻电机相对于单相工作来说，结构复杂，成本较高。
开关磁阻电机的反电动势
开关磁阻电机的反电动势一、磁阻电机简介磁阻电机是一种电动机的类型,也被称为细分步进电机。
其工作原理基于磁阻变化引起的转子转动。
磁阻电机结构简单，体积小，重量轻，控制精度高，因此被广泛应用于各种精密控制系统中。
二、磁阻电机的工作原理1.磁阻电机的内部构造磁阻电机由定子和转子两部分组成。
定子由绕组和铁芯构成，绕组上通有定向电流，产生磁场。
转子是一个可旋转的磁性构件，在定子磁场的作用下，转子会受到偏置力和扭矩的作用，使其旋转。
2.磁阻电机的工作原理磁阻电机的工作原理基于磁阻的变化。
当绕组通电时，产生的磁场会改变磁路的阻抗。
转子随着磁场变化而调整其位置，以便在任何给定时间内最大限度地降低磁路的阻抗。
通过同步转子位置和改变绕组电流，可以实现电机的转动。
三、磁阻电机的反电动势1.反电动势的定义反电动势是指当磁阻电机运行时，绕组产生的电势，其方向与通电电流相反。
反电动势的大小与绕组电流以及磁场的变化速率成正比。
2.反电动势的产生机理磁阻电机的转子在磁场中运动时，磁阻的变化会导致绕组中的感应电动势的产生。
这个感应电动势与磁阻的变化速率成正比。
当绕组产生电动势时，电流会发生变化，以满足转子的运动需求，使得反电动势产生。
3.反电动势的作用反电动势是磁阻电机的重要参数，它直接影响电机的性能。
反电动势的大小与转子转速成正比，因此可以通过测量反电动势来确定电机的转速。
此外，反电动势还可以用于控制电机的转矩和定位精度。
四、影响反电动势的因素1.绕组电流大小反电动势的大小与绕组电流成正比。
通常来说，电流越大，反电动势越大，从而使得电机产生更大的转矩。
2.磁场的变化速率反电动势的大小与磁场的变化速率成正比。
当磁场的变化速率较大时，反电动势也较大，从而使得电机具有更高的转速。
3.磁路的设计磁路的设计直接影响磁场的强度和分布情况，进而影响反电动势的大小。
合理的磁路设计可以使得磁场的变化速率更大，从而增加反电动势的大小。
五、应用领域与发展前景磁阻电机由于其结构简单、体积小、重量轻以及控制精度高等优点，被广泛应用于各种精密控制系统中，如数控机床、纺织机械、机器人等。

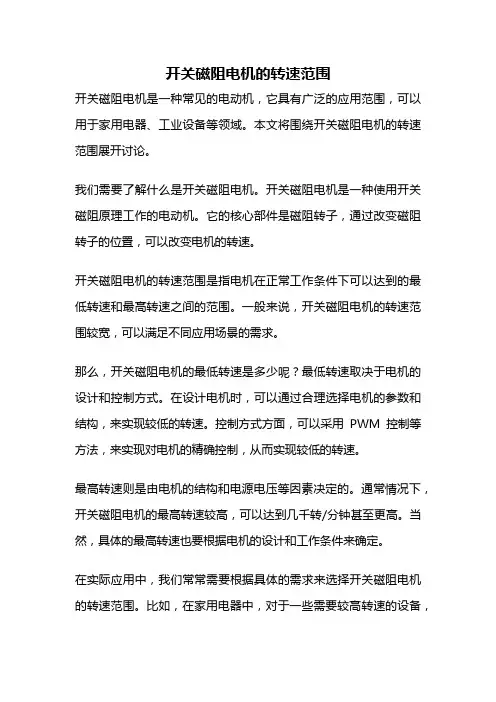

开关磁阻电机的转速范围
开关磁阻电机的转速范围开关磁阻电机是一种常见的电动机，它具有广泛的应用范围，可以用于家用电器、工业设备等领域。
本文将围绕开关磁阻电机的转速范围展开讨论。
我们需要了解什么是开关磁阻电机。
开关磁阻电机是一种使用开关磁阻原理工作的电动机。
它的核心部件是磁阻转子，通过改变磁阻转子的位置，可以改变电机的转速。
开关磁阻电机的转速范围是指电机在正常工作条件下可以达到的最低转速和最高转速之间的范围。
一般来说，开关磁阻电机的转速范围较宽，可以满足不同应用场景的需求。
那么，开关磁阻电机的最低转速是多少呢？最低转速取决于电机的设计和控制方式。
在设计电机时，可以通过合理选择电机的参数和结构，来实现较低的转速。
控制方式方面，可以采用PWM控制等方法，来实现对电机的精确控制，从而实现较低的转速。
最高转速则是由电机的结构和电源电压等因素决定的。
通常情况下，开关磁阻电机的最高转速较高，可以达到几千转/分钟甚至更高。
当然，具体的最高转速也要根据电机的设计和工作条件来确定。
在实际应用中，我们常常需要根据具体的需求来选择开关磁阻电机的转速范围。
比如，在家用电器中，对于一些需要较高转速的设备，如搅拌机、风扇等，可以选择转速较高的开关磁阻电机；而对于一些需要较低转速的设备，如洗衣机、研磨机等，可以选择转速较低的开关磁阻电机。
开关磁阻电机的转速范围还与电机的负载特性有关。
当电机负载较大时，转速可能会下降；而当负载较小时，转速可能会上升。
因此，在实际应用中，需要根据负载情况来选择合适的开关磁阻电机。
开关磁阻电机具有较宽的转速范围，可以满足不同应用场景的需求。
通过合理设计和控制，可以实现较低的转速和较高的转速。
在选择开关磁阻电机时，需要根据具体的需求、负载情况等因素来确定合适的转速范围。
开关磁阻电机结构原理
6ቤተ መጻሕፍቲ ባይዱ
开关磁阻电机结构原理
三相开关磁阻电机是开关磁阻电机中最常用的类型，它由三个定子和 两个转子组成。每个定子都有一个电感线圈和一个永磁体，而两个转 子则通过电磁作用相互连接。当其中一个定子的电感线圈通电时，它 会产生一个磁场，该磁场会吸引对应的转子上的磁极，从而使转子旋 转。当一个定子的电感线圈通电时，另一个定子的电感线圈也会通电， 产生另一个磁场，从而推动另一个转子旋转
开关磁阻电机结构原理
示例和应用
首先,开关磁阻电动机在汽车行业中有着广泛的应用。由于其高效率、较低的噪音和震动 水平,开关磁阻电动机在汽车空调系统、电子助力转向系统、变速器控制系统等方面得到 了广泛采用。此外,在新能源汽车中,开关磁阻电动机作为驱动电机的一种选择,具有能耗 低、强度高、启动速度快等特点,越来越受到关注 其次,开关磁阻电动机也在家电行业中得到了广泛运用。例如,吸尘器、电动工具、风扇等 家用电器中经常采用开关磁阻电动机作为驱动设备,其高效率、低噪音和可靠性等特点,使 其深受用户喜爱
开关磁阻电机结构原理
开关磁阻电机的类型
开关磁阻电机可以分为单相和三相两种类型 一、单相开关磁阻电机 单相开关磁阻电机是最简单的开关磁阻电机，它只有一个定子和一个转子。定子由一个永 磁体和一个电感线圈组成，而转子由一个导磁材料构成。当定子中的电感线圈通电时，它 会产生一个磁场，该磁场会吸引转子上的磁极，从而使转子旋转 单相开关磁阻电机的优点是结构简单、成本低、维护方便，适用于一些简单的控制系统中 。但是，由于只有一个相，所以它的输出功率和扭矩相对较小，适用于一些轻载的场合
开关磁阻电机结构原理
开关磁阻电机的工作原理开关磁阻电机的工作原理
1. 初始状态:在电机初始状态下,磁阻切换器将磁通量导向转子的一个极性,使得转子与定 子之间存在磁阻 2.通电启动:当电源给电机提供电流时,电流通过定子线圈,产生磁场。此时,由于磁阻切换 器的作用,磁通量无法直接通过转子,导致转子受到磁阻的阻碍,无法自由转动 3.磁阻切换:在转子受到磁阻的阻碍时,磁阻切换器会切换磁通的路径,使得磁通量可 以通过转子。通过切换,磁通量的路径发生变化,从而改变了转子所受到的磁阻大小
开关磁阻电动机调速系统课件
系统的可靠性将会得到进一步提升，通过采用高可靠性设 计、选用高可靠性元器件等手段，确保系统在复杂环境下 的稳定运行。
多功能集成
开关磁阻电动机调速系统将会实现更多的功能集成，例如 集成了驱动、制动、能量回收等功能，提高了系统的综合 性能和效率。
开关磁阻电动机调速系统的市场前景
市场需求持续增长
THANKS
感谢观看
开关磁阻电动机调速系统的特点
开关磁阻电动机调速系统具有结构简单、成本低、可靠性高、维护方便等优点。
此外，开关磁阻电动机调速系统还具有宽广的调速范围、优良的启动性能、易于实 现再生制动等优点。
但是，开关磁阻电动机调速系统也存在一些缺点，如转矩波动大、噪声大等问题， 需要进一步改进和完善。
02
开关磁阻电动机调速系统的工作原理
开关磁阻电动机调速系统的控制方式
开关磁阻电动机调速系统的控制 方式主要有两种：角度位置控制 （APC）和电流斩波控制（CCC
）。
角度位置控制是通过控制开关的 开通角和关断角来控制定子与转 子间磁场的角度位置，从而控制
电动机的转速。
电流斩波控制是通过控制电流波 形的斩波宽度来控制电动机的电 流和转矩，从而控制电动机的转
，提高系统的运行效率和可靠性。
03
绿色环保
随着环保意识的提高，开关磁阻电动机调速系统的设计将更加注重节能
减排、环保等方面的考虑，例如采用高效电机、降低噪音等措施，实现
系统的绿色化发展。
开关磁阻电动机调速系统的未来发展方向
宽调速范围
开关磁阻电动机调速系统的调速范围将会更加宽广，能够 满足不同领域的需求，例如高速列车、航汽车 领域中应用于车辆的空调系统、 座椅调节系统、车窗升降系统等 ，以及电动汽车的电池管理系统
开关磁阻电机的基本了解
开关磁阻电机的基本学习内容1 开关磁阻电机的基本原理以及结构开关磁阻电动机(Switched Reluctance Motor ，简称SRM) 定转子为双凸极结构，铁心均由普通硅钢片叠压而成，其定子极上有集中绕组，径向相对的两个绕组串联构成一相，转子非永磁体，其上也无绕组[1,3]。
SRM 的定转子极数必须满足如下约束关系：s r s N =2kmN = N + 2k (1-1) 其中，Ns ，Nr 分别为电机定、转子数；m 为电机相数值减1；k 为一常数。
以下图1-1所示一个典型四相8/6极SRM 为例，相数为4，因而m=3，取k=1，则Ns=6，Nr=8。
m 及k 值越高，越利于高控制性能控制，但相应成本越高，结构越复杂。
目前技术较为成熟，发展较为迅速的产品多为三、四相SRM [2]。
图1-1即为一典型四相8/6结构的SRM电机本体及其不对称功率变换器主电路的示意图（图1-1在末尾手画）。
为表述清晰，图中仅画出不对称半桥电路的一相，其他各相均与该相相同，并省略了相应的驱动及检测电路。
完整的开关磁阻电机调速系统（Switched Reluctance Motor Drive，简称SRD）则由SRM、功率变换器、控制器、位置检测器等四大部分组成，如下图1-2示。
SRM可以认为是同步电机的一个分支，它运行时遵循磁阻最小原理，同步进电机较为类似[2,30]。
其具体运行原理如下：首先要保证励磁相的定子凸极和最近的转子凹极中心线不重合，也即初始位移不能位于磁阻最小位置。
通以交流电后，经过一个整流桥变为直流电源，当开关S1和S2开通时，AA’相通电励磁，产生一个磁拉力。
在该电磁力的轴向分量作用下，产生电磁转矩，凸极转子铁心趋向于旋转到定转子极轴线B-B’与A-A’重合的位置；而电磁力的径向力分量则造成定子的“变形”，这也是产生转矩脉动和电机噪声的根本原因之一。
在该过程中电机吸收电能。
关断S1和S2，开通BB’相，此时AA’相经续流二极管VD1、VD2将电能回馈给电源，同时BB’相趋向运行到定转子极轴线C-C’与B-B’重合的位置。
《开关磁阻电机》课件
电动汽车的驱动系统需要能够提供更高的扭矩和功率，同时还要具备较 高的可靠性和效率。开关磁阻电机能够满足这些要求，因此在一些高端 电动汽车中得到了应用。
在工业领域的应用
工业领域是开关磁阻电机的重要应用领 域之一，特别是在需要高扭矩、高可靠
性、高效率和高寿命的场合。
发展
开关磁阻电机在发展过程中不断改进和优化，以提高效率、降低成本、减小体积和重量等方面取得显著进展。目 前，开关磁阻电机已经在工业自动化、电动车、家用电器等领域得到广泛应用。
特点与优势
特点
开关磁阻电机具有结构简单、成本低、可靠性高、效率高、调速范围宽等优点。
开关磁阻电机具有更高的能效和可靠性，适 用于需要频繁启动、制动和调速的场合。此外，开关磁阻电机的控制系统简单， 维护方便，适用于各种恶劣环境。
开关磁阻电机的设计、制造和控制系 统已经得到了很大的发展，但仍存在 一些挑战和问题需要进一步研究和解 决。
对未来研究的展望
随着技术的不断进步和应用需求的不断提高，开关磁阻电 机的性能和功能需要进一步优化和完善。
未来的研究将更加注重开关磁阻电机的智能化、高效化、 小型化和轻量化等方面的研究，以适应更加复杂和多变的 应用场景。
在工业领域中，开关磁阻电机主要用于 驱动各种机械设备，如压缩机、泵、风 机、传送带等。由于其高效、可靠、维 护成本低等优点，开关磁阻电机在工业
领域中得到了广泛应用。
在工业自动化和智能制造领域，开关磁 阻电机的高效性和可靠性也得到了广泛 应用，如机器人关节驱动、自动化生产
线等。
在家用电器领域的应用
家用电器是开关磁阻电机的重要应用领域之一，特别是在需要高效、低噪音、低 维护成本的家电产品中。
开关磁阻电机的结构
开关磁阻电机的结构开关磁阻电机是一种特殊电动机，它的结构相对简单，但性能出色，用于许多领域，特别是在汽车电动助力系统中。
下面是开关磁阻电机的结构及相关参考内容。
1. 结构概述开关磁阻电机主要由转轴、转子、固定子、定子、绕组、永磁装置和控制系统等组成。
2. 转轴转轴是开关磁阻电机旋转的部分，通常由高强度材料制成，以承受转子的负载和旋转惯性。
3. 转子转子是开关磁阻电机中负责产生磁场的部分。
在开关磁阻电机中，转子是一个金属圆柱体，上面安装有一系列的磁铁。
这些磁铁被称为极对，它们的极性可以通过控制系统改变。
4. 固定子和定子固定子是开关磁阻电机中负责产生磁场的部分。
固定子由一系列磁体组成，安装在电机的外部。
定子是固定子的支架，将固定子固定在适当的位置。
5. 绕组绕组是开关磁阻电机中负责通电的部分。
它通常由一系列的线圈组成，线圈被绕在转子和固定子上。
绕组通电时，通过连接到电源的控制系统，会在绕组中产生电流。
6. 永磁装置永磁装置通过提供一个恒定的磁场来辅助电机的运行。
它由一系列的永磁体组成，这些永磁体通常安装在转子上。
7. 控制系统控制系统是开关磁阻电机中关键的部分。
它通过控制绕组中的电流和转子上的磁极，来实现电机的启动、停止和调速等功能。
控制系统通常由微处理器控制，能够实时监测电机运行状态，并根据需要进行调整。
参考内容：- S. Yilmaz, "Switched reluctance motor drives: magnetic design, control and faults diagnosis," IEEE Transactions on Industrial Electronics, vol. 61, no. 11, pp. 6544-6555, Nov. 2014.- F. J. T. E. Ferreira, "Switched reluctance motors," in Handbookof Automotive Power Electronics and Motor Drives, Ed. Marcel Dekker, Inc., pp. 827-843, 2005.- A. Salminen, "Model-based design and powertrains: a case studyin switched reluctance motors," in Proceedings of the 2006 American Control Conference, Minneapolis, MN, USA, pp. 3086-3091, Jun. 2006.- M. B. Ebrahimi, "Optimal design of switched reluctance motor drives systems considering the effects of PWM selectivity and bus voltage modulation," IEEE Transactions on Power Electronics, vol. 20, no. 4, pp. 807-820, Jul. 2005.- H. Guo, "The finite element analysis method of switched reluctance motor design," in Proceedings of the 2011 InternationalConference on Electronic & Mechanical Engineering and Information Technology, Harbin, China, Aug. 2011.。
开关磁阻电机的结构特点
开关磁阻电机的结构特点
开关磁阻电机（Switched Reluctance Motor，简称 SRM）是一种新型的电动机，它具有结构简单、坚固耐用、效率高、功率密度高、调速范围宽等优点，适用于各种工业应用领域。
开关磁阻电机的结构特点主要包括以下几个方面：
1. 定子和转子：SRM 的定子由铁芯和绕组组成，绕组通常采用集中绕组的形式，铁芯上开有齿槽，用于放置绕组。
转子由铁芯和永磁体组成，永磁体通常安装在铁芯的表面，以产生磁场。
2. 绕组：SRM 的绕组通常采用集中绕组的形式，每个绕组由多个线圈组成，线圈之间通过导线连接。
绕组的数量和排列方式可以根据电机的设计要求进行调整。
3. 齿槽结构：SRM 的定子铁芯上开有齿槽，齿槽的数量和形状可以根据电机的设计要求进行调整。
齿槽的作用是产生磁场，同时也可以减小铁芯的涡流损耗。
4. 永磁体：SRM 的转子铁芯上安装有永磁体，永磁体的极性和排列方式可以根据电机的设计要求进行调整。
永磁体的作用是产生磁场，同时也可以提高电机的效率和功率密度。
5. 控制器：SRM 需要配备控制器，控制器的作用是控制电机的运行状态，包括转速、转矩、电流等参数。
控制器通常采用电子元件实现，如功率晶体管、IGBT 等。
总之，开关磁阻电机的结构特点使得它具有结构简单、坚固耐用、效率高、功率密度高、调速范围宽等优点，适用于各种工业应用领域。
开关磁阻电机控制器原理
开关磁阻电机控制器原理嘿，朋友们，今天我们聊聊开关磁阻电机和它的控制器。
乍一看，可能有点儿复杂，但其实没那么吓人。
想象一下你在车里，轻轻一踩油门，车子就嗖地跑起来了。
这背后可少不了开关磁阻电机的功劳。
它可不是普通的电机哦，像是个超级小能手，能把电能转化成机械能，让你的车子、风扇，甚至是洗衣机都能动起来。
哎，真是个好帮手。
说到开关磁阻电机，这里有个小秘密。
它的工作原理可简单了，想象一下你在玩磁铁。
电流流过线圈，线圈周围就产生了磁场。
开关磁阻电机的线圈是有规律地排列的，像是齐心协力的小伙伴们，一起吸引、排斥。
只要你控制好电流的开关时机，电机就能旋转得飞快。
就像在舞台上跳舞，舞者们要协调好，才能呈现出最完美的舞姿。
再说说控制器，这可是电机的“指挥家”。
控制器就像一个聪明的老大，知道什么时候该给电流“发个信号”。
它通过监测电机的转速、位置等数据，实时调整电流的开关。
别小看这控制器哦，调皮的时候它可是能让电机转得飞快，也能慢下来，简直就是电机界的变魔术师。
没错，控制器的工作就像是在跟电机对话，时而热情，时而温柔，真是一种微妙的艺术。
你知道吗，开关磁阻电机还有个好处，就是结构简单。
这种电机的制造材料和工艺都很实在，不像那些高大上的电机需要一堆复杂的部件。
这样一来，不仅便宜，还容易维护，真是让人心里一乐。
想想看，你的家电不容易坏，省心又省钱，简直就是懒人福音。
开关磁阻电机也不是十全十美的。
它的转速范围有限，低速的时候表现得有点儿笨拙。
这就像是跑步的时候，你慢慢走也许风景很好，但要是比赛可就显得不够给力。
不过别担心，控制器可以通过调节电流来改善这个问题，让电机在低速时也能运转得相对平稳。
说到底，它的潜力还是很大的。
再说说热量管理，这个问题可不能忽视。
电机在工作的时候会产生热量，过热可不是好事，容易导致设备损坏。
所以控制器需要不断监测电机的温度，及时调整电流，保持在一个合适的范围。
就像你在夏天喝冰水，能让你清凉一夏，电机也需要适度“降温”。
开关磁阻电机原理
开关磁阻电机原理
开关磁阻电机是一种特殊的电动机，它利用磁阻效应来实现转动。
相比于传统的电动机，开关磁阻电机具有结构简单、功率密度高、电源利用率高等优点。
开关磁阻电机的工作原理是通过改变电磁线圈的电流路径，从而改变转子上的磁阻效应。
电磁线圈由一系列电感器组成，每个电感器都有一个控制开关与之相连。
当电流通过电磁线圈时，电感器的控制开关会根据控制信号的变化开关状态。
开关磁阻电机的转子由多个磁阻杆组成，每个磁阻杆都有一个磁性材料制成，并具有交替的南北极性。
当电流通过电磁线圈时，根据控制开关的状态，某些磁阻杆会被磁化，而其他磁阻杆则被磁场排斥。
这个磁阻力的不对称使得转子开始旋转。
为了保持转子的连续旋转，开关磁阻电机需要不断地改变电流路径和控制开关的状态。
这通常通过电子控制单元（ECU）来实现，ECU会根据传感器的反馈信号来控制电流路径和控制
开关的状态。
总的来说，开关磁阻电机利用磁阻效应和控制开关来实现转动，通过不断地改变电流路径和控制开关的状态，使得磁阻力的不对称推动转子旋转。
这种电机具有结构简单、功率密度高等优点，广泛应用于汽车和家电等领域。
开关磁阻电动机工作原理
开关磁阻电动机：神奇的电动机原理及应用开关磁阻电动机是一种新颖的电动机，其运行原理相对于普通电动机有所不同。
本文将为大家深入解析开关磁阻电动机的工作原理、应用以及优缺点。
一、开关磁阻电动机的工作原理
开关磁阻电动机主要由转子和定子两部分组成，其中定子上的绕组通过外部电源源源不断地向上浮动或向下倾斜，使得通过绕组的电流发生周期性变化，从而引起转子的磁极进行拟合。
在转子的磁极转向过程中，绕组会因电流变化导致磁通方向的突变，进而发生磁阻变化现象，使得磁通线在定子和转子之间相互拉扯、压缩。
当电流变化方向突然发生变化，磁通线将瞬时穿透转子并产生一定的转矩，这就使得转子得以转动。
此时，转子上的永磁体以及定子上的开关磁阻吸合一起，阻止了绕组内部电流的继续变化，磁阻的变动也暂时停止了。
二、开关磁阻电动机的应用
开关磁阻电动机具有启动时转矩大、低速高扭矩运行、免维护等优点，因此在需要高负载启动的直流驱动系统中广泛应用。
同时，由于开关磁阻电动机在运行过程中不需要电动机控制器对磁通进行转换，因此可以降低系统成本和运行维护费用。
三、开关磁阻电动机的优缺点
1.优点：开关磁阻电动机具有起动时转矩大、性能稳定、免维护、运行频率高等特点。
在低转速下，开关磁阻电动机的扭矩相对较大。
2.缺点：开关磁阻电动机的设计需要较高的技术要求，同时其性能会受到外界电磁干扰的影响；开关磁阻电动机的调速性能相对较差，调速精度难以达到高级别的要求。
综上所述，开关磁阻电动机具有独特的工作原理和优势特点，在一些特定应用场合中具有广泛的应用前景。
开关磁阻电机参数
开关磁阻电机参数一、工作原理开关磁阻电机是一种通过改变磁阻来实现转子运动的电动机。
其基本结构由定子和转子组成。
定子上有一组线圈，通过电流激励形成磁场。
转子上有一组磁阻，其磁阻值可以根据控制信号进行改变。
当电流通入定子线圈时，定子磁场将转子磁阻吸引到某一位置，使转子转动。
通过改变磁阻的大小和位置，可以控制转子的转动速度和方向。
二、性能特点1. 高效率：开关磁阻电机具有较高的转换效率，能够将电能有效地转换为机械能。
2. 高精度：开关磁阻电机的运动精度较高，能够实现微小的位置和速度控制。
3. 高可靠性：开关磁阻电机结构简单，无刷子、无集电环等易损件，具有较长的使用寿命。
4. 低噪音：开关磁阻电机的运行噪音较低，适用于对噪音要求较高的场合。
5. 高扭矩密度：开关磁阻电机具有较高的扭矩密度，能够在较小的体积内输出较大的扭矩。
三、参数介绍1. 额定电压：开关磁阻电机工作所需的电压，通常为直流电压。
2. 额定电流：开关磁阻电机在额定工作条件下所需的电流。
3. 转速范围：开关磁阻电机的转速范围，可以根据不同的应用需求进行调整。
4. 转矩常数：开关磁阻电机在额定电流下输出的转矩与电流之间的比值。
5. 转矩-转速特性：开关磁阻电机的转矩与转速之间的关系，可以通过转矩-转速曲线来表示。
6. 功率因数：开关磁阻电机的功率因数是指实际功率与视在功率之间的比值，反映了电机的功率利用效率。
7. 效率：开关磁阻电机的效率是指输出功率与输入功率之间的比值，反映了电机的能量转换效率。
四、应用领域开关磁阻电机由于其特有的性能特点，在许多领域得到了广泛的应用。
1. 自动化设备：开关磁阻电机作为一种精密的位置和速度控制装置，广泛应用于自动化设备中，如数控机床、半导体设备等。
2. 机器人技术：开关磁阻电机在机器人技术中具有重要的应用价值，能够实现精确的运动控制，提高机器人的工作效率和精度。
3. 医疗设备：开关磁阻电机在医疗设备中的应用越来越广泛，如手术机器人、医疗影像设备等，可以提供精确的运动控制和定位功能。
开关磁阻电机结构
开关磁阻电机结构开关磁阻电机，又称为磁阻电动机，是一种新型驱动技术，该技术无需通电即可启动电机。
它具有结构简单、可靠性高、效率高、适应性强等优点，被广泛应用于家电、机床、交通等领域。
下面将详细介绍开关磁阻电机的结构。
1. 基本结构开关磁阻电机由转子、定子、机壳、定位部件和速度传感器组成。
其中转子和定子之间没有电气连接，靠磁阻力实现转矩传递。
转子由铁心、磁性材料和通电绕组组成。
定子由铁心、固定绕组和控制绕组组成。
机壳由铝合金材料制成，定位部件用于定位转子与定子之间的间隙，速度传感器用于检测电机转速和转向。
2. 转子结构转子一般采用圆盘形磁阻材料制成，其材料一般选择磁阻率高、居里温度高的材料。
转子的铁心结构分为单层和双层铁心结构。
单层结构铁心上有一层铁片组成，双层结构则在单层结构的基础上增加了一层环形铁心片。
这种结构有利于提高转子的扭矩和转速，并能降低热损失。
3. 定子结构定子由铁心和绕组组成。
绕组分为定子绕组和控制绕组，控制绕组用于产生旋转磁场，定子绕组与控制绕组相互作用，产生电磁感应力，从而产生转矩。
定子绕组的数量决定了电机的性能，一般采用奇数槽数量。
定子铁心上会安装固定绕组，该绕组是用于监测反电动势的，以保证电机稳定运行。
4. 控制部分开关磁阻电机要通过控制绕组来实现电机运行。
电机的控制电机通常采用空间矢量控制法及直接转矩控制法。
控制电路通过控制绕组的开关状态，使定子绕组与控制绕组形成一个旋转磁场，从而产生电磁力，实现电机的运行。
控制绕组在电机运行过程中消耗的电能很少，因此不会产生额外的电磁噪声和损耗，从而降低了电机的噪声和损耗。
总之，开关磁阻电机在结构上十分简单，但能够实现高效、可靠的驱动效果。
在家电、机床和交通等领域中得到了广泛应用。
未来开关磁阻电机将继续发展，其结构和性能方面将进一步提高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
q =q2位置 转子磁极前沿与定子磁极前沿相遇位置
stator rotor
q2开关磁阻电动机
q = q3位置 转子磁极前沿与定子磁极前沿重合位置
stator rotor
q 开关磁阻电动机 3
q =q4位置 转子凹槽前沿与定子磁极后沿重合位置
stator rotor
开关磁阻电动机
机械方程：
Te Jdd2q2t DddqtTL
开关磁阻电动机
电磁转矩：
SR电机的瞬时电磁转矩Te可由磁共能Wc导出：
Te
Wc(i,q) q
磁共能的表达式为：
Wc i(i,q)di 0
SR电机的平均电磁转矩Tav
-i
Tavm 2rN02/NrTe(i,q)dq
开关磁阻电动机
7-2-2 简化线性模型
开关磁阻电动机
SR电机常用方案
相数
34567
89
定子极数 6 8 10 12 14 16 18
转子极数 4 6 8 10 12 14 16
ቤተ መጻሕፍቲ ባይዱ
步进角(度) 30 15 9 6 4.28 3.21 2.5
相数与转矩、性能关系：
相数越多，转矩脉动越小，但成本越高， 故常用三相、四相，还有人在研究两相、单相 SRM
依次给A-B-C-D绕组通电，转 子逆励磁顺序方向连续旋开转关磁阻电动机
12/8 极三相开关磁阻电动机
开关磁阻电动机
结论：
1、依次给A-B-C-A绕组通电，转子逆励磁顺序 方向连续旋转。改变绕组导通顺序，就可改变 电机的转向
2、通电一周期，转过一个转子极距tr=360/Nr 3、步距角 qb=tr/m=360/(mNr) 4、转矩方向与电流无关,但转矩存在脉动。
低于三相的SRM开关没磁阻有电动机自起动能力
SRD特点：
1)电动机结构简单、成本低、适用于高 速, 开关磁阻电动机的结构比通常认为 最简单的鼠笼式感应电动机还要简单。
2)功率电路简单可靠 因为电动机转矩方 向与绕组电流方向无关，即只需单方 向绕组电流，故功率电路可以做到每 相一个功率开关。
开关磁阻电动机
q4
q =q5位置 转子凹槽前沿与定子磁极前沿相遇位置
stator rotor
q5
开关磁阻电动机
q1 0 q2 q3 q0 q4 q5
第七章 开关磁阻电动机
7-1 SRM 结构与基本原理 7-2 SRM 的简单分析及控制策略 7-3 SRD 功率变换器基础 7-4 SRD 位置传感器 7-5 SRD 控制器简介 7-6 SRD 研究概况
开关磁阻电动机
7-1 SR电机结构与原理
结构特点：
1、双凸极结构 2、定子集中绕 组、绕组为单 方向通电 3、转子无绕组
开关磁阻电动机
运行原理：磁阻最小原理
磁通总要沿着磁阻最小路径闭合，一定形状的铁心 在移动到最小磁阻位置时，必定使自己的轴线与主 磁场的轴线重合
A-A’ 通电 ⃗ 1-1‘ 与A-A’重合 B-B’ 通电 ⃗ 2-2‘ 与B-B’重合 C-C’ 通电 ⃗ 3-3‘ 与C-C’重合 D-D’ 通电 ⃗ 1-1‘ 与D-D’重合
5、需要根据定、转子相对位置投励。不能像普
通异步电机一样直接投入电网运行，需要与控
制器一同使用。
开关磁阻电动机
SR电机调速系统的构成
控制器——调速系统的中枢 位 馈1功电功电S根R到置率 流率源电据控检变检变供机转制测换测换电：子电：器 ：器。实位路确开 斩：S现置R定，关 波向机电信定决控电电机号定、制机能的确对转、提量功定子应过供转率导相相流所换变通对绕保需，换相位组护电可器，置的能以不给，通，为仅出然断由单简触后。蓄相单发将电、，信位池两且号置或相是，信整、与控号流三相制反 2绕相比阻、较串四给联相定的，与，…反可…馈以. 信防号止(短I,n路)，；采可取以一选定择的具控有制最方少式开，关调 节器转件矩的、电转路速，降低成本。开关磁阻电动机
J—转子与负载的转动惯量
D—粘性摩擦系数
TL—负载转矩
开关磁阻电动机
电路方程
第k相绕组的相电压平衡方程:
开关磁阻电动机
电路方程
所以：
Uk
Rkik
k ik
dik dt
k
q
dq
dt
Rkik
Lk
ik
Lk ik
ddikt ik
Lk
q
dq
dt
电阻压降
变压器电动势
运动电动势 (转子位置改变)
开关磁阻电动机
SRD特点：
3)各相独立工作，可构成极高可靠性系统
从电动机的电磁结构上看，各相绕组和磁路 相互独立，各自在一定轴角范围内产生电磁 转矩。而不像在一般电动机中必须在各相绕 组和磁路共同作用下产生一个圆形旋转磁场，
电动机才能正常运转。
4)高起动转矩，低起动电流 控制器从电源
侧吸收较少的电流，在电机侧得到较大的起 动转矩是本系统的一大特点。
SR电机极数与相数的限制：
1、为了避免单边磁拉力，径向必须对称，所以 双凸极的定子和转子齿槽数Zs 和Zr 应为偶数。 2、Zs≠Zr，但应尽量接近。因为当定子和转 子齿槽数相近时，就可能加大定子相绕组电感 随转角的平均变化率，这是提高电机出力的重 要因素。
常用极数关系：Zs=Zr+2
相数关系：m=Zs/2
（SR:0.4IN,1.4TN IM:6-7IN,2-3TN）
开关磁阻电动机
SRD特点：
5)适用于频繁起停及正反向转运行 SRD 系统具有的高起动转矩，低起动电流 的特点，使之在起动过程中电流冲击 小，电动机和控制器发热较连续额定 运行时还小。
6)可控参数多，调速性能好 控制开关磁 阻电动机的主要运行参数和常用方法 至少有四种:相开通角,相关断角, 相电 流幅值,相绕组电压。
开关磁阻电动机
SRD特点：
7)效率高，损耗小 SRD系统是一种 非常高效的调速系统。
8)可通过机和电的统一协调设计满 足各种特殊使用要求 。
9)缺点：转矩脉动、振动、噪声 但 可通过特殊设计克服
开关磁阻电动机
7-2 SRM 的分析及其控制策略
开关磁阻电动机
7-2-1 SR电机基本方程
不计磁滞、涡流及绕组间互感时，m相SR电 机系统示意图
线性模型：不计磁路饱和，假定绕组电感与电流无关， 此时电感只与转子位置有关
SR电机相电感随转子位置变化
q1 0
q2
q3
q q 开关磁阻电动机
04
q5
q = q1位置 转子凹槽前沿与定子磁极前沿相遇位置
stator rotor
q1
开关磁阻电动机
q=0o位置 定子磁极轴线与转子凹槽中心重合
stator rotor
