(完整版)UWB—超宽带无线通讯技术及应用
UWB
3.4.1 UWB无线通信技术原理
脉冲无线电技术
（1）常用UWB基带窄脉冲波形
单周期高斯脉冲对应的时域和频域的数学模型 可以表示为：
v(t) 6 A e t exp[ 6 ( t )2 ]
3
v( f ) j 2 ft 2 e exp( f 2t 2 )
32 6
式中，A为脉冲的峰值幅度， 是一个时间延迟长度，
等于脉冲持续时间。
3.4.2 UWB无线通信技术原理
脉冲无线电技术 （1）常用UWB基带窄脉冲波形
单周期高斯脉冲的时域波形和频域特性
3.4.2 UWB无线通信技术原理
脉冲无线电技术
（1）常用UWB基带窄脉冲波形
1
-40
Magnitude (dBm)
3.4.2 UWB无线通信技术原理
脉冲无线电技术
（2）UWB脉冲调制方式
UWB技术常用的脉冲调制方式包括脉位调制 （PPM）、脉幅调制（PAM）和二相调制 （BPSK）。
3.4.2 UWB无线通信技术原理
脉冲无线电技术
（2）UWB脉冲调制方式
脉位调制（PPM）：
通过改变发射脉冲的时间间隔或发射脉冲相对 于基准时间的位置来传递信息，它的优点就是 简单，但是需要比较精确的时间控制。
此后研究焦点主要集中在雷达系统，并一直被 美国军方严格控制，利用占用频带极宽的超短 基带脉冲进行通信，主要应用于军用的雷达， 以及低截获率/低侦测率的通信系统。
3.4.1 UWB技术背景和概述
UWB技术背景
1989年，美国国防部首次使用超宽带UWB的名 称，规定相对带宽大于0.2或在传输的任何时 刻带宽大于500MHz的信号为超宽带信号。
超宽带技术——UWB
UWB 蓝牙 802.11a HomeRF的区别
UWB 速率(bps) <=1G 距离(m) ＜10 功率(毫瓦) <=1 应用范围 探距离 多媒体 蓝牙 802.11a ＜1M 54M 10 10~100 1~100 1>= 家庭或 电脑和 办公室 Internet网关 HomeRF 1~2M 50 <=1 电脑、电话 及移动设备
与其它短距离ห้องสมุดไป่ตู้线技术的比较
(2)蓝牙(Bluetooth)与UWB
蓝牙的传输距离为10cm～10m，它采用2.4GHzISM频 段和调频、跳频技术，速率为1Mbps。从技术参数上来 看，UWB的优越性是比较明显的，有效距离差不多，功 耗也差不多，但UWB的速度却快得多，是蓝牙速度的几 百倍。从目前的情况来看，蓝牙唯一比UWB优越的地方 就是蓝牙的技术已经比较成熟，但是随着UWB的发展， 这种优势就不会再是优势。
UWB技术特点
（8） 工程简单造价便宜
在工程实现上，UWB比其它无线技术要简单得多，可全 数字化实现。它只需要以一种数学方式产生脉冲，并对 脉冲产生调制，而这些电路都可以被集成到一个芯片上， 设备的成本将很低。
与其它短距离无线技术的比较
(1)IEEE802.11a与UWB
IEEE802.11a是由IEEE制定的无线局域网标准之一， 物理层速率在54Mbps，传输层速率在25Mbps，它的通 信距离可能达到100M，而UWB的通信距离在10M左右。 在短距离的范围(如10M以内)，IEEE802.11a的通信速率 与UWB相比却相差太大，UWB可以达到上千兆，是 IEEE802.11a的几十倍；超过这个距离范围(即大于10M)， 由于UWB发射功率受限，UWB就性能就差很多(目前从 演示的产品来看，UWB的有效距离已扩展到20M左右)。 因此从总体来看，10M以内，802.11a无法与UWB相比； 但是在10M以外，UWB无法与802.11a相比。另外与 UWB相比，802.11a的功耗相当大。
(完整版)uwb概述
UWB定位算法：
1、临近检测（与天线有关，根据天线强度） 2、信号强度分析（接收信号的强度与发射机和接收机距离之间的关系） 3、到达时间定位 4、到达时间差定位 5、到达角度。 已有算法分析： 1、基于TOA的定位系统方案 2、泰勒级数展开法 3、MES（最大能量输出）算法 4、用锁相环来估计IR—UWB信号的到达时间 5、超宽带通信系统加权移动三角形到达时间精确定位算法
超宽带无线电基础
一、概论 二、研究现状 三、定位算法研究
1
一、概论
1960年UWB 技术最初作为军用雷达技术开发的，早期主要用于雷达技术。 直到2002年2月，FCC批准了UWB技术用于民用。 FCC对 UWB设备的最初定义是：一种发射信号的相对带宽大于O.2，或者
传输时带宽至少为500MHz的设备。相对带宽定义为2(fH—fL)／(fH十fL)， 其中fH和fL分别为-10dB时的上界频率和下界频率。规定其UWB频段3.1 到10.6Ghz
6
TR传输参考接收机（ＴＲ和改进ＴＲ）ＴＲ优点接收端本地模板信号从含噪声的接s 收信号中提取，降低了接收端对同步的要求，接收机结构简单，缺点是利用含噪声的 模板，会降低接受检测的性能，数据传输速率只有５０％，功率也有一半消耗在发射 参考信号上。
7
2、发射机：主要是建立发射模型，发射电路实现，超宽带发射芯片 系统主要由电源、MSP430F123单片机、超宽带发射芯片TH-UWB02、简单 的滤波整形电路组成。
9
发射机最新研究成果：针对超宽带标签信号的发射, 提出采用基于竞争冒险 原理的ECL 与门来产生窄脉冲的方法。
10
UWB定位系统现有模型
11
ቤተ መጻሕፍቲ ባይዱ
测量时一个基站向目标站发射ＵＷＢ脉冲，目标站接收判断后发送回 执信号，其他基站重复此过程。各个基站计算出到每个基站到达目标站的 往返时间，这个往返时间的一半就是定位算法中需要的ＴＯＡ测量值。该 定位方案不需要基站之间的同步，但需要点对点的传输 ，因此需要较高的复杂性，较高的功耗和较长的处理时延。因此提出改进 方法：由一个目标站Ａ，３个服务站Ｂ１，Ｂ２，Ｂ３（其中Ｂ１为主服 务站），１个中央处理站组成（ＰＵ）。Ｂ１，Ｂ２，Ｂ３固定在已知位 置上。ＰＵ发送ＵＷＢ脉冲给Ｂ１，然后Ｂ１把ＵＷＢ脉冲分别传给Ａ， Ｂ２，Ｂ３；Ａ接收到ＵＷＢ脉冲后经过Ｔ时刻后分别传送给Ｂ１，Ｂ２， Ｂ３。最后Ｂ１，Ｂ２，Ｂ３分别做ＴＯＡ测量，把测得的数据给ＰＵ。
超宽带(UWB)无线传输技术分析及应用
超宽带（UWB）无线传输技术分析及应用刘岚1，张建琼 2 ，宫兆隆 3武汉理工大学,(430070)zhangjianqiong619@摘要：超宽带无线传输技术（UWB），以其高性能低功耗和低成本等优点成为实现数字家庭网倍受关注的技术之一。
本文就超宽带无线通信技术的信号模型，特点，收发机模型，标准的制定，以及该技术应用前景和实现所面临的困难做了简要的分析和阐述。
关键词：UWB（超宽带），PAN（个人区域网）,MBOA，DS-CDMA1. 引言随着短距离无线通信技术的发展，近几年无线通信界提出个人局域网（ Personal Area Network 简称为 PAN ）的概念, PAN 的核心思想是利用新的无线传输技术代替原有的有线传输技术，实现个人通信终端设备的智能化连接，组成个人化办公室或家庭信息网络。
目前已提出的技术有BlueTooth,IEEE802.11a, IrDA( Infrared Data Association) HomeRF以及超宽带无线传输技术（UWB），其中UWB以其功耗低、传输速率高、抗干扰等优点成为实现PAN中最具竞争利力的技术之一。
2. 超宽带无线传输技术2.1 UWB的起源和概念现代意义上的超宽带数据传输技术，又称脉冲无线电（IR Impulse Radio）技术, 其历史可以追溯到1942年De Rosa提交的随机脉冲系统的专利。
70年代得到重新发展，其中多数集中应用于军事上的雷达和低截获率/低侦测率的通信系统。
到80年代后期，该技术开始被称为‘无载波’无线电，或脉冲无线电。
美国国防部在1989年首次使用了“超宽带”这一术语。
自1998年起，美国联邦通信委员会（FCC）对超宽带无线社设备对原有窄带无线通信系统的干扰及其相互共容的问题开始广泛征求业界意见，在有美国军方和航空界等众多不同意见的情况下，2002年2月FCC准许UWB技术进入民用领域。
FCC定义，信号带宽大于500HZ，或带宽与中心频率之比大于25％的带宽为超宽带。

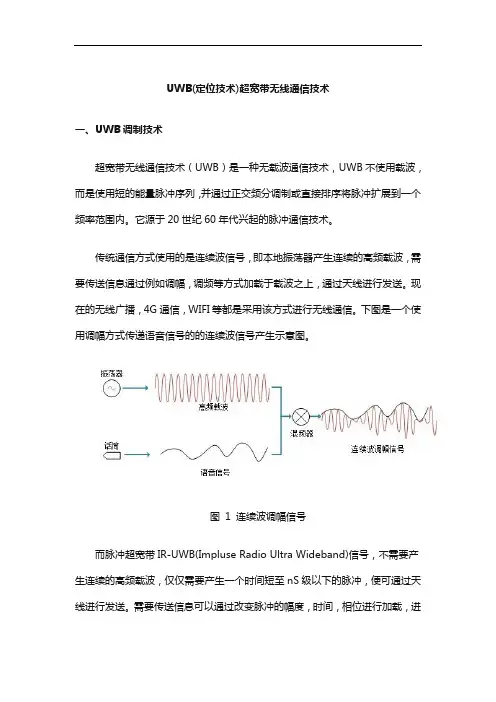

uwb超宽带无线通信技术(高精度定位)
UWB(定位技术)超宽带无线通信技术一、UWB调制技术超宽带无线通信技术（UWB）是一种无载波通信技术，UWB不使用载波，而是使用短的能量脉冲序列，并通过正交频分调制或直接排序将脉冲扩展到一个频率范围内。
它源于20世纪60年代兴起的脉冲通信技术。
传统通信方式使用的是连续波信号，即本地振荡器产生连续的高频载波，需要传送信息通过例如调幅，调频等方式加载于载波之上，通过天线进行发送。
现在的无线广播，4G通信，WIFI等都是采用该方式进行无线通信。
下图是一个使用调幅方式传递语音信号的的连续波信号产生示意图。
图1 连续波调幅信号而脉冲超宽带IR-UWB(Impluse Radio Ultra Wideband)信号，不需要产生连续的高频载波，仅仅需要产生一个时间短至nS级以下的脉冲，便可通过天线进行发送。
需要传送信息可以通过改变脉冲的幅度，时间，相位进行加载，进而实现信息传输。
下图是使用相位调制方式传输二进制归零码的IR-UWB信号产生示意图。
图2 IR-UWB调相信号从频域上看，连续波信号将能量集中于一个窄频率内，而UWB信号带宽很大，同时在每个频点上功率很低，如图3所示。
图3 IR-UWB信号频谱在无线定位中，使用IR-UWB信号相对于窄带信号的主要优势为，IR-UWB信号能准确分立无线传输中的首达信号和多径反射信号，而窄带信号不具备该能力。
主要有三种应用：成像、通信与测量和车载雷达系统，再宏观一点，可以分为定位、通信和成像三种场景。
·通信：因为大带宽，所以UWB一度被认为是USB数据传输的无线替代方案，蓝牙的问题是传输速度太慢。
UWB还常用于军用保密通信，这主要也是因为UWB脉冲的能量很低，很容易低于噪声门限，不容易被其它无线电系统监听到。
UWB通过在较宽的频谱上传送极低功率的信号，能实现数百Mbit/s至2Gbit/s 的数据传输速率。
而且具有穿透力强、功耗低、抗干扰效果好、安全性高、空间容量大、能精确定位等诸多优点，可以说是个超级“潜力股”，很有可能在将来成为家庭主用的无线传输技术。
超宽带无线通信系统关键技术及应用
超宽带无线通信系统关键技术及应用摘要:超宽带技术是目前正被广泛研究的一种新兴无线通信技术。
本文重点介绍了超宽带无线通信系统中物理层及上层的关键技术,并详细描述了超宽带技术在军事应用、智能交通以及智能家居领域中的应用前景。
关键词:超宽带信道建模定时同步Rake接收信道估计1 引言近年来,超宽带(Ultra-wideband,UWB)技术开始用于民用高速、定位和近距离无线通信等领域,并取得了较快发展。
UWB技术具有许多优点:传输速率高、系统容量大、抗多径能力强、功耗低、成本低。
然而,UWB系统中许多基本问题尚未解决。
物理层关键技术的研究引起了国内外学者的极大兴趣。
UWB信道严重的频率选择性衰落特征和系统的低辐射功率限制对接收机设计提出严峻的挑战。
为优化接收机设计,必须对定时同步、信道估计、接收机结构等若干关键技术进行深入研究。
2 超宽带无线通信系统关键技术2.1 信道建模为进行正确的系统设计,理解并量化多径传播的影响,建立可靠的、可以捕捉到信道特性的模型是重要的,它是UWB通信系统设计和研究的基础。
IEEE工作组的目标就是选择正确的模型用于描述UWB 传播信道,以对传输方案性能进行评估。
其中,IEEE 802.15.3a工作组主要考虑短程高速无线个域网通信环境,而无线传感网低廉低功耗网络应用技术标准则由IEEE802.15.4a工作组负责。
与稳定可观测的有线信道不同,无线信道随机且不易分析,该模型的获取一直是无线系统设计中比较棘手的问题。
目前,关于UWB信道的测量方法已有很多[1]:直接UWB脉冲探测法;扫频测量法;射线跟踪法等。
2.2 定时同步定时同步是通信系统中至关重要的问题。
在UWB系统中,由于信号持续时间非常短,且信号功率很低,使同步捕获和跟踪变得相当困难。
UWB信道的密集多径特征进一步增加了定时同步的复杂性。
目前提出的UWB系统定时同步方法可以分为数据辅助定时同步和盲定时同步[2]。
2.3 Rake接收机克服多径影响的方法之一就是利用Rake接收机,也即匹配每一条路径进行时间分集,把输出的结果按某种准则合并,形成一个充分统计量进行判决,这样可以极大地减弱多径的影响。
课件--5.3超宽带技术与应用
《物联网技术》
UWB技术的特点
UWB技术的应用
UWB信号能够穿透墙壁和其他物体。不同的材料和厚度导致不同程度的信号衰减，因此，在 系统设计前有必要进行现场环境的射频性能测量。传感器通过以太网(无线或有线方式)实现相互间 的通讯，也可以通过以太网连接来接收它们的固件程序。传感器可以选择交换机POE供电，也可以 选择外部直流电源供电。
《物联网技术》
UWB系统的关键技术
（4）天线的设计 UWB信号占据带宽很大，在直接发射基带脉冲时，需要对设备功耗和信号辐射功率谱密 度提出严格要求，这使得UWB通信系统的收发天线设计面临巨大挑战。辐射波形角度和损 耗补偿、线性带宽、不同频点上的辐射特性、激励波形的选取等都是天线设计中的关键问题。 在要求通信终端小型化的应用中，往往要求设计高性能、小尺寸、暂态性能好的UWB天线。 UWB天线的要求：一是输入阻抗具有UWB特性；二是相位中心具有超宽频带不变特性。 即要求天线的输入阻抗和相位中心在脉冲能量分布的主要频带上保持一致，以保证信号的有 效发射和接收。
① 单脉冲调制 对于单个脉冲，脉冲的幅度、位置和极性变化都可以用于传递信息。适用于UWB的主要单脉 冲调制技术包括：脉冲幅度调制（PAM）、脉冲位置调制（PPM）、通断键控（OOK）、二相 调制（BPM）和跳时/直扩二进制相移键控调制（TH/DS-BPSK）等。
《物联网技术》
UWB系统的关键技术
PAM是通过改变脉冲幅度的大小来传递信息的一种脉冲调制技术。PAM可以改变脉冲幅度的 极性和绝对值大小。通常所讲的PAM只改变脉冲幅度的绝对值。 BPM和OOK是PAM的两种简化形式。BPM通过改变脉冲的正负极性来调制二元信息，所有 脉冲幅度的绝对值相同。OOK通过脉冲的有无来传递信息。 在PAM、BPM和OOK调制中，发射脉冲的时间间隔是固定不变的。PAM、OOK和PPM共同 的优点是可以通过非相干检测恢复信息。 TH-PPM和TH/DS-BPSK的区别在于当采用匹配滤波器的单用户检测情况下，TH/DS-BPSK 的性能要优于TH-PPM。
超宽带_UWB_通信技术的特点及其应用
归纳而讲,总控采用智能化的监控软件对总控音频设备进行参数设置、调整,能集中监看通道中各设备的工作状态,并提供提示和报警。
但要注意无论怎样先进的设备都是由人来操作执行的,维护人员的基本素质和业务能力是设备管理维护的重要决定因素,安全可靠的系统设计提高了广播中心的安全性,恰当的技术措施也很重要。
我们现在的技术人员都是由原来操作处理传统设备的人员组成的,习惯用陈旧的观念和手段完成值班和维护工作,针对这一现状,大家认真分析了各种可能发生的问题,对不同的故障,从现象到故障点分析判断,到最后的操作列出详细的清单,以图示标明跳线位置,并将这些资料放在控制台上。
▲(收稿日期:2005-10-27)文章编号:1006-5628(2005)12-0015-02《西部广播电视》2005年第12期超宽带(UW B)通信技术的特点及其应用周薛雪(四川大学数学学院 四川 成都 610064)摘 要:超宽带(UW B)通信技术是近来研究的热点,本文具体介绍了UW B的概念及特点,并简单介绍了它在一些领域的应用。
关键词:超宽带(UW B) 无线通信技术中图分类号:T N91414 文献标识码:B1 引言超宽带其实有着悠久的发展历史,可以追述到一百年前波波夫、马可尼发明越洋无线电报的时代。
现代意义上的超宽带UW B(UltraWide Band)出现于上世纪90年代,但是它的应用仅仅局限于军事、灾害救援等方面。
直到1989年美国国防部高级研究计划署(DARPA)才首先采用了超宽带这一术语,并对它的定义做了明确的规定:若信号在-20dB处的绝对带宽大于115G H z或相对带宽大于25%,则该信号为超宽带信号。
到了2002年2月14日,这项无线技术首次获得了美国联邦通信委员会(FCC)的批准用于民用通信,从而引起了世界各国的广泛关注。
2 超宽带(UWB)的技术特点1)系统容量大。
根据Shannon信道容量公式,在高斯信道中,系统无差错传输速率的上限为:C=B×log2(1+SNR)其中B为信道带宽,SNR为信噪比。
UWB技术与超宽带通信
04 UWB通信性能分析
传输速率与误码率
传输速率
UWB技术通过高速传输数据来提供高带宽，其传输速率远高于传统的无线通信技术。例如，WiMedia UWB的 传输速率可达到数百兆bps，而IEEE 802.15.3a标准定义的UWB传输速率范围为100-480Mbps。
误码率
UWB技术的低误码率特性使其在数据传输中具有较高的可靠性。由于其采用扩频技术，信号在传输过程中具有 较强的抗干扰能力，因此误码率较低。例如，某些UWB系统的误码率可低于0.1%。
信号处理难度
UWB信号具有高速跳变和 宽带特性，对信号处理技 术提出了更高的要求。
设备成本与普及度
目前UWB设备成本较高， 普及度有待提高，需要进 一步降低成本和提高市场 接受度。
UWB技术在物联网中的应用
无线通信
UWB技术具有高速、低延迟、高精 度定位等特点，适用于物联网中的无 线通信和数据传输。
与其他通信系统共存
UWB通信系统需要与其他通信系统共 存，因此需要进行频谱管理和干扰抑 制，以保证UWB通信系统的正常运行 。
06 UWB技术发展前景
UWB技术发展趋势
标准化进程加速
随着UWB技术的普及，国际标 准化组织正在推动UWB标准的 制定和更新，以促进UWB技术
的广泛应用。
集成化与小型化
信道建模与仿真技术可以帮助研究人员更好地理解信道特性，提高UWB 通信系统的性能和稳定性。
多径抑制与抗干扰技术
多径抑制与抗干扰技术是UWB通信中用于解决多径干扰和噪声干扰的重要手段。
通过采用先进的信号处理算法和技术，可以有效地抑制多径干扰和噪声干扰，提高 信号的传输质量和可靠性。
多径抑制与抗干扰技术包括自适应滤波、扩频技术、信道编码等技术，可根据不同 的应用场景选择合适的技术组合。
(完整版)超宽带(UWB)技术
微波通信
到5 dB。 6、定位精确
超宽带无线电具有极强的穿透能力，可在室内和地下进行精确 定位，而GPS 定位系统只能工作在GPS 定位卫星的可视范围之 内； 与GPS 提供绝对地理位置不同，超短脉冲定位器可以给出相 对位置， 其定位精度可达厘米级。 7、抗干扰性能强(电磁兼容性),误码率低
获的可能性低、系统复杂度低、厘米级的定位精度等优点。 1、简单系统结构
UWB发射器直接用脉冲小型微带天线。由于UWB 不需要对载 波信号进行调制和解调,故不需要混频器、滤波器、RF/ IF 转换器 及本地振荡器等复杂器件,同时更容易集成到CMOS 电路中。 2、高速数据传输
理论上,一个宽度为0的脉冲具有无限的带宽,因此,脉冲信号要想够窄的
微波通信
围内变化，从而利用载波的状态变化来传输信息。相反的，超宽 带以基带传输。 UWB通信系统模型见下图。
按照FCC 的规定，从3. 1GHz 到10. 6GHz 之间的7. 5GHz 的带宽 频率为UWB 所使用的频率范围。
微波通信
二、UWB的技术特点 UWB具有对信道衰落不敏感、发射信号功率谱密度低、被截
由于不使用载波,仅在发射窄脉冲时消耗少量能量,从而节约了发 射连续载波时的大量能耗。这一特色还使UWB 可通过缩小脉冲 宽度,在提高带宽的同时而不增加功耗,这打破了过去传输技术中功 耗和带宽成正比的定律。民用的UWB 设备功率一般是传统移动 电话所需功率的1/ 100 左右，是蓝牙设备所需功率的1/ 20 左右。 军用的UWB 电台耗电也很低。因此，UWB 设备在电池寿命和电
超宽带技术及应用
（2）调制载波形式
通过调制载波，可将超宽带信号搬移到合适的频段进行传输，从而可更加灵活、有效地利用频谱资源。同时，调制载波系统的信号处理方法与一般通信系统采用的方法类似，技术成熟度高，在目前的工艺条件下，比基带窄脉冲形式更容易实现高速系统。
2002年2月，美国联邦通信委员会(FCC)修订了第15标准，定义UWB信号为相对带宽(信号带宽与中心频率之比)大于0.2，或在传输的任何时刻绝对带宽不小于500MHz的信号，其中信号带宽定义为：低于最高发射功率10dB的截止频率间的带宽。FCC还规定，UWB的使用频段范围是3.1～10.6GHz，且其发射功率必须在1mW以下。
基带窄脉冲形式是超宽带通信最早采用的信号形式。其宽度在纳秒、亚纳秒级的基带窄脉Байду номын сангаас序列进行通信。通常通过脉冲位置调制（PPM)、脉冲极性调制或脉冲幅度调制(PAM)等调制方式携带信息。窄脉冲可以采用多种不同的波形，如高斯波形、升余弦波形式等。
基带窄脉冲超宽带通信中，因为脉冲的宽度很窄，同时一般情况下占空比较小，所以比较大的多径信道分辨恩呢管理和抗多径性能。因为不需要调制载波，所以收发信机结构简单，成本较低。简单的结构、较小的占空比又使得系统的功耗很低。
目前IEEE 802.15.3a工作组在进行的高速的无线个域网物理层可选标准的指定工作中，两个候选方案：Inter、TI等公司支持的多带—时频交织—频分复用方案和Motoroal、XtremeSpectrum等公司支持的单载波直接序列—码分多址方案都采用了调制载波的信号形式。
超宽带UWB无线通信中的调制技术
超宽带UWB无线通信中的调制技术超宽带(UWB，Ultra Wide Band)无线技术在无线电通信、雷达、跟踪、精确定位、成像、武器控制等众多领域具有广阔的应用前景，因此被认为是未来几年电信热门技术之一。
目前“超宽带”的定义只是针对信号频谱的相对带宽(或绝对带宽)而言，没有界定的时域波形特征。
因此，有多种方式产生超宽带信号。
其中，最典型的方法是利用纳秒级的窄脉冲(又称为冲激脉冲)的频谱特性来实现。
1 UWB基本原理FCC(美国通信委员会)对超宽带系统的最新定义是：相对带宽(在-10dB点处)(fH-fL)/fc>20%(fH，fL，fc分别为带宽的高端频率、低端频率和中心频率) 或者总带宽BW>500MHz。
它与现有的无线电系统比较，在花费更小的制造成本的条件下，能够做到更高的数据传输速率(100～500MbPs)、更强的抗干扰能力(处理增益50dB以上)，同时具有极好的抗多径性能和十分精确的定位能力(精度在cm 以内)。
发射超宽带(UWB)信号最常用和最传统的方法是发射一种时域上很短(占空比低达0.5%)的冲激脉冲。
这种传输技术称为“冲击无线电(IR)”。
UWB-IR又被称为基带无载波无线电，因为它不像传统通信系统中使用正弦波把信号调制到更高的载频上，而是用基带信号直接驱动天线输出的;由信息数据对脉冲进行调制，同时，为了形成所产生信号的频谱而用伪随即序列对数据符号进行编码。
因此冲击脉冲和调制技术就是超宽带的两大关键所在。
2 UWB的调制技术超宽带系统中信息数据对脉冲的调制方法可以有多种。
脉冲位置调制(PPM) 和脉冲幅度调制(PAM)是UWB 最常用的两种调制方式。
通常UWB信号模型为：(1)其中，w (t) 表示发送的单周期脉冲，dj，tj分别表示单脉冲的幅度和时延。
PAM是一种通过改变那些基于需传输数据的传输脉冲幅度的调制技术。
在PAM调制系统中，一系列的脉冲幅度被用来代表需要传输的数据。
