药芯焊丝与实芯焊丝的区别

创作编号：

GB8878185555334563BT9125XW

创作者：凤呜大王*

药芯焊丝的特点

生产效率

与手工焊条相比，由于药芯焊丝采用了连续焊接方式，因此生产效率高;与实心焊丝相比，由于药芯焊丝焊接飞溅少、焊缝成形好，所以减少了清除飞溅与修磨焊缝表面的时间。

对钢材的适应性

与实心焊丝相比，由于药芯焊丝一般是通过药芯过渡合金元素，因此可以像手工焊条那样方便地从配方中调整合金成分，以适应被焊钢材的要求。而实芯焊丝每调整一次合金成分，就要重新冶炼，其工序多，难控制，因此难以满足用量少而品种多的要求。而且有的合金钢实芯焊丝拉拔性能差，很难拉拔成所需的焊丝。此时药芯焊丝更显其独特之优点。

工人操作要求

药芯焊丝对工人的操作水平要求低:与手工焊条比，省去了向下运条的操作;与实芯焊丝比，其电流、电压适应范围宽。

使用成本

与手工焊条及实芯焊丝相比，药芯焊丝本身的价格很高。但对于大型企业来讲，使用药芯焊丝后，生产周期缩短且焊缝质量容易保证，所以带来的综合效益是很高的。

抗潮性

普通的药芯捍丝由于其制造形式的约束，在其钢皮的侧边有一条连续的缝隙。所以药芯焊丝在打开包装之后的搁置时间不能太长，以防吸潮过多而影响焊接质量。

1.焊丝选用的要点

焊丝的选择要根据被焊钢材种类、焊接部件的质量要求、焊接施工条件（板厚、坡口形状、焊接位置、焊接条件、焊后热处理及焊接操作等）、成本等综合考虑。

焊丝选用要考虑的顺序如下。

①根据被焊结构的钢种选择焊丝

对于碳钢及低合金金高强钢，主要是按“等强匹配”的原则，选择满足力学性能要求的焊丝。对于耐热钢和耐候钢，主要是侧重考虑焊缝金属与母材化学成分的一致或相似，以满足对耐热性和耐腐蚀性等方面的要求。

②根据被焊部件的质量要求（特别是冲击韧性）选择焊丝

与焊接条件、坡口形状、保护气体混合比等工艺条件有关，要在确保焊接接头性能的前提下，选择达到最大焊接效率及降低焊接成本的焊接材料。

③根据现场焊接位置

对应于被焊工件的板厚选择所使用的焊丝直径，确定所使用的电流值，参考各生产厂的产品介绍资料及使用经验，选择适合于焊接位置及使用电流的焊丝牌号。

焊接工艺性能包括电弧稳定性、飞溅颗粒大小及数量、脱渣性、焊缝外观与形状等。对于碳钢及低合金钢的焊接（特别是半自动焊），主要是根据焊接工艺性能来选择焊接方法及焊接材料。采用实芯焊丝和药芯焊丝进行气体保护焊的焊接工艺性能的对比见表1。

实芯焊丝的选用

（1）埋弧焊焊丝

焊丝和焊剂是埋弧焊的消耗材料，从碳素钢到高镍合金多种金属材料的焊接都可以选用焊丝和焊剂配合进行埋弧焊接。埋弧焊焊丝的选用既要考虑焊剂成分的影响，又要考虑母材的影响。为了得到不同的焊缝成分和力学性能，可以采用一种焊剂（主要是熔炼焊剂）与几种焊丝配合，也可以采用一种焊丝与几种焊剂（主要是烧结焊剂）配合。

对于给定的焊接结构，应根据钢种成分、对焊缝性能的要求及焊接工艺参数的变化等进行综合分析之后，再决定所采用的焊丝和焊剂。

1）低碳钢和低合金钢用焊丝

低碳钢和低合金钢埋弧焊常用焊丝有如下三类。

①低锰焊丝（如H08A）

常配合高锰焊剂用于低碳钢及强度较低的低合金钢焊接。

②中锰焊丝（如H08MnA、H10MnSi）

主要用于低合金钢焊接，也可配合低锰焊剂用于低碳钢焊接。

③高锰焊丝（如H10Mn2、H08Mn2Si）

用于低合金钢焊接。

2）低合金高强钢用焊丝

低合金高强钢用焊丝含Mn 1%以上，含Mo 0.3%～0.8%，如H08MnMoA、H08Mn2MoA，用于强度较高的低合金高强钢焊接。此外，根据低合金高强钢的成分及使用性能要求，还可在焊丝中加入Ni、Cr、V及RE等元素，提高焊缝性能。

强度级别590MPa级的焊缝金属多采用Mn-Mo系焊丝，如H08MnMoA、H08Mn2MoA、H10Mn2Mo等。强度级别690～780MPa级的焊缝多采用Mn-Cr-Mo 系、Mn-Ni-Mo系或Mn-Ni-Cr-Mo系焊丝。当对焊缝韧性要求较高时，可采

用含Ni的焊丝，如H08CrNi2MoA等。焊接强度级别690MPa级以下的钢种时，可采用熔炼焊剂和烧结焊剂。焊接强度级别780MPa级高强度钢时，为了得到高韧性，除了选用适当的焊丝，最好采用烧结焊剂。

埋弧焊实芯焊丝的力学性能、特点和用途见表2。

表2

埋弧焊实芯焊丝的力学性能、特点和用途

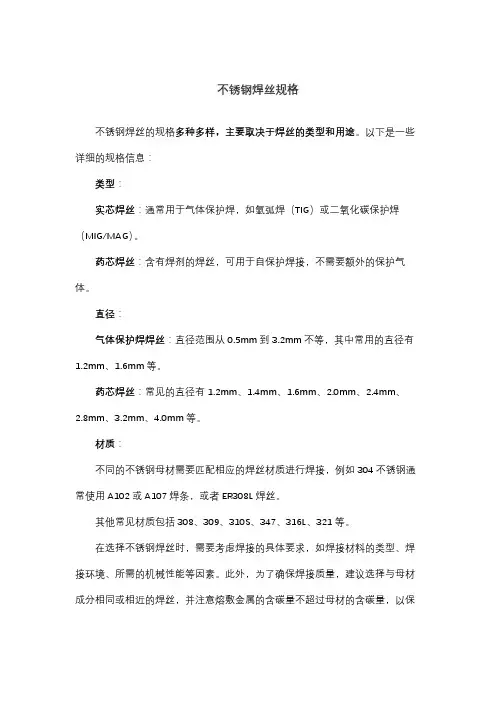

不锈钢焊接时，采用的焊丝成分要与被焊接的不锈钢成分基本一致。焊接铬不锈钢时可采用H0Cr14、H1Cr13、H1Cr17等焊丝，焊接铬、镍不锈钢时，可采用H0Cr19Ni9、H0Cr19Ni9Ti等焊丝；焊接超低碳不锈钢时，应采用相应的超低碳焊丝，如H00Cr19Ni9等。焊剂可采用熔炼型或烧结型，要求焊剂的氧化性要小，以减少合金元素的烧损。目前国外主要采用烧结焊剂焊接不锈钢，我国仍以熔炼焊剂为主，但正在研制和推广使用烧结焊剂。（2）气体保护焊用焊丝

1）TIG焊焊丝

TIG焊接有时不加填充焊丝，被焊母材加热熔化后直接连接起来，有时加填充焊丝。由于保护气体为纯Ar，无氧化性，焊丝熔化后成分基本不发生变化，所以焊丝成分即为焊缝成分。也有的采用母材成分作为焊丝成分，使焊缝成分与母材一致。TIG焊时焊接线能量小，焊缝强度和塑、韧性良好，容易满足使用性能要求。

2）MIG和MAG焊丝

MIG方法主要用于焊接不锈钢等高合金钢。为了改善电弧特性，在Ar气中加入适量O2或CO2，即成为MAG方法。焊接低合金钢时，采用Ar+5%CO2可提高焊缝的抗气孔能力。但焊接超低碳不锈钢时不能采用Ar+5%CO2混合气体，只可采用Ar+2%O2混合气体，以防止焊缝增碳。目前低合金钢的MIG 焊接正在逐步被Ar+20%CO2的MAG焊接所取代。MAG焊接时由于保护气体有一定的氧化性，应适当提高焊丝中Si、Mn脱氧元素的含量，其他成分可以与母材一致，也可以有若干差别。焊接高强钢时，焊缝中C的含量通常低于母材，Mn的含量则明显高于母材，这不仅为了脱氧，也是焊缝合金成分的要求。为了改善低温冲击韧性，焊缝中的Si含量不宜过高。

3）CO2焊焊丝

CO2不活性气体，具有较强的氧化性，因此CO2焊所用焊丝必须含有较高的Mn、Si等脱氧元素。CO2焊通常采用C-Mn-Si系焊丝，如H08MnSiA、H08Mn2SiA、H04Mn2SiTiA等。CO2焊焊丝直径一般是：0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等。焊丝直径≤1.2mm属于细丝CO2焊，焊丝直径≥1.6mm 属于粗丝CO2焊。

H08Mn2SiA焊丝是一种广泛应用的CO2焊焊丝，它有较好的工艺性能，适合于焊接500MPa（50kgf/mm2）级以下的低合金钢。对于强度级别要求更高的钢种，应采用焊丝成分中含有Mo元素的H10MnSiMo等牌号的焊丝。

（3）电渣焊焊丝

电渣焊适用于中厚板和厚板焊接。电渣焊焊丝主要起填充金属和合金化的作用，低碳钢和低合金高强钢电渣焊常用焊丝的牌号见表3。

铜及铜合金焊丝常用于焊接铜及铜合金，其中黄铜焊丝也广泛用于钎焊碳钢、铸铁及硬质合金刀具等。铜及铜合金的焊接，可以采用多种焊接方法，正确地选择填充金属，是获得优质焊缝的必要条件。用氧-乙炔气焊时应配
